Будь то организация деталей, следование набору инструкций по сборке или создание индивидуального дизайна, правильная идентификация детали может иметь решающее значение для вашего успеха.

Линейка деталей VEX EXP — удобный инструмент, помогающий идентифицировать детали.

Скачать печатную линейку EXP (буква США) >

Скачать печатную линейку EXP (международный формат A4) >

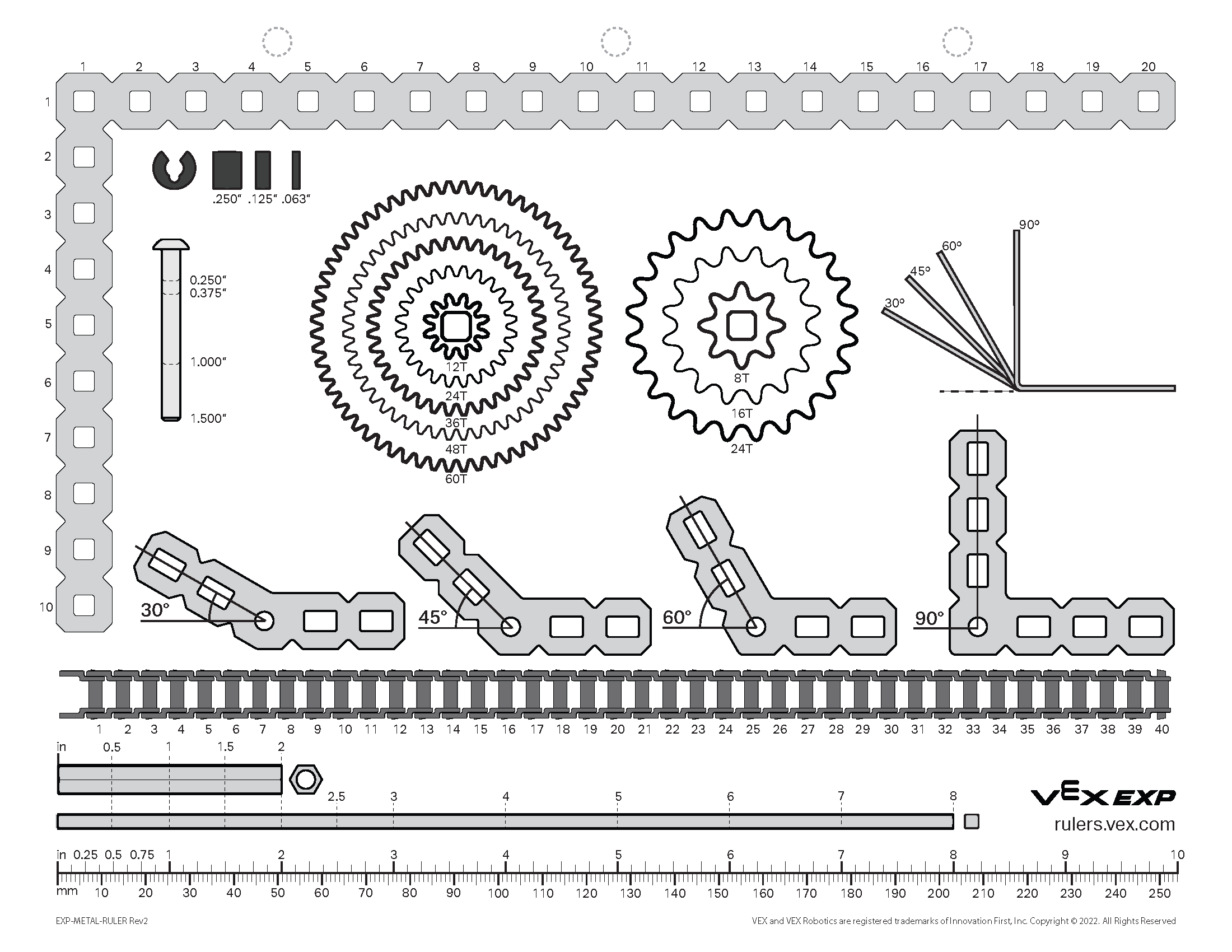

Распечатываемая линейка для деталей VEX EXP с измерительными шкалами для определения длины деталей.

ПримечаниеПри печати PDF-файла обязательно установите масштаб 100%.

Использование линейки для определения деталей

Линейку деталей VEX EXP можно использовать для идентификации деталей при упорядочивании деталей или следовании набору инструкций по сборке. Масштаб линейки 1:1, поэтому детали можно просто размещать поверх линейки.

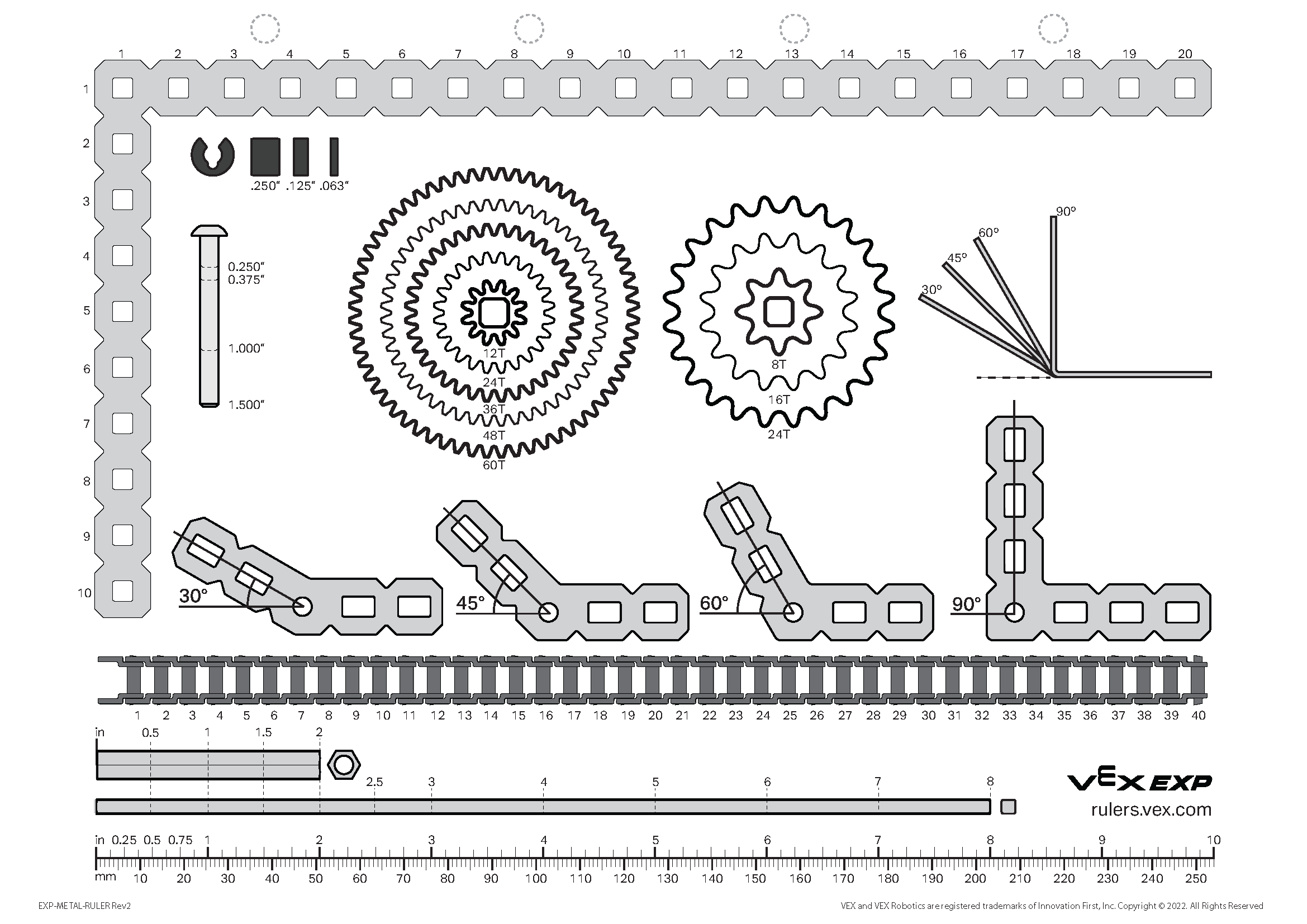

Распечатываемые линейки для деталей VEX EXP с разметкой, показывающей масштаб.

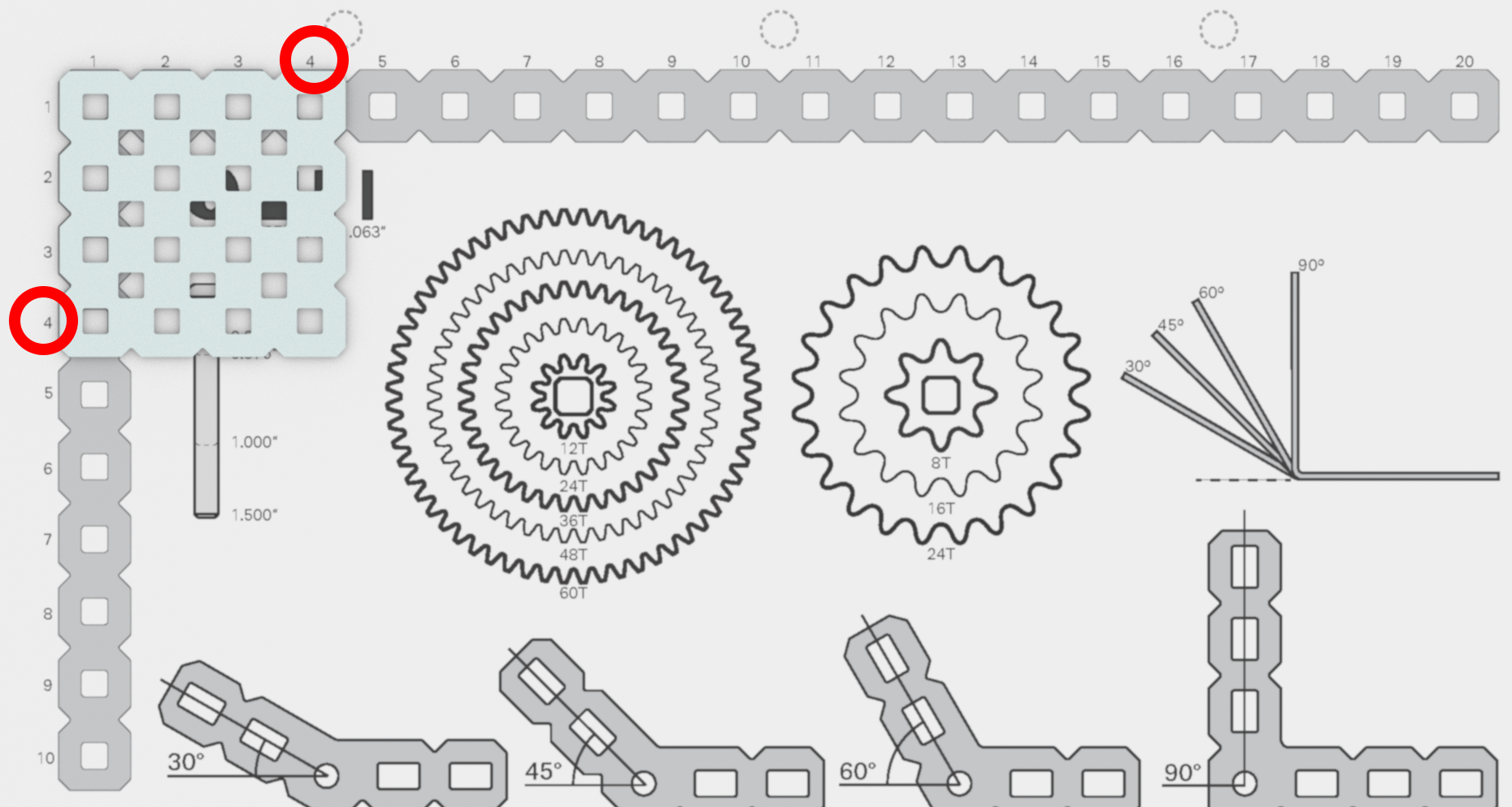

Измерение металлоконструкций. Показанный пример — тарелка 4x4.

4 означает ширину в 4 шага.
4 означает длину в 4 шага.

Крупный план винта с линейки EXP с указанием различных размеров винта.

Измерительные винты. Показанный пример — винт со звездочкой № 8-32 диаметром 1,0 дюйма.

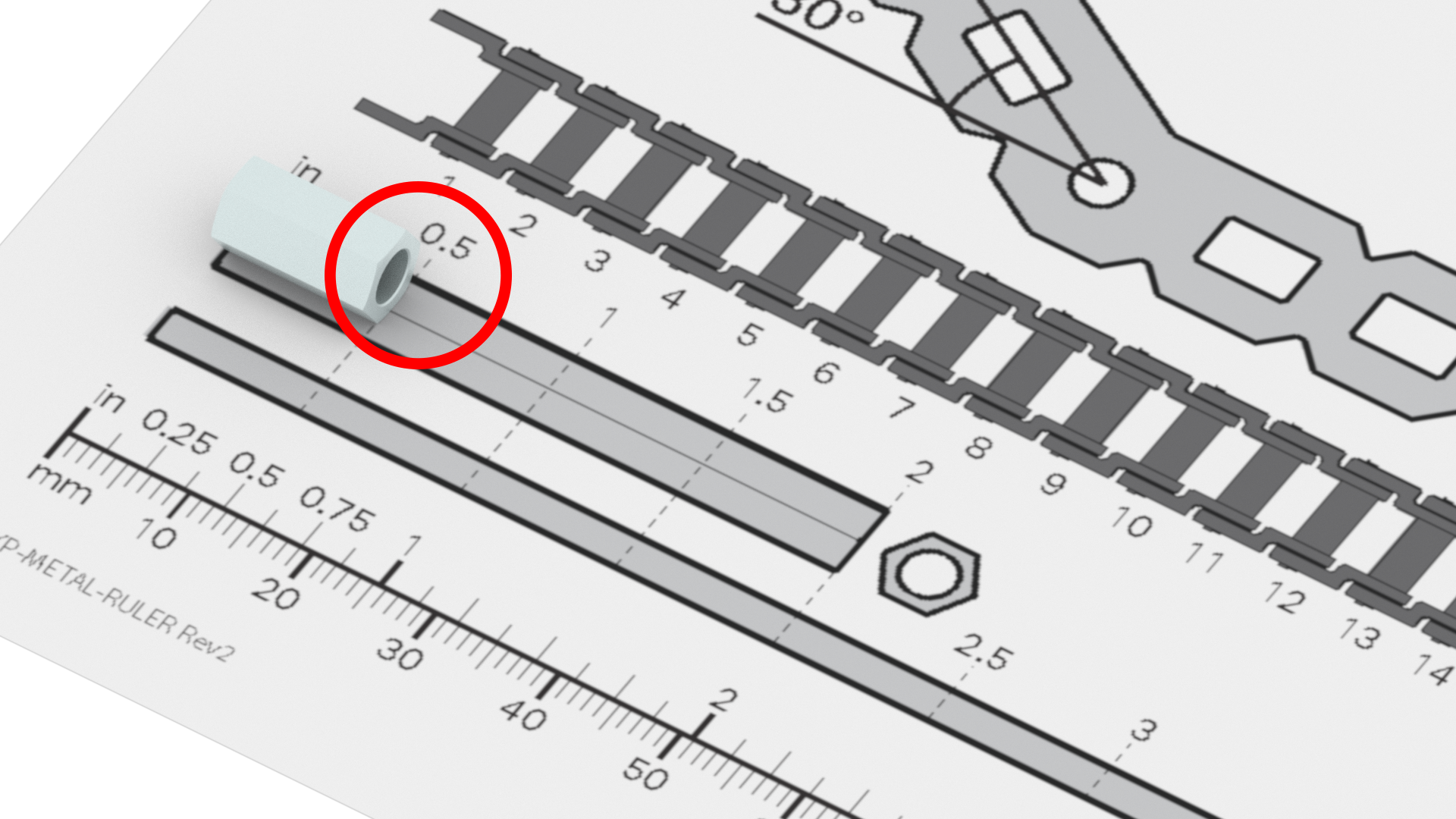

Крупный план распорок на линейке, при этом сравнивается распорка диаметром 0,125 дюйма с распоркой того же размера на линейке.

Измерительные проставки. Показанный пример — проставка размером 0,125 дюйма.

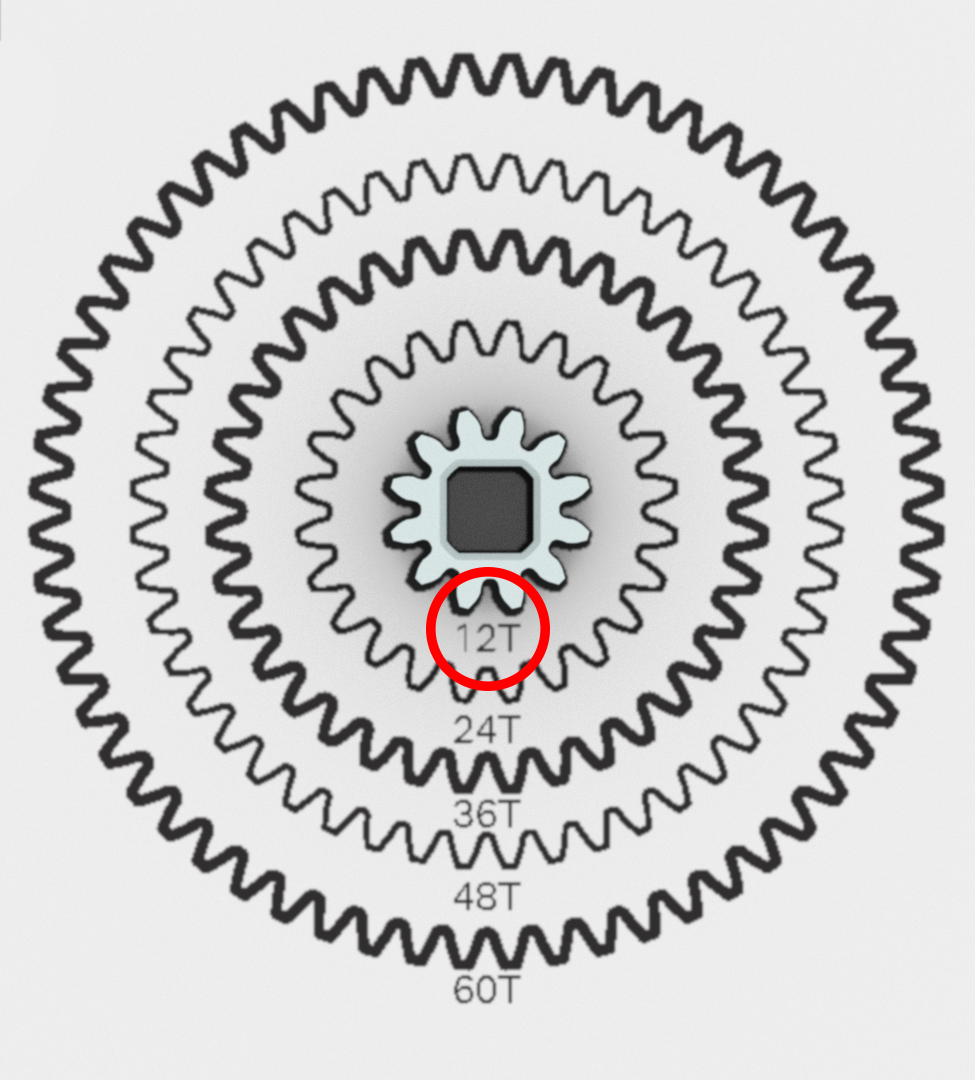

Крупный план шестеренок на линейке, с выделенной 12-зубчатой шестерней.

Измерительные шестерни. Показанный пример представляет собой шестерню с 12 зубьями.

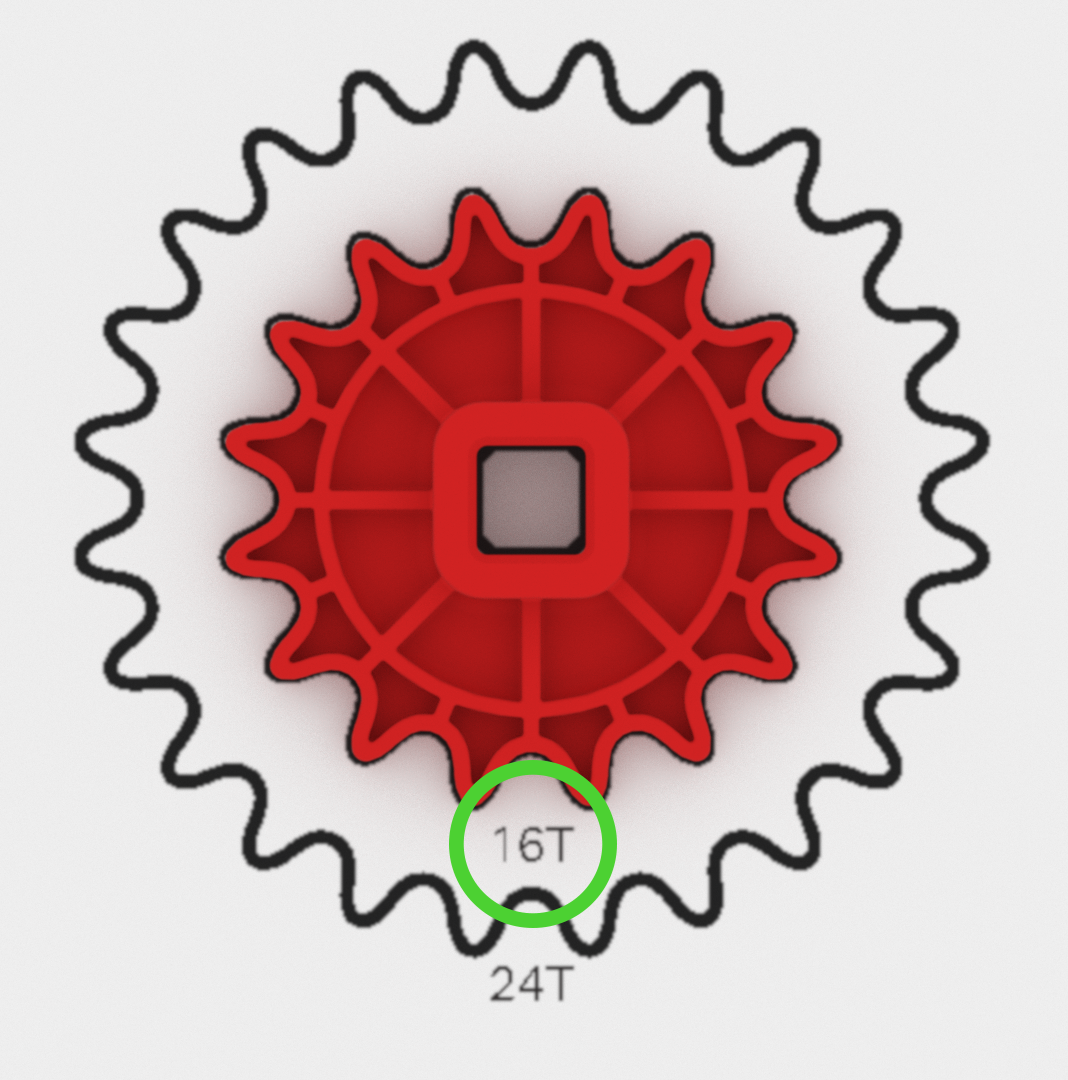

Звездочка VEX EXP сравнивается со звездочками, указанными в правилах, при этом обозначена отметка в 16 зубьев.

Измерительные звездочки. Показанный пример — звездочка с 16 зубьями.

Противостояние сравнивают с отметками противодействия на линейке.

Измерение расстояний. Показанный пример представляет собой отступ 0,5 дюйма.

Распечатываемая линейка для деталей VEX EXP с дюймовыми и миллиметровыми делениями для определения размеров деталей.

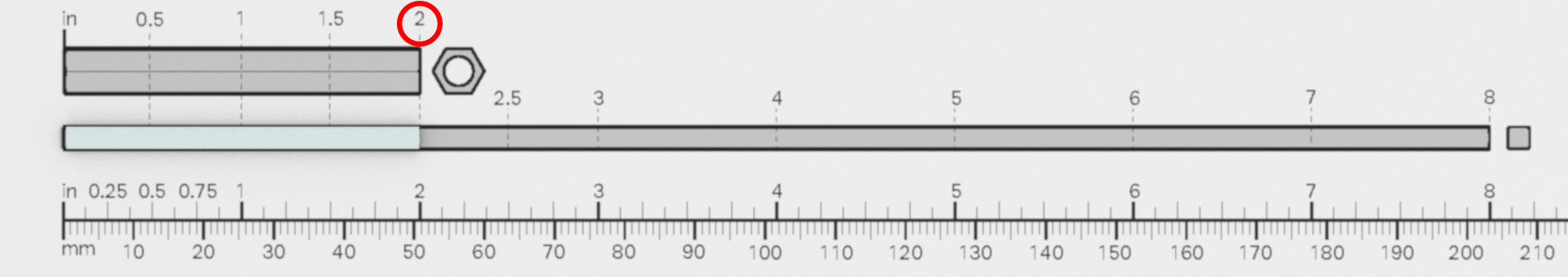

Измерьте валы. Показанный пример представляет собой вал диаметром 2 дюйма.

Использование линейки при сборке робота

Линейку VEX EXP Parts можно также использовать в качестве измерительного инструмента для измерения деталей и расстояний. Это может быть очень полезно при проектировании и сборке индивидуального робота, для которого нет конкретных инструкций по выбору деталей.

Совет и подсказкаPDF-файл линейки деталей VEX EXP можно распечатать на прозрачной пластиковой пленке. Это позволит наложить линейку на робота и проводить измерения с помощью линейки.

Вот несколько примеров использования линейки при сборке индивидуального робота.

Распечатываемые линейки для деталей VEX EXP с разметкой для определения длины вала.

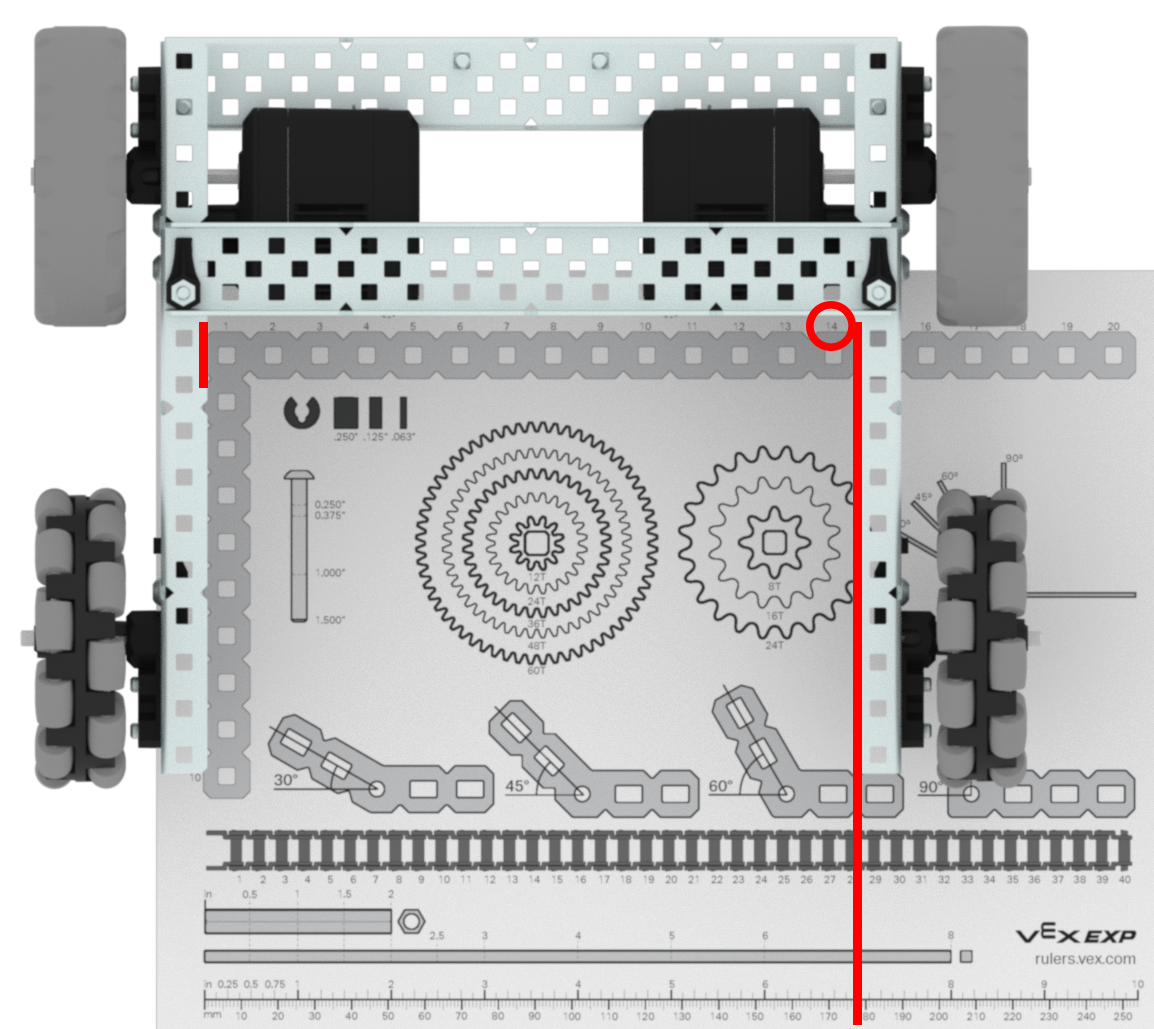

Измерение расстояния между C-каналами на шасси робота. В этом примере показаны C-каналы на шасси робота с шагом 14 или 7 дюймов.

Распечатываемая линейка для деталей VEX EXP с размеченными шкалами измерений для определения размеров колес.

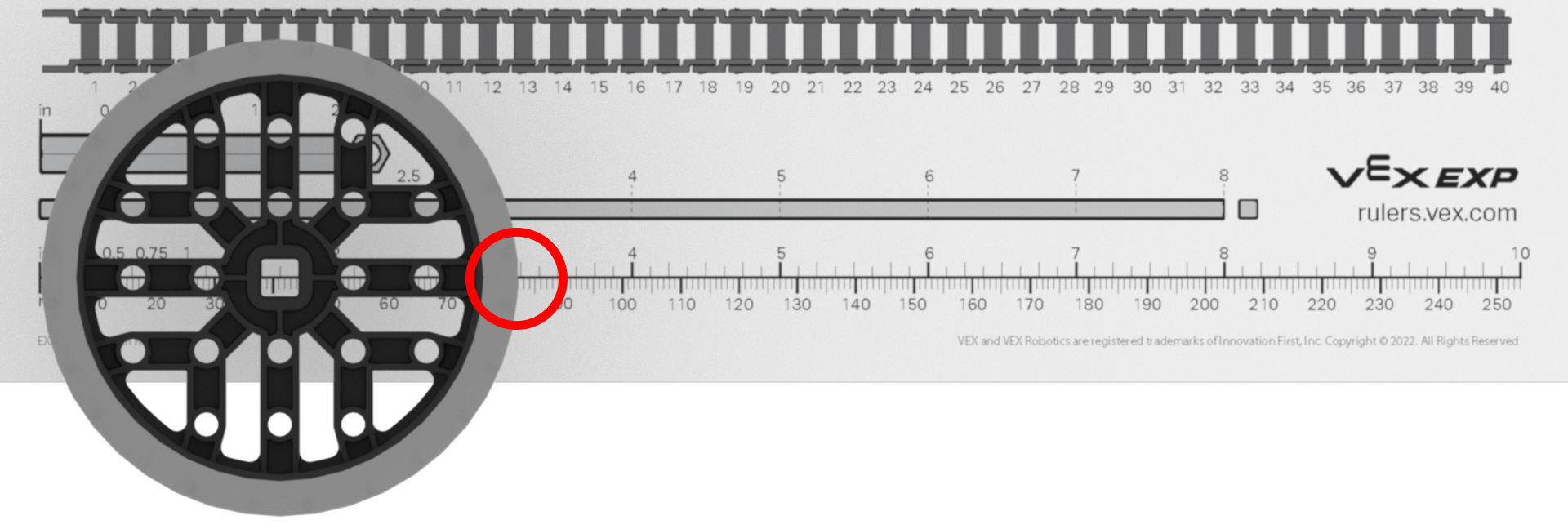

Использование дюймов/миллиметров для измерения диаметра колес. Показанный пример представляет собой ходовое колесо диаметром 3,25 дюйма (3,25 дюйма/260 миллиметров).

Распечатываемая линейка для деталей VEX EXP с разметкой для определения размеров цепей.

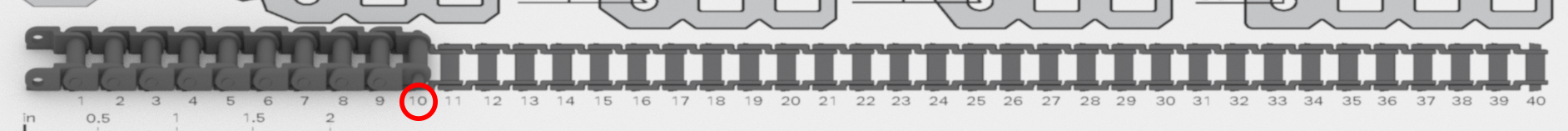

Измерение количества звеньев цепи в системе цепь/звездочка.
