Настройка двухмоторной трансмиссии в VEXcode EXP

При запуске программирования с помощью VEXcode EXP блоки из категории Трансмиссия не будут отображаться на панели инструментов до тех пор, пока Трансмиссия не будет настроена.

Для каждого проекта можно настроить только одну трансмиссию.


Добавление трансмиссии


Чтобы настроить трансмиссию, выберите значок «Устройства», чтобы открыть окно «Устройства».


Выберите «Добавить устройство».

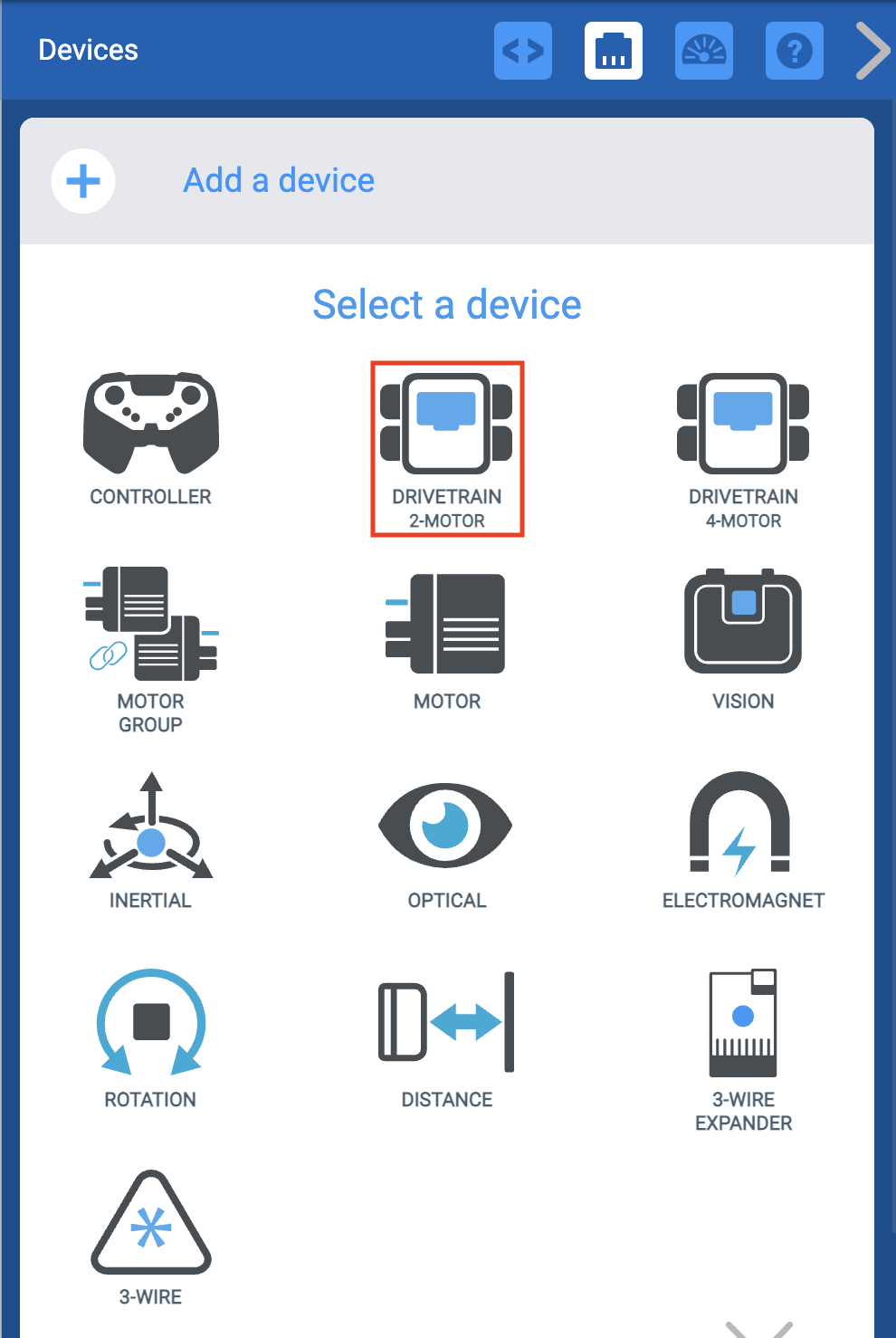

Выберите «Трансмиссия, 2 двигателя».


Выберите, к каким портам подключены левый и правый двигатели на VEX EXP Brain. Порты, которые уже настроены для других устройств, будут недоступны.

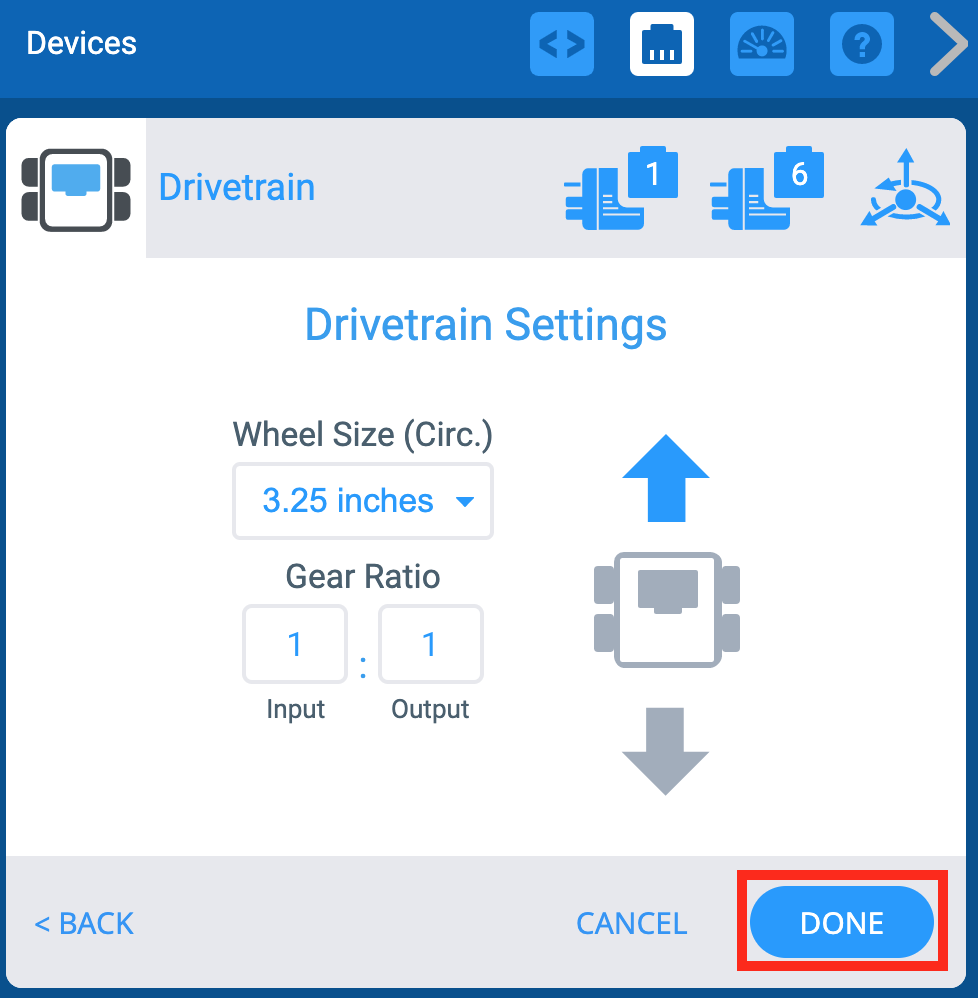

После настройки трансмиссии выберите «Готово», чтобы отправить устройство в конфигурацию, или «Отмена», чтобы вернуться в меню «Устройства».

Примечание: Выбор «Отмена» отменит все изменения, внесенные вами в устройство, и не будет частью конфигурации.


Изменение номеров портов трансмиссии

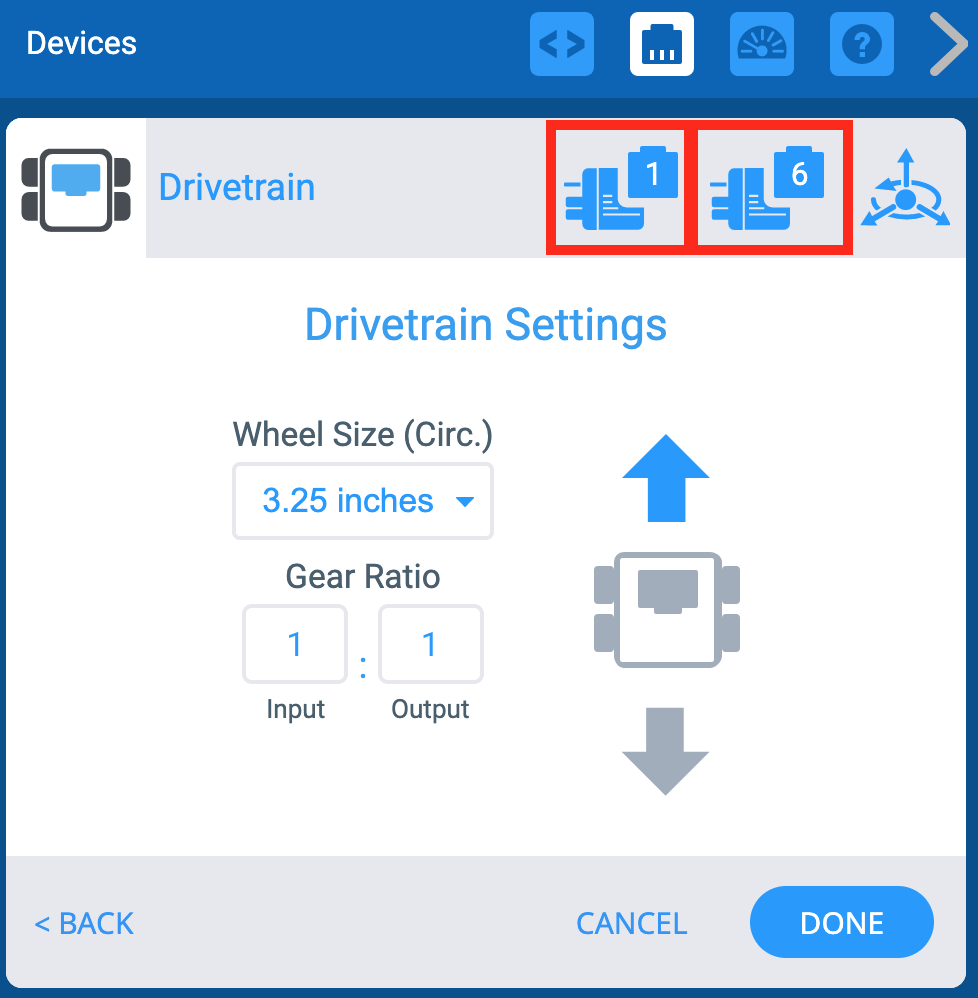

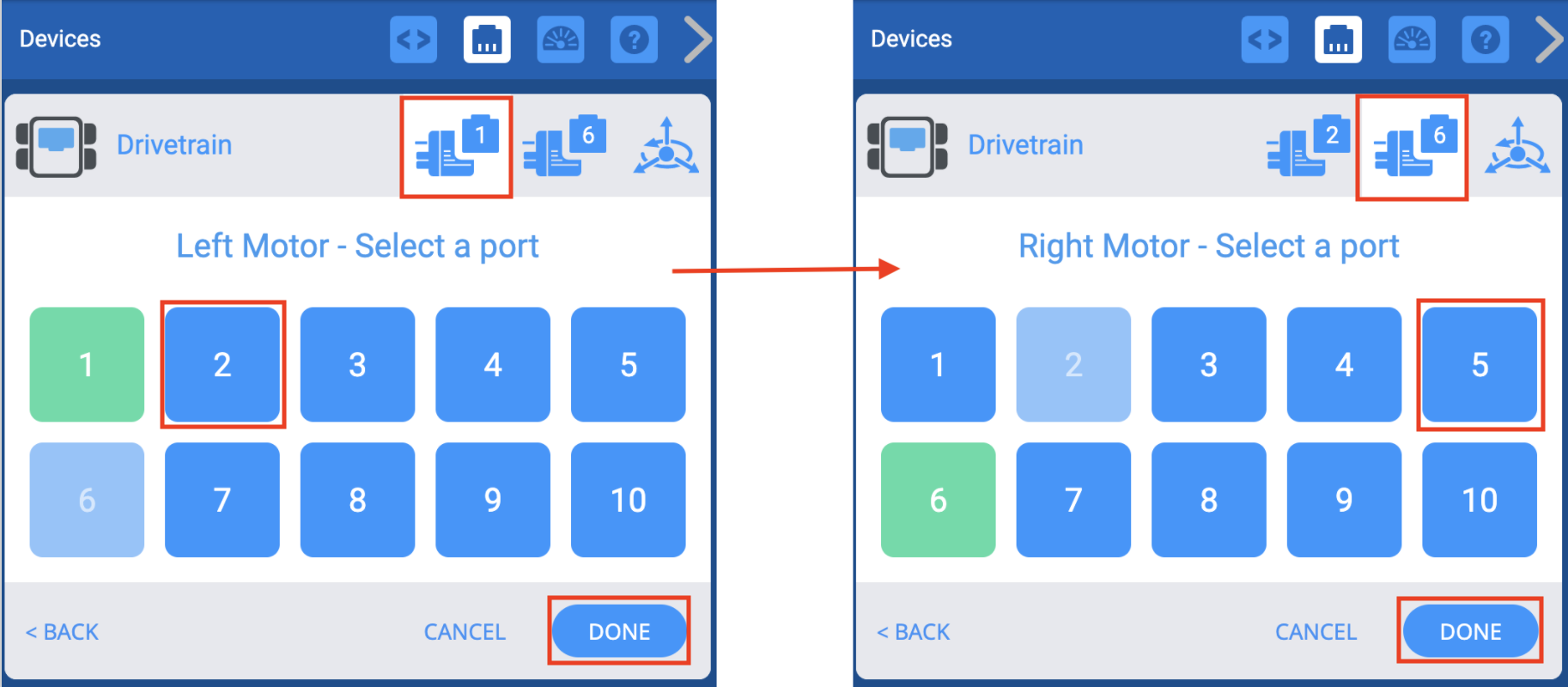

Вы можете изменить номера портов для левого и правого двигателей в трансмиссии, выбрав значок вилки в правом верхнем углу экрана «Параметры».


Выберите другой порт на экране выбора порта, и номер порта станет зеленым.

Затем выберите Готово, чтобы отправить изменение.


Изменение размера колес трансмиссии

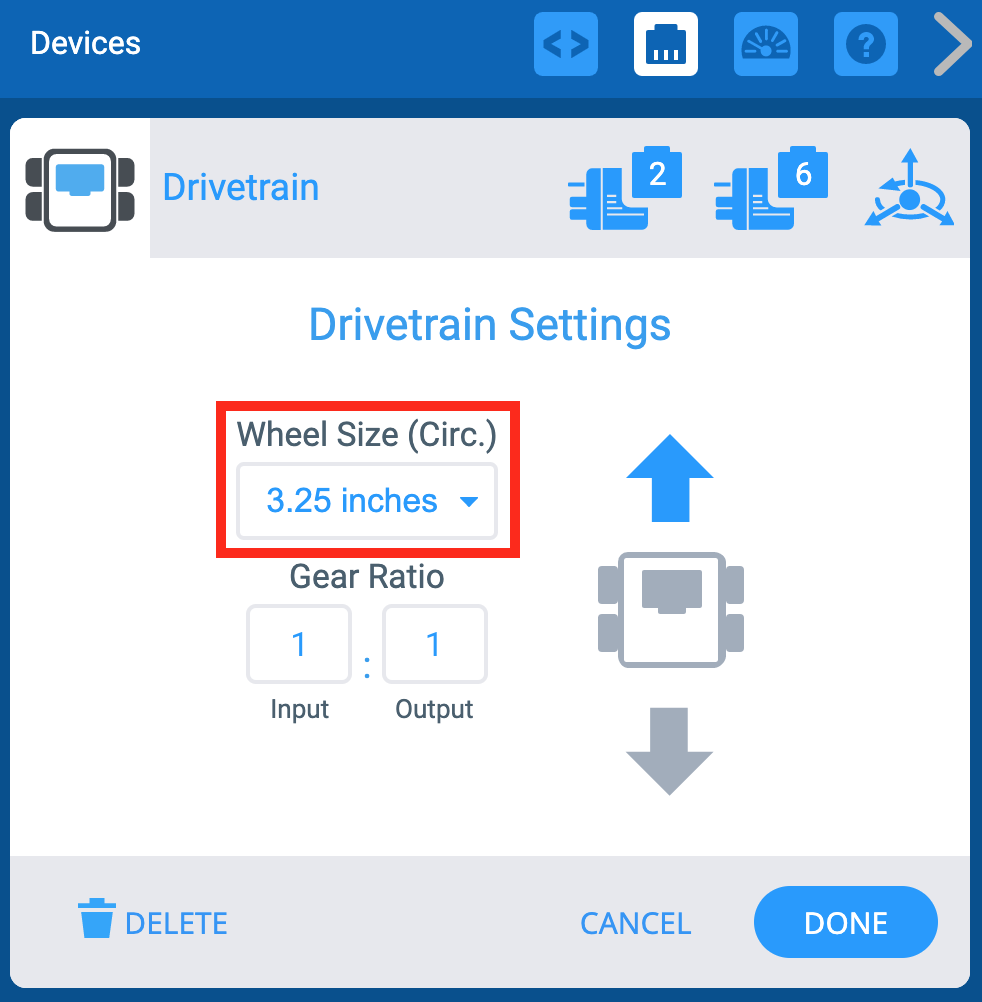

Вы можете изменить размер колес трансмиссии, выбрав раскрывающееся меню в разделе «Размер колеса».


Изменение передаточного числа трансмиссии

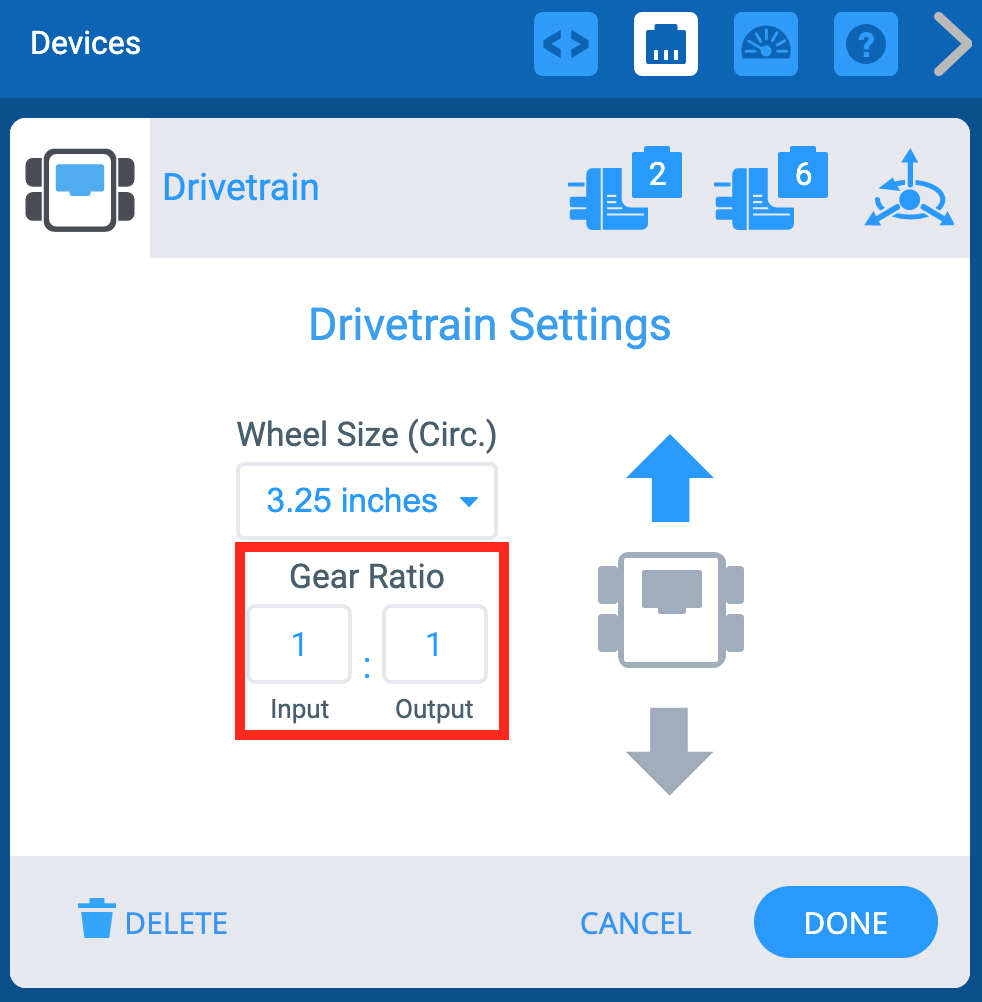

Вы можете изменить передаточное число трансмиссии, введя значения в поля «Вход» и «Выход».


Реверс трансмиссии

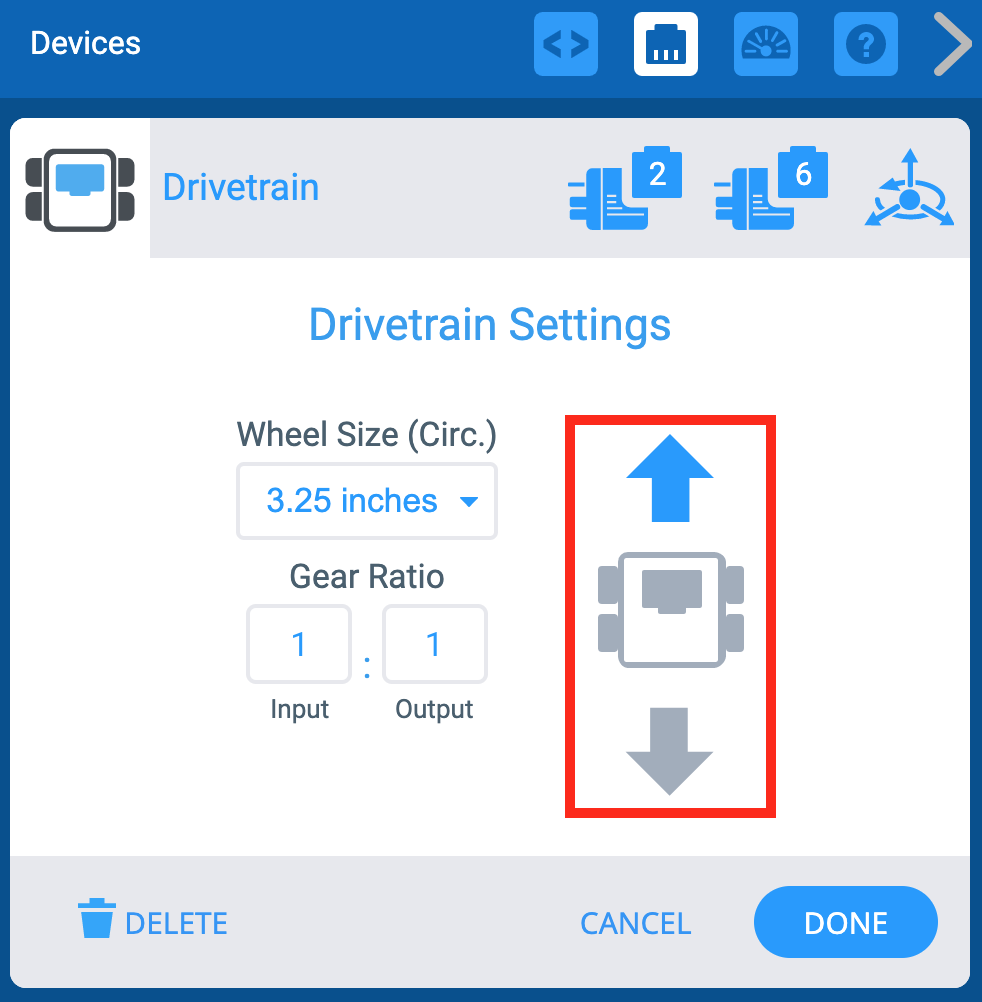

Экран «Параметры» также позволяет изменить направление трансмиссии на противоположное.


Удаление трансмиссии

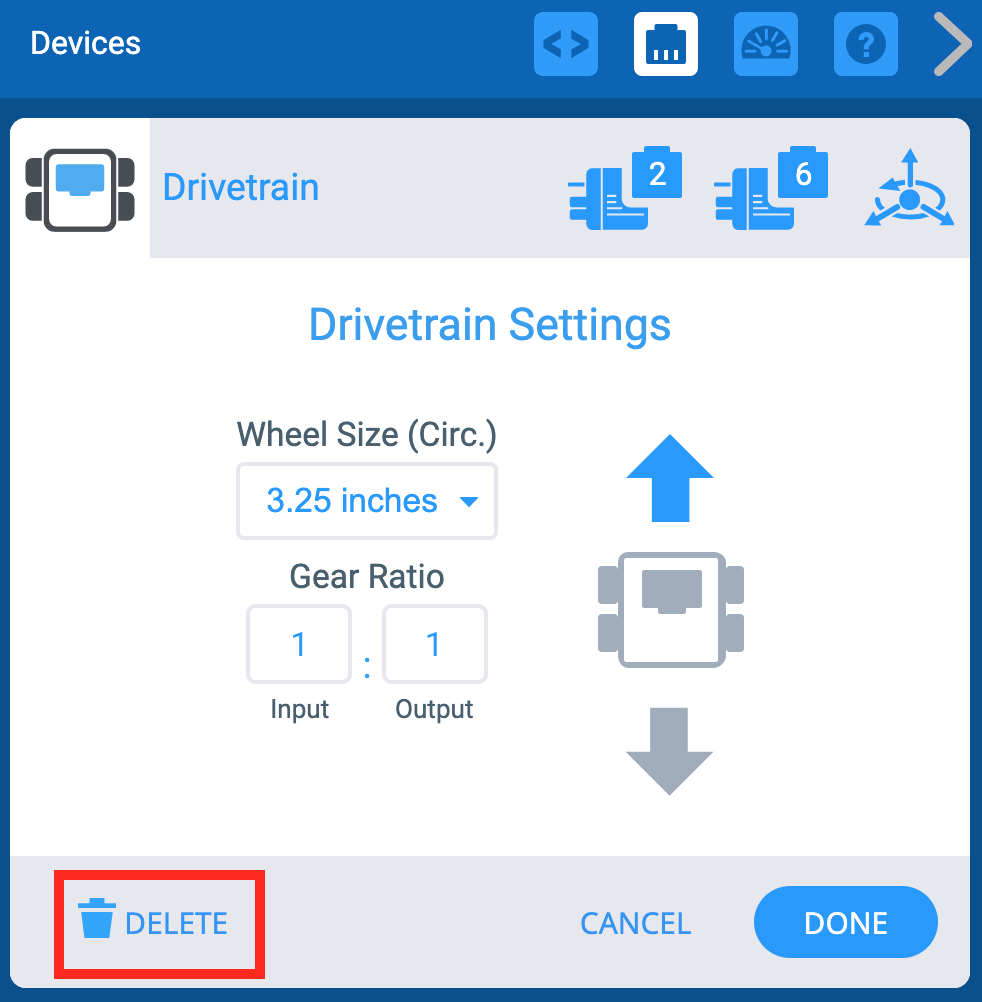

Трансмиссию также можно удалить, выбрав опцию «Удалить» в нижней части экрана.
