Обратите внимание, что на контроллере VEX EXP имеются два разных индикатора.

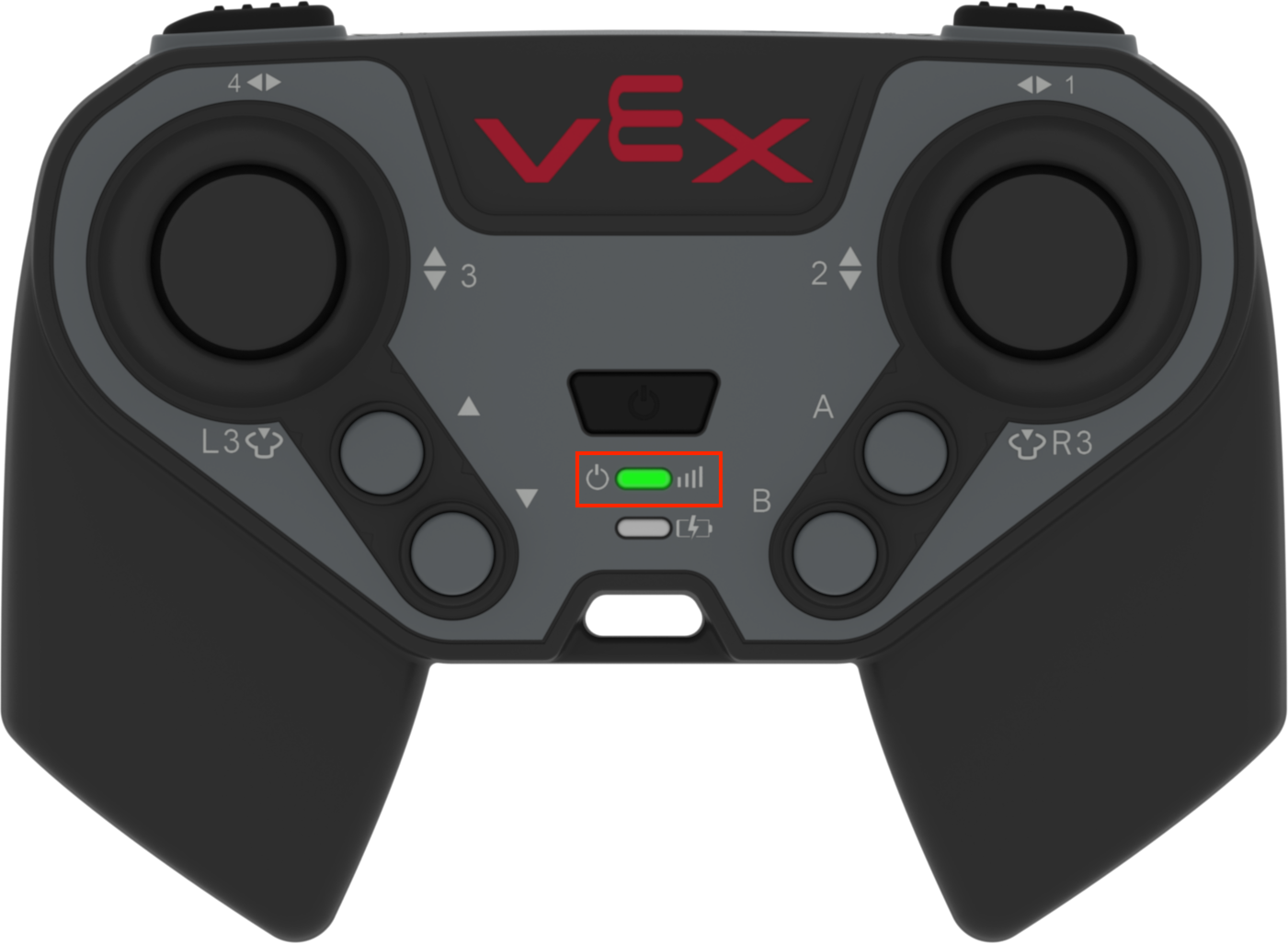

Светодиод питания
Первый индикатор называется светодиодом питания.
Существует три возможных цвета светодиода питания для индикации состояния батареи контроллера VEX EXP и радиоканала VEX EXP:
| Цвет светодиода питания | Статус контроллера | Состояние батареи контроллера | |
|---|---|---|---|
|
|
Сплошной зеленый | Контроллер включен – НЕ сопряжен с мозгом | Контроллер Достаточный уровень заряда батареи |
|
|
Мигающий зеленый | Контроллер включен – в паре с мозгом | Контроллер Достаточный уровень заряда батареи |
|
|
Сплошной желтый | Активное сопряжение | |
|
|
Сплошной красный | Контроллер ВКЛ. | Низкий уровень заряда батареи контроллера |
|
|
Мигающий красный | Контроллер включен – в паре с мозгом | Низкий уровень заряда батареи контроллера |
|
|
Быстрое мигание красным | Прошивка вашего контроллера не загружается. Просмотреть эту статью. | Н/Д |
Если контроллер не подключен по беспроводной сети к VEX EXP Brain, см эту статью для получения дополнительной информации о беспроводном сопряжении контроллера VEX EXP и Brain.

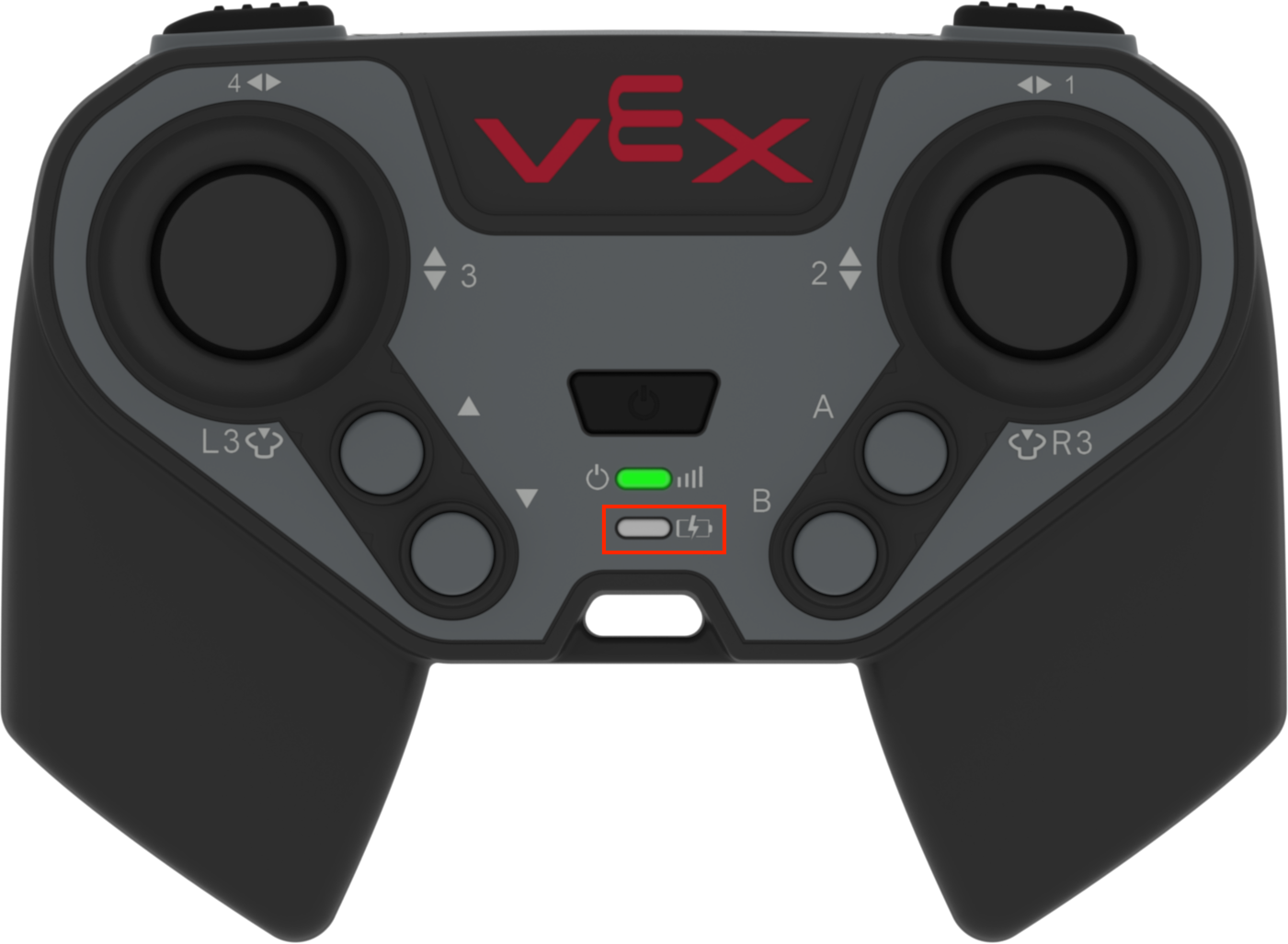

Светодиод заряда
Второй называется светодиодом зарядки. Этот светодиод загорается только тогда, когда контроллер подключен к зарядному устройству.
Индикатор зарядки может иметь три цвета: зеленый, красный и серый.
| Цвет светодиода заряда | Статус | |
|---|---|---|
|
|
Сплошной зеленый | Аккумулятор контроллера полностью заряжен |
|
|
Сплошной красный | Контроллер Идет зарядка батареи |
|
|
Мигающий красный | Неисправность батареи контроллера |
|
|
Выключенный | Не заряжается |
Информацию о том, как зарядить контроллер VEX EXP, см. в этой статье.
