Вы можете использовать экран «Устройства» на VEX EXP Brain для просмотра данных подключенного датчика.

Экран Brain отображается в главном меню с выбранной опцией «Устройства». «Устройства» — это третий пункт в главном меню.

Используйте левую и правую кнопки, чтобы выделить пункт меню «Устройства», затем нажмите кнопку «Проверить», чтобы выбрать «Устройства».

Экран Brain отображается в меню «Устройства», куда в режиме реального времени поступает информация с подключенных устройств. На трех снимках экрана показано, как правая кнопка используется для навигации и выбора оптического датчика. В этом примере Оптический датчик — седьмой параметр в меню Устройства.

В меню «Устройства» вы увидите подключенные устройства вашего робота.

Используйте левую и правую кнопки, чтобы выделить нужный датчик, затем нажмите кнопку «Проверить», чтобы выбрать его.

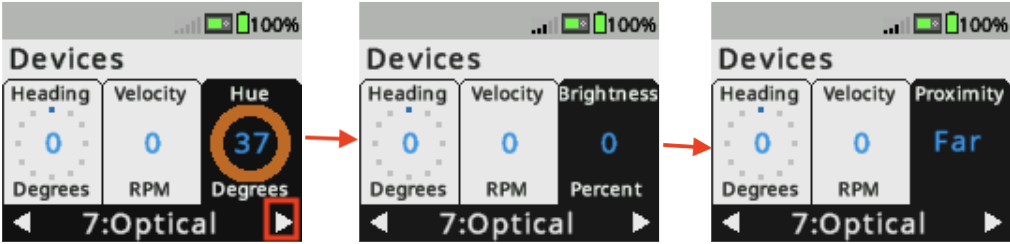

Экран Brain отображается в меню «Устройства» с выбранным оптическим датчиком. На трех снимках экрана показано, как кнопка «Проверить» используется для прокрутки параметров данных оптического датчика. Сначала датчик сообщает значение оттенка, затем яркости, а затем приближения.

Если датчик сообщает более одного типа данных, вы можете использовать кнопку «Проверить» для прокрутки параметров данных датчика.

В этом примере изображения оптический датчик может показывать значение оттенка, яркость или близость.

На экране отображается Brain с панелью оптических датчиков, открытой из меню «Устройства». Отображается информация о датчике, например оттенок, светодиод, яркость, приближение и смарт-порт датчика.

Продолжайте нажимать кнопку «Проверить», пока не увидите желаемый вид экрана устройств для выбранного датчика.

На этом примере изображения показан экран устройств для оптического датчика. На экране «Устройства» отображается порт, к которому подключен оптический датчик, а также значение оттенка, цвет, светодиод, яркость и данные о приближении.
