Используете VEX IQ (1-го поколения)? См. эту статью.
Обратите внимание, что на контроллере VEX IQ (2-го поколения) имеются два разных индикатора.

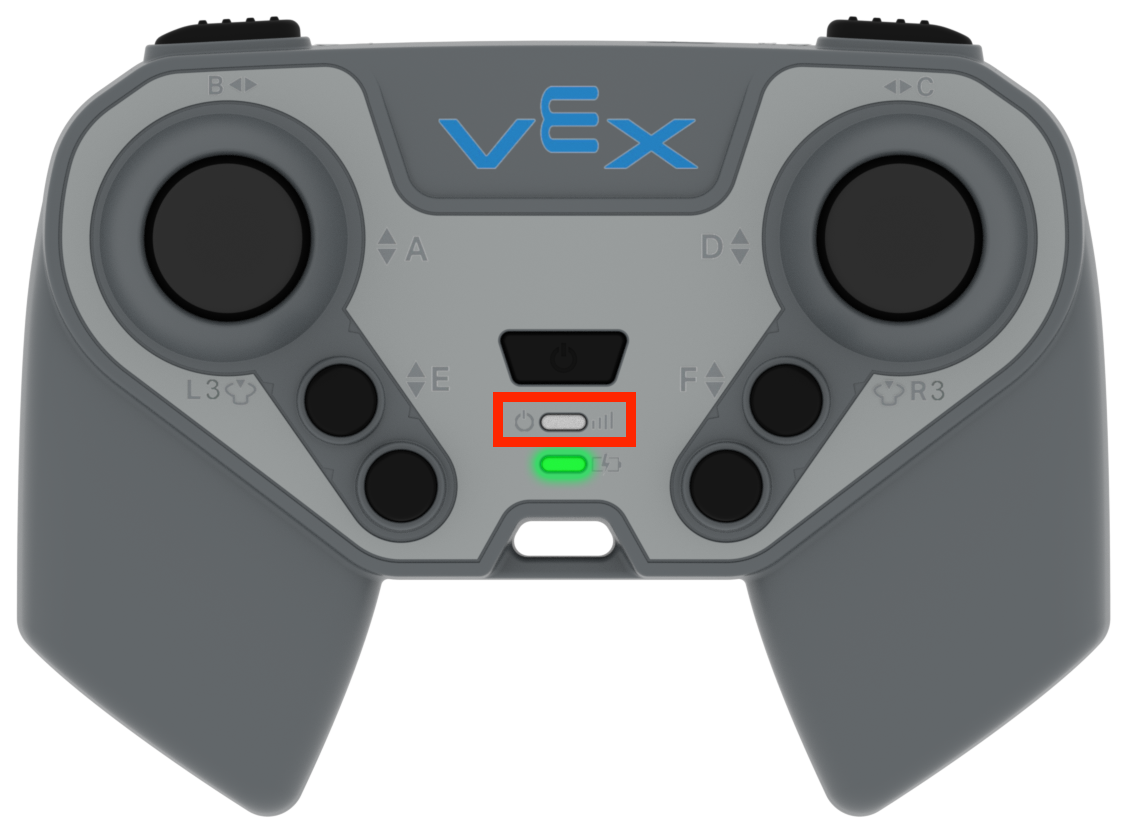

Светодиод питания
Первый индикатор называется светодиодом питания.
Существует три возможных цвета светодиода питания для индикации состояния батареи контроллера VEX IQ и радиоканала VEX IQ:
| Цвет светодиода питания | Статус контроллера | Состояние батареи контроллера | |
|---|---|---|---|
|
|
Сплошной зеленый | Контроллер включен – НЕ сопряжен с мозгом | Контроллер Достаточный уровень заряда батареи |
|
|
Мигающий зеленый | Контроллер включен – в паре с мозгом | Контроллер Достаточный уровень заряда батареи |
|
|
Сплошной желтый | Активное сопряжение | |
|
|
Сплошной красный | Контроллер ВКЛ. | Низкий уровень заряда батареи контроллера |
|
|
Мигающий красный | Контроллер включен – в паре с мозгом | Низкий уровень заряда батареи контроллера |
|
|
Быстрое мигание красным | Прошивка вашего контроллера не загружается. Просмотреть эту статью. | Н/Д |
Если контроллер не подключен по беспроводной сети к VEX IQ Brain, см эту статью для получения дополнительной информации о беспроводном сопряжении контроллера VEX IQ (2-го поколения) и Brain.

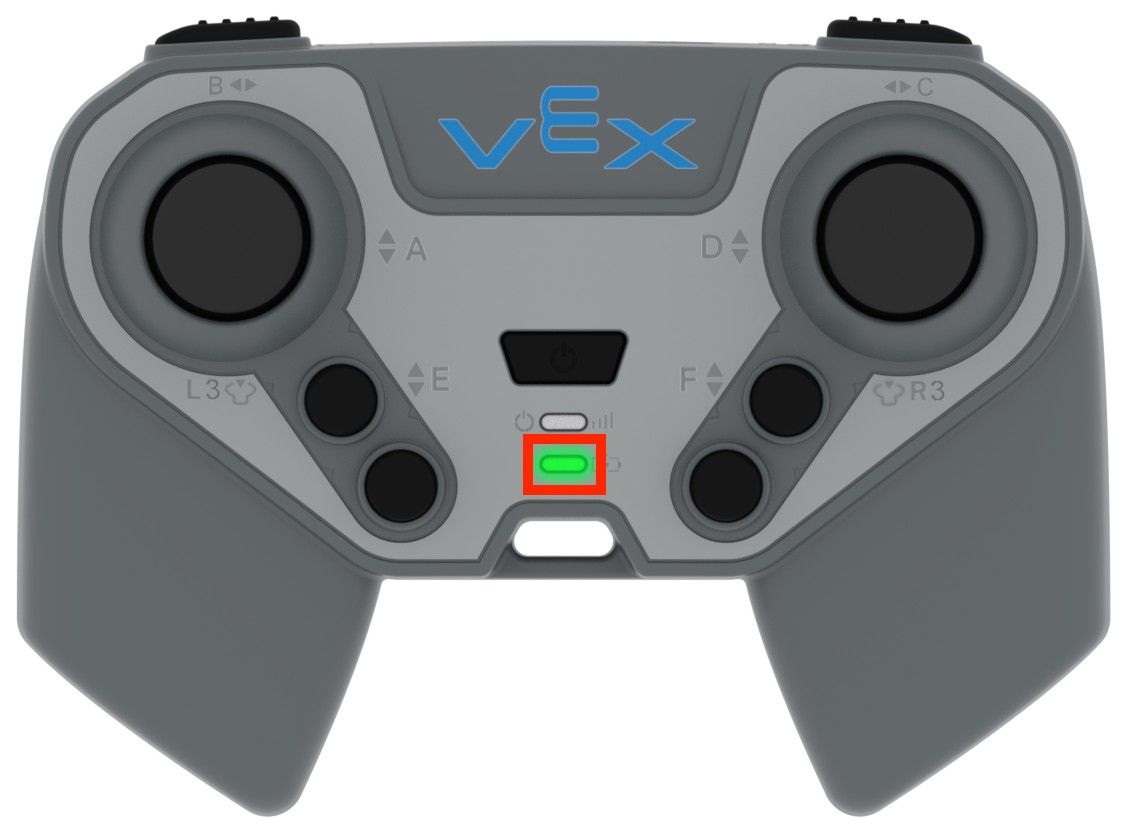

Светодиод заряда
Второй называется светодиодом зарядки. Этот светодиод загорается только тогда, когда контроллер подключен к зарядному устройству.
Индикатор зарядки может иметь три цвета: зеленый, красный и серый.
| Цвет светодиода заряда | Статус | |
|---|---|---|
|
|
Сплошной зеленый | Аккумулятор контроллера полностью заряжен |
|
|
Сплошной красный | Контроллер Идет зарядка батареи |
|
|
Мигающий красный | Неисправность батареи контроллера |
|
|
Выключенный | Не заряжается |
Информацию о том, как зарядить контроллер VEX IQ (2-го поколения), см. в этой статье.
