Используете VEX IQ (1-го поколения)? См. эту статью.

Выполните следующие шаги для сопряжения контроллера и EXP Brain.

Шаг 1. Соедините контроллер и мозг.

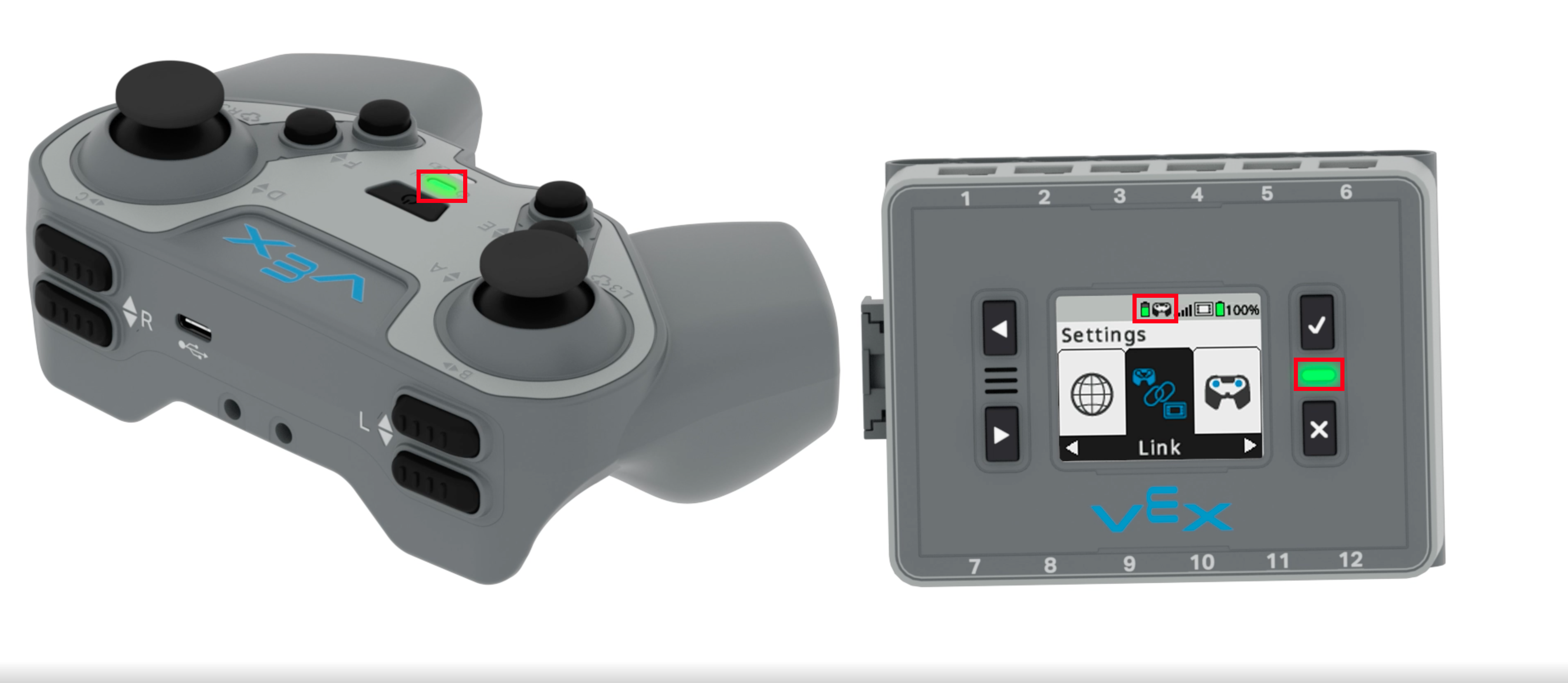

Контроллер рядом с Мозгом и подключен к нему. Выделены три функции: индикатор контроллера, индикатор мозга и значок контроллера на экране мозга.

Убедитесь, что ваш контроллер и мозг соединены. Информацию о том, как соединить ваш Мозг (2-го поколения) и Контроллер, см. в этой статье.

Шаг 2. Выберите «Настройки» на главном экране.

Экран мозга отображается в главном меню с выбранной опцией «Настройки». Настройки — это четвертый пункт в главном меню. Выше подсвечен значок контроллера, указывающий на то, что он подключен.

Убедитесь, что контроллер подключен, заметив значок подключения в верхней части экрана.

Когда пункт «Настройки» выделен, нажмите кнопку «Проверить», чтобы выбрать.

Шаг 3: Затем выберите «Калибровать».

Экран мозга отображается в меню «Настройки» с выбранной опцией «Калибровка». Калибровка — это третья опция в меню «Настройки».

Нажмите кнопку X, чтобы вернуться к экрану настроек.

Нажимайте кнопку «Влево» или «Вправо», пока не появится опция «Калибровка», и выберите ее, нажав кнопку «Проверить».

Шаг 4: Перемещайте джойстики.

Экран мозга отображается в меню «Калибровка». На схеме контроллера указано, что оба джойстика следует перемещать по часовой стрелке, описывая полный круг.

Переместите оба джойстика по полному кругу, как показано на экране.

Шаг 5: Сохраните калибровку.

После калибровки в меню «Калибровка» отображается экран мозга. На схеме контроллера каждый джойстик отмечен зеленой галочкой, а кнопка E-Up выделена.

После перемещения джойстиков на экране появятся две зеленые галочки, а кнопка E-Up начнет мигать. Нажмите кнопку E-Up, чтобы сохранить калибровку.
