Подключение с помощью приложения VEXcode IQ к мозгу IQ (2-го поколения) — Android – Библиотека VEX

Чтобы подключить VEX (2-го поколения) IQ Brain к основанному на приложении VEXcode IQ на вашем Android-устройстве, требуется всего несколько шагов. Прежде чем начать, убедитесь, что вы знаете имя своего Мозга. Чтобы получить помощь в выборе названия для своего мозга, см.эту статью.

На схеме показано подключение батареи к IQ Brain. Стрелка указывает на то, что аккумулятор необходимо вставить в порт зарядки в нижней части Brain. Аккумулятор ориентирован защелкой в сторону от мозга.

Вставьте батарею в IQ Brain.

На схеме изображен палец, удерживающий кнопку проверки мозга для ее включения.

Включите IQ Brain, нажав кнопку с галочкой.

Запустите приложение VEXcode IQ.

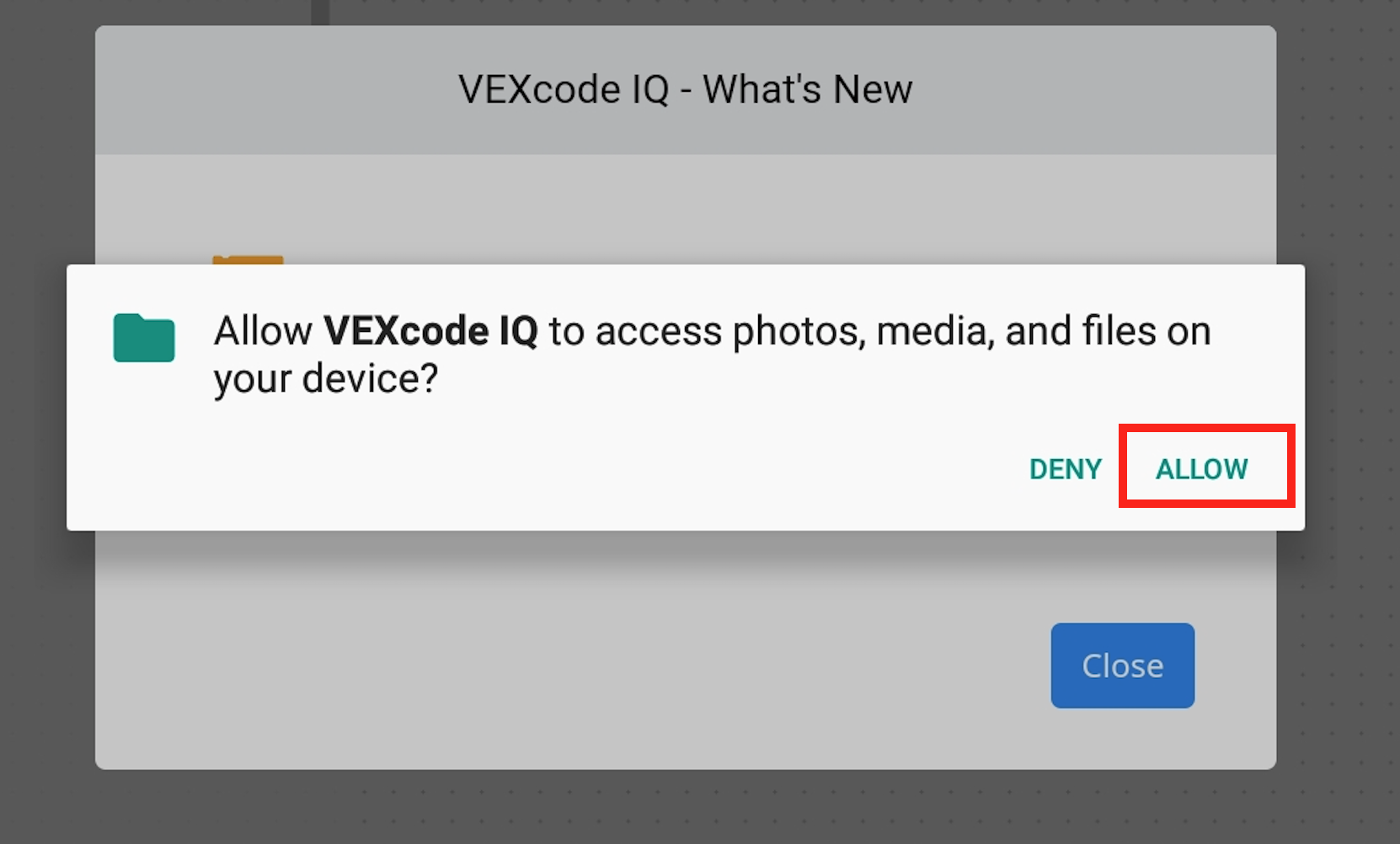

Запрос Android File Access с текстом Разрешить VEXcode IQ доступ к фотографиям, мультимедиа и файлам на вашем устройстве? Ниже находятся две кнопки: одна — «Запретить», другая — «Разрешить». Кнопка Разрешить выделена.

Вы можете получить сообщение с просьбой разрешить приложению доступ к вашим файлам. Выберите «Разрешить».

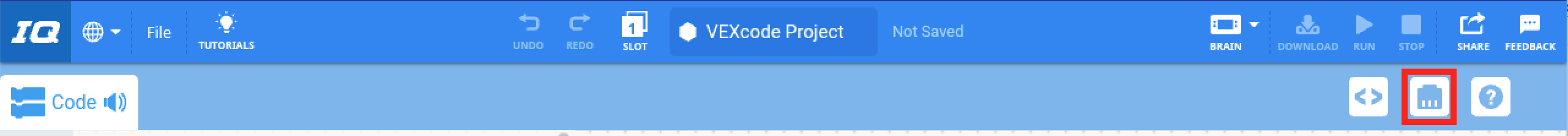

Панель инструментов VEXcode IQ с выделенным значком «Устройства» между значками «Просмотр кода» и «Справка».

Выберите значок окна «Устройство», чтобы открыть окно «Устройства».

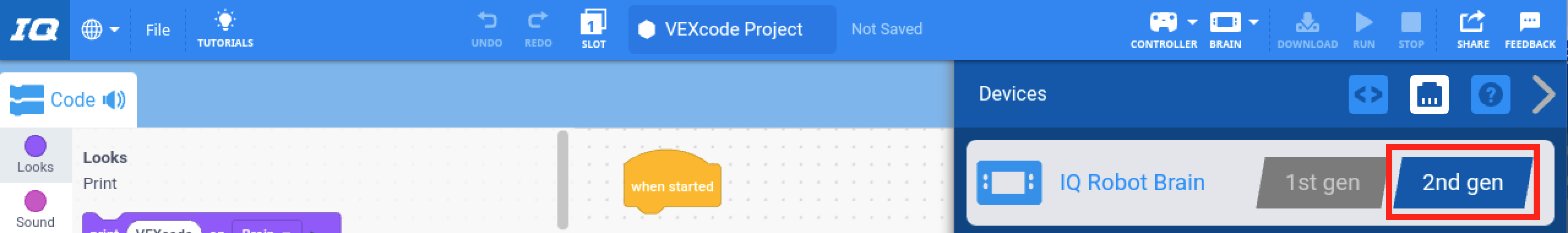

Меню VEXcode IQ Devices с настройкой генерации мозга робота IQ. Данный параметр установлен на опцию 2-го поколения и подсвечен.

Нажмите кнопку «2-го поколения», чтобы указать, что вы подключаетесь к Brain (2-го поколения), затем закройте окно «Устройства».

VEXcode IQ с выделенным значком «Мозг» на панели инструментов между значками «Контроллер» и «Загрузка».

Выберите кнопку «Мозг».

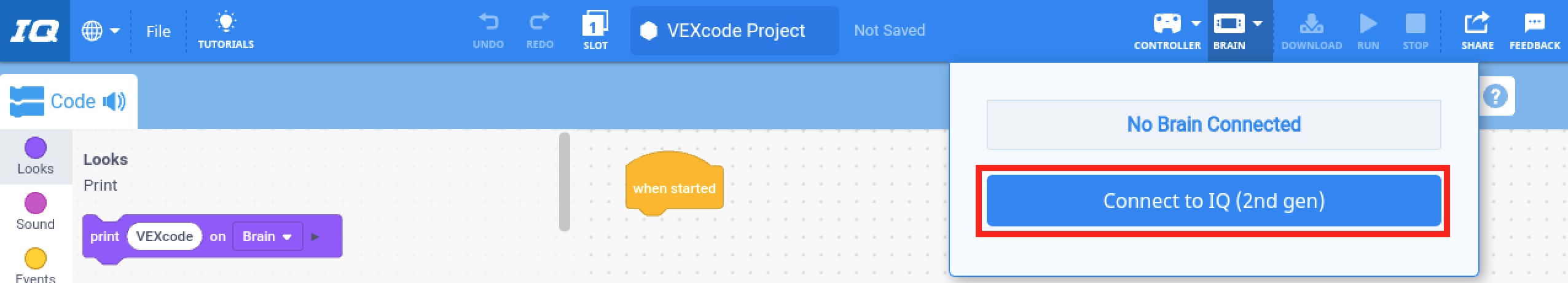

VEXcode IQ с открытым раскрывающимся меню «Мозг» и выделенной кнопкой «Подключиться к IQ (2-го поколения)».

После выбора мозга нажмите кнопку «Подключиться к IQ (2-го поколения)».

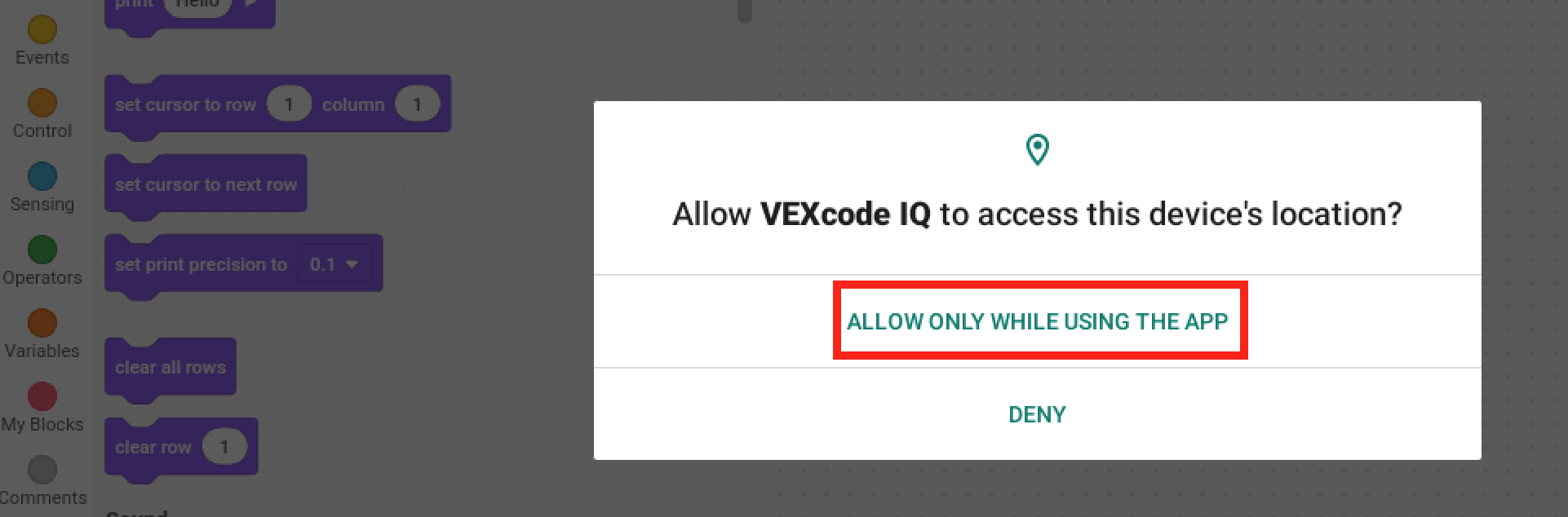

Запрос на доступ к местоположению Android с текстом Разрешить VEXcode IQ получать доступ к местоположению этого устройства? Ниже находятся две кнопки: одна — «Разрешить только при использовании приложения», другая — «Запретить». Кнопка Разрешить только при использовании приложения выделена.

При выборе «Подключиться к IQ (2-го поколения)» вы можете получить запрос на подтверждение доступа к местоположению. Выберите «Разрешить только при использовании приложения».

Примечание: Это окно открывается при первом подключении к устройству Android после установки приложения VEXcode IQ или если вы отключите разрешение на определение местоположения для приложения.

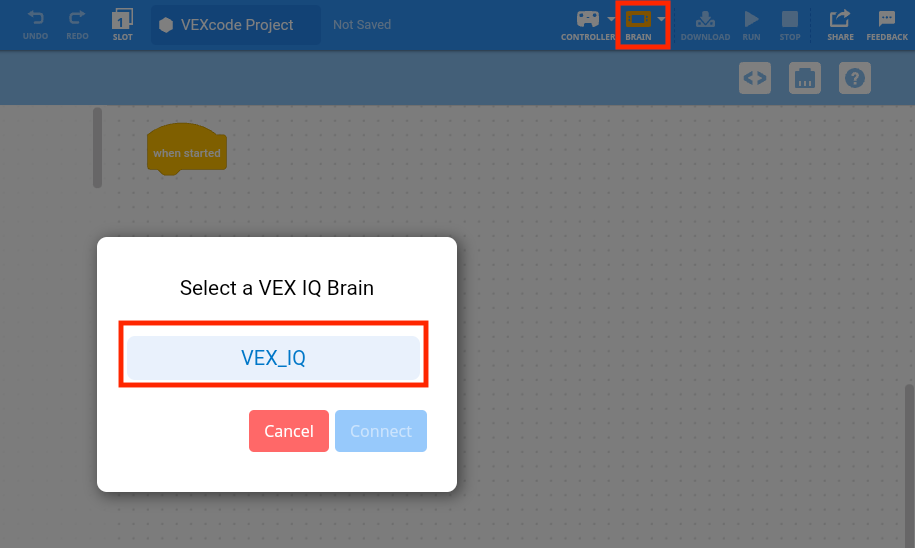

VEXcode IQ Выберите подсказку VEX IQ Brain, содержащую список IQ Brain для подключения. В этом примере указан только один Мозг, и он выделен.

Во время подключения Brain значок Brain станет оранжевым, и появится сообщение «Сканирование». Затем появится список доступных IQ Brains. Выберите имя мозга, к которому хотите подключиться.

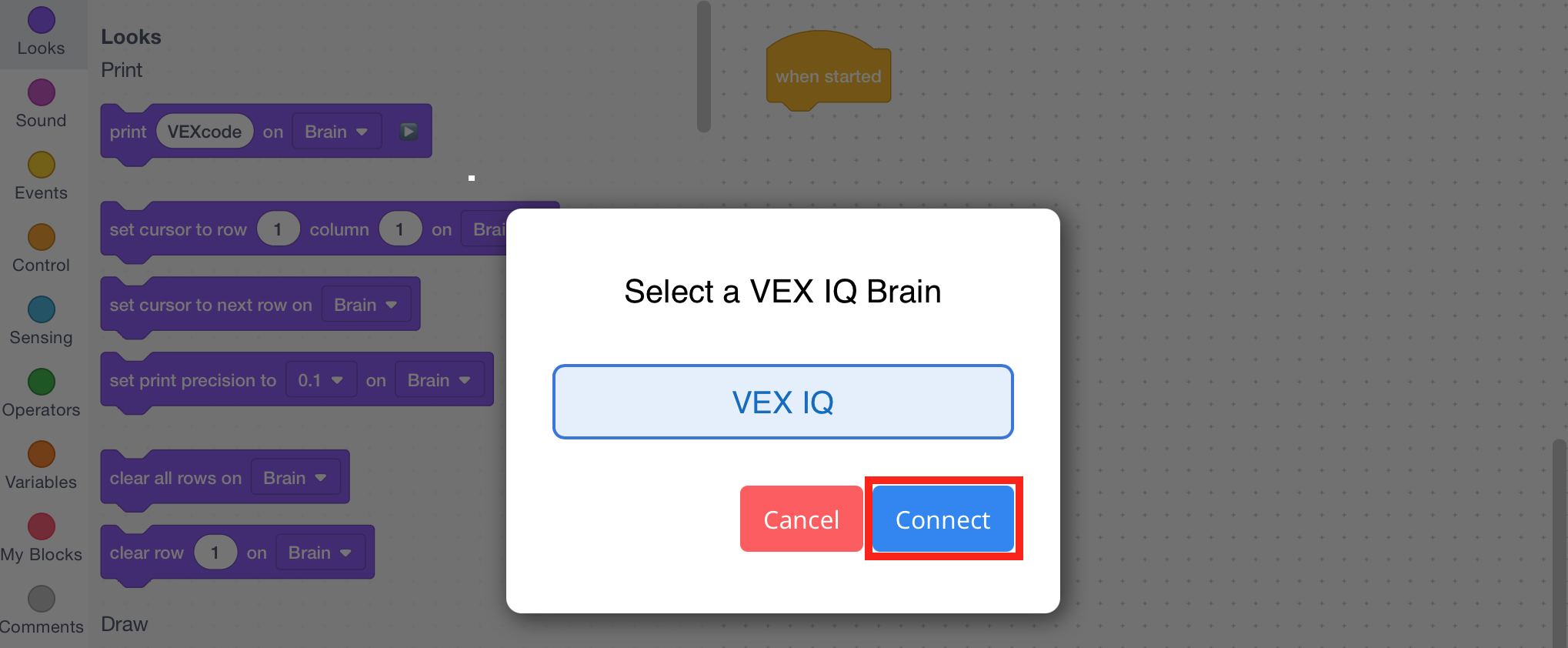

VEXcode IQ Выберите подсказку VEX IQ Brain, содержащую список IQ Brain для подключения. Мозг выбран, и кнопка «Подключиться» ниже подсвечена.

Как только мозг выбран, нажмите кнопку «Подключиться».

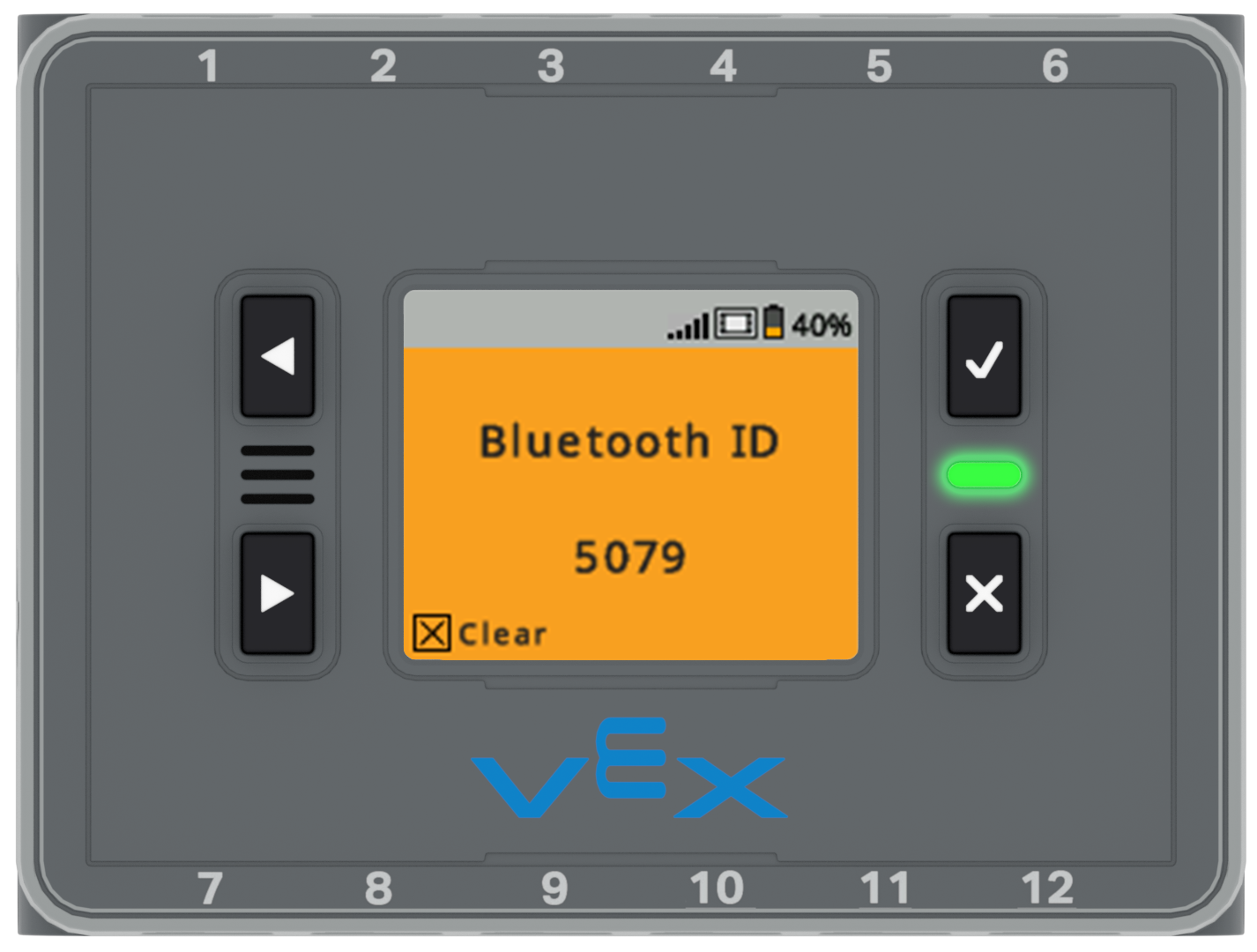

На экране отображается оранжевый фон и текст Bluetooth ID 5079. Ниже значок указывает на то, что можно нажать кнопку X, чтобы удалить это сообщение.

На экране Мозга появится четырехзначный код подключения.

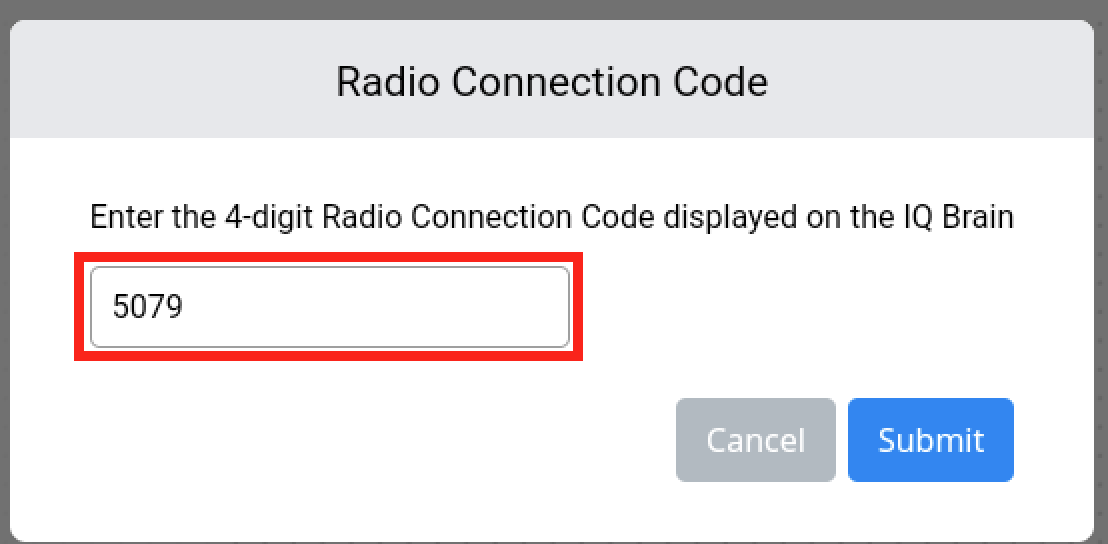

Запрос кода радиоподключения VEXcode IQ с текстом «Введите 4-значный код радиоподключения, отображаемый на экране IQ Brain». Ниже находится поле для ввода кода и две кнопки с надписями «Отмена» и «Отправить». В поле введен код 5079.

Введите код в строку приложения и выберите «Отправить».

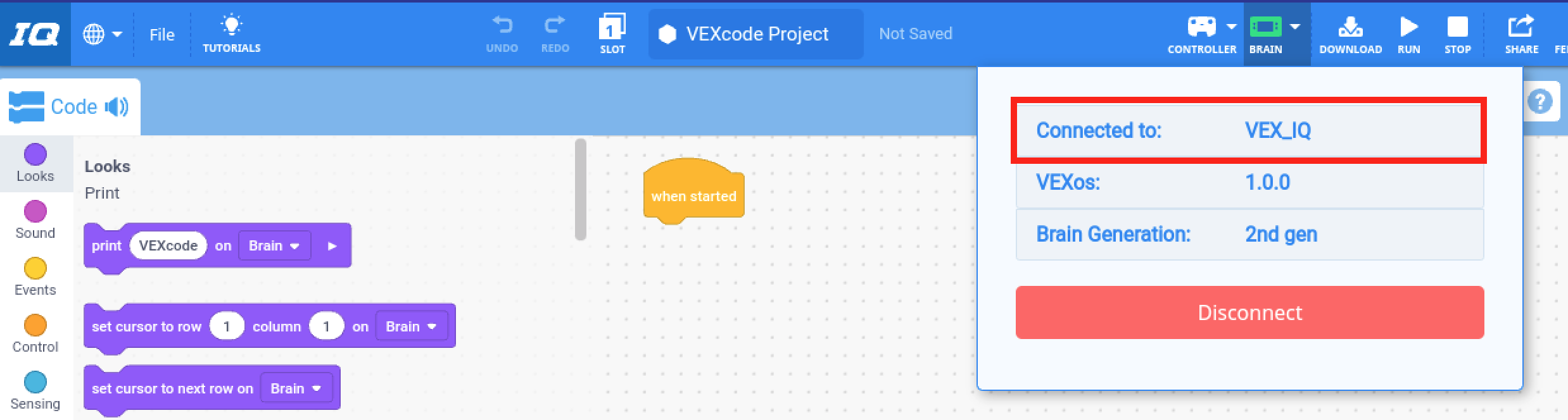

VEXcode IQ с раскрывающимся меню «Мозг», открытым после подключения «Мозга». Название Brain выделено, а его поколение указано как 2nd gen.

Значок «Мозг» станет зеленым, указывая на то, что устройство подключено. Если вы выберете значок «Мозг», он будет указывать имя мозга, к которому он подключен.

Отключение VEX IQ Brain от приложения VEXcode IQ

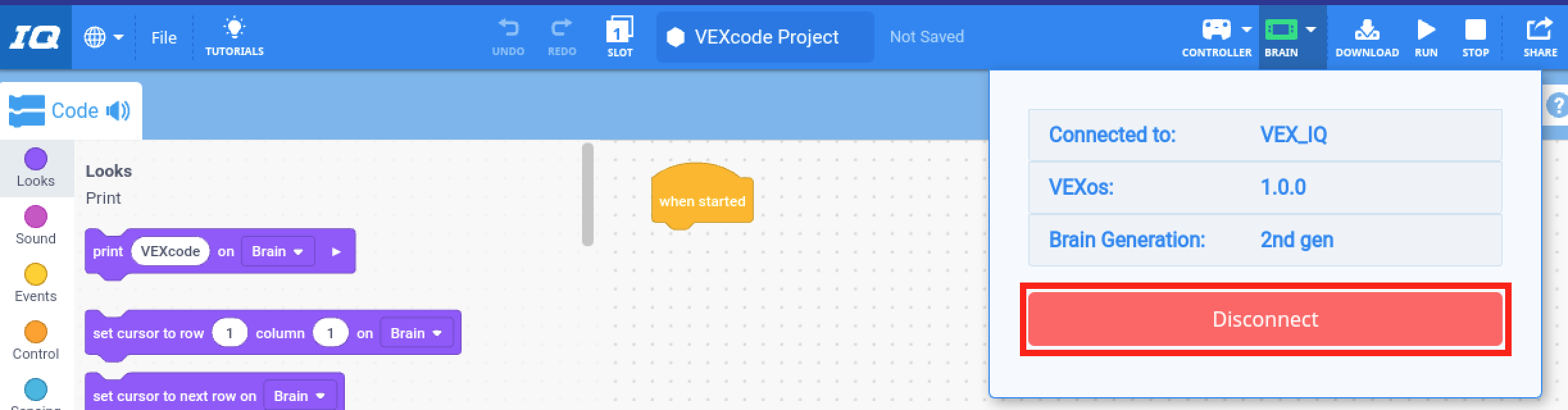

VEXcode IQ с открытым выпадающим меню «Мозг». Подключенный Brain отображается в меню, а кнопка «Отключить» подсвечивается.

Выберите «Отключить», чтобы отключить мозг IQ (2-го поколения) от VEXcode IQ.

Если у вас возникли проблемы с подключением

Если у вас по-прежнему возникают проблемы с подключением VEX IQ Brain к VEXcode IQ, с этой статьей базы знаний, чтобы устранить неполадки с подключением Bluetooth на Android.
Если вы не можете решить свою проблему, обратитесь в службу поддержки VEX.
