Legacy – Выбор комплекта пневматики для системы V5 – Библиотека VEX

Для системы V5 доступны четыре комплекта пневматики .

Пневматический комплект 1 - Цилиндры одностороннего действия
Пневматический комплект 1A - Дополнительный цилиндр одностороннего действия
Пневматический комплект 2 - цилиндры двойного действия
Пневматический комплект 2A - Дополнительный цилиндр двойного действия

Более подробную информацию о пневматических компонентах и их использовании см. в разделе Начало работы с пневматикой с системой V5».

Комплекты цилиндров одностороннего действия

Односторонний пневматический цилиндр.

В комплекты цилиндров одностороннего действия входят пневматические цилиндры одностороннего действия. Преимущество этих цилиндров заключается в том, что пружина заставляет шток втягиваться после выпуска воздуха из цилиндра, поэтому цилиндр не использует столько воздуха для каждого цикла выдвижения и втягивания.

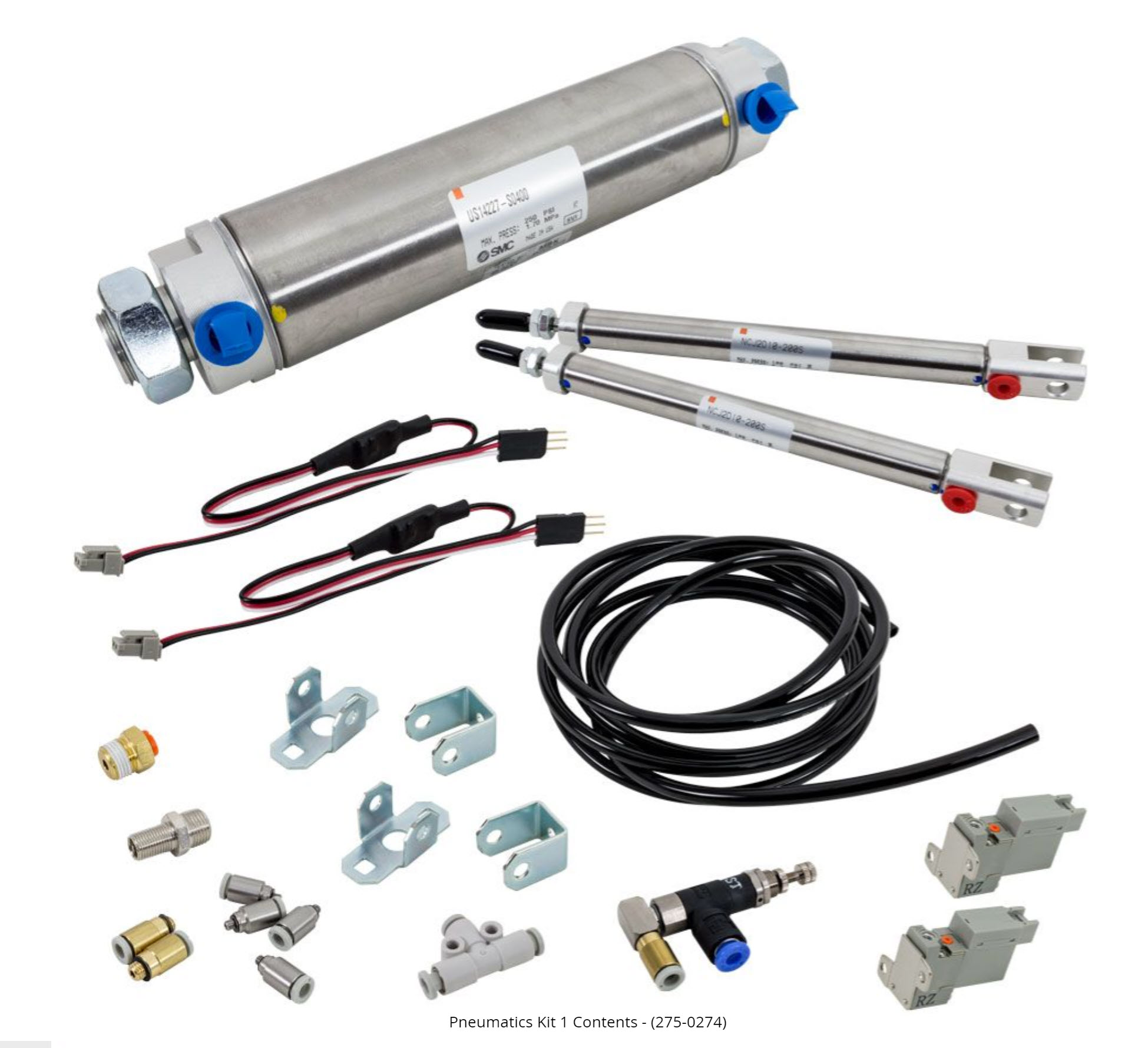

Комплект пневматического оборудования № 1. Содержимое комплекта, детали которого сгруппированы по категориям.

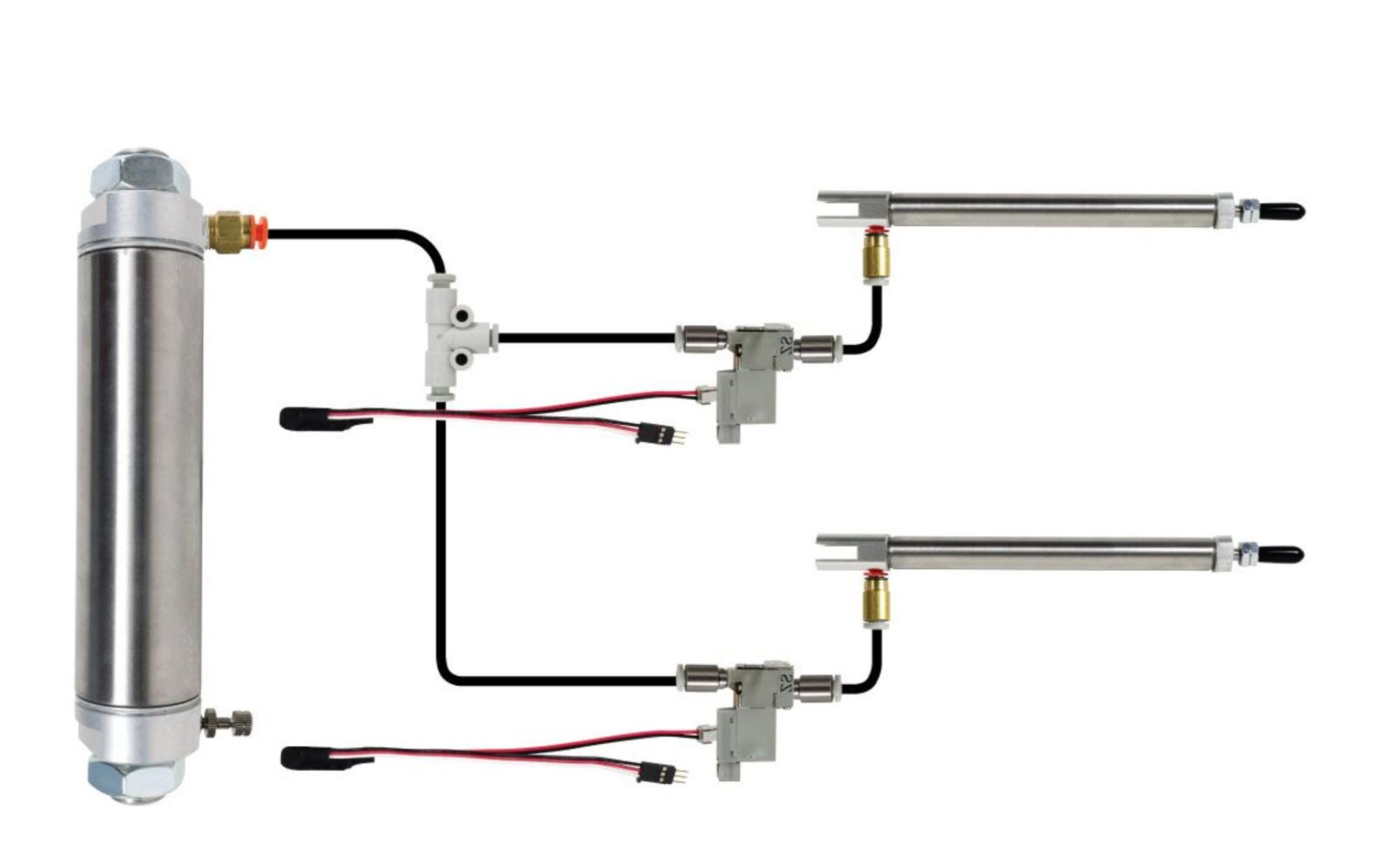

Пример полной пневматической системы, которую можно собрать, используя детали из пневматического комплекта 1.

Пневматический комплект 1 — цилиндры одностороннего действия содержит все компоненты, необходимые для создания полной системы управления двумя пневматическими цилиндрами одностороннего действия.

Пневматический комплект 1 - Цилиндры одностороннего действия (275-0274)

(2) Кабель с драйвером соленоида, соединяет один порт VEX EDR 1/0 с одним соленоидом.
(1) Штуцер для насоса шин - клапан Шредера с фитингами для трубок 4 мм - 8090410075
(1) Резервуар - Резервуар, 1-1/2" X 4", с портом 1/8"NPT & MS - US14227-S0400
(1) Регулятор давления - Мини-регулятор с фитингами 4 мм - A-474-0000005
(1) Тройник - Тройник для клапанов - KQ2T04-00 или "-00A"
(2) Цилиндр - Односторонний пружинный возвратный цилиндр, диаметр 10 мм - NCJ2D10-200S
(2) Электромагнитный клапан, Вкл/Выкл - 3/2 Электромагнитный клапан, SVDC - SY113-SMO-PM3-F
(4) Фитинг для клапанов - трубка 4 мм x резьба M3 - KJS04-M3 или KJL04-M3 или KQ2S04-M3G
(1) Фитинг для резервуара - штекерный соединитель 1/8 x 4 мм к резервуару - KQ2H03-34S или "-34AS"
(2) Фитинг для цилиндров - штекерный соединитель MS для цилиндров - KQ2S04-M5 или "-MSA"
(1) Трубка - 4 мм x 1696 мм, длина трубки - TUO425B-X81US1696
(2) Крепление цилиндра - Крепление для цилиндра - КРЕПЛЕНИЕ ЦИЛИНДРА
(2) Шарнир шатуна цилиндра - Шарнир для шатуна цилиндра - ШАТУН ЦИЛИНДРА

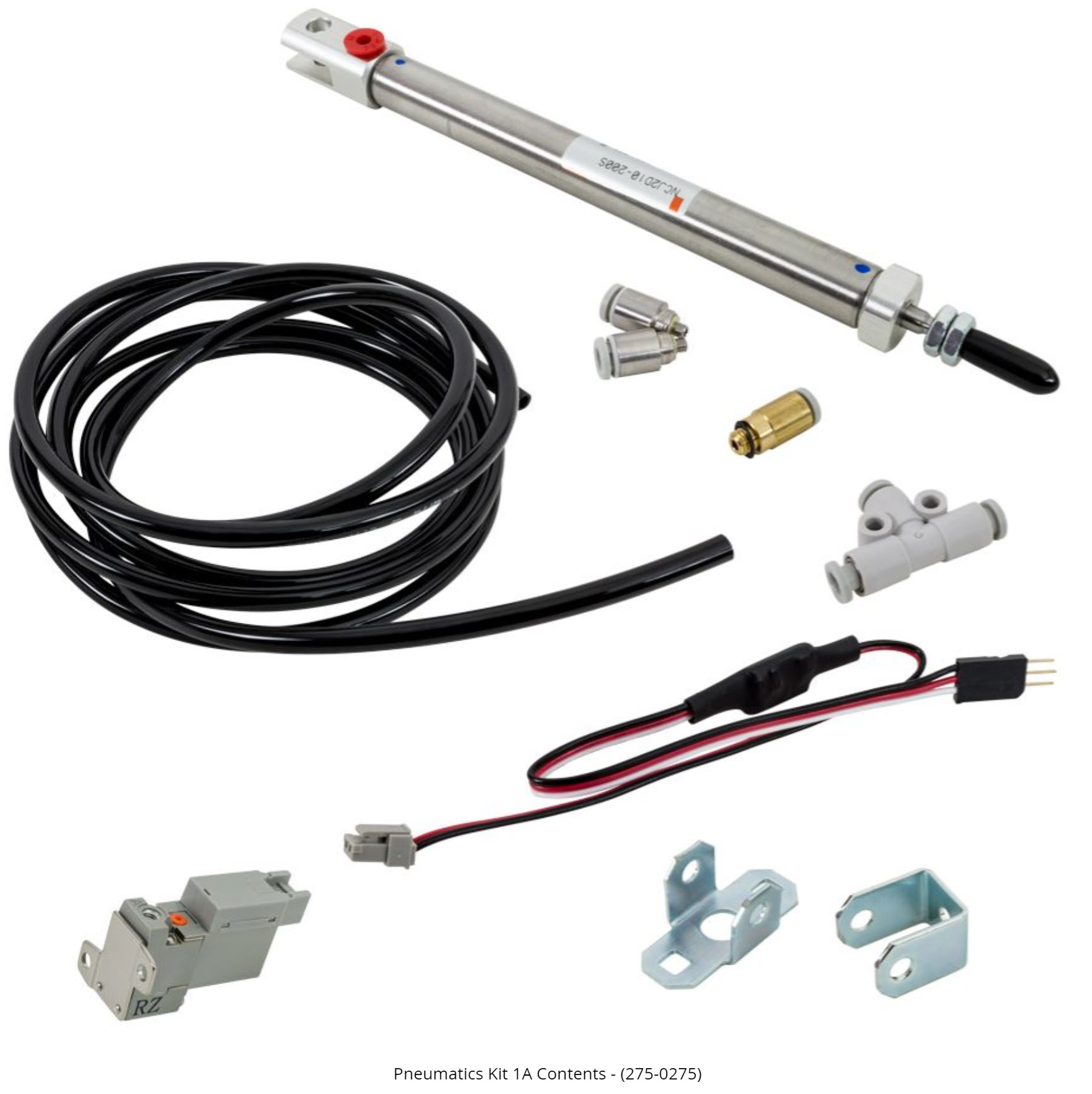

Комплект пневматического оборудования 1А. Содержимое комплекта сгруппировано по категориям деталей.

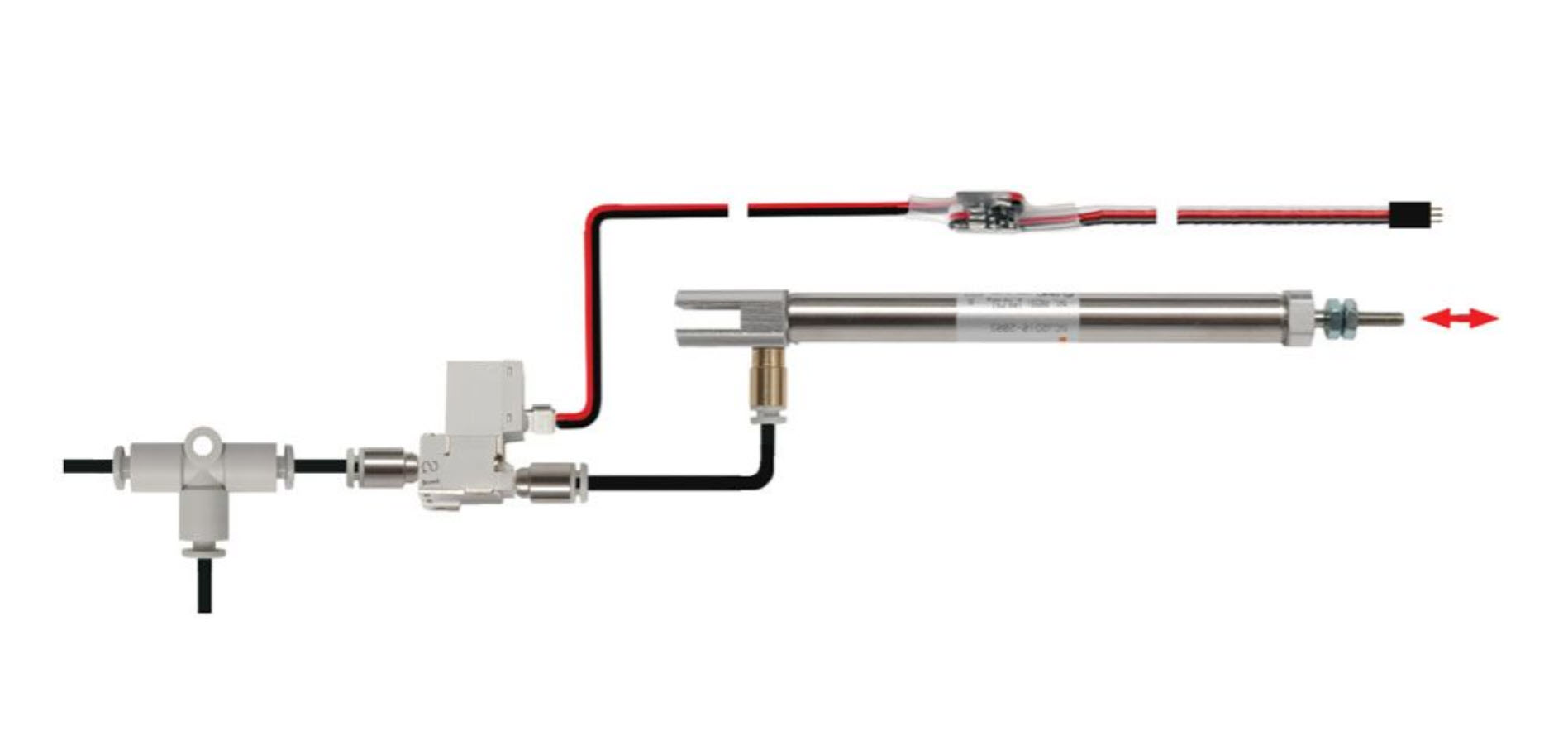

Пример дополнительного пневматического цилиндра одностороннего действия, который можно собрать, используя детали из пневматического комплекта 1A.

Комплект пневматического оборудования 1A — дополнительный цилиндр одностороннего действия содержит все компоненты для добавления в вашу систему дополнительного пневматического цилиндра одностороннего действия.

Этот комплект нельзя использовать как самостоятельный предмет. Для работы его необходимо использовать либо с пневматическим комплектом 1, либо с пневматическим комплектом 2.

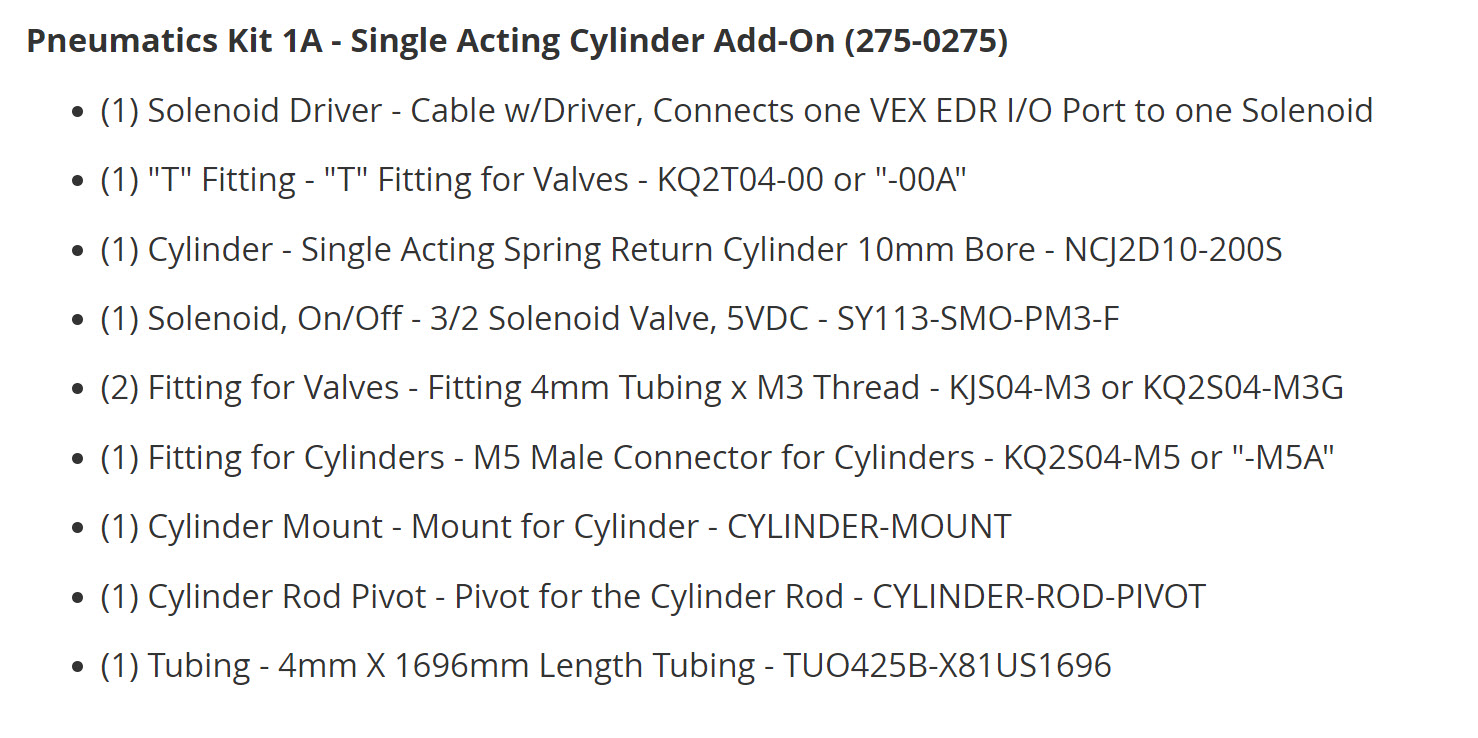

Пневматический комплект 1A - Дополнительный цилиндр одностороннего действия (275-0275)

(1) Кабель с драйвером соленоида, соединяет один порт ввода/вывода VEX EDR с одним соленоидом.
(1) Тройник - Тройник для клапанов - KQ2T04-00 или "-00A"
(1) Цилиндр - Односторонний пружинный возвратный цилиндр, диаметр 10 мм - NCJ2D10-200S
(1) Электромагнитный клапан, Вкл/Выкл - 3/2 Электромагнитный клапан, 5 В постоянного тока - SY113-SMO-PM3-F
(2) Фитинг для клапанов - Фитинг для трубок 4 мм x резьба M3 - KJS04-M3 или KQ2S04-M3G
(1) Фитинг для цилиндров - штекерный соединитель M5 для цилиндров - KQ2S04-M5 или "-M5A"
(1) Крепление цилиндра - Крепление для цилиндра - КРЕПЛЕНИЕ ЦИЛИНДРА
(1) Шарнир шатуна цилиндра - Шарнир для шатуна цилиндра - ШАТУН ЦИЛИНДРА
(1) Трубка - 4 мм x 1696 мм, длина трубки - TUO425B-X81US1696

Комплекты цилиндров двойного действия

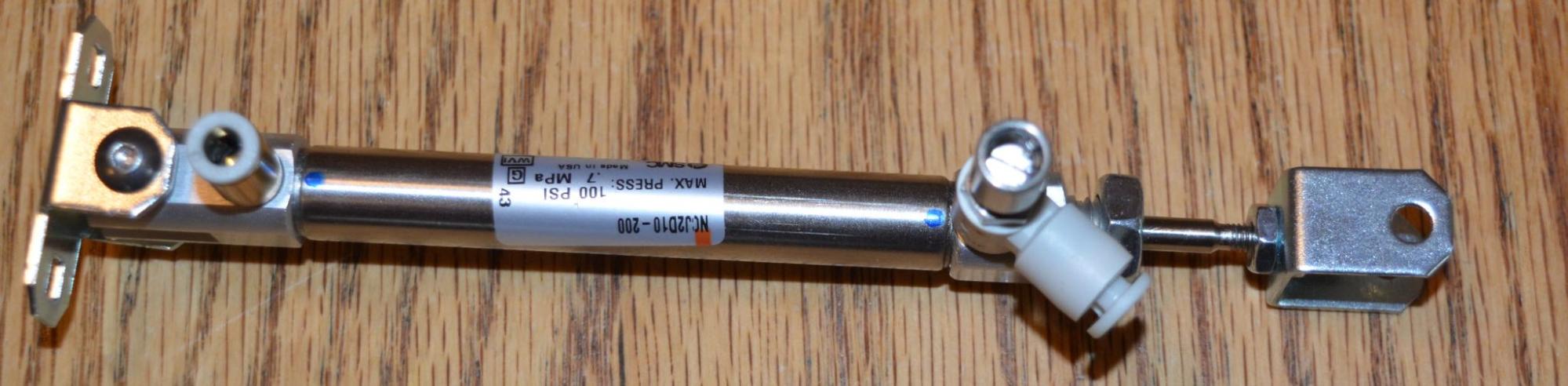

Двухсторонний пневматический цилиндр.

В комплекты цилиндров двойного действия входят пневматические цилиндры двойного действия. Преимущество этих цилиндров состоит в том, что при выдвижении штока ему не приходится преодолевать силу пружины, которая имеется в пневматических цилиндрах одностороннего действия. Кроме того, стержень отталкивается (втягивается) под давлением воздуха. Это означает, что цилиндры двойного действия могут создавать большую силу в обоих направлениях, чем пневматические цилиндры одностороннего действия.

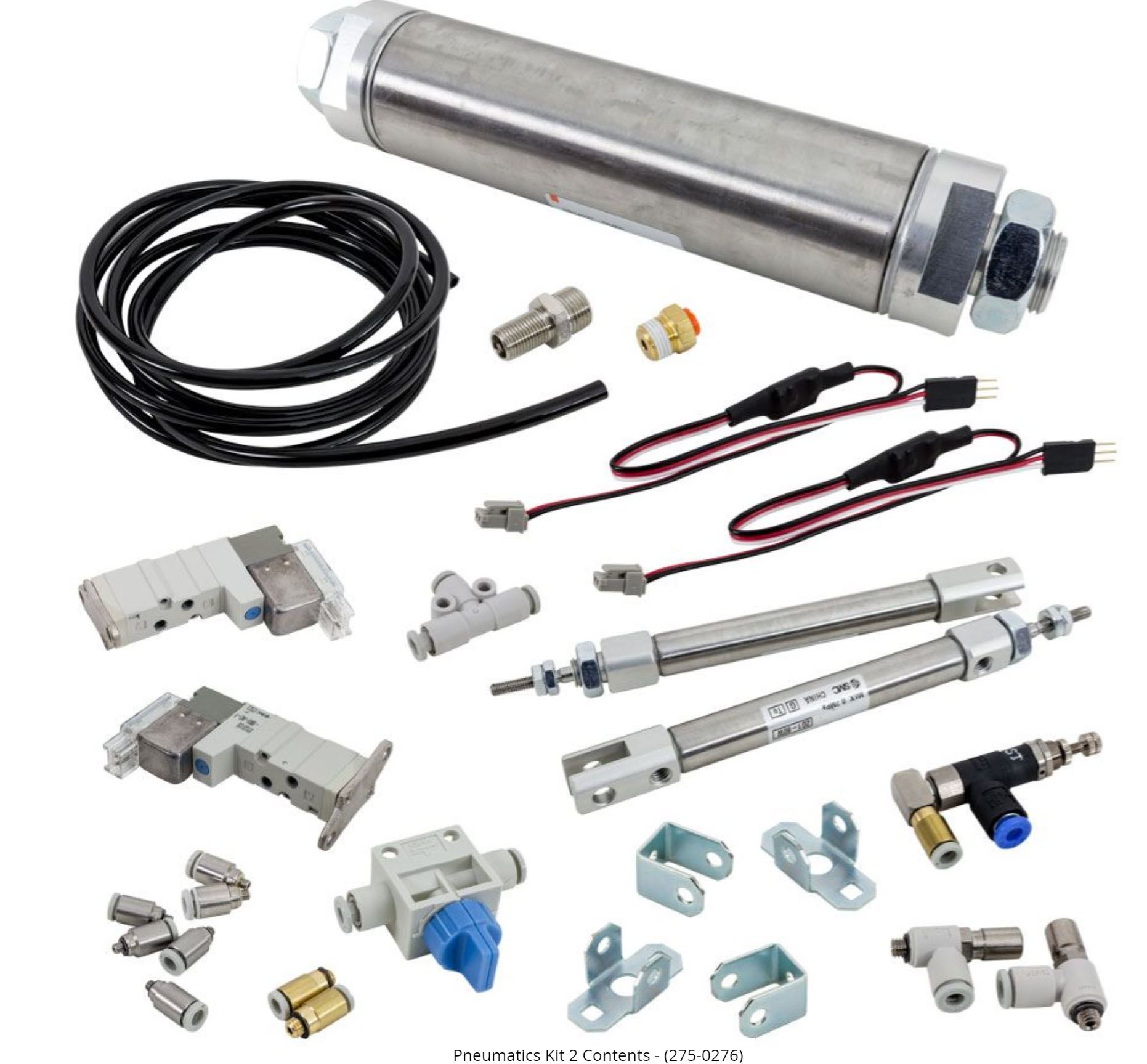

Комплект пневматического оборудования № 2. Содержимое комплекта, детали которого сгруппированы по схожим категориям.

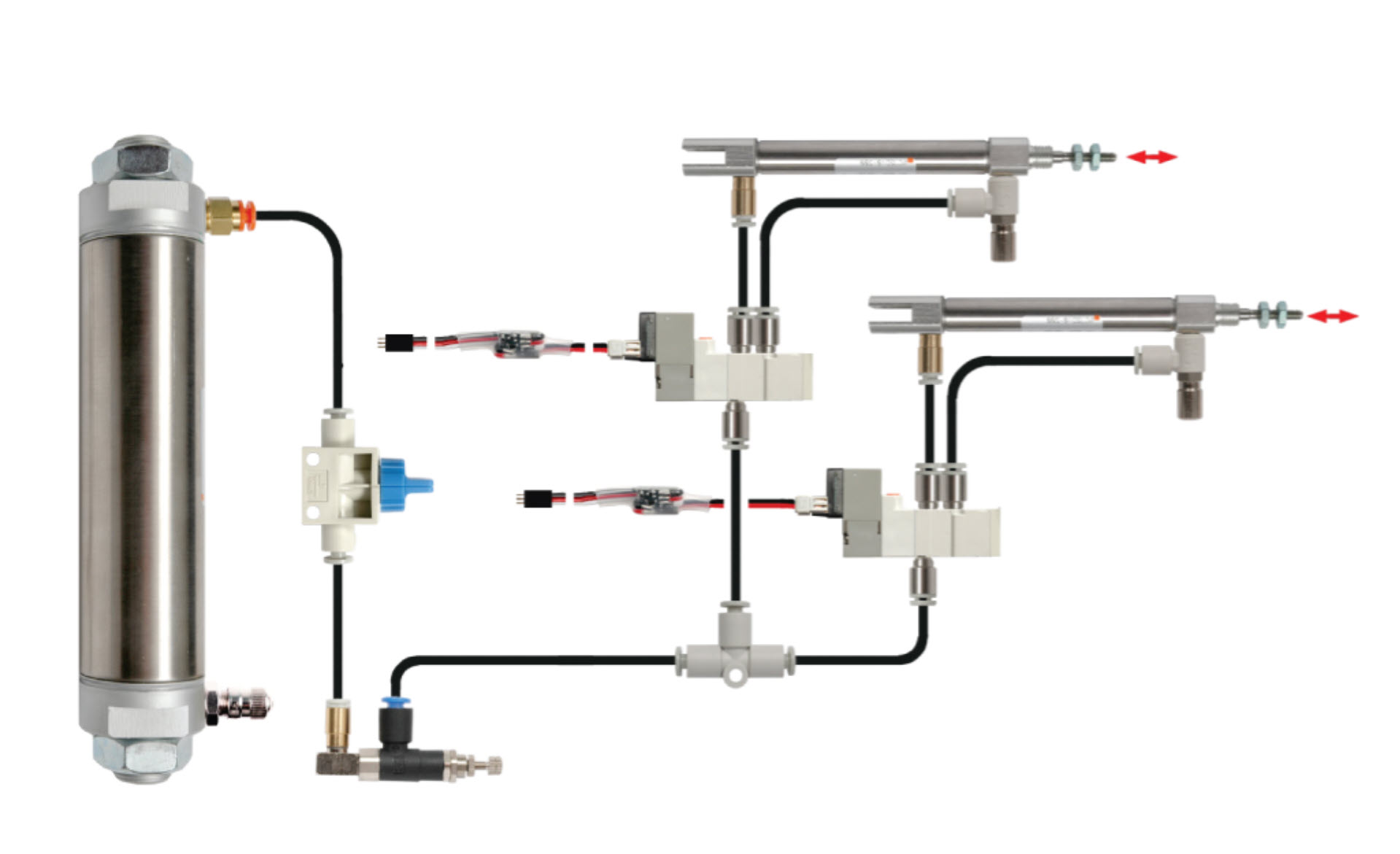

Пример полной пневматической системы, которую можно собрать, используя детали из пневматического комплекта № 2.

Пневматический комплект 2 — цилиндры двойного действия содержит все компоненты, необходимые для создания полной системы управления двумя пневматическими цилиндрами двойного действия.

Пневматический комплект 2 содержит два расходомера и двухпозиционный выключатель, которого нет в Пневматическом комплекте 1.

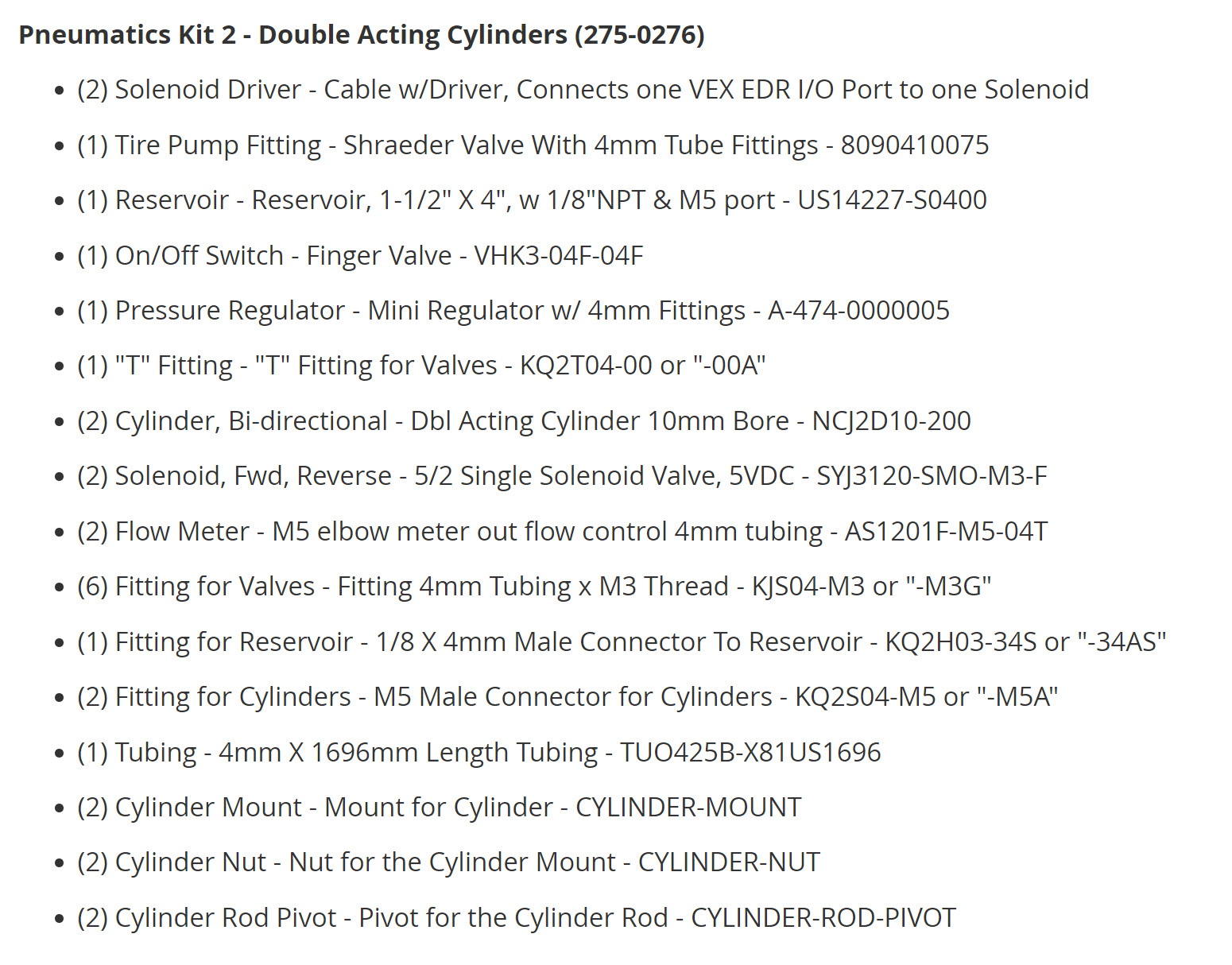

Пневматический комплект 2 - Цилиндры двойного действия (275-0276)

(2) Драйвер соленоида - Кабель с драйвером, соединяет один порт ввода/вывода VEX EDR с одним соленоидом
(1) Штуцер для насоса шин - клапан Шредера с фитингами для трубок 4 мм - 8090410075
(1) Резервуар - Резервуар, 1-1/2" X 4", с портом 1/8"NPT & M5 - US14227-S0400
(1) Переключатель включения/выключения - Пальцевой клапан - VHK3-04F-04F
(1) Регулятор давления - Мини-регулятор с фитингами 4 мм - A-474-0000005
(1) Тройник - Тройник для клапанов - KQ2T04-00 или "-00A"
(2) Двунаправленный цилиндр - цилиндр двойного действия, диаметр 10 мм - NCJ2D10-200
(2) Соленоид, передний, задний - 5/2 Односоленоидный клапан, 5 В постоянного тока - SYJ3120-SMO-M3-F
(2) Расходомер - угловой расходомер M5 с трубкой для регулирования расхода диаметром 4 мм - AS1201F-M5-04T
(6) Фитинг для клапанов - Фитинг для трубок диаметром 4 мм с резьбой M3 - KJS04-M3 или "-M3G"
(1) Фитинг для резервуара - штекерный соединитель 1/8 x 4 мм к резервуару - KQ2H03-34S или "-34AS"
(2) Фитинг для цилиндров - штекерный соединитель M5 для цилиндров - KQ2S04-M5 или "-M5A"
(1) Трубка - 4 мм x 1696 мм, длина трубки - TUO425B-X81US1696
(2) Крепление цилиндра - Крепление для цилиндра - КРЕПЛЕНИЕ ЦИЛИНДРА
(2) Гайка цилиндра - Гайка крепления цилиндра - ГАЙКА ЦИЛИНДРА
(2) Шарнир шатуна цилиндра - Шарнир для шатуна цилиндра - ШАТУН ЦИЛИНДРА

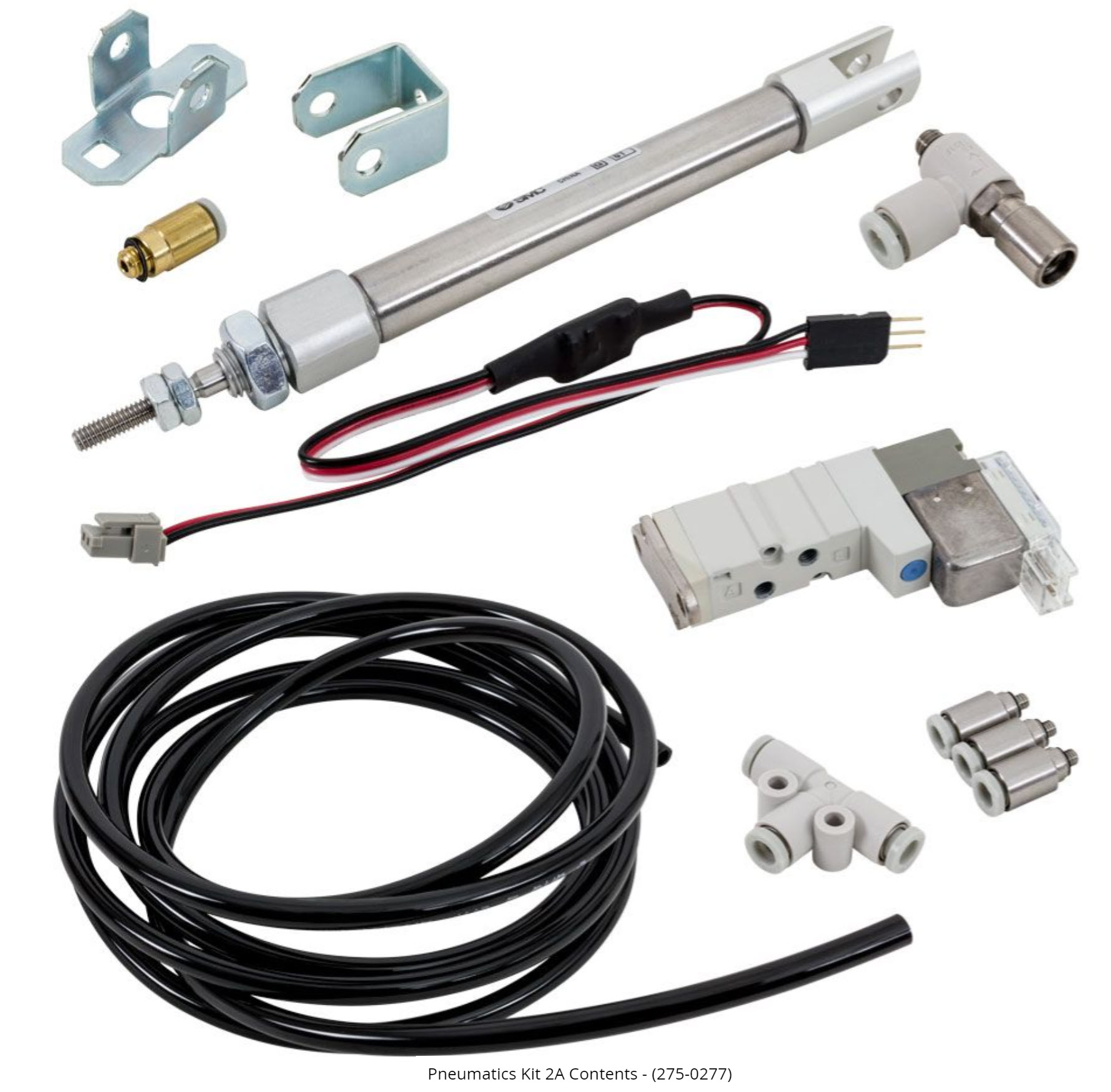

Состав пневматического комплекта 2А, детали которого сгруппированы по категориям.

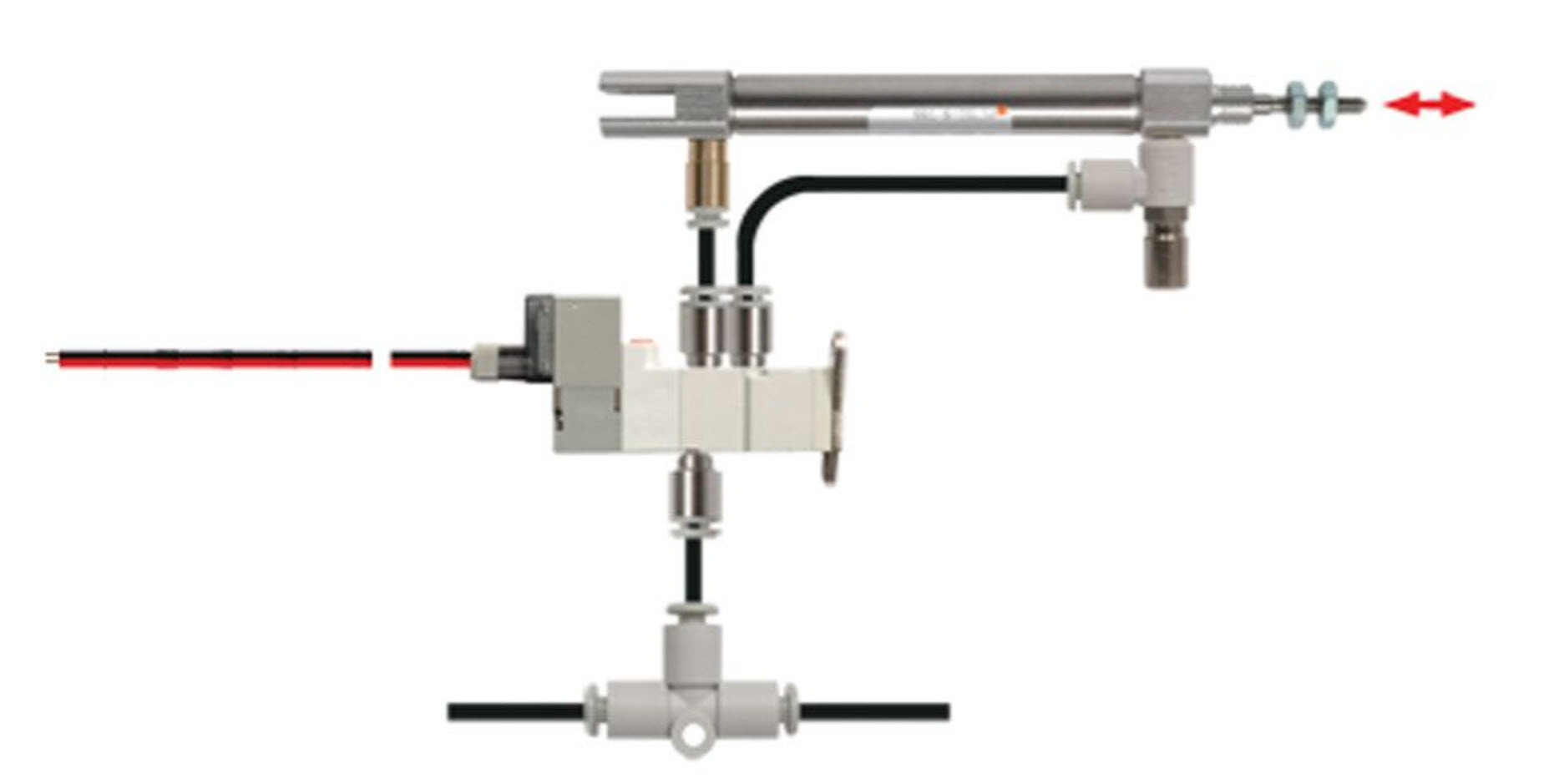

Пример дополнительного пневматического цилиндра двойного действия, который можно собрать, используя детали из пневматического комплекта 1A.

Пневматический комплект 2A — дополнительный цилиндр двойного действия содержит все компоненты для добавления в вашу систему дополнительного пневматического цилиндра двойного действия.

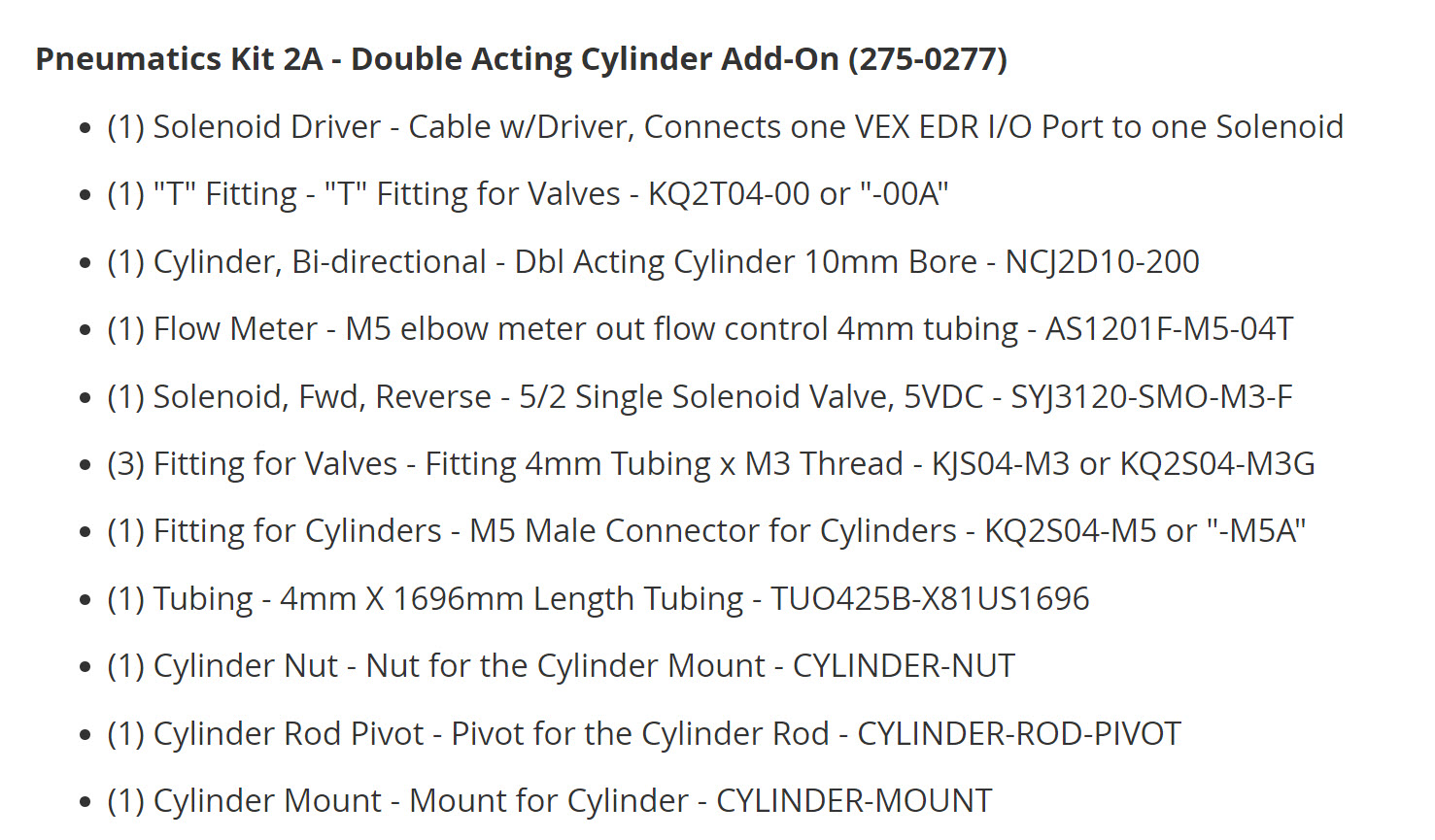

Пневматический комплект 2A - Дополнительный цилиндр двойного действия (275-0277)

(1) Кабель с драйвером соленоида, соединяет один порт ввода/вывода VEX EDR с одним соленоидом.
(1) Тройник - Тройник для клапанов - KQ2T04-00 или "-00A"
(1) Двунаправленный цилиндр - цилиндр двойного действия, диаметр 10 мм - NCJ2D10-200
(1) Расходомер - угловой расходомер M5 с трубкой для регулирования расхода диаметром 4 мм - AS1201F-M5-04T
(1) Соленоид, передний, задний - 5/2 Односоленоидный клапан, 5 В постоянного тока - SYJ3120-SMO-M3-F
(3) Фитинг для клапанов - Фитинг для трубок 4 мм x резьба M3 - KJS04-M3 или KQ2S04-M3G
(1) Фитинг для цилиндров - штекерный соединитель M5 для цилиндров - KQ2S04-M5 или "-M5A"
(1) Трубка - 4 мм x 1696 мм, длина трубки - TUO425B-X81US1696
(1) Гайка цилиндра - Гайка крепления цилиндра - ГАЙКА ЦИЛИНДРА
(1) Шарнир шатуна цилиндра - Шарнир для шатуна цилиндра - ШАТУН ЦИЛИНДРА
(1) Крепление цилиндра - Крепление для цилиндра - КРЕПЛЕНИЕ ЦИЛИНДРА

Дополнительные детали

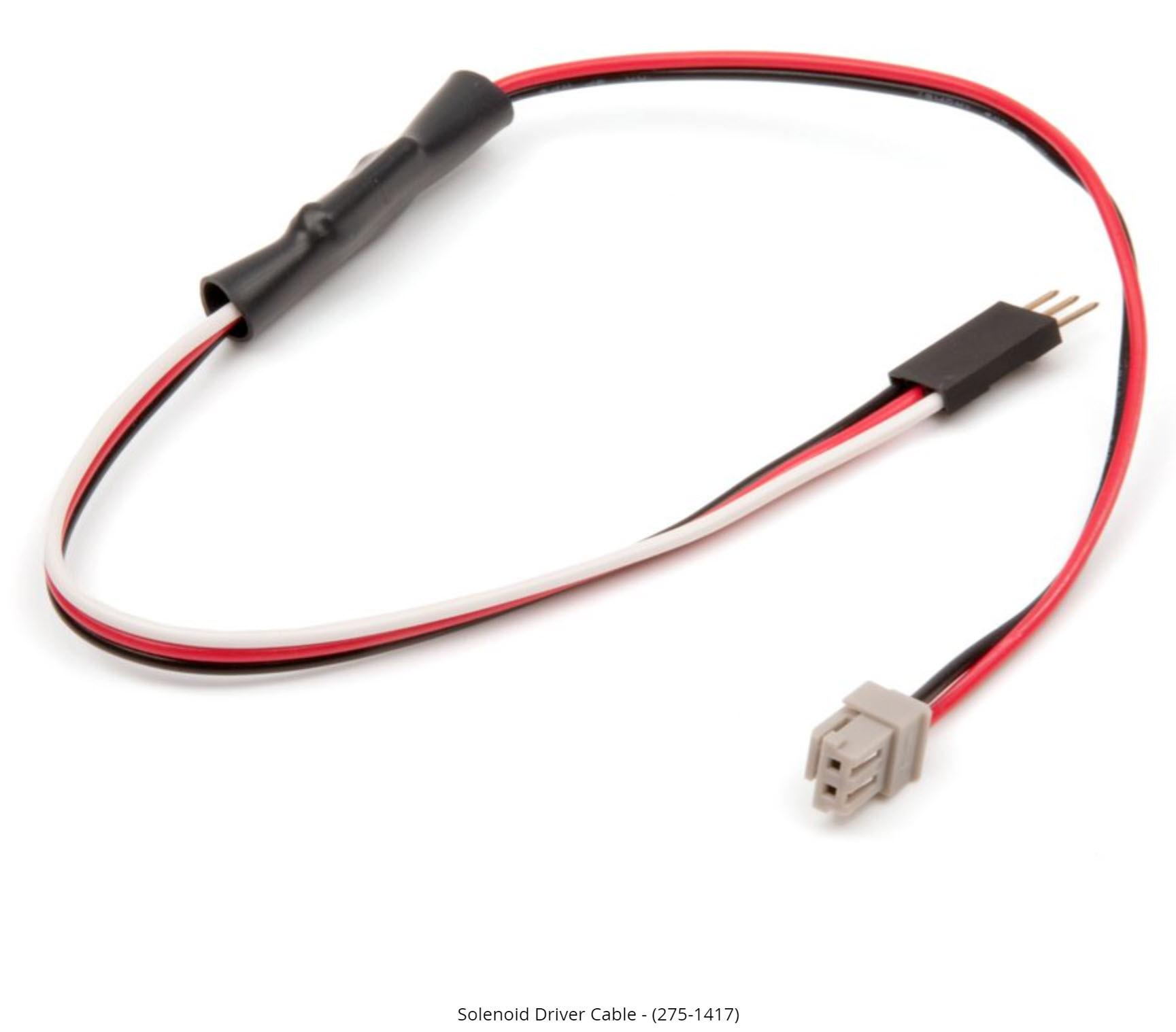

Деталь кабеля управления соленоидом.

Кабель привода соленоида (2 шт.) содержит два кабеля привода соленоида для замены в случае повреждения оригинального кабеля привода соленоида.

Деталь пневматической трубки.

Доступны дополнительные пневматические трубки, позволяющие разделять пневматические компоненты на большие расстояния.
