Важной проблемой при работе с пневматической системой VEX является утечка воздуха. Любые утечки воздуха в системе снизят общее давление и количество циклов (выдвижение/втягивание), которые сможет выполнить пневматическая система.

Предотвращение утечек в арматуре резервуара

Схема, иллюстрирующая компоненты и компоновку устаревшей пневматики в робототехнике V5, демонстрирующая различные детали и их соединения для лучшего понимания системы.

Схема компонентов V5 Legacy Pneumatics, иллюстрирующая различные детали и их соединения, используемые в робототехнике для управления пневматическими системами.

Фитинги воздушного резервуара состоят из клапана шинного насоса Schrader и фитинга резервуара.

Резьба фитинга резервуара уже покрыта тефлоном, обеспечивающим герметичное уплотнение.

Схема, иллюстрирующая компоненты и компоновку устаревшей пневматики в робототехнических системах V5, демонстрирующая различные детали и их соединения для эффективной работы пневматики.

Схема, иллюстрирующая компоненты и компоновку устаревшей пневматики в робототехнических системах V5, на которой выделены ключевые детали и их соединения для лучшего понимания работы пневматики.

Один слой тефлоновой ленты можно обернуть вокруг резьбы шиномонтажа Schrader перед тем, как ввинчивать его в отверстие воздушного резервуара. Это поможет сделать герметичное уплотнение.

Схема, иллюстрирующая компоненты и компоновку устаревшей пневматики в системе V5, на которой выделены ключевые детали и их соединения для лучшего понимания работы пневматики.

Схема, иллюстрирующая компоненты и компоновку пневматической системы V5 Legacy, демонстрирующая различные детали и их соединения для образовательных целей по робототехнике.

Фитинг шинного насоса Schrader и фитинг резервуара можно надежно ввинтить в отверстия на концах воздушного резервуара с помощью гаечного ключа на 7/16 дюйма.

Предотвращение утечек в цилиндрах и фитингах клапанов

Схема, иллюстрирующая компоненты и компоновку устаревших пневматических систем в робототехнике V5, демонстрирующая различные детали и их соединения для лучшего понимания функциональности системы.

Схема устаревших пневматических компонентов для робототехнической системы V5, иллюстрирующая различные детали и их соединения, используемая в образовательных целях в описании категории V5.

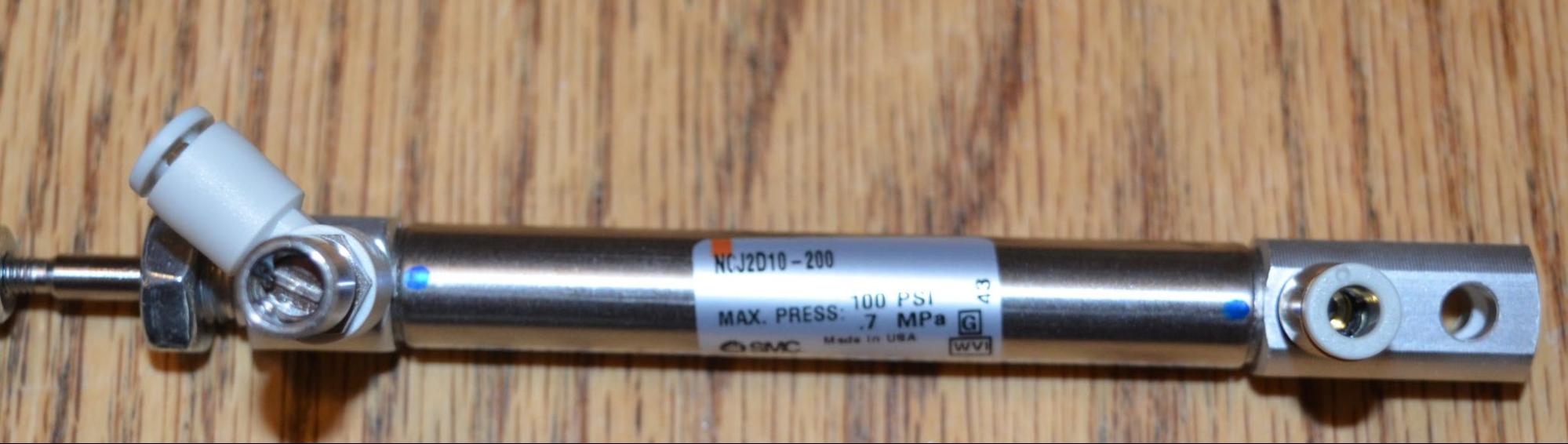

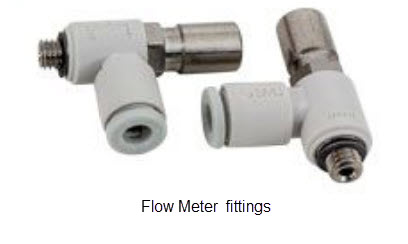

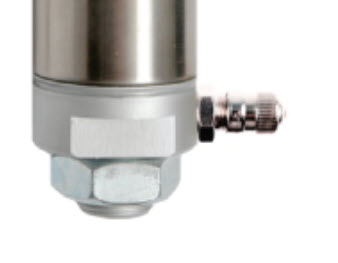

Фитинги для пневматических цилиндров включают в себя фитинги для цилиндров и расходомеры.

Схема, иллюстрирующая компоненты и компоновку пневматической системы V5 Legacy, включая клапаны, датчики и трубные соединения, используемые в робототехнике.

Схема, иллюстрирующая компоненты и компоновку устаревшей пневматики в робототехнической системе V5, демонстрирующая различные детали и их соединения в образовательных целях.

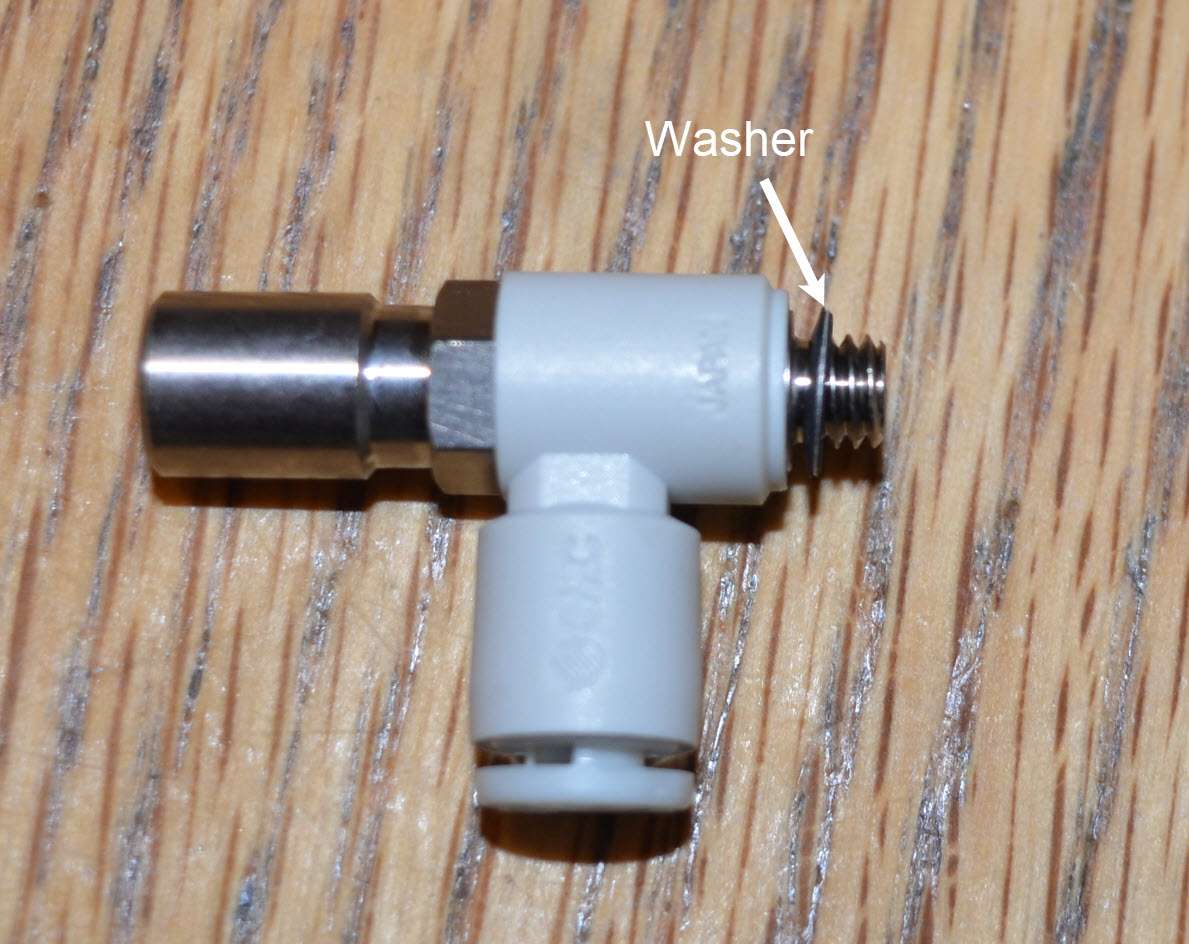

Эти фитинги имеют шайбу, которая поможет создать герметичное уплотнение.

Схема, иллюстрирующая компоненты и компоновку устаревшей пневматики в робототехнике V5, на которой выделены ключевые детали и их соединения для лучшего понимания системы.

Используя небольшие плоскогубцы, осторожно затяните фитинги примерно на ¼ оборота после затяжки от руки.

Схема, иллюстрирующая компоненты и компоновку устаревшей пневматики в робототехнике V5, на которой выделены ключевые детали и их соединения для лучшего понимания функциональности системы.

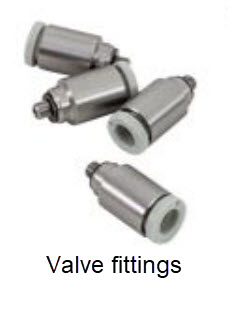

В пневматических электромагнитных клапанах используются клапанные фитинги.

Схема, иллюстрирующая компоненты и конфигурацию устаревшей пневматики в робототехнических системах V5, на которой выделены ключевые детали и их соединения для эффективной работы.

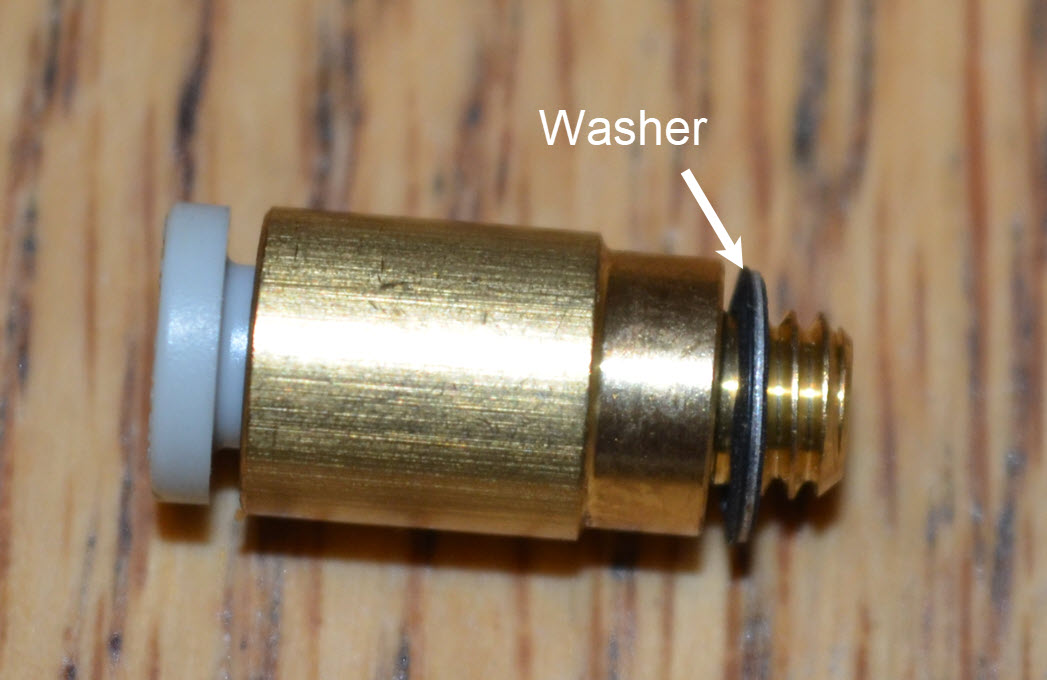

Фитинги клапана также имеют шайбы для создания герметичного уплотнения.

Эти фитинги также следует затянуть на ¼ оборота от руки с помощью небольших плоскогубцев.

Резка, вставка и освобождение пневматических трубок

Схема компонентов VEX V5 Legacy Pneumatics, иллюстрирующая установку и расположение различных деталей, используемых в системе для робототехнических приложений.

Пневматическую трубку, используемую для подключения пневматических устройств, можно разрезать острыми ножницами.

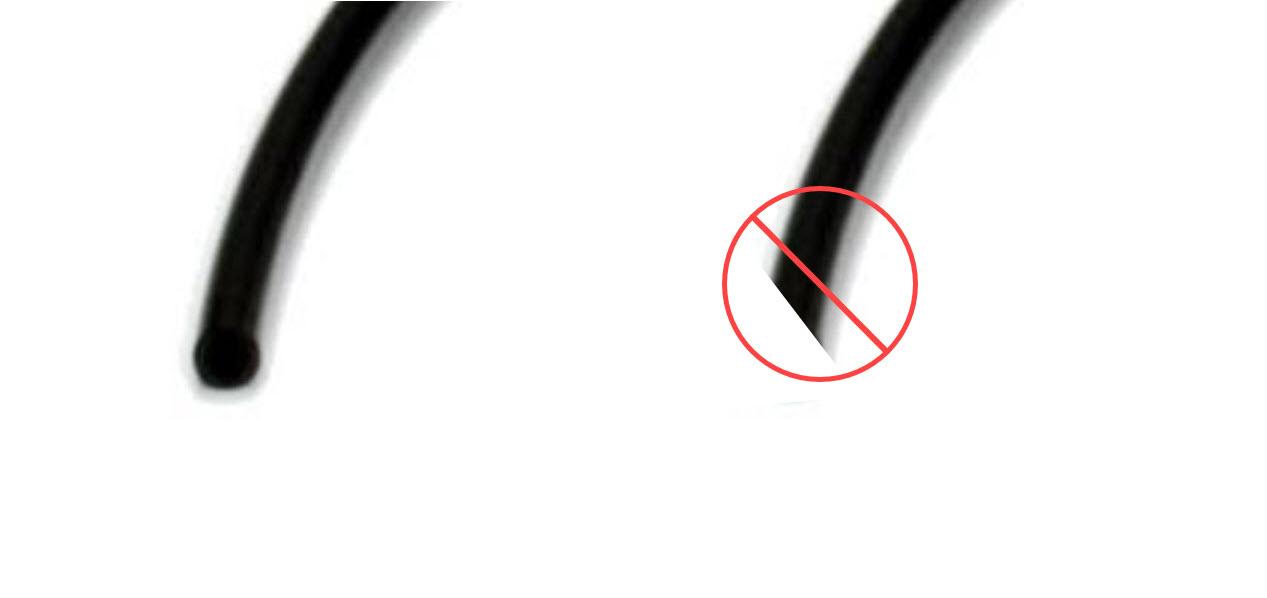

Чтобы создать герметичное уплотнение, обязательно разрежьте трубку прямо поперек, чтобы получился квадратный конец. Не обрезайте трубку под углом.

Примечание. Чем длиннее трубка между клапаном и пневматическим цилиндром, тем больше давления воздуха будет теряться при каждом включении цилиндра.

Схема, иллюстрирующая устаревшие пневматические компоненты и их конфигурации в робототехнических системах V5, с выделением ключевых деталей и соединений для понимания их функциональности.

Схема компонентов пневматической системы VEX V5 Legacy, иллюстрирующая компоновку и соединения пневматических элементов, включая цилиндры, клапаны и подачу воздуха, соответствующие описанию категории V5.

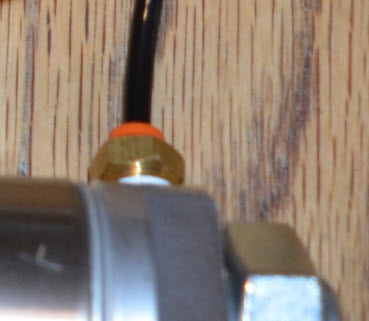

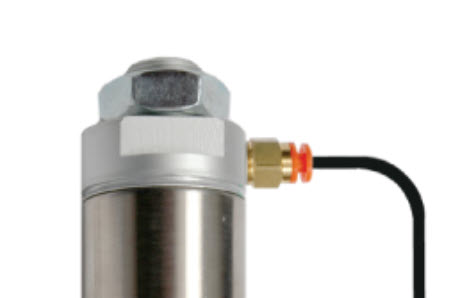

Все фитинги для пневматических трубок принимают трубку, просто вставляя трубку в фитинг до упора.

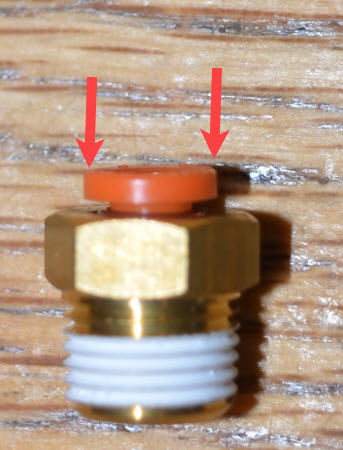

Убедитесь, что пневматическая трубка полностью вставлена в фитинг. Трубка должна пройти через резиновое кольцевое уплотнение, чтобы обеспечить герметичность.

Чтобы освободить трубку, необходимо надавить на внешнюю манжету фитинга по направлению к фитингу, после чего трубку можно будет снять.

Тестирование на утечки

Схема, иллюстрирующая компоненты и компоновку пневматической системы V5 Legacy, включая клапаны, трубки и источники давления, используемые в робототехнике.

Если ваша пневматическая система не удерживает давление воздуха в течение определенного периода времени, где-то в системе есть утечка воздуха.

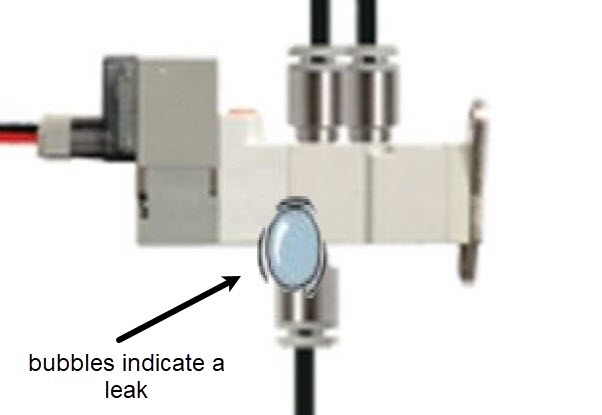

Один из способов проверить наличие утечки воздуха — нанести небольшое количество мыльного раствора на места соединения фитингов. Если в одном из этих мест появляются пузырьки, значит, имеется утечка воздуха, и фитинг необходимо затянуть.

ПримечаниеНе наносите мыльный и водный раствор на электронные соединения.
