В следующей статье описывается, как подготовить поле VRC для прикрепления кодовых полос поля Positioning System™ (GPS) вашем роботе.

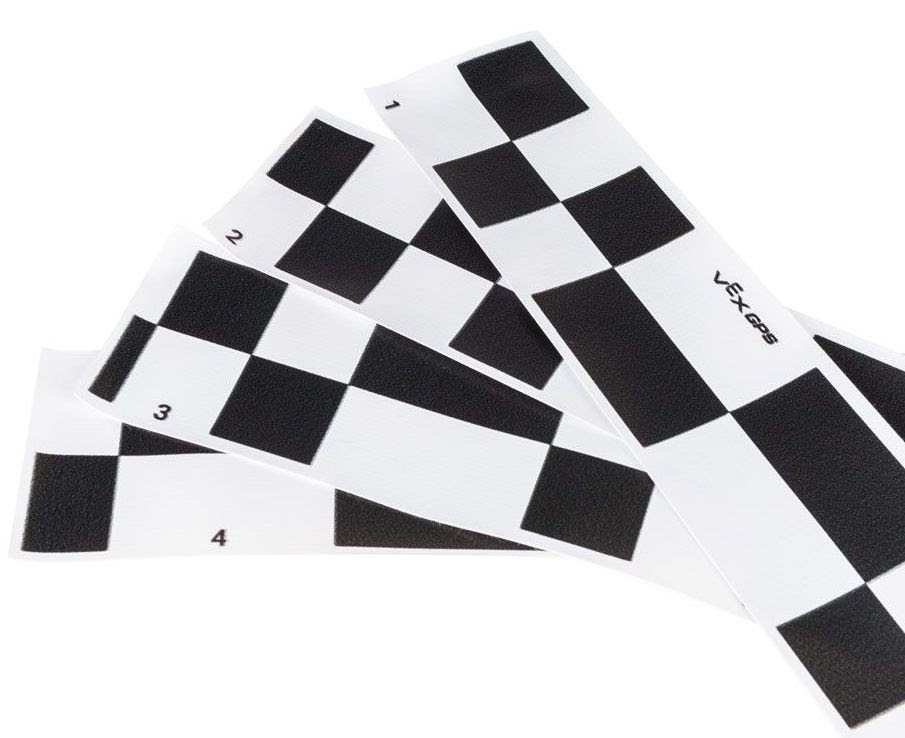

Фрагменты полоски с кодом поля GPS.

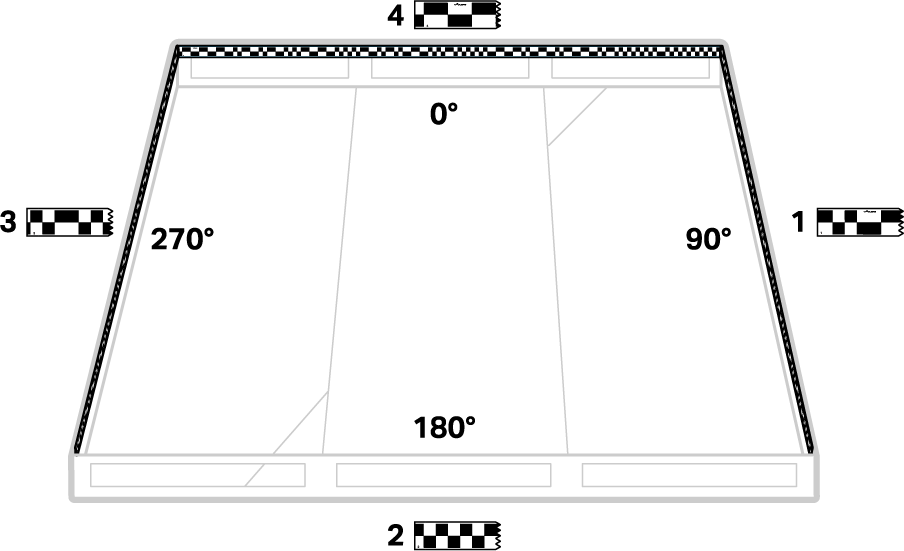

Вид под углом на пустое игровое поле V5, в каждую стену которого вставлены поликарбонатные панели, обращенные внутрь.

Вставьте панели из поликарбоната в каждую стену соревновательного поля так, чтобы бумага/пленка была обращена к игровым элементам.

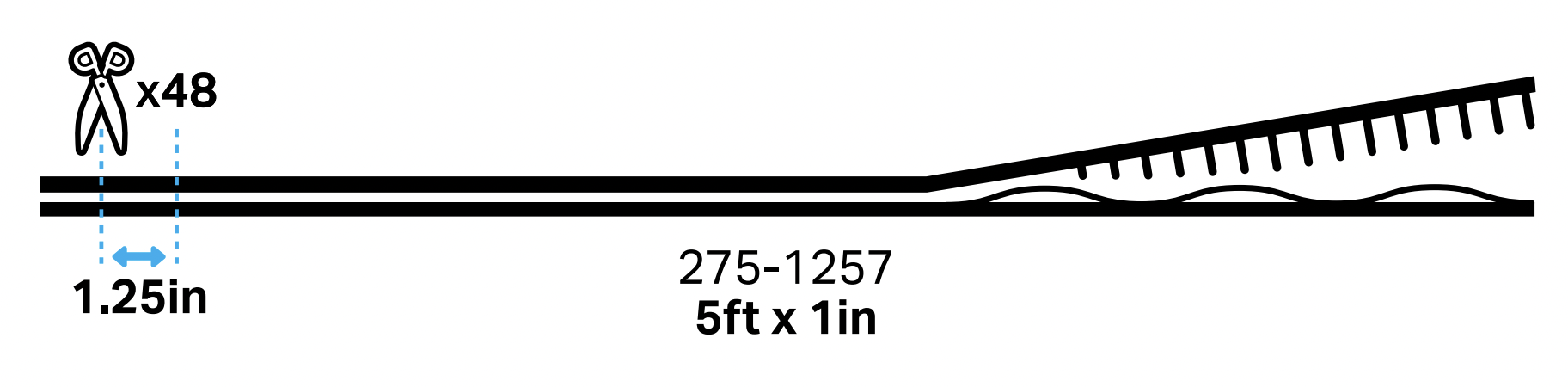

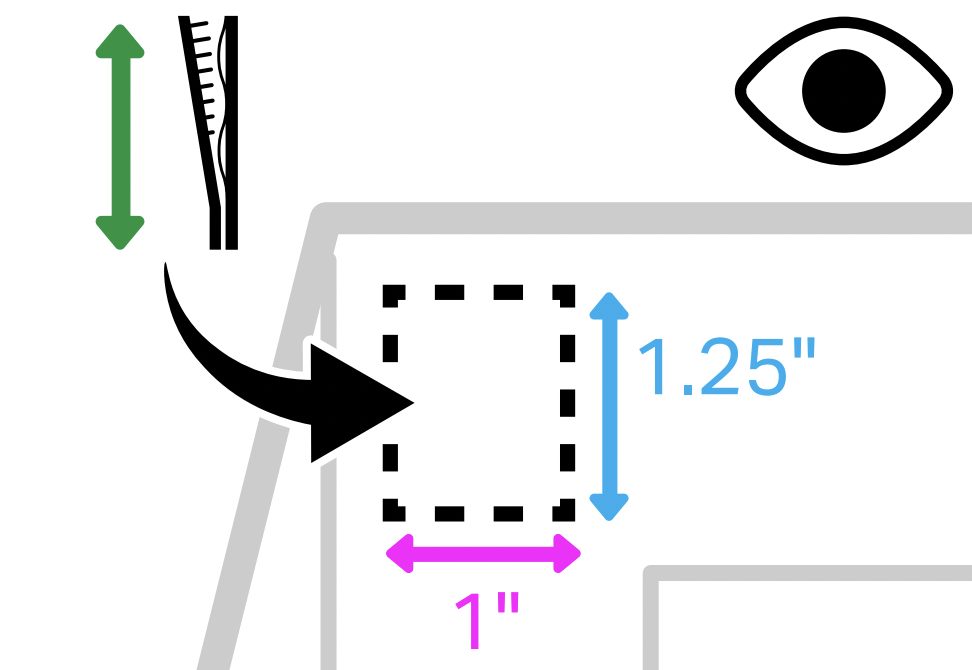

Схема клейкой ленты на липучке, длина которой изначально составляет 5 футов, а ширина — 1 дюйм. Значок ножниц указывает на то, что клейкую часть следует разрезать на кусочки длиной 1,25 дюйма.

Возьмите клейкий клей Hook & Loop Adhesive и разрежьте его на 48 частей размером 1,25 x 1,00 дюйма (3,18 x 2,54 см).

Схема, показывающая, что вырезанный кусок самоклеящейся ленты на липучке следует приклеивать к полевой стене, начиная с угла.

Приклейте клейкую петлю Hook & вертикально, прикрепив часть клейкой ленты Hook & стороной с петлей к стене поля.

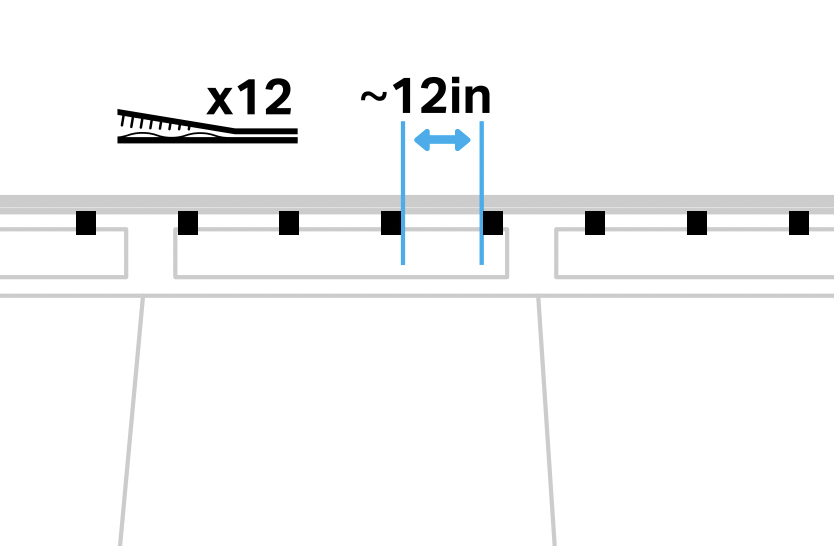

Схема, показывающая, что вырезанные детали с липучкой следует приклеивать к полевой стене через каждые 12 дюймов.

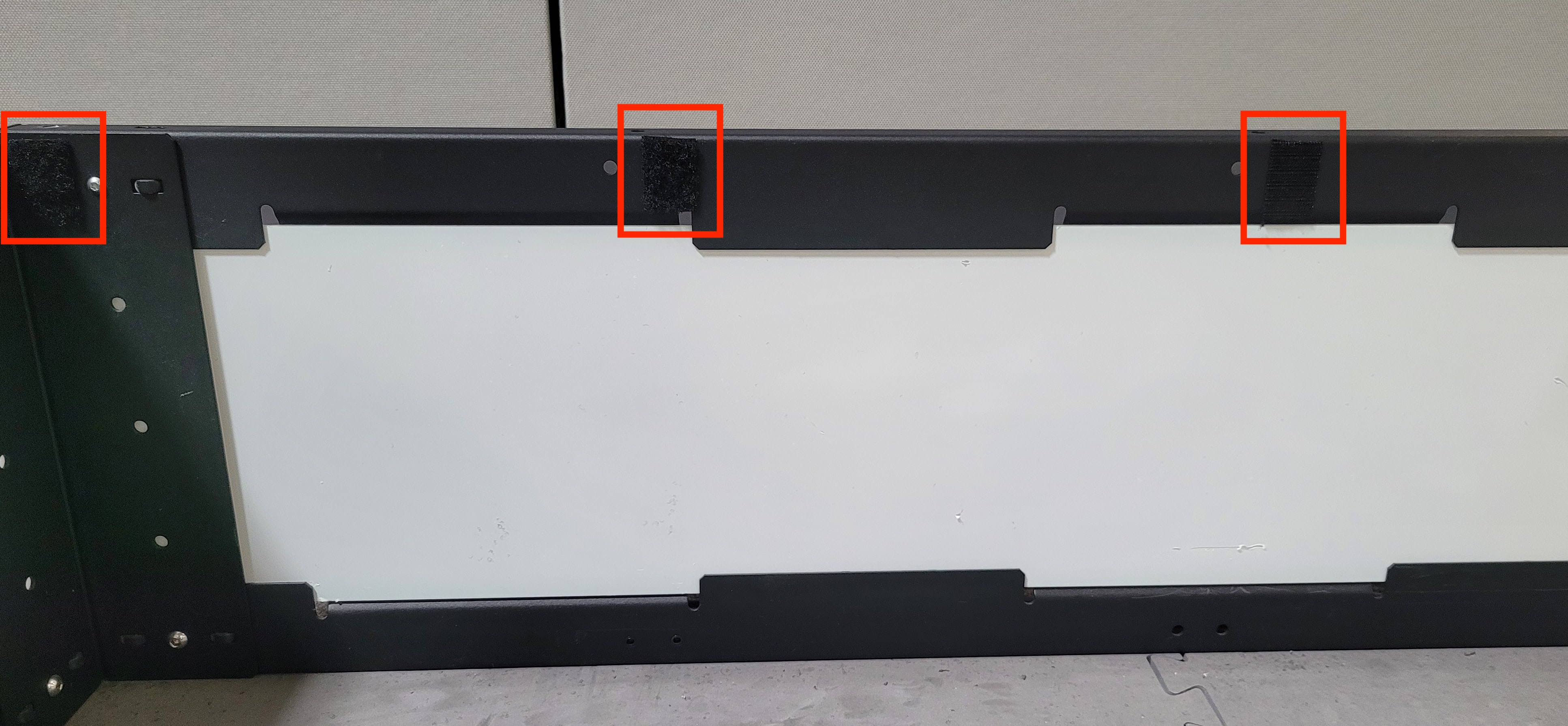

Пример изображения вырезанных кусочков самоклеящейся ленты на липучках, которые приклеиваются к полевой стене каждые 12 дюймов и выделены на снимке.

Двенадцать частей размером 1,25 x 1,00 дюйма (3,18 x 2,54 см) будут использованы для каждой из 4 полевых стен. Поместите каждую часть клейкой петли Hook & на расстоянии 12 дюймов (30,48 см) друг от друга.

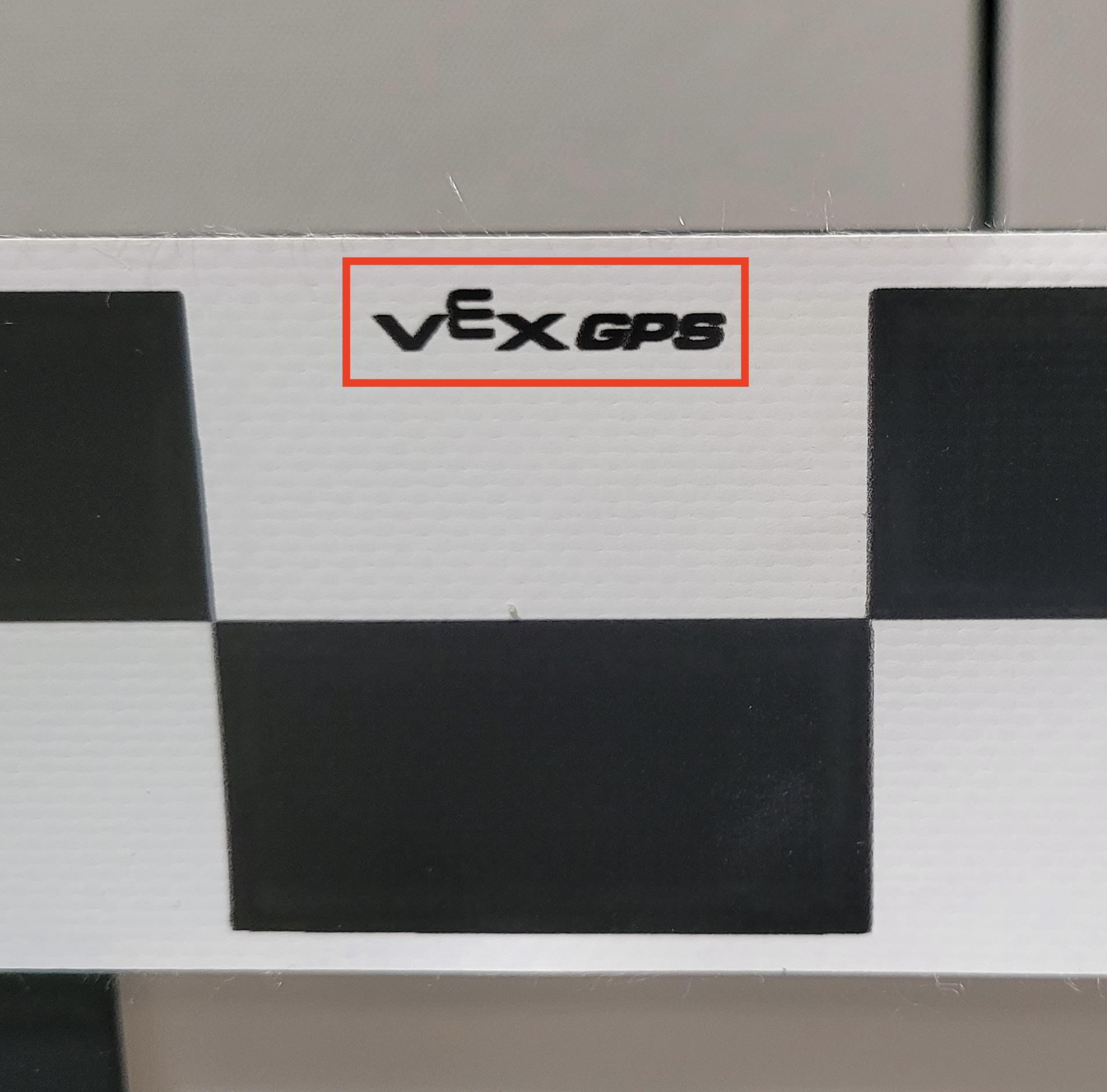

Крупный план полосы с полевым кодом GPS, на которой виден логотип VEX GPS, указывающий на ориентацию устройства.

Чтобы определить верхнюю сторону полосок кода поля GPS, логотип «VEX GPS» должен быть расположен правой стороной вверх.

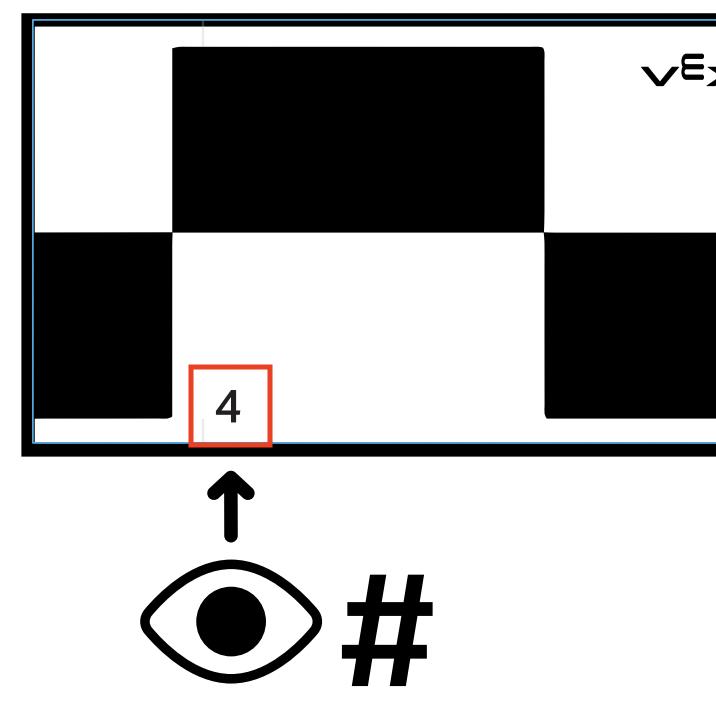

На изображении показан нижний левый угол полоски с полевым кодом GPS, где выделена метка с номером 4.

В левом нижнем углу каждой полосы кода поля GPS будет цифровая метка № 1–4.

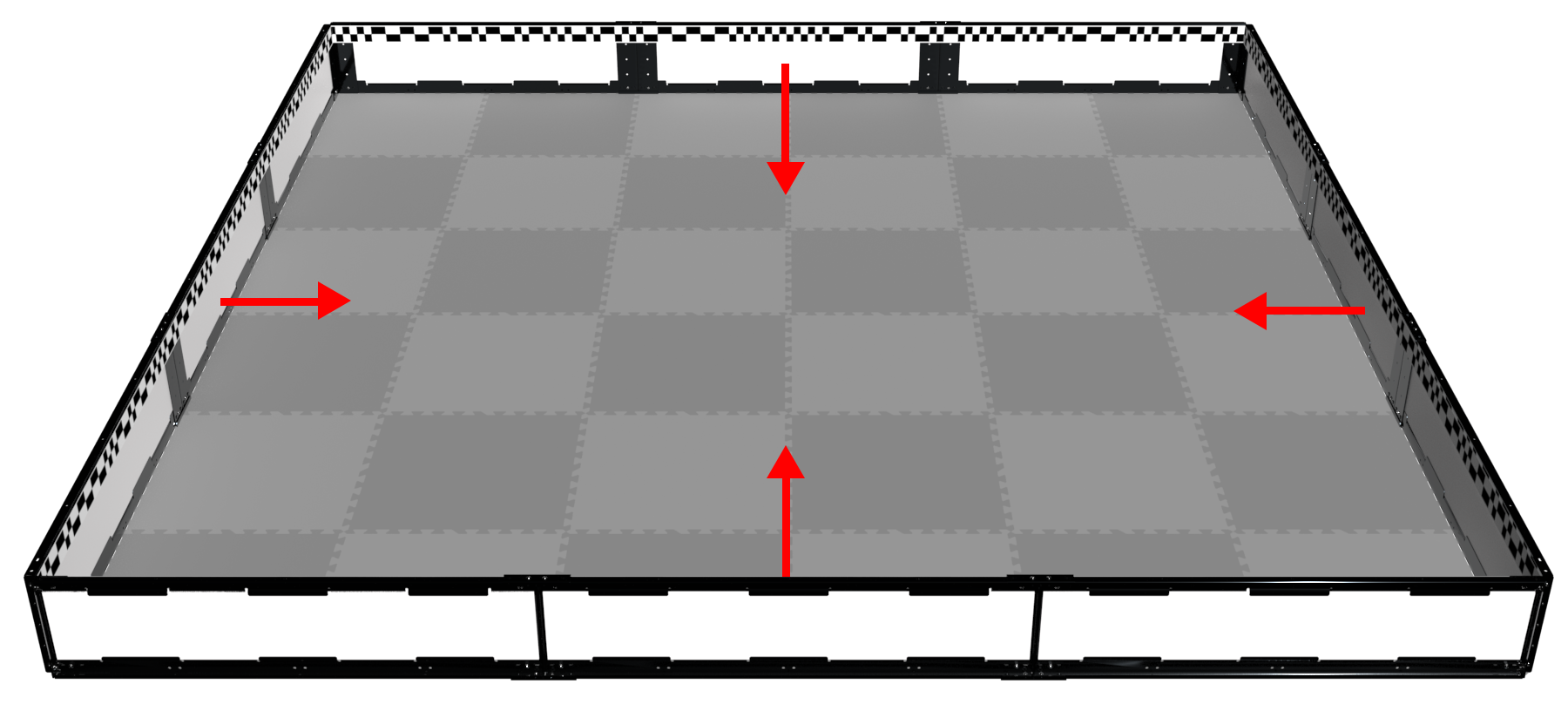

Схема пустого игрового поля V5 с обозначениями, указывающими, что номера GPS-полос соответствуют определенной стороне стен поля.

Прикрепите полоски с кодами полей GPS в соответствии с их номерами на соответствующей стене.

Полоска с кодом поля GPS №1 будет размещена на стене под углом 90°.
Полоска с кодом поля GPS №2 будет размещена на стене под углом 180°.
Полоска с кодом поля GPS №3 будет размещена на стене под углом 270°.
Полоса кода поля GPS № 4 будет размещена на стене с углом 0°.

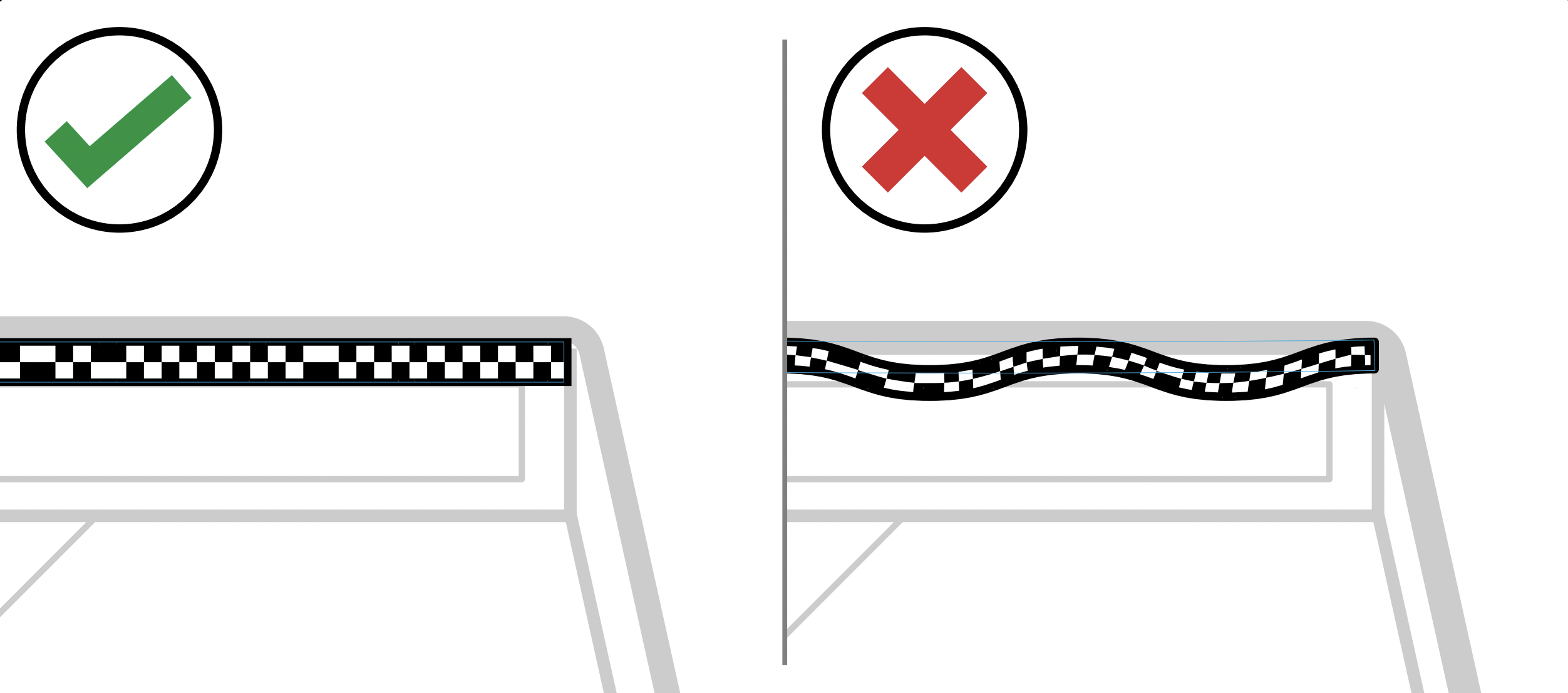

Схема, показывающая, что полосы с GPS-кодом должны быть прикреплены плотно к полевым стенам без каких-либо изгибов или лишнего провисания.

Прикрепляя полоски с полевым кодом GPS, убедитесь, что они ровно прилегают к стенам поля. Между полосой кода поля GPS и стеной поля не должно быть больших зазоров.
