Цветовой код представляет собой комбинацию из 2–4 предварительно настроенных цветовых которые может идентифицировать датчик AI Vision. Чтобы иметь возможность создавать цветовые коды, сначала необходимо иметь 2 или более настроенных цветовых сигнатур. Прочтите Настройка цветовых подписей в VEXcode IQ , чтобы узнать, как настроить цветовую сигнатуру.
Выполните следующие шаги, чтобы узнать, как настроить цветовые коды в утилите AI Vision.
Задайте желаемые цветовые подписи в окне конфигурации.

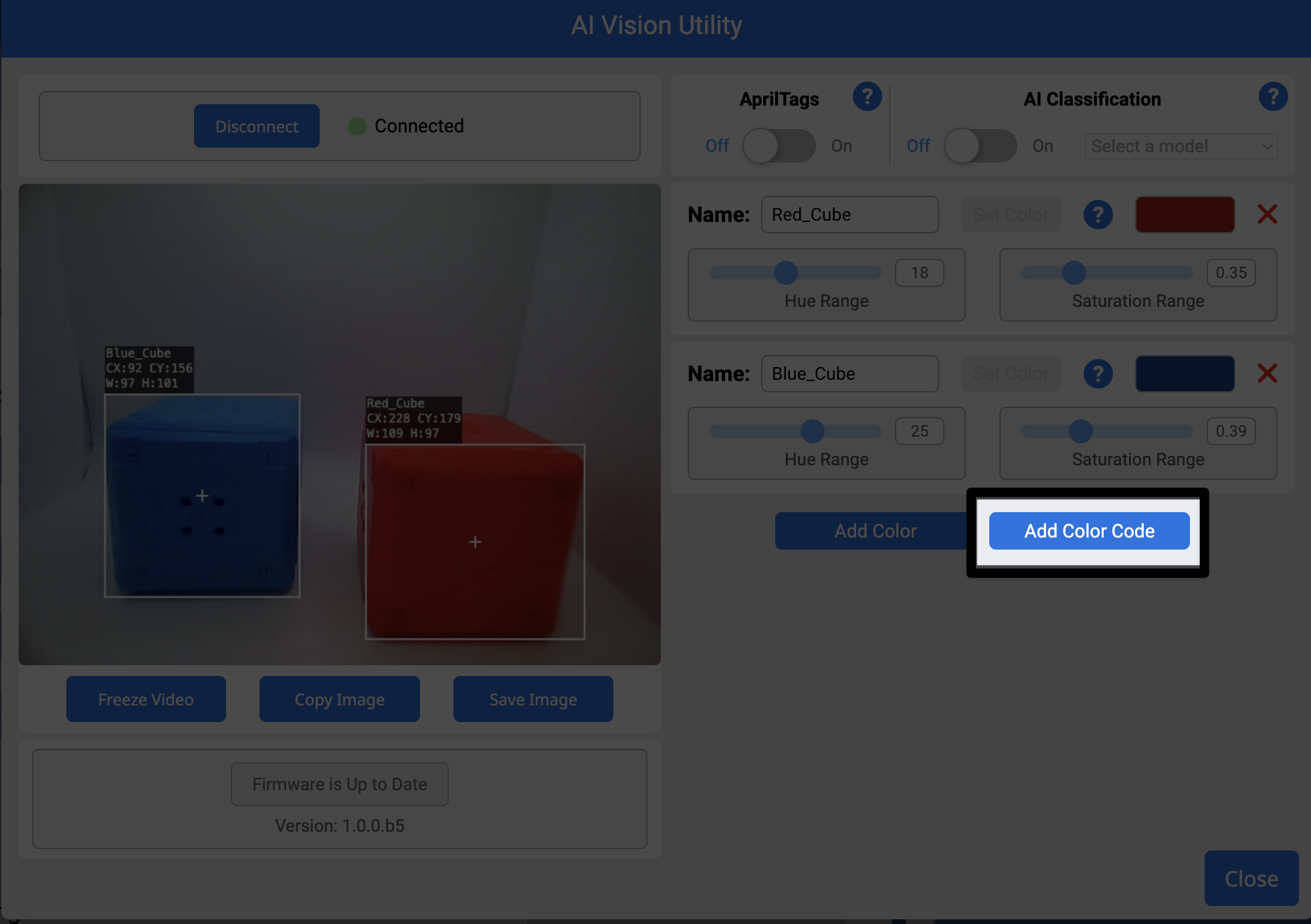

Кнопка «Добавить цветовой код» станет доступной после настройки 2 или более цветовых подписей. ВыберитеДобавьте цветовой код.

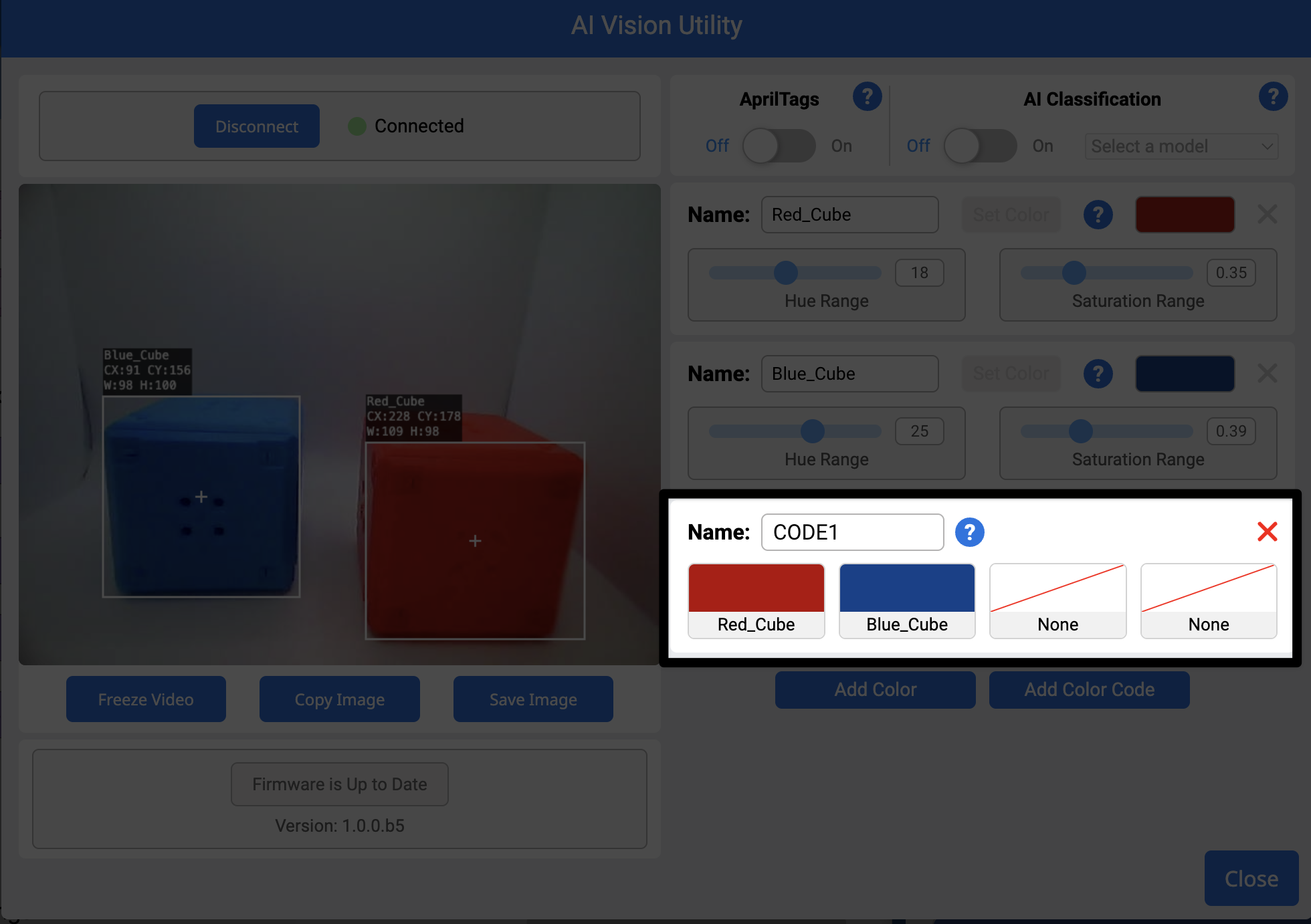

По умолчанию первые две настроенные цветовые сигнатуры будут установлены в новомцветовом коде.
Чтобы изменить цветовые сигнатуры, включенные в цветовой код, выберите цветовую сигнатуру(ы) внутри цветового кода, которую вы хотите изменить.

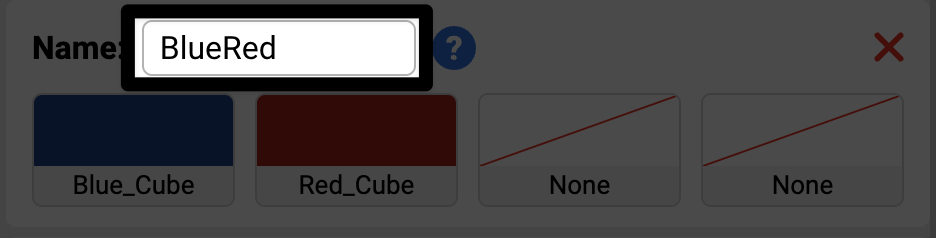

Измените название цветового кода, выбрав его в текстовом поле «Имя» и введя текст.

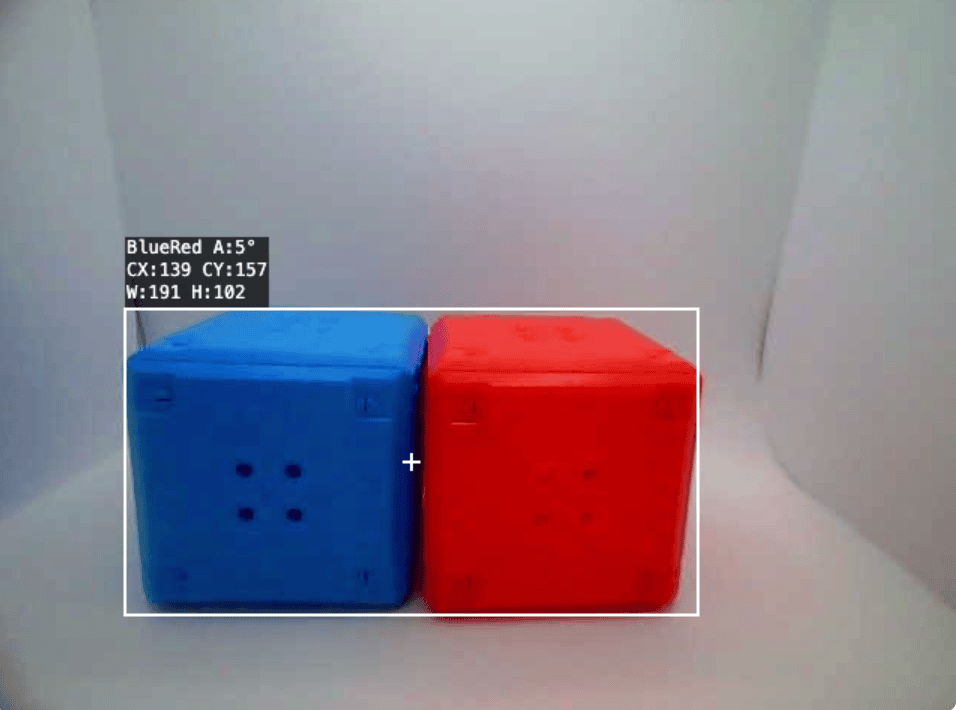

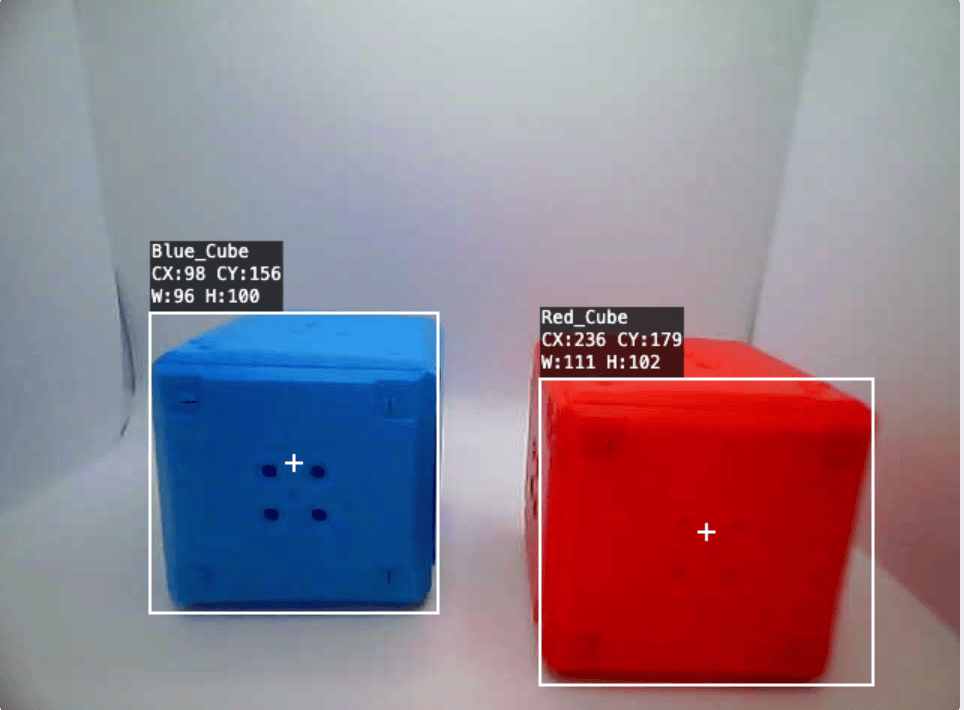

При обнаружении цветового кода убедитесь, что цвета точно выровнены; в противном случае они могут быть интерпретированы не как единый цветовой код, а как отдельные цветовые сигнатуры.

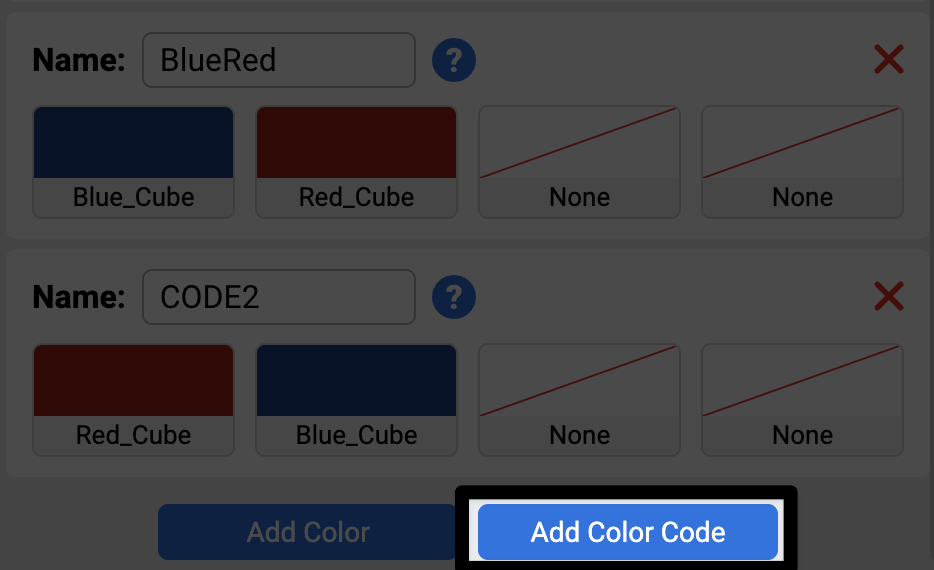

Дополнительные цветовые коды можно добавить, выбравДобавить цветовой код.
Примечание: Если цветовая сигнатура в настоящее время используется в цветовом коде, вы не сможете удалить ее, пока она не перестанет быть частью какого-либо существующего цветового кода.

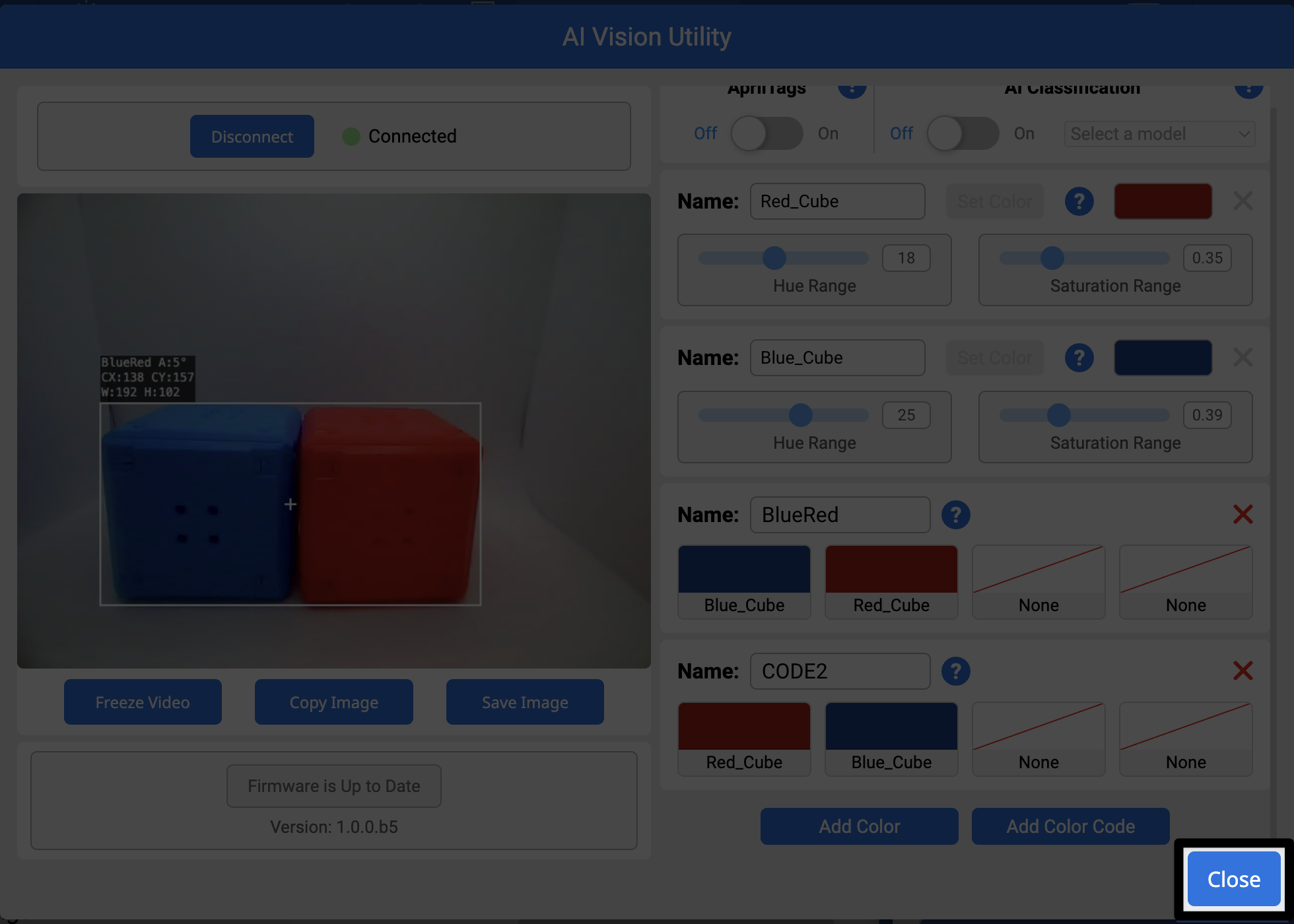

После того, как все необходимые цветовые коды установлены, выберите Закрыть.

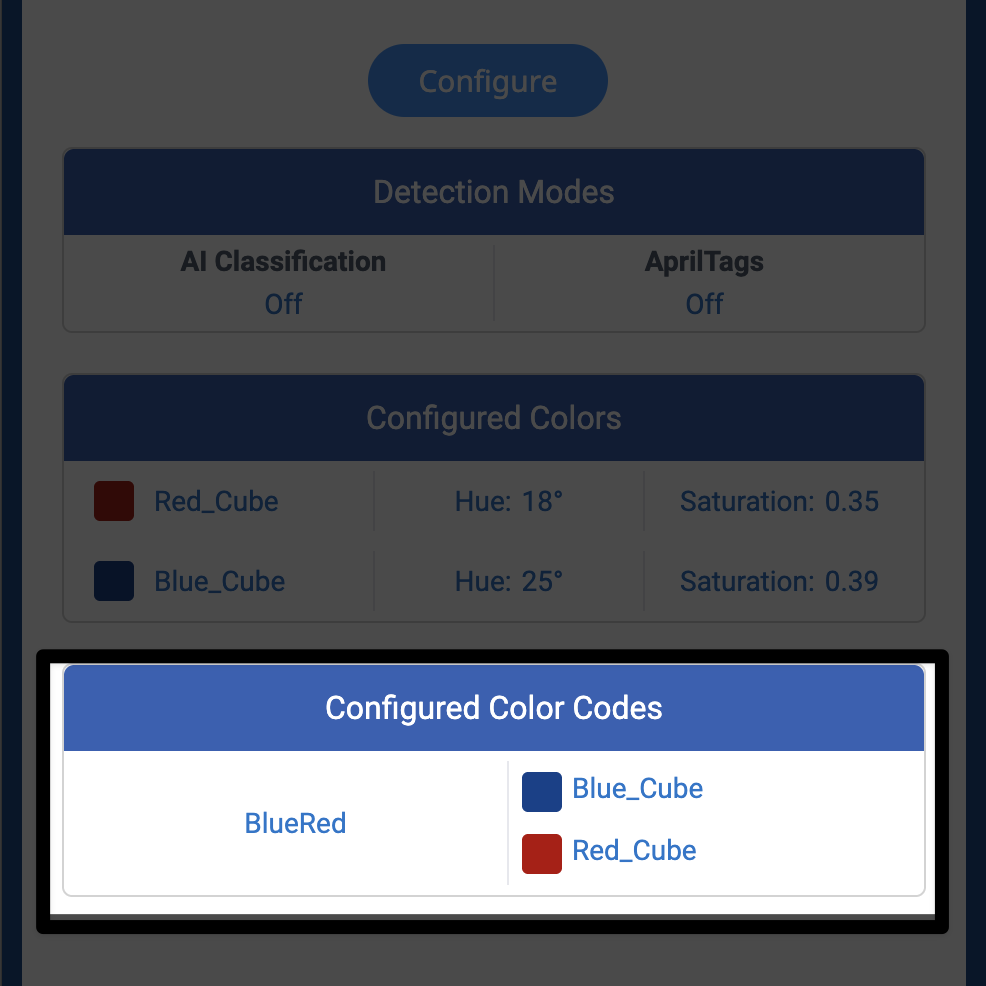

Все настроенные цветовые коды теперь будут отображаться в окне устройств IQ.
