Подключение контроллера дрона VEX AIR к VEXcode AIR – Библиотека VEX

Чтобы приступить к программированию дрона VEX AIR, вам сначала необходимо подключить сопряженный контроллер дрона VEX AIR к VEXcode AIR. Ниже приведены шаги по подключению контроллера через соединение USB-C.

Дополнительную информацию о сопряжении контроллера с дроном можно найти здесь.

Включите контроллер, нажав и удерживая кнопку Power пока светодиодный индикатор не начнет мигать белым цветом, затем отпустите. Данная анимация демонстрирует этот процесс.

Контроллер находится слева, кнопка питания включена, а USB-кабель подключен к порту USB-C. Справа конец кабеля USB-A подключен к компьютеру.

Подключите контроллер дрона VEX AIR к компьютеру с помощью кабеля USB-C.

Подключение к веб-версии VEXcode AIR

Чтобы получить доступ к веб-версии VEXcode AIR, перейдите по адресу codeair.vex.com в браузере Chrome.

Выберите значок Controller в правом верхнем углу.

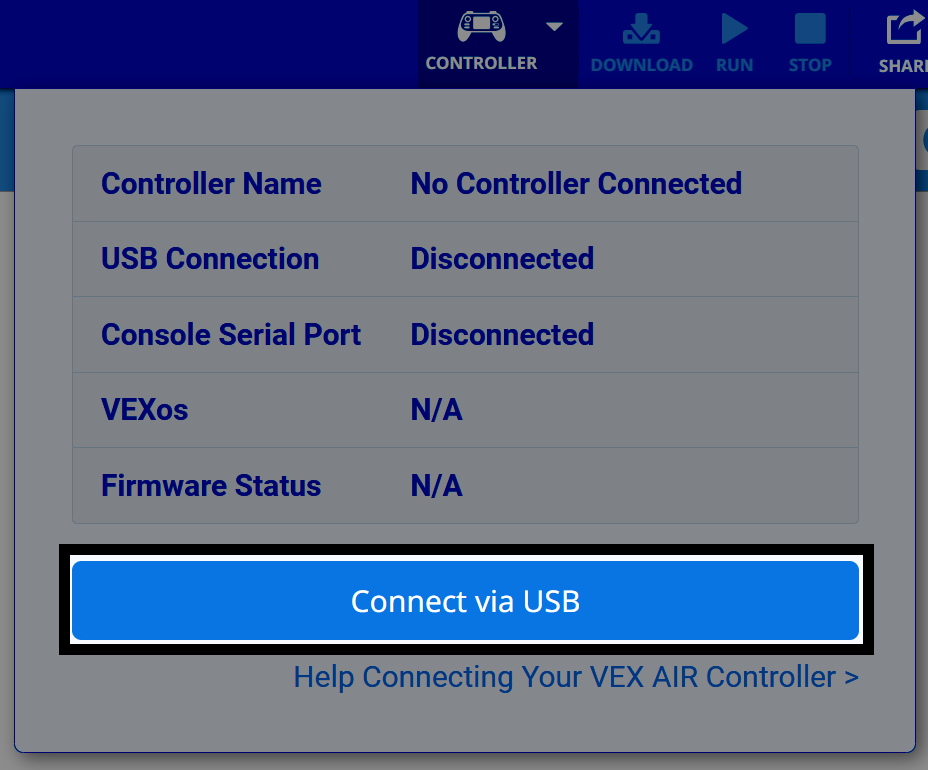

Окно состояния подключения, показывающее отсутствие подключенного контроллера, с выделенной кнопкой «Подключиться через USB» в нижней части.

В меню выберите Подключиться через USB.

macOS/Chromebook

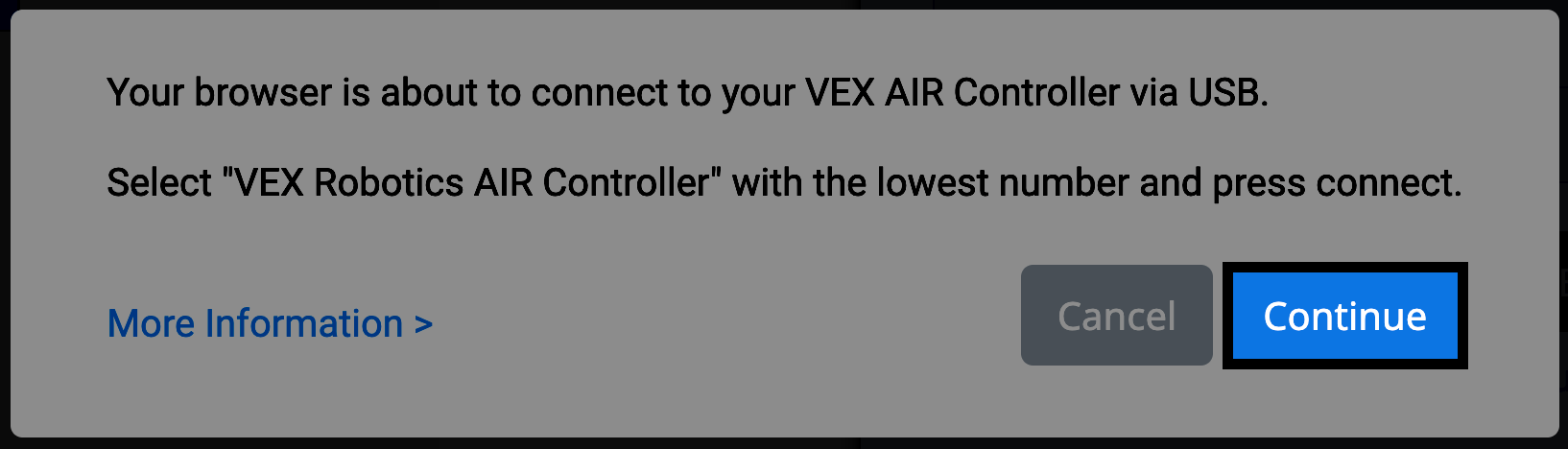

Диалоговое окно с инструкцией пользователю по подключению к контроллеру VEX AIR через USB с кнопками «Отмена» и «Продолжить».

Окна

В приглашении Windows на подключение указано значение "Ваш браузер собирается подключиться к контроллеру VEX AIR через USB. Выберите «Порт связи VEX Robotics» и нажмите «Подключиться». Кнопка «Продолжить» в правом нижнем углу подсвечена.

Выберите каждое изображение выше, чтобы увеличить его.

Появится подсказка в зависимости от вашего устройства. Выбрать Продолжить.

macOS/Chromebook

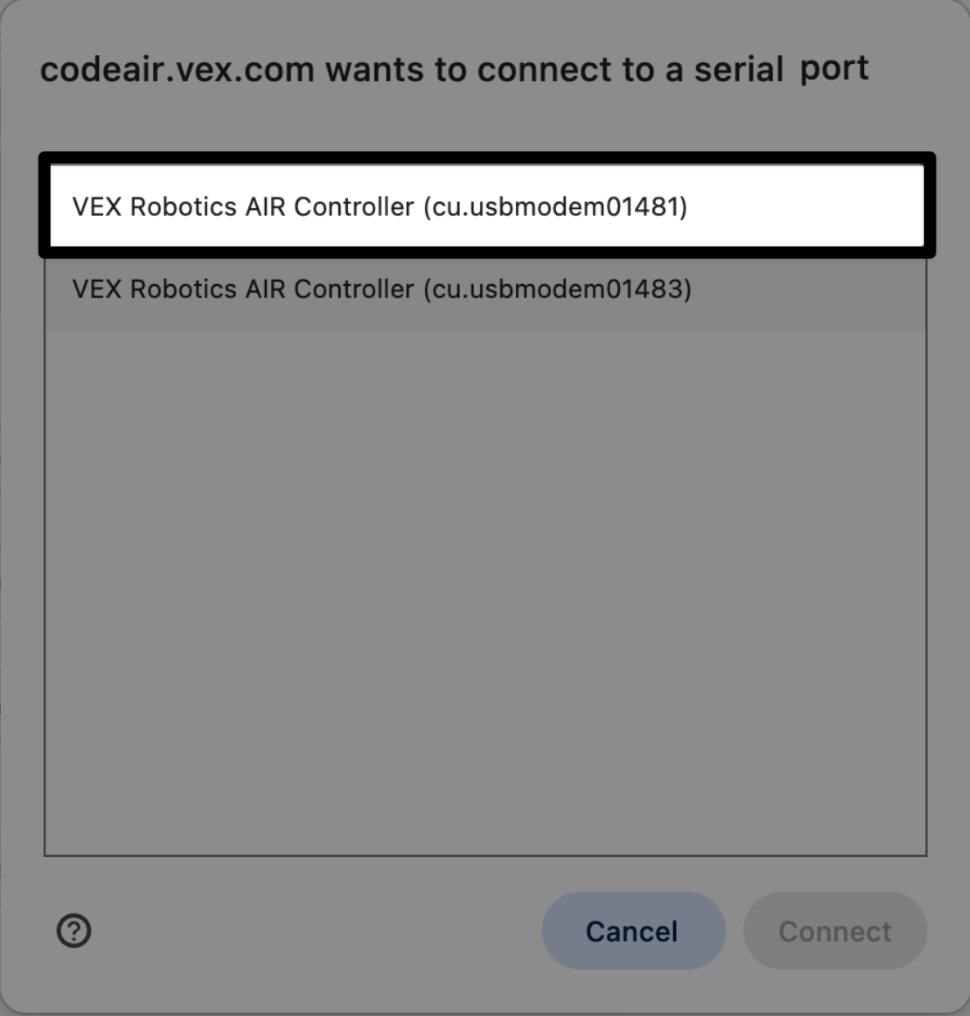

Диалоговое окно codeair.vex.com с запросом на подключение к последовательному порту, в котором выделен один из вариантов контроллера VEX Robotics AIR с меньшим идентификационным номером и кнопками «Отмена» и «Подключиться» ниже.

Окна

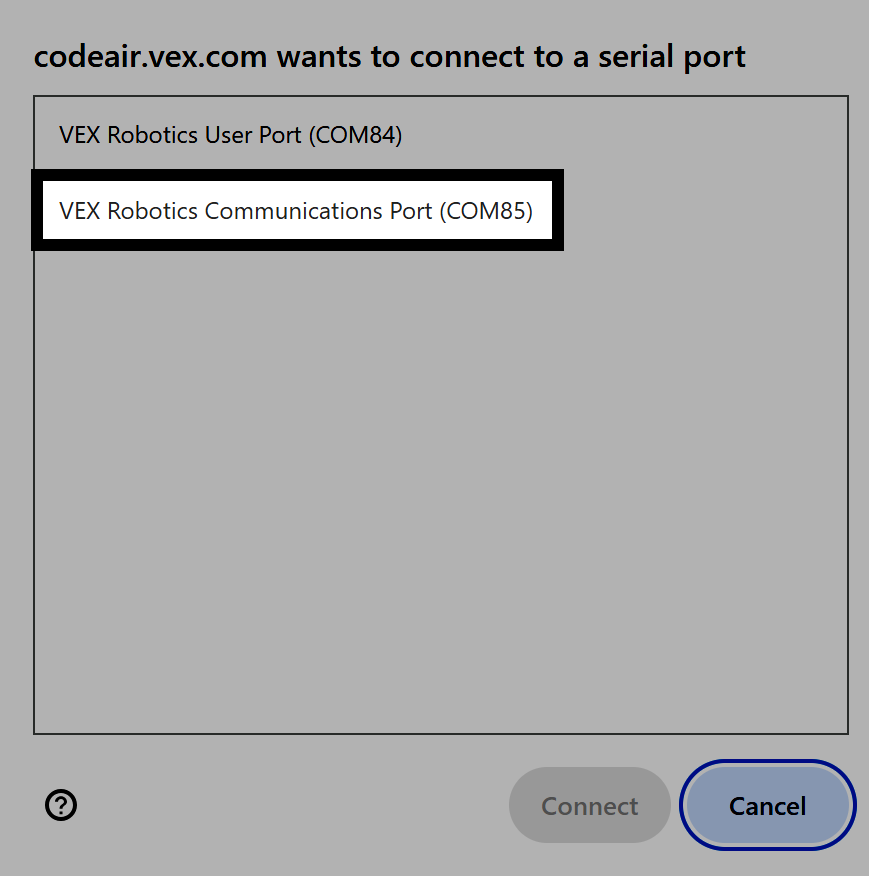

Окно выбора последовательного порта, в котором выделен порт связи VEX Robotics COM85.

Выберите каждое изображение выше, чтобы увеличить его.

macOS/Chromebook: выберите робота с из идентификационным номером из списка.
Windows: Выберите вариант с Коммуникационным портом.

macOS/Chromebook

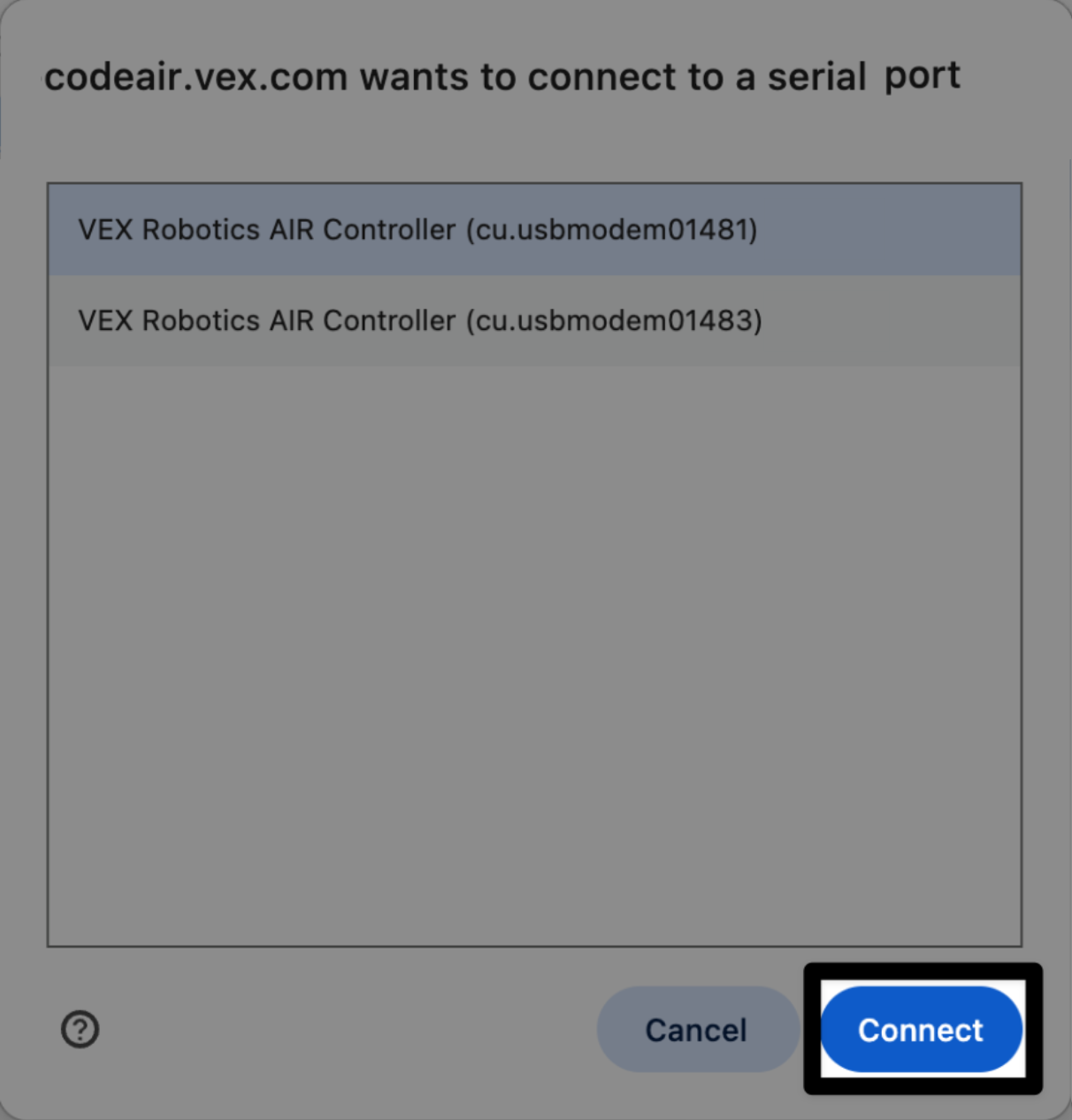

Диалоговое окно codeair.vex.com с запросом на подключение к последовательному порту, в котором выбран один контроллер VEX Robotics AIR и выделена кнопка «Подключиться».

Окна

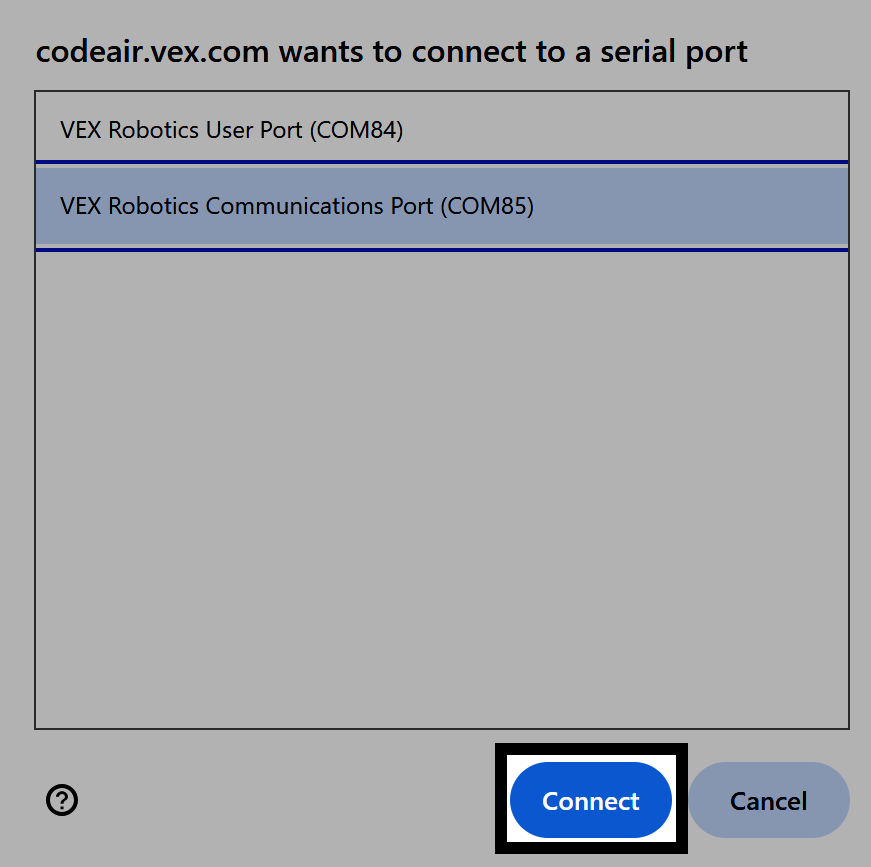

Окно выбора последовательного порта с выбранным портом связи VEX Robotics COM85 и выделенной кнопкой «Подключить».

Выберите каждое изображение выше, чтобы увеличить его.

Когда выбранный вами вариант будет выделен, выберите Подключить.

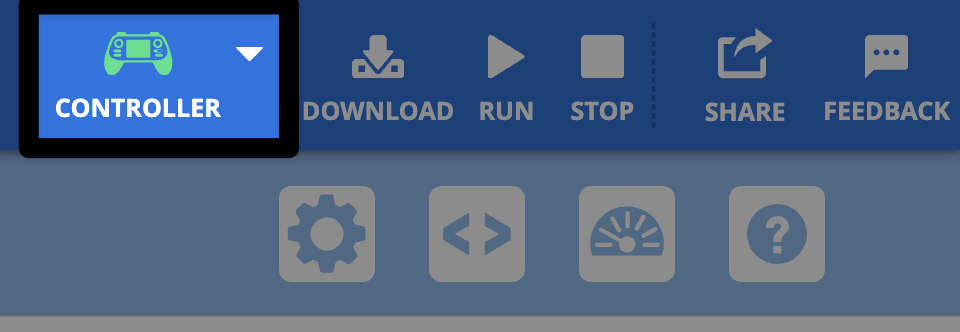

Увеличенный снимок экрана верхнего правого угла панели инструментов VEXcode AIR, на котором выделен зеленый значок контроллера слева от кнопки «Загрузить».

Значок контроллера в правом верхнем углу VEXcode AIR теперь будет зеленым.

Подключение к приложению VEXcode AIR

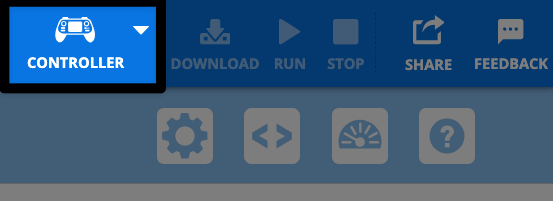

После подключения контроллера к компьютеру и открытия VEXcode AIR контроллер автоматически подключится. Значок Controller в правом верхнем углу VEXcode AIR станет зеленым.
