Кольцо 123 Art Ring позволяет юным ученикам легко настроить робота 123 и улучшить практическое обучение с помощью VEX 123. Настройка робота 123 с помощью Art Ring побуждает учащихся проявлять творческий подход, персонализируя своего робота для программирования.

Персонализируйте своего робота 123 с помощью Art Ring

Art Ring — это приспособление, позволяющее вам и вашим ученикам добавлять творческие элементы в робота 123. В нем есть отверстия и прорези, куда вы можете добавлять предметы для поделок, например, ершики для труб, бумагу или перья, чтобы превратить робота 123 в различных персонажей для ваших занятий программированием. Отверстия в Art Ring имеют такой размер, что вы также можете использовать детали из других конструкторов VEX, таких как VEX GO и IQ, чтобы персонализировать своего робота.

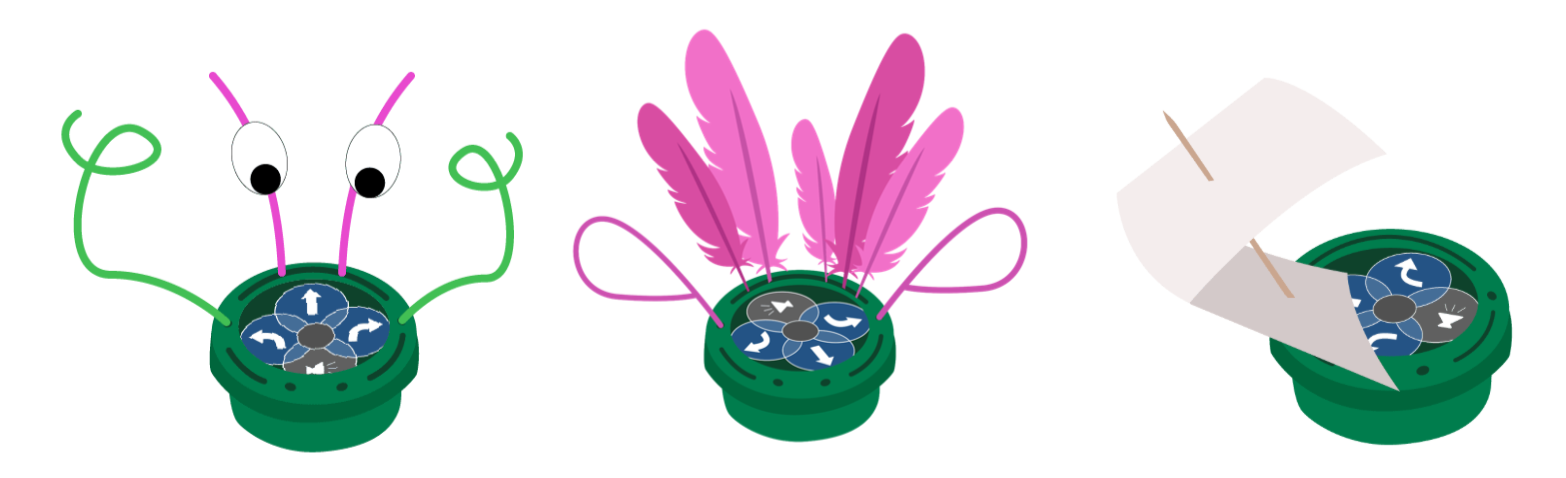

Три примера дизайна Art Ring на 123 роботах: один с изображением монстра, один с изображением фламинго и один с изображением парусника.

Более подробную информацию об использовании робота 123 см.статье Использование библиотеки VEX робота 123.

Как прикрепить материалы к Арт-кольцу

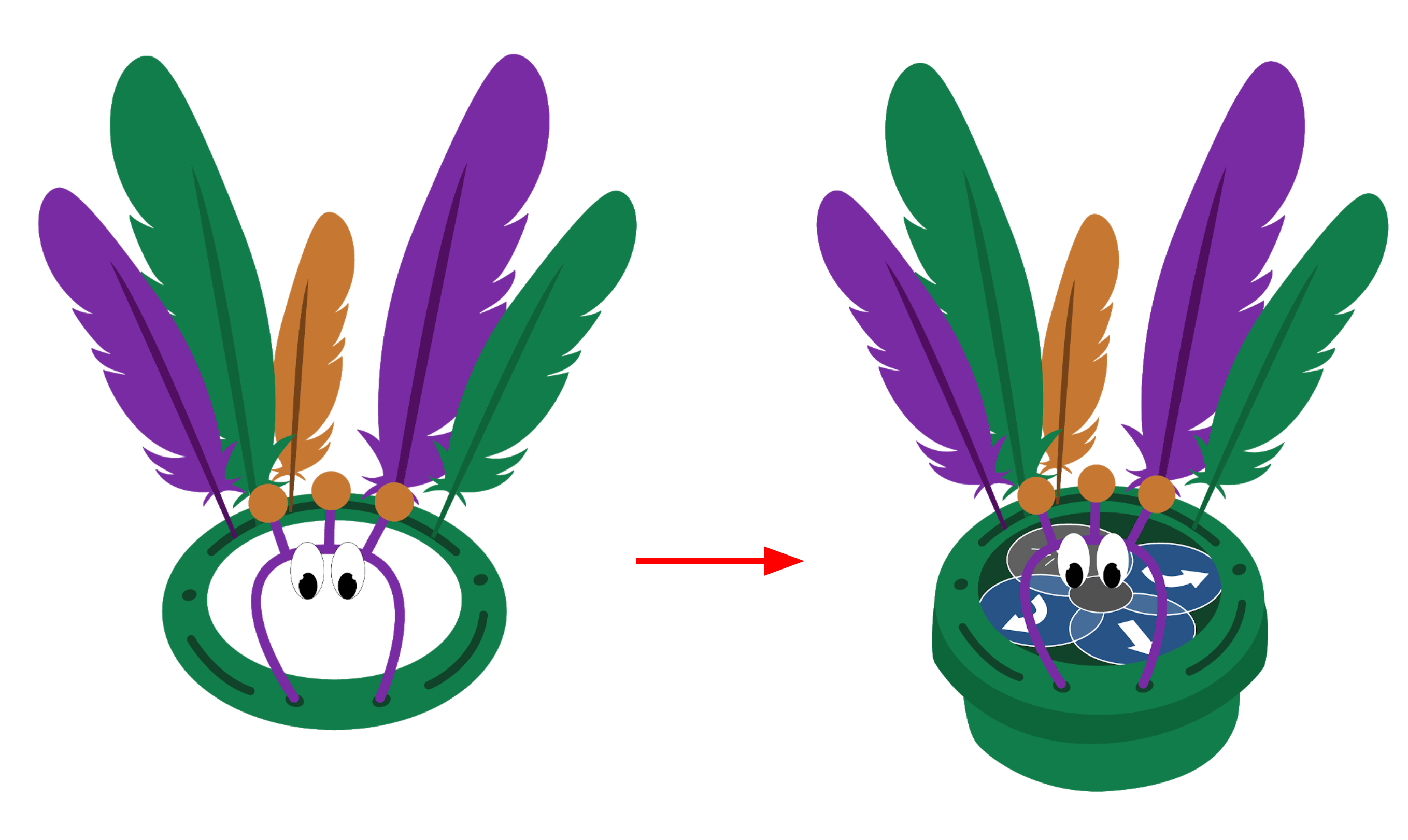

Схема, показывающая, как сначала к кольцу Art Ring прикрепляются украшения, а затем кольцо Art Ring защелкивается на верхней части робота 123.

Добавьте свои элементы в Art Ring, а затем прикрепите его к верхней части робота 123.

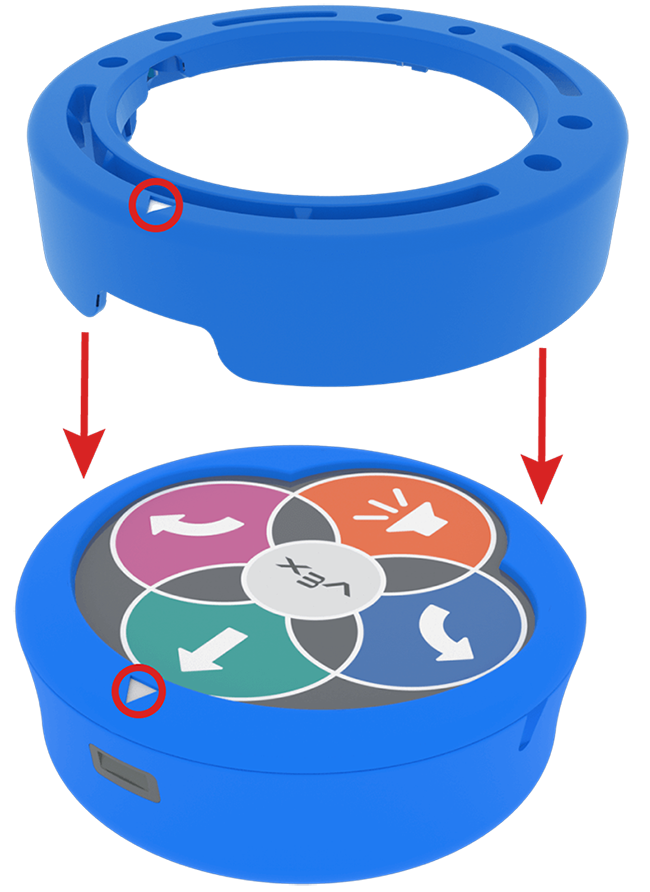

Схема художественного кольца над роботом 123. Белая стрелка на кольце Art Ring расположена в передней части кольца и совмещена с белой стрелкой на передней части робота. Стрелки указывают, что именно таким образом художественное кольцо следует прикрепить к роботу, нажав на него до щелчка.

При использовании Art Ring с роботом 123 убедитесь, что оно закреплено на роботе 123 так, чтобы белые стрелки совпадали друг с другом.

Ниже приведены некоторые полезные советы по использованию Art Ring:

Используйте легкие материалы для рукоделия, такие как перья, средства для чистки трубок, помпоны или бумагу. Не используйте тяжелые материалы и не прикрепляйте слишком много предметов, которые могут утяжелить робот 123 и затруднить его движение.
Убедитесь, что материалы не препятствуют движению колес.
Не закрывайте датчик глаза на передней части робота 123.
Прикрепите материалы к Art Ring с помощью ленты, средств для чистки труб или деталей VEX GO или IQ. Избегайте использования клея или других клеящих веществ, чтобы облегчить быструю и легкую очистку.

Использование холста Art Ring

Canvas Art Ring — это шаблон, предназначенный для размещения в пазах Art Ring. Вырезанный холст Art Ring можно склеить сзади и вставить в прорези на Art Ring, чтобы разместить его на своем роботе 123, превратив его в любого персонажа или объект по вашему желанию. Холсты для художественных колец можно распечатать и нарисовать или украсить другими материалами для поделок. Разрежьте по сплошным линиям и используйте пунктирные линии как указатели того, где заканчивается пространство для рисования.

Существует два формата холстов Art Ring.

Посмотрите это видео, чтобы узнать, как использовать холст Art Ring с Art Ring. В видео холст Art Ring Canvas сначала складывается пополам, образуя кольцо, а затем фиксируется скотчем, чтобы закрепиться на месте. Сложенный холст Art Ring Canvas имеет выступы на нижнем крае, которые затем надежно вставляются в отверстия на Art Ring.

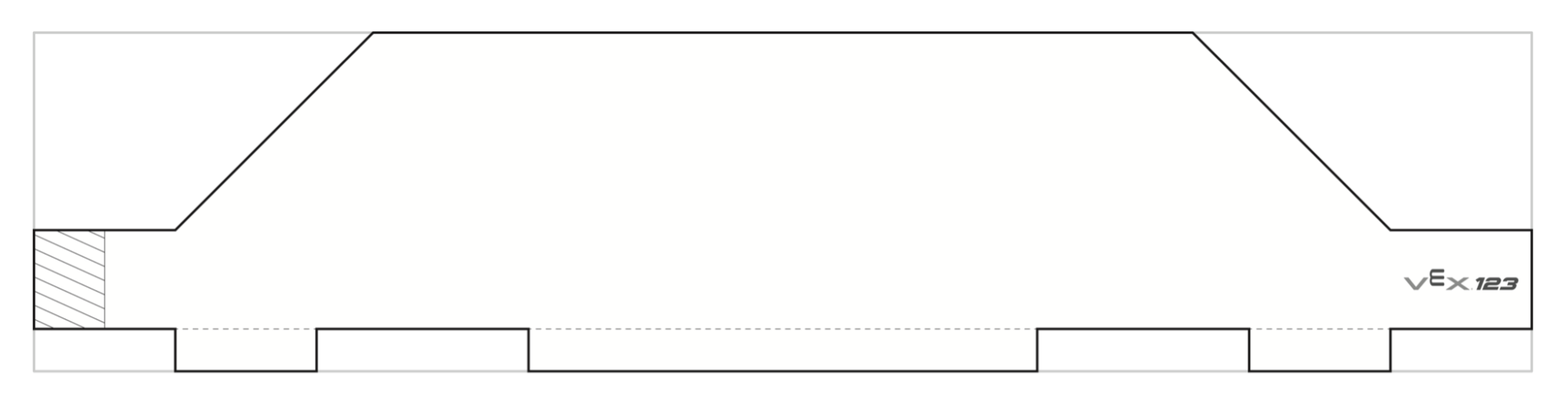

Стандартный шаблон для печати на холсте Art Ring Canvas, используемый здесь в качестве примера того, чего пользователь может ожидать при его печати. Контур обозначен сплошными линиями, указывающими, где следует разрезать распечатку.

Один из них предназначен для прилегания к верхней части Art Ring.

Распечатайте шаблон и разрежьте его по сплошным линиям.

Для печати выберите ссылку ниже:

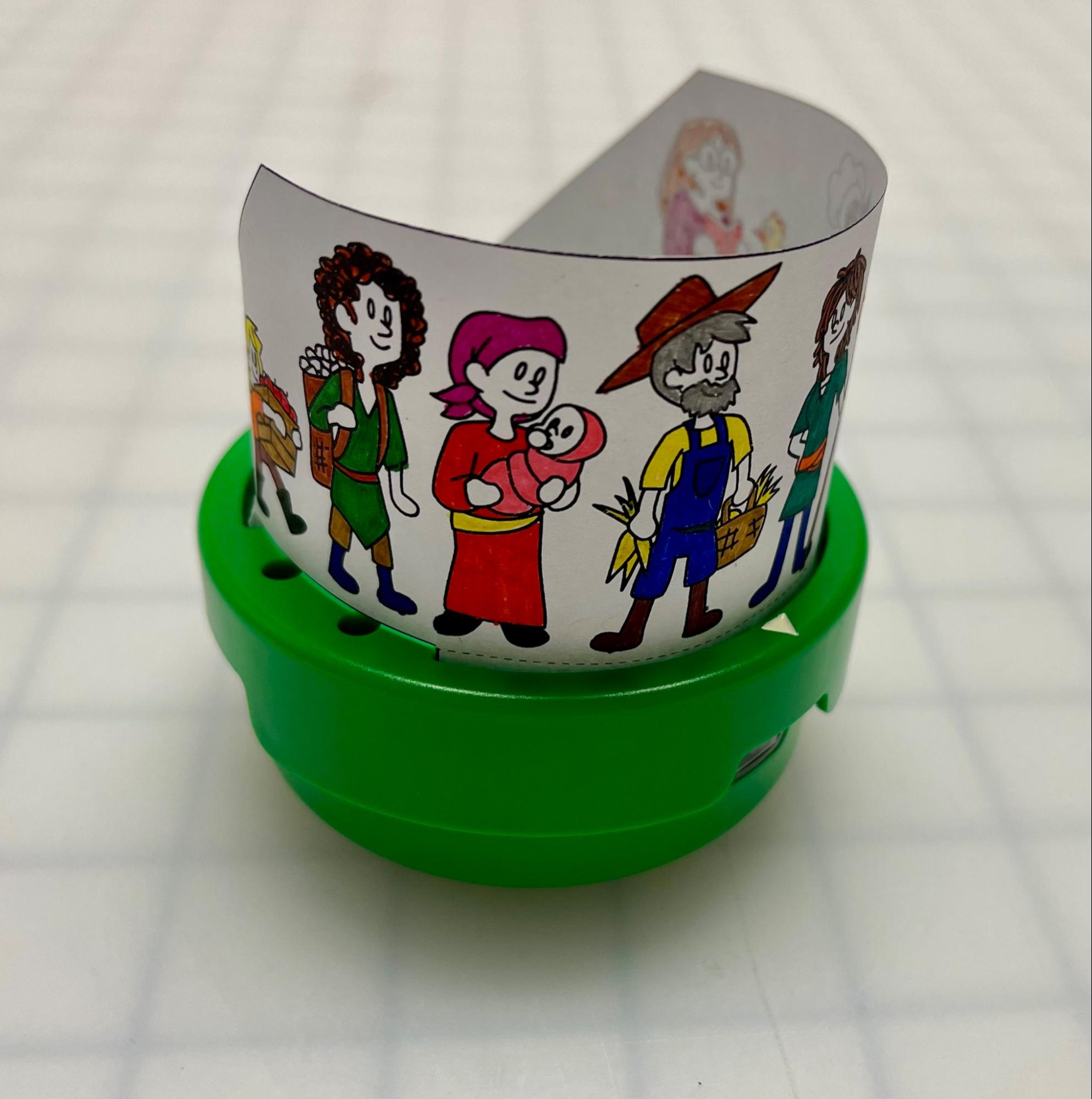

Крупный план холста Art Ring Canvas, прикрепленного к Art Ring и 123 Robot, для демонстрации законченного вида. На бумажном холсте Art Ring Canvas нарисован ряд персонажей, которые выглядят так, как будто стоят на роботе.

При добавлении в Art Ring рисунок на холсте Art Ring поднимается и обтекает робота 123.

Крупным планом показана задняя часть холста Art Ring Canvas, прикрепленного к кольцу Art Ring, чтобы продемонстрировать место крепления холста. Небольшие выступы по бокам холста Art Ring Canvas выступают и отмечены, чтобы помочь пользователю правильно сложить холст в кольцо.

Логотип VEX 123 перекрывает перекрестную штриховку на спине и может быть склеен вместе для обеспечения дополнительной поддержки при прикреплении к кольцу Art Ring.

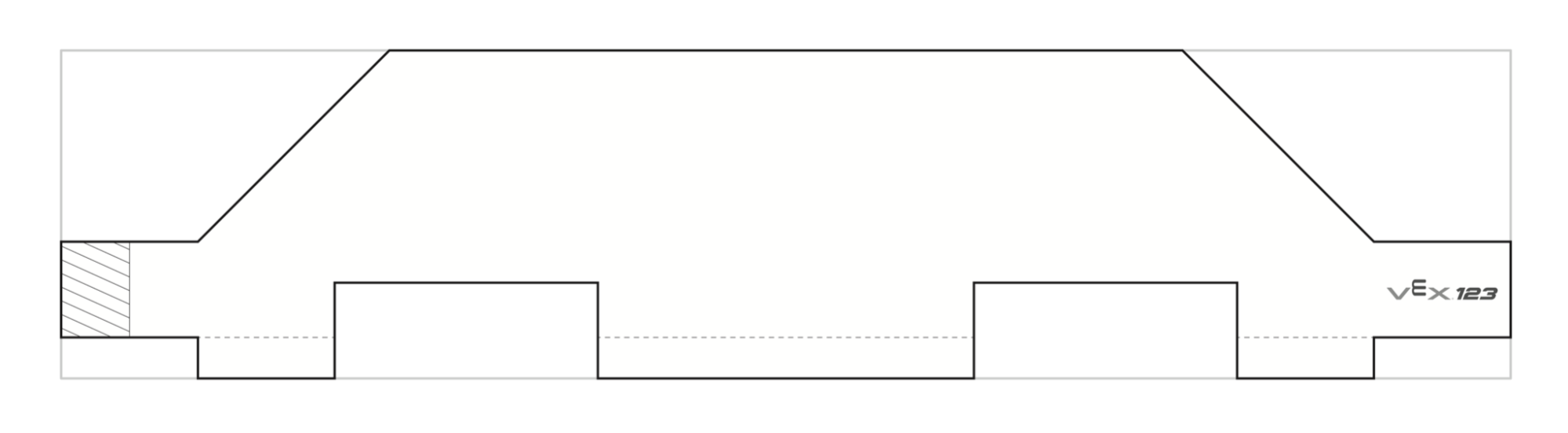

Альтернативный шаблон для печати на холсте Art Ring, используемый здесь в качестве примера того, чего пользователь может ожидать при его распечатке. Альтернативный холст имеет другой дизайн вкладок, что позволяет добавлять дополнительные украшения на кольцо Art Ring.

Альтернативный вариант дает дополнительное пространство вокруг отверстий на Art Ring, так что в дополнение к холсту Art Ring можно добавлять дополнительные приспособления.

Распечатайте шаблон и разрежьте его по сплошным линиям.

Для печати выберите ссылки ниже:

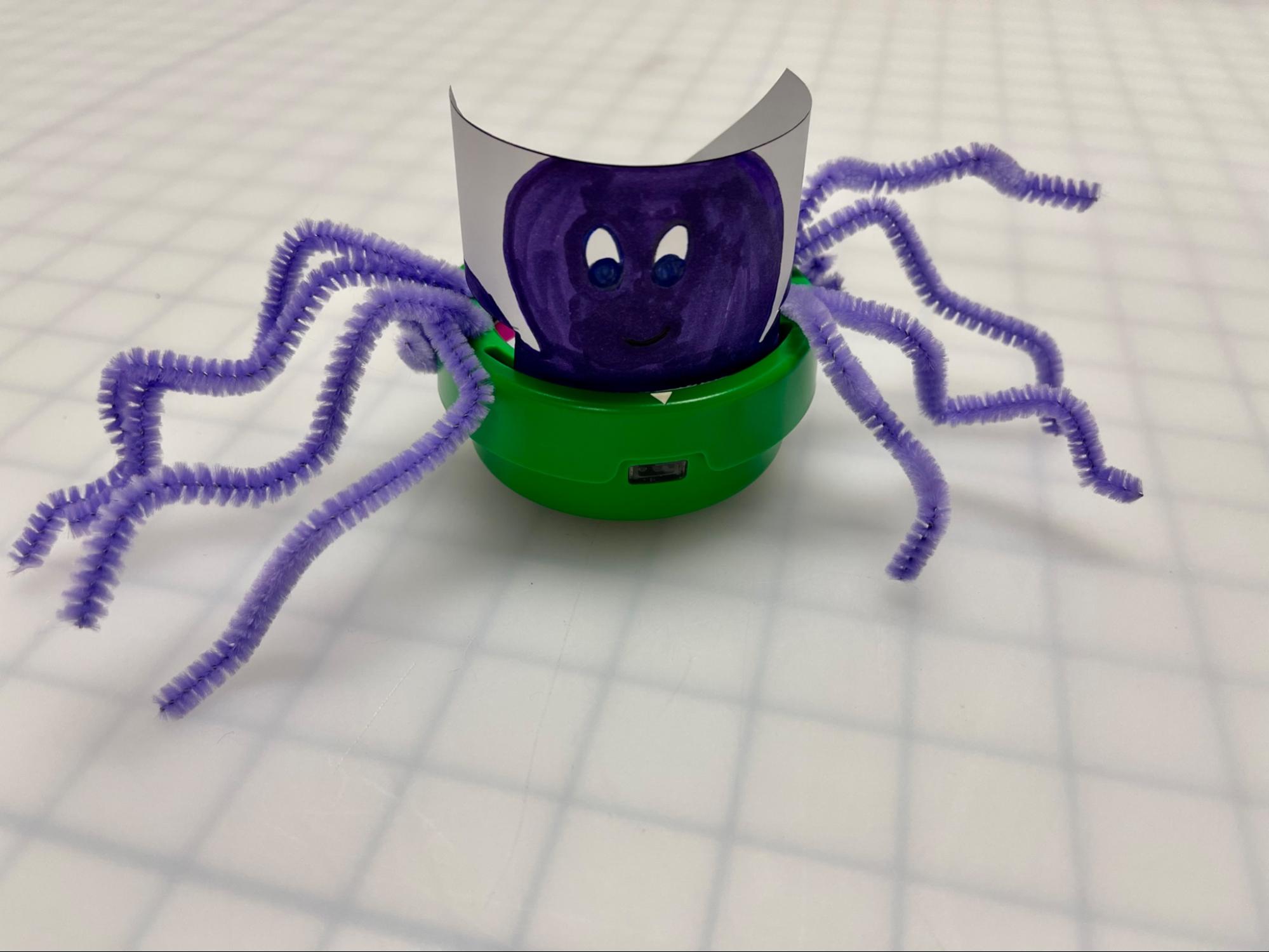

Пример дизайна осьминога, выполненного с использованием холста Alternate Art Ring Canvas для головы и ершиков для трубок, которые служат щупальцами.

Благодаря открытым отверстиям этот холст Art Ring Canvas можно использовать для создания трехмерных персонажей и существ.

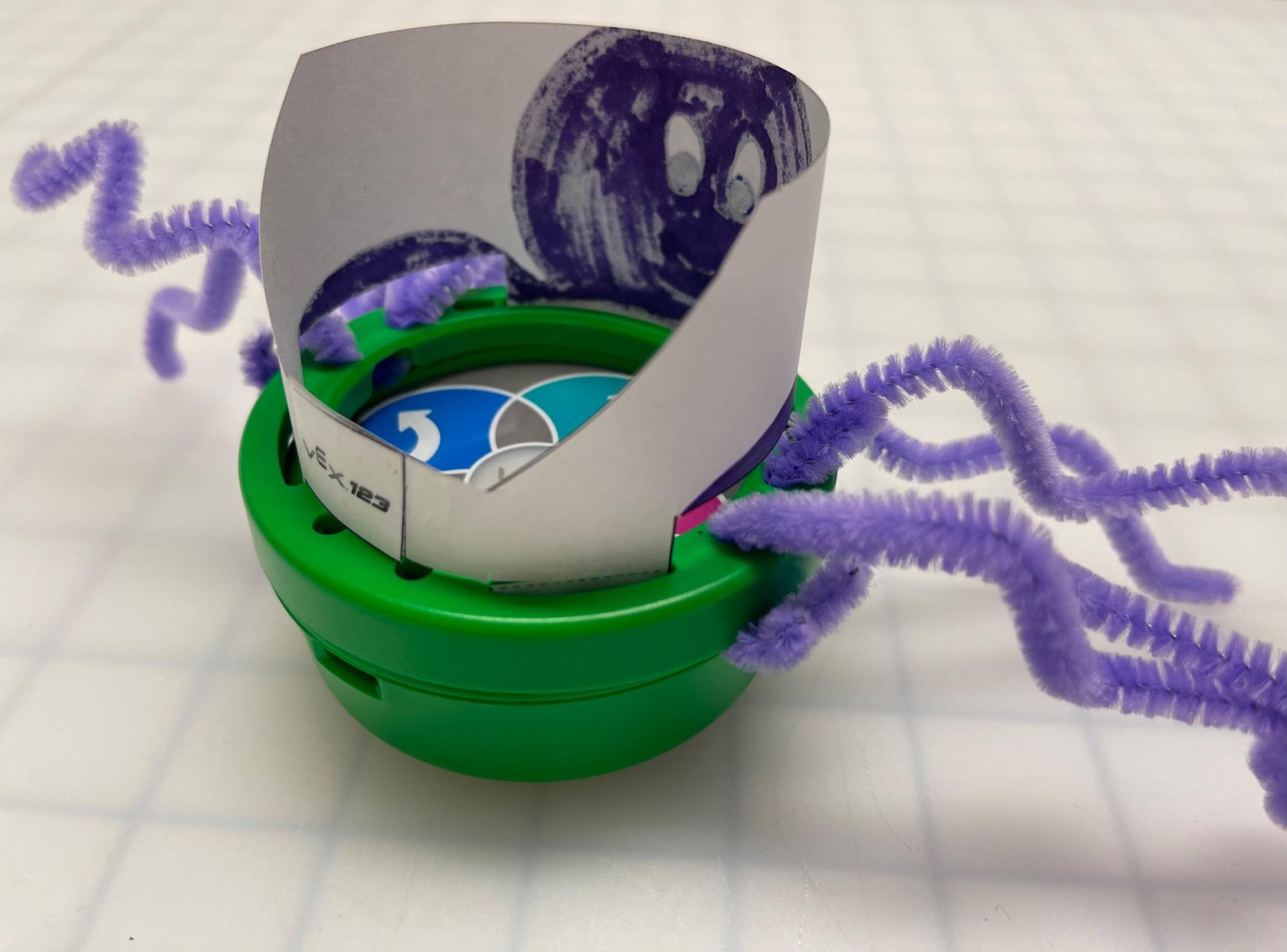

Крупным планом показана задняя часть холста Alternate Art Ring Canvas, прикрепленного к кольцу Art Ring, чтобы продемонстрировать другой дизайн выступов. Промежутки в этом холсте позволяют добавлять дополнительные украшения к кольцу Art Ring.

Дополнительное пространство вокруг отверстий позволяет свободно добавлять к вашему роботу 123 насадки и материалы для поделок.

Логотип VEX 123 перекрывает перекрестную штриховку на спине и может быть склеен вместе, чтобы обеспечить дополнительную поддержку холста Art Ring.

Примеры способов настройки робота 123

Используйте материалы для рукоделия или детали из VEX GO или наборов IQ, чтобы настроить робота 123 в соответствии с темой занятий по программированию, или предложите учащимся персонализировать робота в соответствии со своими интересами. Для прикрепления материалов используйте ленту или очистители для труб. Не используйте наклейки или клей на Art Ring, чтобы не отнимать много времени на очистку.

Животные

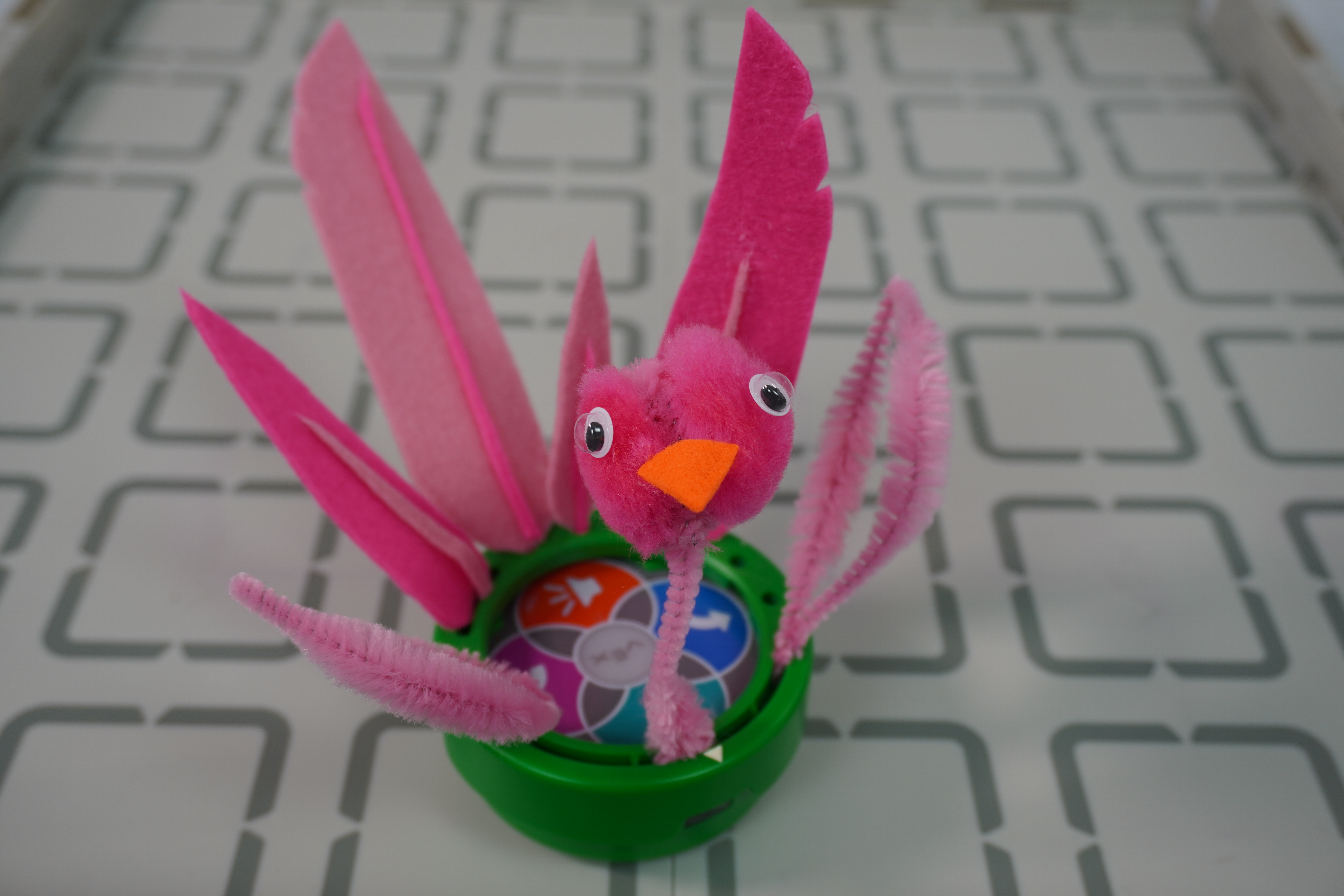

Пример дизайна животного фламинго, прикрепленного к кольцу Art Ring.

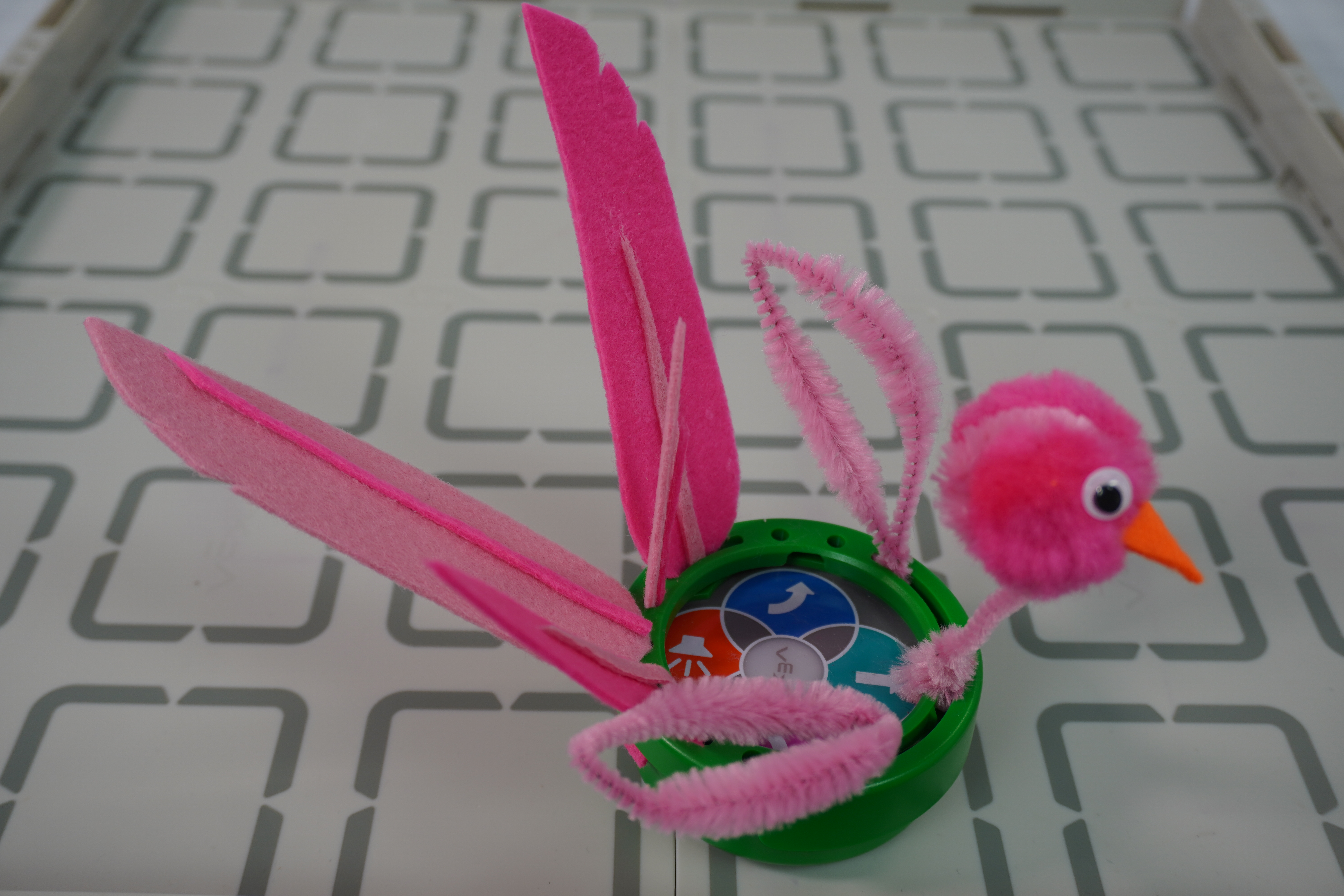

Вид сбоку на пример дизайна животного фламинго, прикрепленного к кольцу Art Ring.

Выдуманные существа

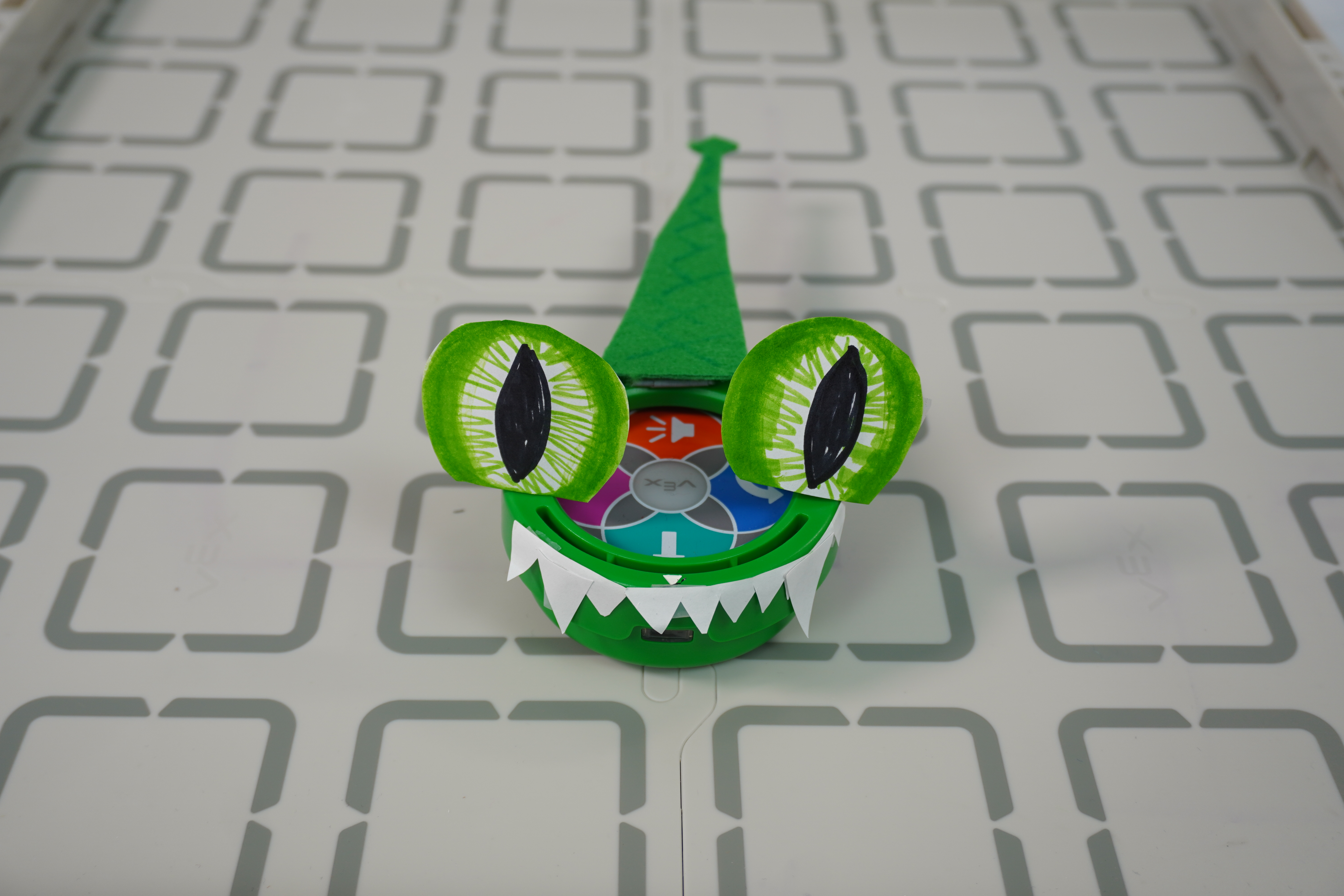

Пример выдуманного дизайна существа — монстра с зубами, прикрепленными к кольцу Art Ring.

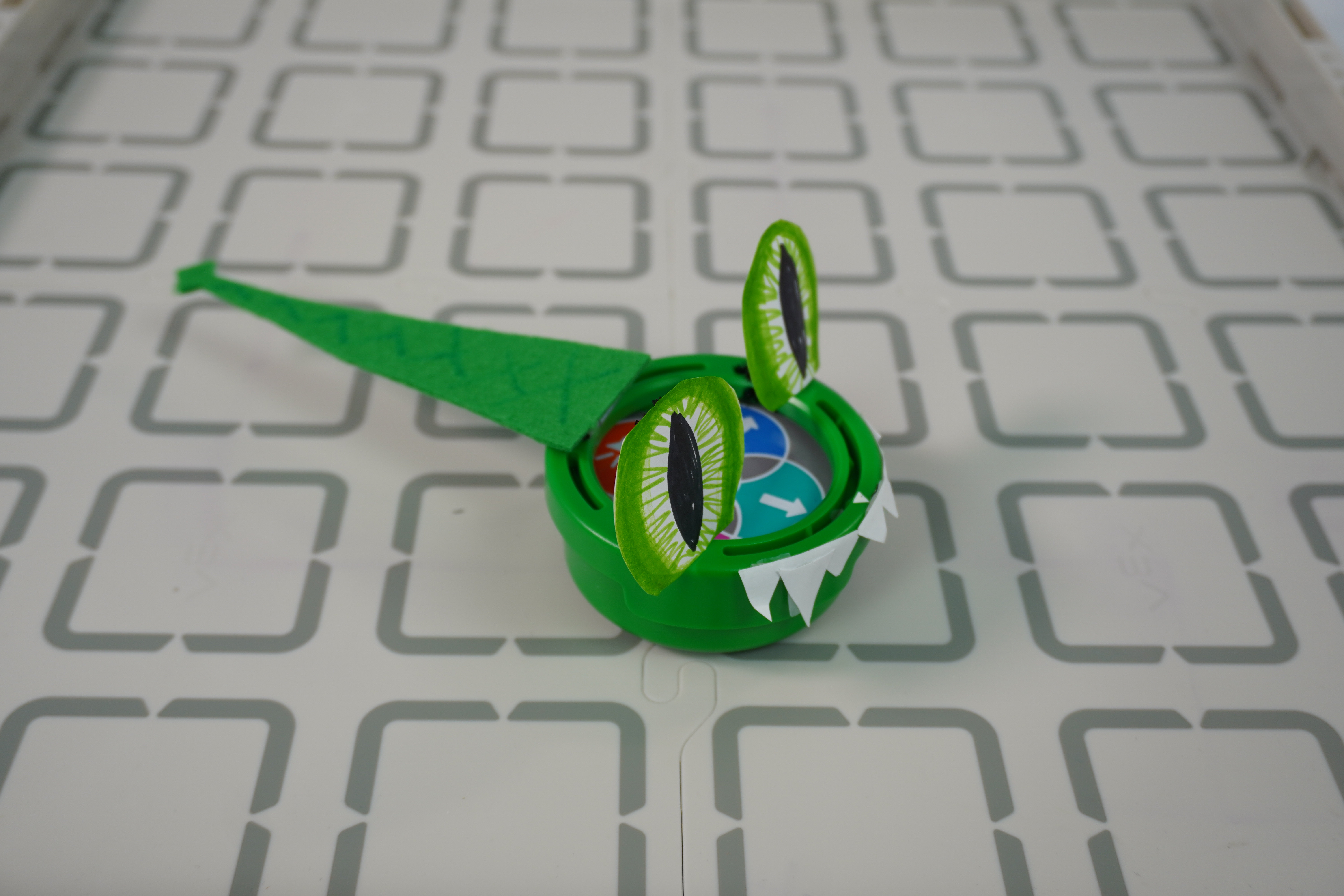

Вид сбоку на пример выдуманного дизайна существа-монстра с зубами, прикрепленными к кольцу Art Ring.

Пример выдуманного дизайна существа — монстра с руками, прикрепленными к кольцу Art Ring.

Вид сбоку на пример дизайна существа-монстра с руками, прикрепленными к кольцу Art Ring.

Насекомые

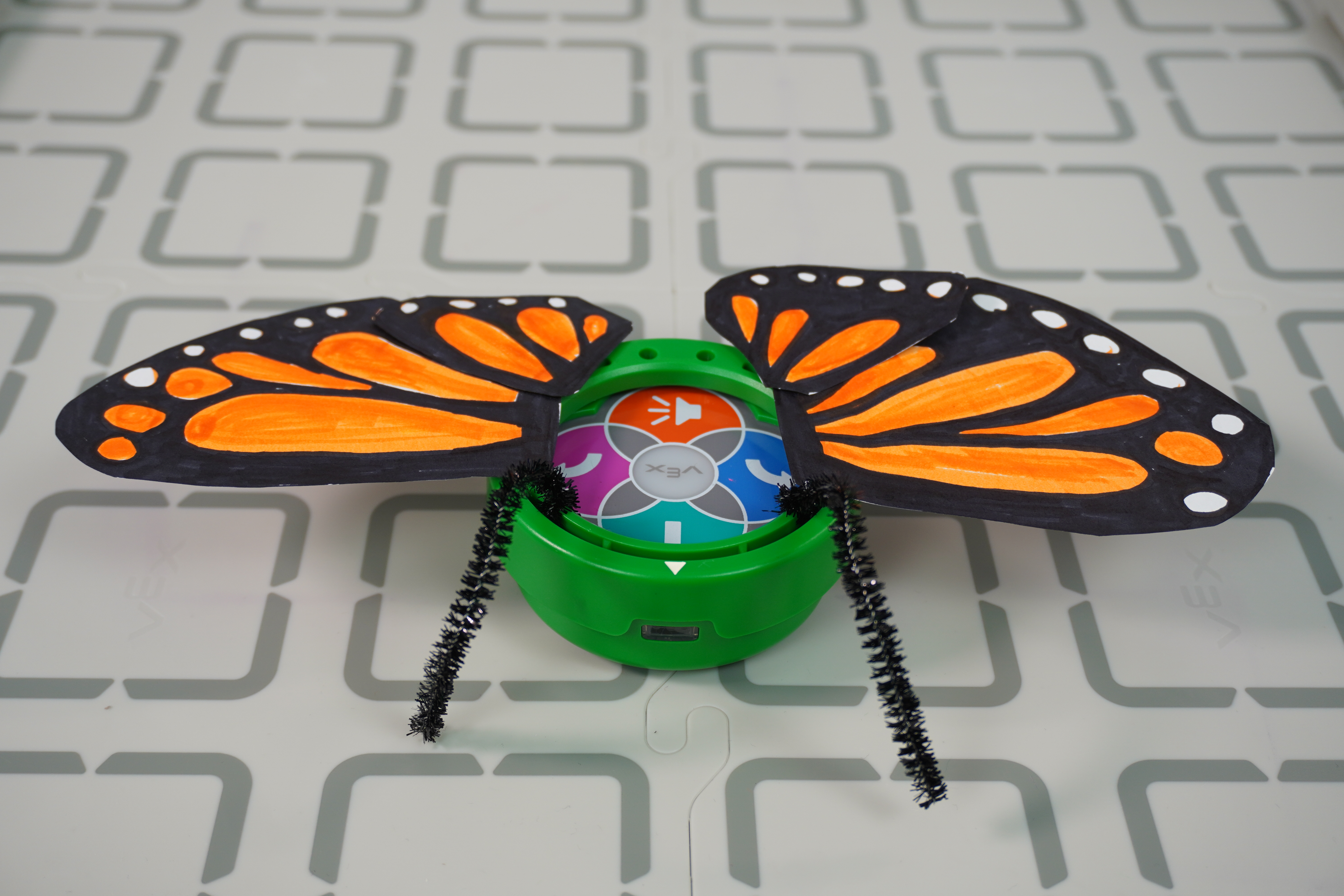

Пример дизайна насекомого — бабочки, прикрепленной к кольцу Art Ring.

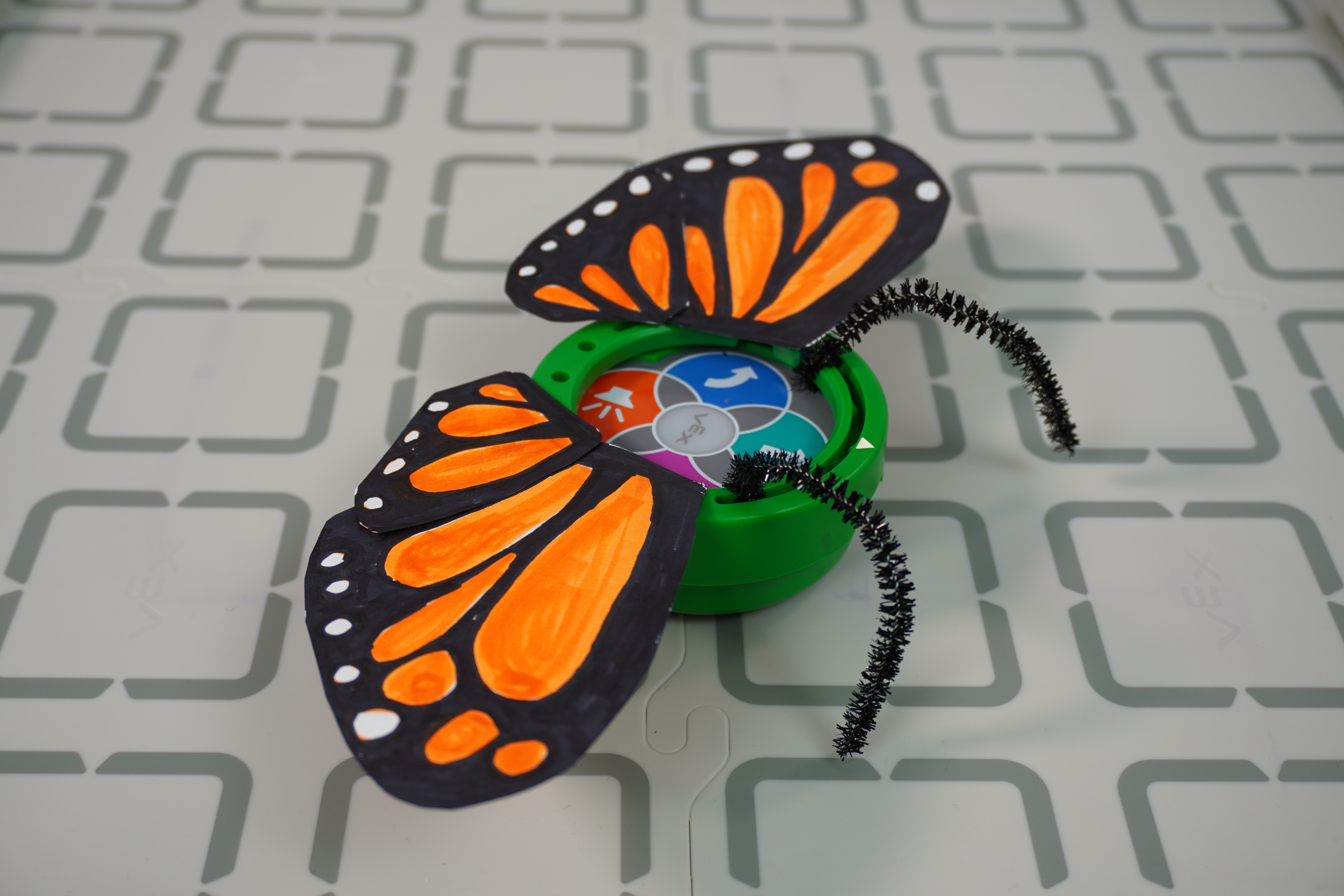

Вид сбоку на пример дизайна насекомого — бабочки, прикрепленной к кольцу Art Ring.

Легковые и грузовые автомобили

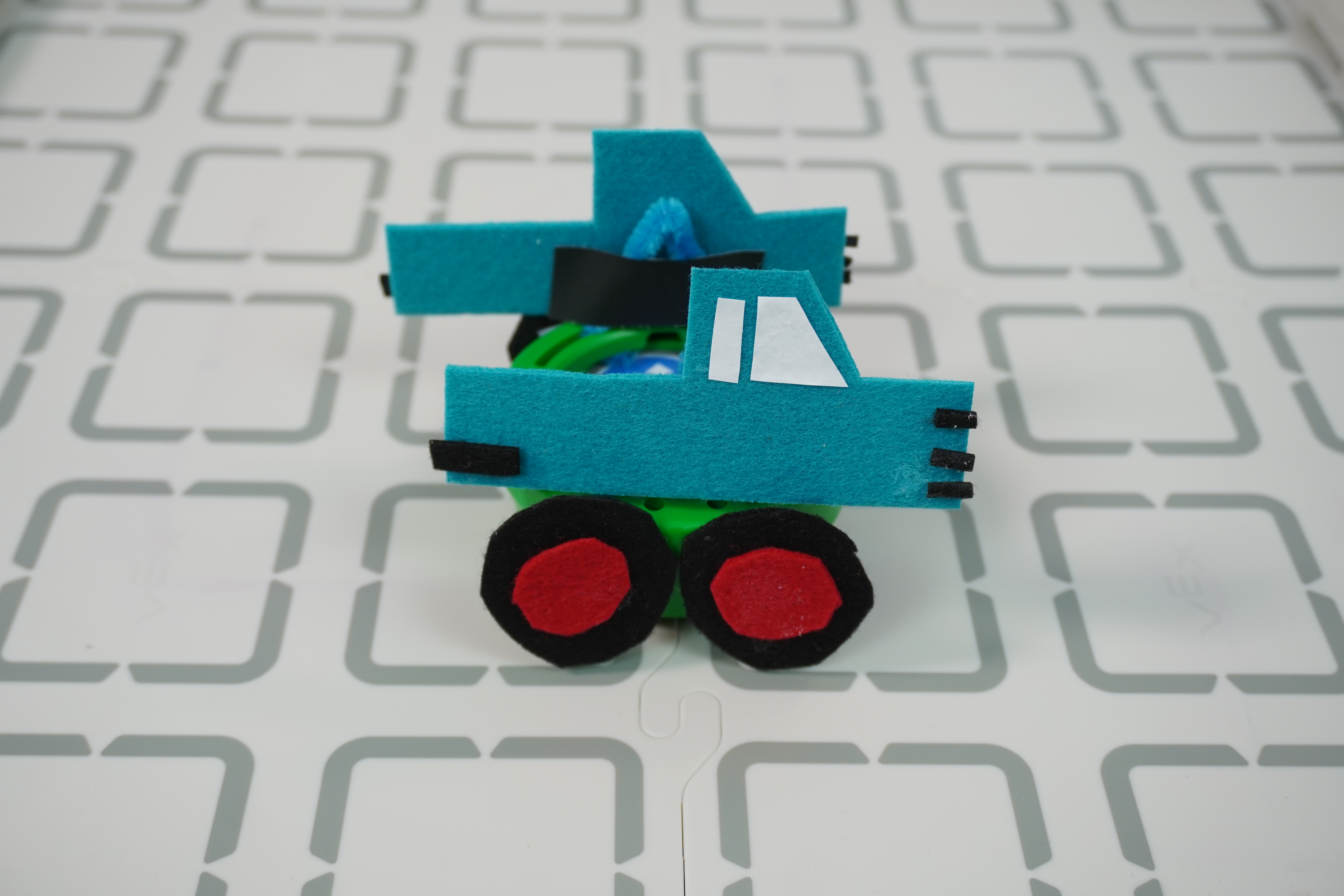

Пример конструкции грузовика, прикрепленного к кольцу Art Ring.

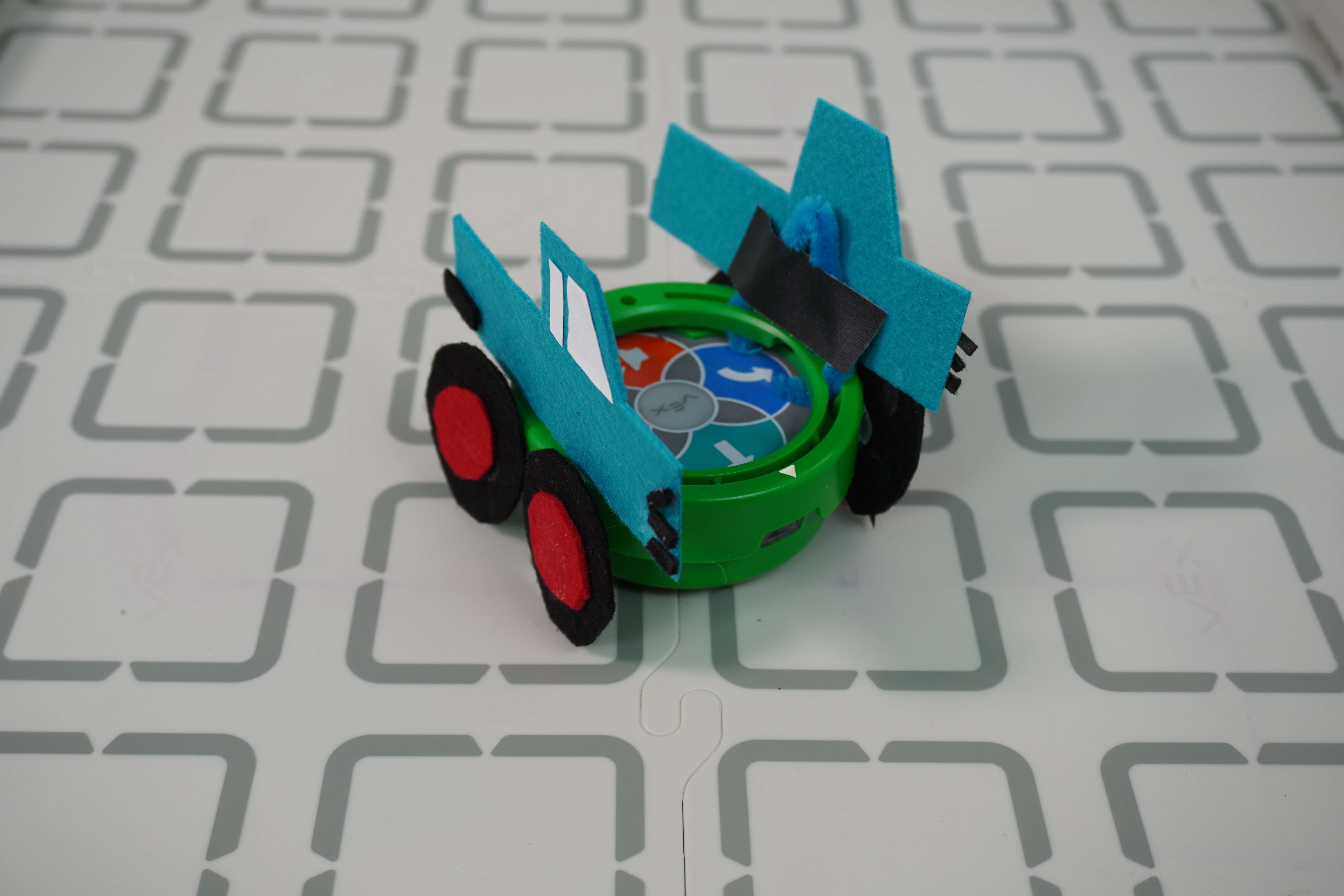

Вид сбоку на пример конструкции транспортного средства — грузовика, прикрепленного к кольцу Art Ring.

Лодки

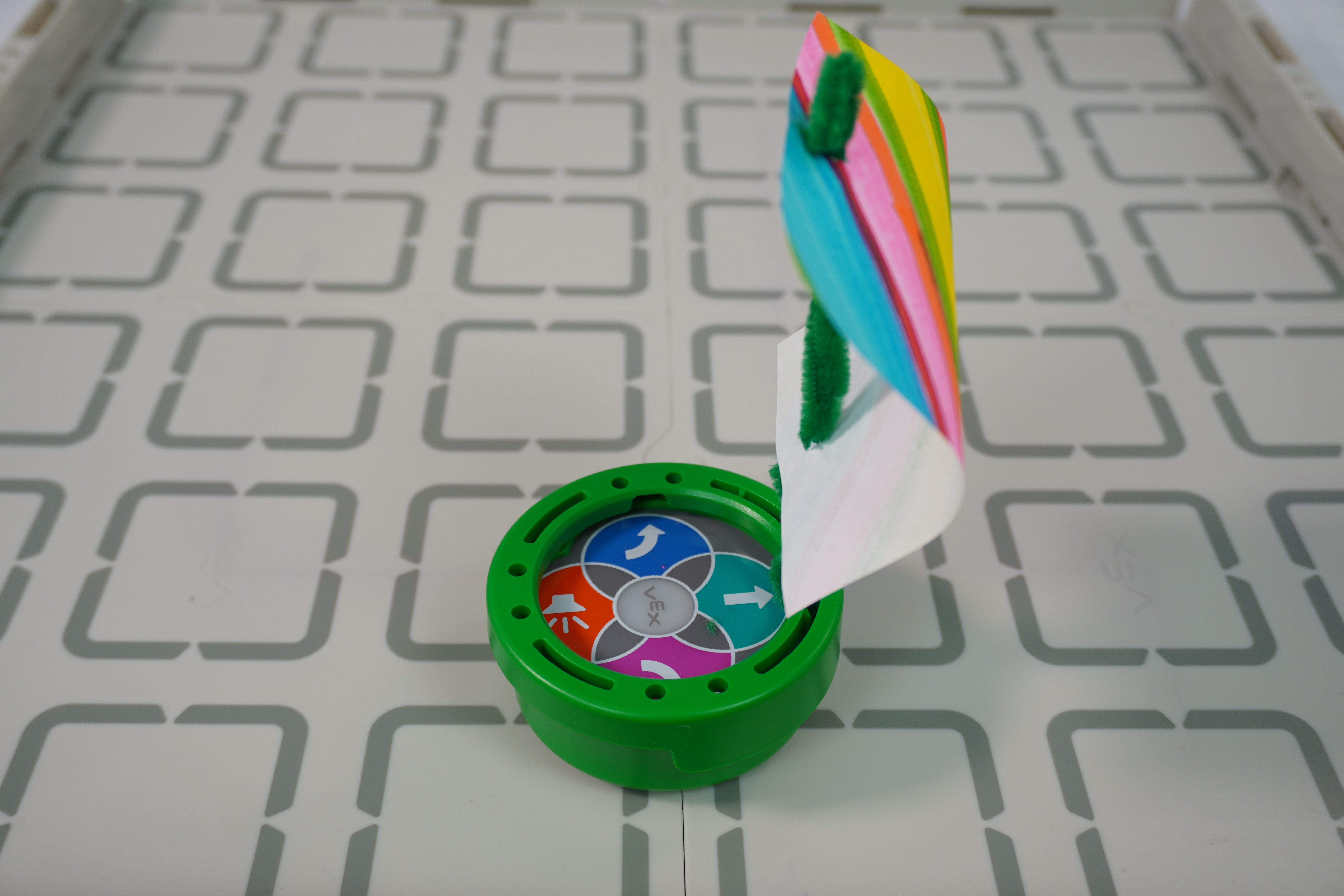

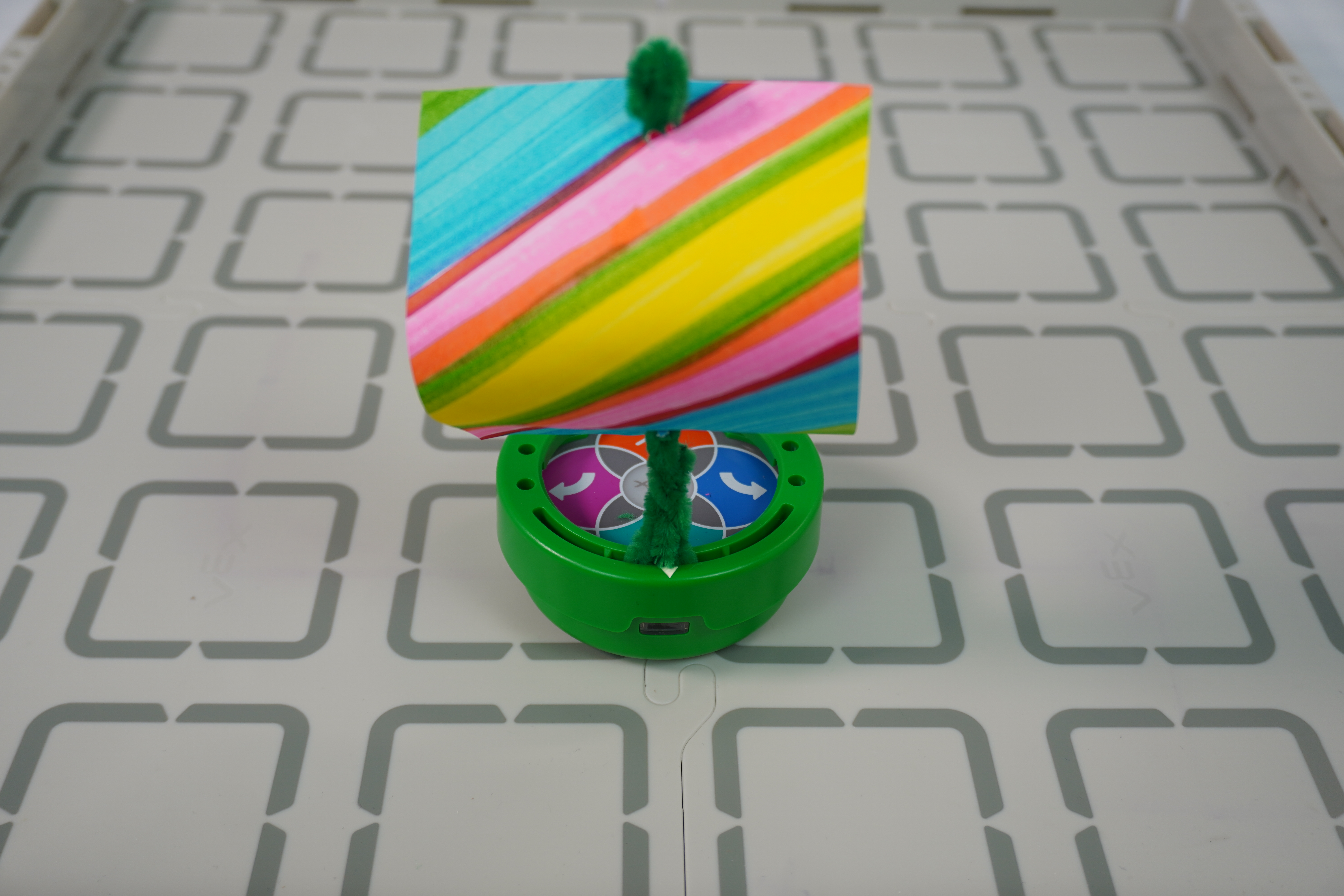

Пример дизайна парусника, прикрепленного к кольцу Art Ring.

Детали VEX Plastic Construction, входящие в комплекты VEX GO и VEX IQ, вставляются в отверстия на Art Ring. Используйте детали из строительной системы VEX, чтобы добавить расширения и персонализировать робота 123.

Используйте пластиковые детали VEX.

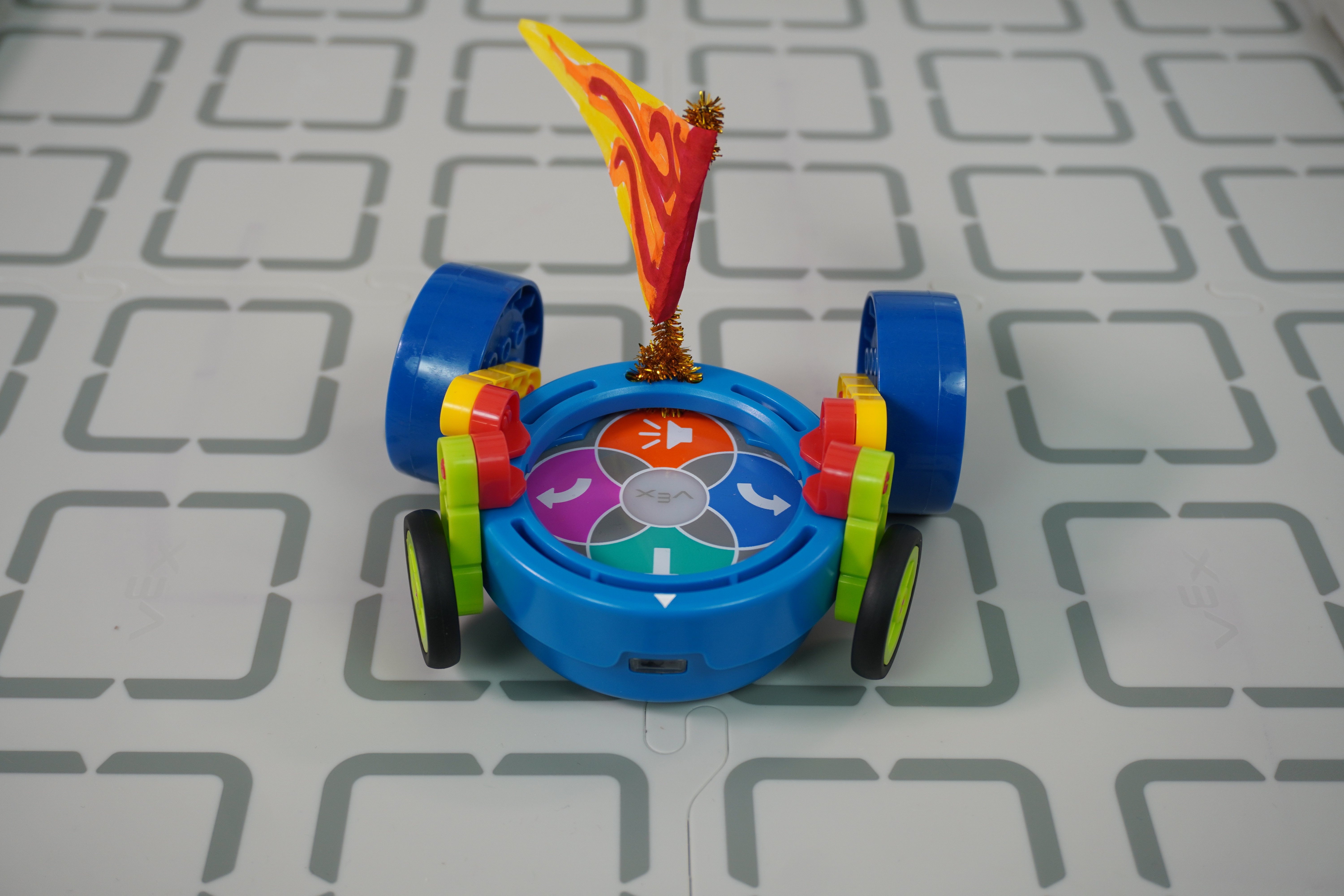

Пример дизайна гоночного автомобиля VEX Pieces, прикрепленного к кольцу Art Ring.

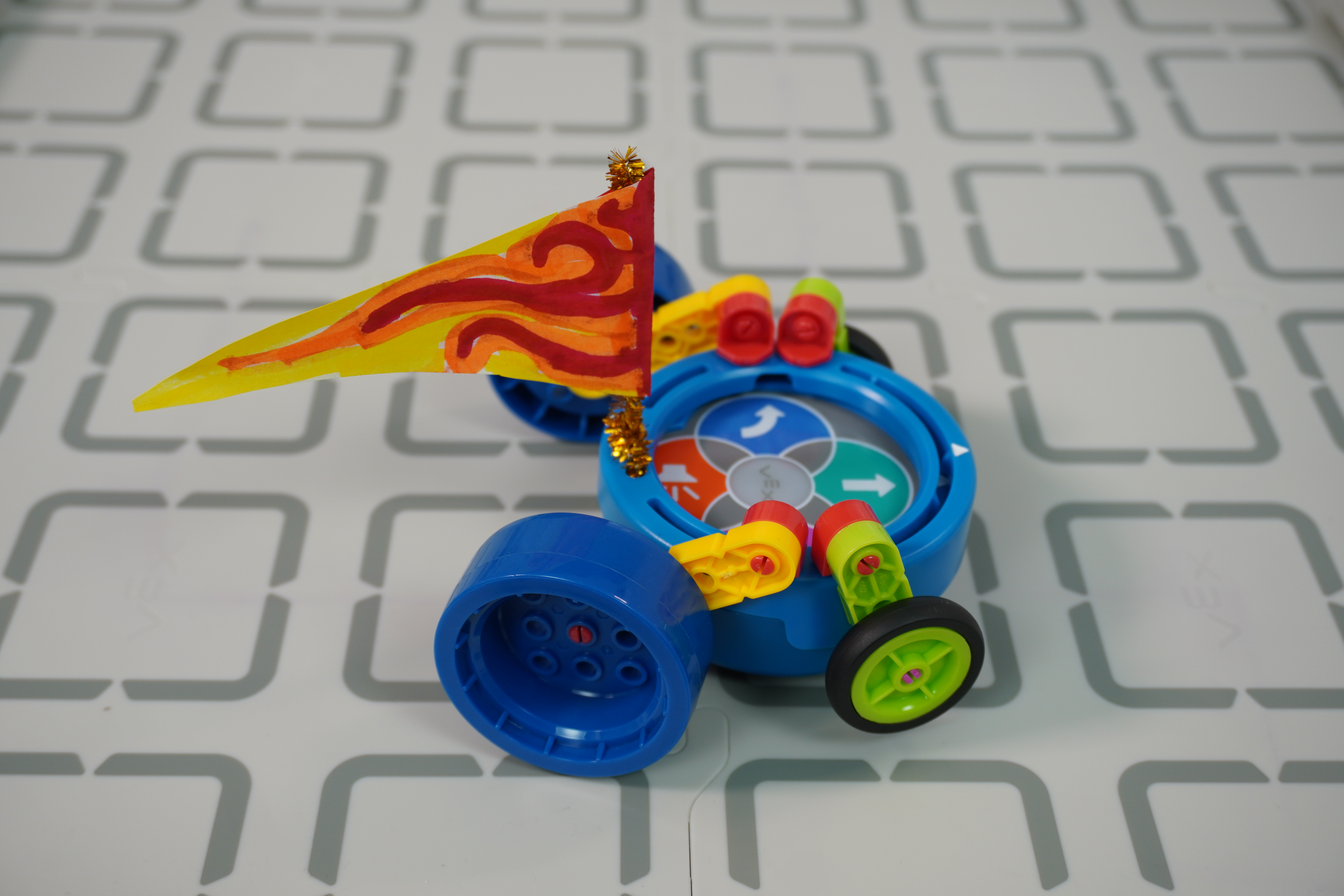

Вид сбоку на пример дизайна гоночного автомобиля VEX Pieces, прикрепленного к кольцу Art Ring.

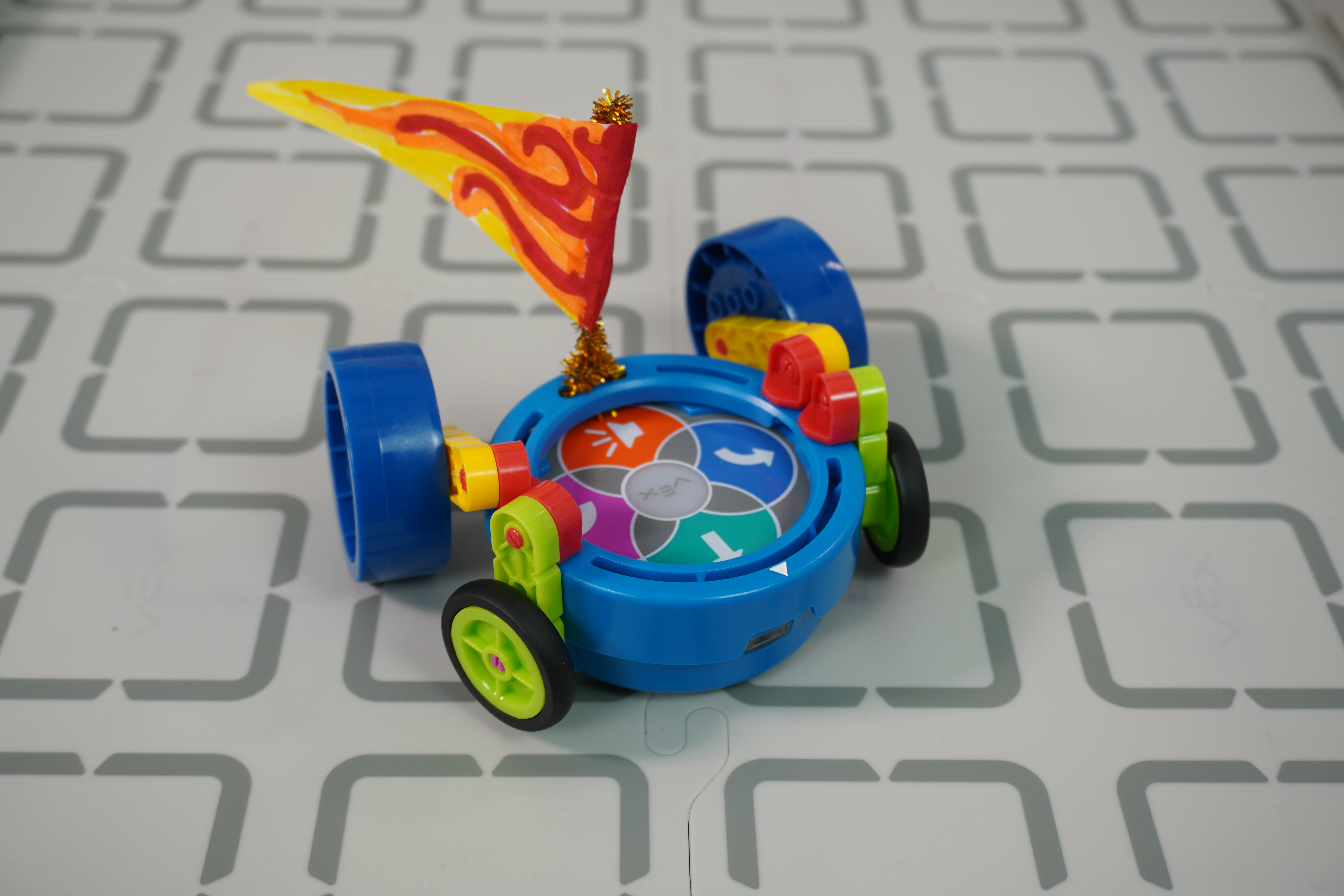

Угловой вид примера дизайна гоночного автомобиля VEX Pieces, прикрепленного к кольцу Art Ring.

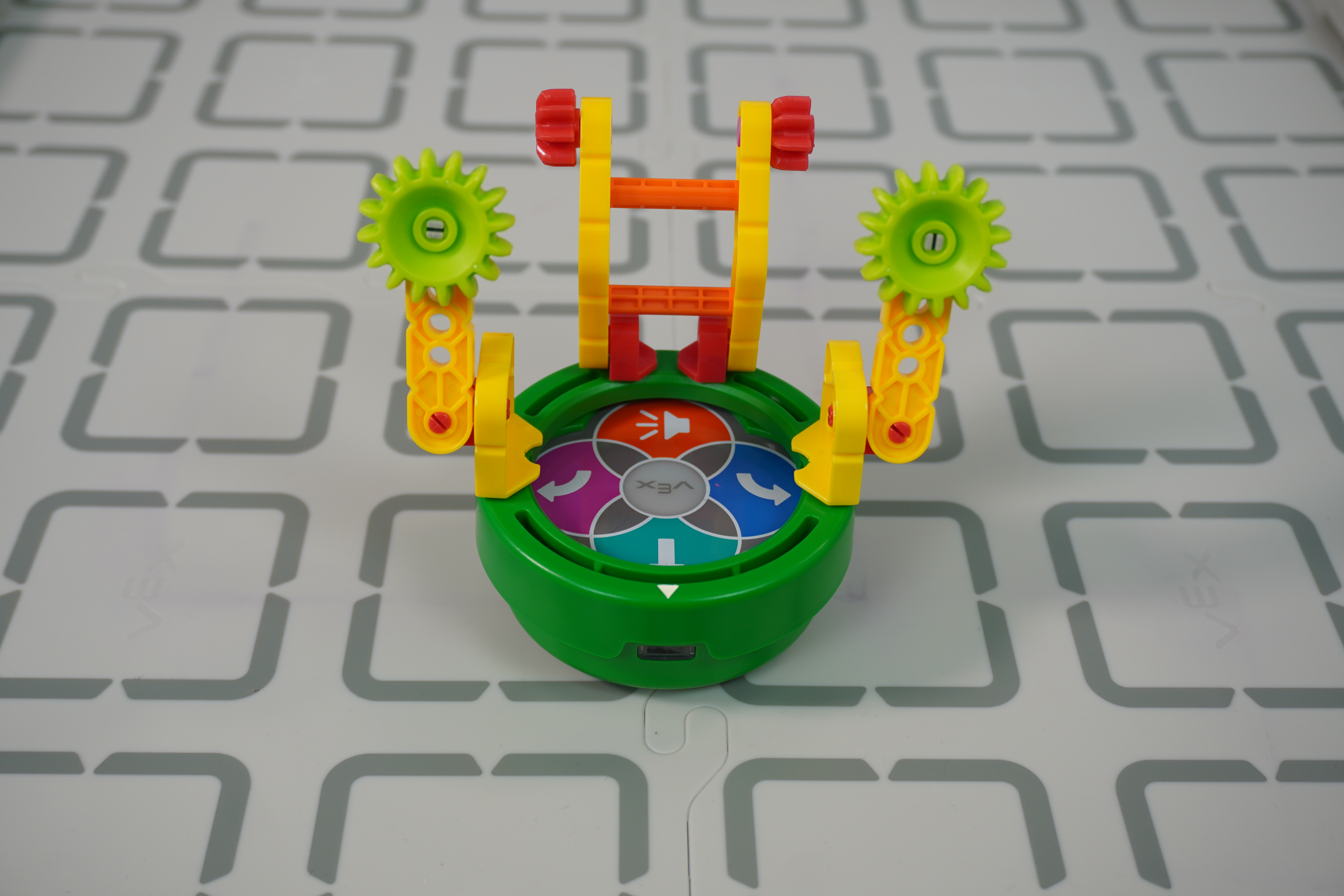

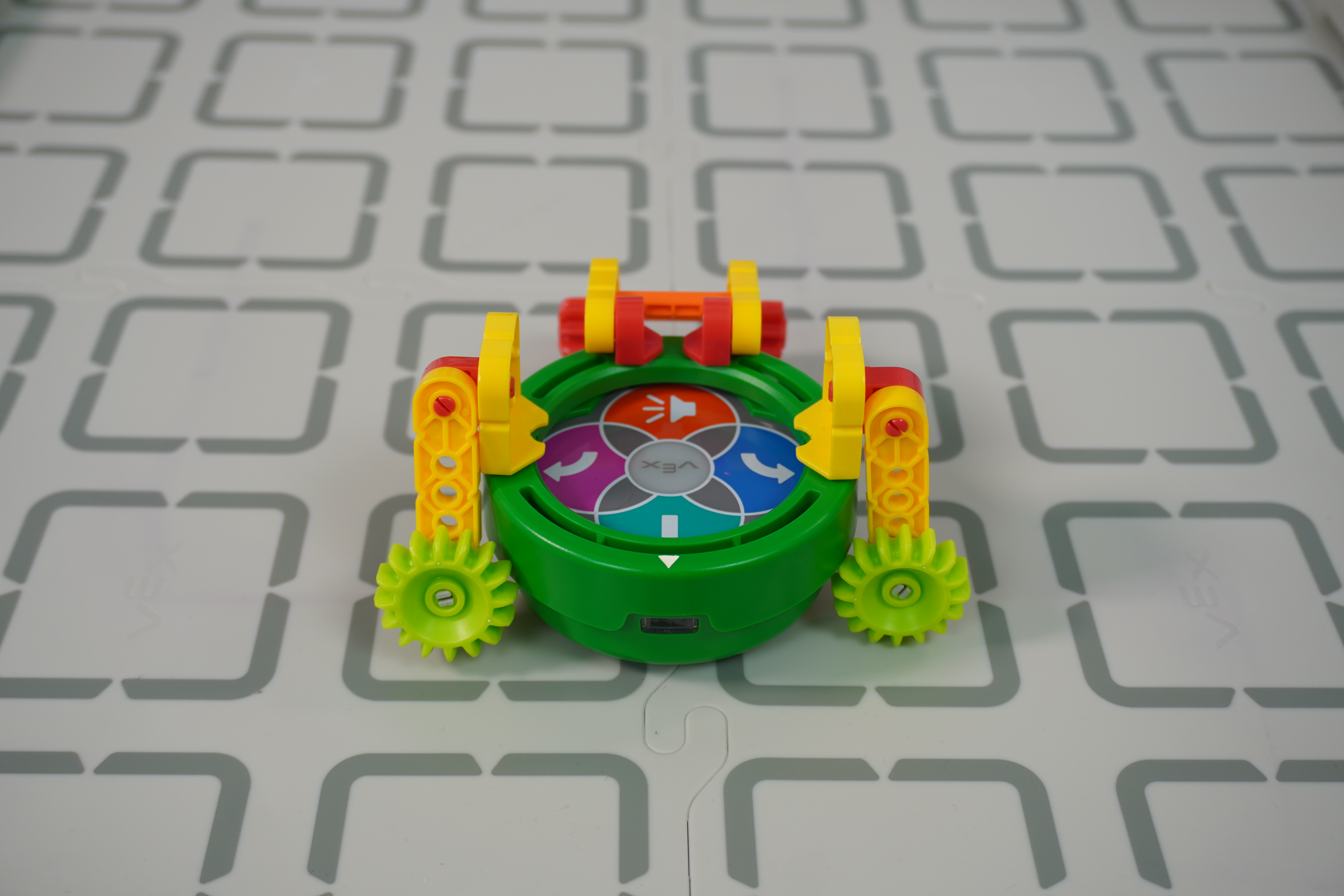

Пример дизайна монстра VEX Pieces, прикрепленного к кольцу Art Ring.

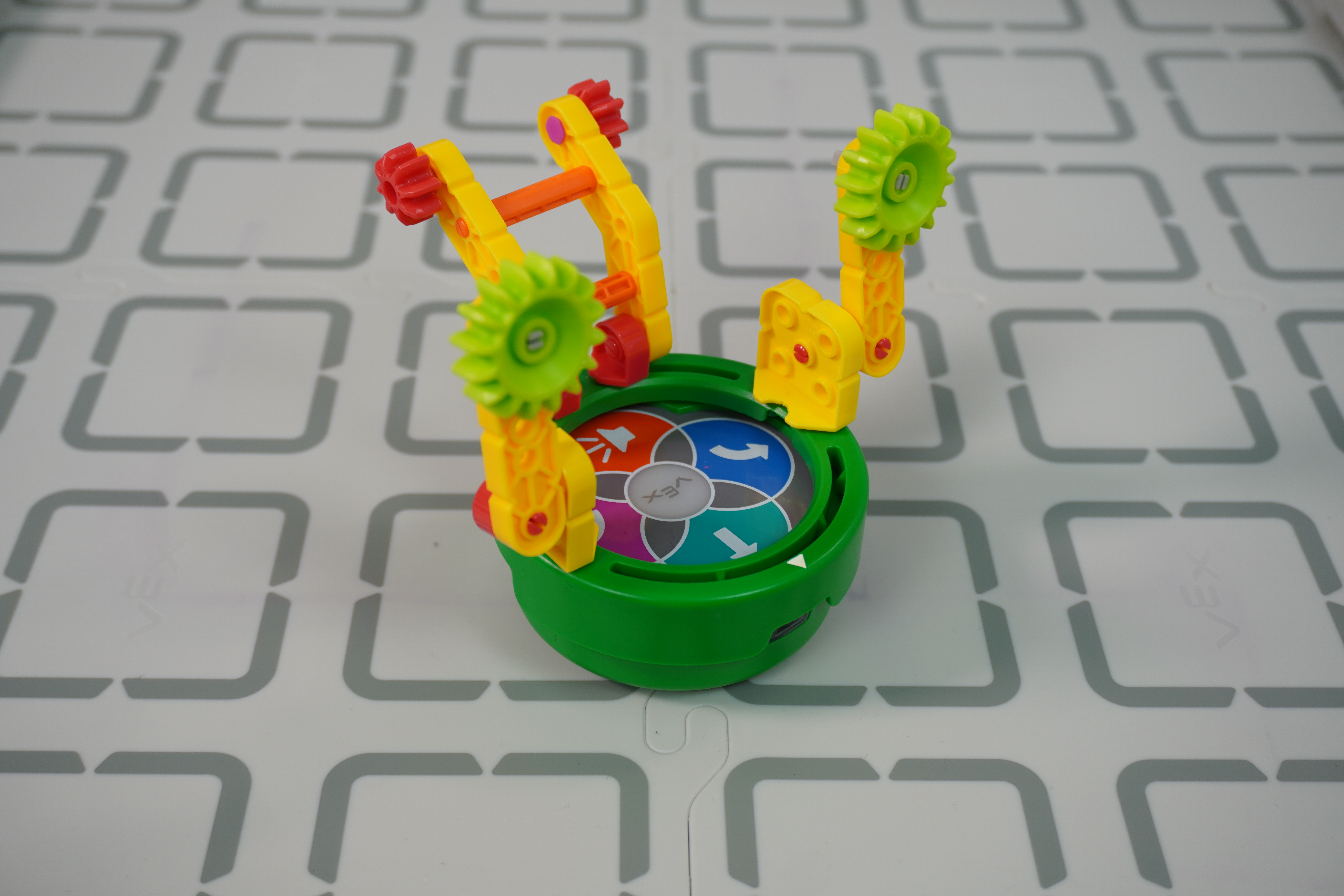

Вид сбоку на пример дизайна монстра VEX Pieces, прикрепленного к кольцу Art Ring.

Пример дизайна самолета VEX Pieces, прикрепленного к кольцу Art Ring.

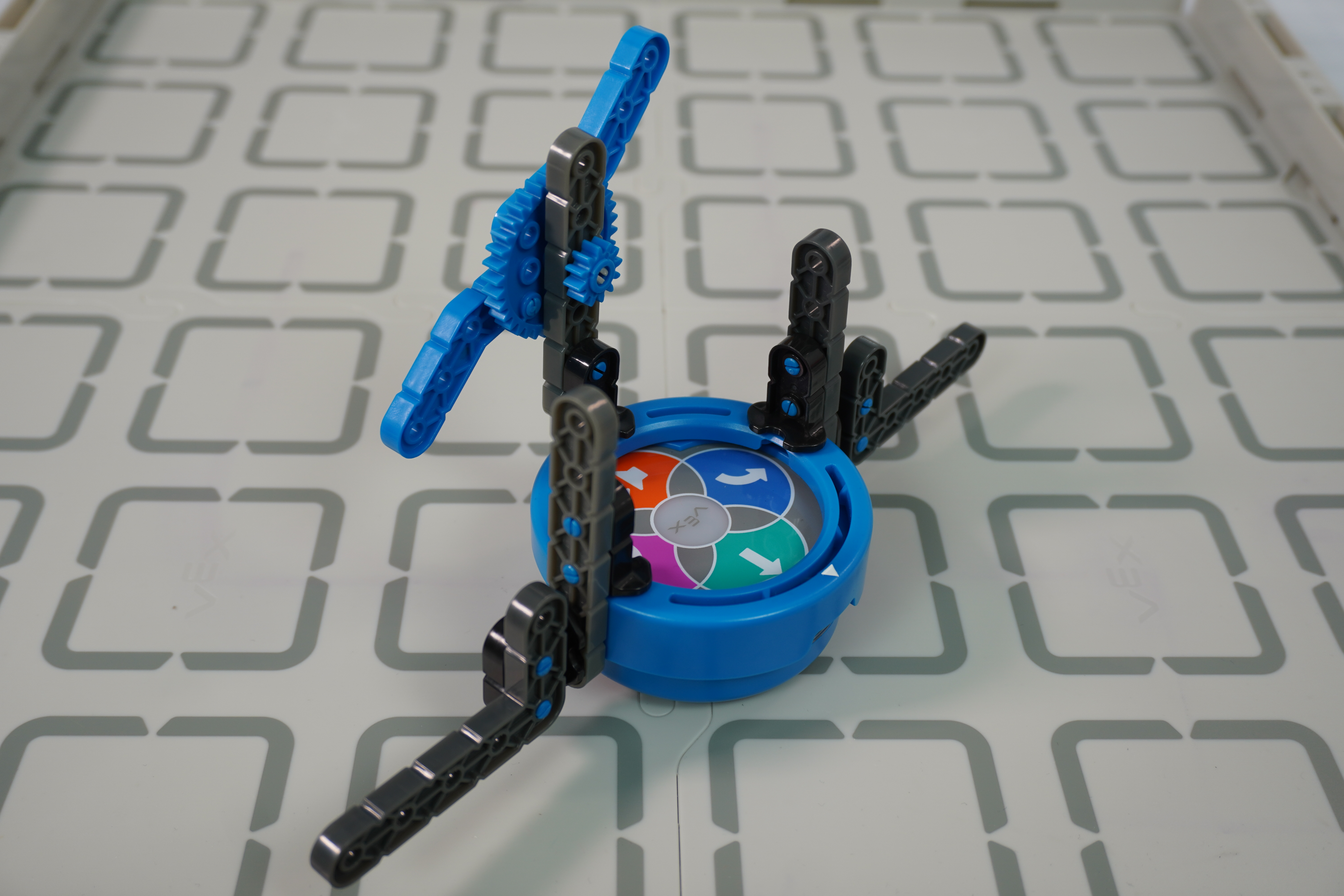

Угловой вид примера дизайна самолета VEX Pieces, прикрепленного к кольцу Art Ring.

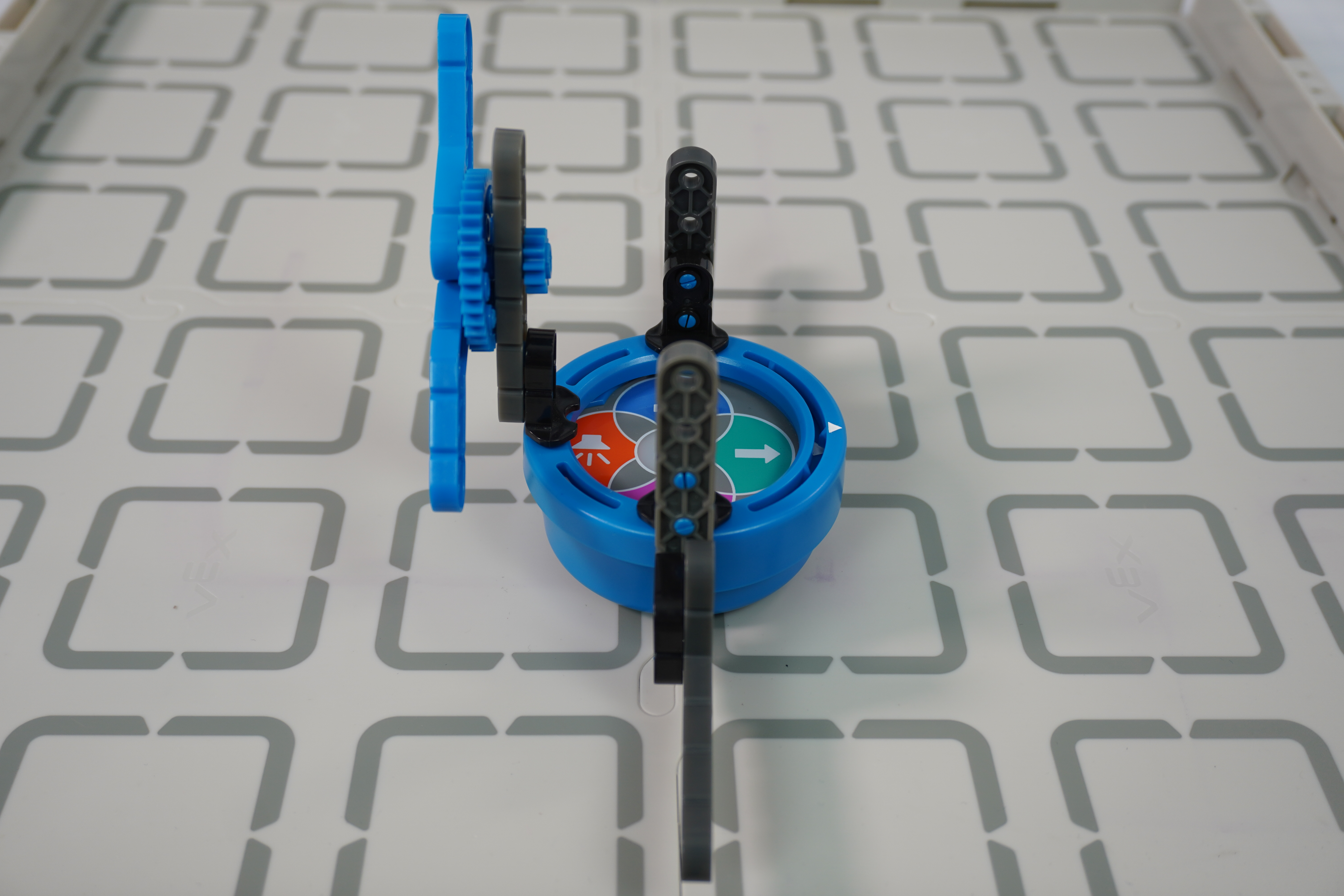

Вид сбоку на пример конструкции самолета VEX Pieces, прикрепленного к кольцу Art Ring.

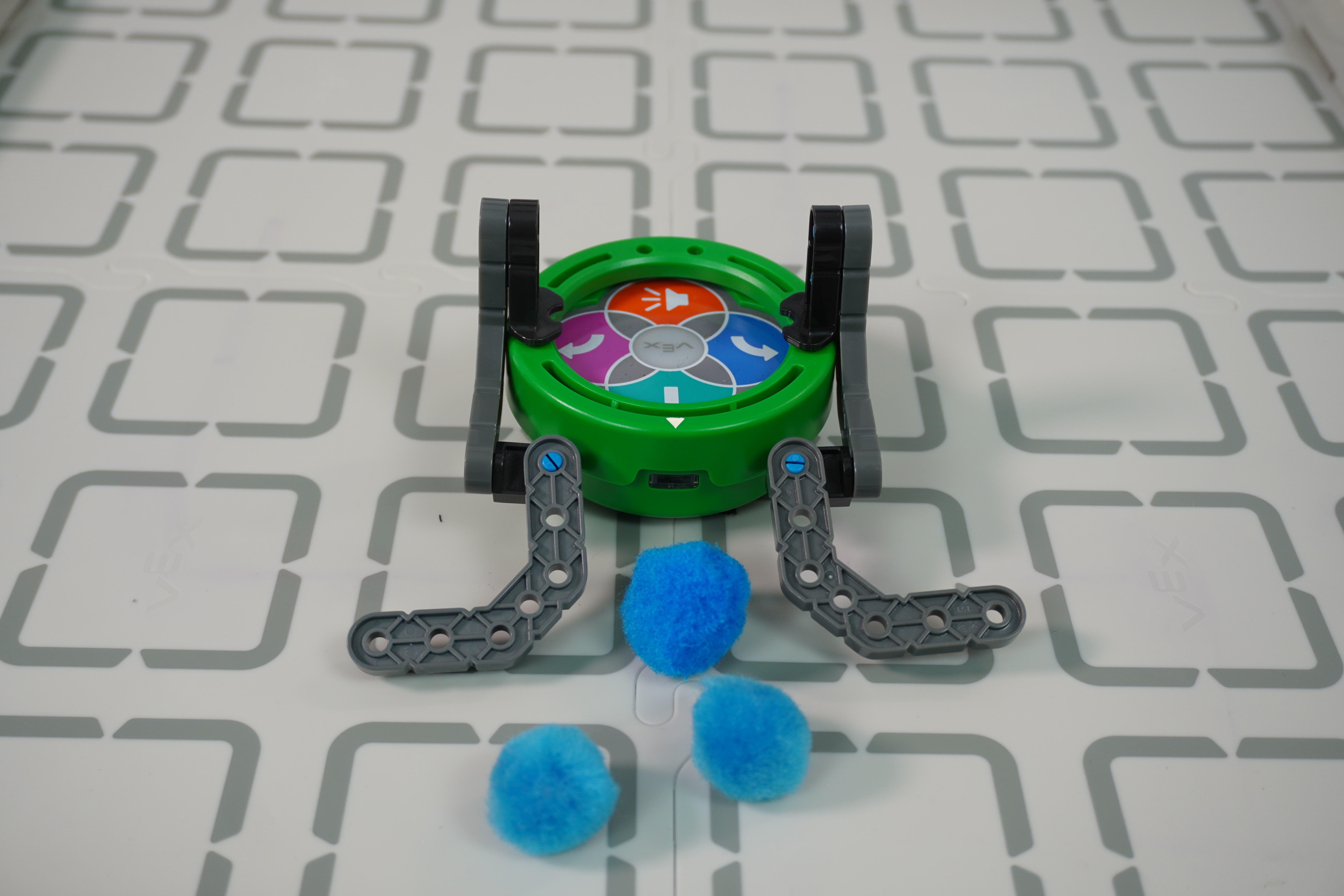

Пример дизайна VEX Pieces — помпонная машина для уборки, прикрепленная к кольцу Art Ring.

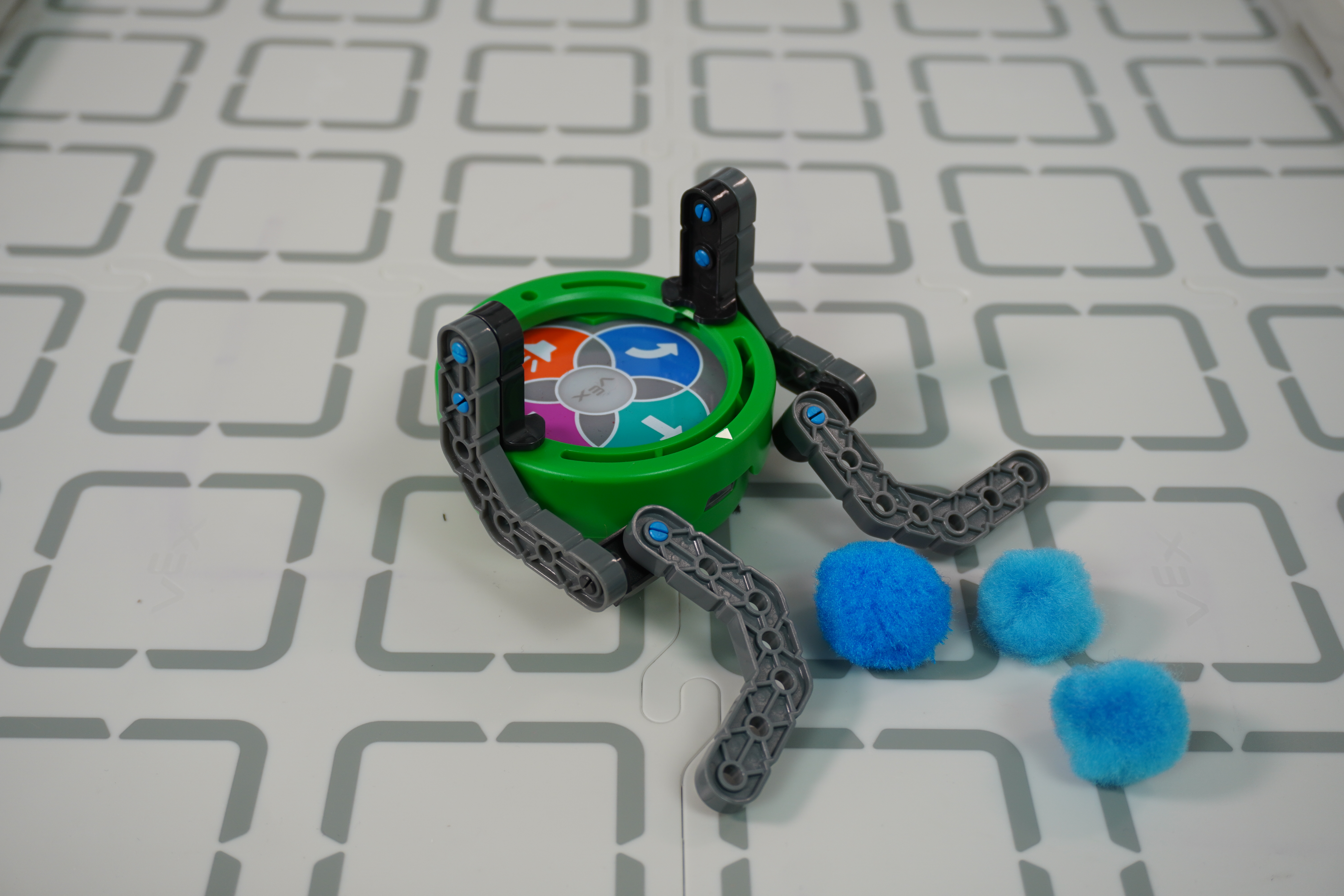

Угловой вид примера конструкции VEX Pieces — помпонной уборочной машины, прикрепленной к кольцу Art Ring.

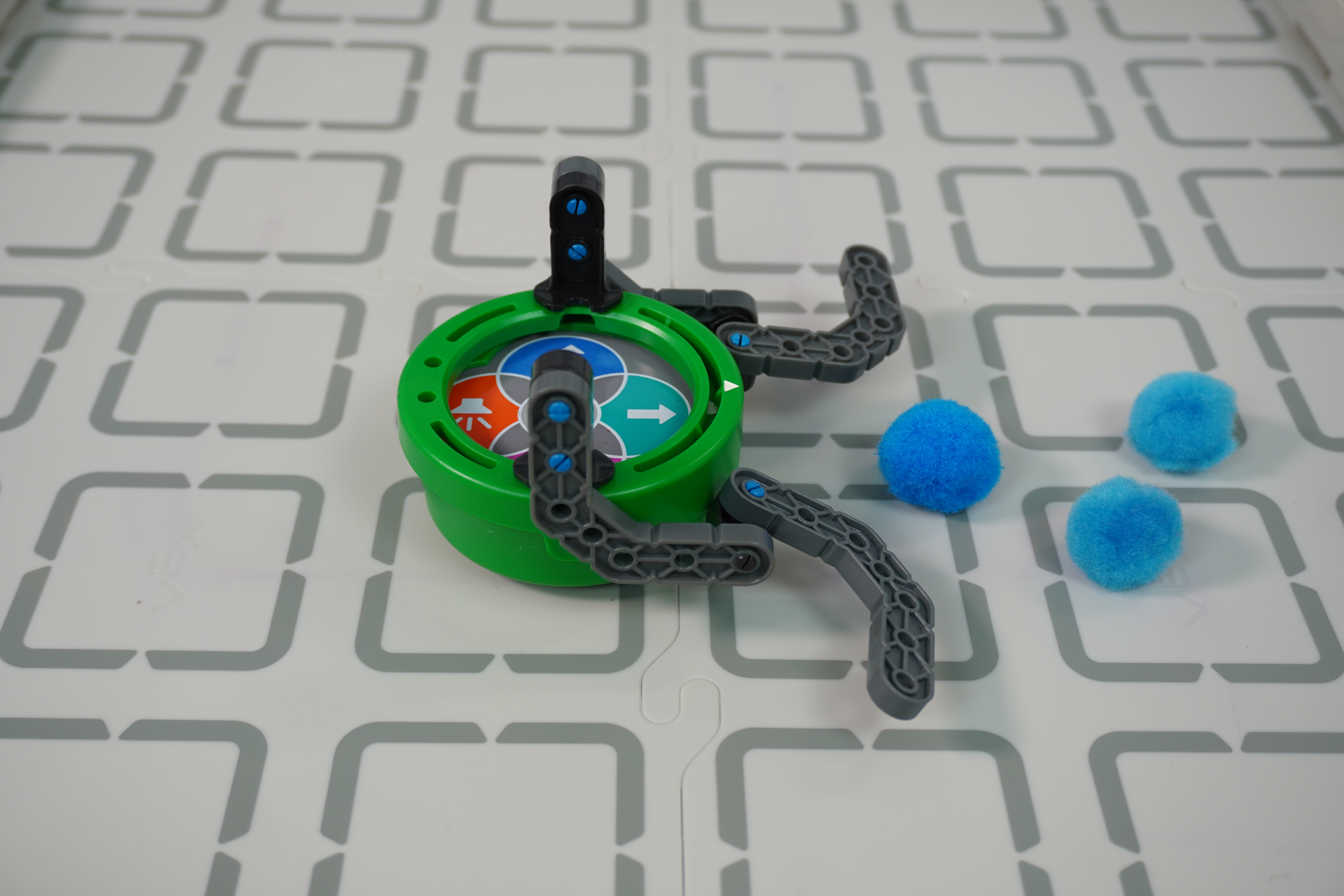

Вид сбоку на пример конструкции VEX Pieces — помпоново-уборочную машину, прикрепленную к кольцу Art Ring.
