Хранилище комплекта V5 Workcell — отсек 1: оборудование STEM Labs

В этой статье будут рассмотрены детали из комплекта V5 Workcell Kit, которые будут организованы в хранилище 1.

Организация складского места 1 состоит из двух компонентов:

Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для эффективного использования в условиях профессионального и технического образования (CTE).

Поднос

Схема настройки хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая расположение и организацию компонентов хранения в среде Workcell.

База

В этой статье каждая деталь упорядочена в Ячейке 1 и представлена ​​следующая информация в виде таблицы слева направо:

  • Часть: Это название части. Гиперссылки на запасные части, доступные для индивидуальной покупки на сайте vexrobotics.com.
  • Фото: Это изображение детали. Используйте это в качестве справки при распаковке комплекта и сборке V5 Workcell.
  • Номер детали: Если деталь поставляется в более крупном комплекте, сумке или коробке, указывается номер детали комплекта, сумки или коробки, а также индивидуальный номер детали. Эти номера деталей могут оказаться полезными при распаковке вашего комплекта и при сборке V5 Workcell.
  • Количество: Это количество каждой предоставленной детали. Используйте это, чтобы убедиться, что у вас есть правильное количество деталей в каждом месте в корзине или лотке при распаковке.
  • Примечания к упаковке: В этом столбце представлена ​​информация о том, как будет получена деталь или детали в этом комплекте, сумке или коробке. Если детали поставляются в более крупном комплекте, сумке или коробке, для справки предоставляется изображение этикетки. Используйте их для справки при распаковке комплекта.
  • Расположение: Это изображение корзины или лотка с выделением того места, где деталь должна быть размещена в этой корзине или лотке. Эта информация также может быть полезна при создании V5 Workcell, если необходимо напоминание о том, где находится деталь.
    • Полезные советы: Они указаны в столбце «Местоположение». Эти подсказки предоставляют дополнительный контекст или информацию об упаковке, обозначении номеров деталей или советы по дополнительной организации.

Ящик для хранения 1: Лоток

Часть Фото Номер детали Количество Сумка Заметки Расположение

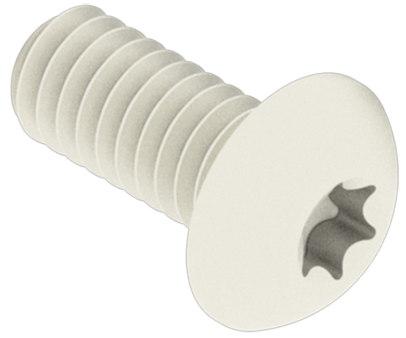

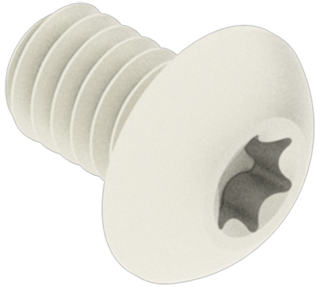

Винт со звездочкой #8-32 x 1/4 дюйма Схема, иллюстрирующая систему хранения данных V5 Workcell для профессионального и технического образования (CTE), демонстрирующая различные компоненты хранения и их расположение для эффективной организации и доступности рабочего пространства. 276-4990-001 300 Поставляется в 3 пакетиках по 100 шт.

Схема настройки хранилища V5 Workcell для CTE (профессионально-технического образования), иллюстрирующая расположение и организацию компонентов внутри рабочей ячейки для эффективного использования и доступности.

Полезный совет:

Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.comчтобы легко различать и определять различные размеры винтов.

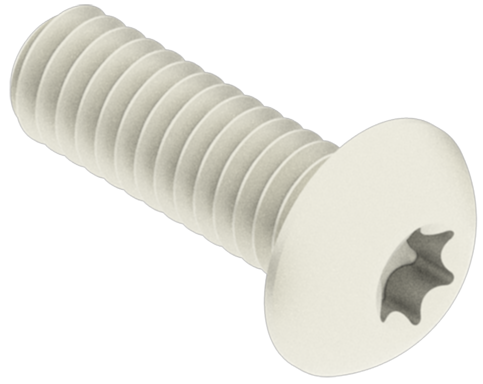

Винт со звездочкой #8-32 x 3/8 дюйма Схема, иллюстрирующая систему хранения V5 Workcell в сфере профессионального и технического образования, демонстрирующая расположение и организацию компонентов хранения для оптимальной эффективности рабочего пространства. 276-4991-001 100 Поставляется в 1 пакете по 100 штук.

Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет:

Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.comчтобы легко различать и определять различные размеры винтов.
Винт со звездочкой #8-32 x 1/2 дюйма Схема хранилища V5 Workcell для профессионального и технического образования (CTE), иллюстрирующая расположение и организацию компонентов хранения в робототехнической рабочей ячейке V5. 276-4992-001 300 Поставляется в 3 пакетиках по 100 шт.

Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет:

Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.comчтобы легко различать и определять различные размеры винтов.

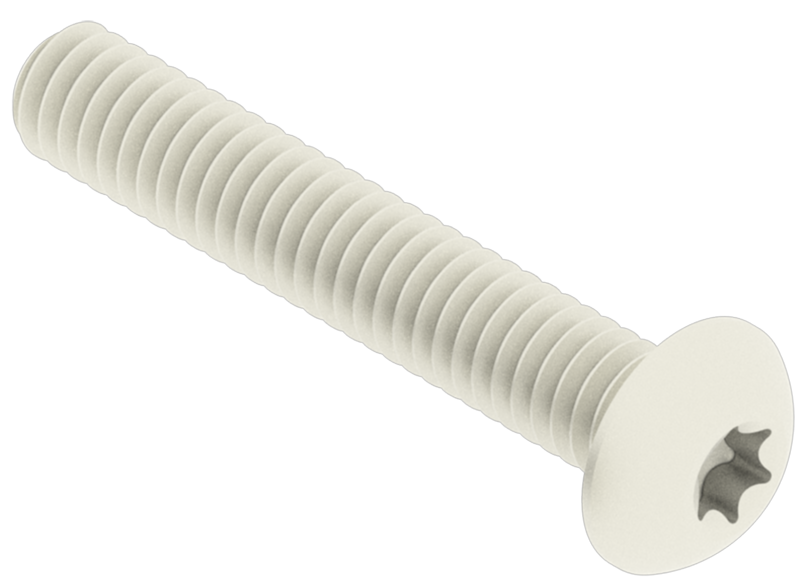

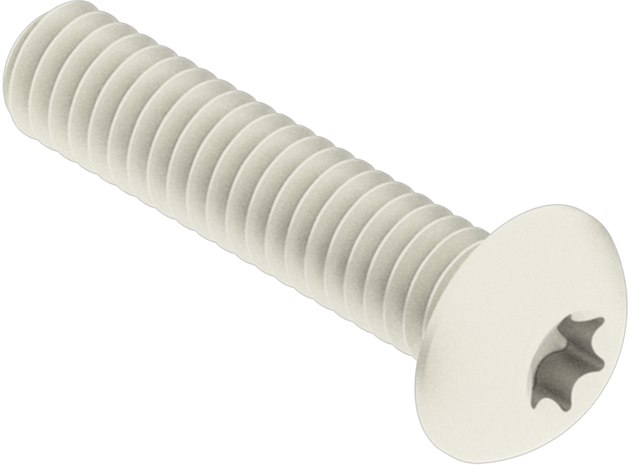

Винт со звездочкой #8-32 x 3/4 дюйма Установка V5 Workcell Storage, демонстрирующая организованные решения для хранения инструментов и материалов, используемых в сфере профессионального и технического образования, с упором на эффективное использование пространства и доступность. 276-4994-001 100 Поставляется в 1 пакете по 100 штук.

Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет:

Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.comчтобы легко различать и определять различные размеры винтов.
Винт со звездочкой #8-32 x 1000 дюймов Схема настройки хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая организацию и расположение компонентов хранилища для оптимизации рабочего процесса и доступности в среде технического образования. 276-4996-001 100 Поставляется в 1 пакете по 100 штук.

Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет:

Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.comчтобы легко различать и определять различные размеры винтов.

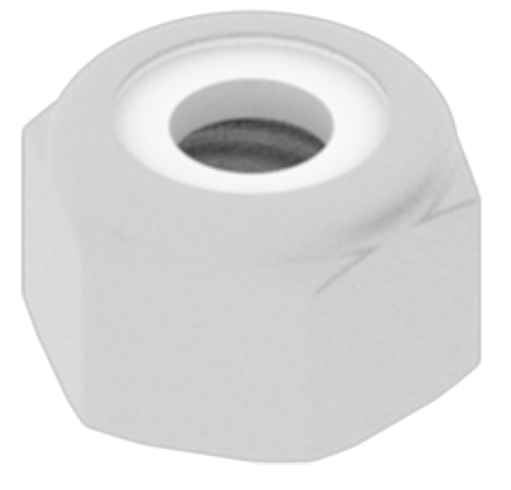

#8-32 Нейлоковая гайка Схема системы хранения данных V5 Workcell для профессионального и технического образования, иллюстрирующая расположение и организацию компонентов внутри рабочей ячейки для эффективного хранения и доступности. 275-1027-001 400 Поставляется в 4 пакетиках по 100 шт. Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет: Выкладывая кусочки в лоток, сохраняйте пакеты с застежкой-молнией. Их можно использовать позже для организации деталей, которые поставляются в различных сумках.
Плоский подшипник Схема системы хранения данных V5 Workcell, иллюстрирующая различные компоненты хранения и их расположение для эффективной организации в контексте карьеры и технического образования. 100 плоских подшипников поставляются в этом пакете:
276-6820-806

5 Плоские подшипники поставляются в этом пакете:
276-6009-808

Индивидуальный номер детали:
276-1209-001		 105 Поставляется в 5 пакетах по 20 штук.

Последние 5 штук входят в этот пакет: Прозрачный пластиковый пакет, содержащий пять компонентов для системы хранения V5 Workcell, используемой в сфере профессионального и технического образования, демонстрирующий конечные детали, необходимые для сборки или организации. 		Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет: Выкладывая кусочки в лоток, сохраняйте пакеты с застежкой-молнией. Их можно использовать позже для организации деталей, которые поставляются в различных сумках.

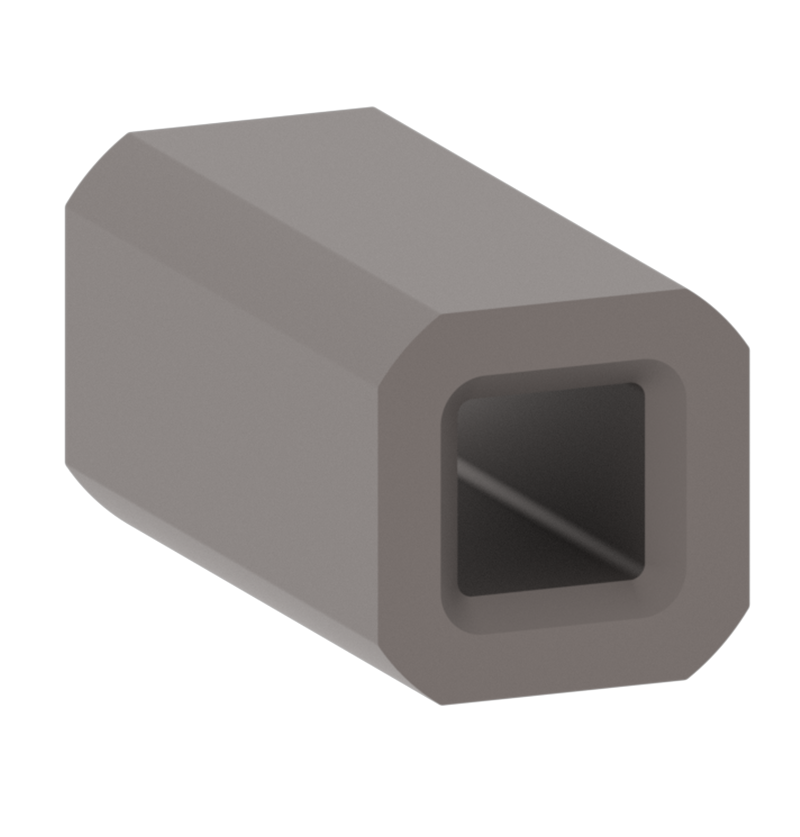

Расстояние 1/2 дюйма Схема системы хранения данных V5 Workcell, иллюстрирующая различные компоненты хранения и их расположение для эффективной организации в контексте карьеры и технического образования. Эта деталь поставляется в специальной сумке:
276-7472-802

Индивидуальный номер детали:
275-1014-001

 40 Эти детали поставляются в сумке Standoff.

На рисунке показаны различные детали, входящие в комплект Standoff Bag для V5 Workcell Storage, входящий в состав ресурсов CTE (карьера и техническое образование).

Схема настройки хранилища V5 Workcell для CTE (профессионально-технического образования), иллюстрирующая расположение и организацию компонентов внутри рабочей ячейки для эффективного использования и доступности.

Полезный совет: Используйте дополнительные пакеты на молнии из распаковки вместе с лентой и маркером, чтобы разделить стойки по размеру в отдельные пакеты для облегчения доступа во время сборки. Укажите размер стоек и индивидуальный номер детали на внешней стороне каждой сумки.



Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.com, чтобы легко различать и определять различные размеры стоек.
Стойка 3/4 дюйма Диаграмма, иллюстрирующая решения V5 Workcell Storage для CTE (профессионально-технического образования), демонстрирующая различные конфигурации и компоненты хранения для оптимизации эффективности рабочего пространства. Эта деталь поставляется в специальной сумке:
276-7472-802

Индивидуальный номер детали:
275-1015-001		 4
1,00-дюймовая стойка Схема системы хранения V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в условиях профессионального и технического образования (CTE), подчеркивающая эффективное управление рабочим пространством. Эта деталь поставляется в сумке-стойке:
276-7472-802

Индивидуальный номер детали:
275-1016-001		 52
1,50-дюймовая стойка Схема расположения хранилища V5 Workcell для профессионально-технического образования (CTE), иллюстрирующая расположение и организацию компонентов хранения в робототехнической рабочей ячейке. Эта деталь поставляется в сумке-стойке:
276-7472-802

Индивидуальный номер детали:
275-1017-001		 2
2,00-дюймовая стойка Схема системы хранения данных V5 Workcell для профессионально-технического образования, иллюстрирующая различные компоненты хранения и их расположение для эффективной организации и доступа в условиях технического образования. Эта деталь поставляется в специальной сумке:
276-7472-802

Индивидуальный номер детали:
275-1018-001		 34
3,00-дюймовая стойка Схема настройки хранилища V5 Workcell для CTE (профессионально-технического образования), иллюстрирующая расположение и организацию компонентов внутри рабочей ячейки для оптимальной эффективности и доступности. Эта деталь поставляется в сумке Standoff:
276-7472-802

Индивидуальный номер детали:
275-1020-001		 28

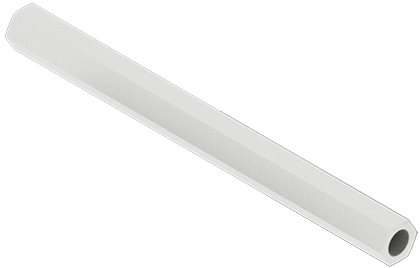

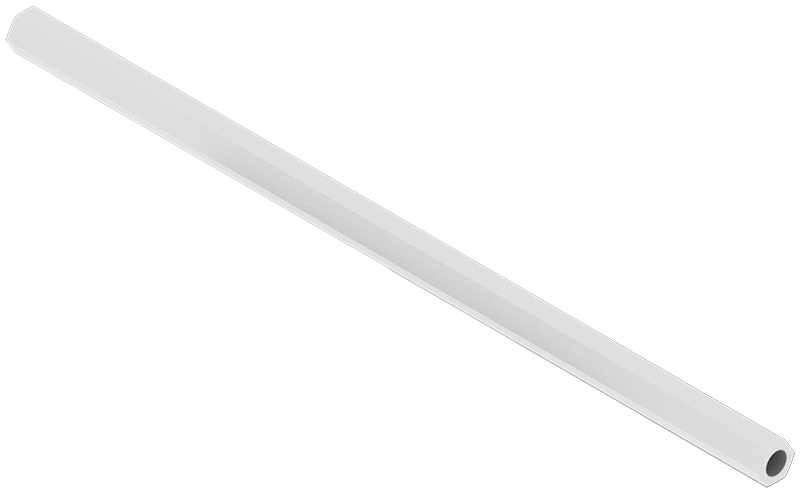

6,00-дюймовая стойка Диаграмма, иллюстрирующая решения V5 Workcell Storage для профессионального и технического образования, демонстрирующая различные конфигурации и компоненты хранения для эффективной организации рабочего пространства. Эта деталь поставляется в специальной сумке:
276-7472-802

Индивидуальный номер детали:
275-1023-001		 4

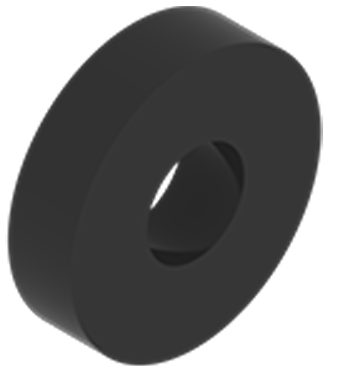

Проставка 0,125 дюйма Схема расположения хранилища рабочей ячейки V5 для профессионально-технического образования (CTE), иллюстрирующая расположение и организацию компонентов внутри рабочей ячейки. Эта деталь поставляется в различных упаковках:
276-6340

Индивидуальный номер детали:
276-5912-001		 30 Поставляется в 3 различных упаковках.

На рисунке показаны три различных пакета решений V5 Workcell Storage для профессионального и технического образования, включающие различные конфигурации и компоненты, разработанные для эффективной организации и доступности.

Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет: Используйте дополнительные пакеты на молнии, оставшиеся после распаковки, вместе с лентой и маркером, чтобы разделить проставки по размеру в отдельные пакеты для облегчения доступа во время сборки. Укажите размер прокладок и индивидуальный номер детали на внешней стороне каждого пакета.



Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.comчтобы легко различать и определять различные размеры проставок.

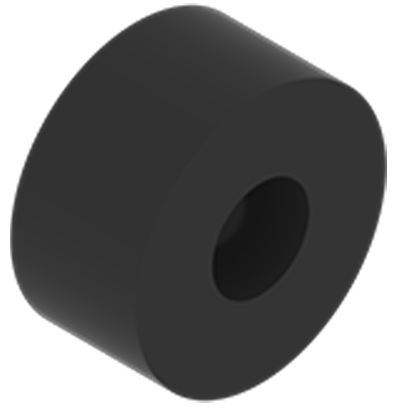

Проставка 0,25 дюйма Схема настройки хранилища V5 Workcell для CTE (профессионально-технического образования), иллюстрирующая расположение и организацию компонентов в рабочем пространстве. Эта деталь поставляется в различных упаковках:
276-6340

Индивидуальный номер детали:
276-5913-001		 30

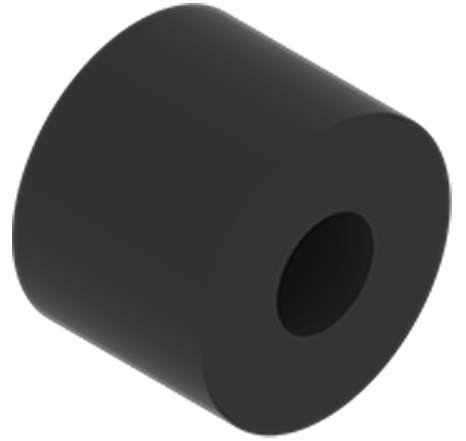

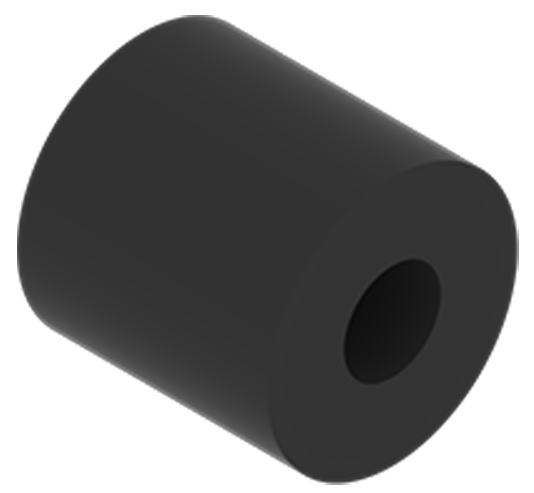

Проставка 0,375 дюйма Схема, иллюстрирующая настройку хранилища V5 Workcell для CTE (профессионально-технического образования), демонстрирующая расположение и организацию компонентов внутри рабочей ячейки. Эта деталь поставляется в различных упаковках:
276-6340

Индивидуальный номер детали:
276-5914-001		 30
Проставка 0,50 дюйма Схема, иллюстрирующая систему хранения V5 Workcell для CTE, демонстрирующая решения для организованного хранения и компоненты для эффективного управления рабочим пространством. Эта деталь поставляется в различных упаковках:
276-6340

Индивидуальный номер детали:
276-5915-001		 30

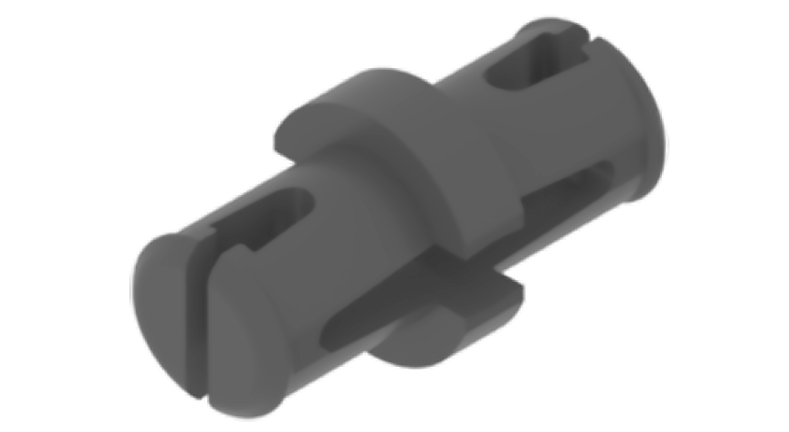

Контакт разъема 1x1 Иллюстрация конфигурации хранилища V5 Workcell для профессионального и технического образования, демонстрирующая организованные решения для хранения и расстановку оборудования для эффективного управления рабочим пространством. Эта деталь поставляется в упаковке:
276-7472-801

Индивидуальный номер детали:
228-3616-060		 4 Поставляется в 1 упаковке

Изображение устройства хранения данных V5 Workcell, демонстрирующее единый пакет компонентов хранения, разработанных для приложений профессионального и технического образования (CTE), подчеркивающий организованность и эффективность управления рабочим пространством. 		Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.
2x3 прямоугольная балка Схема системы хранения данных V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранения в среде Workcell. Эта деталь поставляется в упаковке:
276-7472-801

Индивидуальный номер детали:
228-3616-145		 2

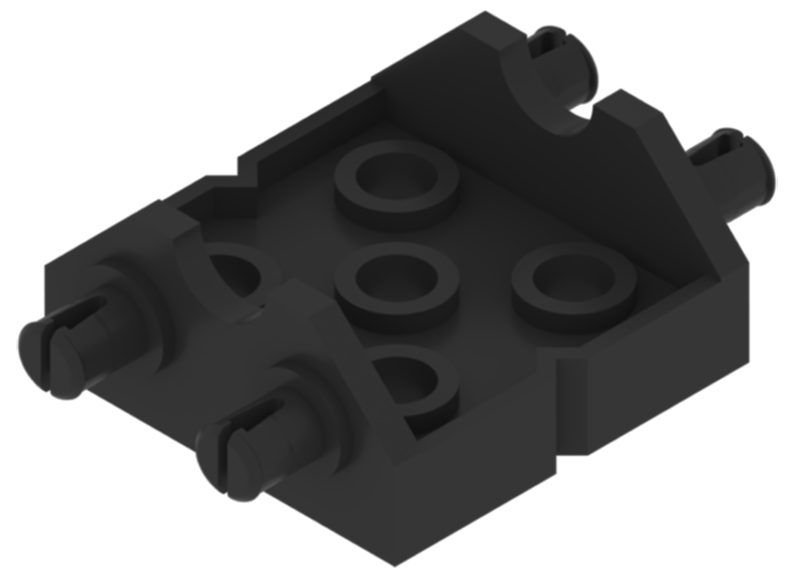

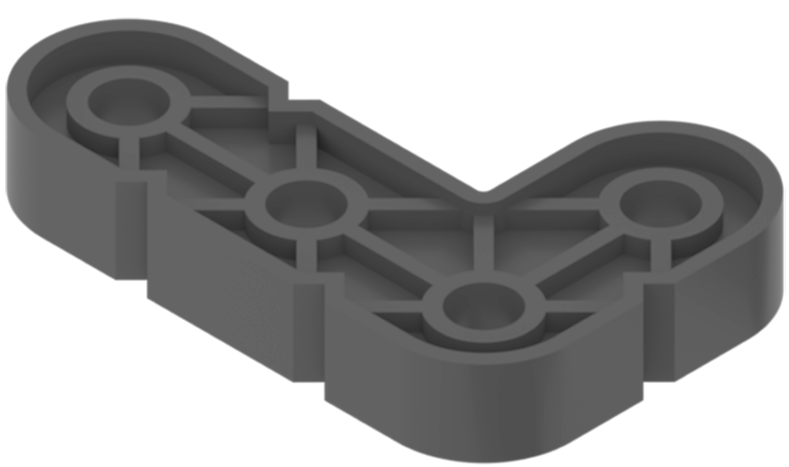

Двойной угловой соединитель 2x2 шириной 2x2 Схема системы хранения V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в условиях профессионального и технического образования, с маркированными секциями для легкой идентификации и доступа. Эта деталь поставляется в упаковке:
276-7472-801

Индивидуальный номер детали:
228-3201-220		 1
Линейный слайд Схема, иллюстрирующая систему хранения данных V5 Workcell для профессионального и технического образования, демонстрирующая расположение и организацию компонентов хранения в рабочей ячейке. Эта деталь поставляется в упаковке:
276-7472-801

Индивидуальный номер детали:
228-3616-217		 1

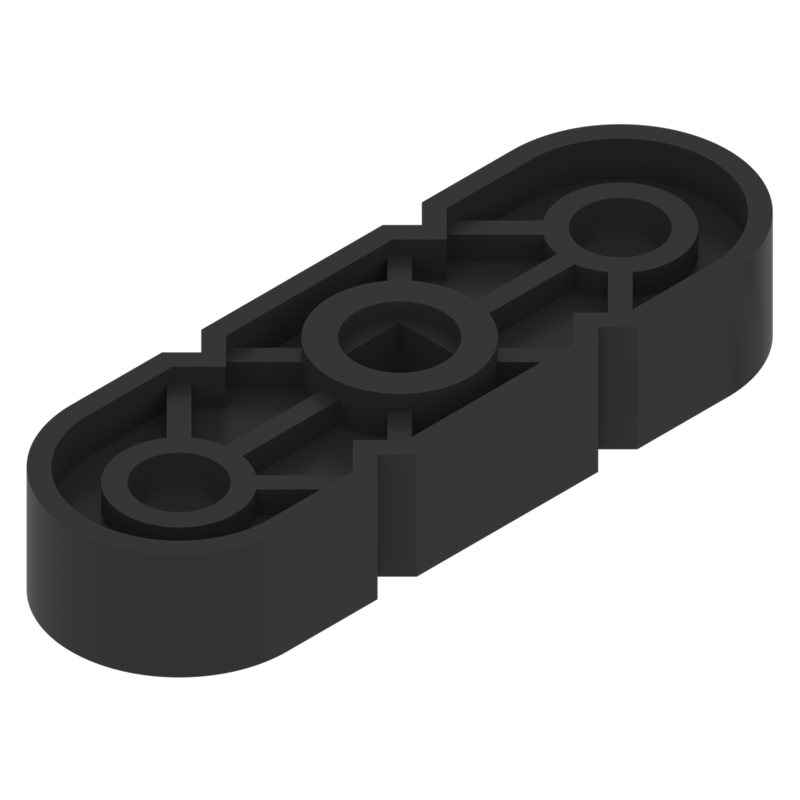

Центральная замковая балка 1x3 Схема системы хранения V5 Workcell, иллюстрирующая организацию и расположение инструментов и материалов для эффективного использования в условиях профессионального и технического образования. Эта деталь поставляется в упаковке:
276-7472-801

Индивидуальный номер детали:
228-3201-1141		 2

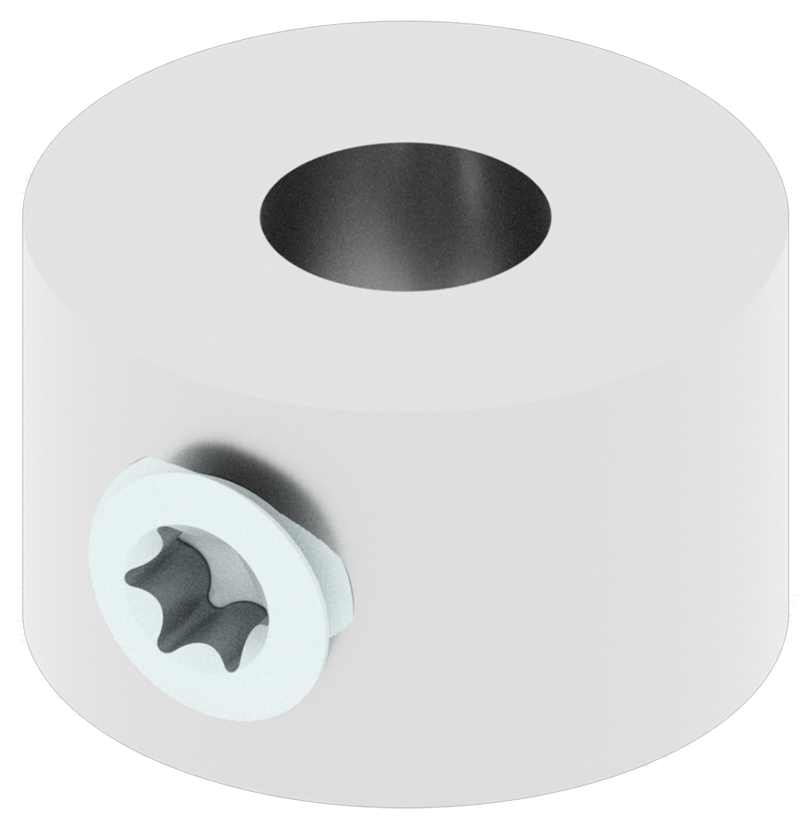

Хомут звездчатого приводного вала Схема, иллюстрирующая настройку хранилища V5 Workcell для профессионального и технического образования (CTE), демонстрирующая расположение компонентов и решений для хранения данных для эффективной организации рабочего пространства. Эта деталь поставляется в упаковке:
276-6650-806

Индивидуальный номер детали:
276-6103-000		 96 Поставляется в 1 пакете по 96 шт. Схема расположения хранилища V5 Workcell, иллюстрирующая расположение и организацию компонентов хранилища для приложений карьеры и технического образования.

Полезный совет: Выкладывая кусочки в лоток, сохраняйте пакеты с застежкой-молнией. Их можно использовать позже для организации деталей, которые поставляются в различных сумках.

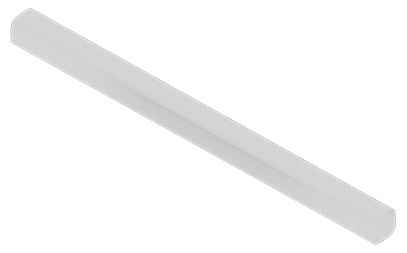

1” или 2x Приводной вал Схема, иллюстрирующая установку хранилища V5 Workcell для профессионального и технического образования (CTE), с маркированными отсеками для хранения и расположением оборудования для эффективной организации рабочего пространства. Эта деталь поставляется в различных упаковках:
228-6871-800

Индивидуальный номер детали:
288-2500-117		 20 Поставляется в 5 различных упаковках.

На изображении показаны пять различных пакетов решений для хранения данных V5 Workcell для профессионального и технического образования, на которых показаны различные варианты хранения и конфигурации, доступные для организации инструментов и материалов.

Диаграмма, иллюстрирующая решения V5 Workcell Storage для профессионально-технического образования, демонстрирующие организованные варианты хранения и дизайн компоновки для повышения эффективности в средах карьеры и технического образования.

Полезный совет: Используйте дополнительные пакеты на молнии, оставшиеся после распаковки, вместе с лентой и маркером, чтобы разделить проставки по размеру в отдельные пакеты для облегчения доступа во время сборки. Укажите размер прокладок и индивидуальный номер детали на внешней стороне каждого пакета.



Используйте линейку для металлических деталей VEX V5 с сайта rulers.vex.com чтобы легко различать и определять различные размеры валов.
2” или 4x Приводной вал Диаграмма, иллюстрирующая настройку хранилища V5 Workcell для CTE (профессионально-технического образования), демонстрирующая расположение и организацию компонентов хранения в среде Workcell. Эта деталь поставляется в различных упаковках:
228-6871-800

Индивидуальный номер детали:
288-2500-120		 30
3” или 6x Приводной вал Схема настройки хранилища V5 Workcell для CTE, иллюстрирующая расположение и организацию компонентов для эффективного управления рабочим пространством. Эта деталь поставляется в различных упаковках:
228-6871-800

Индивидуальный номер детали:
288-2500-122		 20

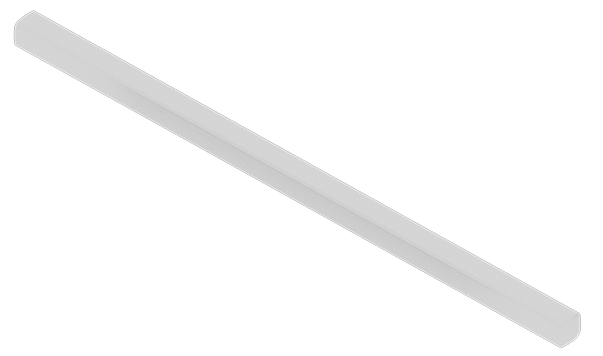

4” или 8x Приводной вал Схема установки хранилища V5 Workcell для профессионального обучения и подготовки кадров, иллюстрирующая расположение компонентов и решений для хранения данных в робототехнической системе V5, разработанной для повышения организованности и эффективности в образовательных средах. Эта деталь поставляется в различных упаковках:
228-6871-800

Индивидуальный номер детали:
288-2500-124		 10

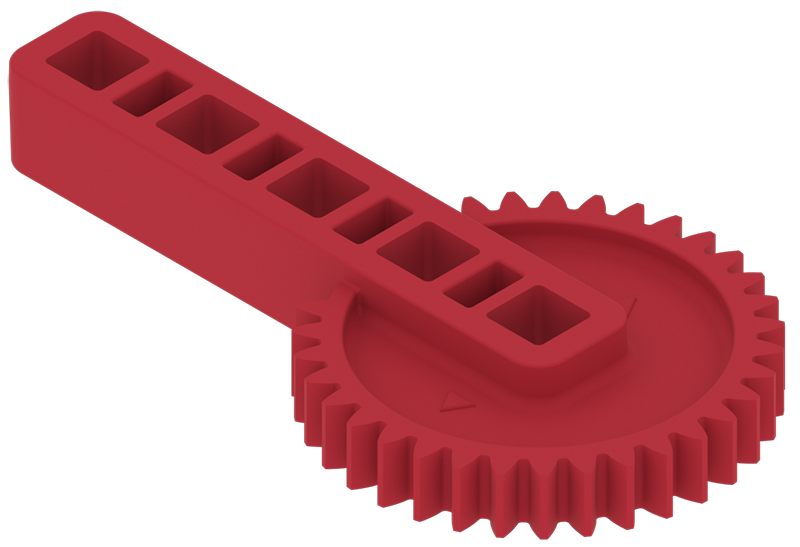

Коготь Шестерня Кривошип Схема настройки хранилища V5 Workcell, иллюстрирующая расположение и организацию инструментов и материалов для профессионального и технического образования, а также подчеркивающая эффективные решения для хранения данных для оптимизации рабочего пространства. Эта деталь поставляется в упаковке:
276-7472-801

Индивидуальный номер детали:
276-6010-003		 3 Поставляется в 1 разнообразной упаковке.

Разнообразный набор компонентов V5 Workcell Storage для CTE, включающий различные решения для хранения данных, аккуратно организованные, демонстрирующие организованность и доступность для образовательных целей. 		Иллюстрация конфигурации хранилища V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в среде профессионального и технического образования.

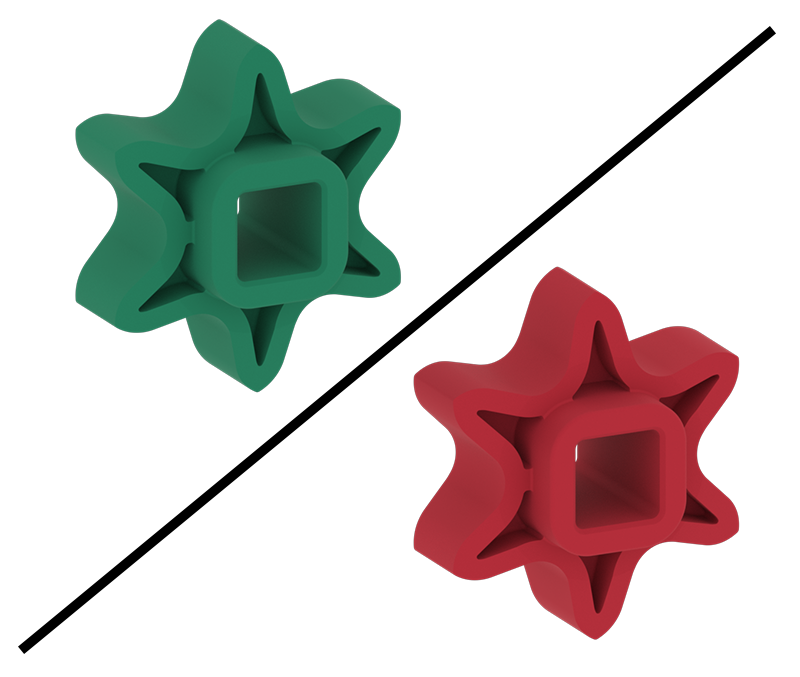

Высокопрочная звездочка 6T

Примечание: В настоящее время цвет этой детали меняется с зеленого на красный.		 Схема системы хранения данных V5 Workcell для профессионально-технического образования (CTE), иллюстрирующая компоновку и организацию компонентов хранения в среде Workcell. Эта деталь поставляется в упаковке:
276-3876

Индивидуальный номер детали:
276-2252-003		 8 Поставляется в 1 упаковке

Изображение устройства хранения данных V5 Workcell, демонстрирующее единый пакет компонентов, предназначенных для приложений профессионального и технического образования (CTE), подчеркивающее организованность и доступность для использования в образовательных целях. 		Иллюстрация конфигурации хранилища V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в среде профессионального и технического образования.

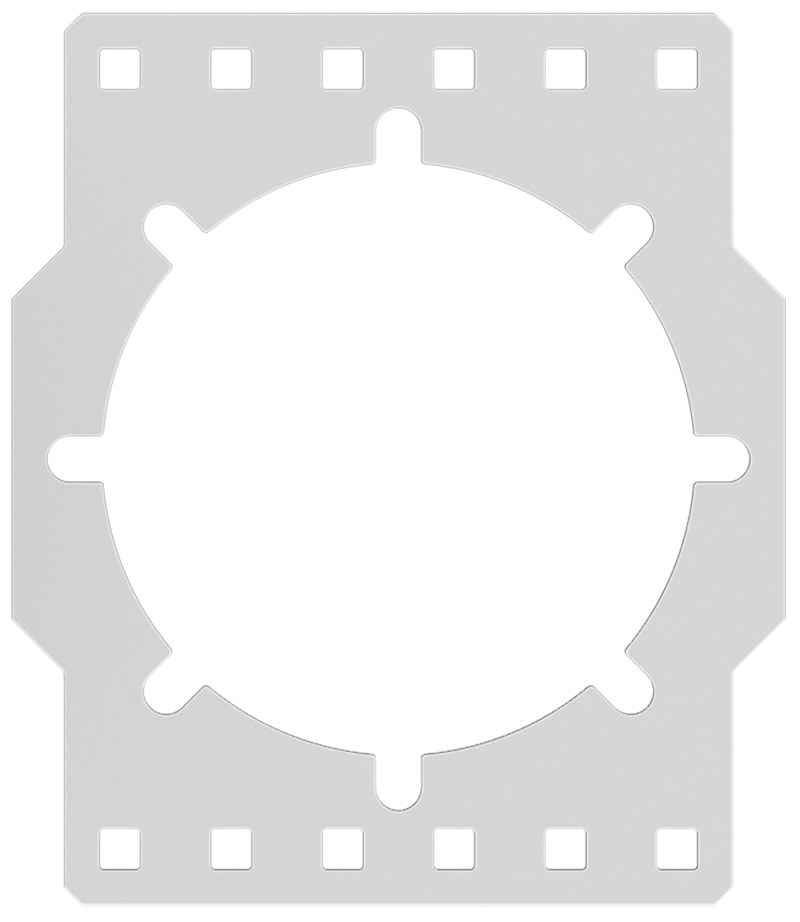

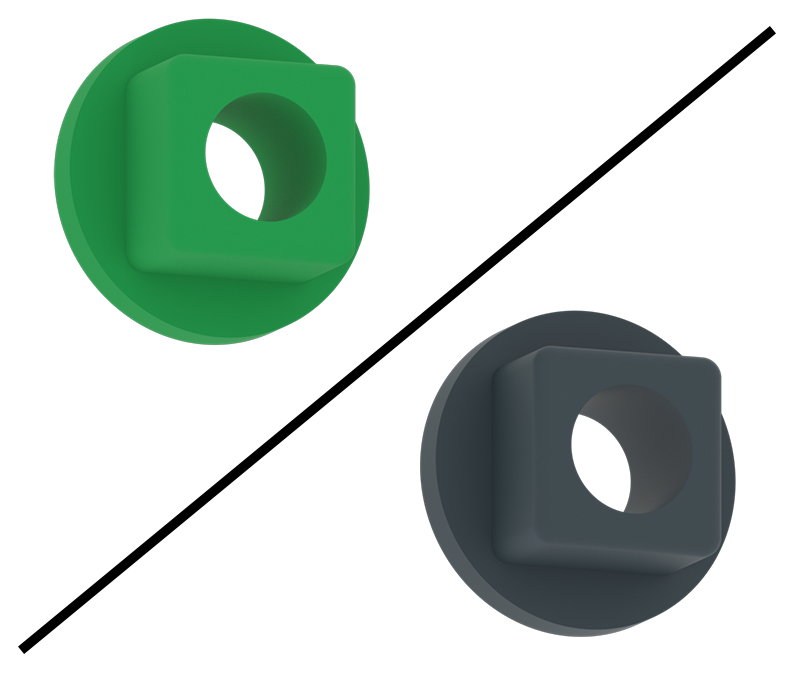

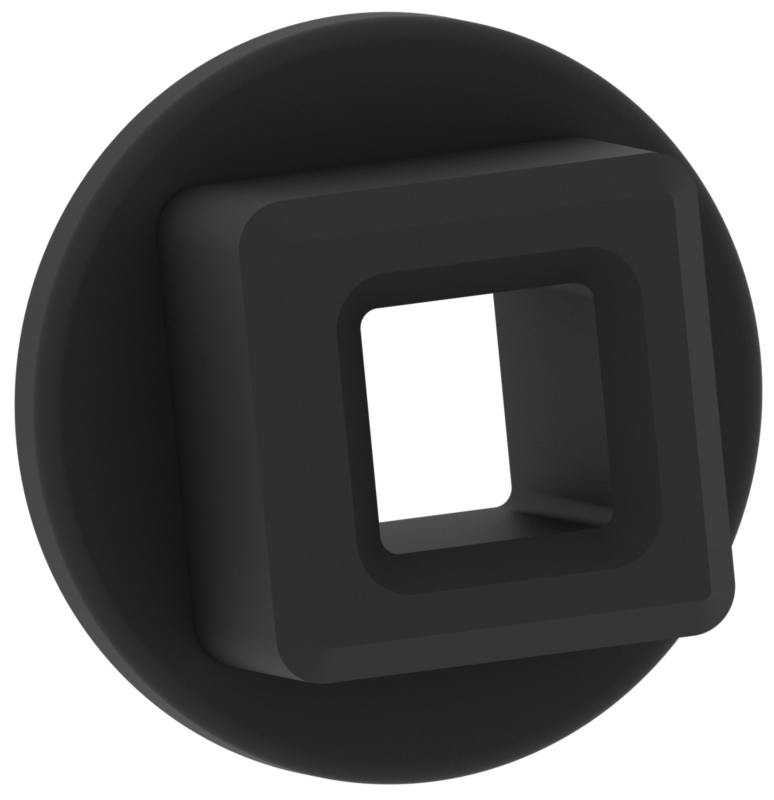

Металлическая вставка шестерни Схема настройки хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая расположение и организацию компонентов хранения в среде Workcell. Эта деталь поставляется в трех упаковках
276-3880
276-3881
276-3876

Индивидуальный номер детали:
276-2250-005		 84 Поставляется в 4 упаковках высокопрочных 30-зубчатых звездочек.

Image showing four High Strength 30-Tooth Sprocket packs and one High Strength 6-Tooth Sprocket pack, illustrating components for V5 Workcell Storage in Career and Technical Education.

Поставляется в 1 упаковке высокопрочных 6-зубчатых звездочек.

Image of a V5 Workcell Storage unit, showcasing a single pack of components designed for Career and Technical Education (CTE) applications, highlighting organization and accessibility for educational use.

Они также будут поставляться в двух упаковках комплекта высокопрочных вставок для вала.

Изображение двух упаковок комплекта высокопрочных вставок для вала для системы хранения V5 Workcell, демонстрирующее компоненты, входящие в категорию CTE (карьера и техническое образование). 		Иллюстрация конфигурации хранилища V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в среде профессионального и технического образования.

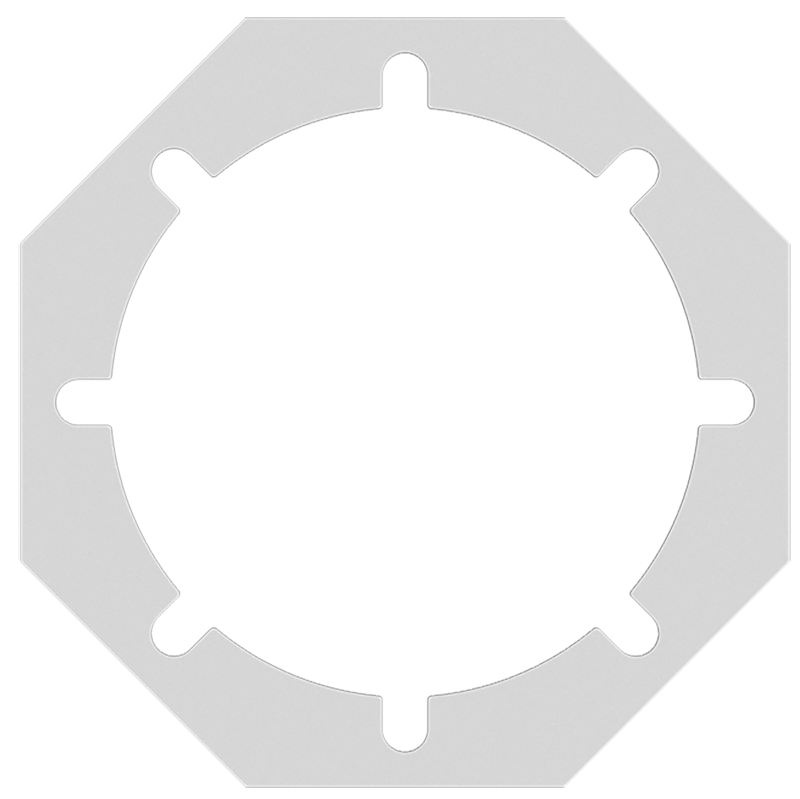

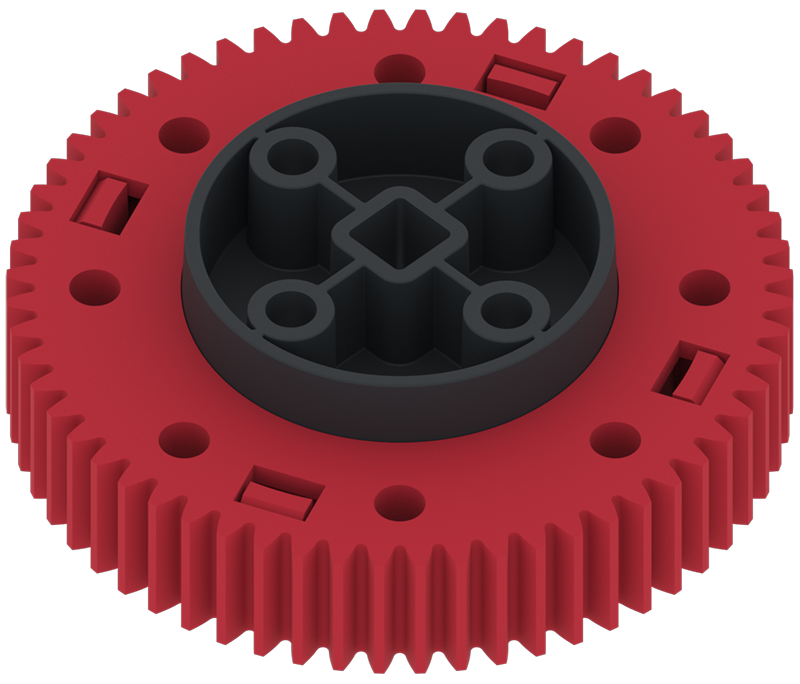

Высокопрочная зубчатая вставка Схема настройки хранилища V5 Workcell, иллюстрирующая расположение и организацию инструментов и материалов для профессионального и технического образования, а также подчеркивающая эффективные решения для хранения. Эта деталь поставляется в трех упаковках:
276-3880
276-3881
276-3876

Индивидуальный номер детали: 276-2250-006		 84

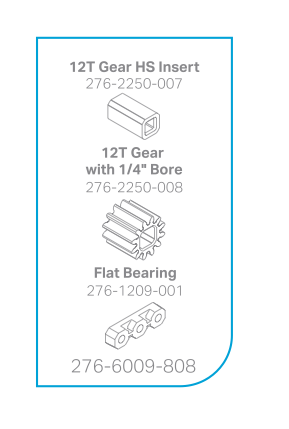

Вставка 12T Gear HS Схема, иллюстрирующая систему хранения данных V5 Workcell для профессионального и технического образования, показывающая компоновку и организацию компонентов хранения в среде Workcell. Эта деталь поставляется в различных упаковках:
276-6009-808

Индивидуальный номер детали:
276-2250-007		 1 Поставляется в 1 пакете дополнительных деталей.

На изображении показан пакет дополнительных деталей для V5 Workcell Storage, входящий в состав ресурсов по профессиональному и техническому образованию, на котором показаны компоненты, входящие в комплект для расширенного обучения и разработки проектов. 		Иллюстрация конфигурации хранилища V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в среде профессионального и технического образования.
Высокопрочная шестерня 12T с внутренним диаметром ¼ дюйма Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая организацию и компоновку хранилища для эффективного управления рабочим пространством. Эта деталь поставляется в различных упаковках:
276-6009-808

Индивидуальный номер детали:
276-2250-008		 1

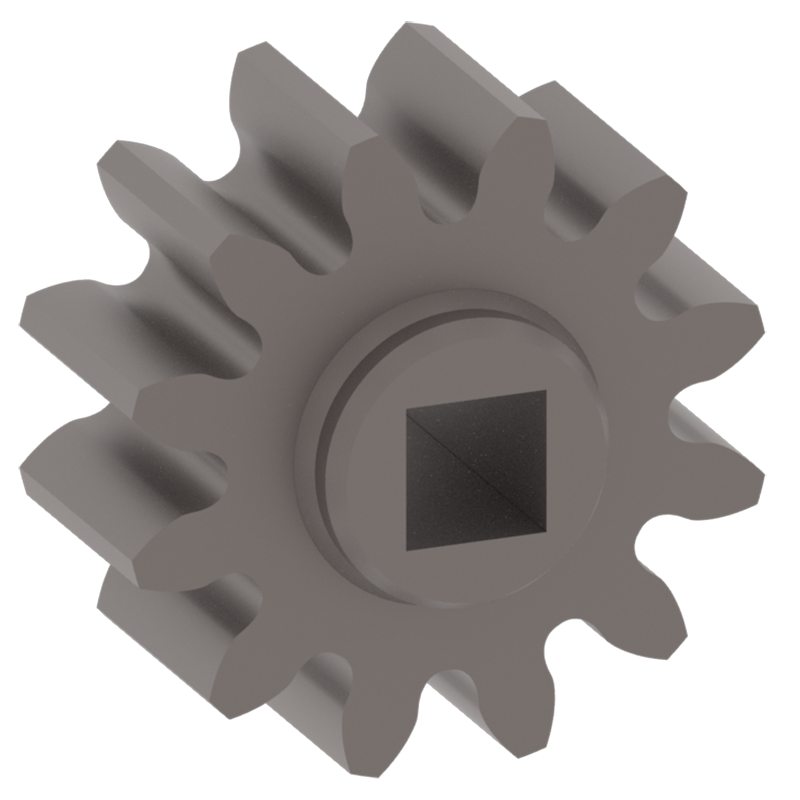

12T Металлический механизм Схема, иллюстрирующая компоновку хранилища V5 Workcell, демонстрирующая организованные решения для хранения приложений CTE (профессионально-технического образования), включая выделенные зоны для инструментов и материалов. 6010-011 12 Поставляется в 1 пакете по 12 штук (с маркировкой 276-7368). Иллюстрация конфигурации хранилища V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в среде профессионального и технического образования.

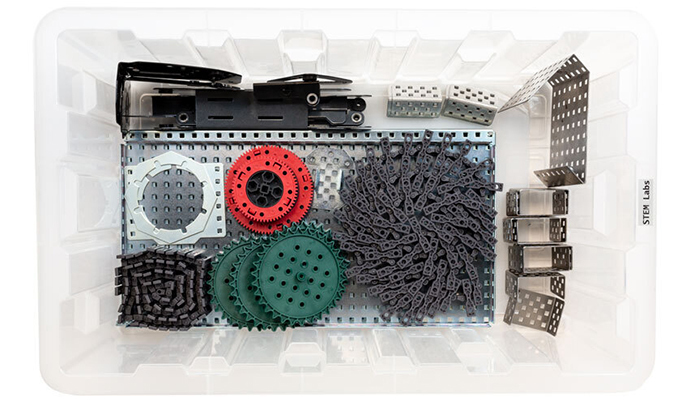

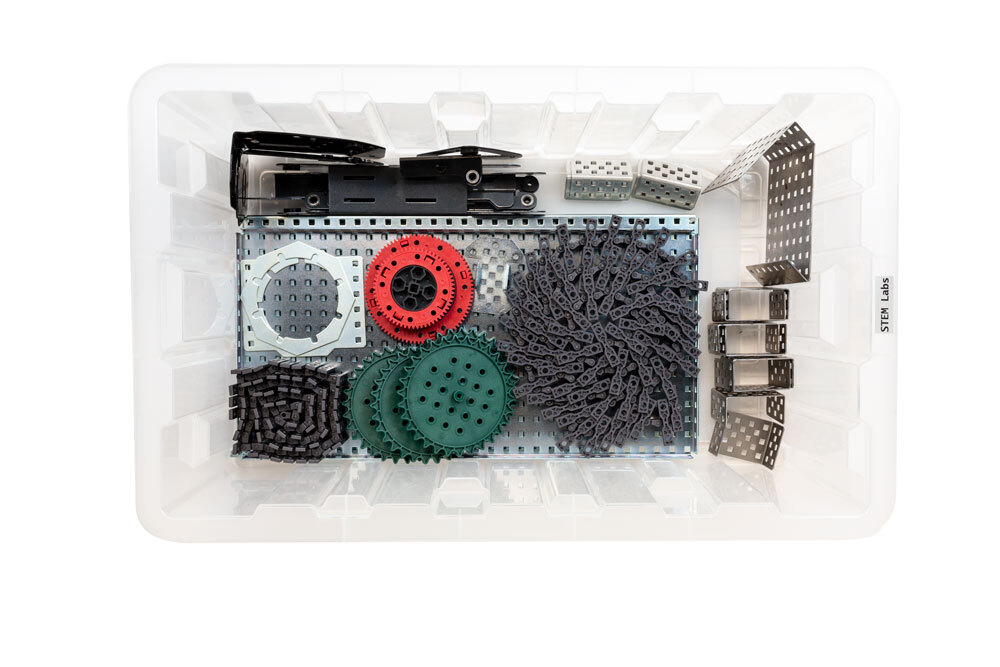

После того как все детали из комплекта Workcell будут помещены в лоток складского отсека 1, лоток будет выглядеть так, как показано на этом изображении (выберите изображение, чтобы увеличить его).

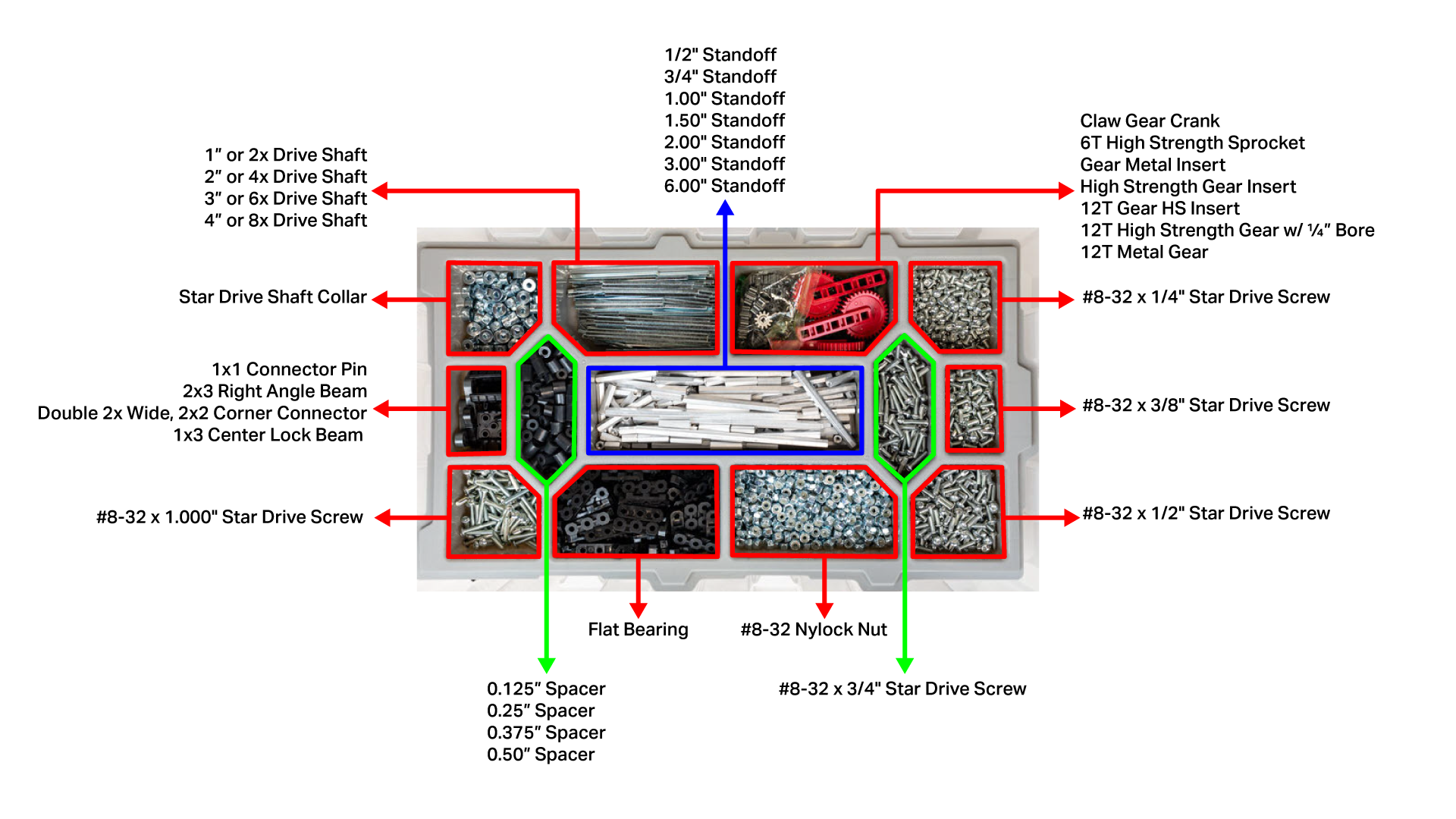

Иллюстрация конфигурации хранилища V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в среде профессионального и технического образования.

Ящик для хранения 1: База

Часть Фото Номер детали Количество Сумка Заметки Расположение
Опорная плита 15x30 Схема, иллюстрирующая систему хранения V5 Workcell для CTE, с маркированными отсеками для хранения и расположением оборудования для оптимизации организации рабочего пространства и эффективности. 276-1341 3 Они поставляются в трех коробках по две опорные пластины.

Вам нужно будет открыть одну из этих коробок при организации своего хранилища, чтобы создать два набора по три штуки.		 Схема расположения хранилища V5 Workcell, иллюстрирующая организованные решения для хранения в сфере профессионального и технического образования, с маркированными отсеками и размещением оборудования для эффективного управления рабочим пространством.
Дисковый питатель — нижний Схема, иллюстрирующая настройку хранилища V5 Workcell для профессионального и технического образования (CTE), демонстрирующая расположение компонентов и решений для хранения данных для эффективной организации рабочего пространства. Эта деталь поставляется в упаковке:
276-7720

Индивидуальный номер детали:
276-7720-001		 1 Поставляется в 1 сумке

Изображение сумки с компонентами V5 Workcell Storage для профессионального и технического образования, иллюстрирующее содержимое упаковки. 		Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.
Дисковый питатель – сверху Схема, иллюстрирующая компоновку хранилища V5 Workcell для CTE (профессионально-технического образования), демонстрирующая организованные решения для хранения и размещения оборудования для эффективного управления рабочим пространством. Эта деталь входит в комплект:
276-7720

Индивидуальный номер детали:
276-7720-002		 1

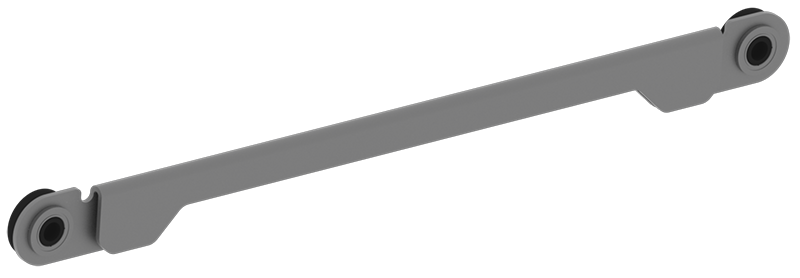

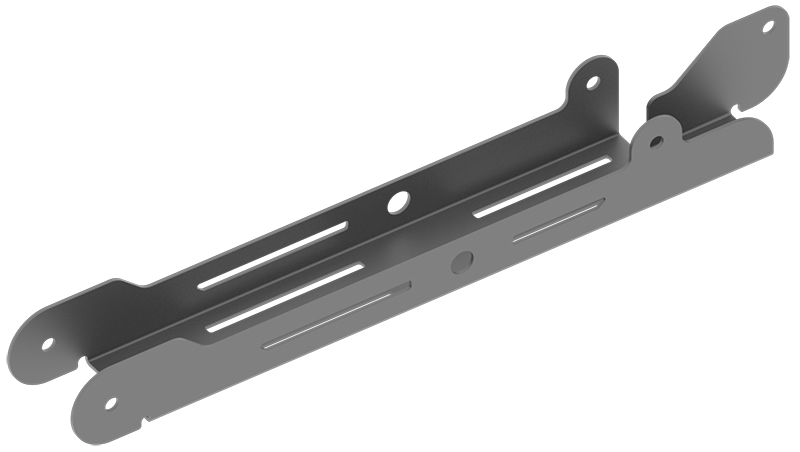

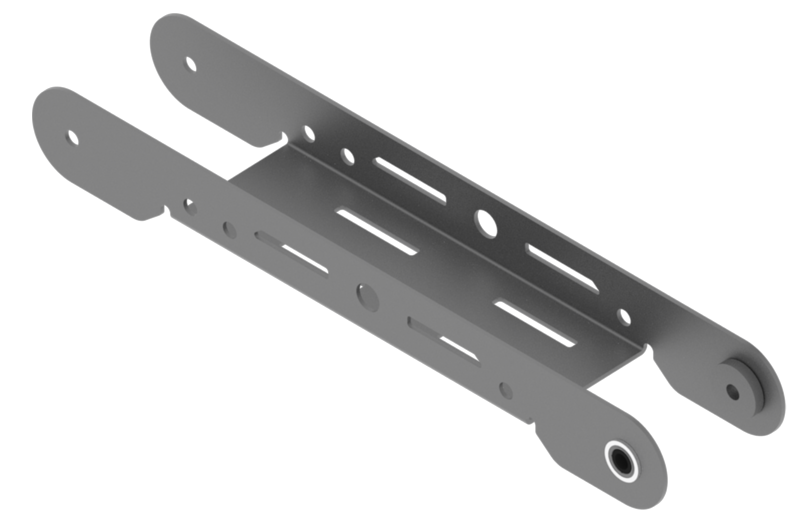

Рука Бар Иллюстрация конфигурации хранилища V5 Workcell для CTE (профессионально-технического образования), демонстрирующая организованные решения для хранения инструментов и материалов в среде рабочей ячейки. Эта деталь поставляется в упаковке:
276-7151

Индивидуальный номер детали:
276-7151-500		 2 Поставляется в 1 сумке

Изображение сумки с компонентами для системы хранения V5 Workcell, используемой в сфере профессионального и технического образования, иллюстрирующее упаковку и содержимое, доступные для образовательных целей. 		Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.

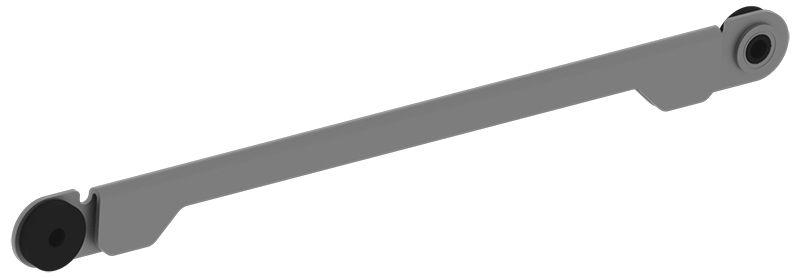

Рукоятка 2 Схема системы хранения V5 Workcell, иллюстрирующая различные компоненты и организацию хранения для профессионального и технического образования, подчеркивающая эффективное использование пространства и доступность инструментов и материалов. Эта деталь входит в комплект:
276-7151

Индивидуальный номер детали:
276-7151-501		 1

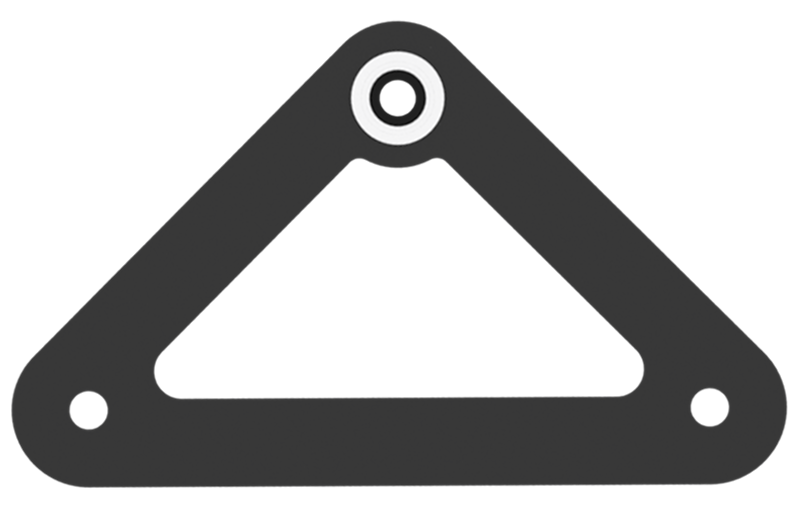

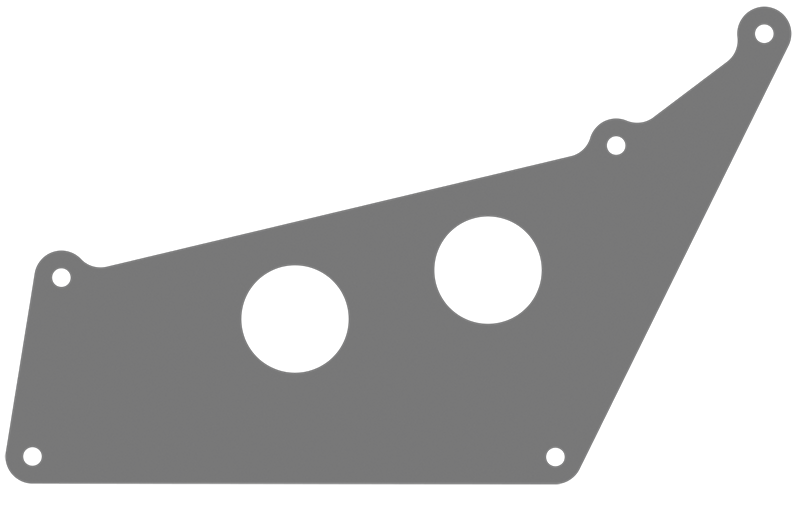

Передаточная пластина для рук Схема системы хранения V5 Workcell, демонстрирующая организованные решения для хранения в сфере профессионального и технического образования, с маркированными секциями для инструментов и материалов для повышения эффективности рабочего пространства. Эта деталь входит в комплект:
276-7151

Индивидуальный номер детали:
276-7151-600		 1
Сустав руки 3 Схема системы хранения данных V5 Workcell для профессионального и технического образования, иллюстрирующая различные компоненты хранения и компоновку для эффективной организации и доступа. Эта деталь поставляется в упаковке:
276-7151

Индивидуальный номер детали:
276-7151-006		 1
Приспособление для мастеринга рук Схема, иллюстрирующая компоновку хранилища V5 Workcell для CTE (профессионально-технического образования), демонстрирующая различные отсеки для хранения и организацию для эффективного управления рабочим пространством. Эта деталь поставляется в упаковке:
276-7151

Индивидуальный номер детали:
276-7151-011		 1

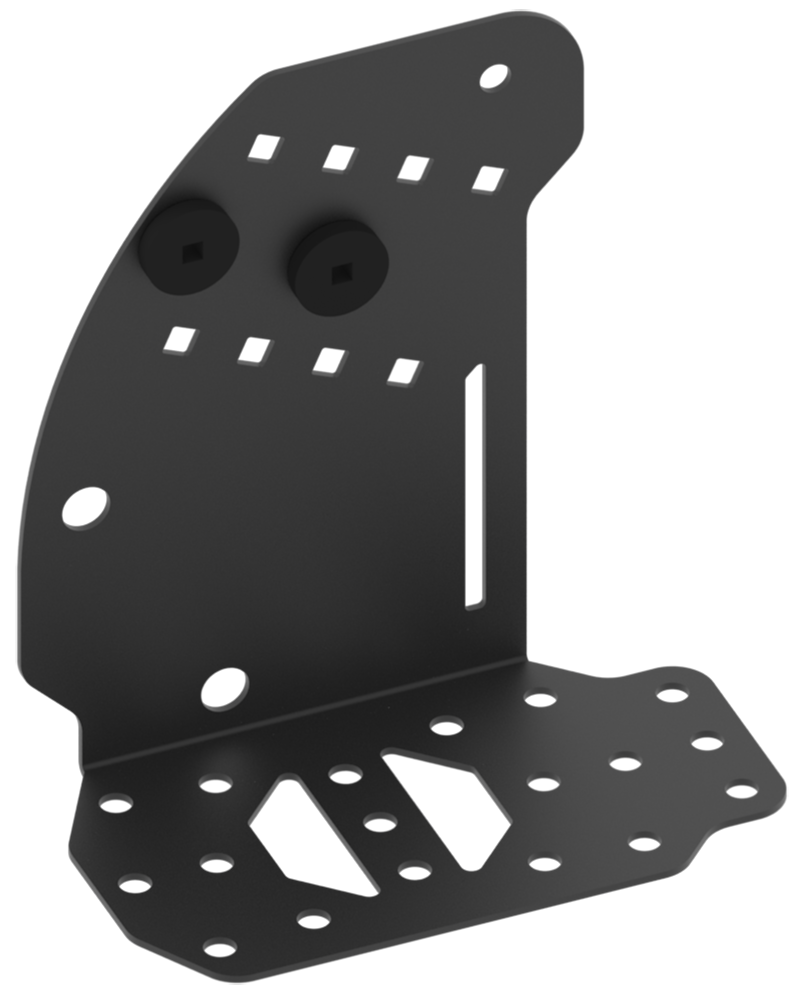

Сустав руки 1 — левый Схема системы хранения V5 Workcell, демонстрирующая организованные решения для хранения инструментов и материалов в условиях профессионального и технического образования, иллюстрирующая эффективное управление рабочим пространством. Эта деталь входит в комплект:
276-7151

Индивидуальный номер детали:
276-7151-100		 1
Сустав руки 1 — правый Схема расположения хранилища V5 Workcell, иллюстрирующая организованные решения для хранения в сфере профессионального и технического образования, с маркированными секциями для инструментов и материалов. Эта деталь поставляется в упаковке:
276-7151

Индивидуальный номер детали:
276-7151-200		 1
Сустав руки 2 Схема, иллюстрирующая систему хранения V5 Workcell для профессионального и технического образования (CTE), демонстрирующая организованные решения для хранения компонентов и инструментов робототехники. Эта деталь входит в комплект:
276-7151

Индивидуальный номер детали:
276-7151-300		 1
Сустав руки 4 Схема системы хранения данных V5 Workcell для профессионально-технического образования, иллюстрирующая компоновку и организацию компонентов хранения для эффективного рабочего процесса в среде технического образования. Эта деталь поставляется в упаковке:
276-7151

Индивидуальный номер детали:
276-7151-400		 1

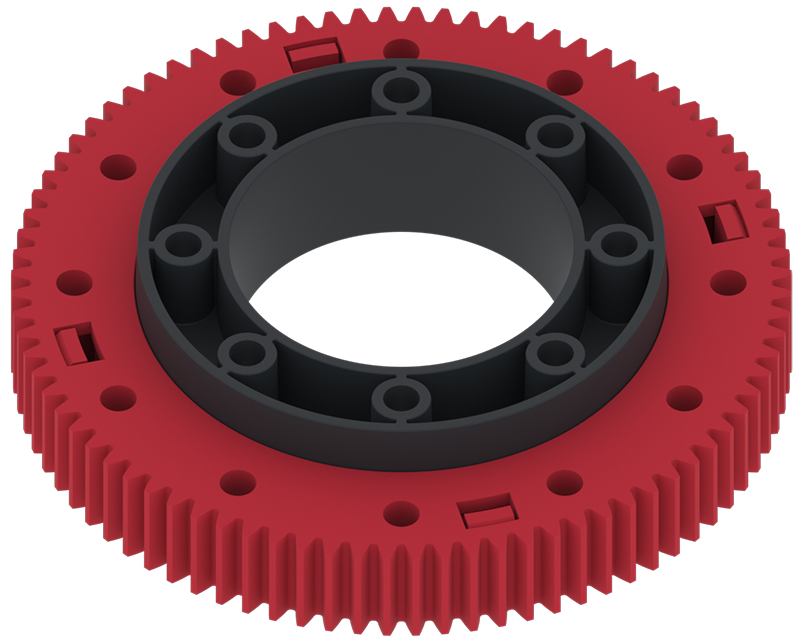

Комплект подшипников поворотного стола Схема, иллюстрирующая настройку хранилища V5 Workcell для профессионального и технического образования, с маркированными секциями для оборудования и организации хранения для повышения эффективности рабочего пространства. Эта деталь входит в комплект:
276-5652

Индивидуальный номер детали:
276-5652-000		 1 Поставляется в 1 сумке

Изображение сумки с компонентами для V5 Workcell Storage, входящей в состав ресурсов CTE (карьерное и техническое образование), иллюстрирующее упаковку и содержимое, доступные для использования в образовательных целях. 		Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.
Комплект подшипников поворотного стола Схема, иллюстрирующая настройку хранилища V5 Workcell в контексте профессионального и технического образования (CTE), демонстрирующая расположение и организацию компонентов для эффективного использования рабочего пространства. Эта деталь входит в комплект:
276-5652

Индивидуальный номер детали:
276-5652-004		 1
Комплект подшипников поворотного стола Схема решений V5 Workcell Storage для профессионального и технического образования, иллюстрирующая различные конфигурации и компоненты хранения для эффективной организации рабочего пространства. Эта деталь поставляется в упаковке:
276-5652

Индивидуальный номер детали: 276-5652-007		 1

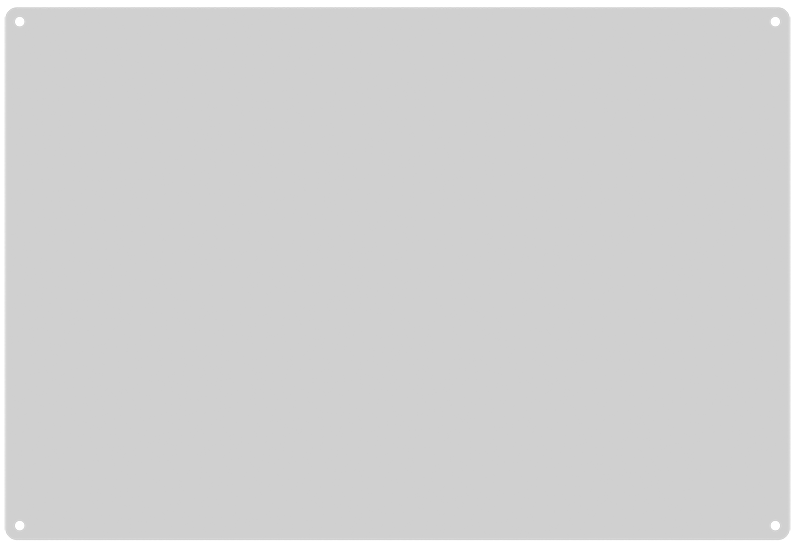

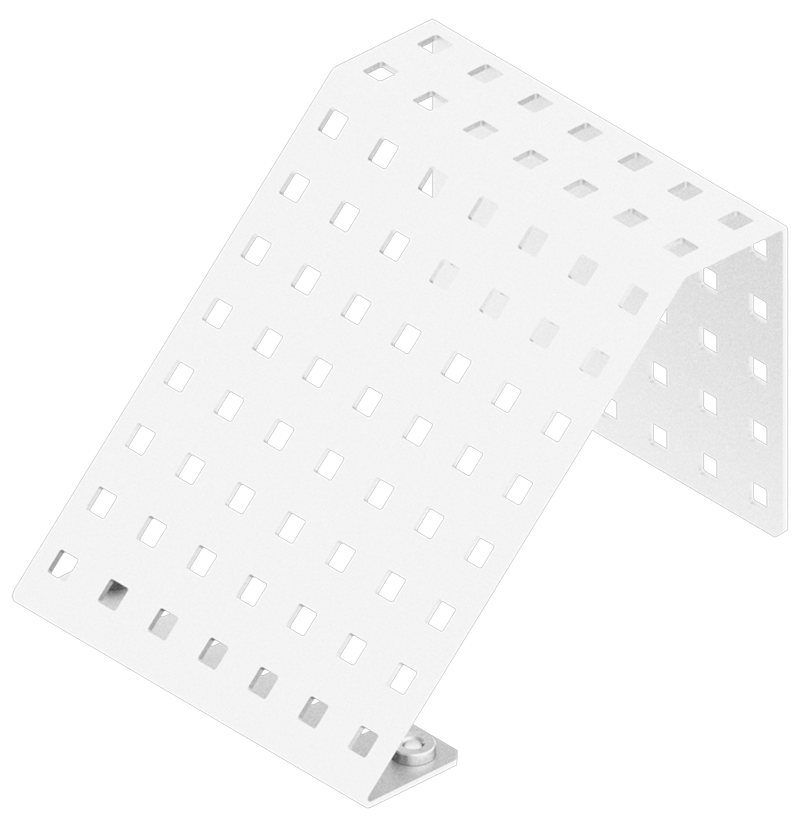

Сухая стираемая поверхность Схема, иллюстрирующая настройку хранилища V5 Workcell для профессионального и технического образования (CTE), с маркированными компонентами и организацией элементов хранения для эффективного управления рабочим пространством. 276-7157-006 1 Эта поверхность Dry Erase Surface легко сливается со стенками коробки, поскольку она прозрачная.

Обязательно следите за этим по бокам коробки или вдоль самого дна.		 Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.
Сборка крепления мозга робота Схема, иллюстрирующая настройку хранилища V5 Workcell для CTE (профессионально-технического образования), демонстрирующая организованные решения для хранения и размещения оборудования для эффективного управления рабочим пространством. 276-7152-002 1 Поставляется в 1 пакете по 1 шт. Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.

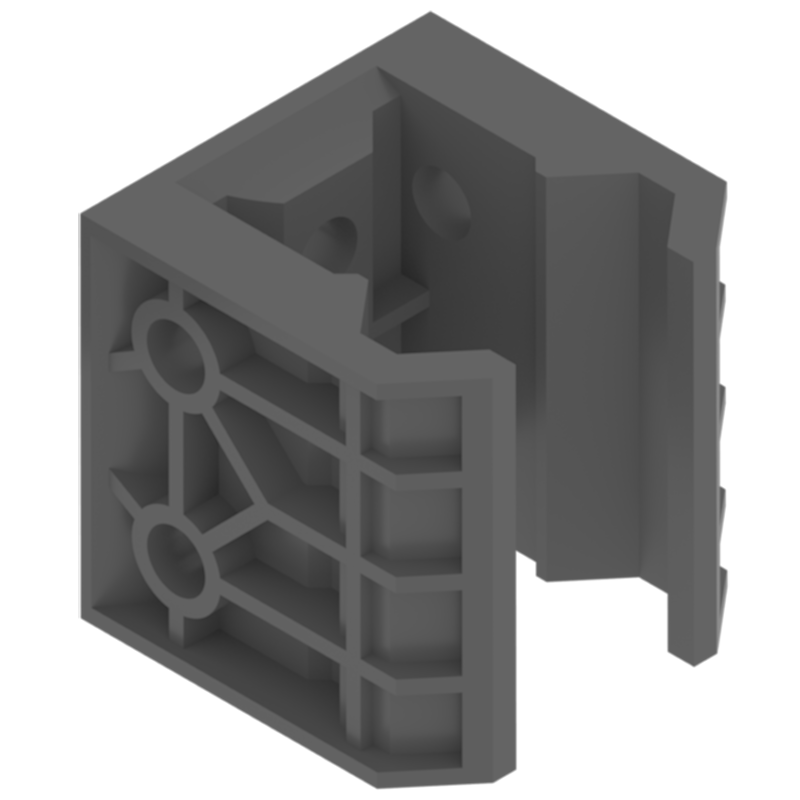

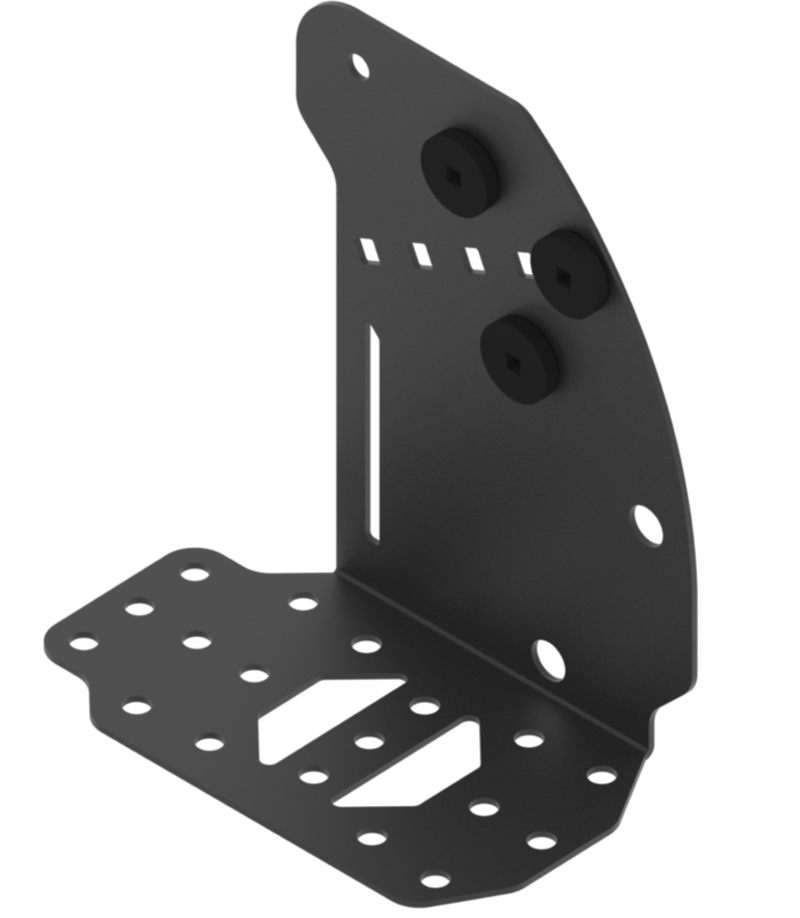

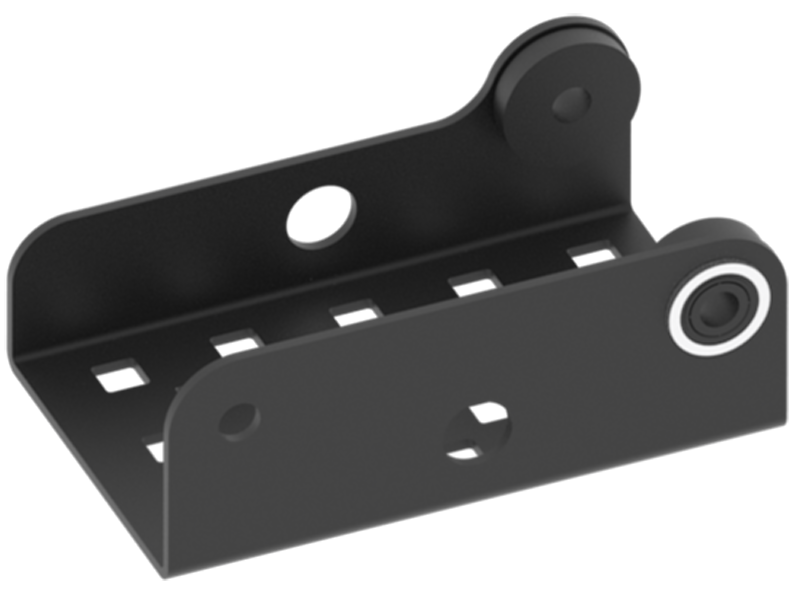

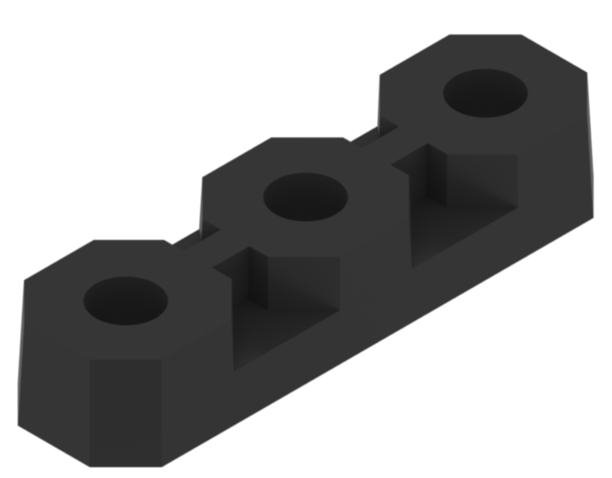

Кронштейн входного выходного конвейера Схема настройки хранилища V5 Workcell для CTE (профессионально-технического образования), иллюстрирующая расположение и организацию компонентов в среде Workcell. 276-7153-001 8 Поставляется в 1 пакете по 8 шт. Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.

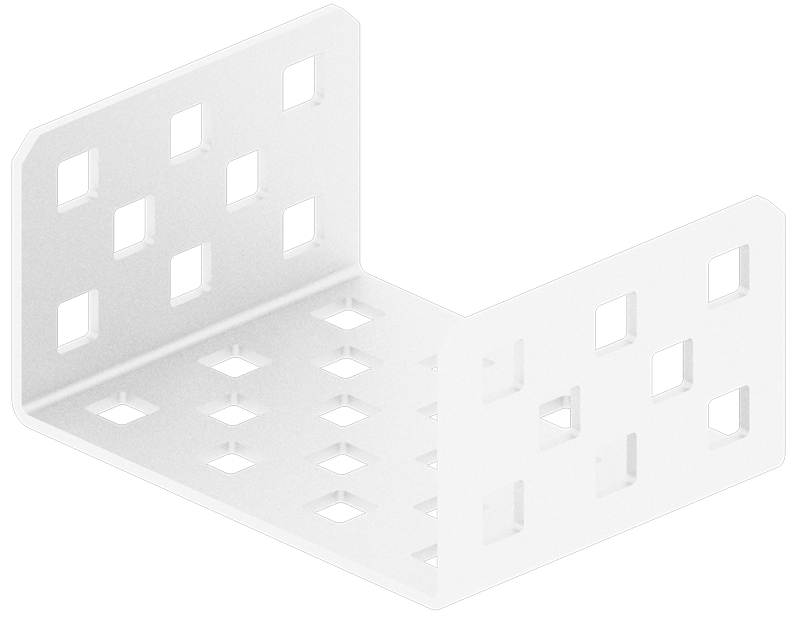

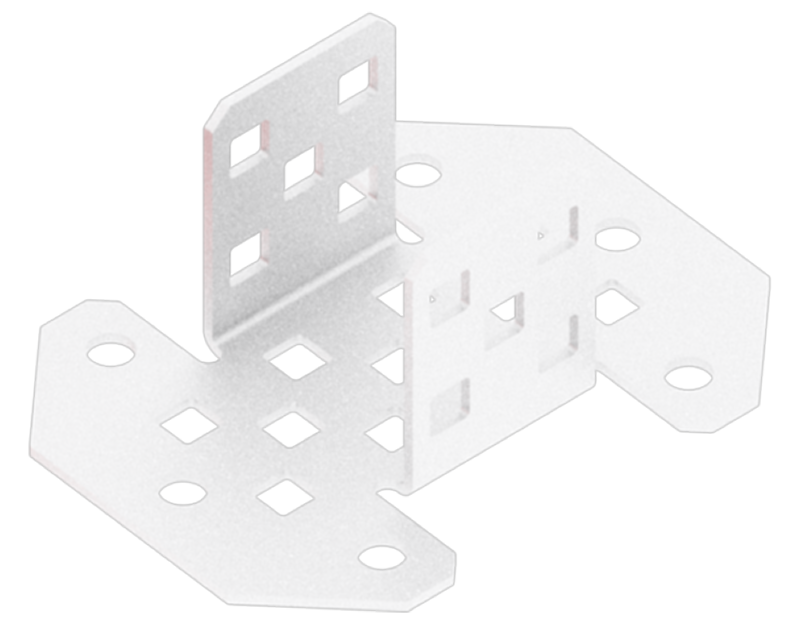

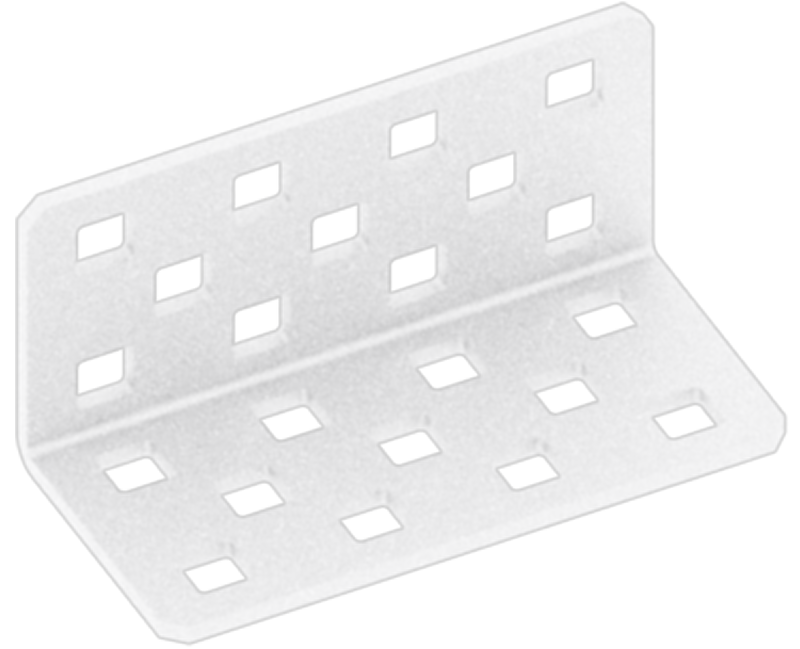

Угловая пара ластовица Схема настройки хранилища V5 Workcell, иллюстрирующая организацию и расположение инструментов и материалов для эффективного использования в средах профессионального и технического образования. 276-2578-001 8 Поставляется в 1 пакете по 8 шт. Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.
Высокопрочная конвейерная цепь Схема системы хранения данных V5 Workcell, иллюстрирующая различные компоненты хранения и их расположение для эффективной организации в контексте карьеры и технического образования. 276-7141 6 цепей Поставляется в нескольких пакетах по 6 цепочек.

Для контейнера 1 необходим только один мешок.

Остальные пакеты будут помещены в контейнер 3.		 Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.
Стальной стержень 1x25 Схема, иллюстрирующая настройку хранилища V5 Workcell для профессионально-технического образования (CTE), демонстрирующая расположение и организацию компонентов хранения в среде Workcell. 275-1141-001 8 Поставляется в 1 пакете по 8 шт. Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.
30T Высокопрочная звездочка

Примечание: Эта деталь в настоящее время переводится с зеленого на красный.		 Схема, иллюстрирующая конфигурацию хранилища V5 Workcell для профессионально-технического образования (CTE), демонстрирующая расположение и организацию компонентов хранения в робототехнической рабочей ячейке V5. Эта деталь поставляется в упаковке:
276-3880

Индивидуальный номер детали:
276-2252-007		 4 Поставляется в упаковках высокопрочных 30-зубчатых звездочек.

High Strength 30-Tooth Sprocket pack for V5 Workcell Storage, used in CTE (Career and Technical Education) applications. Only one pack is required for Bin 1.

Для корзины 1 требуется только одна из этих упаковок.

Остальные упаковки пойдут в корзину 3.		 Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.
Комплект высокопрочных звеньев для крепления цепи Схема расположения хранилища V5 Workcell, иллюстрирующая организованные решения для хранения инструментов и материалов в условиях профессионального и технического образования. 276-7578 6 ссылок Поставляется в нескольких пакетах по 6 звеньев.

Для контейнера 1 необходим только один мешок.

Остальные пакеты будут помещены в контейнер 3.		 Схема хранилища V5 Workcell для профессионального и технического образования, иллюстрирующая компоновку и организацию компонентов хранилища в конфигурации рабочей ячейки V5.


После того, как все детали из набора Workcell Kit будут помещены в основание складского отсека 1, оно будет выглядеть так, как показано на этом изображении.

Схема системы хранения V5 Workcell, иллюстрирующая организацию и расположение инструментов и материалов для эффективного доступа и использования в условиях профессионального и технического образования.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
