Справочное руководство по картам кодеров VEX

Карты кодера используются вместе с кодером для кодирования робота 123. Каждая карта кодера представляет собой команду, и при вставке в кодер она дает роботу 123 указание выполнить определенное действие.

Существует семь различных категорий карточек Coder, каждая категория имеет цветовую маркировку. Категории:

  • Движение - Синие карты движения управляют и поворачивают робота 123.
  • Звук - Розовые звуковые карты управляют звуками робота 123.
  • образов — Фиолетовые карты образов определяют цвет свечения индикатора в центре робота 123.
  • Контроль - Оранжевые карты управления контролируют ход проекта и позволяют роботу 123 принимать решения.
  • Событие – Красные карты событий запускают или останавливают проект 123.
  • Действие — Зеленые карты действий воспроизводят серию движений и звуков робота 123.
  • Время – Серые карты времени определяют определенное количество времени, в течение которого робот 123 ожидает выполнения следующего действия.

Движение

Карта Поведение Количество в комплекте
Кодирующая карта VEX 123 Drive 1.
 Робот 123 проедет вперед на расстояние, равное длине одного робота. 4
Плата кодировщика VEX 123 Drive 2.
 Робот 123 проедет вперед на расстояние, равное длине робота. 1
Плата кодировщика VEX 123 Drive 4.
 Робот 123 проедет вперед на расстояние, равное длине робота. 1

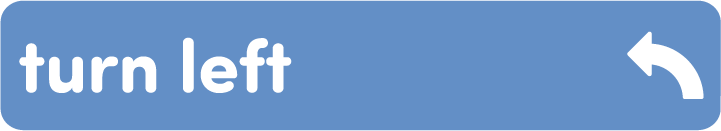

VEX 123 Поверните налево. Кодировочная карта.
 Робот 123 повернется на месте на 90 градусов влево. 4
VEX 123 Поверните карту кодировщика вправо.
 Робот 123 повернется на месте на 90 градусов вправо. 4
VEX 123. Переверните случайную карту кодера.
 Робот 123 будет поворачивать вправо или влево на случайное количество градусов. 1
VEX 123 Поворотная карта кодировщика.
 Робот 123 развернется на 180 градусов вправо от своего исходного положения. 1
Плата кодировщика VEX 123 Drive until object Coder.
 Робот 123 будет двигаться вперед до тех пор, пока датчик движения не обнаружит объект. 1
Плата кодировщика VEX 123 Drive until crash.
 Робот 123 будет двигаться вперед, пока не врежется в какой-либо объект или стену. 1
Привод VEX 123 до линии. Кодировочная карта.
 Робот 123 будет двигаться до тех пор, пока не обнаружит линию на поверхности, по которой он движется. 1

Звук

Карта Поведение Количество в комплекте
Карточка VEX 123 Play honk Coder.
 Робот 123 воспроизведет звук, похожий на автомобильный гудок. 1
Кодовая карта для дверного звонка VEX 123 Play.
 Робот 123 воспроизведет звук, похожий на звонок в дверь. 1
Карточка VEX 123 Play crash Coder.
 Робот 123 воспроизведет звук, похожий на звук столкновения. 1

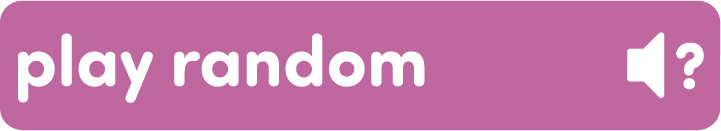

VEX 123 Разыграйте случайную карту Coder.
 Робот 123 случайным образом выберет и воспроизведет звуковой эффект. 1

Выглядит

Карта Поведение Количество в комплекте
Кодировочная карта VEX 123 Glow фиолетового цвета.
 Индикаторная лампочка в центре робота 123 загорится фиолетовым цветом. 1

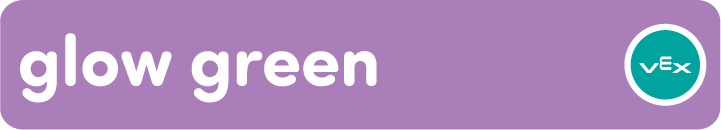

Зеленая кодовая карта VEX 123 Glow.
 Индикаторная лампочка в центре робота 123 загорится зеленым цветом. 1
Кодировочная карта VEX 123 Glow blue.
 Индикаторная лампочка в центре робота 123 загорится синим цветом. 1
Карта VEX 123 Glow off Coder.
 Индикаторная лампочка в центре робота 123 не будет светиться никаким цветом. 1

Контроль

Карта Поведение Количество в комплекте
Карточка кодировщика объектов VEX 123.
 Использует датчик движения глаза для проверки наличия объекта непосредственно перед собой. 1
VEX 123 Если нет карты кодировщика объекта.
 Использует датчик движения глаза для проверки, не обнаружен ли объект непосредственно перед ним. 1
VEX 123 Если красная карта кодировщика.
 Использует датчик движения глаза для проверки обнаружения красного цвета. 1

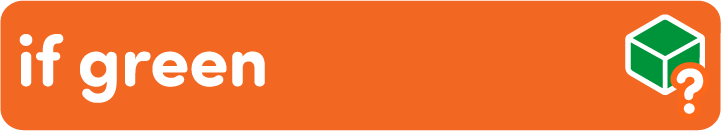

VEX 123 Если зеленая карта кодировщика.
 Использует датчик движения глаза для проверки обнаружения зеленого цвета. 1
VEX 123 Если синяя карта кодировщика.
 Использует датчик движения глаза для проверки обнаружения синего цвета. 1
VEX 123 Если яркая кодовая карта.
 Использует датчик движения глаза для проверки наличия яркого окружающего света или яркого объекта. 1
VEX 123 Если карта кодера темная.
 Использует датчик движения глаз для проверки отсутствия окружающего света или обнаружения темного объекта. 1

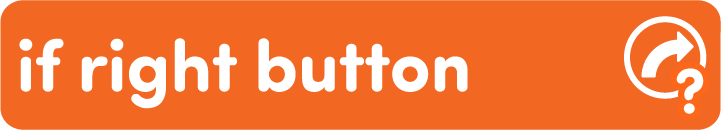

VEX 123 Если используется кодовая карта с правой кнопкой мыши.
 Проверяет, нажата ли правая кнопка на роботе 123. 1
VEX 123 Если используется левая кнопка, кодирующая карта.
 Проверяет, нажата ли левая кнопка на роботе 123. 1
VEX 123 Если кнопка перемещения, кодовая карта.
 Проверяет, нажата ли кнопка перемещения на роботе 123. 1
VEX 123 Если используется звуковая кнопка, кодирующая карта.
 Проверяет, нажата ли кнопка звука на роботе 123. 1

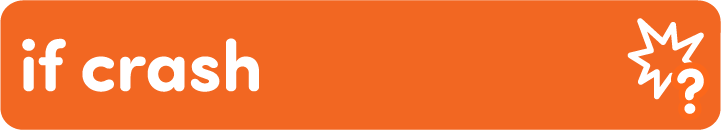

VEX 123 Карта кодировщика при сбое.
 Проверяет, столкнулся ли робот 123 с каким-либо объектом. 1

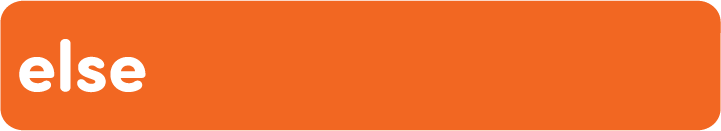

Плата кодировщика VEX 123 Else.
 Используется вместе с карточкой «If Coder». Карта кода «Else» будет запускать карты кода, находящиеся под действием условия карты кода «Else», если условие карты кода «If» не будет выполнено. 1
Карточка VEX 123 End if Coder.
 Завершает последовательность карточек Coder с условиями «Если» и «В противном случае». 1

Событие

Карта Поведение Количество в комплекте
VEX 123 При запуске карты кодировщика 123.
 Запуск проекта происходит при нажатии кнопки «Старт» в программе Coder. 1
VEX 123 Перейдите к начальной карте кодировщика.
 Программа Coder вернется к карточке Coder «When Start 123» и продолжит выполнение проекта. 1
Карта кодировщика остановки VEX 123.
 Останавливает и завершает проект. Все карточки, следующие за карточкой «Стоп», выполняться не будут. 1

Действие

Карта Поведение Количество в комплекте
Карточка VEX 123 Act happy Coder.
 Робот 123 поворачивается на 360 градусов вправо и издает звук смеха, имитируя радостное поведение. 1

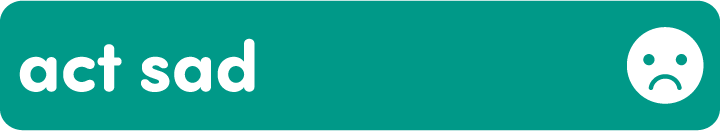

Карта кодировщика VEX 123 Act sad Coder.
 Робот 123 движется задним ходом, поворачивает налево, затем направо, издает звук «ой-ой», а затем едет вперед, имитируя грустное поведение. 1
Карточка VEX 123 Act crazy Coder.
 Робот 123 поворачивает налево по кругу, а затем направо по кругу, при этом издавая «зацикленный» звук, имитирующий безумное поведение. 1

Время

Карта Поведение Количество в комплекте
VEX 123 Подождите 1 секунду. Кодировочная карта.
 Робот 123 подождет одну секунду, прежде чем перейти к следующей карточке программиста в проекте. 1
VEX 123 Подождите 2 секунды. Кодировочная карта.
 Робот 123 подождет две секунды, прежде чем перейти к следующей карточке программиста в проекте. 1

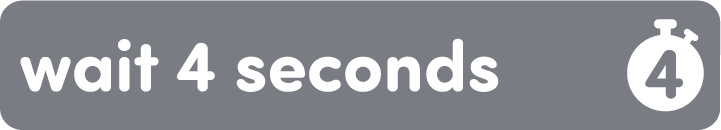

VEX 123 Подождите 4 секунды. Кодировочная карта.
 Робот 123 подождет четыре секунды, прежде чем перейти к следующей карточке программиста в проекте. 1
