VEX GO — это простая система сборки, которая позволяет учащимся третьего-пятого классов создавать множество образовательных проектов. Его гибкость и функциональность также могут быть использованы в более высоких классах.

Учащийся работает с элементами VEX GO в классе.

В этой статье вы познакомитесь с деталями, которые позволят вам соединить вместе другие детали VEX GO.

Булавки

Булавки — это небольшие пластиковые детали, которые используются для сборки проектов VEX GO. Существует четыре различных типа булавок: красные, зеленые, розовые и серые.

Красные значки

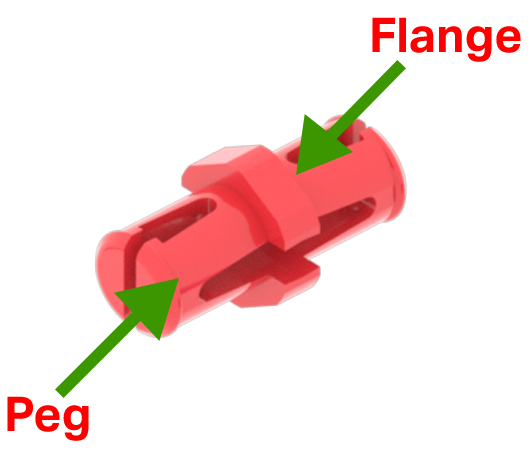

Схема детали Red Pin со стрелками, указывающими и маркирующими ее фланец и штифты.

Красные штыри являются наиболее часто используемым разъемом для системы VEX GO. Эти штифты имеют два круглых штифта, разделенных фланцем.

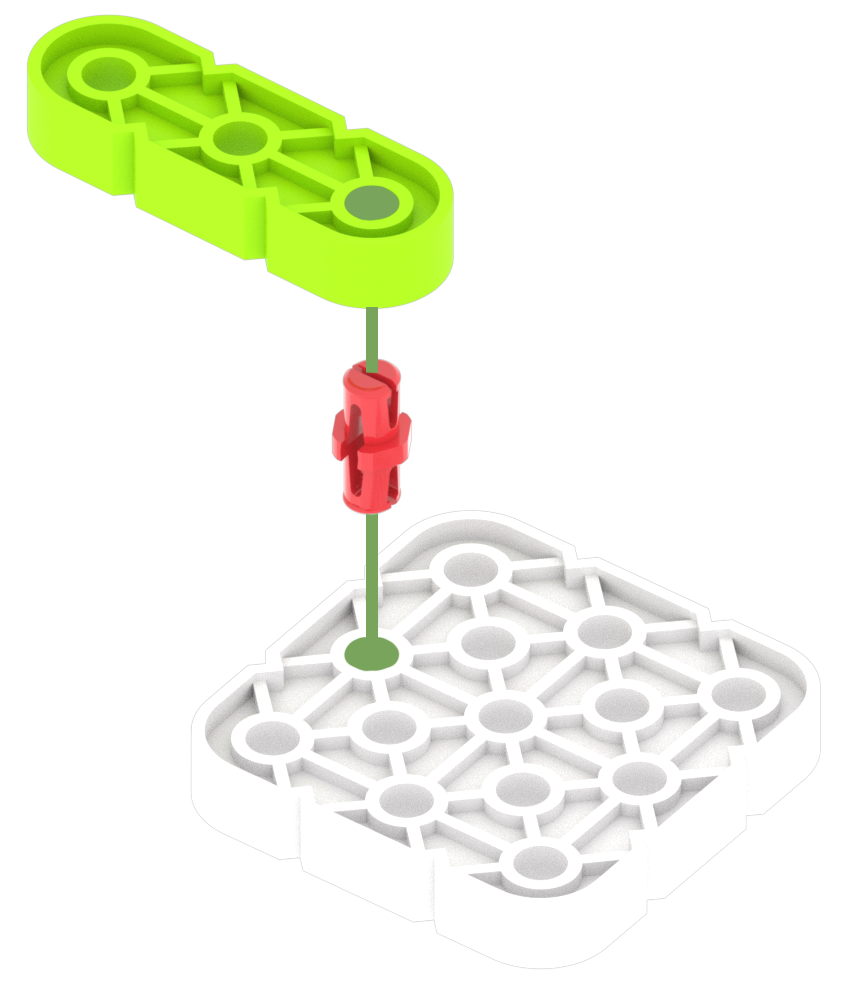

Схема красного штифта, соединяющего зеленую балку с белой пластиной путем соединения ее штифтов с круглыми отверстиями деталей.

Красные штифты позволяют соединить вместе любые две детали с круглыми отверстиями, например, зеленую балку с белой пластиной.

Зеленые значки

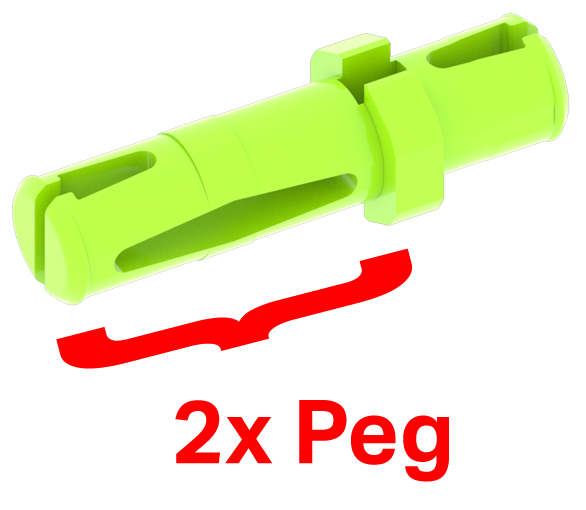

Схема детали зеленой булавки с этикеткой, показывающей, что один из ее штифтов в два раза длиннее, чем у красной булавки.

Зеленые булавки очень похожи на красные булавки. Однако на одной стороне зеленой булавки есть штифт, который в два раза длиннее, чем у красной булавки.

Схема крепления трех балок к одному зеленому штифту.

Более длинный штифт позволяет соединить два уровня пластиковых деталей с одной стороны зеленого штифта и пластиковую деталь одной толщины с другой. Например, одну сторону зеленого штифта можно вставить в большую черную балку. Оранжевый луч можно вставить с другой стороны штифта. Затем розовый луч можно вставить поверх оранжевого луча.

Схема сборки гусеничного робота VEX GO, на которой одно из его сочленений обведено кружком и состоит из трех слоев деталей, соединенных зеленым штифтом.

Это позволит скрепить между собой все три слоя деталей.

Розовые значки

Схема розовой булавки с этикетками, показывающими, что она имеет часть, которая представляет собой квадратный штифт, часть, которая представляет собой круглый штифт, и колпачок на конце.

Розовый значок имеет некоторые особенности. У него есть колпачок, который не дает ему выскользнуть через круглое отверстие. Он имеет круглое сечение, позволяющее вставлять его в круглое отверстие, и квадратный штифт, позволяющий вставлять его в квадратное отверстие.

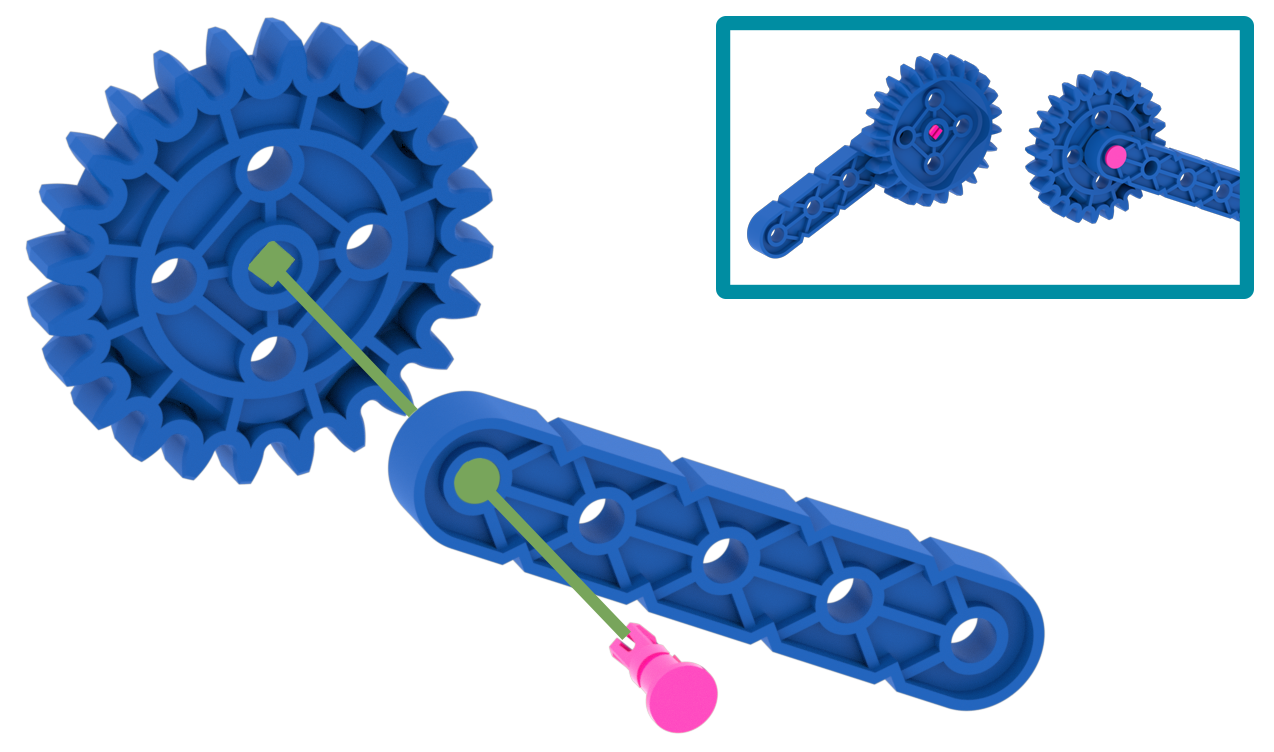

Схема вставки розового штифта через синюю балку в квадратное отверстие синего колеса, фиксируя его на месте, не ограничивая его вращение.

Например, розовый штифт можно вставить в синий луч, и его колпачок не позволит ему пройти. Круглая часть розового штифта вписывается в отверстие синего луча, а квадратный штифт может входить в квадратное отверстие синей шестерни, позволяя шестерне свободно вращаться.

Схема сборки суперкара VEX GO с розовым штифтом, фиксирующим синюю шестерню, обозначенную стрелкой.

В проекте «Суперкар» розовый штифт позволяет синей шестерне свободно вращаться и обеспечивает передачу мощности от резиновой ленты к серому колесу.

Серые булавки

Схема серого штифта с этикетками, показывающими, что он имеет секцию, которая представляет собой квадратный штифт, секцию, которая представляет собой круглый штифт, а затем фланец перед еще одной секцией квадратного штифта.

Серый штифт имеет квадратный штифт с фланцем, затем круглую часть и квадратный штифт.

Схема серого штифта, вставленного в большую черную балку для соединения красной шестерни с двигателем, при этом двигатель продолжает вращать красную шестерню.

Особенности серого штифта позволяют вставить его в двигатель или ручку, которая заставит штифт вращаться. Серый штифт может проходить через круглое отверстие в детали, а затем в квадратное отверстие другой детали.

Например, квадратный штифт серого штифта с фланцем можно вставить в двигатель, а затем через большую черную балку. На другой стороне Большой Чёрной Балки Красная Шестерня могла быть вставлена в квадратный штифт Серой Булавки. Это позволит мотору вращать Красную Шестерню.

Противостояния

Схема желтой распорной детали с этикетками, показывающими, что она имеет круглый штифт с каждой стороны распорной секции, толщина которой равна толщине одной пластиковой детали.

При создании проектов с использованием системы VEX GO иногда требуется больше места между деталями. Стойки — это соединители, которые позволяют этому произойти. Стойки имеют круглые штифты на каждом конце и среднюю часть, обеспечивающую расстояние между частями.

Схема всех деталей Standoff в наборе VEX GO.

Есть три разных размера стоек. К ним относятся:

Желтый стендофф имеет расстояние в одну толщину пластиковой детали.
Расстояние между пластиковыми деталями Blue Standoff составляет две толщины.
В Orange Standoff расстояние между пластиковыми деталями составляет четыре толщины.

Схема сборки манипулятора робота VEX GO с элементами Standoff на креплении датчика глаза, выделенными красным кругом.

Расстояние между деталями может быть очень важным для вашего проекта. Например, вы можете использовать две желтые стойки между желтой угловой балкой и желтым соединителем. Это позволит вам прикрепить глазной датчик так, чтобы он располагался по центру вашего проекта манипулятора робота.

Соединители

Схема, демонстрирующая использование соединителей для соединения деталей параллельно или под углом 90 градусов.

Разъемы — очень полезные детали. Они позволяют соединить две детали вместе. Эти соединения могут располагаться под углом 90 градусов друг к другу или параллельно друг другу.

Схема желтого соединительного элемента с этикетками, показывающими, что он имеет два круглых штифта, смещенных на 90 градусов относительно 5 круглых отверстий.

Разъемы имеют круглые отверстия и штифты.

Соединители 90 градусов

Схема всех деталей соединителя в наборе VEX GO.

Разъемы под углом 90 градусов бывают трех размеров. К ним относятся:

Красные разъемы имеют один штифт и одно отверстие. Это позволяет этим разъемам вращаться.
Желтые разъемы имеют пять отверстий и два штифта.
Синие разъемы имеют шесть отверстий и два штифта. Синие разъемы на одно отверстие длиннее желтых разъемов.

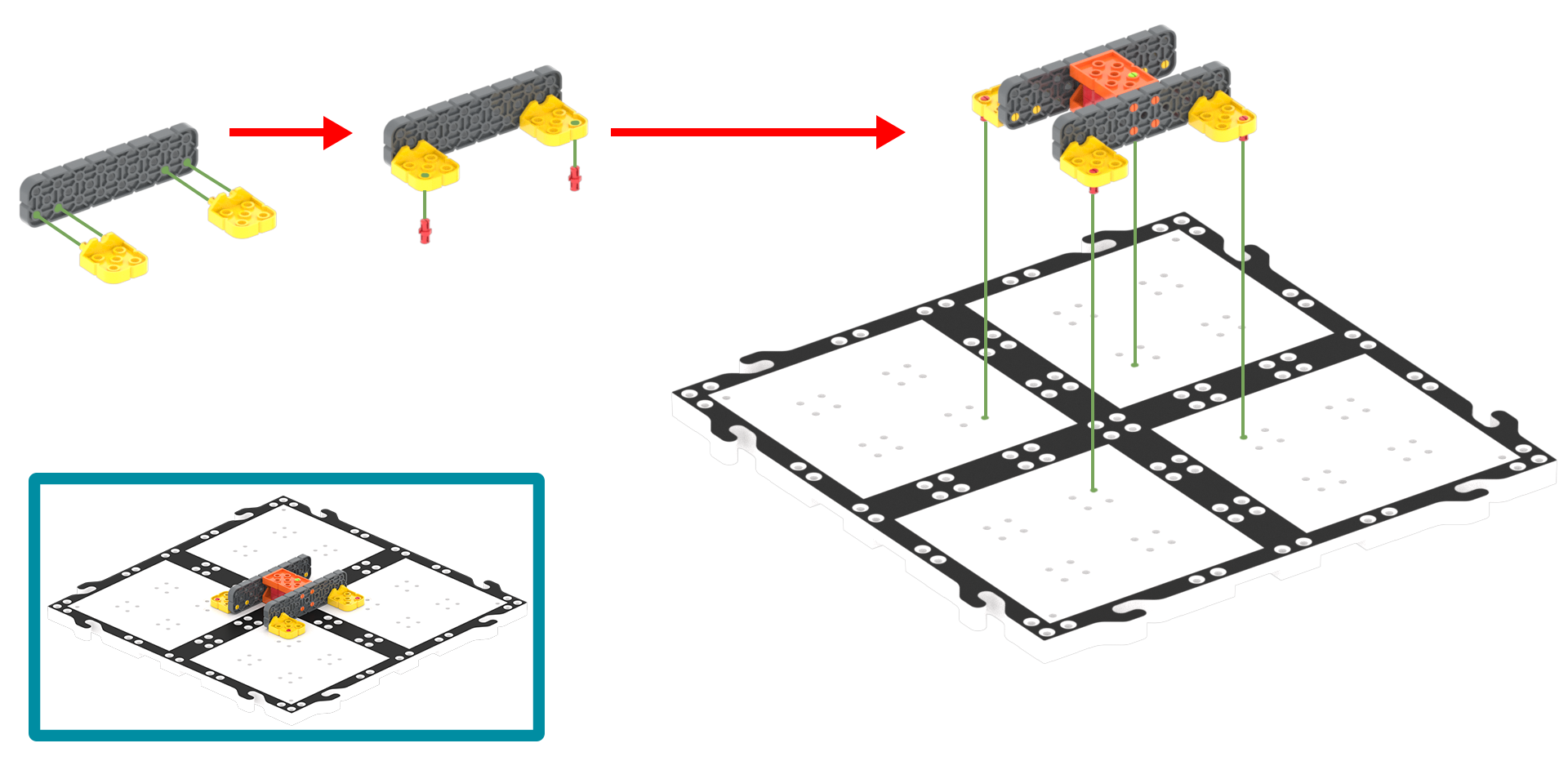

Схема желтых соединителей, используемых для присоединения конструкции VEX GO под углом 90 градусов к квадрату из плиток поля.

Соединение деталей под углом 90 градусов – очень важная особенность системы VEX GO. Например, два желтых соединителя можно использовать для подключения большой серой балки под углом 90 градусов к плитке, чтобы создать основу для вашего проекта манипулятора робота.

Параллельные соединители

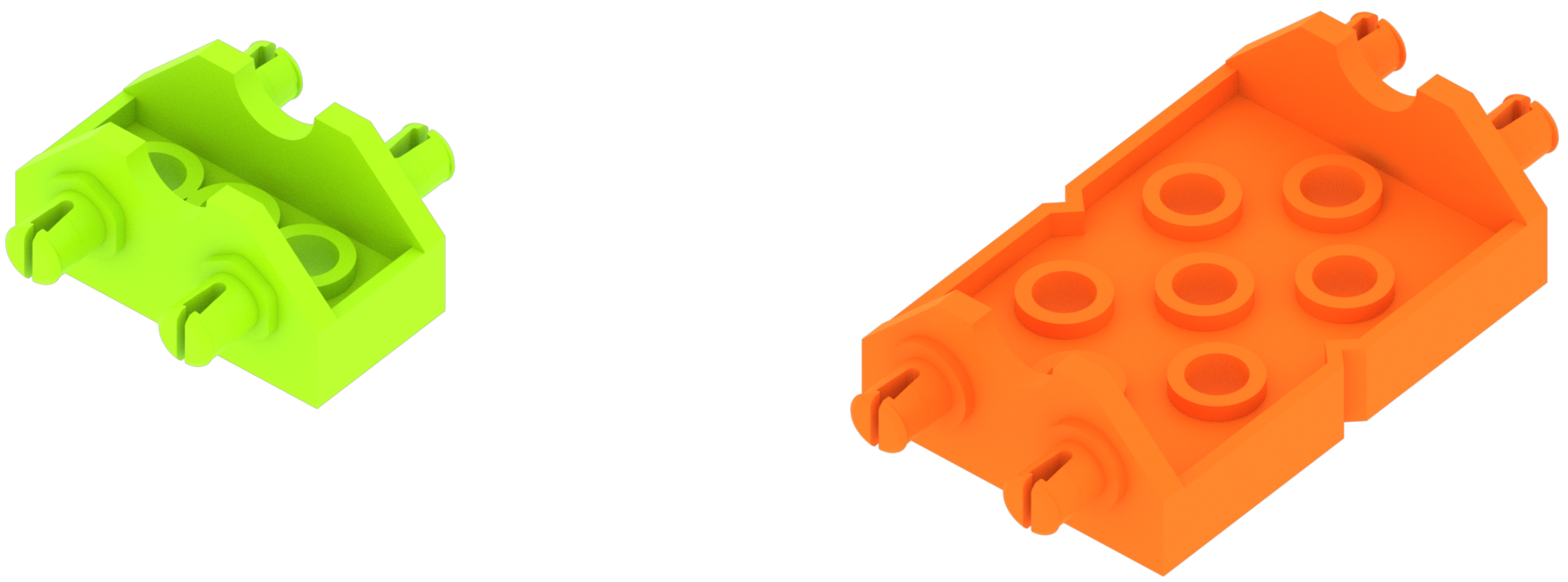

Схема обеих частей параллельного соединителя в наборе VEX GO.

Параллельные соединители бывают двух размеров. К ним относятся:

Зеленые разъемы имеют по два штифта с каждой стороны и два отверстия между штифтами.
Оранжевые разъемы имеют по два штифта с каждой стороны и семь отверстий между штифтами.

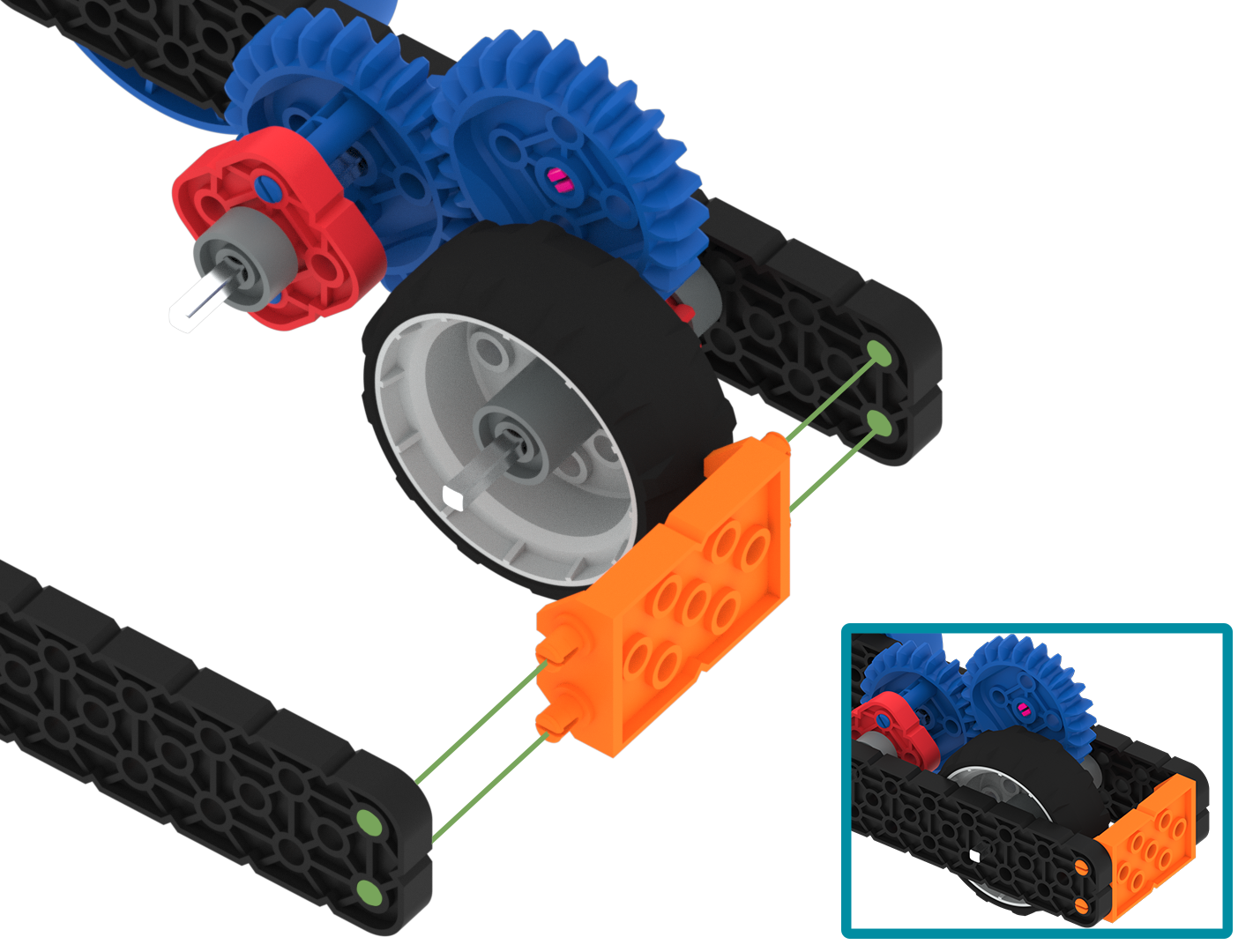

Схема сборки суперкара VEX GO с выделенным оранжевым соединителем, соединяющим две большие черные балки.

Параллельные соединители могут быть очень полезны при создании проектов с помощью системы VEX GO. Например, вы можете разделить две параллельные большие черные балки оранжевым соединителем при создании проекта суперкара.

Выполнять соединения между деталями с помощью системы VEX GO весело и легко, используя штифты, стойки и разъемы. Они помогут вам установить физическое соединение между частями и воплотить ваше воображение в реальность.
