Система сборки VEX GO — это простой и интересный способ позволить учащимся 3–5 классов создавать множество образовательных проектов. Его гибкость и функциональность также могут быть использованы в более высоких классах.

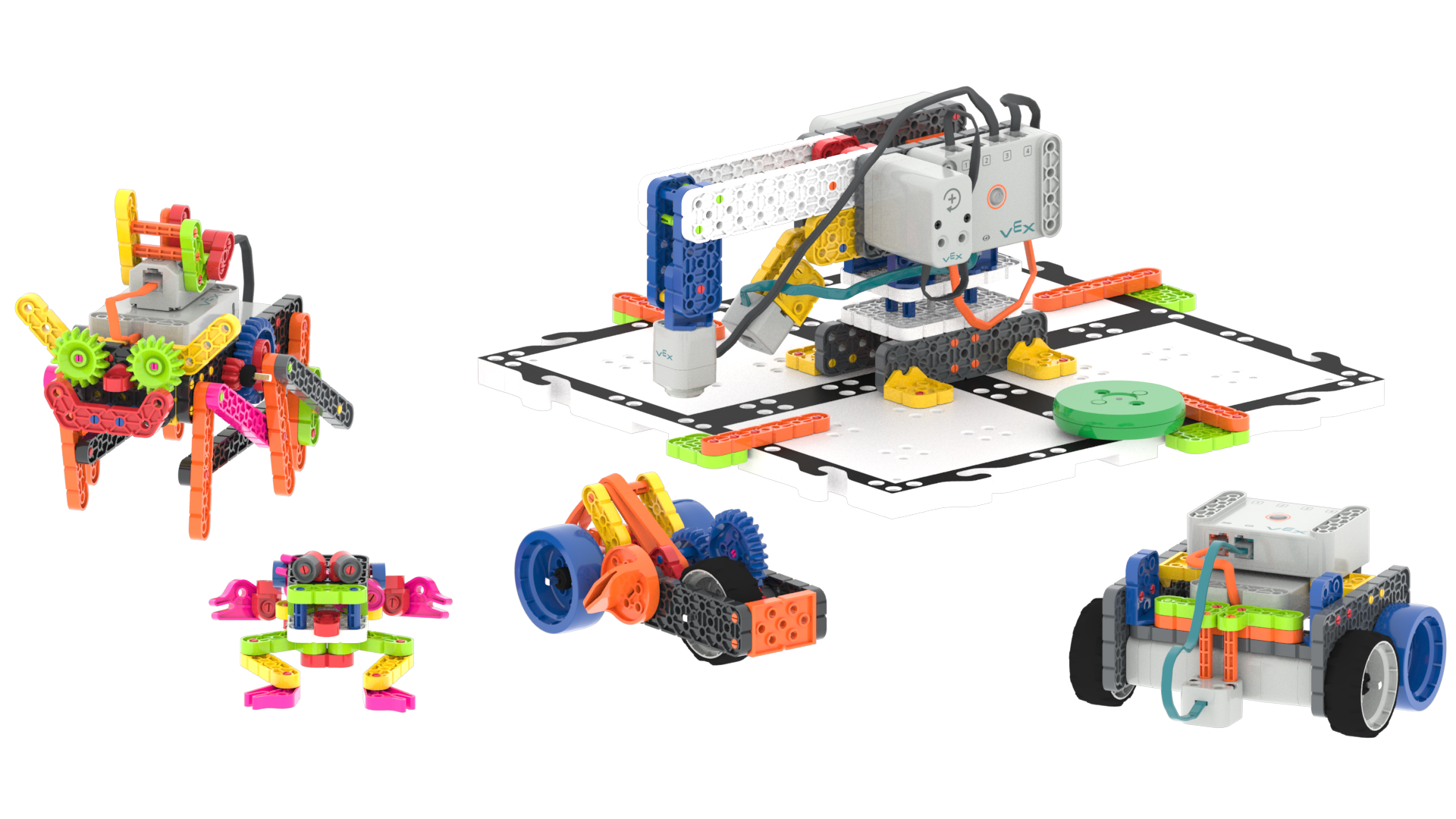

Схема нескольких сборок VEX GO, которые собираются из балок, пластин и других деталей VEX GO.

Эта статья познакомит вас с частями, которые позволят вам создавать проекты VEX GO.

Балки

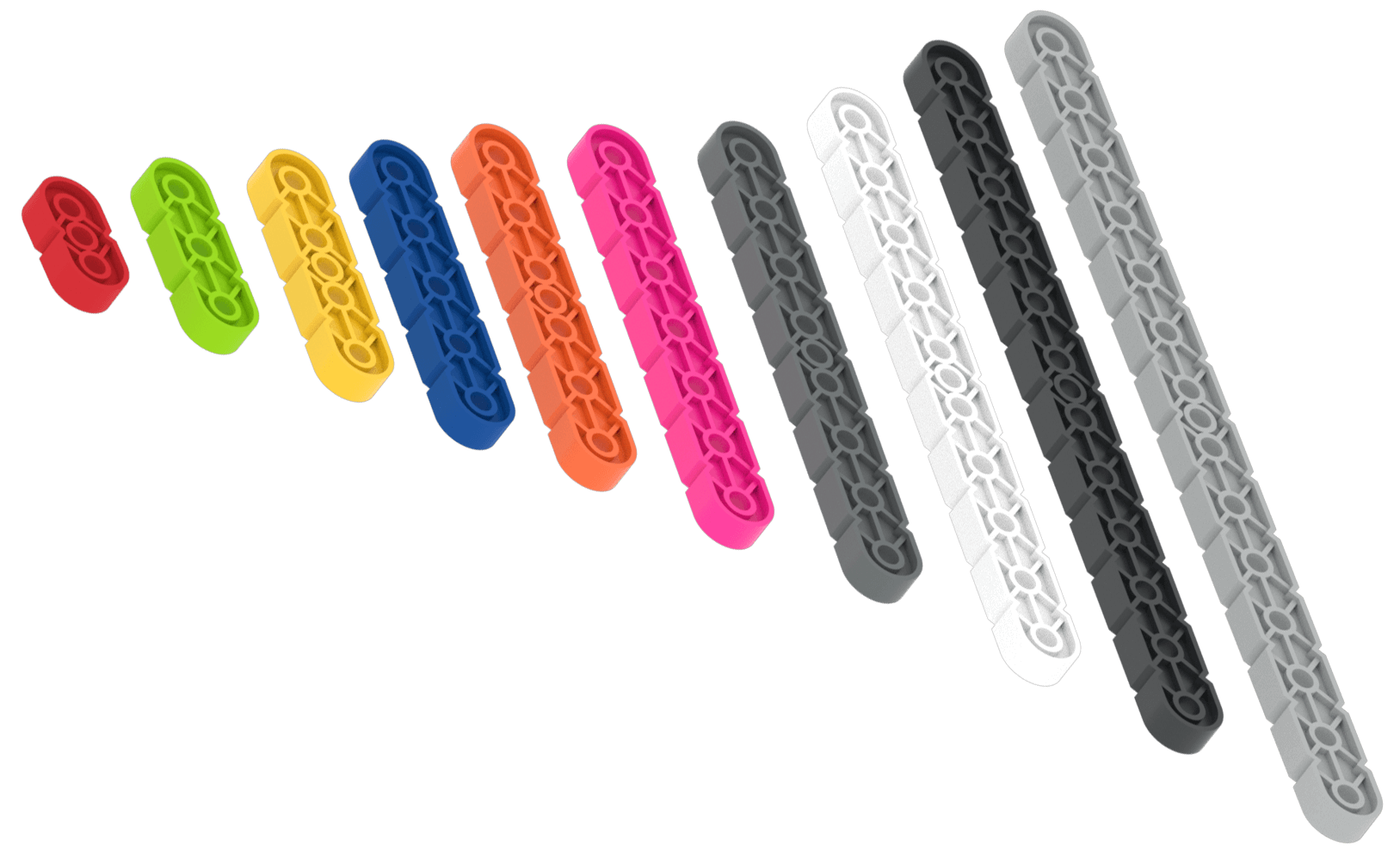

Схема всех частей балки в наборе VEX GO.

Балки представляют собой пластиковые детали шириной в одно отверстие. Их длина определяется цветом, и они бывают 10 разных длин.

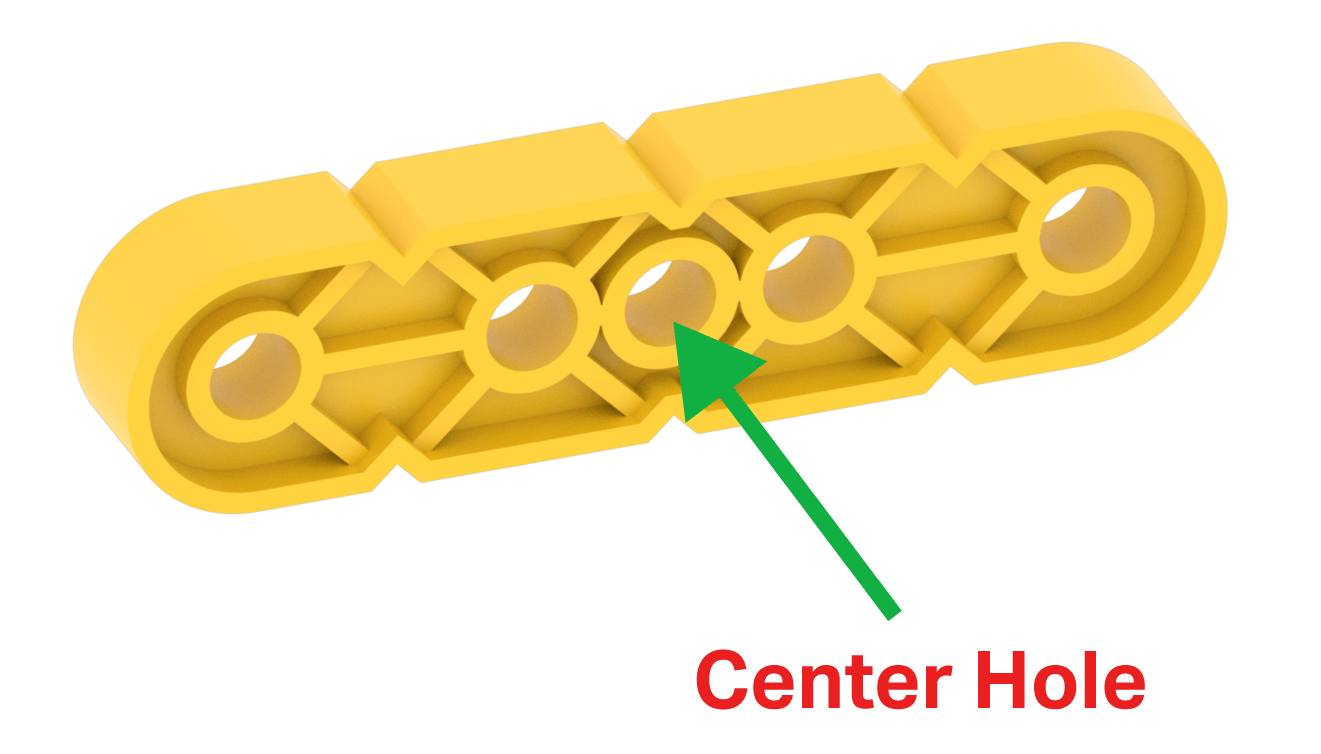

Схема желтой балки со стрелкой, указывающей и обозначающей ее центральное отверстие.

Каждая из балок имеет центральное отверстие, которое позволяет разместить соединитель прямо в центре. Центральные отверстия обеспечивают большую гибкость при создании проекта.

Схема Адаптационного Когтя с этикеткой, указывающей на его ручку и маркирующей его как Розовый Луч.

Балки – очень полезные детали здания. Например, в проекте «Коготь адаптации» они используются для ряда целей. Розовый луч используется в качестве ручки для закрытия клешни.

Угловые балки

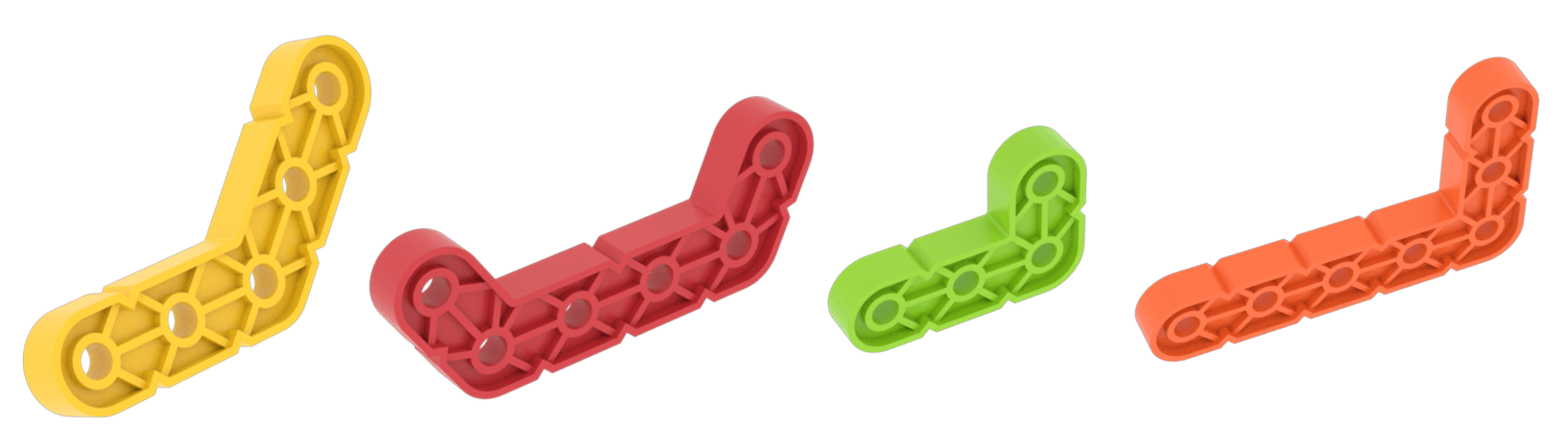

Схема всех деталей угловой балки в наборе VEX GO.

Угловые балки — это балки шириной в одно отверстие, имеющие угол. Есть четыре угловых балки, в том числе:

Желтый угловой луч, имеющий угол 45 градусов.
Красная угловая балка, имеющая угол 60 градусов на каждом конце.
зеленый угловой луч меньшего размера с углом 90 градусов.
более крупный оранжевый угловой луч с углом 90 градусов.

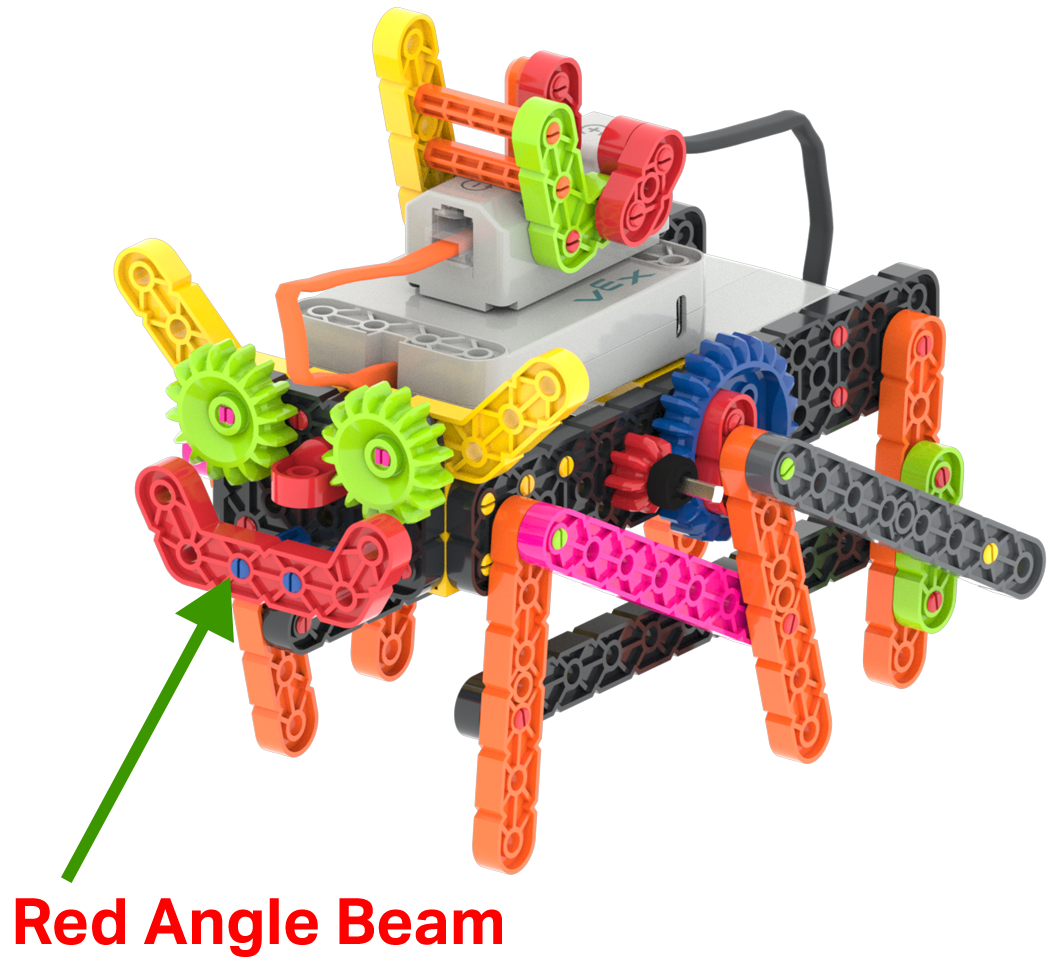

Схема сборки гусеничного робота VEX GO со стрелкой, указывающей на его рот и маркирующей его как деталь Red Angle Beam.

Угловые балки позволяют в проектах располагать конструкции под углом. Это очень полезно, независимо от того, нужно ли в вашем проекте основную часть расположить под углом или добавить интересное дополнение. Например, в проекте Crawler красная угловая балка образует забавный рот робота.

Большие балки

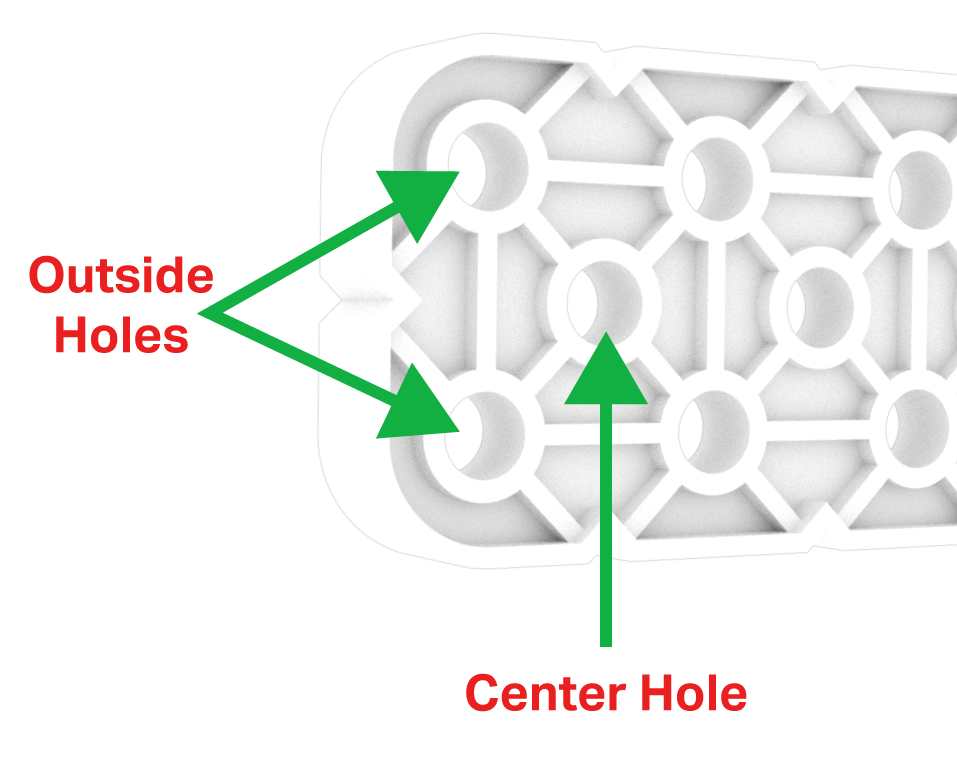

Схема детали белой большой балки со стрелкой, указывающей на ряды отверстий и обозначающей центральное отверстие и внешние отверстия.

Большие балки имеют очень полезный рисунок отверстий. Есть два внешних ряда отверстий, выровненных друг с другом. Центральный ряд отверстий расположен посередине между каждым из внешних отверстий. Этот шаблон позволяет использовать множество различных способов прикрепления больших балок к другим деталям.

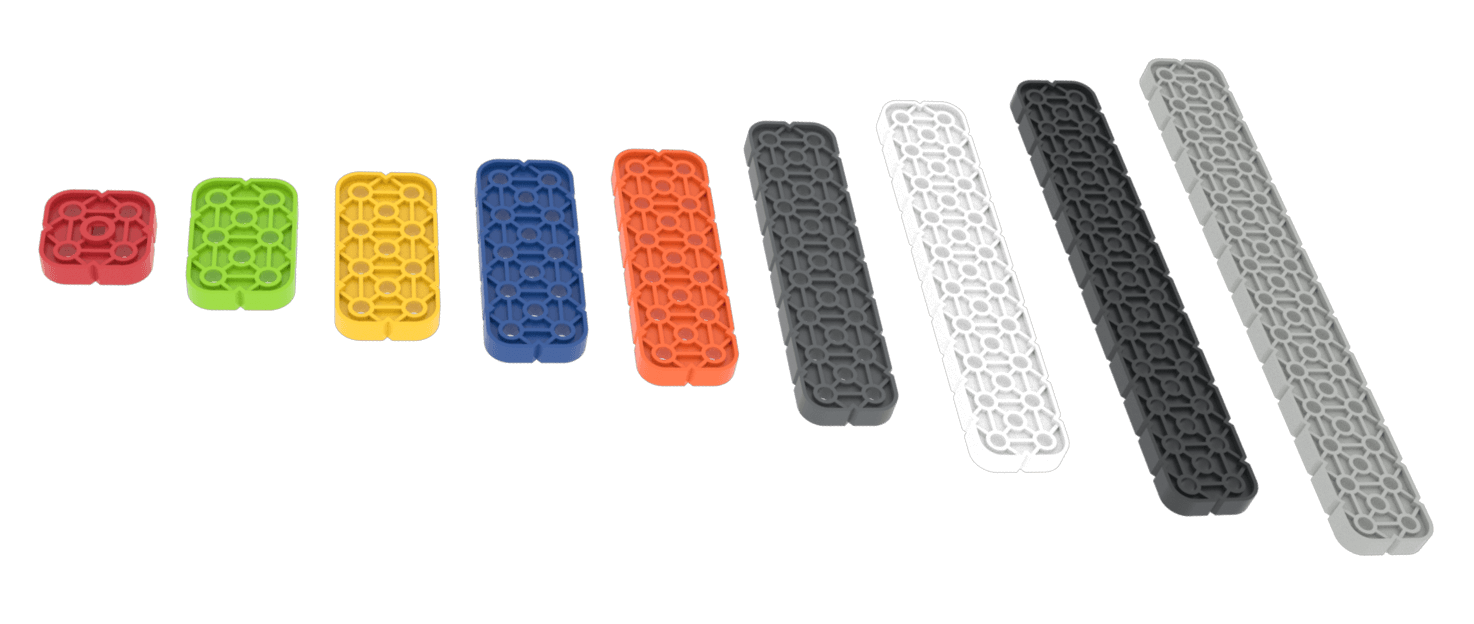

Схема всех деталей большой балки в наборе VEX GO.

Балки большой длины идентифицируются по цвету и бывают девяти различных длин.

Красный квадратный луч

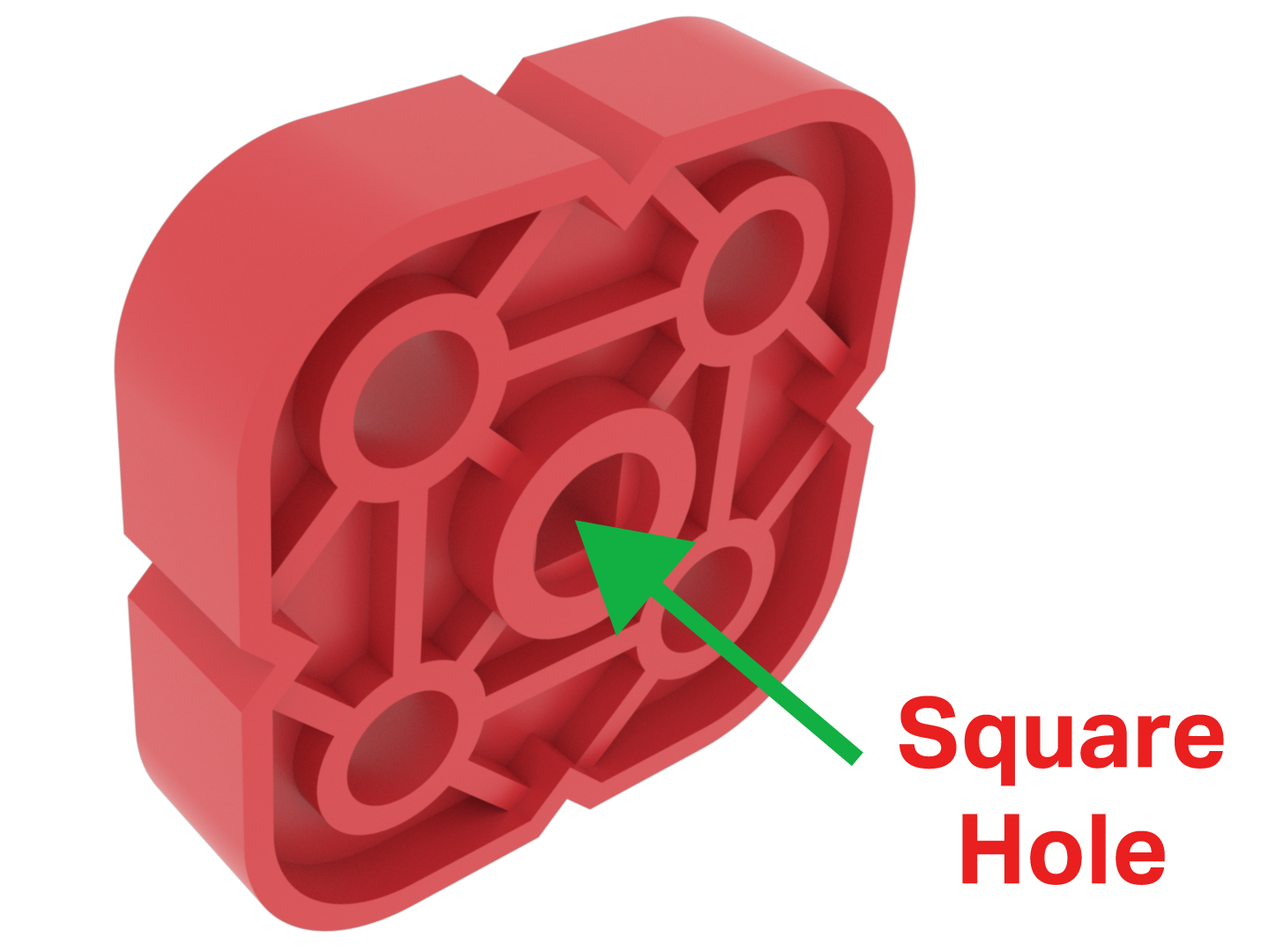

Схема куска красной квадратной балки со стрелкой, указывающей и обозначающей отверстие в ее центре как квадратное отверстие.

Балка Красной площади — это особая большая балка. Он имеет два отверстия в ширину и два отверстия в длину, что делает его квадратной частью. Особенностью балки «Красный квадрат» является ее центральное отверстие. Центральное отверстие представляет собой квадратное отверстие.

Квадратное отверстие позволяет вставить в него квадратный штифт или вал. Красная квадратная балка будет вынуждена вращаться всякий раз, когда квадратный штифт/вал будет принудительно вращаться.

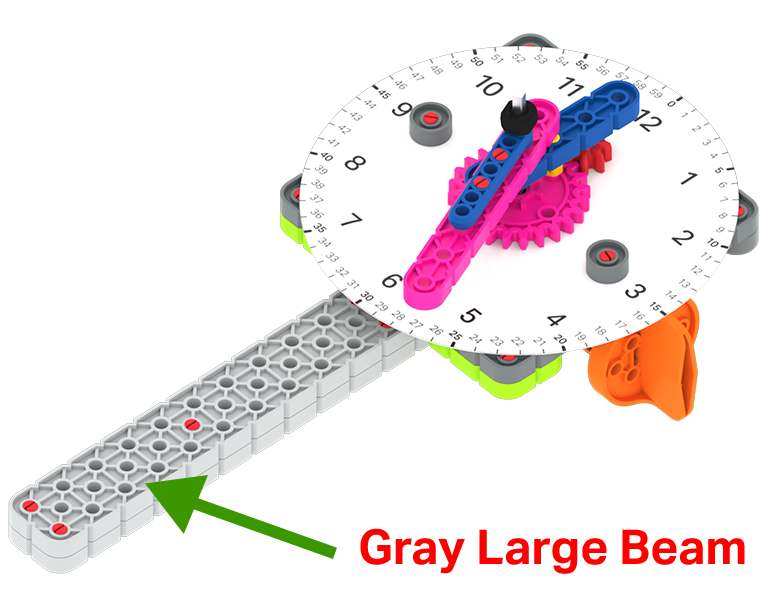

Схема сборки часов VEX GO со стрелкой, указывающей на ручку и маркирующей ее как деталь «Серая большая балка».

Большие балки используются в качестве основных деталей во многих проектах. Например, в проекте «Часы» в качестве ручки для часов используются две большие серые балки.

Тарелки

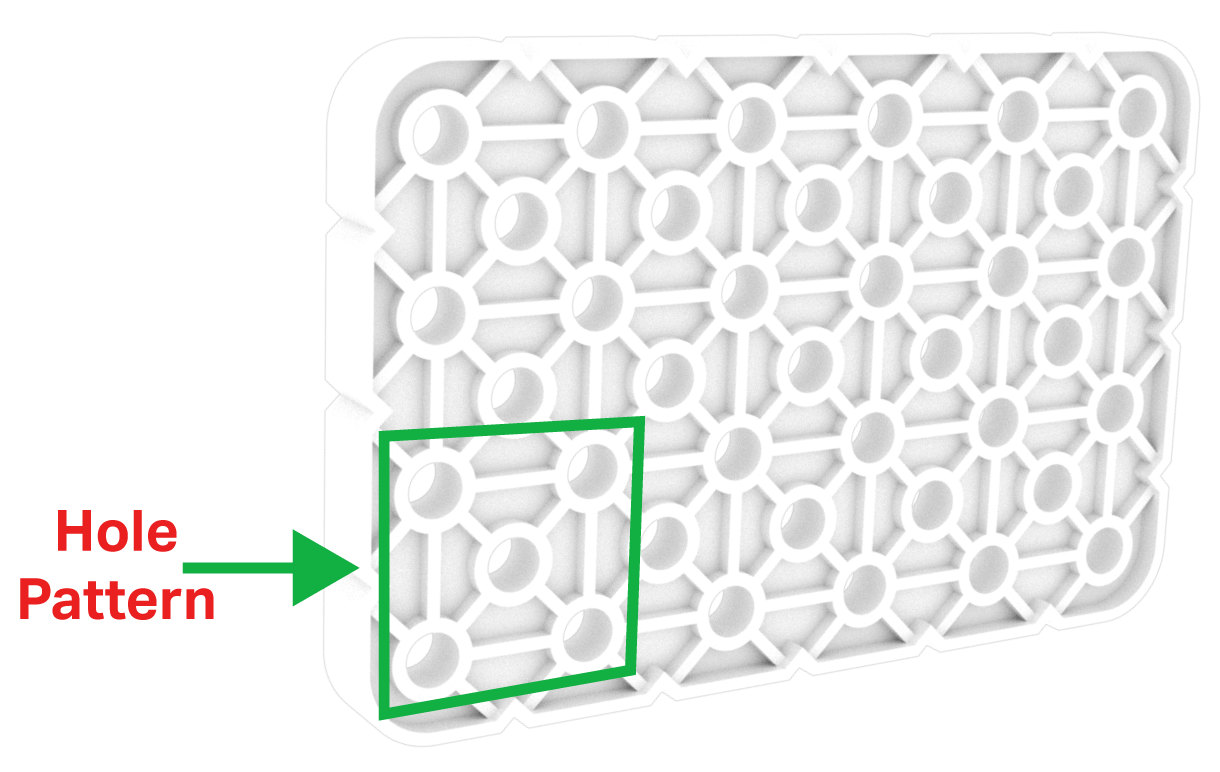

Схема большой белой пластины со стрелкой, указывающей на чередующиеся ряды отверстий и маркирующей рисунок отверстий пластины как аналогичный рисунку большой балки.

Пластины являются самыми широкими из пластиковых деталей и бывают шириной с три отверстия и с четырьмя отверстиями. В пластинах используется та же схема отверстий, что и в больших балках.

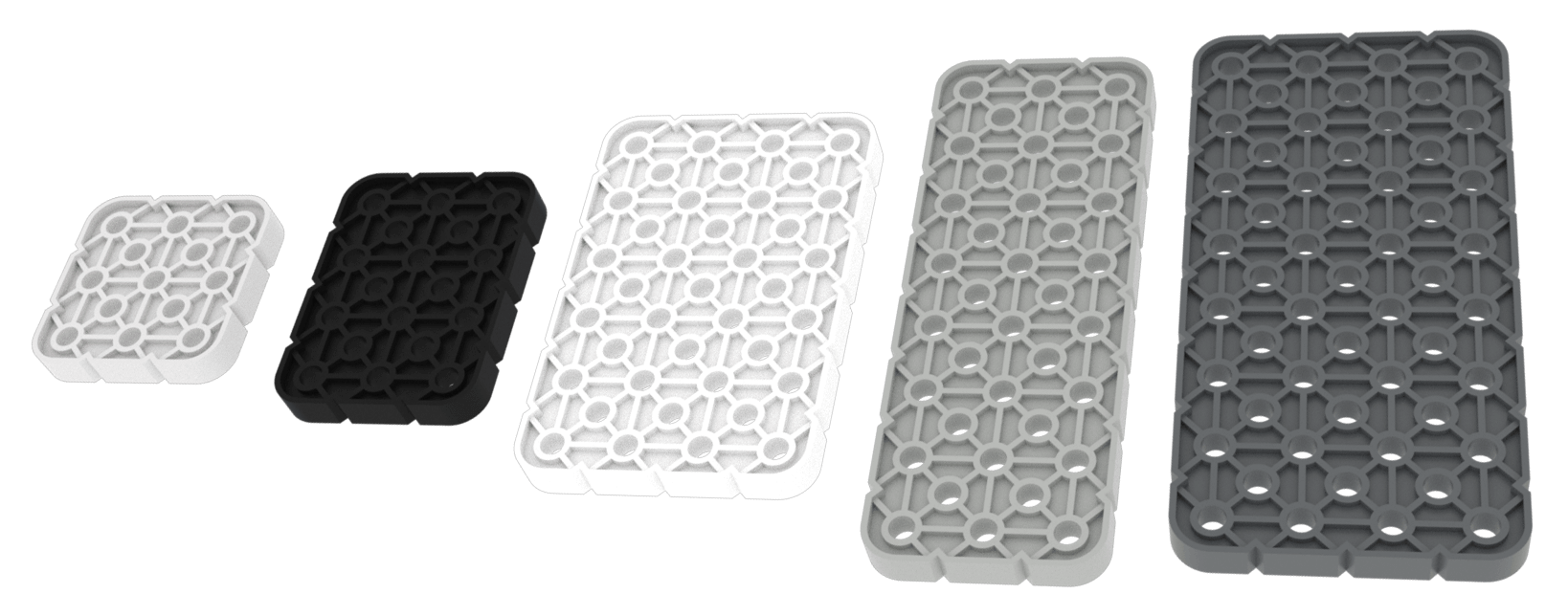

Схема всех частей пластины в наборе VEX GO.

Пластины бывают пяти разных длин. Их разная длина обозначена цветом.

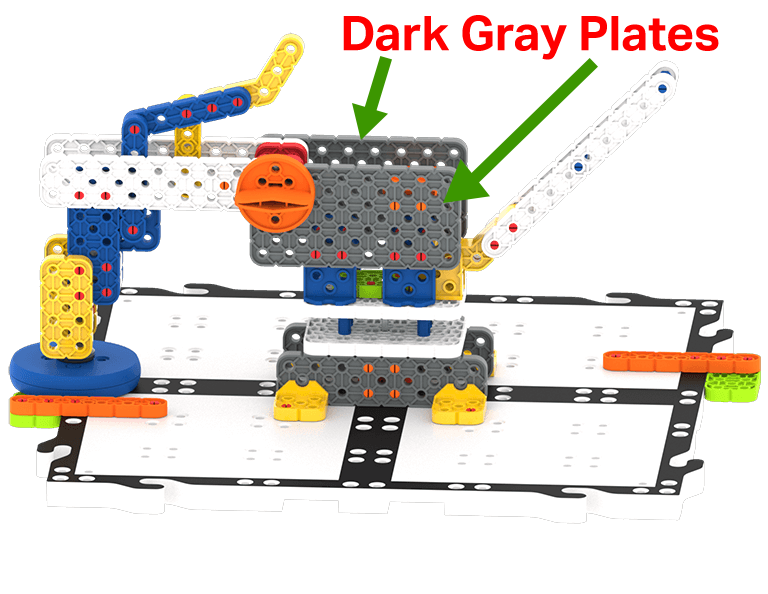

Схема сборки манипулятора робота VEX GO со стрелками, указывающими на его стороны и обозначающими их как детали из темно-серой пластины.

Пластины очень полезны в строительных проектах, поскольку в них имеется множество отверстий для соединения других частей. Например, в проекте «Робот-манипулятор» две темно-серые пластины имеют множество отверстий для крепления других частей.

Балки, угловые балки, большие балки и пластины — это детали системы VEX GO, которые позволят вам воплотить ваш проект из воображения в реальность.
