Прежде чем Jetson сможет работать должным образом, необходимо установить двухдиапазонный Wi-Fi и антенны Intel.

Необходимые детали

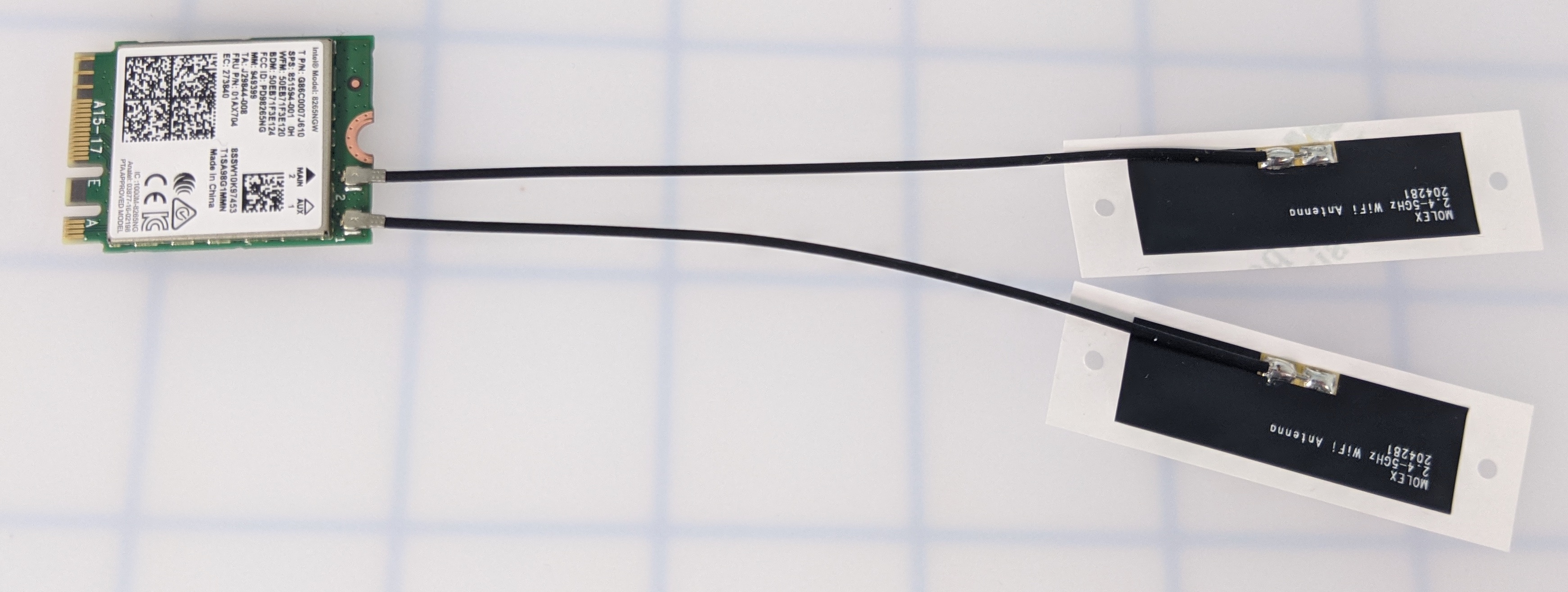

Плата Jetson Nano с модулем Wi-Fi Intel и двумя внешними антеннами, расположенными рядом с ней.

Для сборки необходимы следующие детали:

Джетсон
Двухдиапазонный Wi-Fi Intel
2 антенны

Извлеките модуль Jetson Nano.

Плата Jetson Nano с отсоединенным вентилятором охлаждения размещена рядом.

Отключите вентилятор, если он подключен к модулю Jetson Nano, и снимите его. Если вентилятор уже отсоединен, перейдите к шагу 2.

На изображении показан модуль Jetson Nano с двумя винтами, крепящими его к несущей плате.

Удалите два винта, которыми модуль Jetson Nano крепится к несущей плате.

Модуль Jetson Nano с выделенными боковыми выступами, показывающими, за какие точки нужно потянуть, чтобы отсоединить его от платы-носителя.

После того, как винты будут удалены, откройте две защелки, удерживающие модуль Jetson Nano на несущей плате. Сделайте это, осторожно потянув за выступы в горизонтальном направлении от модуля Jetson Nano.

Крупный план боковой защелки модуля Jetson Nano, используемой для его отсоединения от платы-носителя.

На каждой стороне модуля Jetson Nano есть вкладки.

Модуль Jetson Nano извлечен из платы-носителя, обнажив внутренний слот и компоненты.

Осторожно вытащите модуль Jetson Nano из несущей платы. Обратите внимание на винт в середине несущей платы.

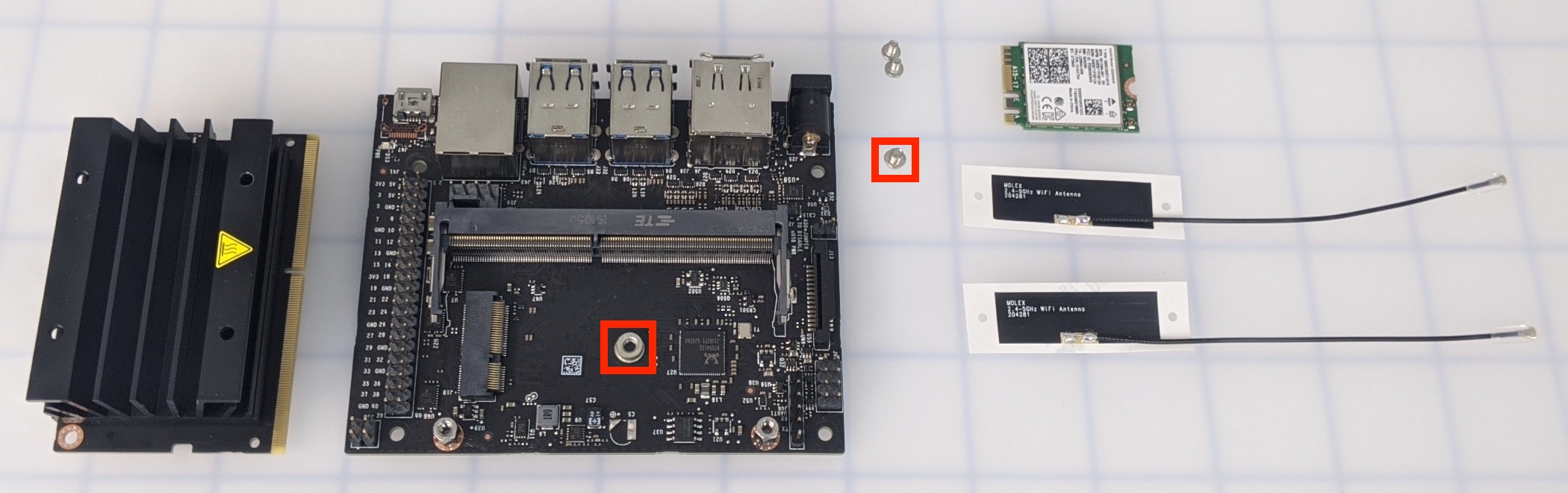

Перед установкой модуля Wi-Fi необходимо снять плату-носитель с центральным винтом, отмеченным специальным маркером.

Удалите винт в середине несущей платы.

Прикрепите антенны

Снимаются пластиковые защитные колпачки с разъемов антенн с двух антенн.

Снимите пластиковую крышку с антенн.

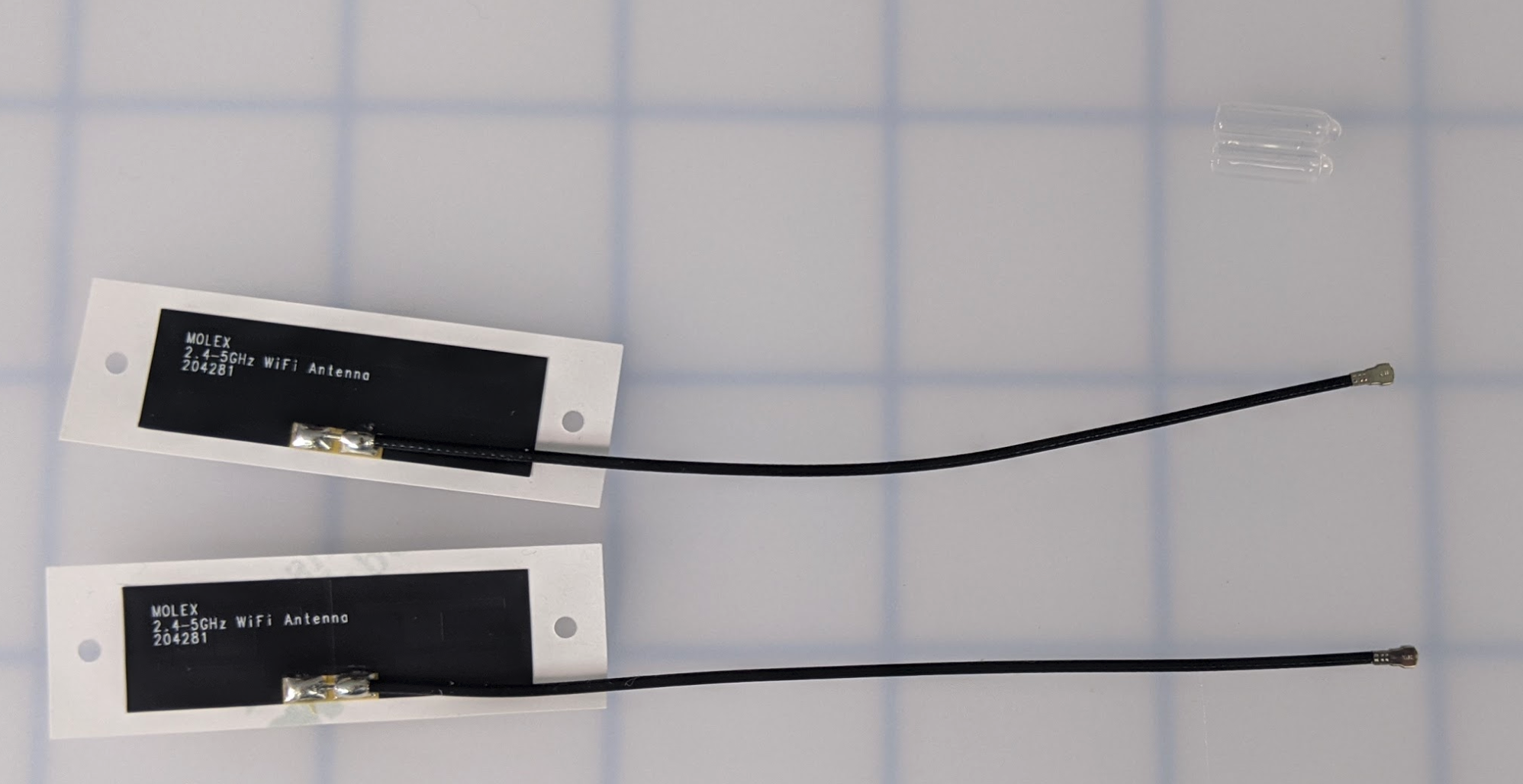

Две антенны без пластиковых защитных колпачков, готовые к подключению к модулю Wi-Fi.

Убедитесь, что с обеих антенн сняты пластиковые покрытия.

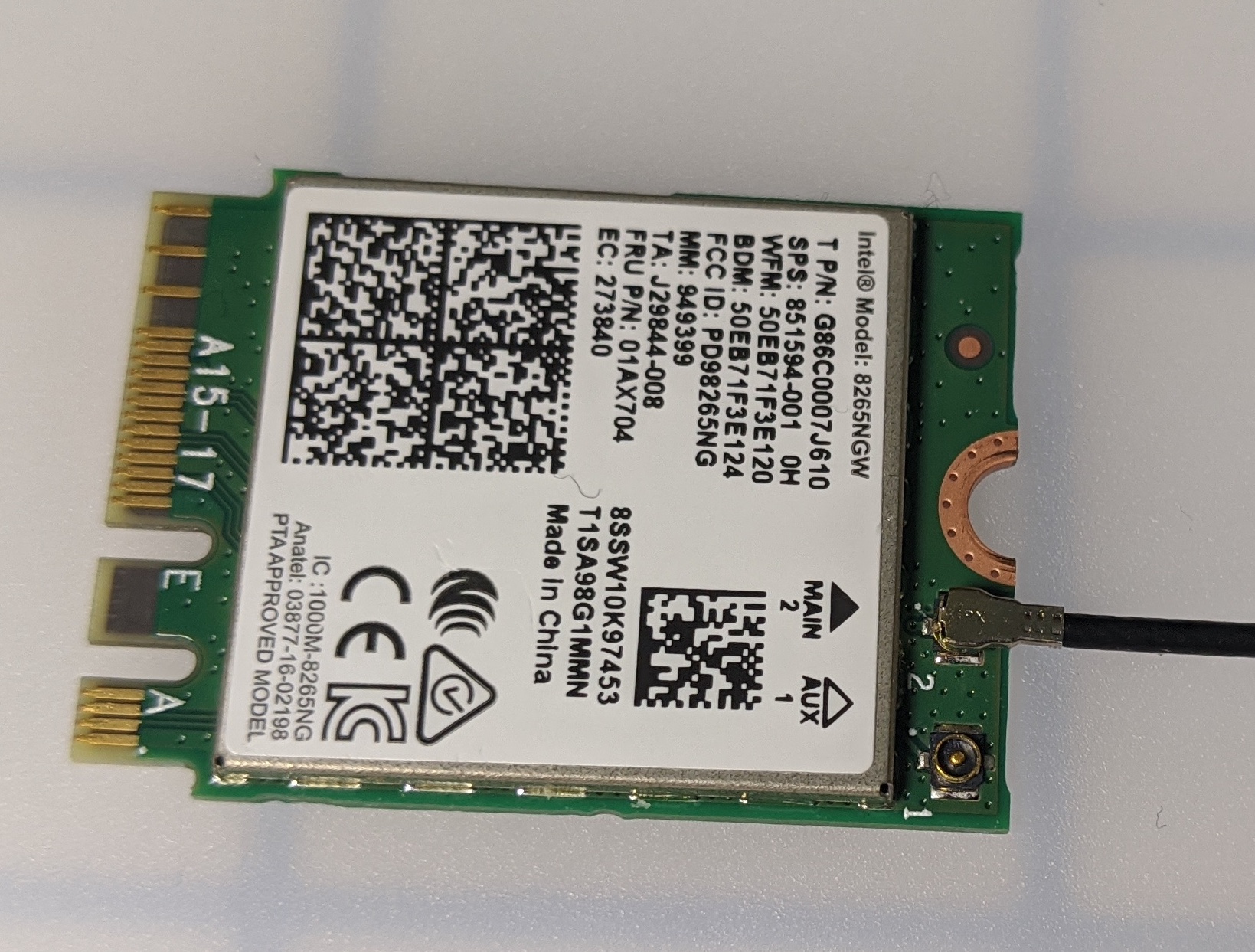

Первый антенный кабель подключается к модулю двухдиапазонного Wi-Fi Intel.

Подключите одну антенну к двухдиапазонному Wi-Fi Intel. Обязательно оказывайте легкое давление, так как детали хрупкие. Щелчок подтвердит, что антенна прикреплена полностью.

Примечание: если для закрепления антенны требуется большее давление, используйте ластик на карандаше или другой небольшой предмет, чтобы приложить большее давление. Не рекомендуется использовать металл для оказания давления.

Второй антенный кабель подключен к модулю Intel Dual Band Wi-Fi.

Прикрепите вторую антенну, выполнив ту же процедуру, что и на предыдущем шаге.

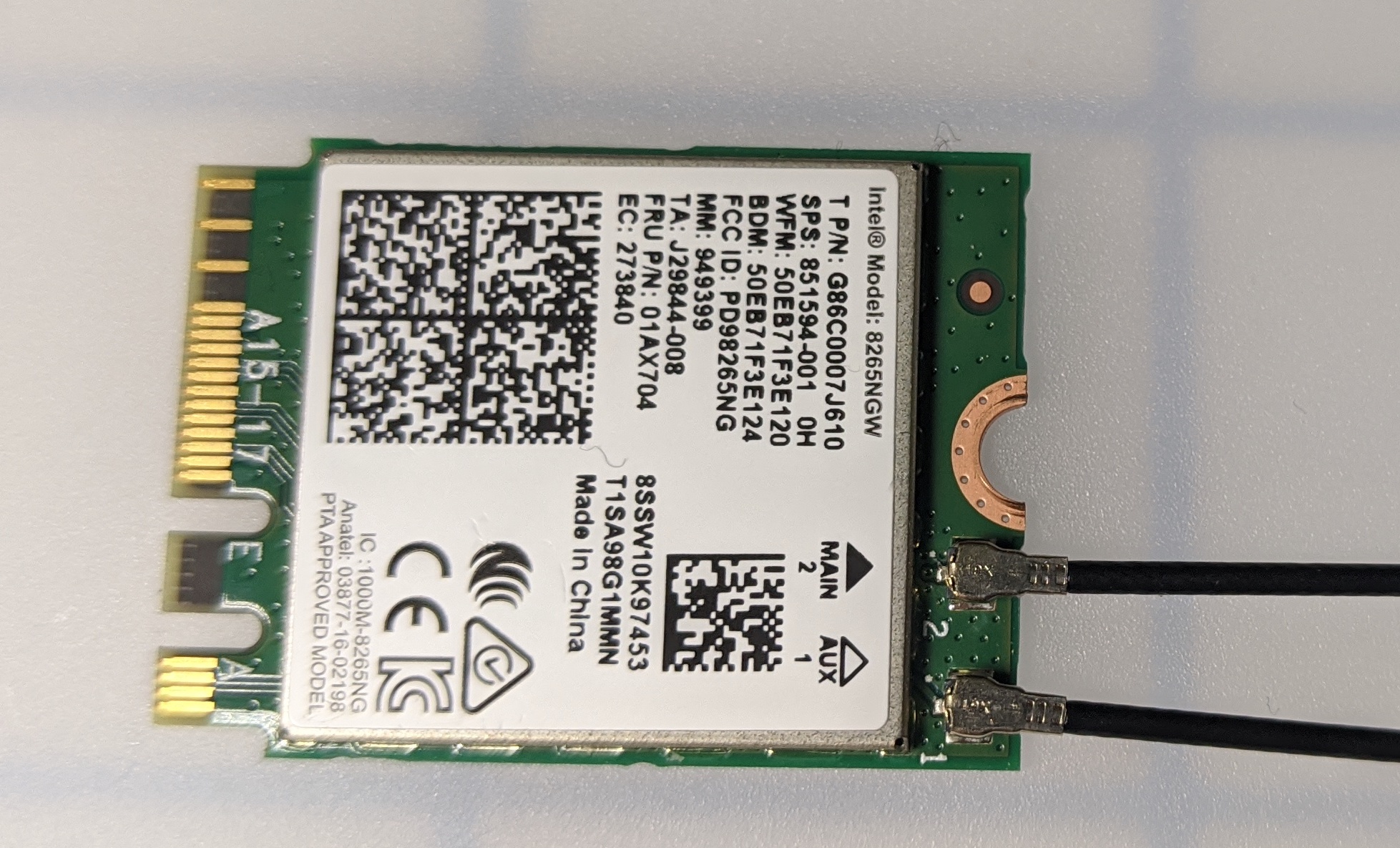

Модуль Wi-Fi с прикрепленными антеннами и выведенными наружу кабелями.

Убедитесь, что обе антенны полностью подключены к двухдиапазонному Wi-Fi Intel. Возьмите двухдиапазонный адаптер Intel Wi-Fi, чтобы убедиться, что обе антенны надежно закреплены и ни одна из них не упадет.

Модуль двухдиапазонного Wi-Fi Intel установлен в плату-носитель под углом.

Поместите двухдиапазонный модуль Wi-Fi Intel в несущую плату под углом.

Модуль Wi-Fi установлен в несущей плате, но наклонен вверх перед креплением винтом.

Он будет оставаться под небольшим углом вверх до тех пор, пока не будет использован винт, удерживающий его на месте.

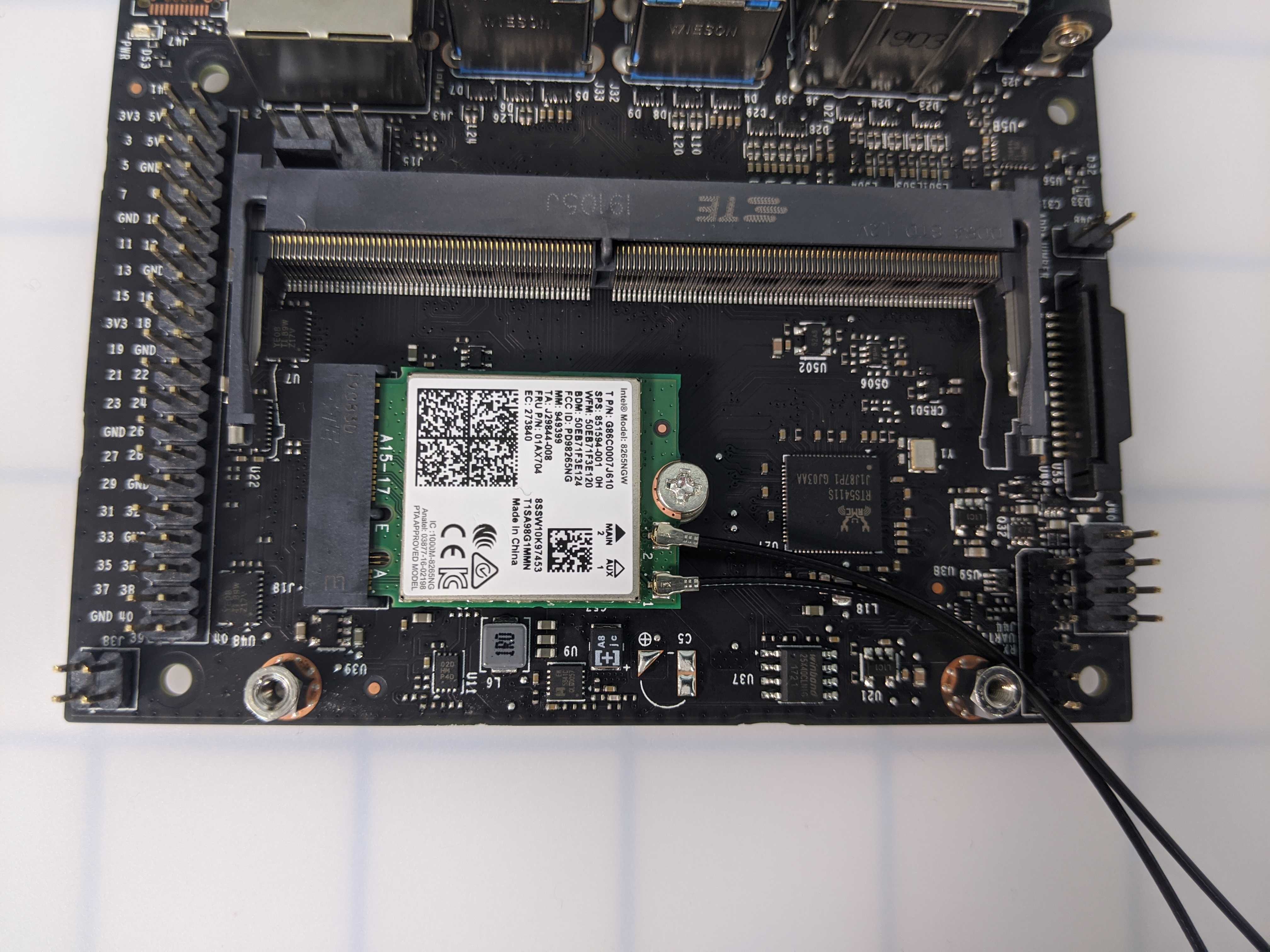

Модуль Wi-Fi закреплен на плате-носителе винтом, антенны прикреплены.

Закрепите винт, чтобы закрепить двухдиапазонный адаптер Intel Wi-Fi на месте. Не затягивайте винт слишком сильно, чтобы не сорвать его.

Повторно присоедините модуль Jetson Nano.

Модуль Jetson Nano установлен обратно на плату-носитель с выравниванием отверстий для винтов.

Поместите модуль Jetson Nano обратно на несущую плату под углом. Слегка надавите вниз, чтобы отверстия для винтов оказались на одном уровне.

Модуль Jetson Nano крепится к несущей плате двумя винтами.

Закрепите два винта обратно в модуль Jetson Nano, чтобы прикрепить его к несущей плате. Не затягивайте винты слишком сильно, чтобы не сорвать их.

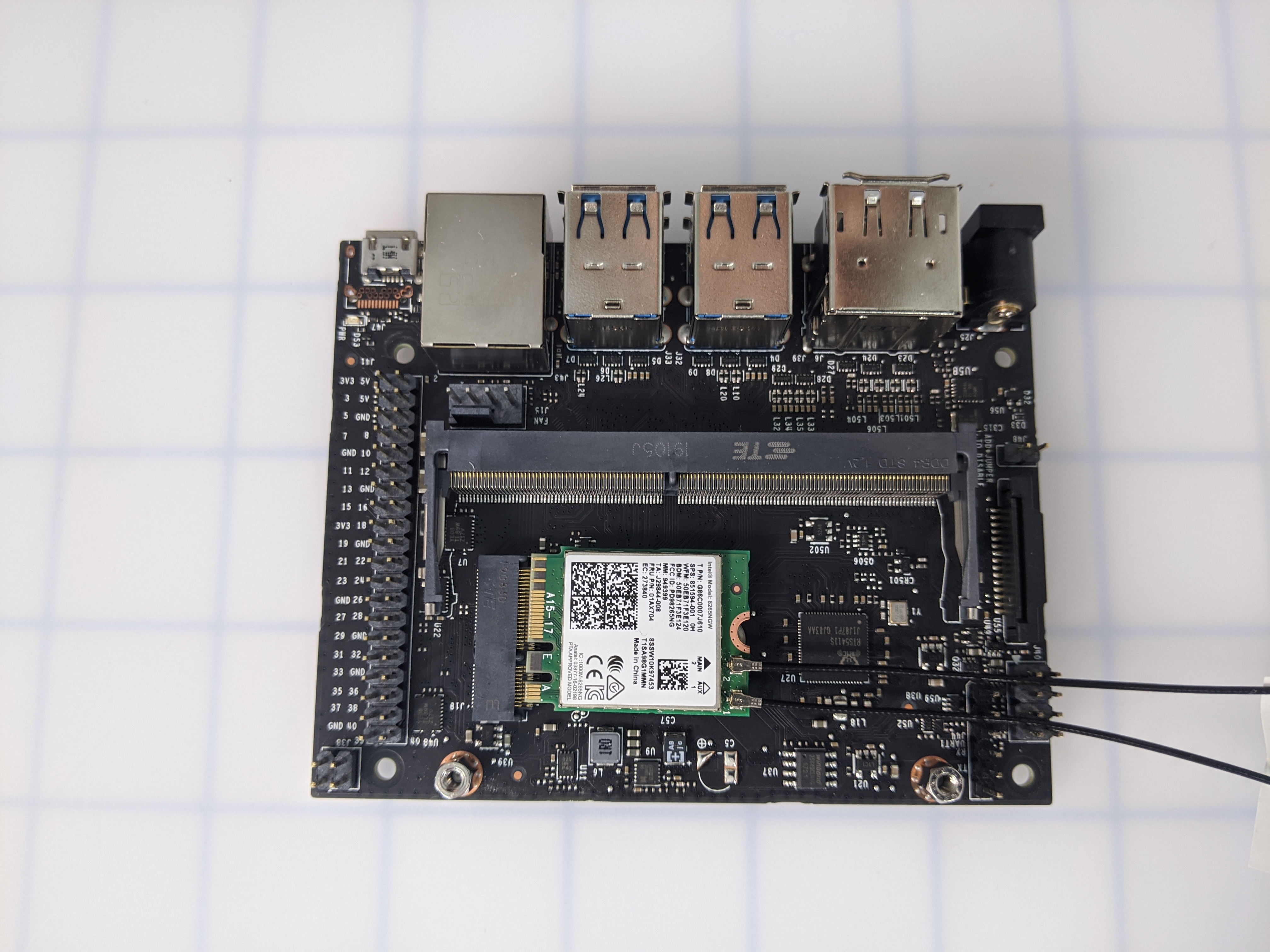

Плата Jetson Nano с установленным модулем Wi-Fi Intel и подключенными двумя антеннами.

Двухдиапазонный Wi-Fi и антенны Intel установлены.
