Использование Switch позволяет оживить систему VEX GO без программирования.

Используйте переключатель с двигателем

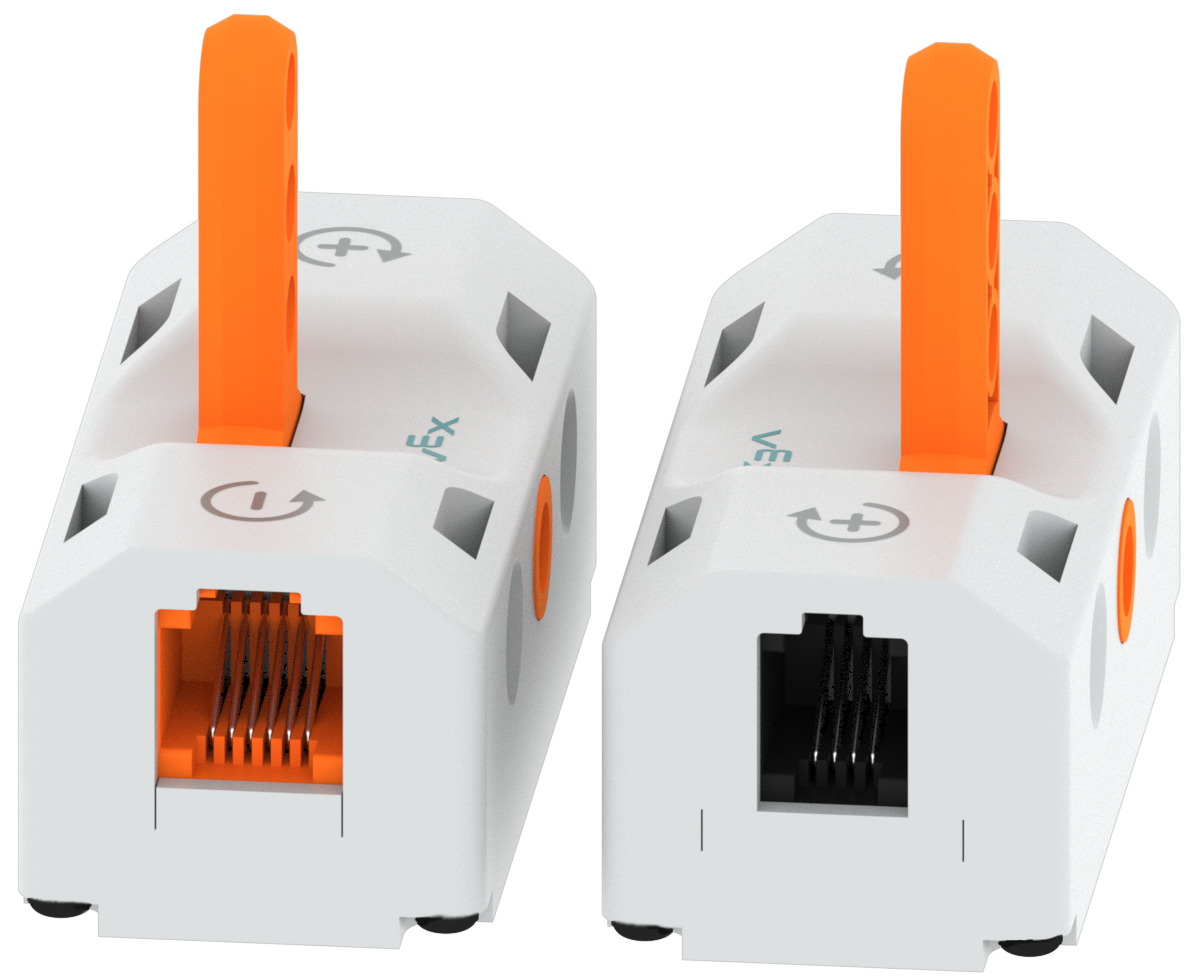

Переключатель показан с обеих сторон, чтобы проиллюстрировать наличие порта на каждой стороне. Порт Smart Port не имеет цвета и меньше по размеру, а порт Battery Port оранжевый и больше по размеру.

Использование двигателя с переключателем позволяет управлять двигателем без необходимости программирования.

На коммутаторе имеется два порта. Интеллектуальный порт для подключения двигателя или светодиодного бампера и оранжевый порт для подключения аккумулятора.

Двигатель с кабелем, подключенным к интеллектуальному порту коммутатора.

Подключите двигатель к коммутатору, вставив кабель двигателя в интеллектуальный порт коммутатора.

Схема двух переключателей с кабелями двигателя, подключенными к их смарт-портам. Слева кабель двигателя подключен полностью и отмечен зеленой галочкой, а справа кабель двигателя подключен лишь частично и отмечен красной галочкой.

Убедитесь, что кабель двигателя полностью вставлен в интеллектуальный порт коммутатора. Звук щелчка гарантирует, что кабель полностью вставлен в интеллектуальный порт.

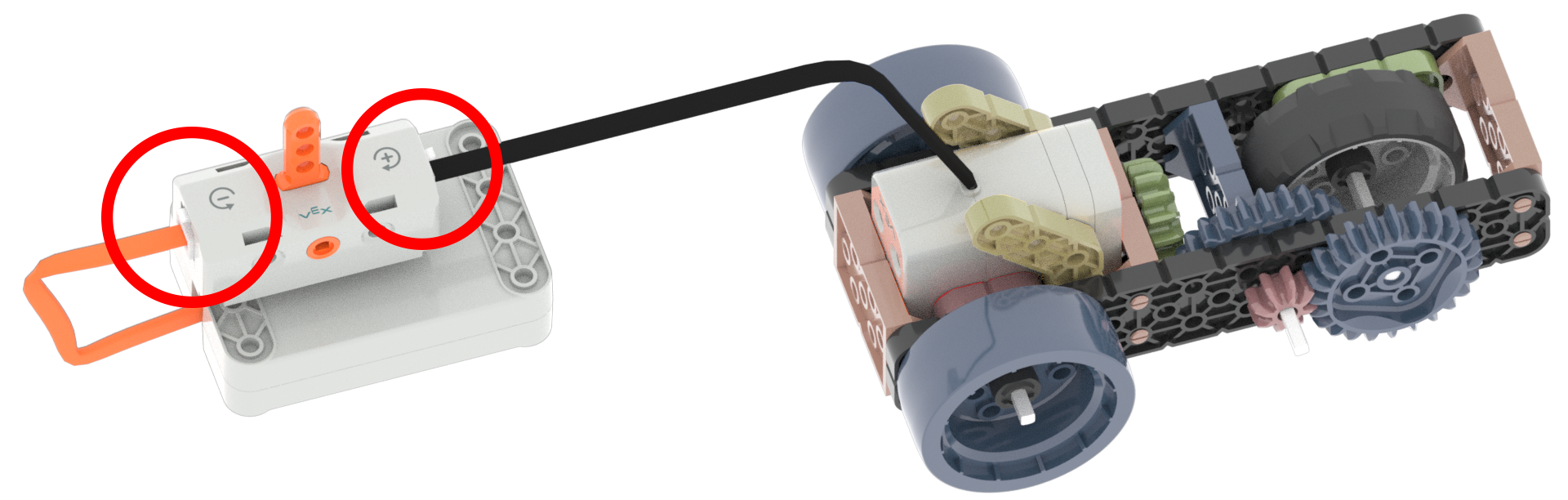

Схема переключателя с кабелем двигателя и кабелем аккумулятора, подключенными к соответствующим портам. Используемые порты выделены красными кружками.

Для управления двигателем с помощью переключателя убедитесь, что к переключателю подключены двигатель и аккумулятор .

На коммутаторе есть три настройки.

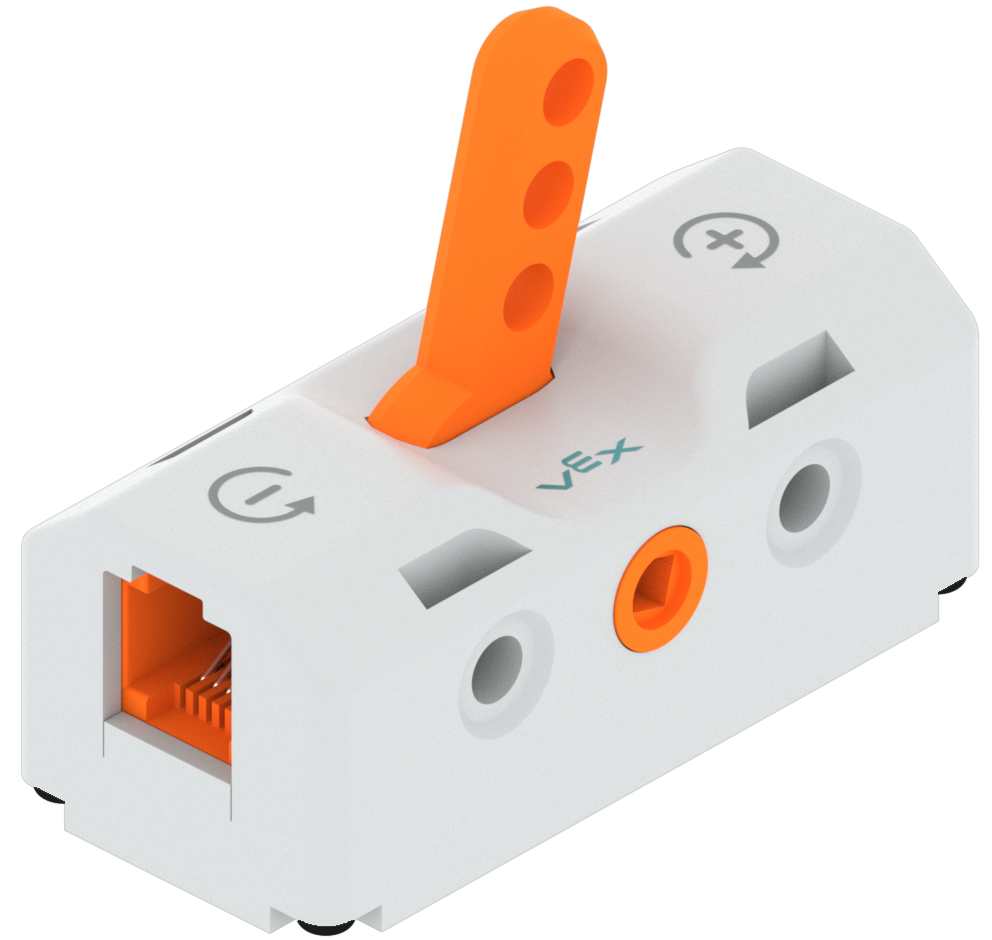

Переключатель с рычагом, повернутым в переднее положение, отмеченное знаком «плюс».

«+»: вращает двигатель в прямом направлении.

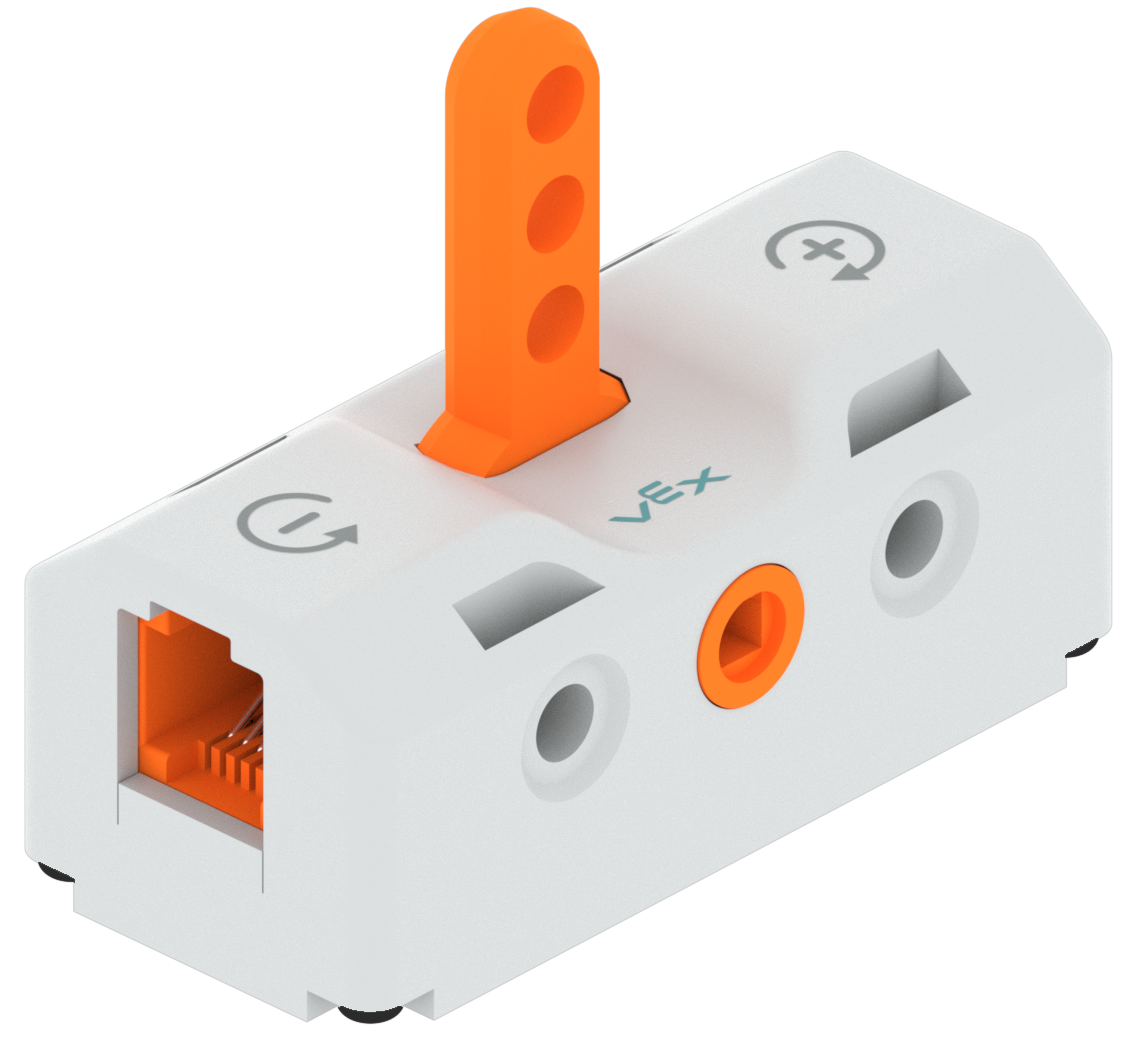

Переключатель с рычагом, повернутым в нейтральное положение и направленным строго вверх.

Нейтраль: выключает двигатель.

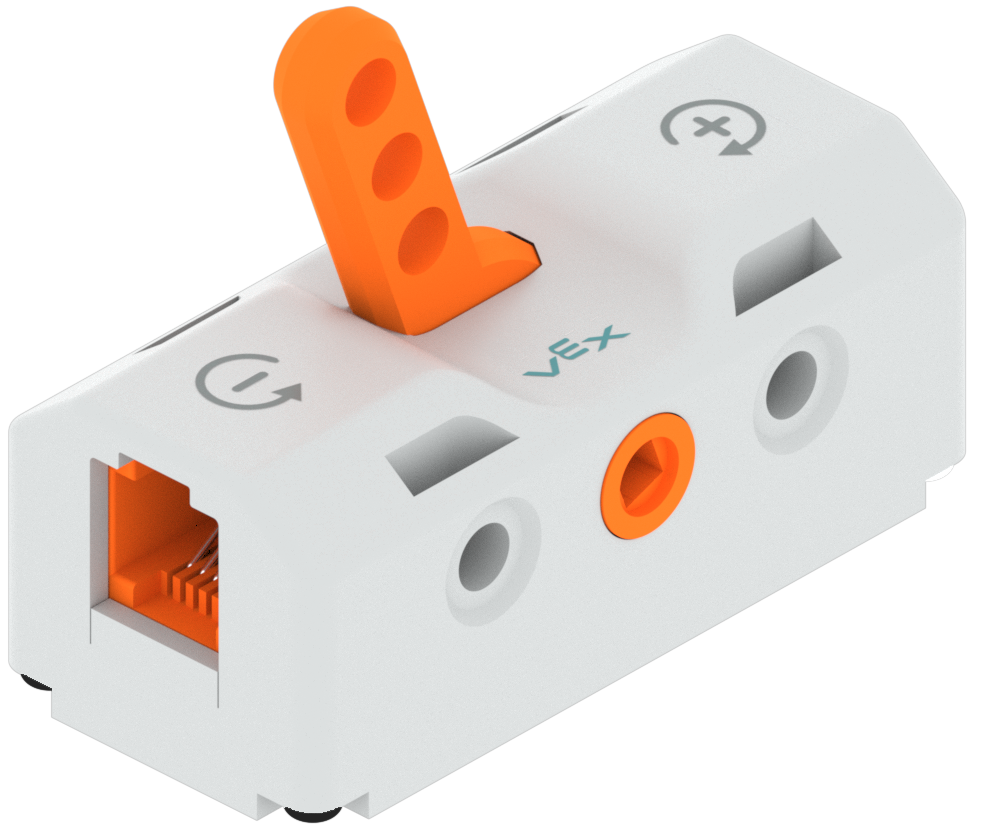

Переключатель с рычагом, повернутым в положение обратного хода, отмечен знаком минус.

'-': вращает двигатель в обратном направлении.

Посмотрите все три настройки Switch в этой анимации.

Используйте переключатель со светодиодным бампером

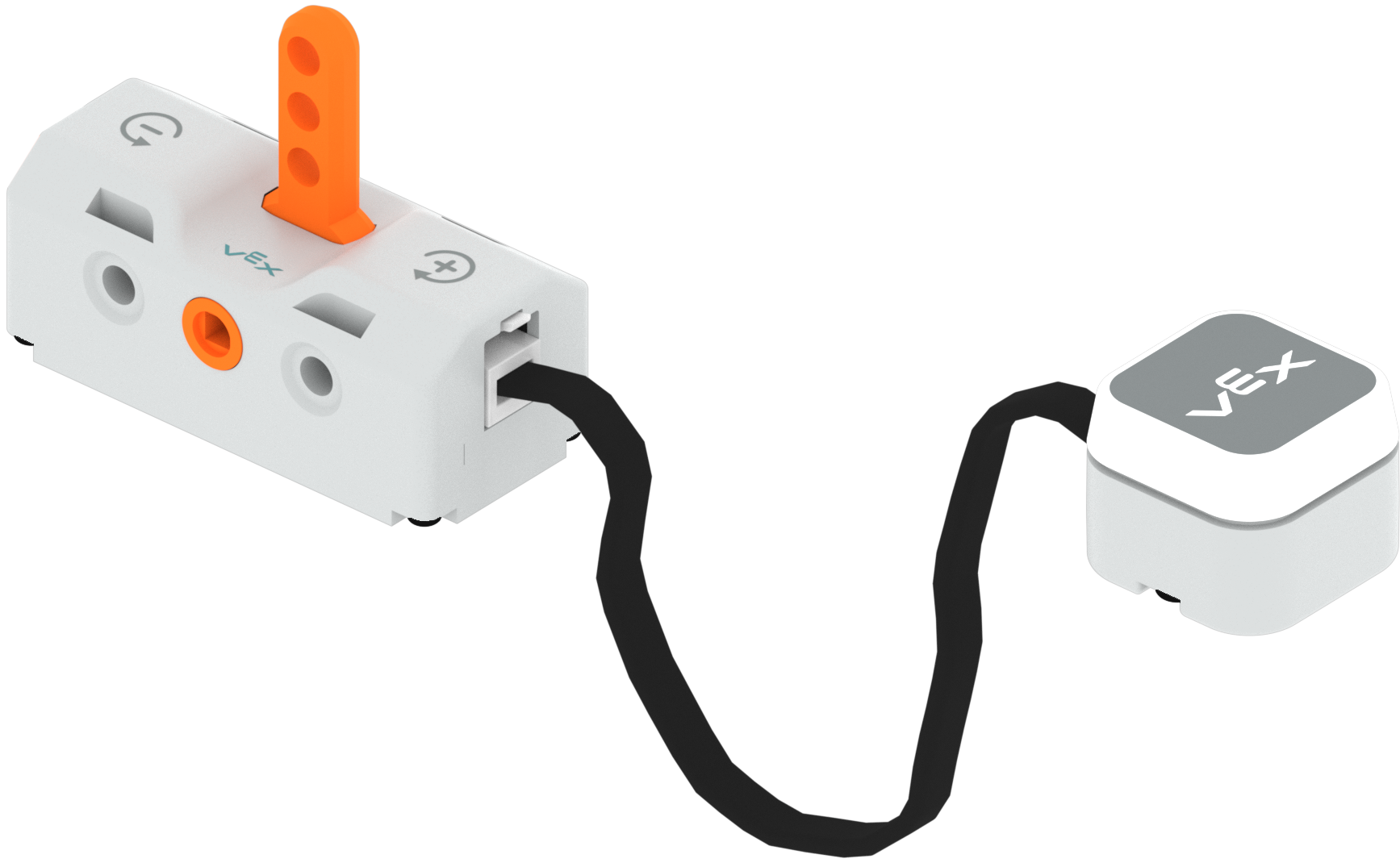

Светодиодный бампер с кабелем, подключенным к интеллектуальному порту коммутатора.

Подключите светодиодный бампер к коммутатору, вставив кабель светодиодного бампера в интеллектуальный порт на коммутаторе.

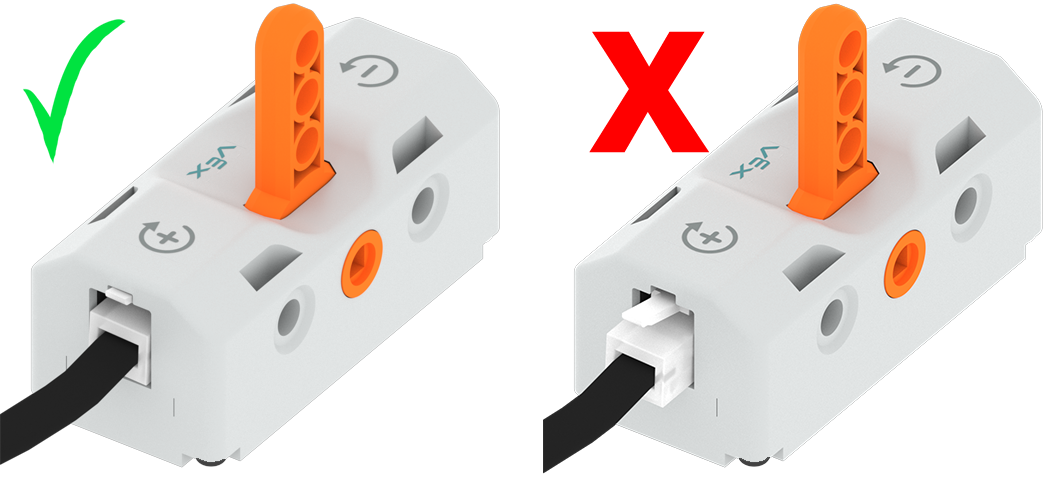

Схема двух переключателей со светодиодными бамперными кабелями, подключенными к их смарт-портам. Слева кабель светодиодного бампера подключен полностью и отмечен зеленой галочкой, а справа кабель светодиодного бампера подключен лишь частично и отмечен красной галочкой.

Убедитесь, что кабель светодиодного бампера полностью вставлен в интеллектуальный порт коммутатора. Звук щелчка гарантирует, что кабель полностью вставлен в интеллектуальный порт.

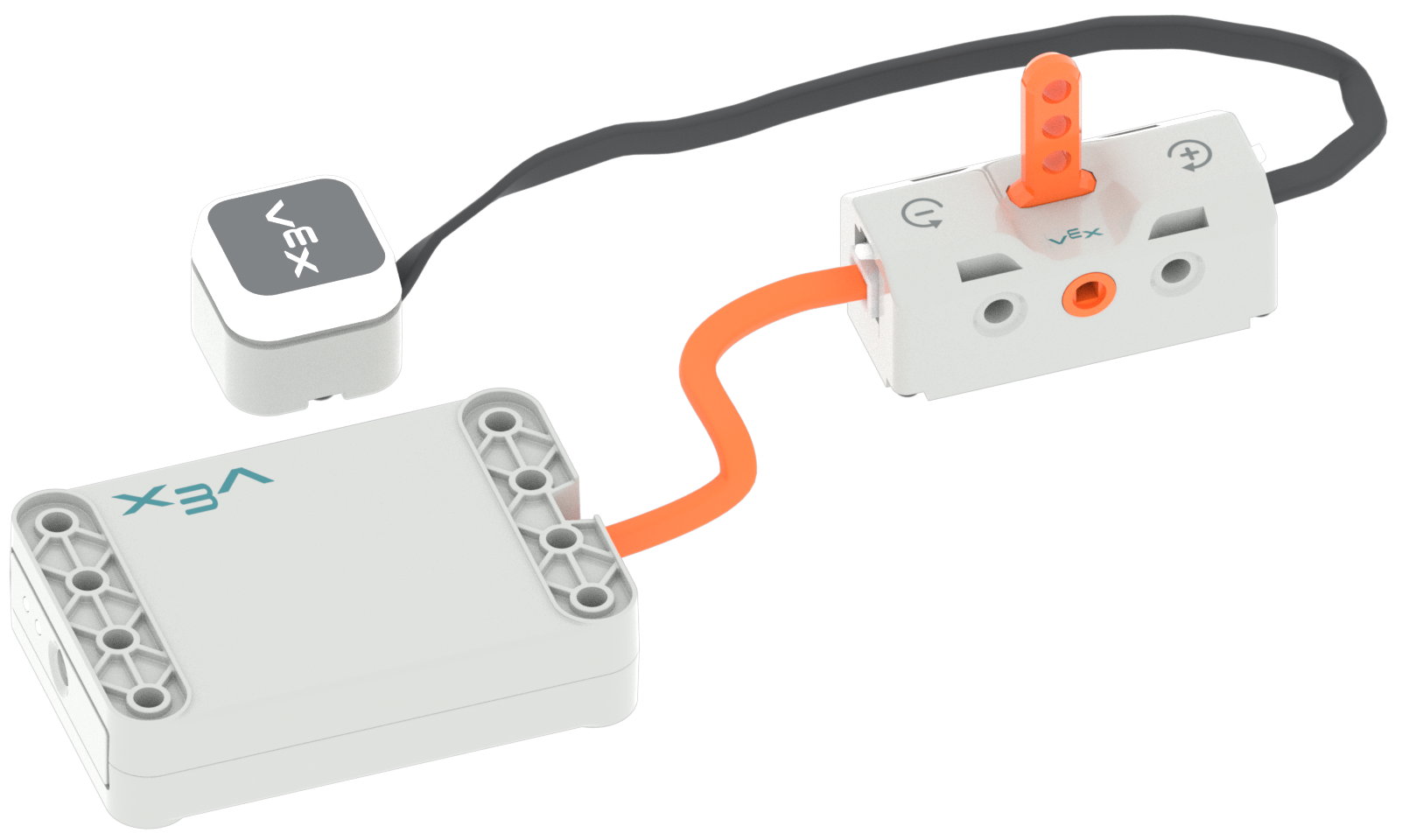

Схема переключателя со светодиодным бамперным кабелем и аккумуляторным кабелем, подключенными к соответствующим портам.

Для управления светодиодным бампером с помощью переключателя убедитесь, что светодиодный бампер и аккумулятор ) подключены к переключателю.

При подключении к светодиодному бамперу коммутатор имеет три настройки.

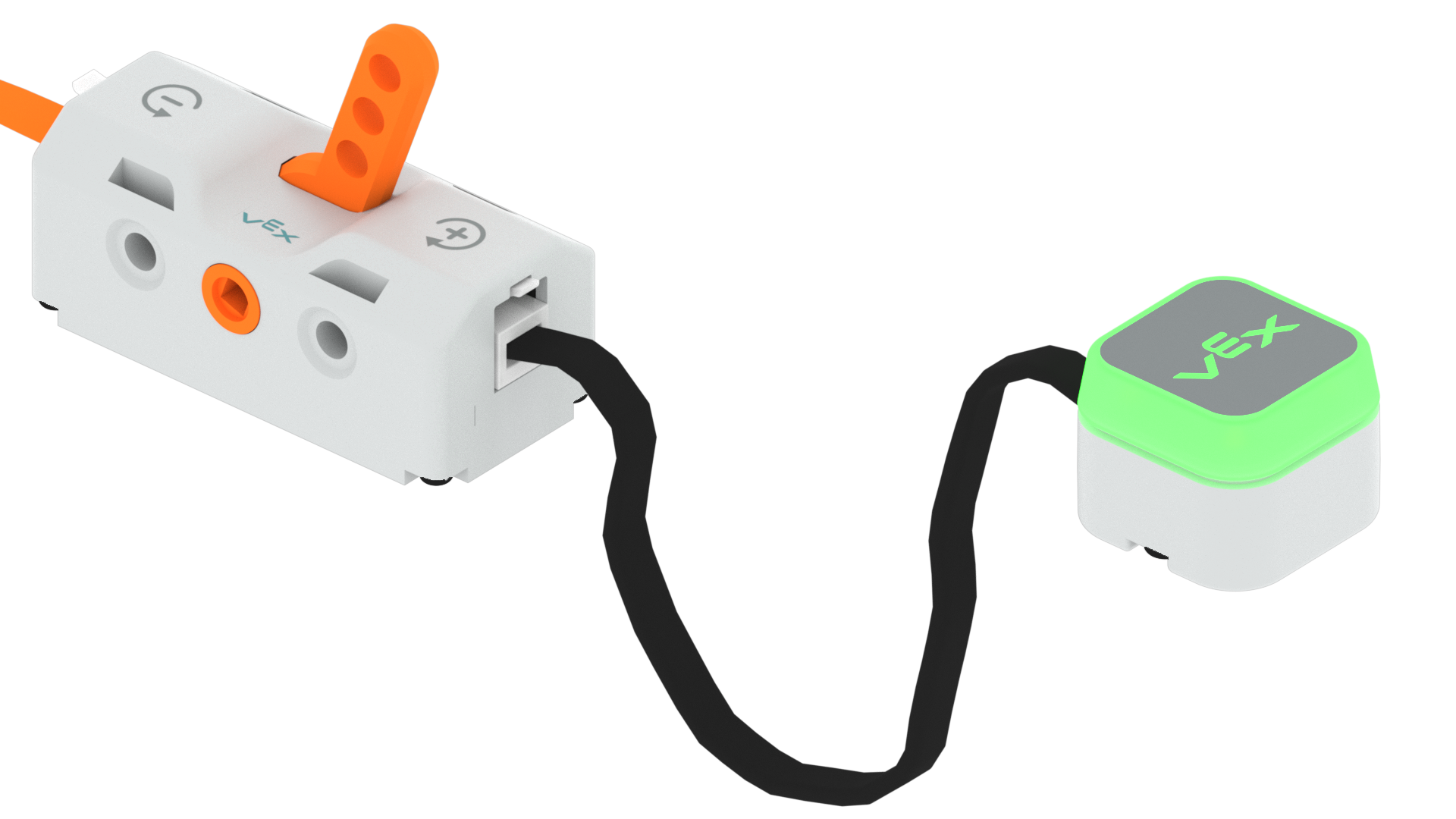

Переключатель с рычагом, повернутым в переднее положение, отмеченное знаком «плюс». Подключенный светодиодный бампер светится зеленым.

'+': устанавливает зеленый цвет светодиодного бампера.

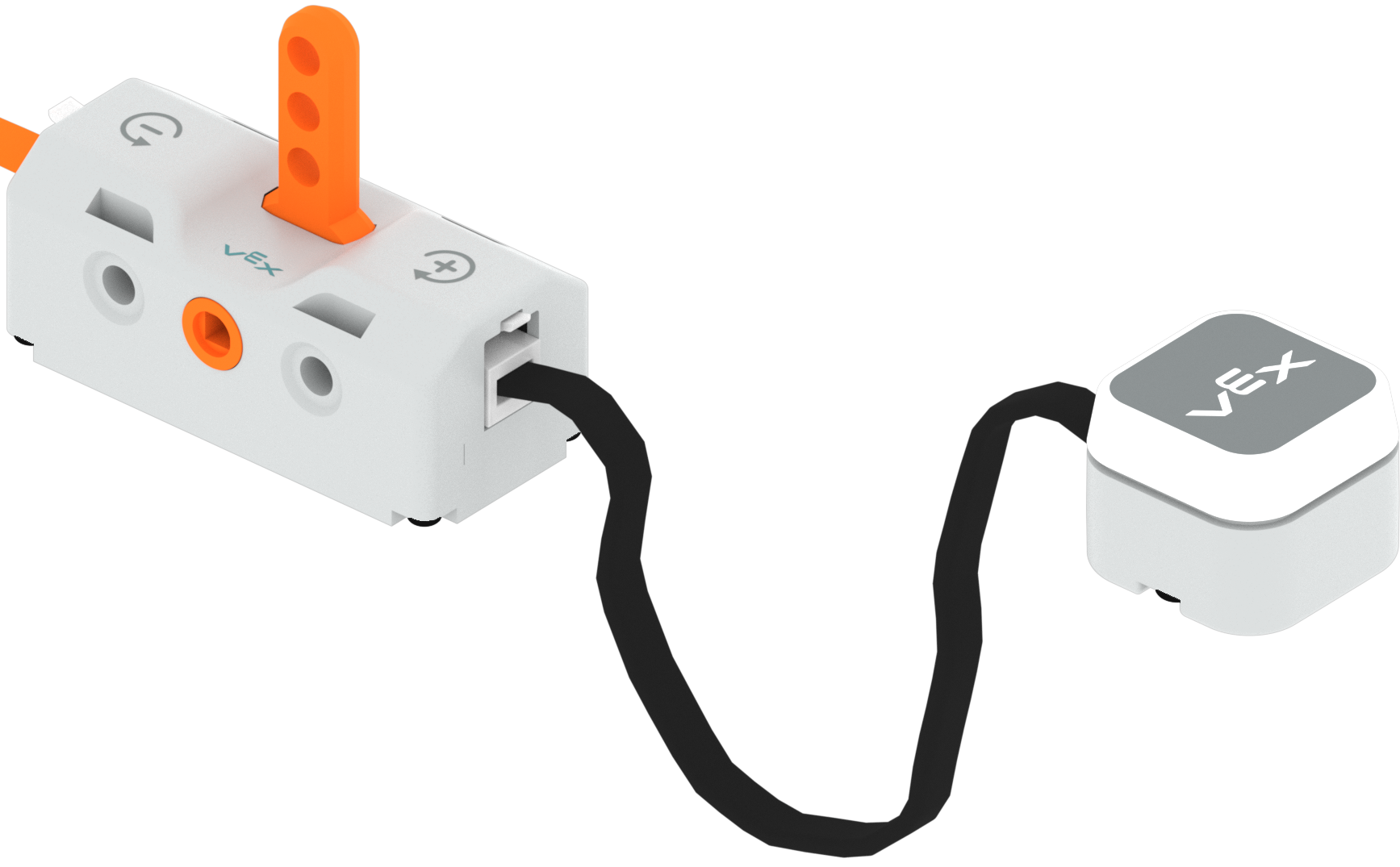

Переключатель с рычагом, повернутым в нейтральное положение и направленным строго вверх. Подключенный светодиодный бампер выключен.

Нейтраль: выключает светодиодный бампер.

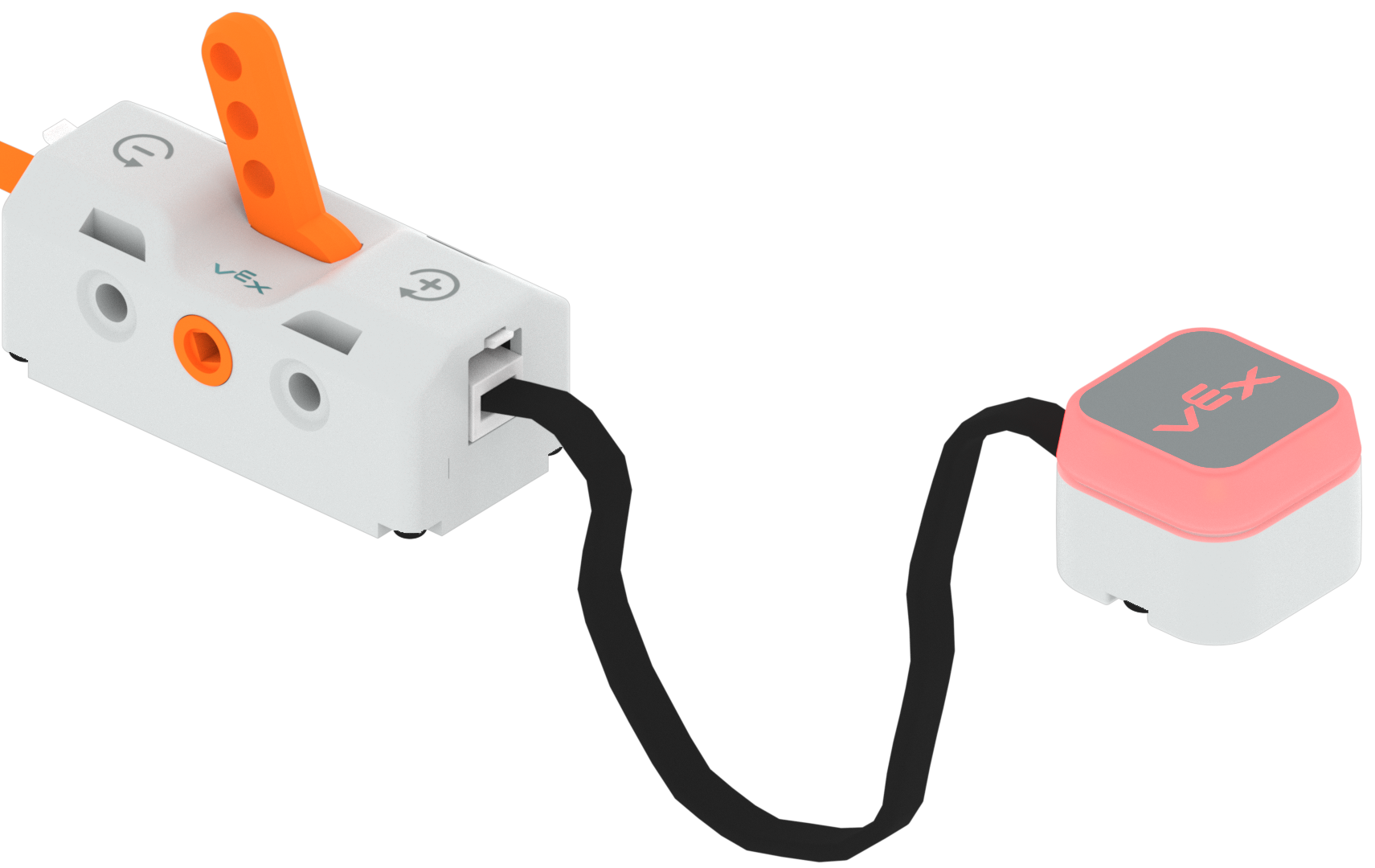

Переключатель с рычагом, повернутым в положение обратного хода, отмечен знаком минус. Подключенный светодиодный бампер светится красным.

'-': устанавливает красный цвет светодиодного бампера.
