Подключение V5 Brain к компьютеру через USB – Библиотека VEX

Чтобы запрограммировать V5 Brain, необходимо установить успешное соединение между V5 Brain и устройством через кабель Micro-USB.

Сбор компонентов

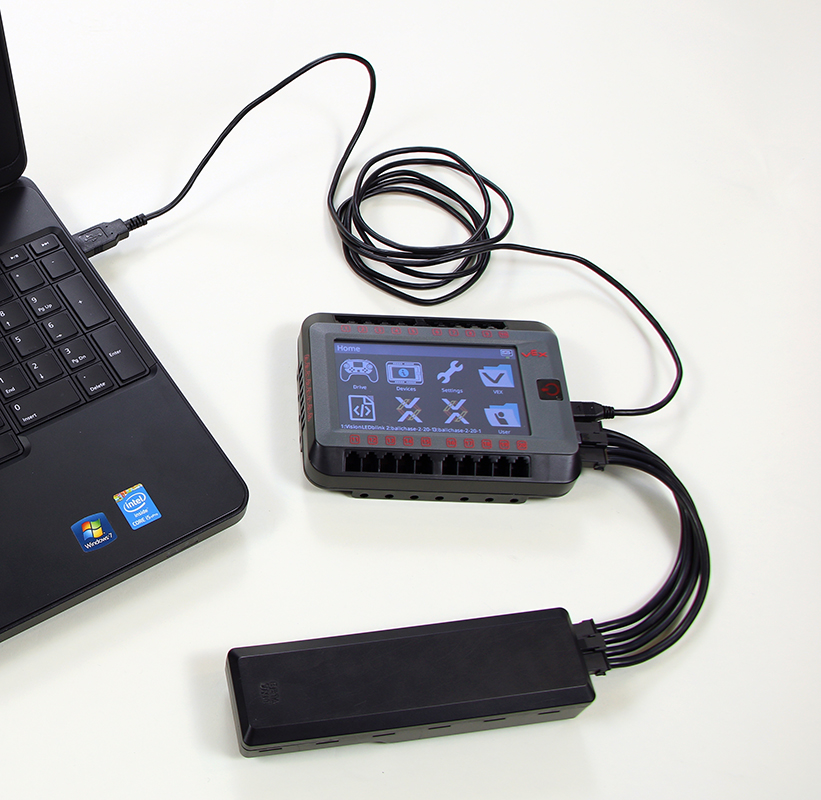

Изображение USB-устройства BrainConnect, используемого для подключения к VEX V5 Brain, демонстрирующее его конструкцию и функции в контексте подключения к мозгу для робототехнических приложений.

Соберите необходимые компоненты

Рабочий кабель Micro-USB.
V5 Мозг
Аккумулятор V5
Кабель аккумулятора V5
Компьютер Windows, Mac или Chromebook

Соединение компонентов

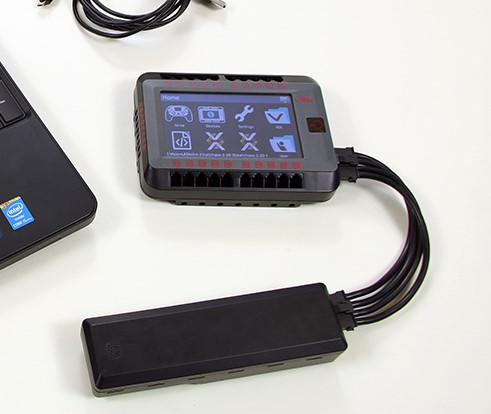

Аккумулятор V5 для робототехники, демонстрирующий конструкцию аккумулятора и разъемы, используемые для подключения к V5 Brain в робототехнических приложениях.

Подключите аккумулятор V5 к мозгу V5.

Подключите V5 Brain к аккумулятору V5 с помощью кабеля аккумулятора. Убедитесь, что соединение безопасно.

Подключите кабель Micro-USB к V5 Brain.

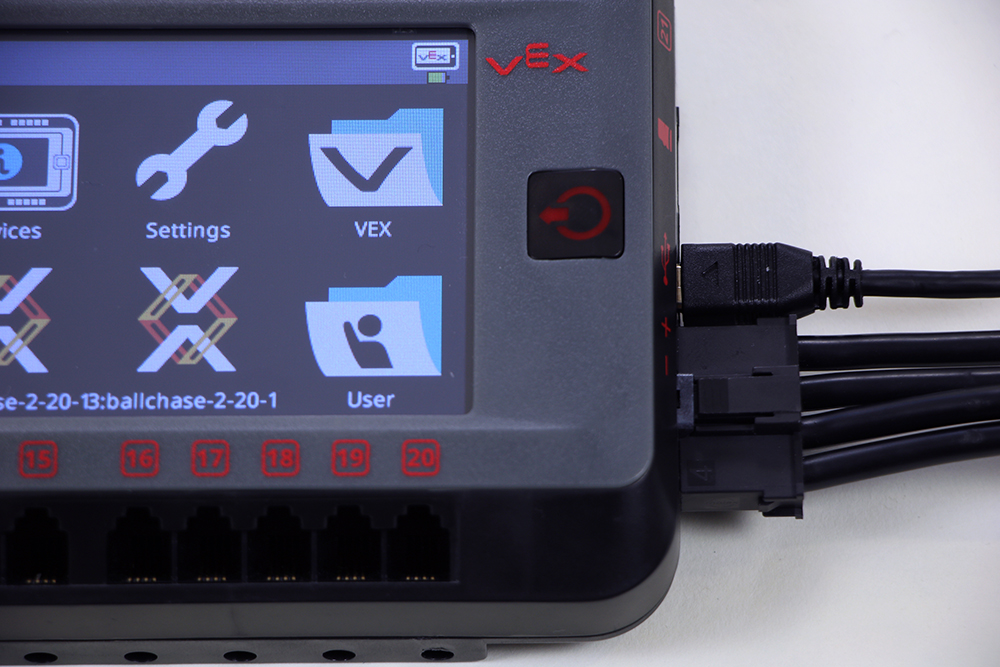

Схема, показывающая процесс подключения к V5 Brain, иллюстрирующая этапы и компоненты, участвующие в установлении связи между системой V5 и блоком Brain.

Подключите V5 Brain к устройству с помощью кабеля Micro-USB.

Убедитесь, что V5 Brain подключен к заряженной батарее V5 и включен.

Подключите кабель Micro-USB к устройству

Подключите другой конец кабеля Micro-USB к USB-порту компьютера.

Подтвердите успешное соединение

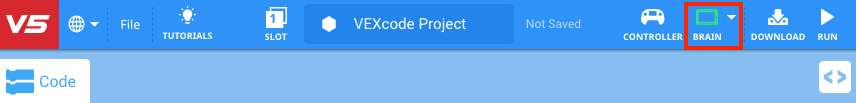

Иллюстрация зеленого значка мозга с галочкой, обозначающая успешное подключение к V5 Brain в робототехнике, как часть описания категории V5 по подключению к Brain.

Успешное подключение подтверждается, когда значок состояния мозга на панели инструментов становится зеленым.
