Использование примеров проектов и шаблонов блоков VEXcode V5 – Библиотека VEX

Примеры проектов и шаблоны — отличный ресурс, если вы только начинаете работать с VEXcode V5 и хотите изучить различные варианты поведения роботов. Примеры проектов и шаблонов также позволяют вам наблюдать, как используются различные блоки в VEXcode V5.

Примеры проектов с использованием блоков

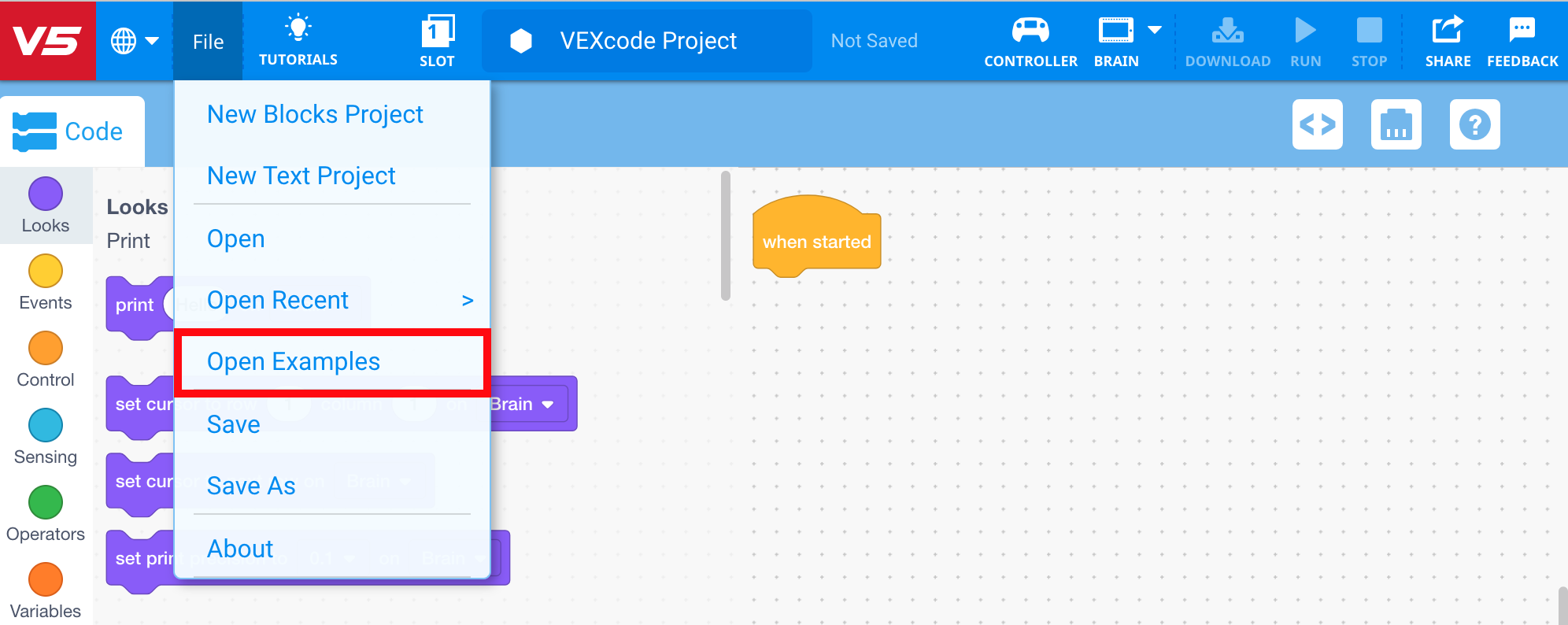

Панель инструментов VEXcode V5 с открытым меню «Файл» и выделенной опцией «Открыть примеры». Пункт «Открыть примеры» находится пятым в меню, ниже пунктов «Новый проект блоков», «Новый текстовый проект», «Открыть» и «Открыть недавние».

Чтобы открыть пример проекта, выберите меню «Файл» и выберите «Открыть примеры».

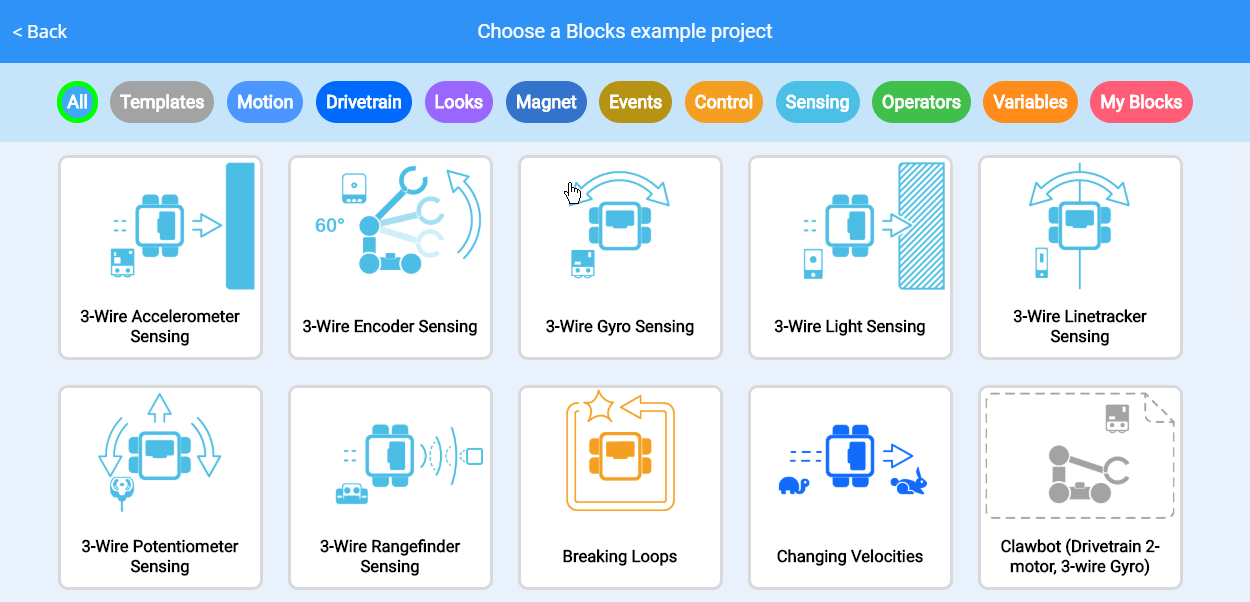

В меню «Примеры проектов» представлен широкий выбор проектов из различных категорий.

Будут показаны значки для множества различных примеров проектов. Каждый значок представляет отдельный проект и окрашен в соответствии с категориями блоков.

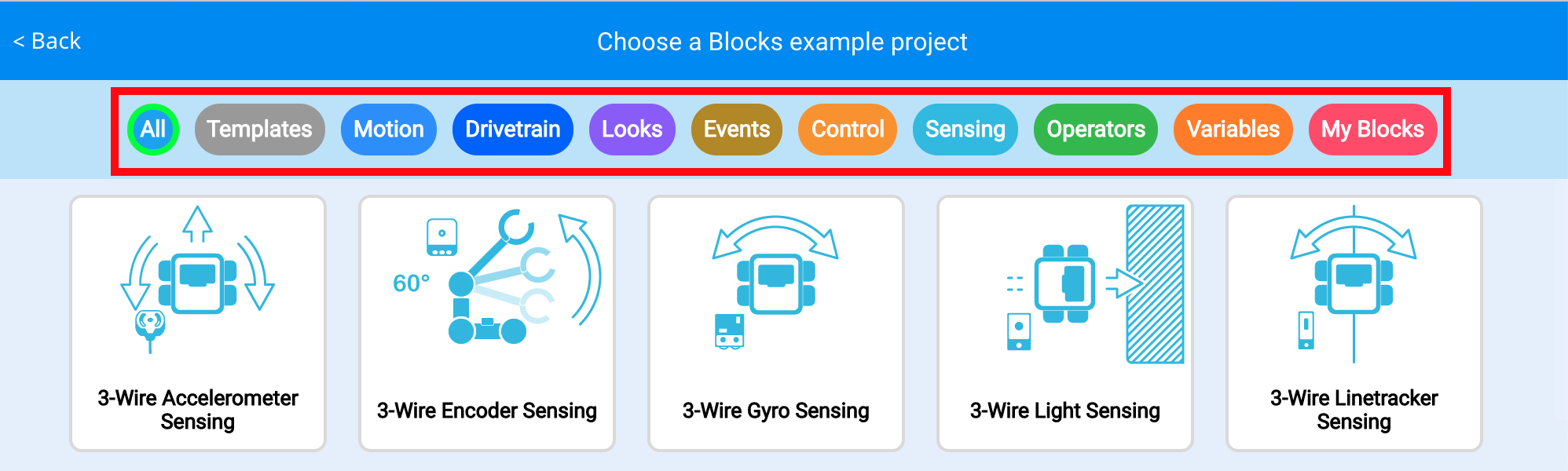

Меню «Примеры проектов» с выделенной панелью фильтров. В панели фильтров представлено множество категорий примеров проектов.

Панель фильтров можно использовать для быстрого поиска примера определенного типа.

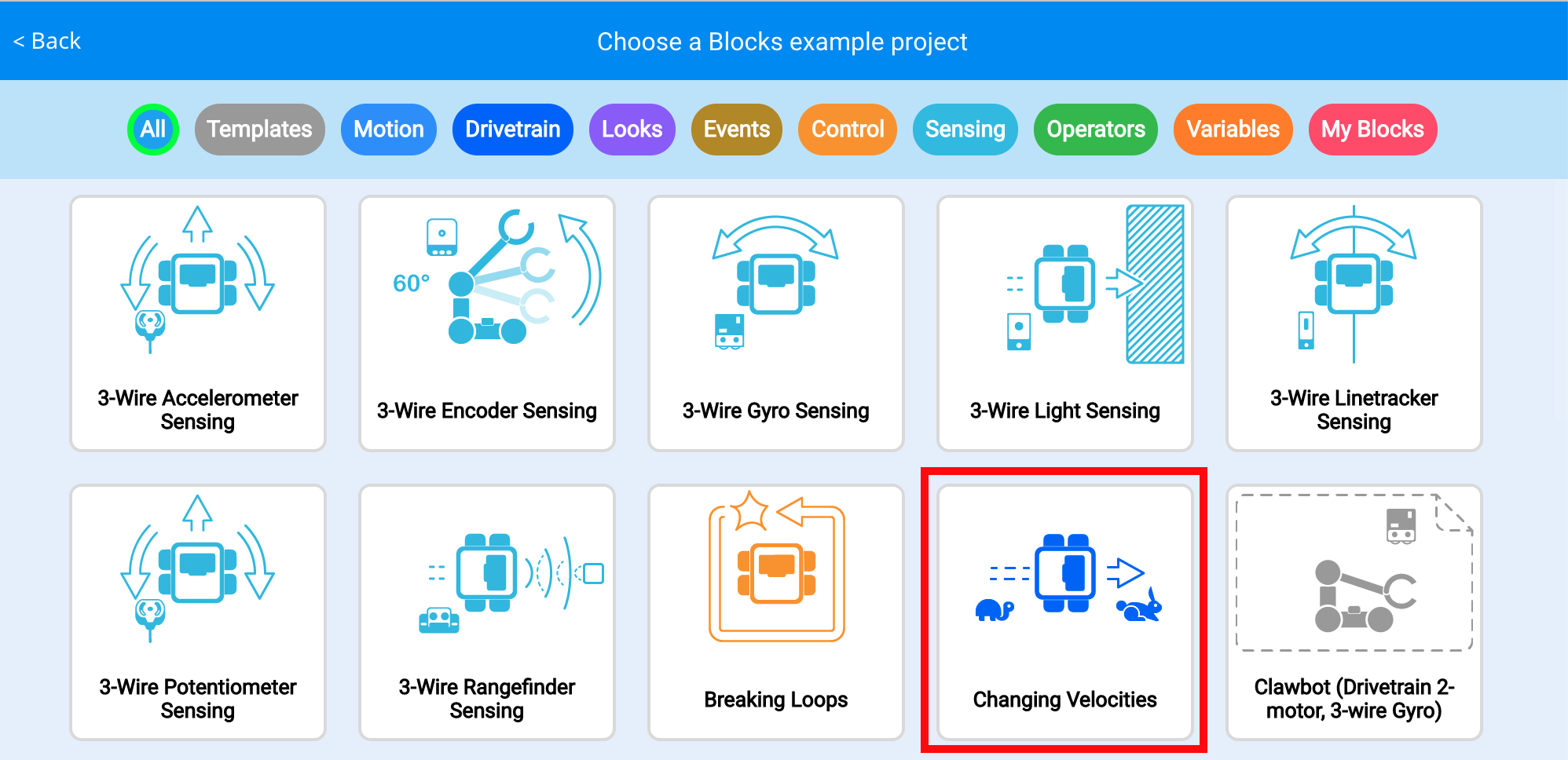

В меню «Примеры проектов» выделен пример проекта «Изменение скорости».

Чтобы открыть любой пример, выберите его в меню.

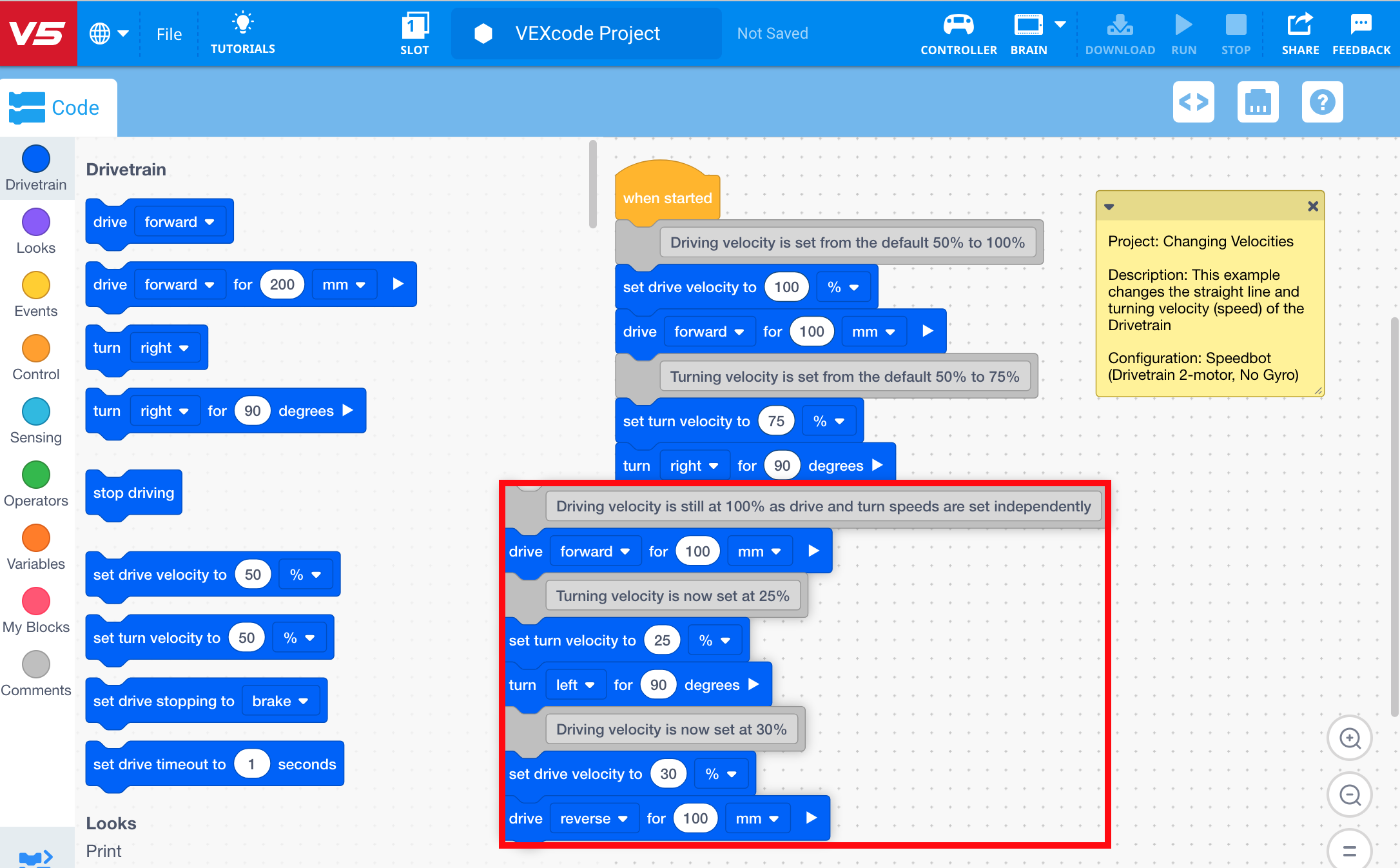

VEXcode V5 с открытым примером проекта Changing Velocities, включая описание проекта и код блока проекта. Пользователь внес изменения в проект, отключив часть стека, и это изменение выделено.

Блоки для примера базового проекта будут заполнены в рабочей области. Эти блоки и их параметры можно изменить или удалить. Дополнительные блоки могут быть добавлены для изменения примера проекта.

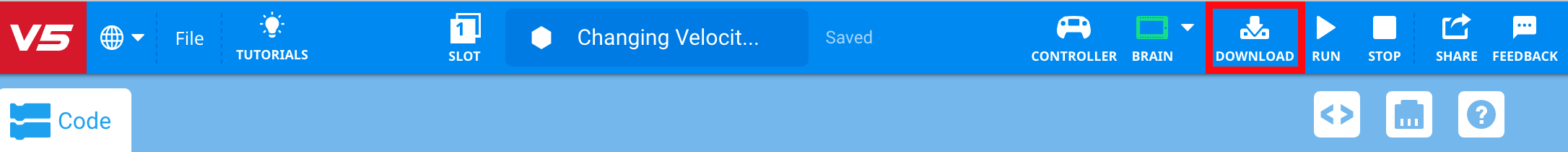

Панель инструментов VEXcode V5, на которой значок «Загрузка» выделен между значками «Запуск» и «Выполнить».

Сохраните и чтобы опробовать его на своем роботе.

Использование шаблонов

В меню «Примеры проектов» в панели фильтров выделена категория «Шаблоны».

Существует также особый тип примера, называемый «Шаблон».

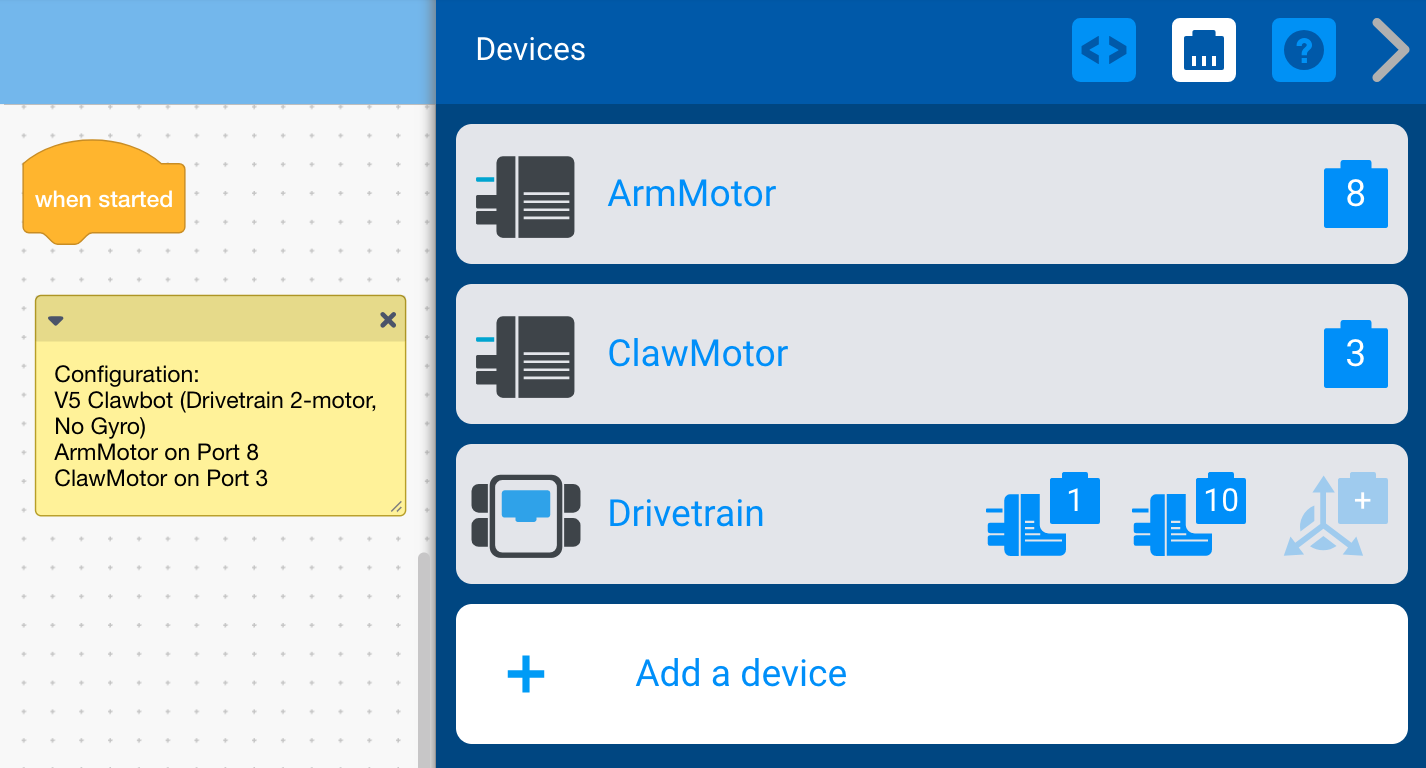

В VEXcode V5 открыт пример проекта-шаблона, включая настроенные устройства и примечание с описанием проекта. Меню «Устройства» открывается сбоку, чтобы показать, что устройства предварительно настроены на определенные порты.

Шаблоны имеют специальный значок и используются для создания пустого проекта с предустановленной конфигурацией устройства.

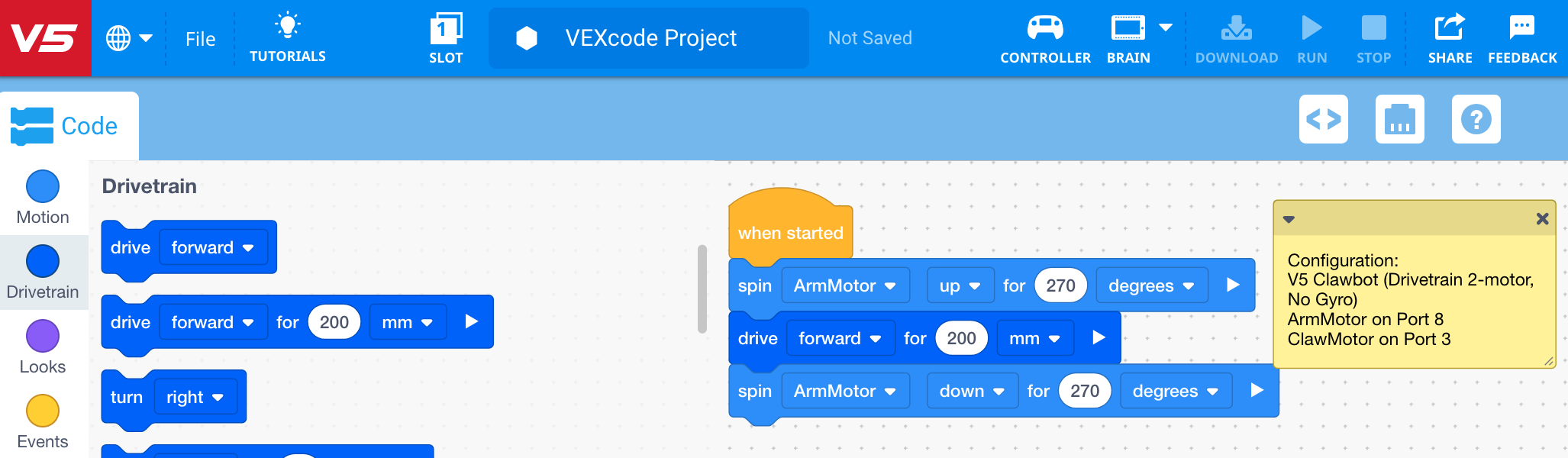

В рабочей области открыт пример проекта VEXcode V5 с шаблоном двигателя Clawbot Drivetrain 2. Пользователь добавил в проект несколько блоков для управления двигателем манипулятора.

Если вы используете стандартную сборку робота, например Clawbot, шаблон можно использовать для быстрого начала работы над новым проектом.

Примечания в примерах блоков и шаблонах проектов

В рабочей области VEXcode отображается пустая заметка с сообщением «Скажите что-нибудь», предлагающим пользователю отредактировать ее текст.

Каждый проект и шаблон блоков примеров содержит примечание в рабочей области.

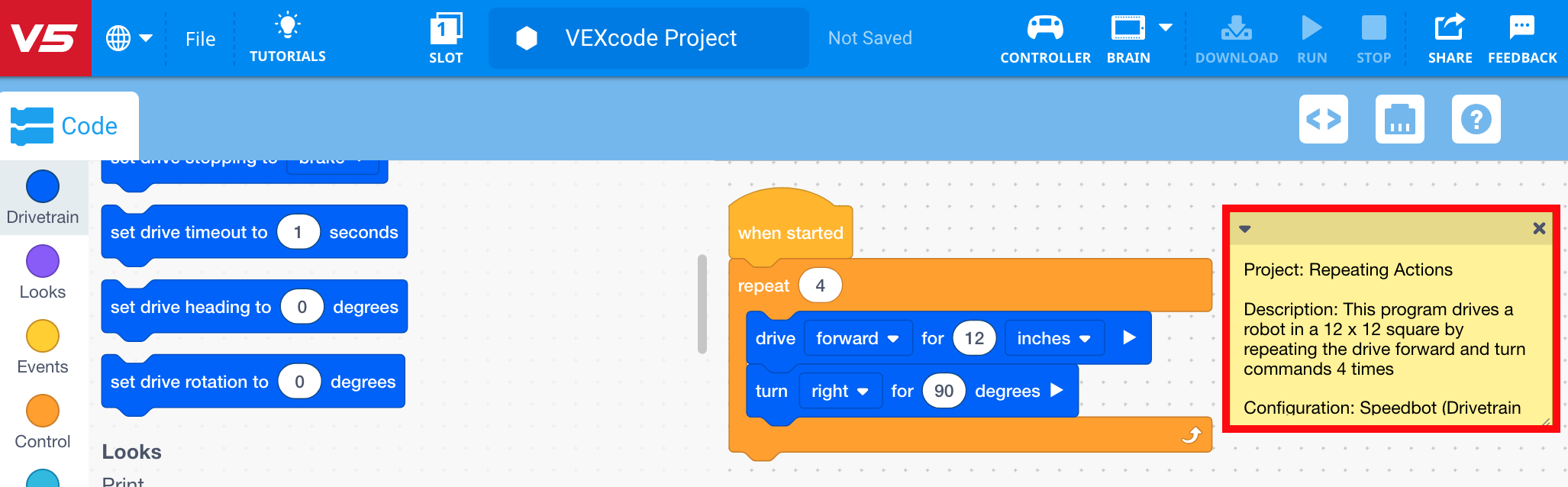

VEXcode V5 с открытым примером проекта «Повторяющиеся действия» и выделенным описанием «Примечание».

В примере проекта блоков в примечании содержится краткое описание того, что делает проект, а также приводится конфигурация устройства.

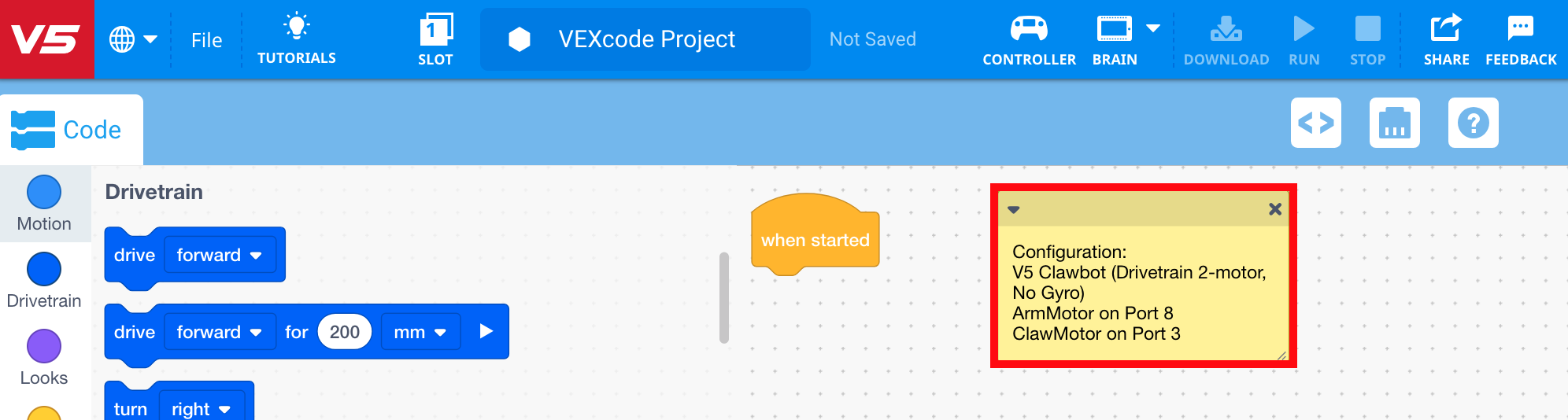

VEXcode V5 с открытым проектом шаблона двигателя Clawbot Drivetrain 2 и выделенным описанием «Примечание». В этом шаблоне используется несколько устройств, и каждое устройство указано в разделе «Конфигурация» данного примечания.

В шаблоне в описании указывается, какие устройства указаны в конфигурации.

Заметки можно использовать для документирования определенной информации в проекте. Более подробную информацию о заметках можно найти в статье Notes - Tutorials.
