При работе с VEXcode V5 на устройстве (iPad/планшет Android/планшет Amazon Fire) важно понимать, как подключить ваше устройство к VEXV5 Robot Brain для загрузки и запуска проектов.

Как подключить мозг робота V5 к устройству

Изображение батареи радиоприемника VEX V5 Brain, демонстрирующее подключение батареи и технические характеристики робототехнической системы V5, а также иллюстрирующее, как подключить батарею к V5 Brain.

Убедитесь, что робот-мозг V5 подключен к аккумулятору V5 и радиоприемнику V5.

Иллюстрация кнопки питания V5 Brain, показывающая расположение и конструкцию кнопки питания на V5 Brain, используемой для подключения к системе V5.

Включите робот-мозг V5, нажав кнопку питания.

Интерфейс настроек для подключения к V5 Brain, отображающий параметры и конфигурации пользовательских предпочтений в понятном формате.

Выберите «Настройки» на экране V5 Robot Brain, чтобы проверить тип радио. Для успешного подключения в качестве типа радио должно быть установлено значение Bluetooth.

Схема радиоподключения VEXnet к мозгу VEX V5, иллюстрирующая порты и настройку для правильной интеграции в робототехнические проекты.

Откроется диалоговое окно Настройки. Найдите тип радио в левом нижнем углу. Если в качестве типа радио установлено значение VEXnet, переключите его на Bluetooth, нажав область «Тип радио».

Кнопка с надписью «ОК» для подтверждения изменений в процессе подключения VEX V5 Brain, иллюстрирующая последний шаг настройки.

Появится запрос на подтверждение изменения типа радио. Выберите «ОК», чтобы подтвердить изменение.

Тип радиомодуля Bluetooth для робототехнической системы VEX V5, иллюстрирующий конструкцию устройства и особенности подключения для интеграции с V5 Brain.

Убедитесь, что в поле «Тип радио» указано, что теперь оно подключено через Bluetooth.

Схема, показывающая настройки радиоданных на VEX V5 Brain, иллюстрирующая, как подключить мозг к радиомодулю для связи.

Убедитесь, что для параметра «Радиоданные» установлено значение «Вкл.».

Скриншот интерфейса настроек VEX V5, демонстрирующий параметры подключения к Brain, включая сетевые настройки и функции управления устройствами.

Проверьте значок подключения. Если для параметра «Тип радио» установлено значение «Bluetooth», а для параметра «Радиоданные» включено значение «BD», на значке подключения отобразится надпись «BD».

Диалоговое окно настроек для V5, отображающее параметры подключения к Brain, включая параметры конфигурации и индикаторы состояния подключения.

ПримечаниеЕсли для типа радиосвязи установлено значение VEXnet, на значке подключения будет отображаться надпись «V».

Значок VEXcode V5, представляющий программное обеспечение, используемое для программирования систем VEX Robotics V5, представлен в разделе «Подключение к мозгу» описания категории V5.

Запустите VEXcode V5 на своем устройстве.

Изображение, демонстрирующее процесс подключения к VEX V5 Brain, иллюстрирующее необходимые компоненты и настройку для установления связи между роботом и мозговым блоком.

При запуске VEXcode V5 вы можете получить запрос на подтверждение использования Bluetooth. Выберите «ОК».

ПримечаниеЕсли вы не получили запрос на разрешение Bluetooth, проверьте настройки Bluetooth на вашем устройстве, чтобы убедиться, что он включен.

Значок, представляющий подключение к VEX V5 Brain, иллюстрирующий процесс подключения устройств для программирования и управления.

Выберите значок «Мозг» на панели инструментов.

Схема, иллюстрирующая, как подключить VEX V5 Brain к различным компонентам, включая двигатели и датчики, с маркированными соединениями для ясного понимания в контексте робототехники V5.

Появится список доступных роботов-мозгов V5. Выберите имя мозга, к которому вы хотите подключиться.

Схема, иллюстрирующая подключение к VEX V5 Brain, с маркированными портами и соединениями для датчиков и двигателей.

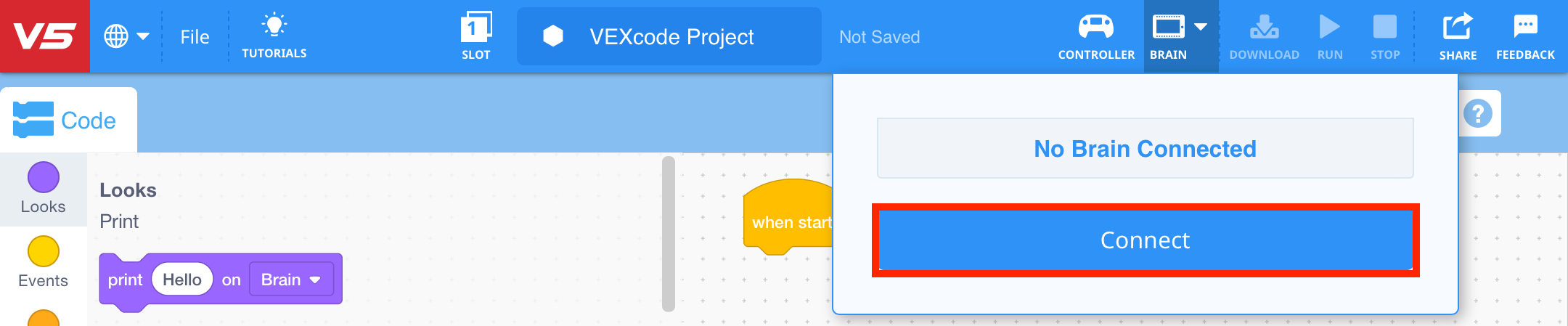

Как только мозг выбран, выберите «Подключиться».

Иллюстрация, показывающая, как подключиться к мозгу VEX V5, с обозначенными портами и соединениями для различных компонентов в робототехнической установке.

Просмотрите код радиосоединения, который отобразится на экране Brain.

Скриншот экрана кода радиоподключения из VEX V5, показывающий параметры подключения и настройки для подключения к мозгу, иллюстрирующий процесс установления радиоподключения.

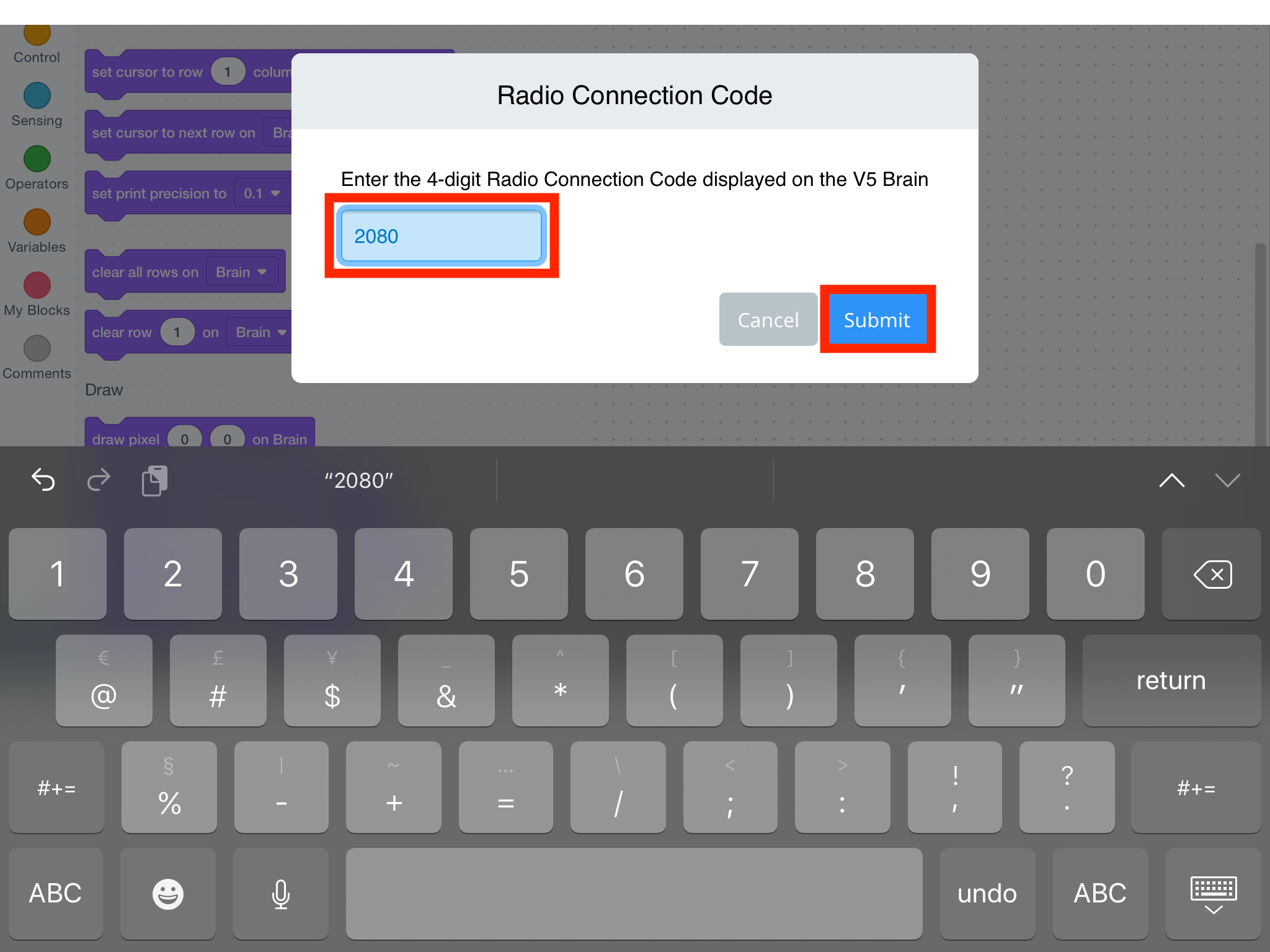

Введите код радиосоединения с экрана V5 Brain, затем выберите «Отправить».

Изображение, демонстрирующее процесс отправки кода радиоподключения для роботов V5, иллюстрирующее этапы подключения к мозговому компоненту.

Во время подключения Brain значок Brain станет оранжевым, и появится сообщение «Соединение с:».

Схема, иллюстрирующая процесс подключения к V5 Brain, с обозначенными компонентами и соединениями для ясности процесса настройки.

Как только Brain будет подключен, значок станет зеленым.

Иллюстрация зеленого мозга робота, символизирующего связь и функциональность, связанная с описанием категории V5 и разделом о подключении к мозгу.

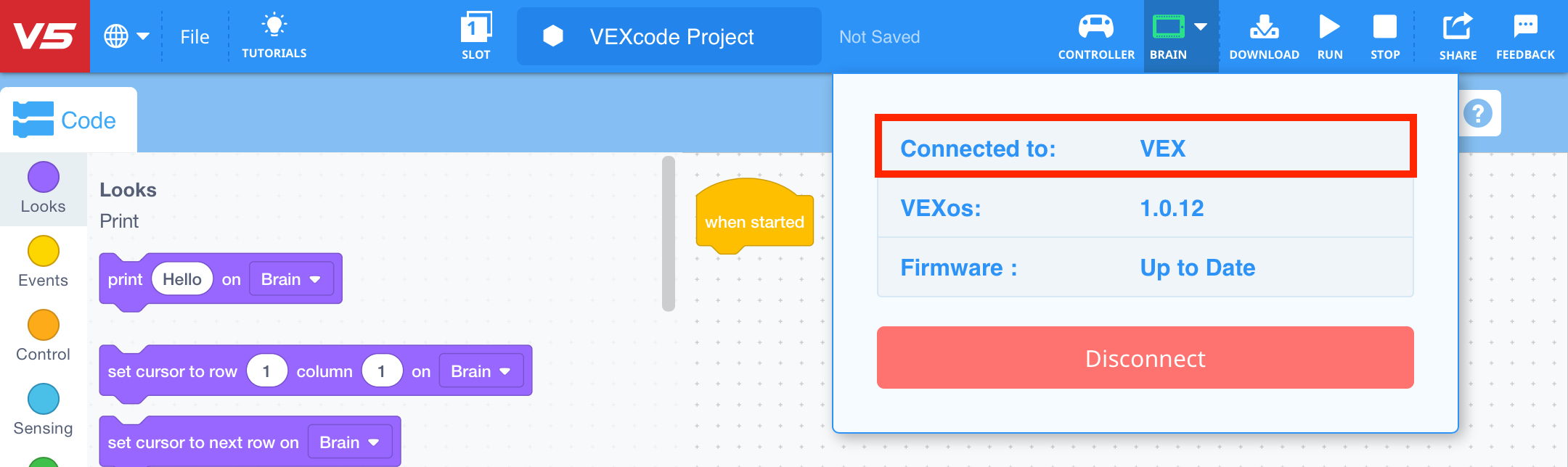

В окне будет написано «Подключено к:» и указано имя V5 Brain, подключенного к устройству.

Схема, показывающая, как подключить компоненты VEX V5 к мозгу, с указанием портов и соединений для правильной настройки.

Примечание: на значке подключения будет отображаться буква «D» в правом верхнем углу экрана Brain, когда V5 Robot Brain подключен к устройству.

Схема, иллюстрирующая процесс подключения к мозгу в системе V5, на которой выделены ключевые компоненты и их взаимосвязи для эффективной настройки и интеграции.

Чтобы отключиться от Brain, выберите «Отключить».

ПримечаниеЕсли вы выполнили все действия, но соединение по-прежнему не работает, проверьте настройки Bluetooth на вашем устройстве, чтобы убедиться, что оно включено.

Примечание для участвующих команд: Система Field Control работает только с радио VEXnet. Если радио было изменено на Bluetooth в целях программирования, его необходимо будет переключить обратно перед соревнованием на поле.
