Датчик зрения VEX Vision Sensor можно прикрепить к сборке Clawbot IQ. Сборка, описанная в этой статье, будет добавлена к уже созданному Clawbot.
Clawbot IQ
Приставка Vision Sensor, показанная в этой статье, будет использоваться с уже собранным Clawbot IQ. Если вы еще этого не сделали, следуйте инструкциям по сборке здесь чтобы собрать Clawbot IQ из любого набора VEX IQ Super Kit.
Необходимые детали
Для крепления датчика зрения необходимы следующие детали из набора VEX IQ Super Kit. Более подробное описание этих деталей можно найти на плакате «Содержимое набора IQ Super Kit».
- 2 – 2x6 балок
- 2–30-градусные угловые балки
- 1 — Двойной угловой соединитель 2x2 шириной 2x2
- 9 – Контакты разъема 1x1
- 2 — 2x широких, 1x2 угловых соединителя
- 1 - Датчик обзора
Прикрепленная сборка
После того, как все детали будут собраны, следуйте инструкциям по сборке приведенным в этом PDF-файле.

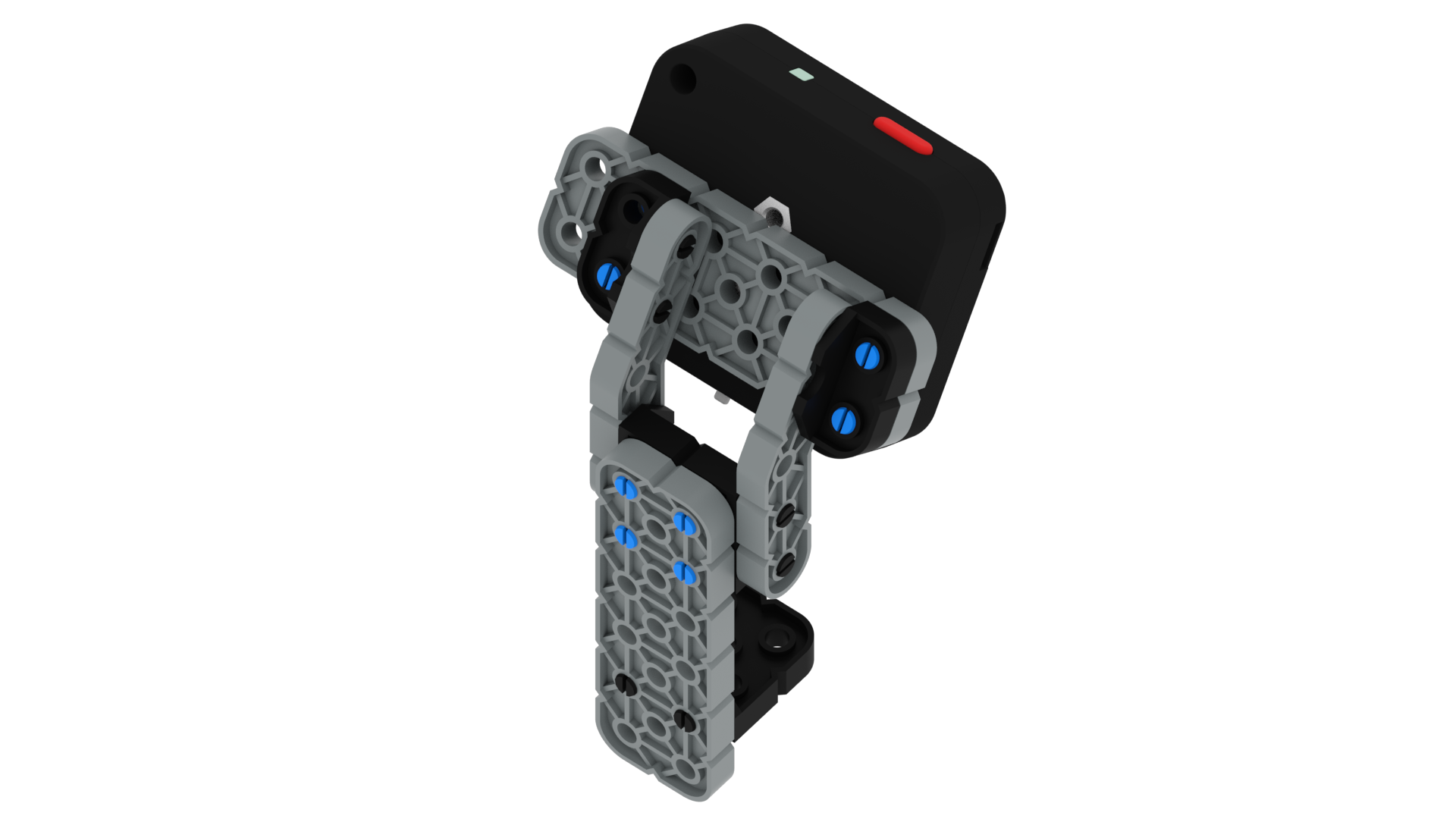

Первые несколько шагов помогут вам построить следующую сборку:
Затем вам помогут добавить сборку в VEX Clawbot IQ и подключить датчик зрения к мозгу.
Завершенная сборка Clawbot IQ с датчиком зрения

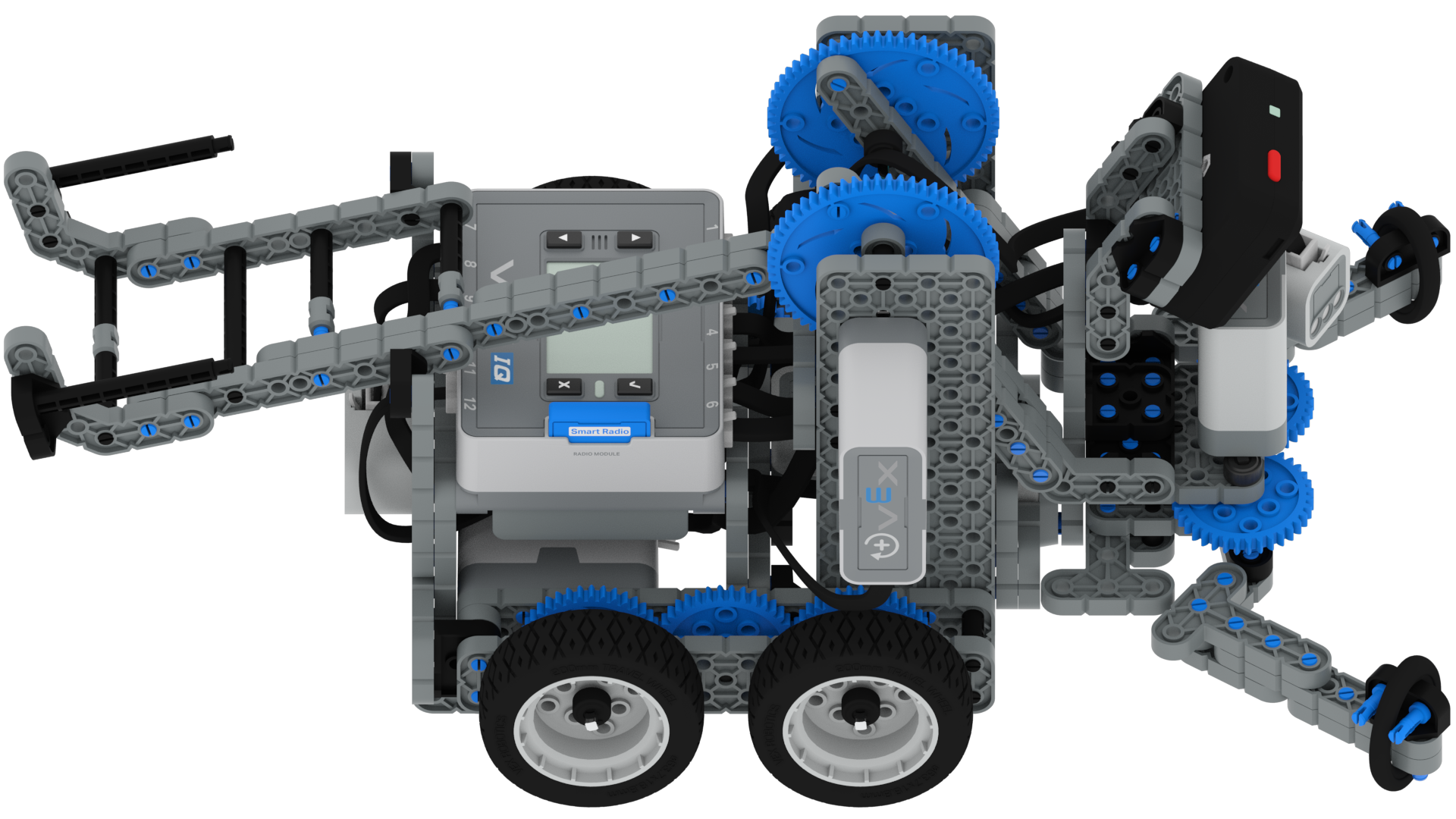

Полная сборка должна выглядеть следующим образом:
