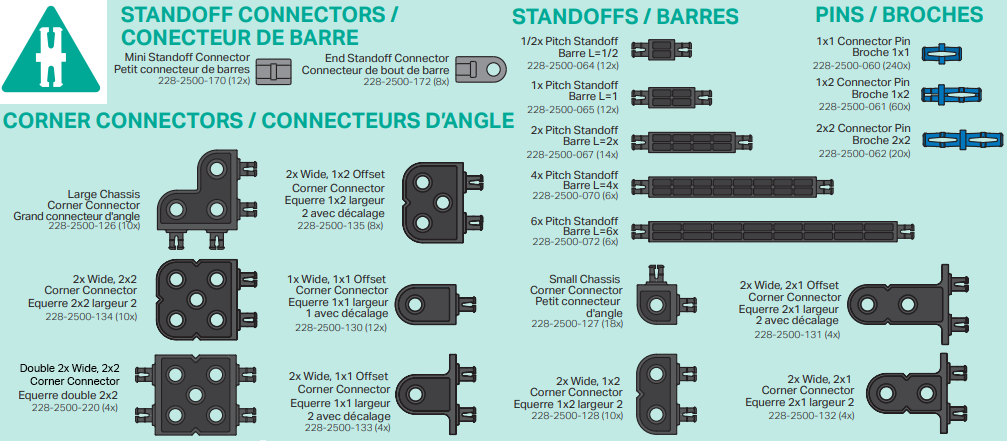

Пластиковые соединители и стойки VEX являются крепежом для пластиковой строительной системы VEX. Разъемы и стойки, входящие в комплекты (1-го поколения) и (2-го поколения), функционируют одинаково, но могут быть разных цветов. В комплект (2-го поколения) входят дополнительные типы разъемов и стоек.

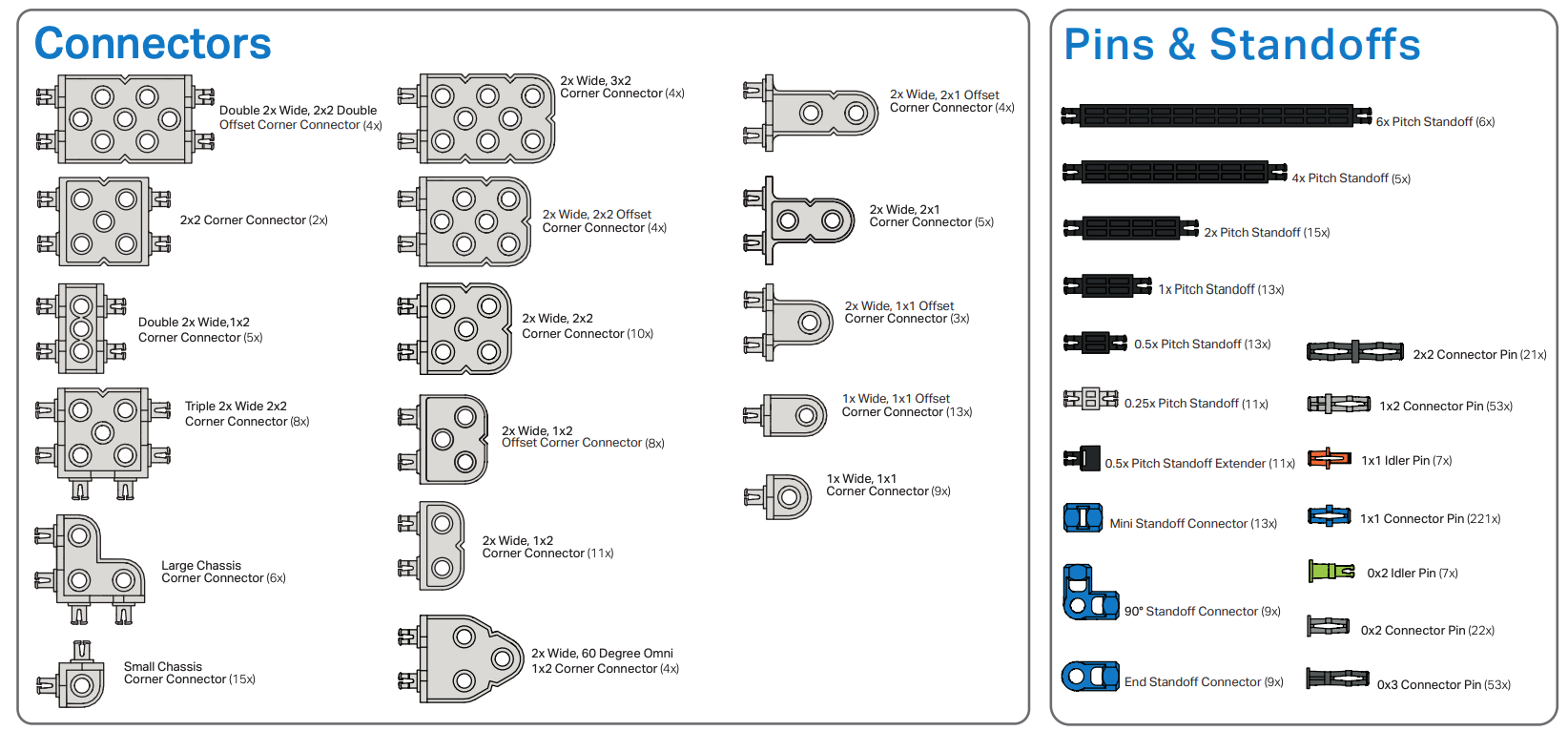

На этом рисунке показаны разъемы и стойки IQ (2-го поколения).
Функции пластиковых соединителей/стойок VEX варьируются от общих до очень специфических в зависимости от типа соединителя.
Булавки
Контакты используются для соединения многих компонентов робота, от электроники до конструкции робота. Некоторые примеры типов контактов показаны ниже:

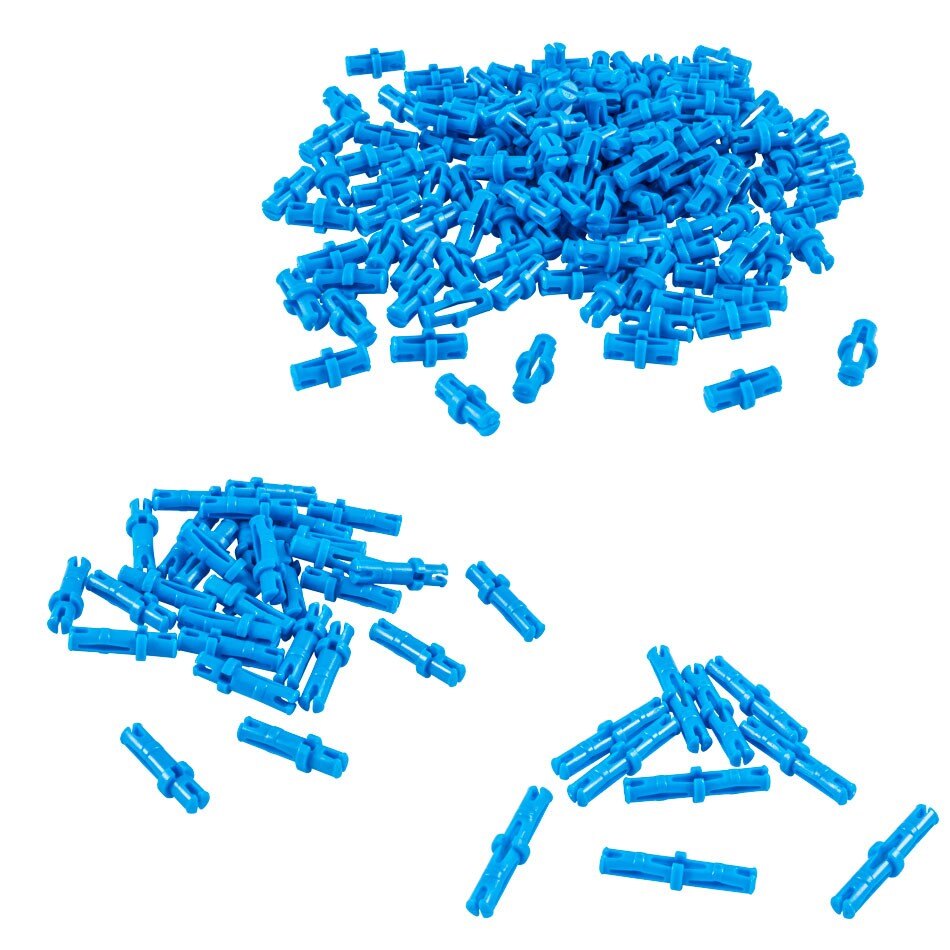

- Контакты разъема предназначены для вставки в отверстия компонентов для крепления. Существуют разъемы 1x1, которые предназначены для соединения одного компонента с другим, например, для подключения мозга робота к балке. (Пример этого можно увидеть в инструкциях по сборке VEX IQ Clawbot.) Существуют контакты соединителя 1x2, которые соединяют один компонент с двумя дополнительными компонентами, например, подключение углового соединителя к балке 2X с последующим присоединением дополнительной балки 1X. Наконец, есть разъемы 2x2, с помощью которых можно прикрепить два слоя компонентов к двум дополнительным слоям компонентов. Просмотрите следующие 3D-сборки для примеров использования соединительных штифтов 1x1, 1x2 и 2x2.
Соединительные контакты 1x1
1x2 контакта разъема
Соединительные контакты 2x2

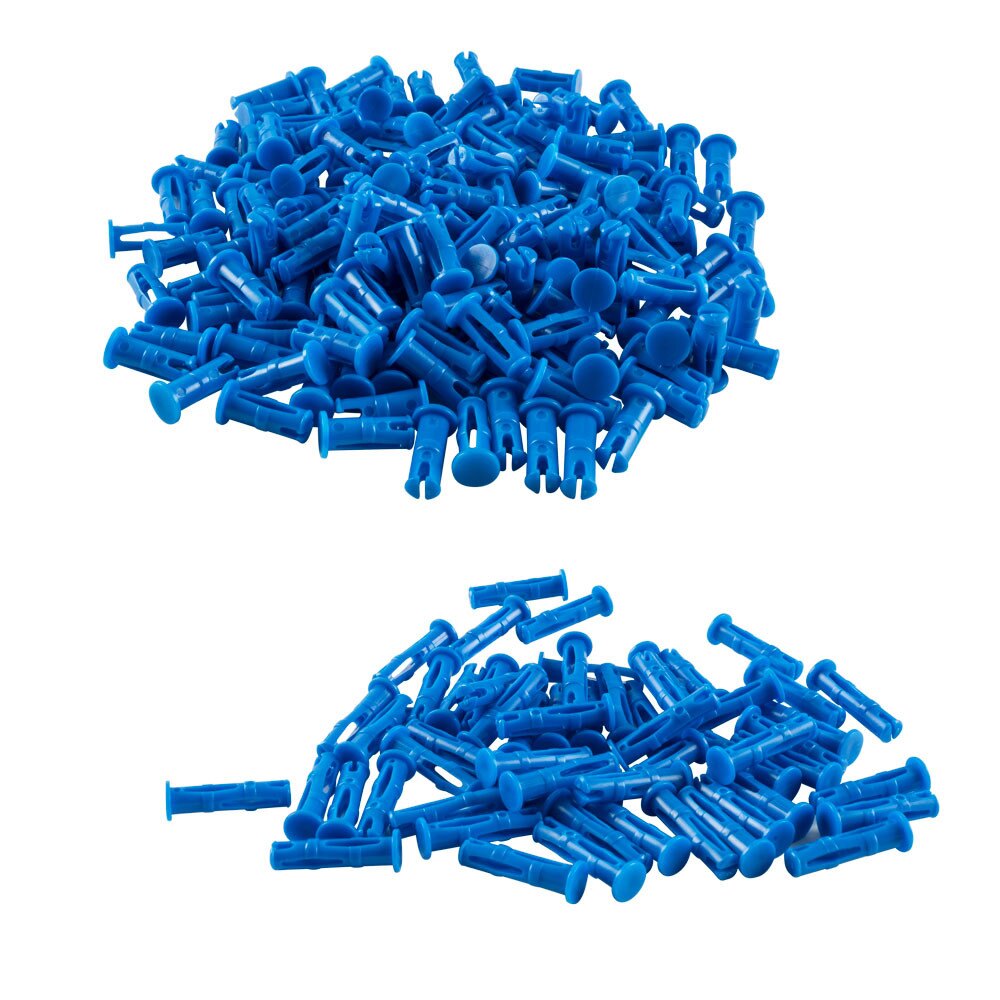

- Штыри разъема с колпачками обеспечивают соединение другого типа в конструкциях, где может возникнуть риск вытягивания стандартного штыря разъема, поскольку колпачок невозможно протянуть через отверстие. Штифты соединителя с колпачками также можно использовать для усиления сборки после ее сборки, поскольку штифты можно вставлять с внешней поверхности. Эти штифты предназначены для проталкивания через отверстие одного компонента в отверстие следующего. Есть контакты 0x2 для соединения двух компонентов вместе и контакты 0x3 для соединения трех слоев компонентов.
| Контакты разъема | Контакты разъема с крышками |
|
|
|
Противостояние
Стойки используются для отделения двух деталей друг от друга, создавая при этом жесткое соединение. Примером этого может быть разделение двух балок 2X таким образом, чтобы между ними можно было разместить несколько приводных шестерен. Стойки также можно собрать для работы с игровыми предметами, например, для изготовления вилки на конце руки. Доступные стойки включают длину 0,5x, 1x, 2x, 4x и 6x. Стойки также включают в себя соединители стоек, такие как соединители концевых стоек, которые могут создавать точку поворота в конце стойки, а также мини- и стандартные соединители стоек, которые позволяют соединять стойки друг с другом. Посмотрите следующие 3D-сборки, чтобы увидеть примеры использования Standoff.
Стойки, разделяющие детали
Противостояния для обращения с игровыми фигурами
Создание промежутков разной длины
Угловые соединители
Угловые соединители бывают разных ориентаций, что позволяет использовать практически бесконечное количество вариантов для создания трехмерных конструкций, соединяющих балки, пластины и другие компоненты. Просмотрите следующие 3D-сборки, чтобы увидеть некоторые примеры использования доступных угловых соединителей:
2 широкоугольных разъема:
Доступен в конфигурациях 2X2, 1X2 и 2X1.
2 широкоугольных соединителя со смещением:
Доступен в конфигурациях 2X2, 1X2 и 2X1.
Двойные угловые соединители 2x2 шириной 2x2 и угловые соединители тройные шириной 2x2x2:
Используется для разделения и соединения двух параллельных компонентов.
В комплекты IQ (2-го поколения) входят дополнительные варианты угловых соединителей, такие как угловой соединитель 60 градусов Omni 1x2 и другие.
