Подключите контроллер к мозгу по беспроводной сети или соедините их с помощью смарт-кабеля. Контроллер должен быть подключен к Brain либо по беспроводной сети, либо через смарт-кабель на протяжении всего процесса беспроводной загрузки.

Скриншот интерфейса программирования блоков VEX V5, демонстрирующий различные программные блоки и параметры для создания функций робота в разделе «Учебники по блокам».

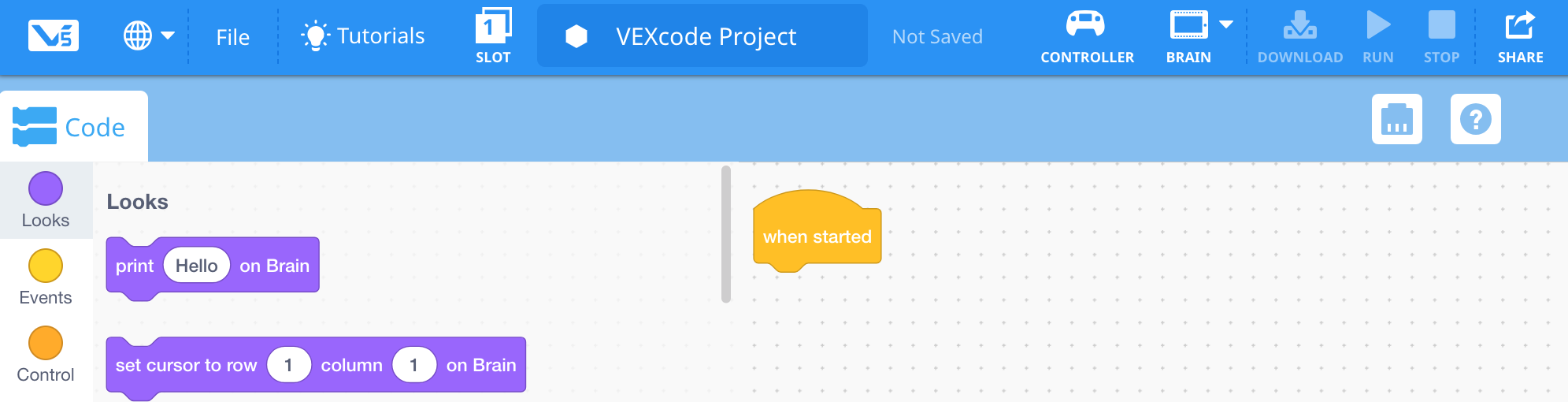

Открыть VEXcode V5.

Схема, иллюстрирующая программный интерфейс V5 Blocks, демонстрирующая различные программные блоки и их функции для образовательных целей в учебниках по робототехнике.

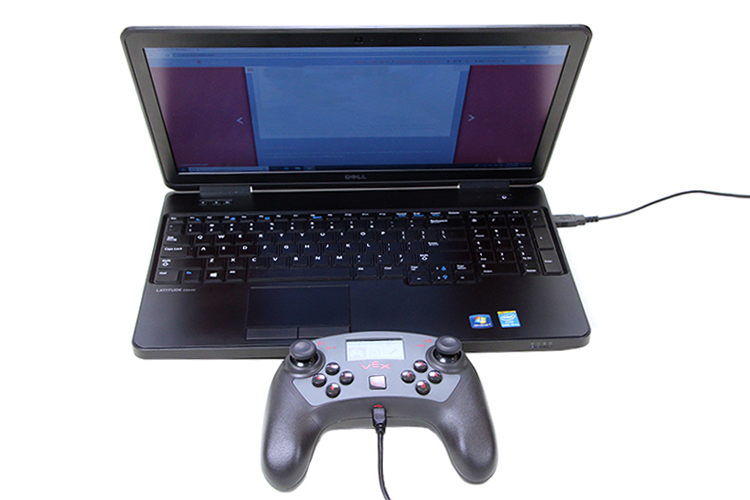

Подключите контроллер к компьютеру через USB-кабель. Контроллер должен быть подключен к компьютеру через USB-кабель на протяжении всего процесса беспроводной загрузки.

Иллюстрация интерфейса программирования блоков VEX V5, демонстрирующая различные программные блоки, используемые в учебных пособиях по созданию и управлению роботами VEX, с маркированными разделами для ясности.

Убедитесь, что контроллер подключен правильно. Об этом свидетельствует зеленый цвет значка контроллера.

Скриншот интерфейса программирования блоков VEX V5, демонстрирующий различные программные блоки и их расположение, используемый для учебных пособий по созданию и программированию роботов VEX.

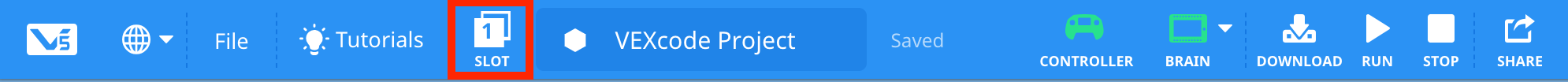

Сохраните ( Mac, Windows, Chromebook) проект, а затем выберите, в какой из слотов Brain его следует загрузить.

Скриншот интерфейса программирования VEX V5 Blocks, демонстрирующий различные программные блоки и их расположение для учебного пособия по использованию блоков в программировании робототехники.

Убедитесь, что значок «Мозг» имеет зеленый цвет , а значки «Загрузка» и другие — белые.

Скриншот интерфейса программирования блоков VEX V5, отображающий различные программные блоки и параметры, иллюстрирующий возможности и функциональность для пользователей, обучающихся создавать программы с помощью робототехники VEX V5.

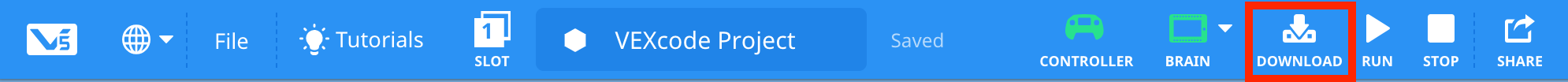

Выберите Загрузить чтобы загрузить проект в выбранный слот Brain.

Примечание. Значки «Загрузка», «Выполнить» и «Остановить» на короткое время станут серыми, пока загрузка не завершится. Загрузка, выполняемая по беспроводной сети, занимает немного больше времени, чем загрузка по проводу.

Скриншот интерфейса программирования блоков VEX V5, демонстрирующий различные программные блоки и их соединения, а также иллюстрирующий руководство по использованию блоков в программировании робототехники VEX.

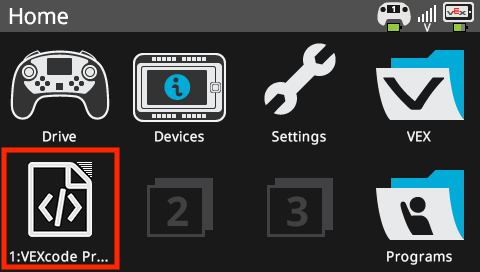

Наконец, на Brain.

Схема, иллюстрирующая различные блоки, доступные в робототехнике V5, демонстрирующая их функции и соединения, в рамках раздела «Учебники по блокам».

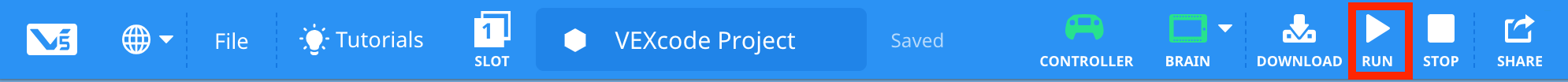

Вы также можете запустить проект с панели инструментов.

Примечание: Прежде чем вы сможете запустить проект с панели инструментов, проект уже должен быть загружен.
