Соберите необходимые детали

Схема, иллюстрирующая настройку и подключение датчиков в робототехнике V5, демонстрирующая различные типы датчиков и их размещение для оптимальной функциональности в проектах.

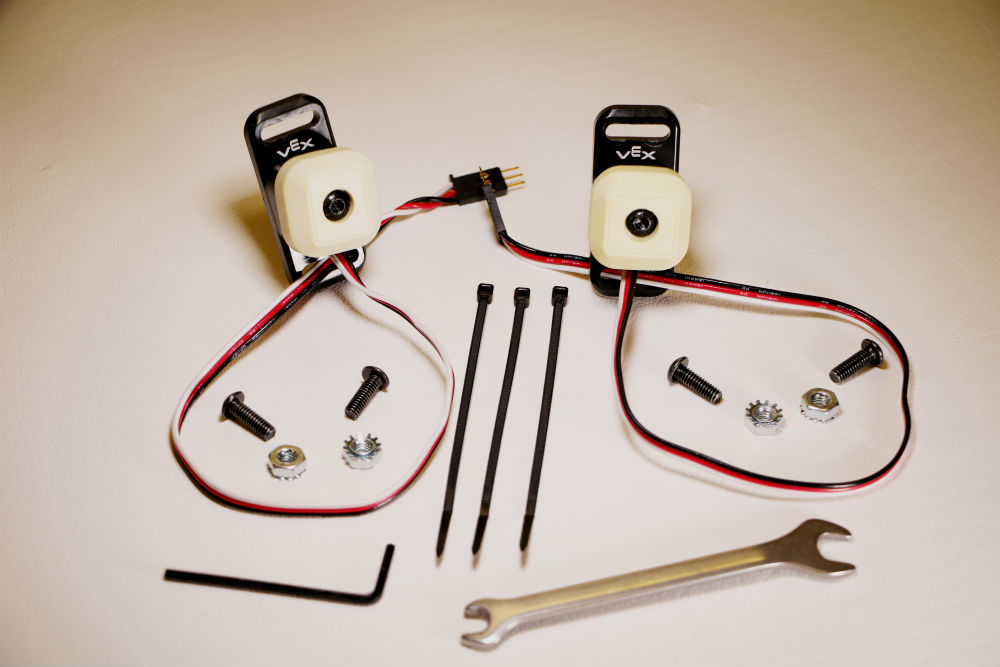

Подготовьте следующие детали:

(2) Бамперные переключатели v2
(4) Винты #8-32 x 1/2 дюйма
(4) #8-32 Гайки для крепления кепса
(1) Шестигранный ключ 5–64 дюйма
(3) 4-дюймовые стяжки-молнии
(1) Рожковый ключ (дополнительно)

ПРИМЕЧАНИЕ. Монтаж и подключение бамперных переключателей будет проще, если зажимы аккумулятора V5 пусты, поскольку аккумулятор снят.

Расположите бамперные переключатели

Схема, иллюстрирующая использование датчиков в робототехнике V5, показывающая различные типы датчиков и их соединения с мозгом V5, с маркированными компонентами для ясного понимания интеграции датчиков.

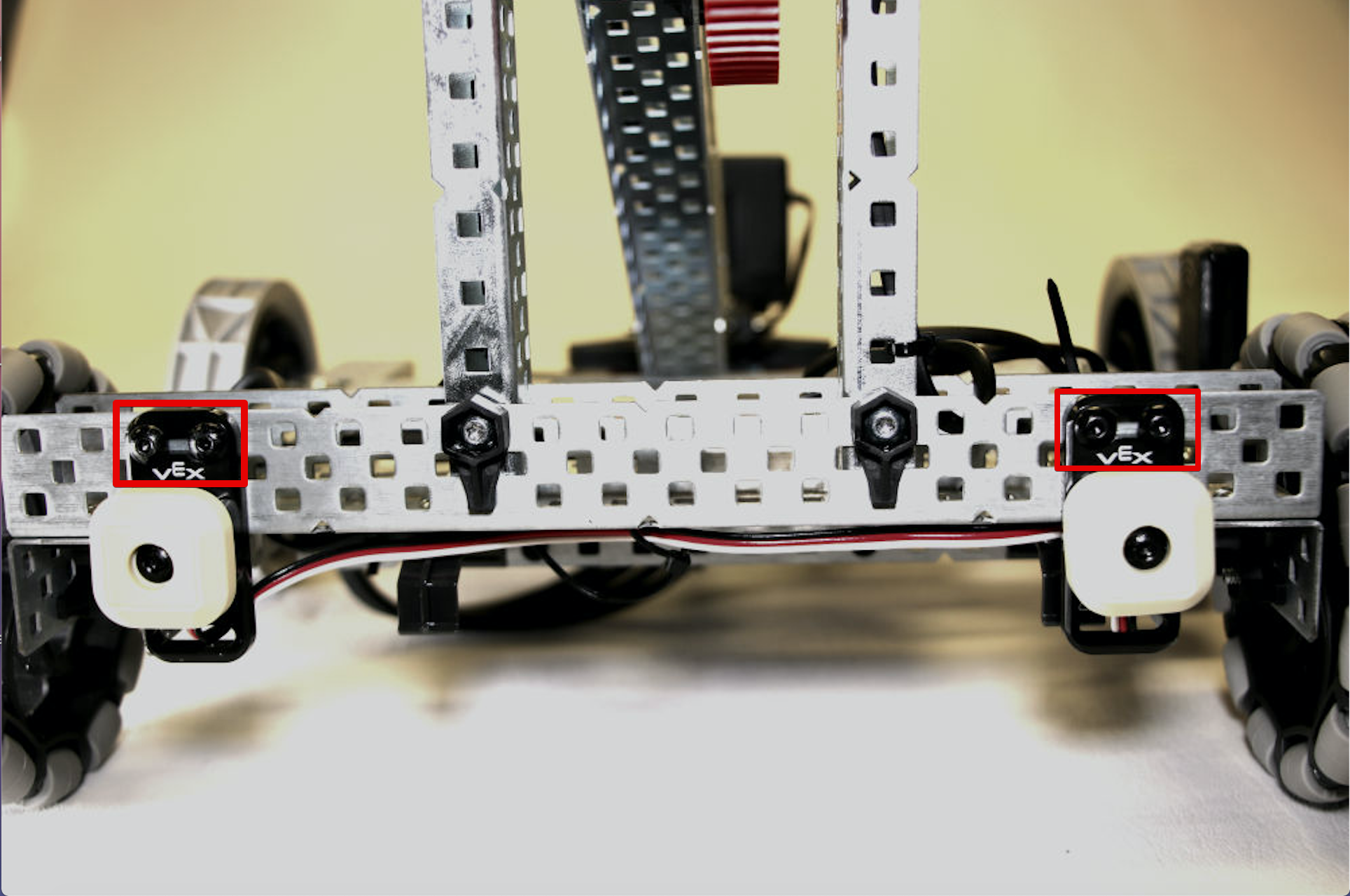

Вставьте два винта в каждый бамперный переключатель над логотипом VEX.

Вставьте два винта, удерживающие каждый бамперный переключатель, в третье и четвертое отверстия на концах самой задней балки C-образного профиля.

ПРИМЕЧАНИЕ: Винты также можно расположить с обеих сторон бамперного переключателя для установки в другой ориентации или в других местах.

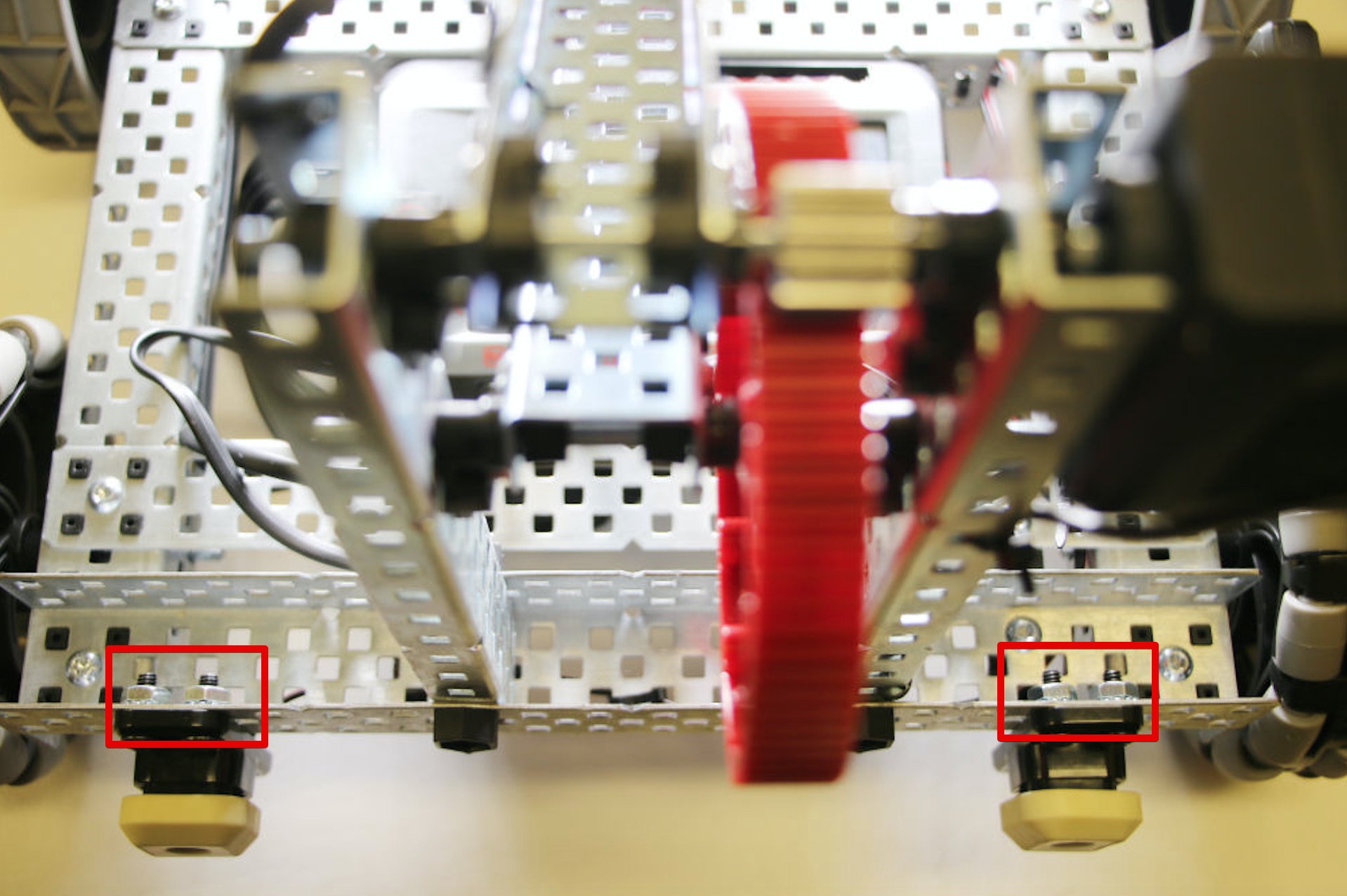

Закрепите винты на месте с помощью четырех стопорных гаек.

Схема, иллюстрирующая установку и конфигурацию датчиков в робототехнической системе V5, с указанием ключевых компонентов и соединений для эффективного использования.

ПРИМЕЧАНИЕ: Винты не должны быть затянуты слишком сильно, так как пластик бамперного переключателя может треснуть.

Проведите провода вокруг корпуса

Схема, иллюстрирующая настройку и использование датчиков в робототехнике V5, включая маркированные компоненты и соединения для оптимальной производительности.

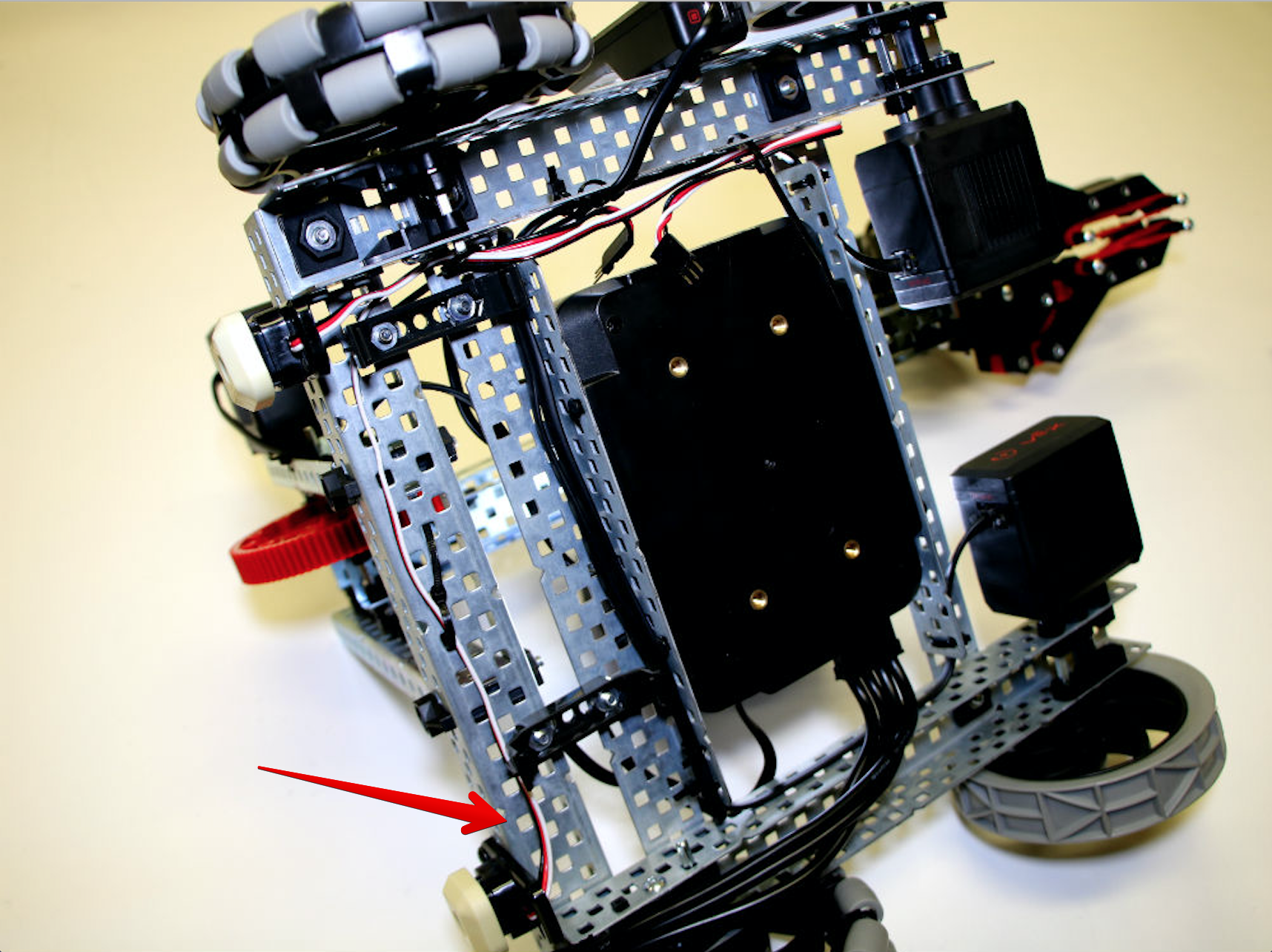

Проведите провод от левого переключателя бампера рядом с зажимами аккумулятора V5.

Проведите провод вокруг второго зажима аккумулятора на боковой стороне робота-мозга V5 с тремя портами для проводов.

Не пропускайте проволоку через балку C-канала, где установлено колесо.

Проведите провод от правого бамперного переключателя прямо туда, где находится провод левого бамперного переключателя, так, чтобы оба разъема находились на стороне мозга с тремя проводными портами.

ПРИМЕЧАНИЕ: Провода переключателя бампера можно располагать в любом удобном месте, при условии, что они не тянутся и не застревают во время работы.

Используйте стяжку, чтобы удерживать провод левого переключателя бампера.

Схема, иллюстрирующая настройку и подключение различных датчиков в робототехнической системе V5, с указанием типов датчиков, портов и проводки для эффективного использования в робототехнических проектах.

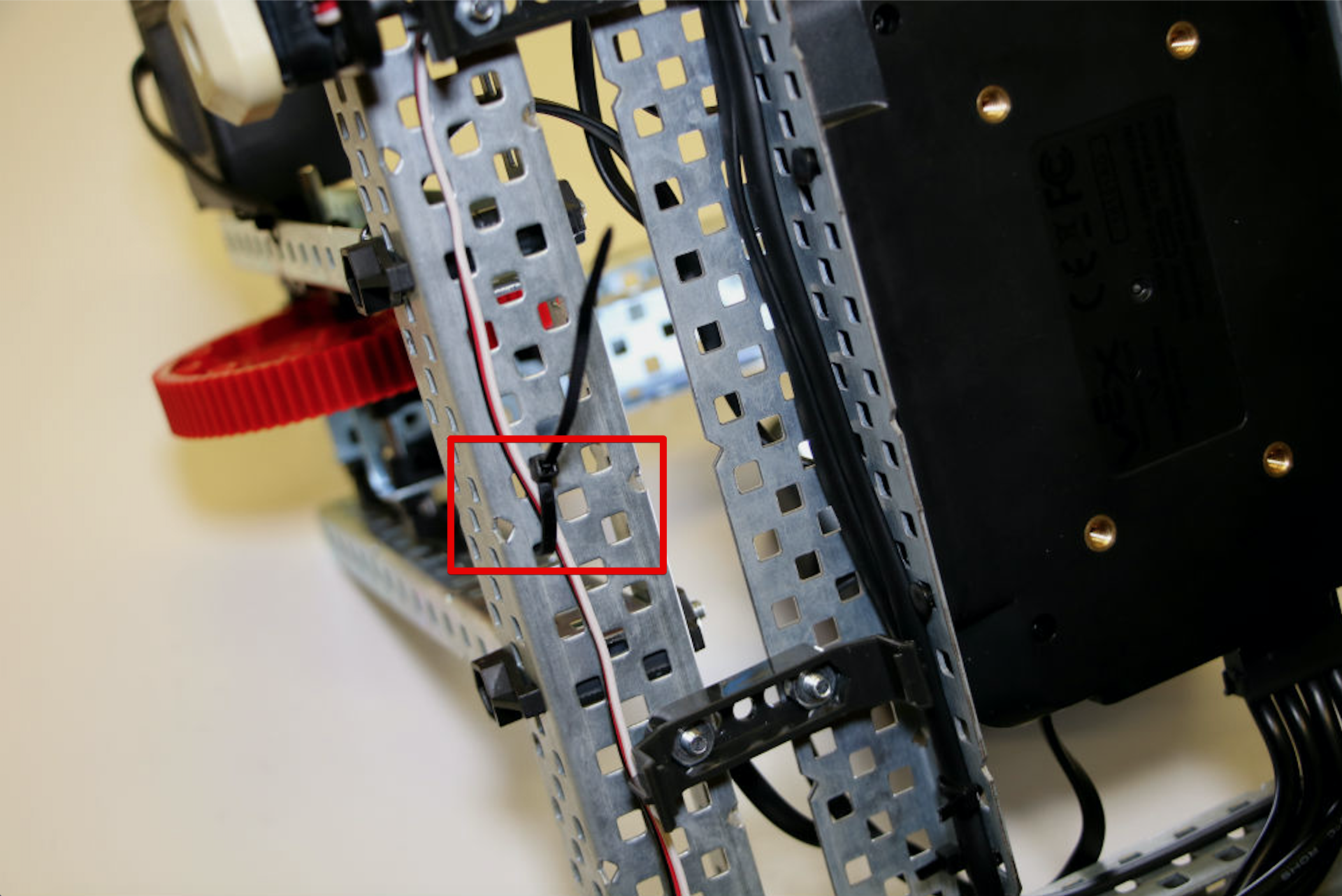

Оберните стяжку вокруг провода левого переключателя бампера в хорошем месте на балке C-канала, чтобы он не мешал аккумулятору.

ПРИМЕЧАНИЕ: Не затягивайте хомут полностью до тех пор, пока провода не будут подключены к мозгу.

Используйте стяжку, чтобы закрепить оба провода над зажимом аккумулятора.

Схема, иллюстрирующая установку и использование датчиков в робототехнике V5, показывающая различные типы датчиков и их соединения с мозгом V5 для расширения функциональности в робототехнических проектах.

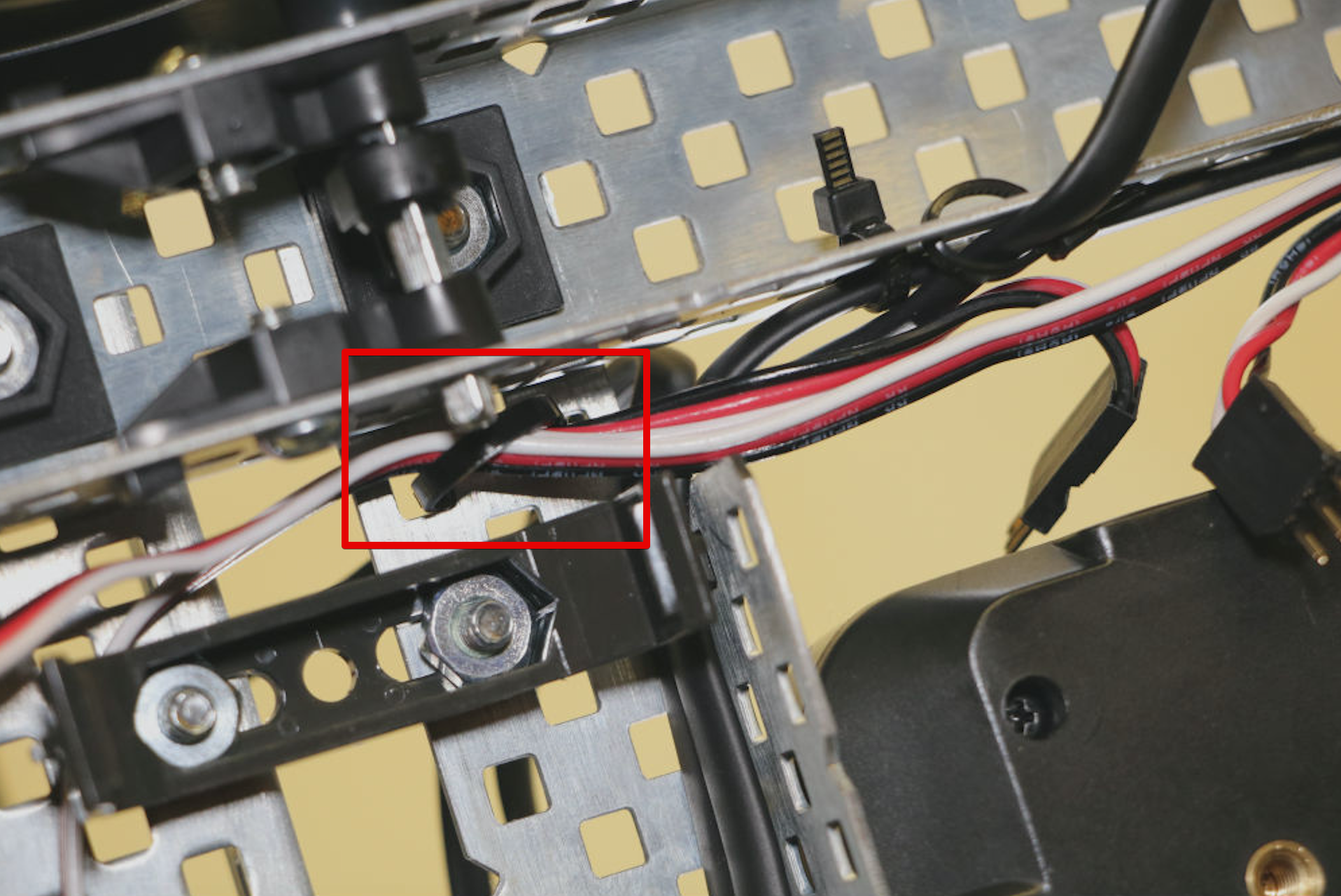

Проденьте вторую стяжку вокруг проводов левого и правого переключателей бампера в хорошем месте над зажимом аккумулятора, чтобы они не свисали и не мешали другим компонентам.

ПРИМЕЧАНИЕ:Не затягивайте хомут полностью до тех пор, пока провода не будут подключены к мозгу.

Используйте последнюю стяжку, чтобы закрепить правый провод переключателя бампера на месте.

Схема, иллюстрирующая установку и использование датчиков в робототехнике V5, с маркированными компонентами и соединениями для лучшего понимания интеграции датчиков.

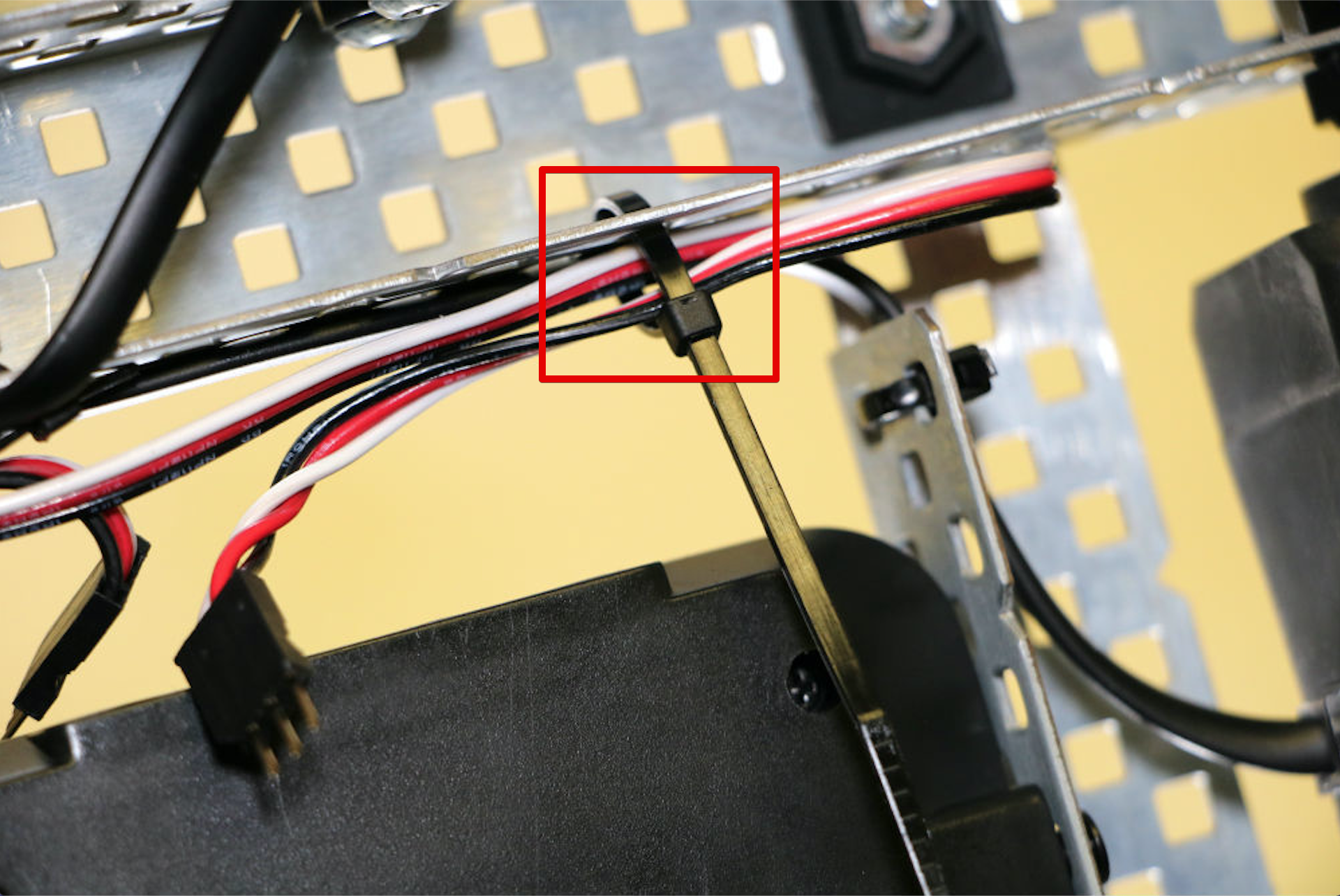

Проведите провод правого бамперного переключателя вдоль луча C-канала за пределы мозга, а затем обратно к трем портам для проводов.

Проденьте последнюю стяжку вокруг сдвоенного провода и через балку С-образного канала, чтобы она не мешала другим компонентам.

ПРИМЕЧАНИЕ:Не затягивайте хомут полностью до тех пор, пока провода не будут подключены к мозгу.

Подключите бамперные переключатели к трем проводным портам и завершите процедуру.

Схема, иллюстрирующая настройку и подключение датчиков в робототехнической системе V5, демонстрирующая различные типы датчиков и их размещение для оптимальной производительности в робототехнических приложениях.

Подсоедините провод левого бамперного переключателя к порту A, а провод правого бамперного переключателя — к порту B.

Полностью затяните стяжки, чтобы они были надежно закреплены, а затем отрежьте лишний пластик.

Вставьте батарею V5 в зажимы и снова подключите батарею к мозгу.

ПРИМЕЧАНИЕ. На датчике или любом проводном компоненте можно использовать этикетку (ленту, наклейки и т. д.), чтобы отметить порт, к которому он подключен.
