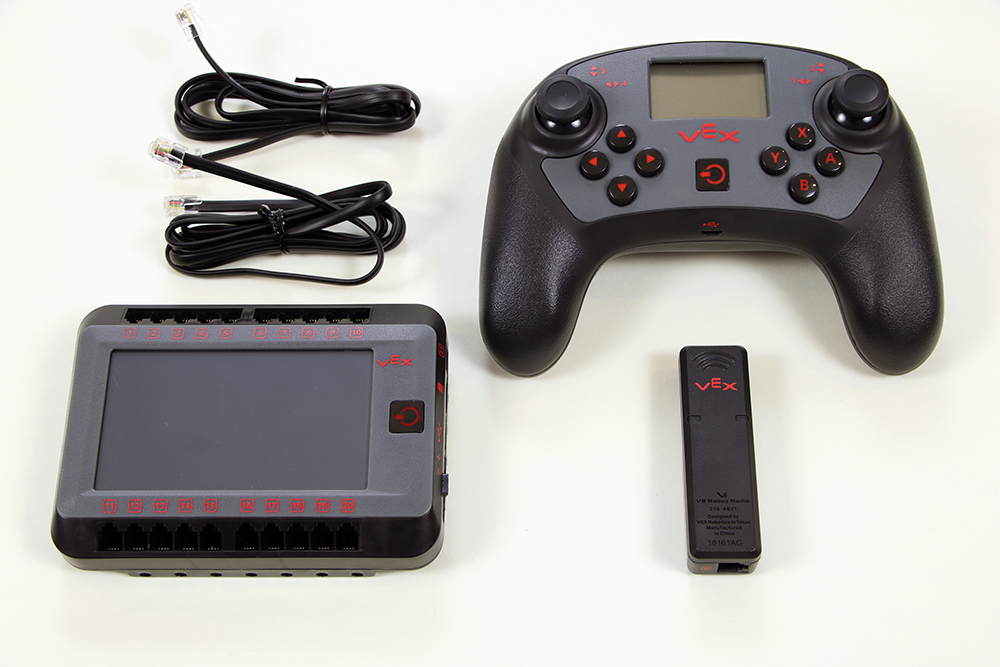

Рабочее пространство со всеми необходимыми элементами для сопряжения Контроллера с Мозгом. В комплект входят: работающий мозг робота V5, контроллер V5, радиоуправление роботом V5 и два интеллектуальных кабеля.

Для завершения этого процесса вам понадобятся следующие предметы:

Мозг робота V5 подключен к заряженной батарее робота V5
Контроллер V5
Робот-радио V5
2 смарт-кабеля

Контроллер V5 подключается к мозгу робота V5 с помощью интеллектуального кабеля. Умный кабель можно подключить к любому из умных портов Brain, но в этом примере используется первый порт. Оба устройства включены.

Подключите интеллектуальный кабель к одному из интеллектуальных портов на задней панели контроллера V5 и к любому интеллектуальному порту на роботизированном мозге V5.

Включите мозг.

Контроллер должен автоматически включаться, когда мозг включен и они подключены через смарт-кабель.

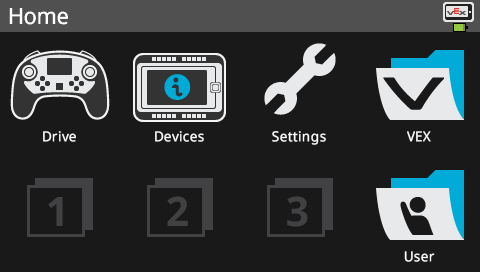

Экран Brain отображается в главном меню без значка контроллера в правом верхнем углу. Это означает, что Контроллер не сопряжен с Мозгом.

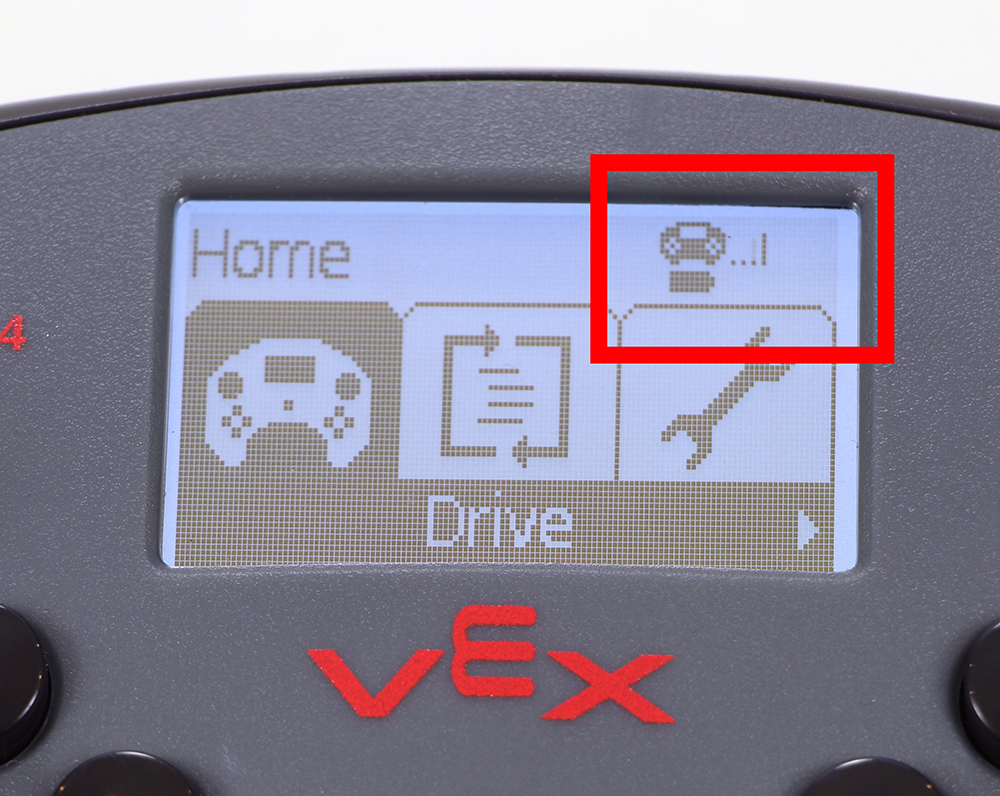

Экран контроллера отображается в главном меню без значка «Мозг» в правом верхнем углу. Это означает, что Контроллер не сопряжен с Мозгом.

Подождите, пока устройства укажут, что они подключены.

На изображении выше показана типичная индикация отсутствия соединения.

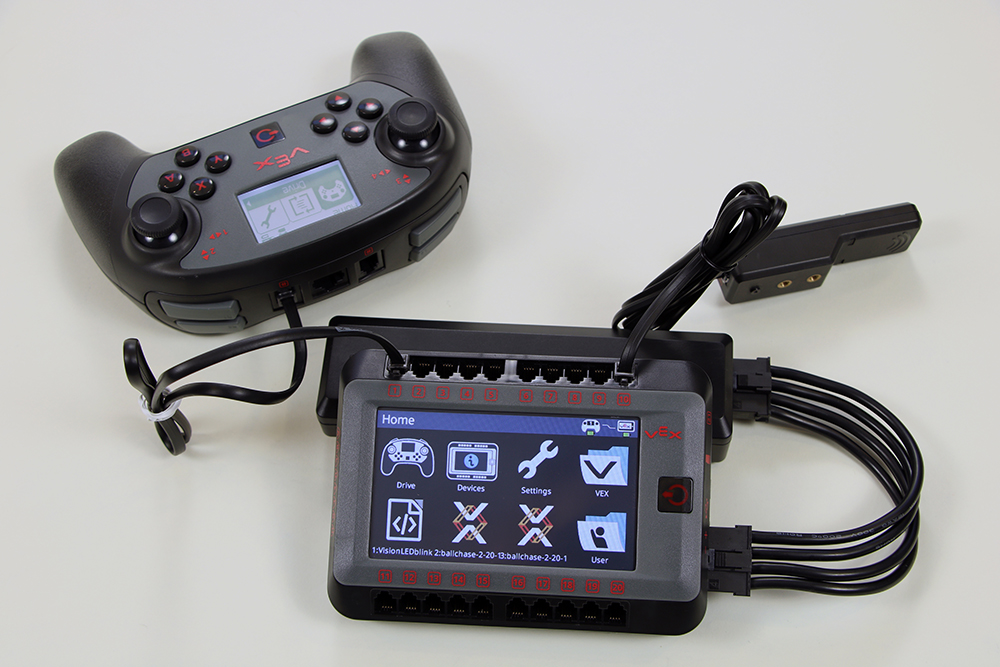

Радиомодуль робота V5 теперь подключается к модулю робота V5 с помощью интеллектуального кабеля. Умный кабель может подключаться к любому из умных портов Brain, но в этом примере используется десятый порт. Мозг уже подключен к контроллеру V5 через первый порт, и оба включены.

Затем подключите радио робота V5 к мозгу робота V5.

Радио необходимо для беспроводного соединения. Радио также можно подключить к любому интеллектуальному порту.

Экран Brain отображается в главном меню со значком проводного контроллера в правом верхнем углу. Это означает, что контроллер подключен к мозгу с помощью смарт-кабеля.

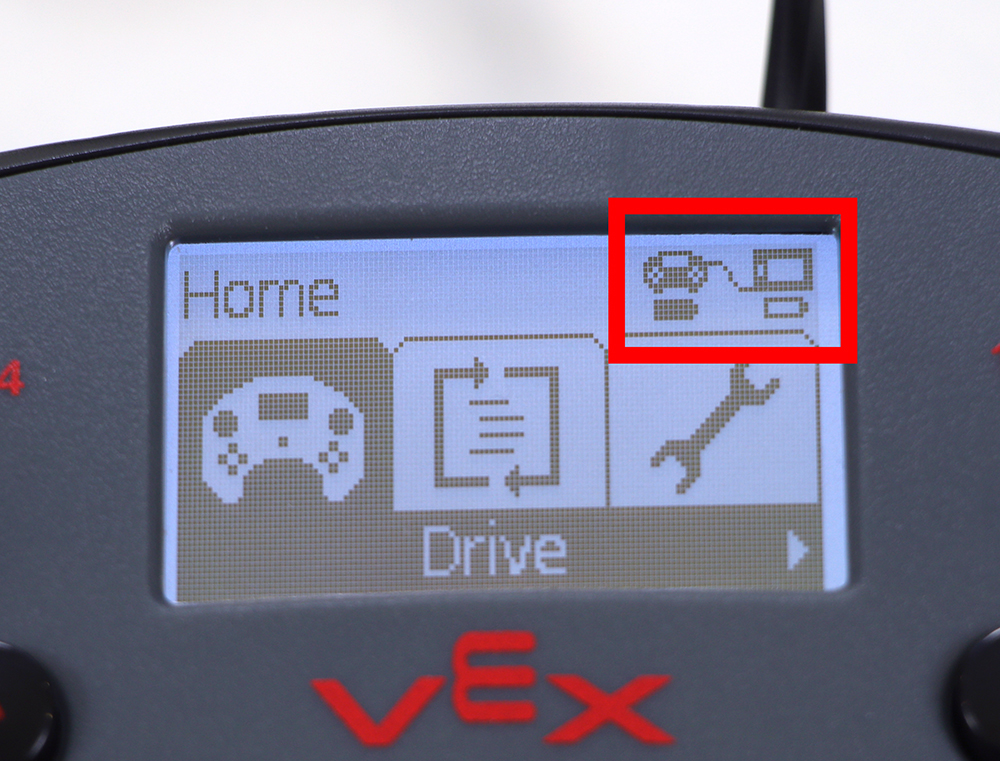

Экран контроллера отображается в главном меню со значком подключенного мозга в правом верхнем углу. Это означает, что контроллер подключен к мозгу с помощью смарт-кабеля.

Когда V5 Robot Brain и контроллер V5 подключены с помощью интеллектуального кабеля V5, на них отображаются значки индикатора проводного соединения.

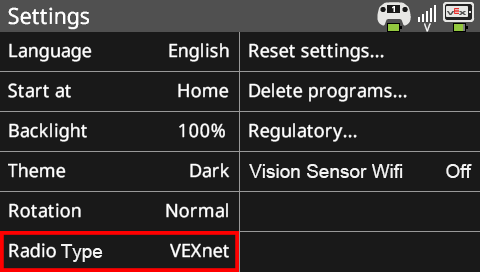

Перейдите в меню «Настройки», чтобы изменить настройку радио.

Установите радио на VEXnet, нажав на настройку радио.

ПРИМЕЧАНИЕ: Если режим радио уже установлен на VEXnet, пропустите шаг 7.

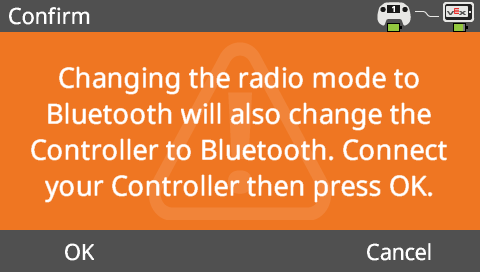

Экран «Мозг» отображается после выбора настройки «Тип радио». Экран имеет оранжевый фон и надпись «Подтвердить». Изменение режима радио на Bluetooth также изменит режим контроллера на Bluetooth. Подключите контроллер и нажмите OK. Ниже находятся две кнопки: одна — «ОК», другая — «Отмена».

Нажмите OK, когда появится это предупреждение при изменении настройки радио.

ПРИМЕЧАНИЕ:Хотя предупреждение касается Bluetooth, оно также относится и к настройке VEXnet.

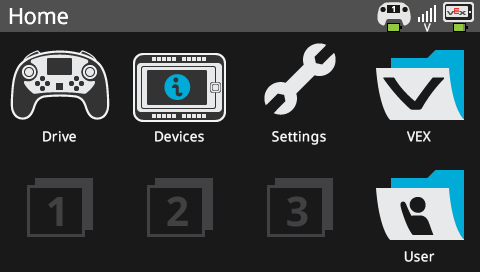

Экран Brain отображается в главном меню со значком беспроводного контроллера в правом верхнем углу. Это означает, что контроллер подключен к мозгу с помощью радиомодуля робота V5.

Экран контроллера отображается в главном меню со значком беспроводного Brain в правом верхнем углу. Это означает, что контроллер подключен к мозгу с помощью радиомодуля робота V5.

Отсоедините интеллектуальный кабель, соединяющий контроллер и мозг, чтобы увидеть символы, обозначающие беспроводное соединение.

Используйте контроллер для беспроводной связи с мозгом.

ПРИМЕЧАНИЕ:Если беспроводное соединение установлено успешно, радио будет мигать красным.
