Двигатель V5 Smart Motor имеет три варианта легко заменяемых внутренних зубчатых картриджей. Существует картридж с красной крышкой с передаточным числом выходного редуктора 36:1 (100 об/мин) для высокого крутящего момента & низкой скорости, который лучше всего использовать для подъемных рычагов, движущихся захватов и других механизмов с высоким крутящим моментом. Имеется картридж с зеленой крышкой и выходным передаточным числом 18:1 (200 об/мин) для стандартного передаточного числа для трансмиссий. Существует картридж с синей крышкой с передаточным числом выходной передачи 6:1 (600 об/мин) для низкого крутящего момента & высокой скорости, который лучше всего использовать для впускных роликов, маховиков или других быстро движущихся механизмов. Картридж V5 Smart Motor Gear Cartridge можно переключить, выполнив следующие действия.
Снимите крышку, закрывающую картридж V5 Smart Motor Gear.

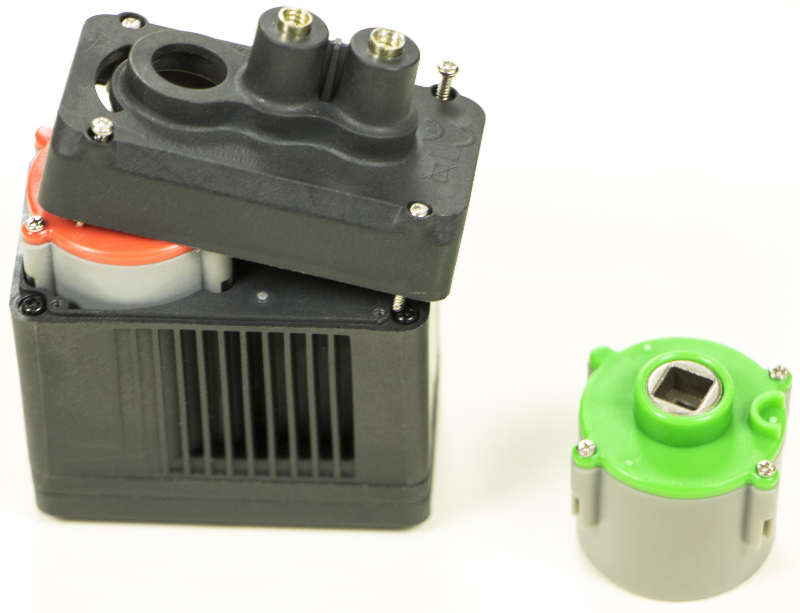

Отвинтите четыре винта, которыми крышка двигателя V5 Smart Motor крепится к корпусу.
Отложите крышку и четыре винта.

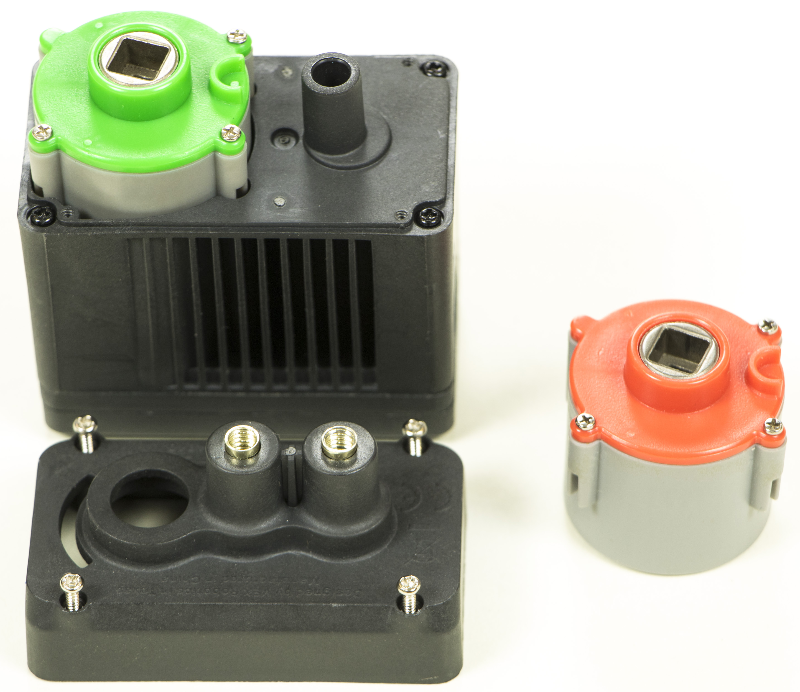

Замените картридж V5 Smart Motor Gear Cartridge на новый.
Выньте интеллектуальный мотор-редуктор V5.
Поместите новый картридж в патронник.

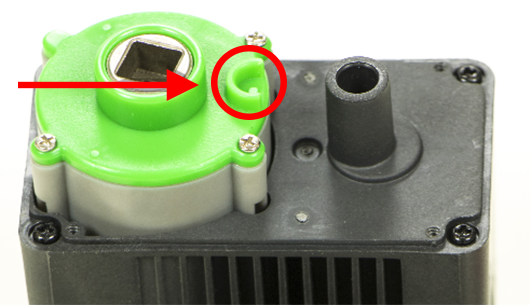

ПРИМЕЧАНИЕ: Убедитесь, что приподнятый полукруглый установочный паз ориентирован правильно, иначе колпачок не наденется обратно.
Замените крышку и винты

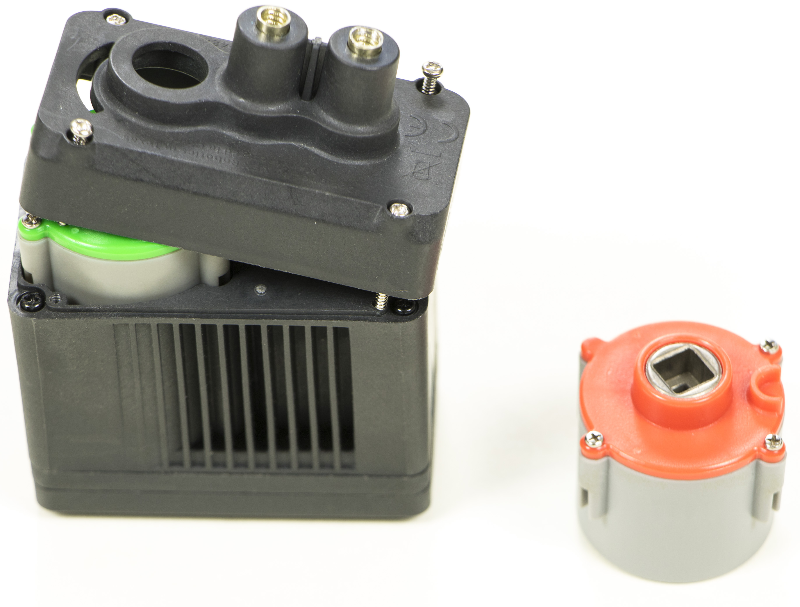

Установите крышку обратно на двигатель V5 Smart Motor.
Затяните винты обратно, пока они не зафиксируются.
Более подробную информацию о двигателях V5 Smart Motors можно найти в статье Как двигатель V5 Smart Motor улучшает пользовательский опыт.
Двигатели V5 Smart Motors и дополнительные картриджи с зубчатыми передачами можно приобрести по адресу https://www.vexrobotics.com/276-4840.html.
