Устранение неполадок аккумулятора VEX IQ (1-го поколения) путем зарядки вручную – Библиотека VEX

Зарядка аккумулятора робота VEX IQ вручную — это метод устранения неполадок, который следует применять только в том случае, если аккумулятор не работает и зарядка аккумулятора не удалась. В этой ситуации вы увидите, что индикатор на зарядном устройстве IQ будет мигать красным, когда батарея вставлена. Зарядка вручную в другое время может привести к повреждению аккумулятора робота.

Шаг 1: Соберите необходимые компоненты.

Умный двигатель, вал двигателя, IQ Brain, IQ Battery, умный кабель и колесо, размещенные вместе на столе.

Соберите следующие предметы:

1 умный двигатель VEX IQ
Любой металлический вал двигателя
Мозг робота VEX IQ
Аккумулятор робота VEX IQ с неисправностью аккумулятора робота (мигающий красный светодиод зарядного устройства)
1 смарт-кабель
1 Колесо или шестерня

Шаг 2: Вставьте батарею робота в мозг.

На схеме показано подключение батареи к IQ Brain. Стрелка указывает на то, что аккумулятор следует вставить в порт зарядки в нижней части Brain. Аккумулятор ориентирован защелкой в сторону от мозга.

ПРИМЕЧАНИЕ. Вставьте батарею робота в мозг до щелчка защелки.

Шаг 3: Присоедините интеллектуальный двигатель.

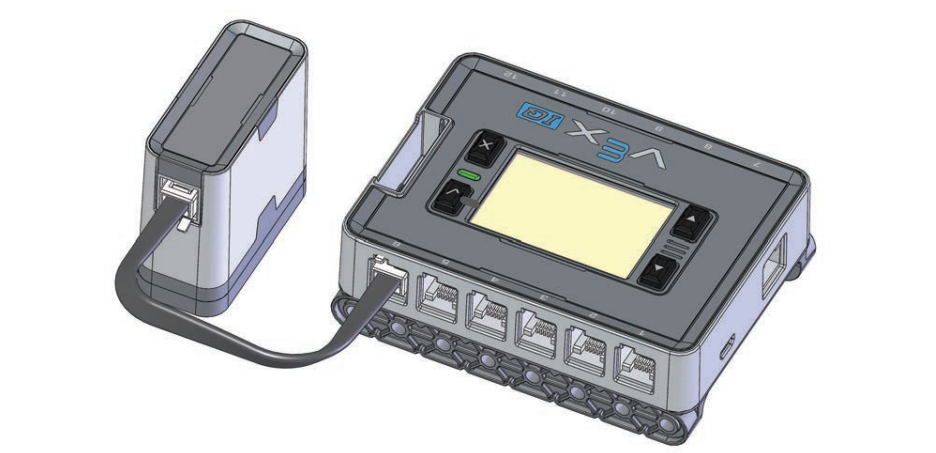

Схема IQ Brain с интеллектуальным двигателем, подключенным к одному из его интеллектуальных портов.

Подключите интеллектуальный двигатель к любому интеллектуальному порту с помощью интеллектуального кабеля.

Осторожно потяните за оба конца смарт-кабеля, чтобы убедиться, что он надежно закреплен.

ПРИМЕЧАНИЕ. Убедитесь, что оба конца интеллектуального кабеля вставлены до конца. При их подключении должен раздаваться щелчок.

ПРИМЕЧАНИЕ: Убедитесь, что интеллектуальный двигатель — единственное устройство, подключенное к мозгу.

Шаг 4: Прикрепите колесо.

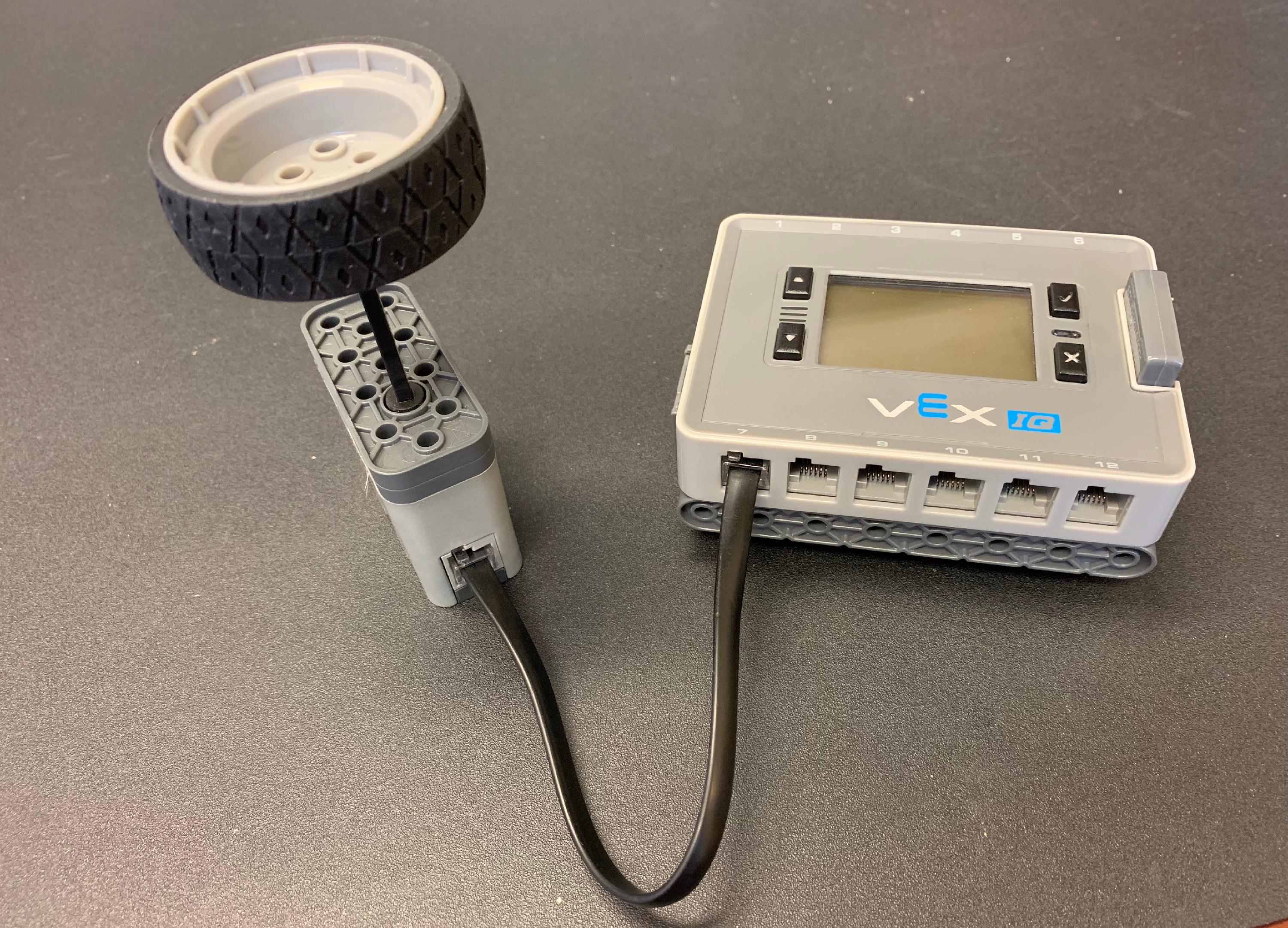

На столе стоит IQ-мозг с батарейкой. Умный двигатель подключается к одному из своих умных портов. Вал двигателя, прикрепленный к колесу, соединен с интеллектуальным двигателем, так что при вращении колеса интеллектуальный двигатель также будет вращаться.

Вставьте вал двигателя в интеллектуальный двигатель.

Прикрепите колесо к валу двигателя.

ПРИМЕЧАНИЕ: Убедитесь, что вал двигателя вставлен правильно и колесо не соскальзывает по валу.

Шаг 5: Вращайте колесо.

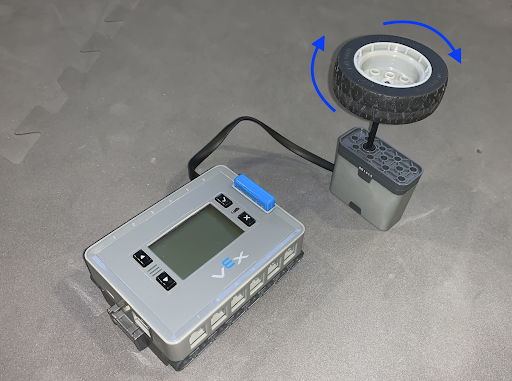

На столе стоит IQ-мозг с батарейкой. Умный двигатель подключается к одному из своих умных портов. Вал двигателя, прикрепленный к колесу, подключен к интеллектуальному двигателю. Стрелки указывают на то, что колесо следует вращать быстро.

Быстро вращайте шестерню/колесо вперед и назад в течение примерно одной минуты.

Примерно через одну минуту извлеките батарею робота из мозга и быстро поместите батарею робота в зарядное устройство.

ПРИМЕЧАНИЕ: При вращении шестерни/колеса будет мигать светодиод Brain и/или ЖК-экран Brain. Мозг может включиться.

ПРИМЕЧАНИЕ: Если зарядка вручную прошла успешно, светодиод на зарядном устройстве будет гореть красным светом после того, как батарея робота будет вставлена в подставку.

Если описанная выше процедура не работает, обратитесь в службу поддержки VEX по адресу support@vex.com.
