Примечание: На изображениях в этой статье показан контроллер VEX IQ (1-го поколения). Для установки батарей в контроллер VEX IQ (2-го поколения) выполните те же действия.

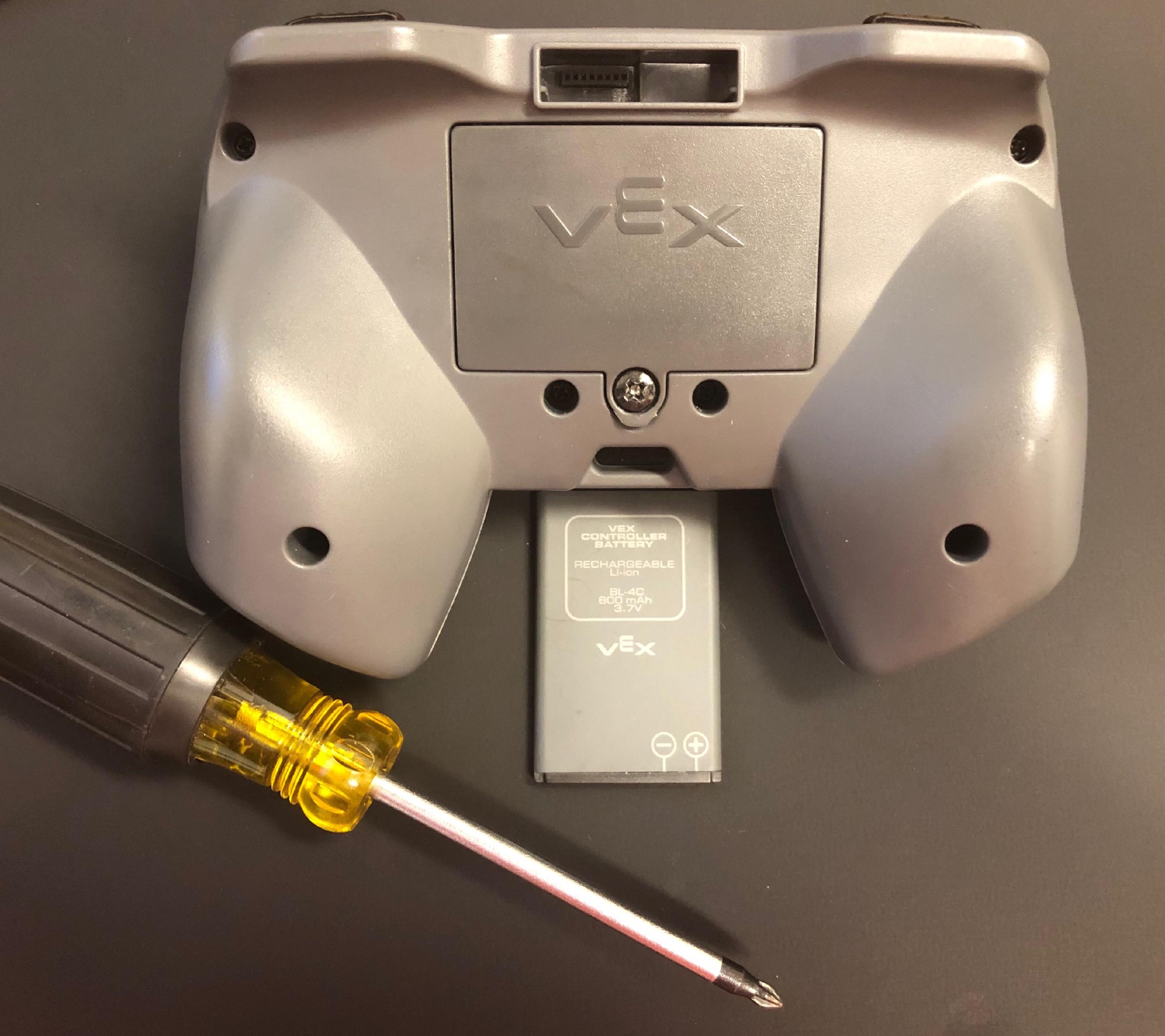

Контроллер IQ, аккумулятор контроллера IQ и крестовая отвертка, расположенные вместе на столе.

Подготовьте следующее для установки батареи контроллера:
- Контроллер VEX IQ
- Батарея контроллера VEX IQ
- отвертка Филлипс

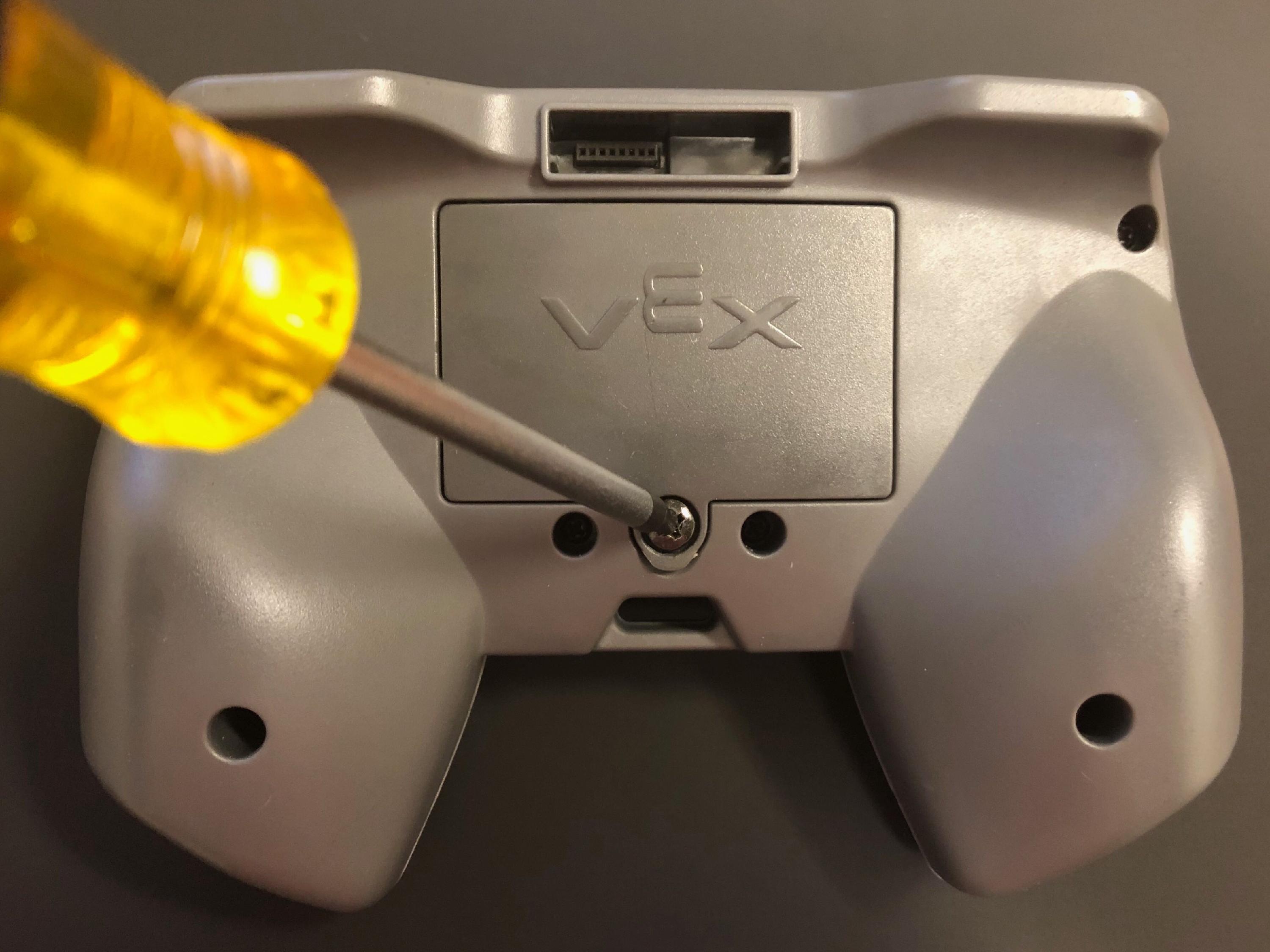

Крестовая отвертка, используемая для ослабления винта на крышке батарейного отсека контроллера.

Откройте дверцу батарейного отсека контроллера.
- С помощью крестовой отвертки ослабьте винт и снимите крышку батарейного отсека.

Примечание: Контроллер VEX IQ (2-го поколения) имеет 2 винта.

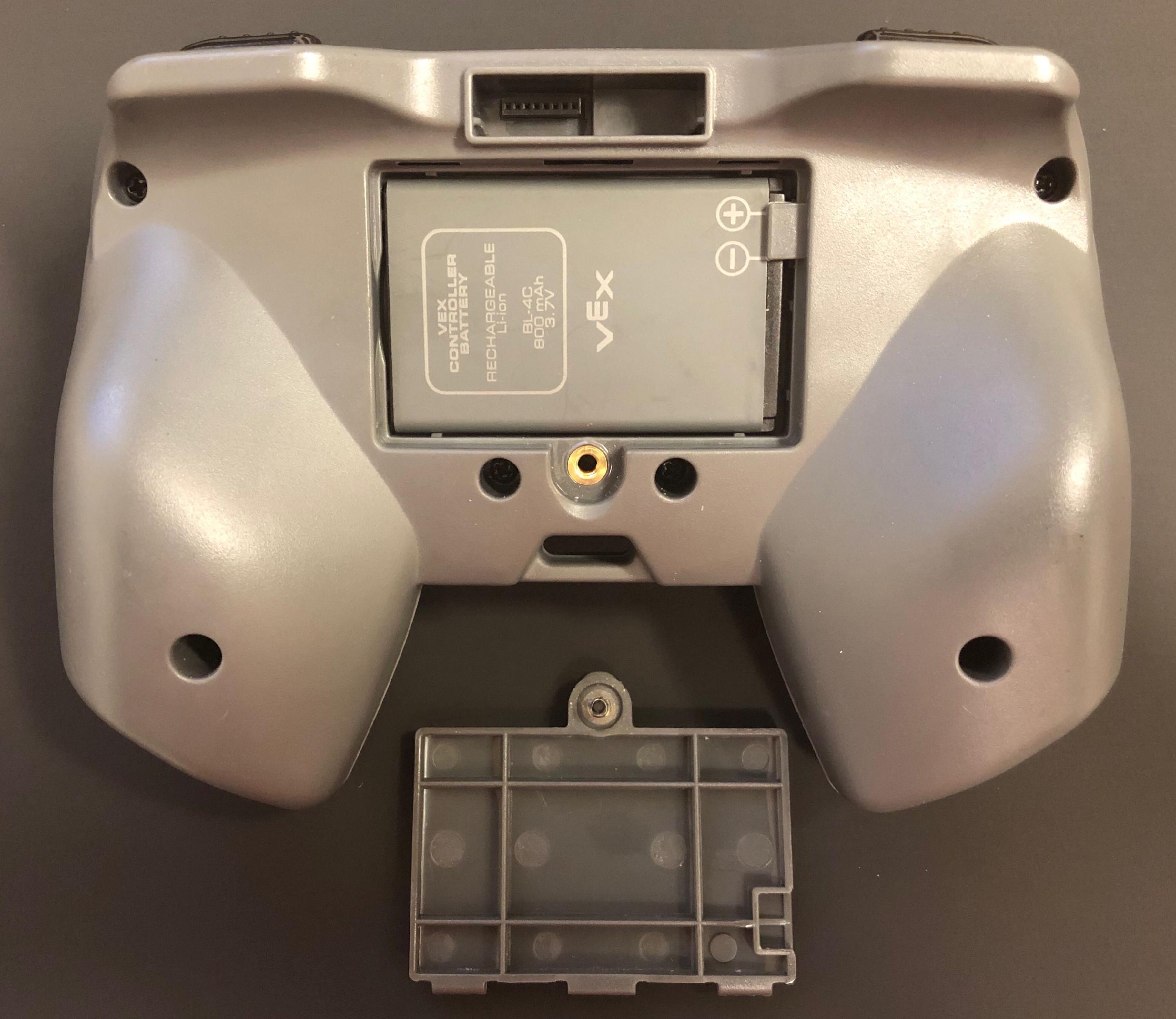

Контроллер с открытой дверцей батарейного отсека и новой батареей, вставленной в него. На аккумуляторе имеются положительные и отрицательные значки, которые необходимо совместить с соответствующими значками на контроллере. На этом изображении значки на аккумуляторе находятся в правом верхнем углу отсека для аккумулятора.

Поместите батарею внутрь контроллера.
- Держите аккумулятор контроллера стороной с надписью вверх и совместите отрицательный (-) и положительный (+) маркеры с маркерами внутри контроллера.
- Вставьте батарею в контроллер, удерживая ее под пластиковым выступом справа рядом с положительным и отрицательным маркерами.

Крестовая отвертка, используемая для затягивания винта на крышке батарейного отсека контроллера.

Замените дверцу батарейного отсека контроллера.
- Установите крышку батарейного отсека на место и прикрутите ее на место.
