Используете VEX IQ (2-го поколения)? См. эту статью.

Шаг 1: Соберите необходимые компоненты.

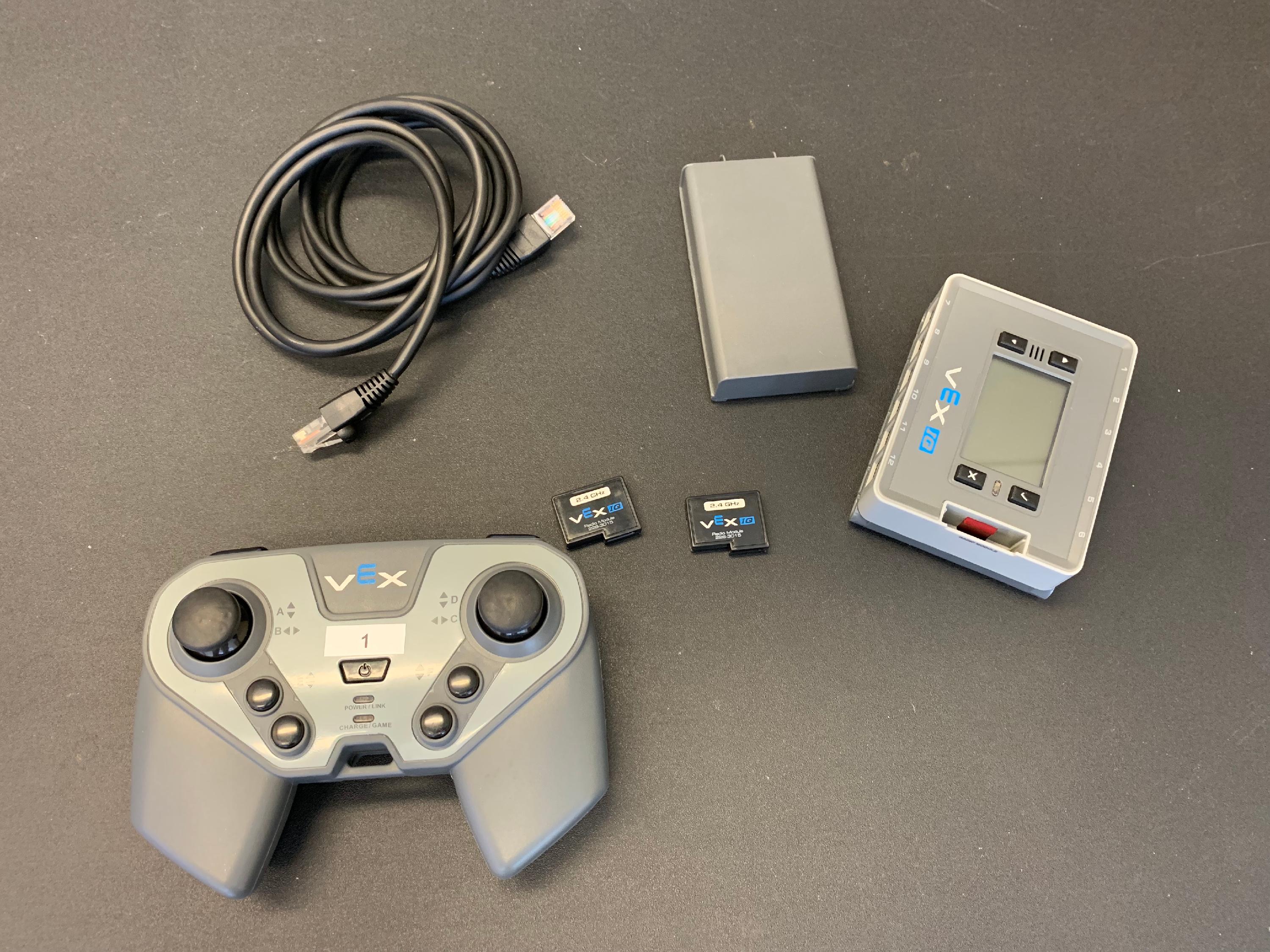

Контроллер, мозг, аккумулятор, кабельный соединитель и два соответствующих радиоприемника, размещенные вместе на столе.

Соберите следующие предметы:

Контроллер VEX IQ со встроенным радиоприемником VEX IQ
Привязной кабель
VEX IQ Brain с заряженной батареей робота VEX IQ и радиостанцией VEX IQ, соответствующей контроллеру.

ПРИМЕЧАНИЕ: Показанные радиостанции представляют собой один тип из нескольких. Нажмите здесь чтобы прочитать о трех типах радиоприемников.

ПРИМЕЧАНИЕ: Убедитесь, что радиомодули вставлены в контроллер и мозг:

Нажмите здесь , чтобы прочитать статью «Как установить и снять радиоконтроллер VEX IQ».
Нажмите здесь , чтобы прочитать статью «Как установить и снять радиомодуль VEX IQ Robot Brain Radio».

Шаг 2. Подключите устройства.

Контроллер подключен к мозгу с помощью кабеля-троса.

Перед подключением убедитесь, что оба устройства выключены.

Подключите контроллер к мозгу с помощью модемного кабеля.

Шаг 3. Проверьте привязанное соединение.

Экран Brain с выделенным значком Tether в правом верхнем углу, указывающим на то, что контроллер подключен с помощью кабеля.

Нажмите кнопку «Проверить», чтобы включить мозг.

Убедитесь, что контроллер подключен, просмотрев символ подключения кабеля в правом верхнем углу экрана рядом со значком батареи.

Шаг 4. Проверьте беспроводное соединение.

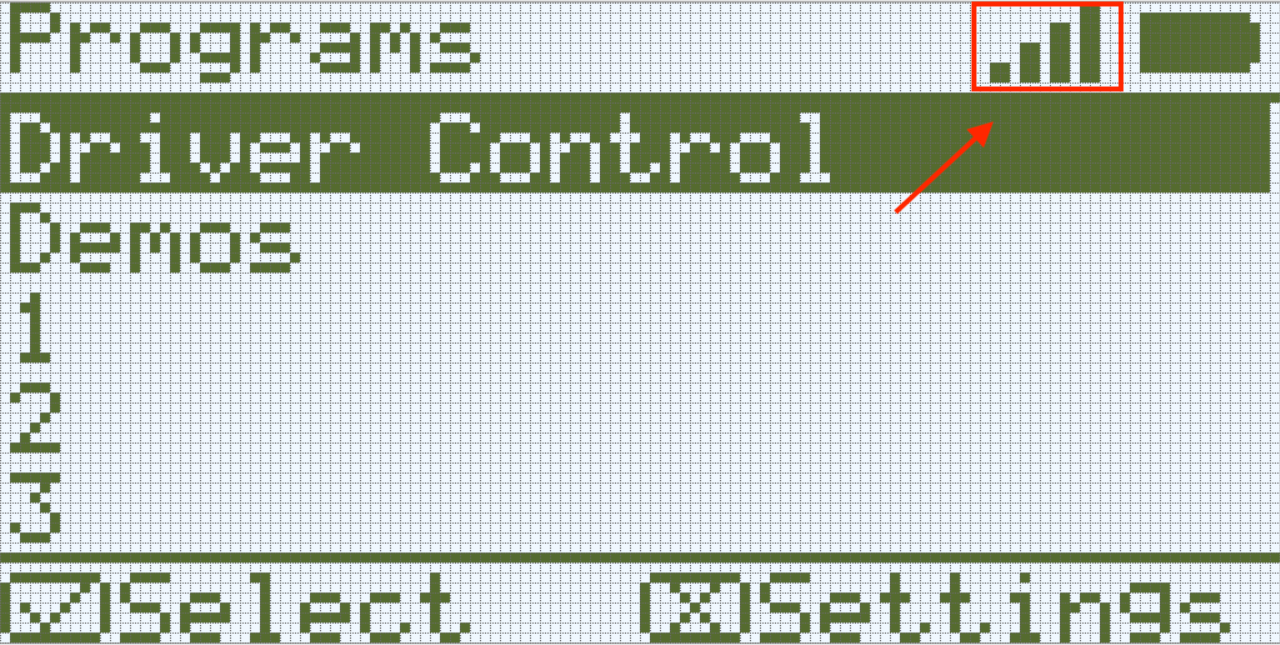

Экран Brain с выделенным значком беспроводного соединения в правом верхнем углу, указывающим на то, что контроллер подключен по беспроводной сети.

Отсоедините контроллер от мозга, отсоединив привязной шнур.

Убедитесь, что контроллер подключен к Brain по беспроводной сети, просмотрев символ беспроводного подключения в правом верхнем углу экрана рядом со значком батареи. Если мозг и контроллер не связаны, выключите их оба и повторите процесс.

ПРИМЕЧАНИЕ. При беспроводном подключении светодиод Brain и светодиод питания/соединения контроллера должны мигать.

ПРИМЕЧАНИЕ: Если значок в правом верхнем углу экрана не похож на показанный, нажмите здесь , чтобы прочитать статью «Знаки подключения мозга робота VEX IQ».
