Интерпретация индикаторов и ошибок аккумулятора V5 – Библиотека VEX

Светодиодные индикаторы на аккумуляторе V5 могут предоставить вам информацию о состоянии зарядки и сообщить, есть ли проблемы с аккумулятором. Индикаторы светятся зеленым, показывая состояние зарядки, и светятся или мигают красным, предупреждая вас о том, что аккумулятор не удалось зарядить или аккумулятор не работает. В этой статье вы узнаете, как интерпретировать индикаторы и ошибки батареи V5.

Интерпретация светового индикатора батареи во время зарядки

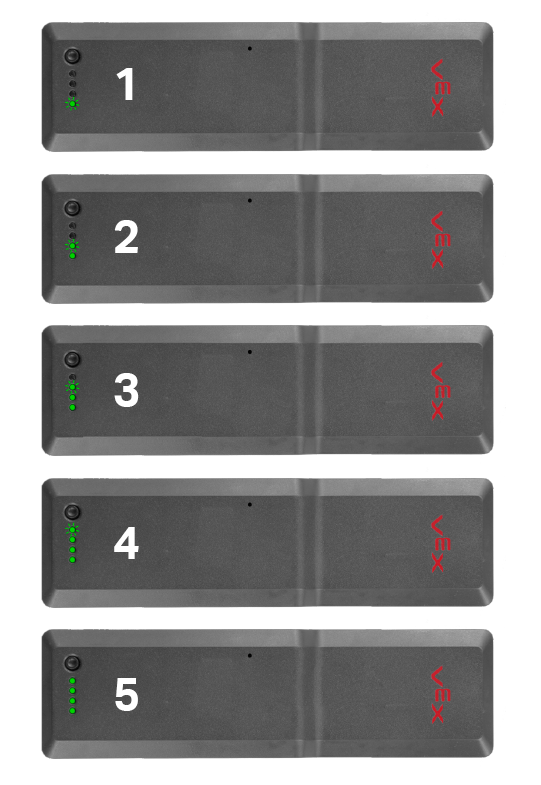

Иллюстрация, демонстрирующая интерпретацию световых индикаторов аккумулятора во время зарядки робототехнической системы VEX V5, с указанием различных схем световой индикации и их значений для устранения неисправностей состояния аккумулятора.

Обратитесь к изображению слева. Рядом с каждым зеленым мигающим индикатором имеется описание, поясняющее этапы зарядки аккумулятора.

ПРИМЕЧАНИЕ:По мере процесса зарядки количество зеленых мигающих индикаторов будет увеличиваться. Когда аккумулятор полностью заряжен, все четыре индикатора загорятся на короткое время, а затем погаснут. Все четыре зеленых светодиода будут мигать каждые пять секунд, когда аккумулятор заряжается, пока он подключен к зарядному устройству.

Интерпретация индикатора батареи, когда она разряжена

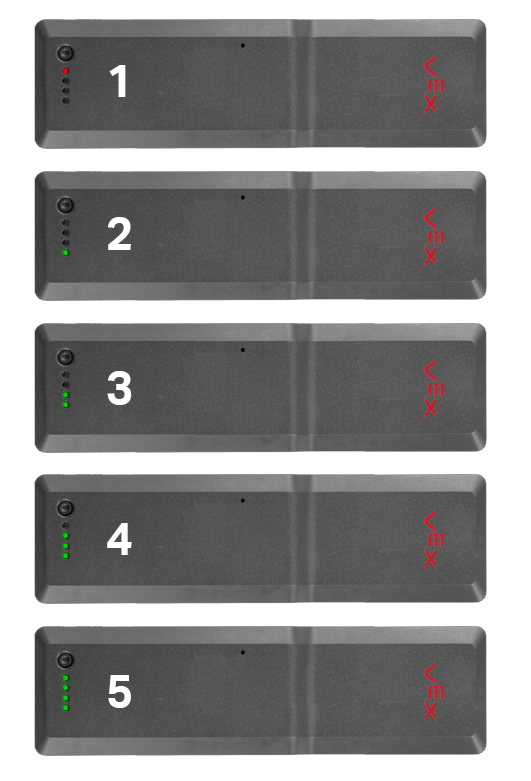

Диаграмма, иллюстрирующая интерпретацию световых индикаторов батареи на устройстве V5, когда она разряжена, с указанием различных схем световой индикации и их значений для устранения неисправностей.

Нажмите черную круглую кнопку индикатора заряда аккумулятора, чтобы проверить уровень заряда аккумулятора.

Обратитесь к изображению слева. Рядом с каждым зеленым мигающим индикатором имеется описание, поясняющее этапы зарядки аккумулятора при его разрядке.

Как интерпретировать ошибки батареи V5

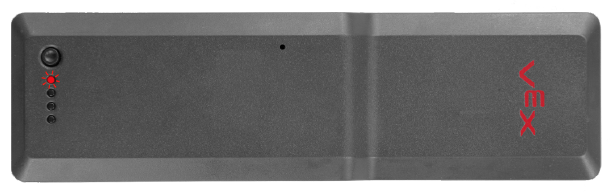

Устраните ошибку, когда красный мигающий светодиод находится в четвертой позиции.

Блок-схема, иллюстрирующая шаги по устранению ошибки, на которую указывает мигающий красный светодиод в четвертой позиции на роботе VEX V5, часть руководства по устранению неисправностей.

Зарядите аккумулятор как можно скорее, если красный светодиод мигает пять раз в секунду. Это указывает на критически низкий уровень заряда батареи.

ПРИМЕЧАНИЕ: Если зарядное устройство подключено, когда светодиод мигает, он будет продолжать мигать до тех пор, пока внутреннее напряжение не превысит критический уровень и батарея снова не станет стабильной.

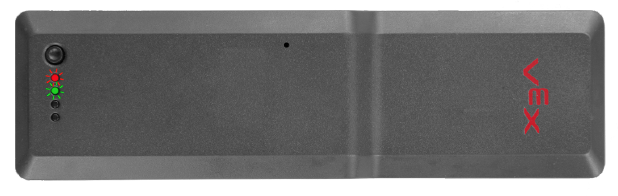

Исправьте ошибку, когда мигающие светодиоды находятся в третьем и четвертом положениях.

Схема, показывающая, как исправить ошибку, когда мигающие светодиоды находятся в третьей и четвертой позициях на роботе V5, используемая для устранения неисправностей в робототехнике.

Обратите внимание на быстро мигающий красный и зеленый светодиод (для vexos 1.0.3 или новее). Это указывает на ошибку перенапряжения.

Дайте аккумулятору упасть ниже заданного порога, и ошибка исчезнет.

Снова подключите аккумулятор к зарядному устройству и убедитесь, что ошибка устранена.

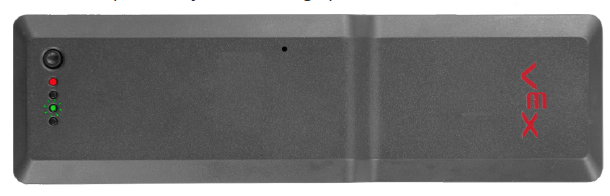

Распознайте ошибку, когда мигающие светодиоды указывают на неисправную ячейку.

Схема, иллюстрирующая индикацию ошибки с помощью мигающих светодиодов на роботе VEX V5, указывающая на потенциальную проблему, связанную с неисправным элементом в аккумуляторе.

Помните, что когда на аккумуляторе горит красный светодиод, а любой из зеленых светодиодов кратковременно мигает (один раз в секунду), это означает, что обнаружен внутренний сбой элемента и аккумулятор практически разряжен.

ПРИМЕЧАНИЕ.Такое расположение светодиодов указывает на то, что в аккумуляторе имеется хотя бы один неисправный элемент. Рекомендуется заменить аккумулятор.

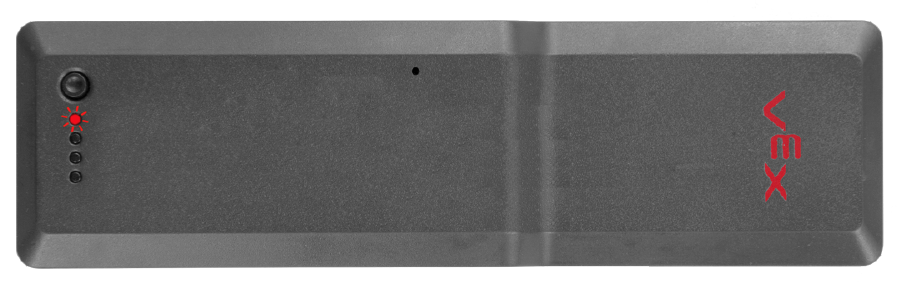

Разберитесь в ошибке, когда красный мигающий светодиод находится в четвертой позиции

Схема, иллюстрирующая ошибку, на которую указывает мигающий красный светодиод в четвертой позиции на робототехническом устройстве VEX, используемом для устранения неполадок.

Отключите зарядное устройство, чтобы сбросить ошибку, если красный светодиод медленно мигает один раз в секунду.

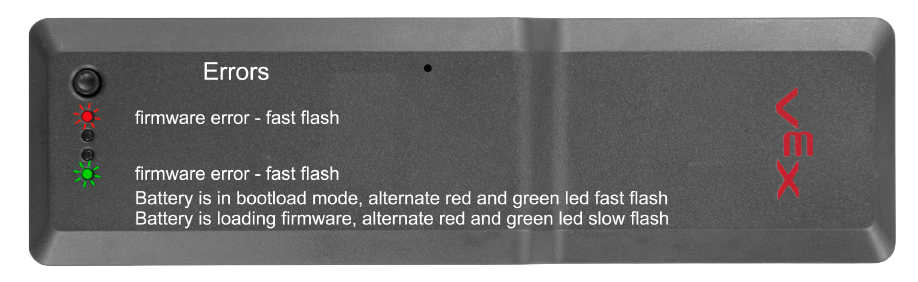

Различают быстрое и медленное мигание в первой и четвертой позициях.

Диаграмма, иллюстрирующая разницу между быстрыми и медленными вспышками в первой и четвертой позициях, актуальная для устранения неполадок категории V5.

Подключите аккумулятор к V5 Brain с действующей прошивкой, если красный и зеленый светодиоды находятся в первом и четвертом положениях и попеременно быстро мигают. Это означает, что аккумулятор находится в режиме загрузки прошивки.

Устраните ошибку, когда все светодиоды мигают

Схема, иллюстрирующая шаги по устранению неполадок, связанных с миганием всех светодиодов на устройстве V5, с указанием ключевых компонентов и действий, которые необходимо предпринять.

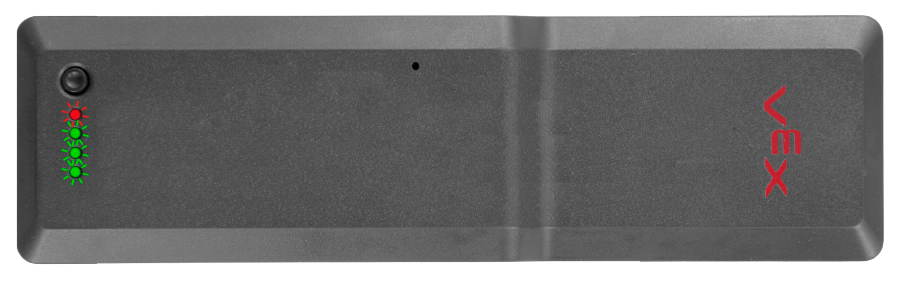

Определите, все ли красные и зеленые светодиоды мигают очень быстро. Если это происходит и зарядное устройство подключено, это означает, что аккумулятор находится в режиме загрузки прошивки.

Отключите зарядное устройство, чтобы обновить прошивку, чтобы все светодиоды погасли, а затем подключитесь к мозгу V5.

Устраните ошибку, когда ни один светодиод не загорается.

Руководство по устранению неисправностей робототехнической системы V5, демонстрирующее шаги по решению проблемы отсутствия загорающихся светодиодов, а также контрольный список и визуальные индикаторы для диагностики.

Подключите аккумулятор к зарядному устройству и подождите час, прежде чем отключать его.

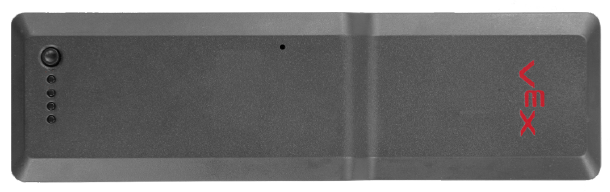

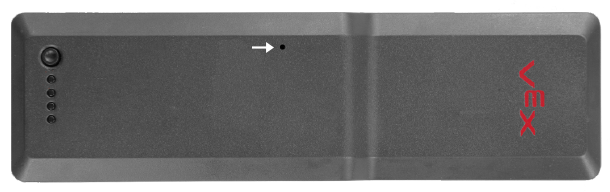

Если индикаторы не загораются во время процесса зарядки и не загораются после нажатия кнопки на аккумуляторе, используйте скрепку или предмет аналогичного размера и нажмите кнопку сброса на аккумуляторе, показанную ниже.

Блок-схема, иллюстрирующая шаги по устранению неполадок, связанных с неработающими светодиодами на устройствах V5, с указанием основных действий, которые следует предпринять для эффективного решения проблемы.

Подключите аккумулятор к зарядному устройству еще раз и подождите час, прежде чем отключать его.

Если проблема не устранена, батарея неисправна, и вам следует отправить электронное письмо в службу поддержки VEX по адресу support@vex.com.
