Цветовой код представляет собой комбинацию из 2–4 предварительно настроенных цветовых сигнатур , которые может идентифицировать датчик AI Vision. Чтобы иметь возможность создавать цветовые коды, сначала необходимо настроить 2 или более цветовых сигнатуры. Прочитайте Настройка цветовых подписей в VEXcode AIM , чтобы узнать, как настроить цветовую подпись.
Чтобы узнать, как настроить цветовые коды в утилите AI Vision, выполните следующие действия.
Установите желаемые цветовые подписи в окне конфигурации.

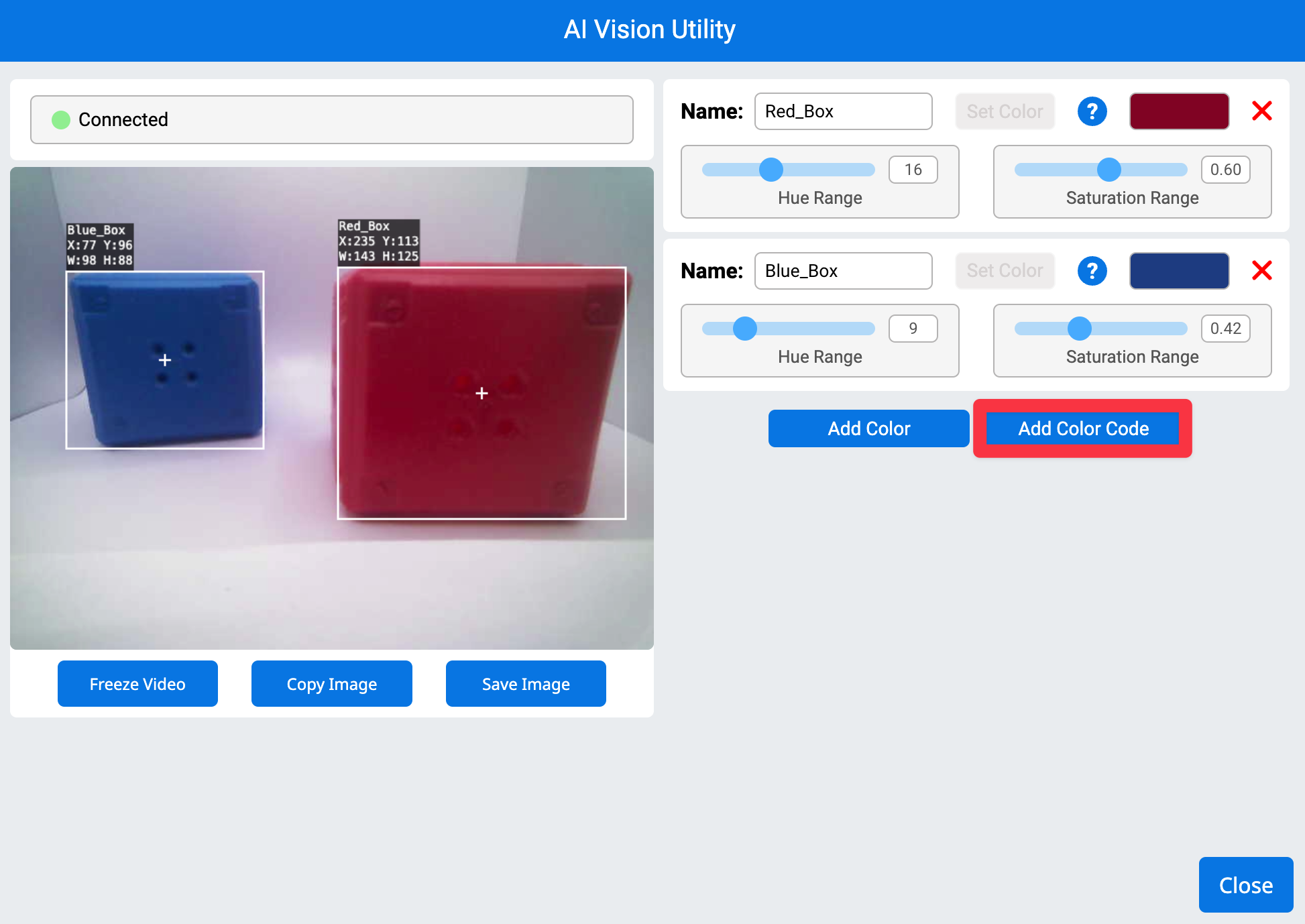

Кнопка «Добавить цветовой код» станет доступной после настройки 2 или более цветовых сигнатур. ВыберитеДобавьте цветовой код.

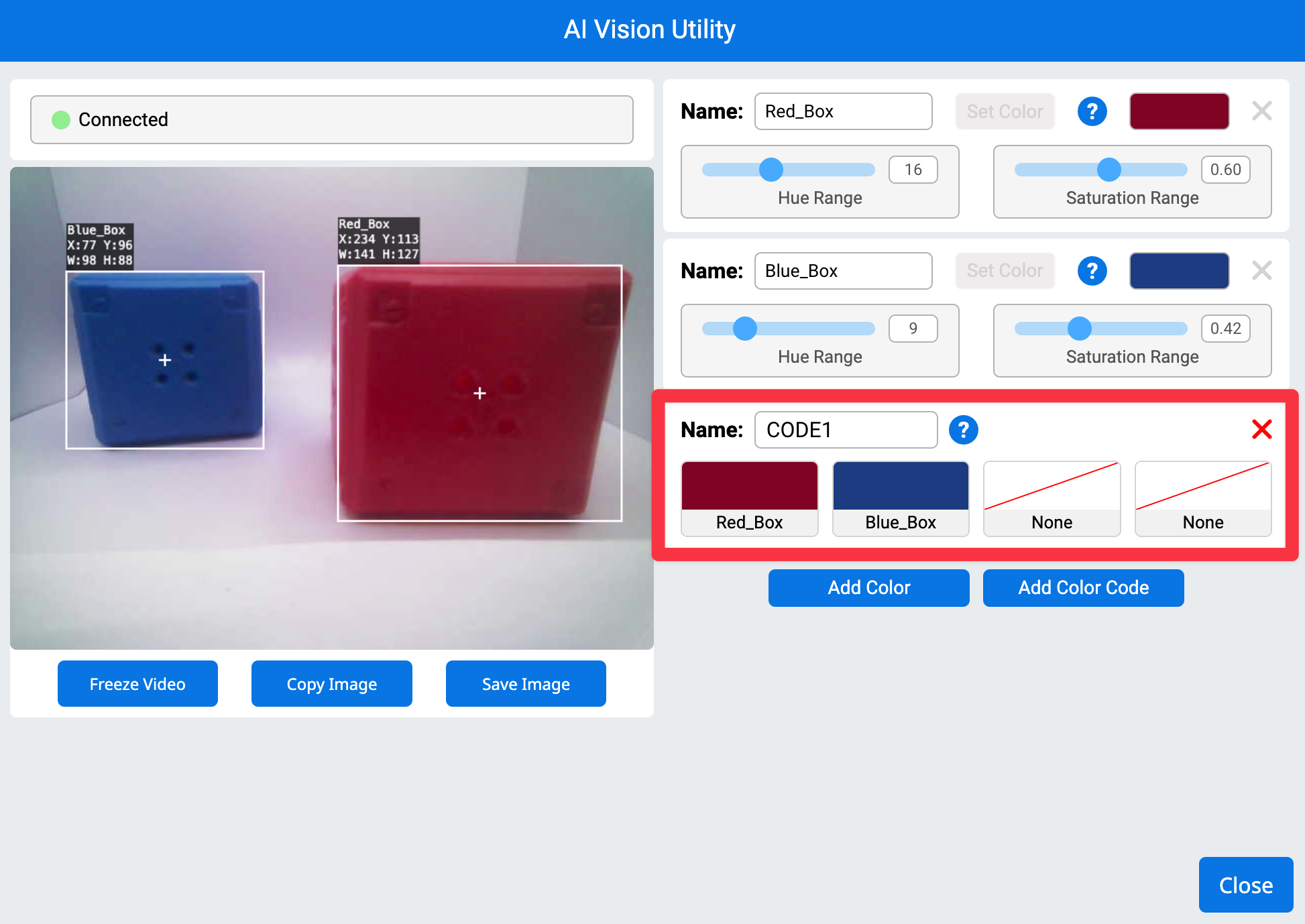

По умолчанию первые две настроенные Цветовые сигнатуры будут установлены в новомЦветовом коде.
Чтобы изменить цветовые подписи, включенные в цветовой код, выберите цветовую подпись(и) внутри цветового кода, которую вы хотите изменить.

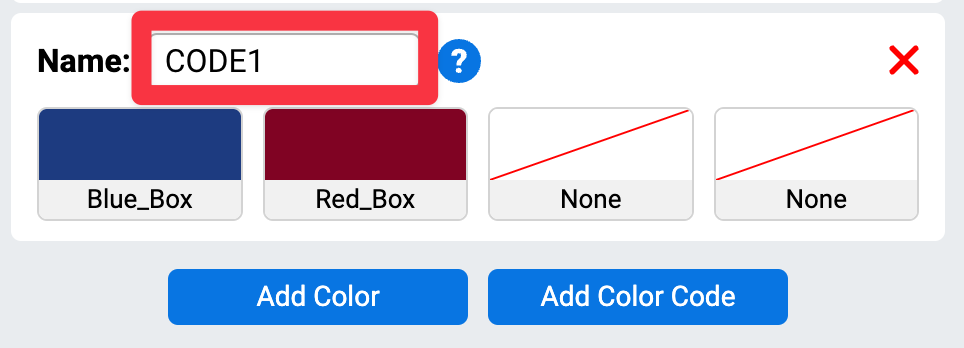

Переименуйте цветовой код, выбрав его в текстовом поле «Имя» и введя имя.

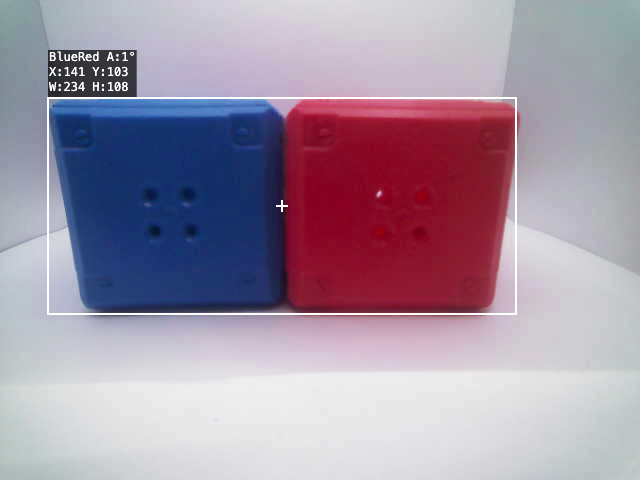

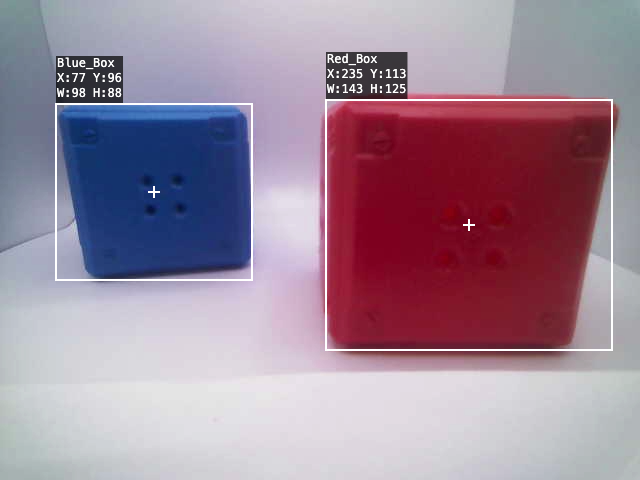

Убедитесь, что цвета точно совпадают; в противном случае они могут быть интерпретированы не как единый цветовой код, а как отдельные цветовые подписи.

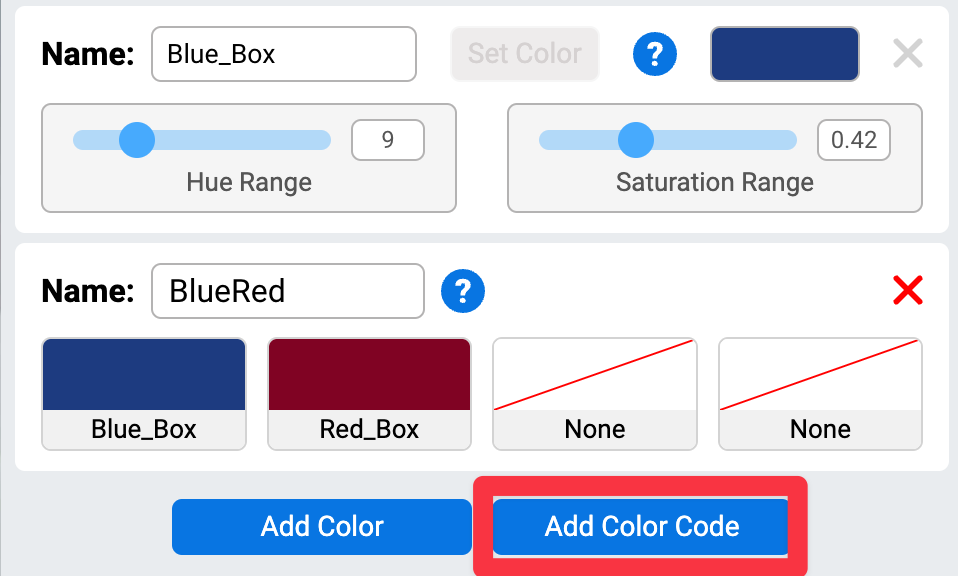

Дополнительные цветовые коды можно добавить, выбравДобавить цветовой код.
Примечание: Если цветовая подпись в настоящее время используется в цветовом коде, вы не сможете удалить ее, пока она не перестанет быть частью какого-либо существующего цветового кода.

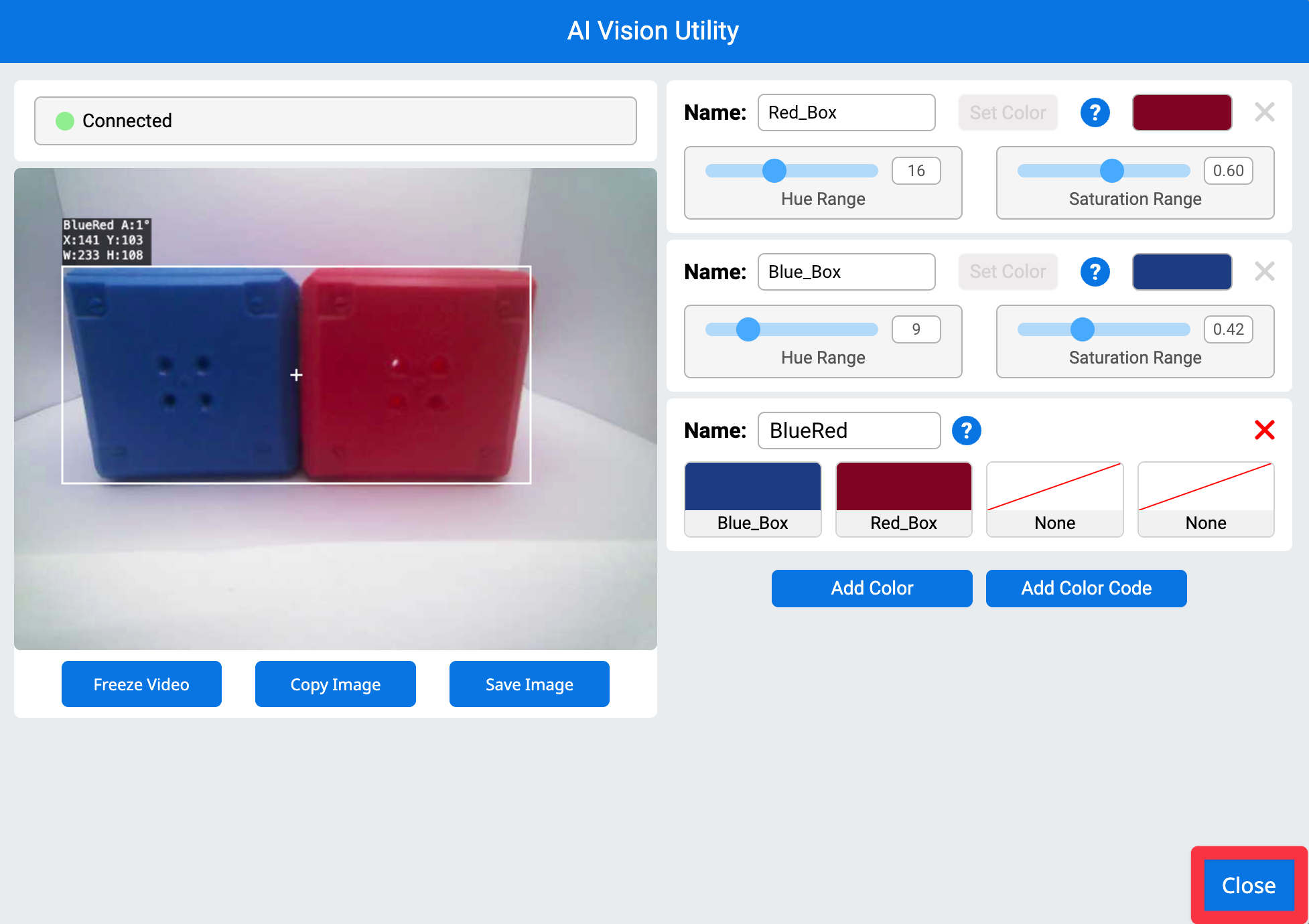

После установки всех желаемых цветовых кодов выберите Закрыть.

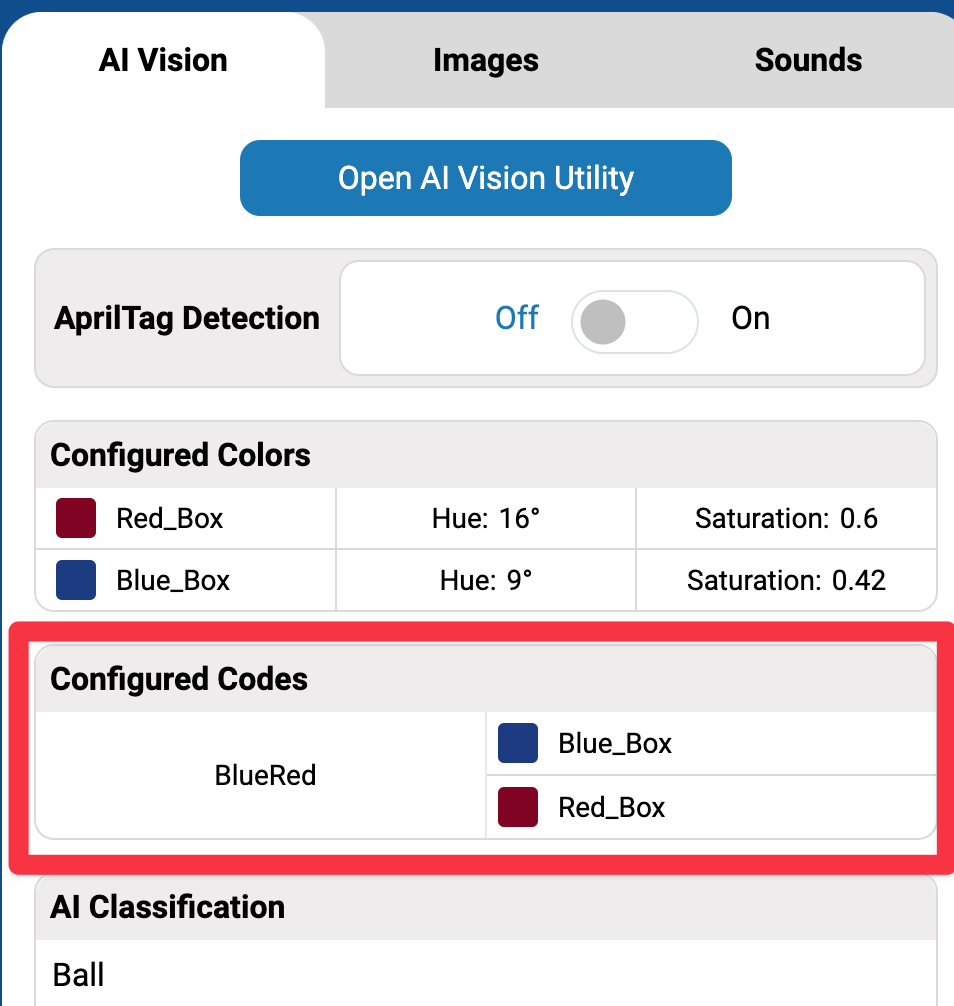

Все настроенные цветовые коды теперь будут отображаться на панели управления AIM.
