Удаленный экран на панели управления VEXcode AIM отображает экран подключенного робота-кодировщика VEX AIM в режиме реального времени. Вы можете удаленно взаимодействовать с экраном робота, а также копировать или сохранять изображения.

Примечание: Для использования удаленного экрана робот должен быть подключен с помощью проводного соединения. Удаленный экран не будет работать через Bluetooth. Дополнительную информацию о подключении робота см. в этой статье

Доступ к удаленному экрану

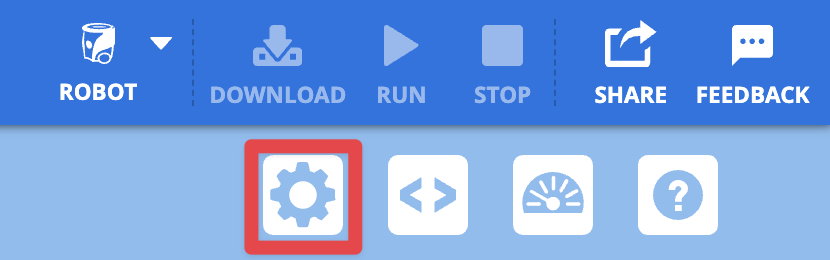

Верхний правый угол панели инструментов VEXcode AIM с выделенной кнопкой со значком шестеренки в нижнем ряду слева от кнопки «Просмотр кода».

Откройте панель управления, выбрав значок шестеренки в правом верхнем углу VEXcode AIM.

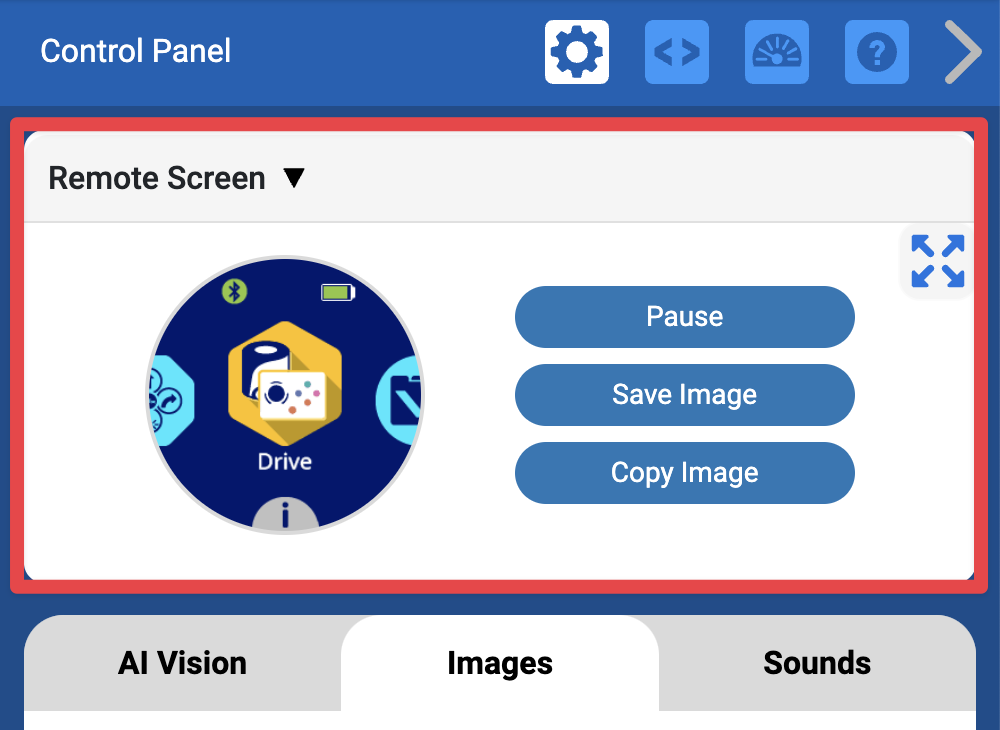

Верхняя часть панели управления в VEXcode AIM с выделенным разделом «Удаленный экран», на котором показано изображение экрана подключенного робота и три кнопки с надписями «Пауза», «Сохранить изображение» и «Копировать изображение».

Раздел «Удаленный экран» расположен в верхней части окна.

Использование удаленного экрана

На том же изображении с красной рамкой слева выделено изображение экрана робота.

При открытии удаленного экрана на нем будет отображаться текущее изображение, отображаемое на экране робота. При изменении изображения на экране робота изображение на удаленном экране обновится.

Для взаимодействия с экраном робота через удаленный экран выберите желаемое изображение экрана. Экран подключенного робота изменится, как и изображение на удаленном экране. Посмотрите это видео, чтобы увидеть пример выбора кнопки «Информация» для просмотра информации о роботе.

То же изображение раздела «Удаленный экран» в верхней части панели управления, с выделенной кнопкой «Пауза» справа от изображения экрана.

Чтобы приостановить изображение на экране, выберите Пауза.

То же изображение, что и выше, с выделенной кнопкой «Возобновить» вместо кнопки «Пауза».

Чтобы возобновить подачу изображений, выберите Возобновить.

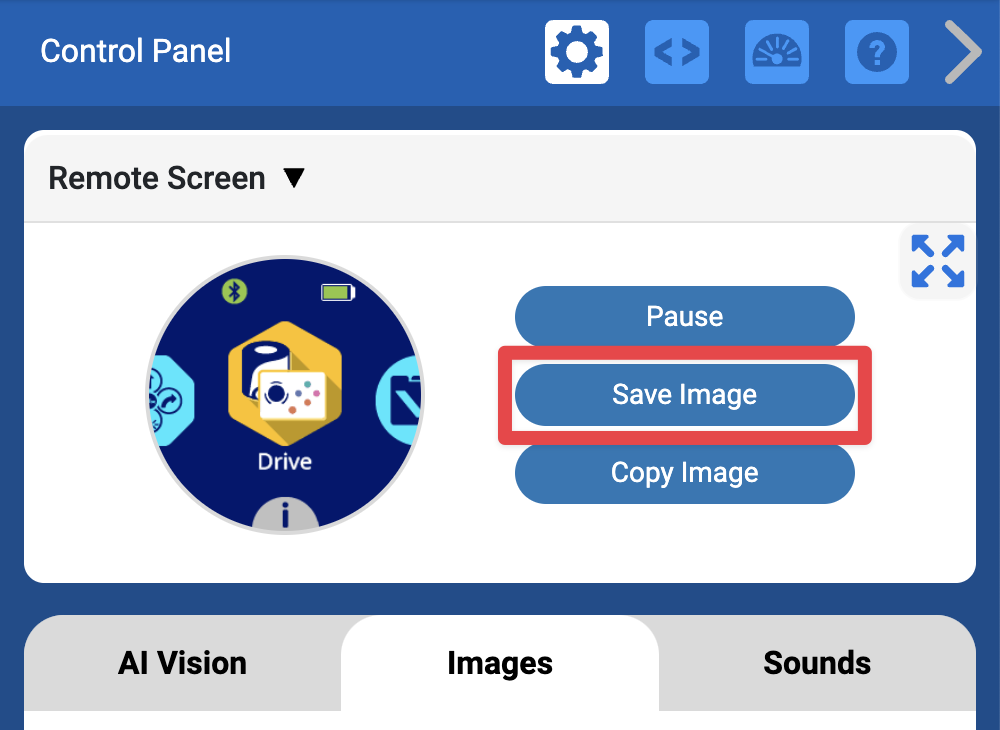

То же изображение, что и прежде, с выделенной кнопкой «Сохранить изображение» под кнопкой «Пауза» с правой стороны.

Чтобы сохранить изображение с экрана, нажмите кнопку Сохранить изображение.

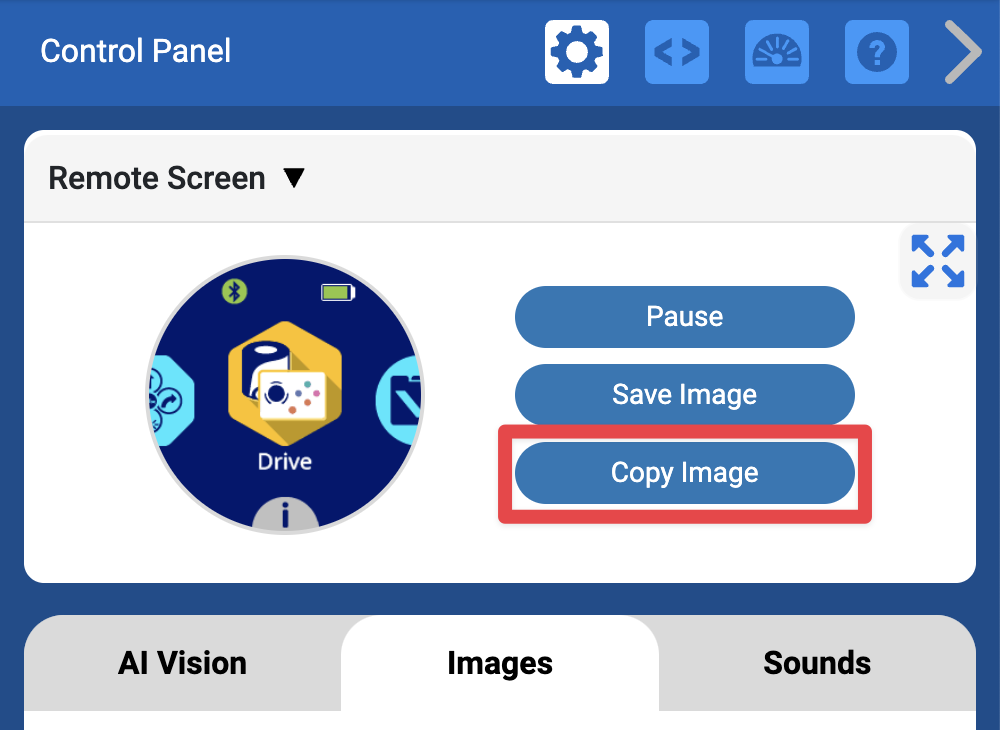

То же изображение, что и предыдущее, с кнопкой «Копировать изображение» под кнопкой «Сохранить изображение», выделенной с правой стороны.

Чтобы скопировать изображение с экрана, нажмите кнопку Копировать изображение.

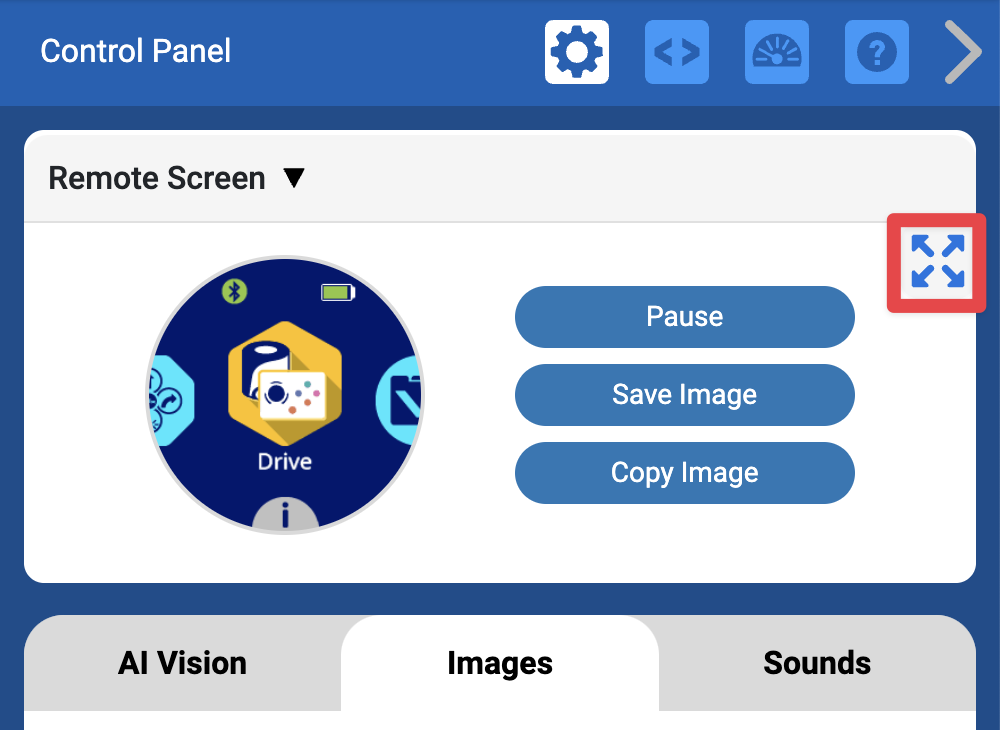

То же изображение, что и предыдущее, с выделенными стрелками расширения в правом верхнем углу.

Изображение на удаленном экране можно увеличить, нажав на стрелки в правом верхнем углу.

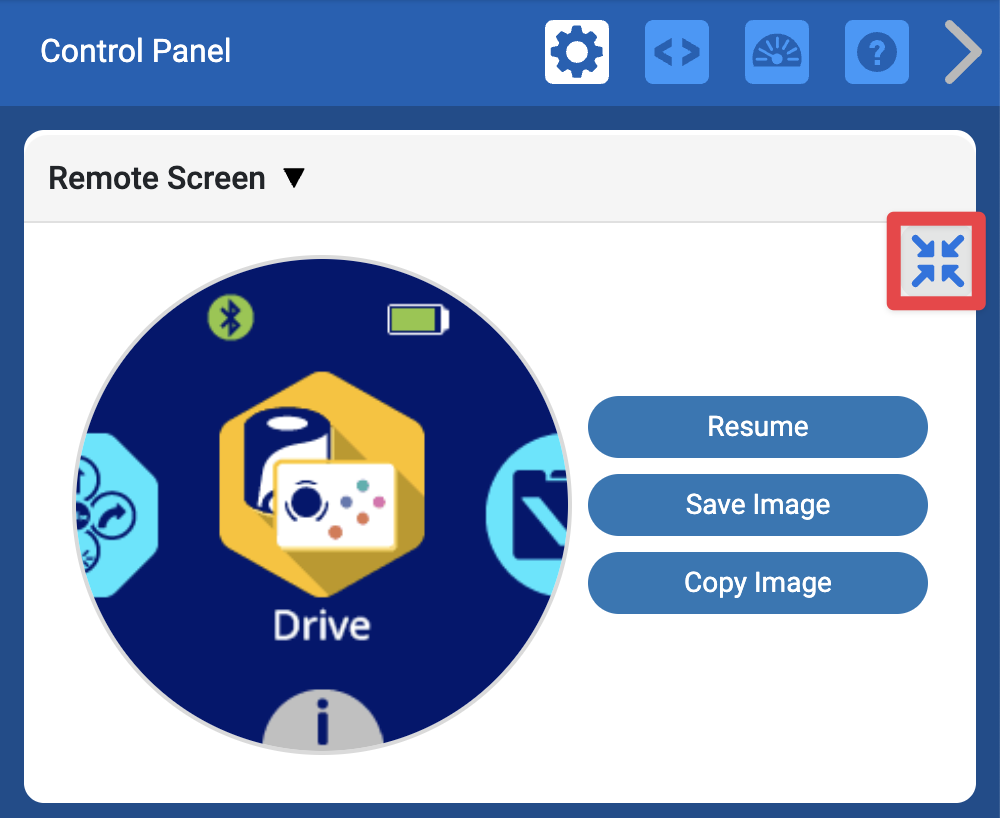

Увеличенный удаленный экран, на котором показано увеличенное изображение экрана робота, со стрелками в правом верхнем углу, выделенными для того, чтобы показать, как вернуться к размеру изображения экрана по умолчанию.

Чтобы вернуть изображение к размеру по умолчанию, снова нажмите стрелки.

То же изображение верхней части панели управления с выделенной стрелкой вниз справа от заголовка «Удаленный экран».

Чтобы закрыть удаленный экран, щелкните стрелку справа от заголовка удаленного экрана, чтобы свернуть раздел панели управления.
