Символы и значки на VEX AIM – Библиотека VEX

На экране робота-кодировщика VEX AIM отображаются состояния и используются значки, позволяющие перемещаться по различным пунктам меню. В этой статье объясняется, что означает каждый из значков и символов, что поможет вам приступить к работе с роботом.

Состояние батареи

Экран робота AIM с выделенным зеленым значком батареи в правом верхнем углу.

Значок батареи в правом верхнем углу показывает текущее состояние батареи робота.

Показаны три изображения значка батареи, обозначающие различные уровни заряда батареи. Сверху находится зеленый значок полного заряда батареи, в центре — желтый значок наполовину заряженной батареи, а внизу — красный значок низкого заряда батареи.

Уровень заряда батареи можно определить по цвету значка:

Зеленый — аккумулятор полностью заряжен
Желтый — частичный заряд батареи
Красный — низкий заряд батареи

Мигающий значок батареи указывает на то, что робот в данный момент заряжается.

Статус контроллера

Экран робота AIM со значком контроллера в левом верхнем углу, указывающим на подключенный контроллер One Stick.

Если к роботу подключен контроллер One Stick, в левом верхнем углу экрана появится значок контроллера.

Статус подключения

Экран робота AIM с постоянно горящим зеленым значком Bluetooth в верхнем левом углу, указывающим на состояние подключения Bluetooth.

Состояние Bluetooth-подключения отображается значком Bluetooth в левом верхнем углу экрана. Постоянно горящий зеленый значок указывает на активное соединение Bluetooth.

То же изображение, что и предыдущее, на этот раз с серым значком Bluetooth, указывающим на то, что робот в данный момент не подключен по Bluetooth.

Мигающий серый значок означает, что робот в данный момент не подключен по Bluetooth.

Состояние радиостанции обозначается значком станции.

Состояние радиосвязи также отображается значком точки доступа. Горящий значок указывает на активное соединение, а мигающий значок указывает на то, что робот в данный момент не подключен.

Статус ссылки

Экран робота AIM со значком связи в левом верхнем углу, указывающим на подключенного робота.

Если к роботу в данный момент подключен другой робот-программист VEX AIM, в левом верхнем углу экрана появится значок связи.

Значок информации

Экран робота AIM с выделенной серой кнопкой со значком i в нижней части центра экрана.

При выборе значка «Информация» в нижней части экрана откроется информация о роботе.

AIM1415 — имя робота на экране. батарея 97% и написано, что подключено к AIM 7818.

Информация о роботе включает в себя имя робота, ресурс батареи и имя робота, с которым он в данный момент связан.

Значки навигации

На экране отображается информация о роботе AIM, а в центре внизу выделена стрелка, изогнутая назад в серой кнопке, указывающая, что нужно выбрать, чтобы выйти из этого экрана.

Для выхода из текущего экрана используйте серую стрелку возврата.

Значки главного меню

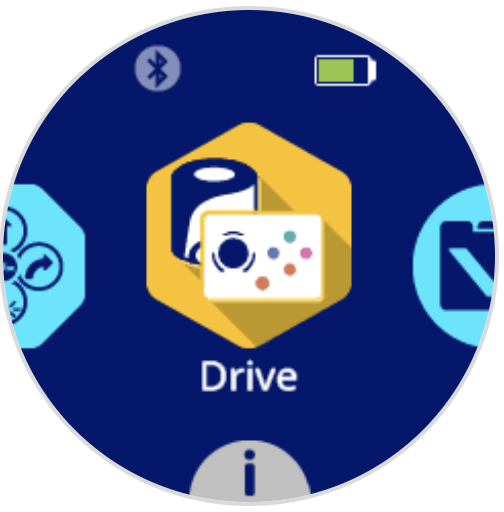

Экран робота AIM со значком Drive в центре.

При выборе значка «Drive» откроется встроенный режим Drive, позволяющий управлять роботом с помощью подключенного контроллера. Просмотрите эту статью, чтобы узнать больше об использовании режима Drive.

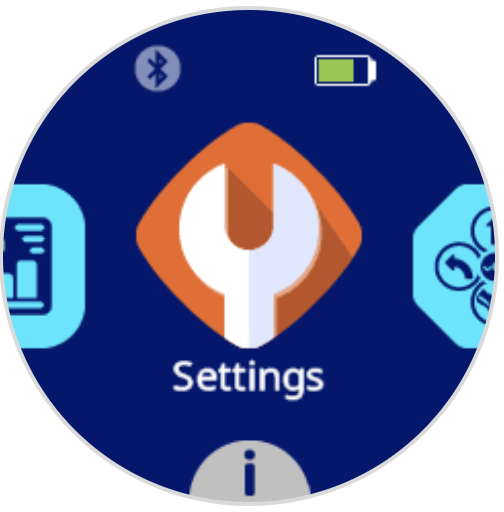

Экран робота AIM со значком настроек в центре.

Выбор значка «Настройки» откроет меню настроек робота. Просмотрите эту статью, чтобы узнать о настройках робота.

Экран робота AIM со значком «Проекты» в центре.

Выбор значка «Проекты» позволит вам получить доступ к загруженному проекту на роботе. Просмотрите эту статью, чтобы узнать об использовании проектов на роботе.

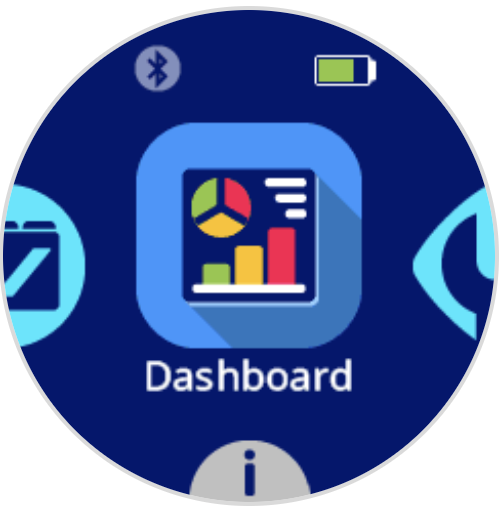

Экран робота AIM со значком панели инструментов в центре.

При выборе значка «Панель инструментов» откроется панель инструментов. Просмотрите эту статью, чтобы узнать больше о функциях панели управления.

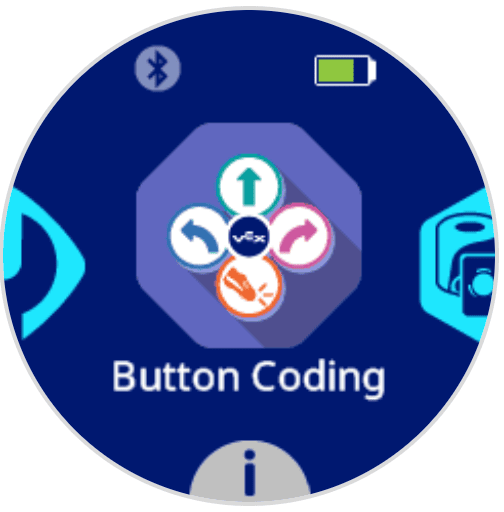

Экран робота AIM со значком кодирования кнопок в центре.

Выбор значка «Кодирование кнопок» откроет окно «Кодирование кнопок», с помощью которого вы сможете закодировать робота с помощью кнопок на экране робота.
