Для печати на консоли в веб-версии VEXcode EXP необходимо подключение к последовательному порту консоли. Второй порт необходим, поскольку первый последовательный порт связывает EXP Brain с устройством для загрузки проектов из браузера.

Примечание: для печати на консоли EXP Brain должен оставаться подключенным к устройству через USB-кабель при использовании последовательного порта консоли.

VEXcode EXP Печать Консоль недоступна и показывает сообщение Последовательный порт консоли в данный момент не подключен. Чтобы использовать консоль печати, подключитесь к последовательному порту консоли. Ссылка «Узнать больше» находится ниже.

Если последовательный порт консоли не подключен, консоль печати в VEXcode EXP будет отображаться как недоступная.

Подключение к последовательному порту консоли

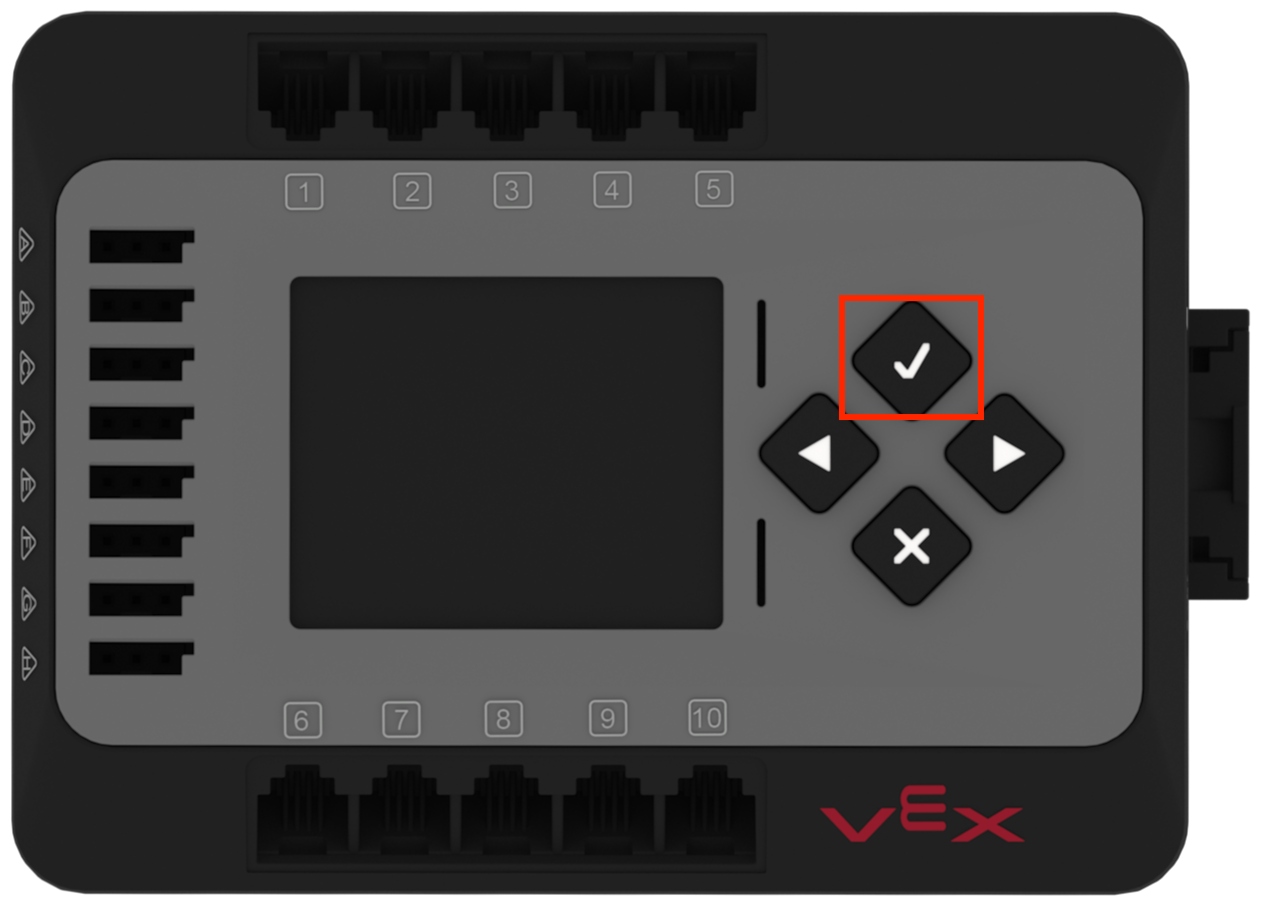

EXP Brain с выделенной кнопкой «Проверить».

Убедитесь, что аккумулятор EXP заряжен и подключен к EXP Brain.

Включите Brain, нажав кнопку Check на Brain.

Мозг подключен к ноутбуку с помощью USB-кабеля.

Подключите EXP к устройству с помощью кабеля USB-C.

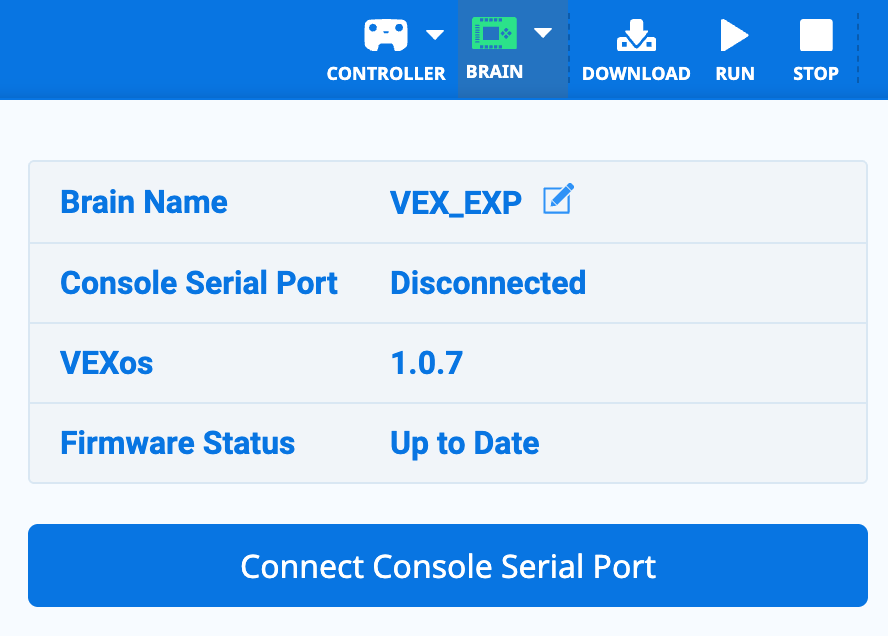

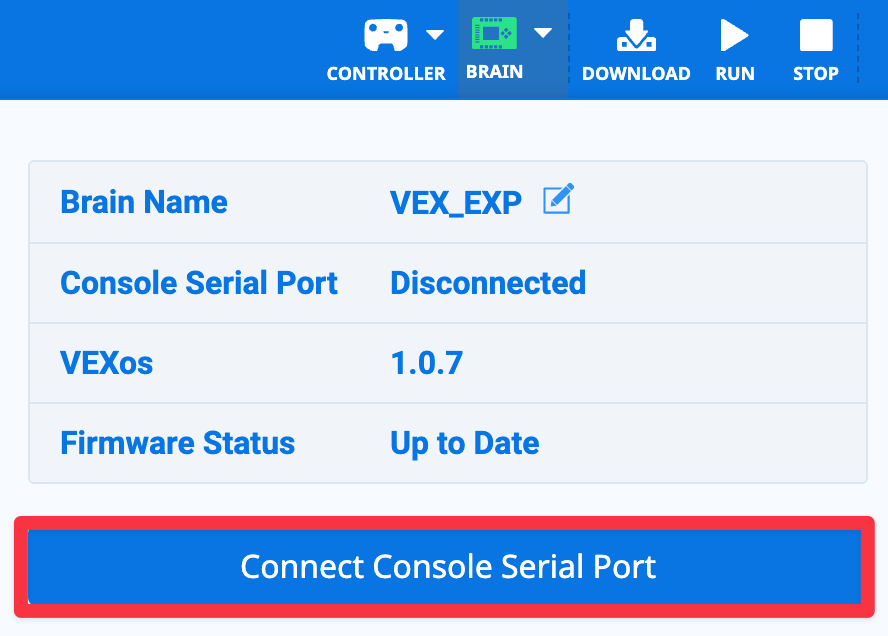

VEXcode EXP с открытым раскрывающимся меню «Мозг» и уже подключенным Мозгом. Состояние последовательного порта консоли — «Отключено», а кнопка ниже гласит «Подключить последовательный порт консоли».

Убедитесь, что EXP подключен к устройству через первый последовательный веб-порт. Более подробную информацию об этом процессе подключения можно найти в статье для вашего устройства:

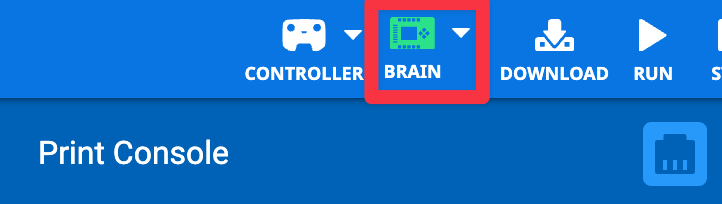

Панель инструментов VEXcode EXP с выделенным зеленым значком «Мозг», указывающим на то, что «Мозг» подключен.

После подключения Brain к первому последовательному веб-порту выберите зеленый значок Brain.

VEXcode EXP с открытым раскрывающимся меню «Мозг» и уже подключенным Мозгом. Состояние последовательного порта консоли — «Отключено», а кнопка ниже выделена и имеет вид «Подключить последовательный порт консоли».

Выберите Подключить последовательный порт консоли.

macOS/Хромбук

Окна

Выберите каждое изображение выше, чтобы увеличить его.

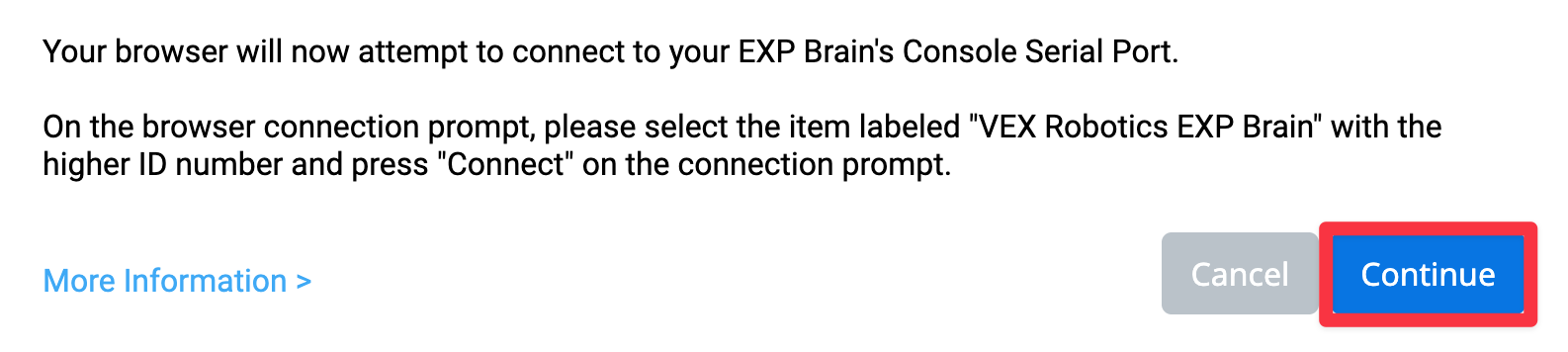

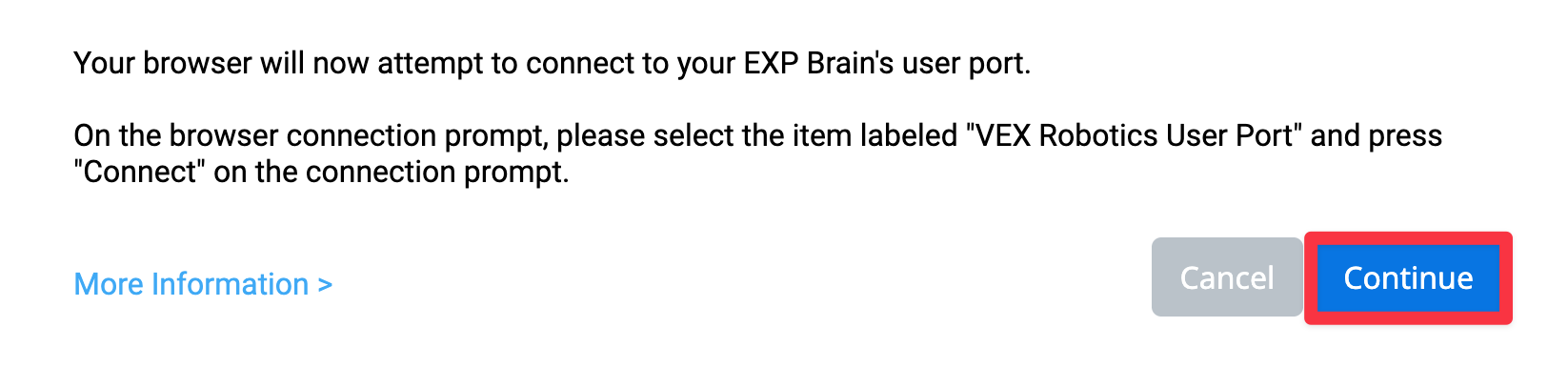

Появится подсказка в зависимости от вашего устройства. Выбрать Продолжить.

macOS/Хромбук

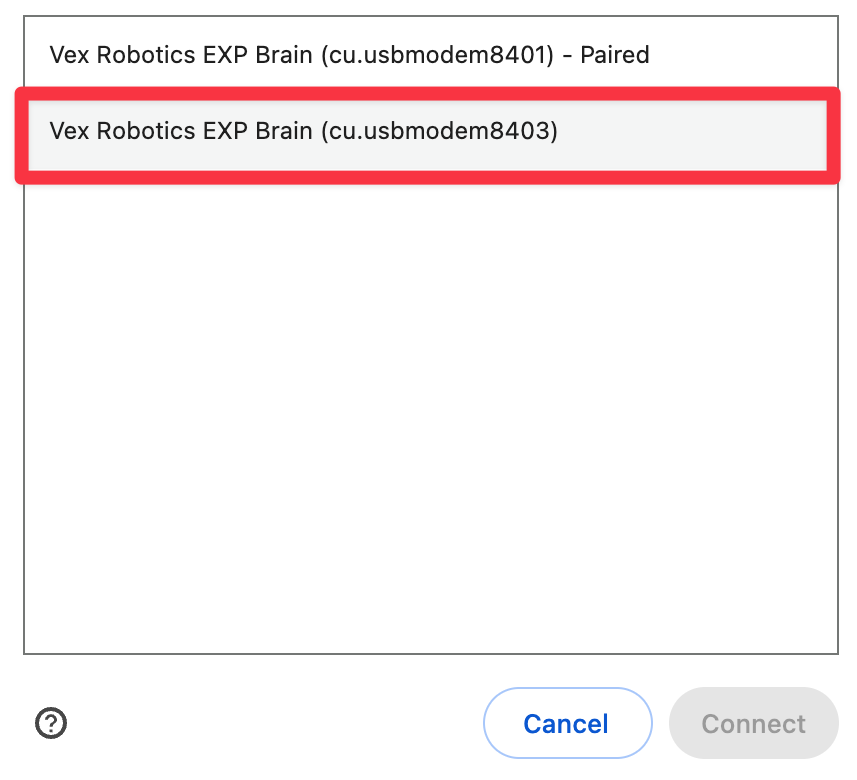

Окно подключения браузера macOS или Chromebook с двумя пунктами под названием VEX Robotics EXP Brain. Один элемент уже сопряжен и имеет идентификационный номер 8401, а другой имеет идентификационный номер 8403. Элемент с идентификатором 8403 выделен.

Окна

Окно подключения браузера Windows с двумя перечисленными пунктами. Первый элемент — это порт пользователя Vex Robotics, а второй — порт связи Vex Robotics, и они уже сопряжены. Выделен элемент под названием Vex Robotics User Port.

Выберите каждое изображение выше, чтобы увеличить его.

macOS/Chromebook: Выберите EXP с НАИБОЛЬШИМ ID-номером из списка доступных Brains. Самый низкий номер идентификатора уже будет связан.
Windows: Выберите Пользовательский порт. Порт связи уже будет сопряжен.

macOS/Хромбук

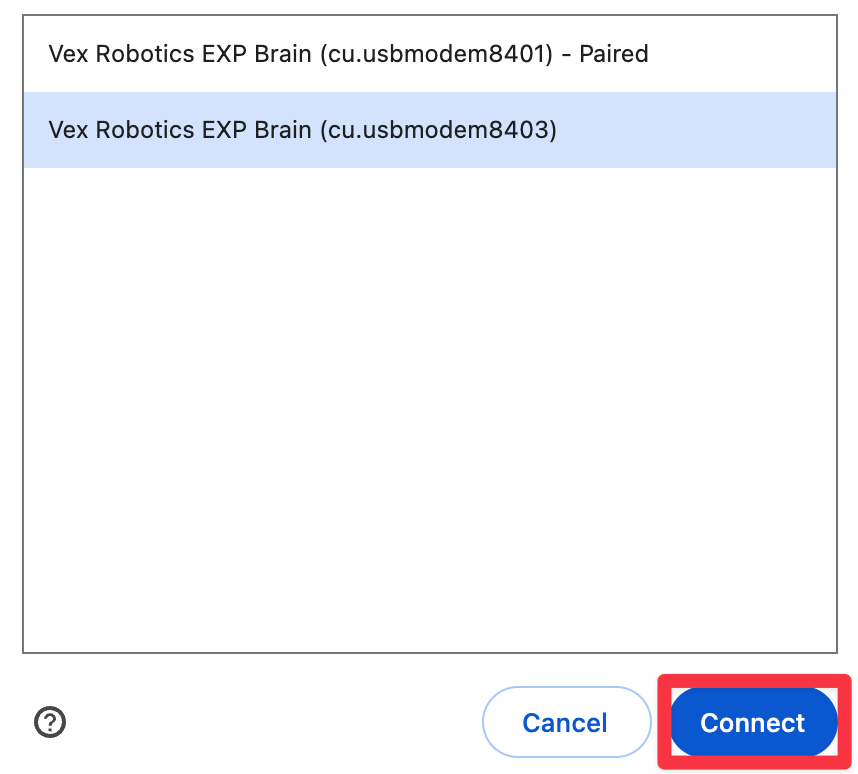

Окно подключения браузера macOS или Chromebook, в котором выбран элемент с идентификационным номером 8403. Ниже выделена кнопка «Подключиться».

Окна

Окно подключения браузера Windows с выбранным пунктом «Порт пользователя Vex Robotics». Кнопка «Подключиться» ниже выделена.

Выберите каждое изображение выше, чтобы увеличить его.

Выберите Подключить как только ваш выбор будет выделен.

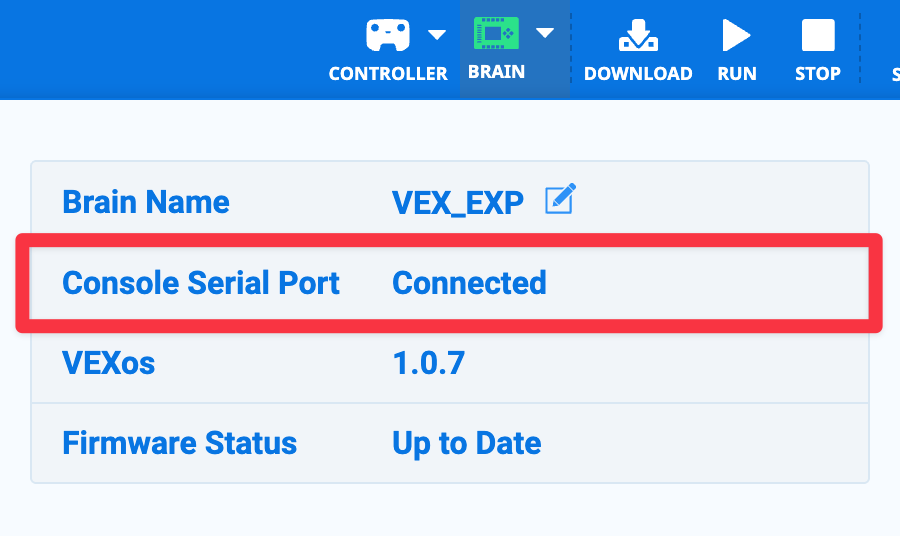

VEXcode EXP с открытым выпадающим меню «Мозг» и подключенным Мозгом. Статус последовательного порта консоли отображается как «Подключен» и подсвечивается.

После успешного подключения последовательный порт консоли будет отображаться как Подключен. Теперь консоль печати будет доступна для использования.

Отключение от последовательного порта консоли

Чтобы отключить устройство от EXP, отсоедините кабель USB-C от устройства или Brain.

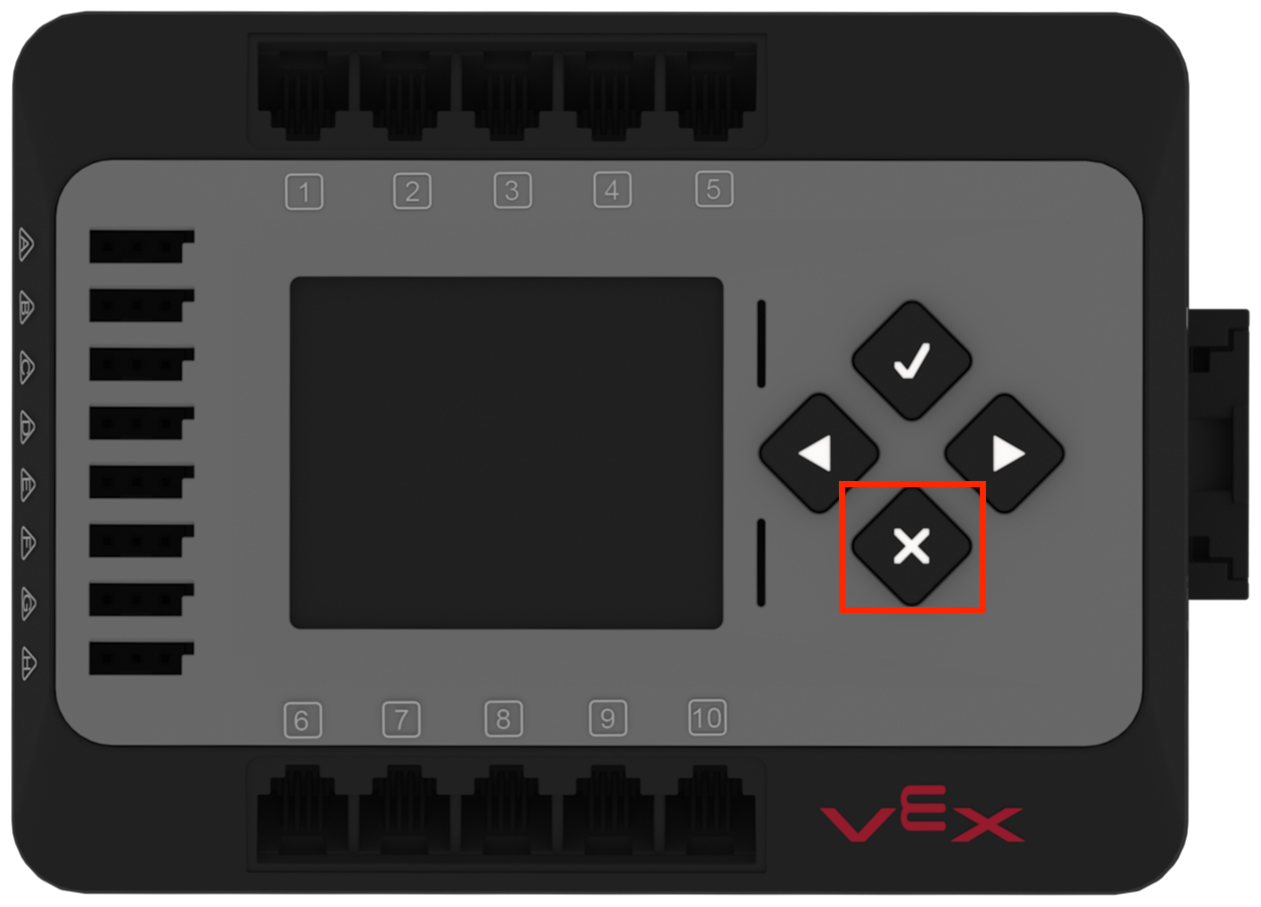

Включен EXP Brain с выделенной кнопкой X.

Вы также можете отключить EXP от веб-версии VEXcode EXP, выключив Brain.

Выключите Brain, удерживая кнопку X до тех пор, пока экран Brain не погаснет.

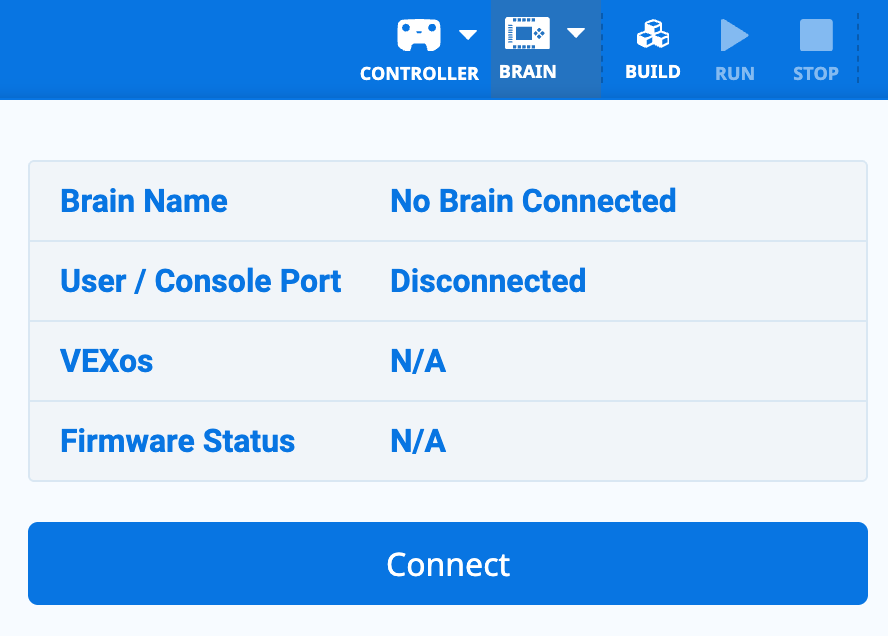

VEXcode EXP с открытым выпадающим меню «Мозг», но без подключенного «Мозга».

Оба вышеописанных метода отключат EXP Brain от последовательных веб-портов, при этом значок Brain станет белым.
