Модуль VEX CTE Workcell предназначен для имитации реальных применений производственных модулей в производственной отрасли. Змеевиковый конвейер является одной из наиболее часто используемых конвейерных систем для сборки и транспортировки материалов. Выполняя задания, вы можете собрать собственные змеевидные цепи, выходящие за рамки показанных в инструкциях по сборке.
Обратите внимание, что представленный ниже пример основан на стандартной схеме змеевикового конвейера. Этот же процесс можно применить к конвейерам любой конфигурации.

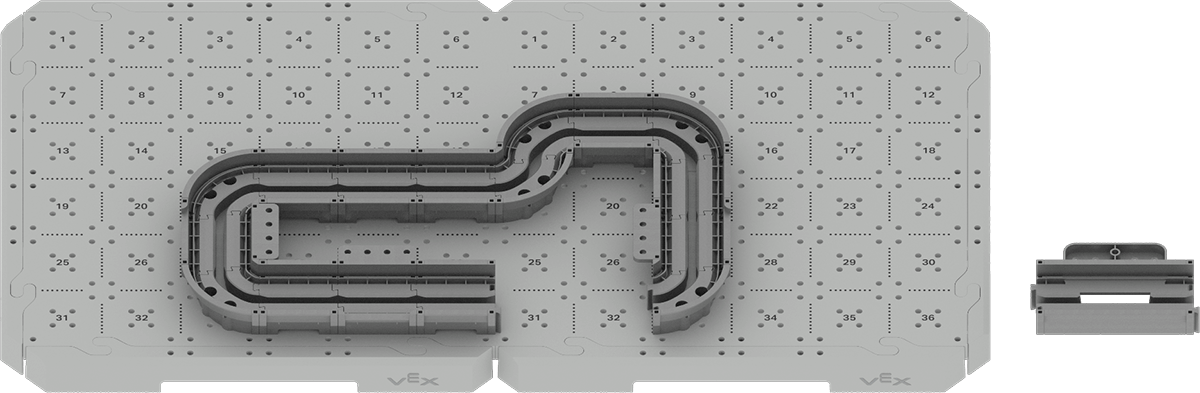

Сначала соберите необходимые детали змеевидного конвейера, чтобы получилась нужная вам колея, и прикрепите ее к плитке CTE. Обратите внимание, что детали поворотной направляющей необходимо будет прикрепить к плиткам CTE с помощью винтов со звездообразным шлицем и низкопрофильных гаек.
Оставьте зазор в вашем индивидуальном змеевидном конвейере для змеевидного конвейера - приводного пути. Не прикрепляйте приводную дорожку к остальной части змеевикового конвейера.
Разложите цепной конвейер на собранном пути, чтобы увидеть, требуется ли больше или меньше цепей для требуемого расстояния. Цепь должна:
- Плотно прилегают к основанию частей гусеницы.
- Не допускать провисания в проеме для приводной дорожки.
- Не нужно растягивать, чтобы поместить в основание деталей гусеницы.
Отсоедините или прикрепите змеевиковый конвейер — соедините звенья цепи, пока не получите желаемую длину для вашего индивидуального змеевикового конвейера.
Соедините начало и конец змеевидного конвейера, чтобы получилась замкнутая цепь.
Для каждой используемой вами цепной конвейерной ленты вам понадобится платформа цепного конвейера.
Прикрепите платформы змеевикового конвейера к вашей цепи змеевикового конвейера.

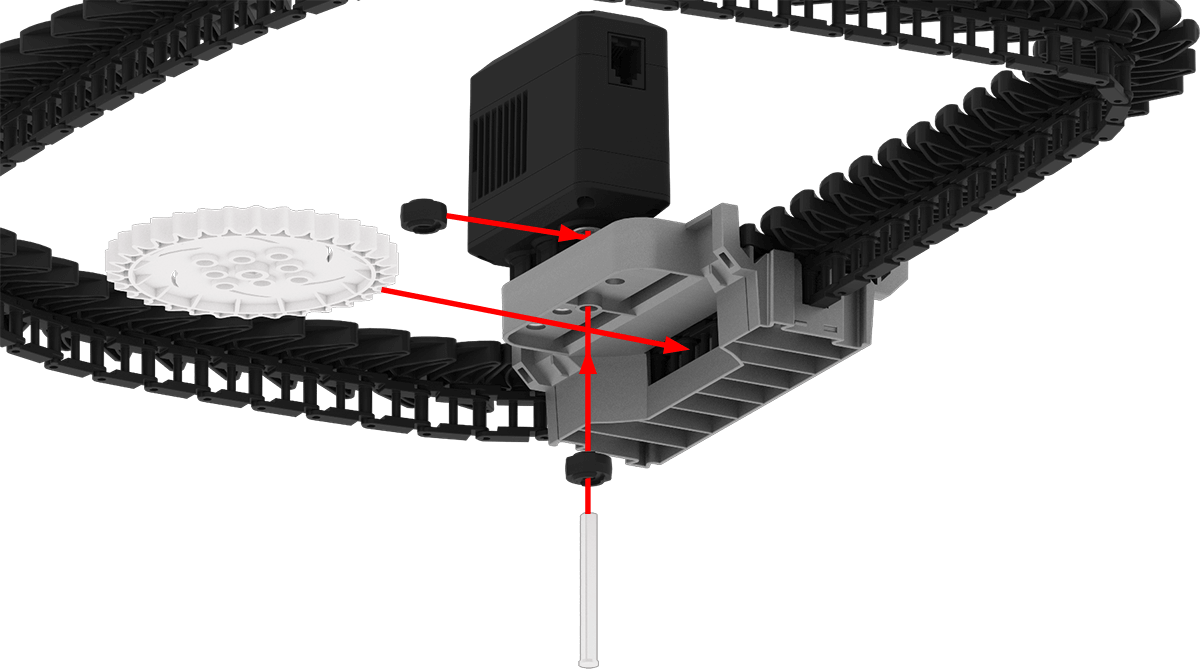

Поместите часть собранного змеевикового конвейера - цепи внутрь цепного змеевикового конвейера - приводной дорожки, прикрепленной к интеллектуальному двигателю.
Поместите одну резиновую втулку вала под двигатель Smart Motor.
Поместите 32-зубчатую звездочку в отверстие змеевикового конвейера - приводной дорожки.
Вставьте три вала с колпачками в звездочку, сверху наденьте другую резиновую втулку вала, чтобы закрепить детали на месте.
Прикрепите собранный змеевиковый конвейер - цепь и платформы с приводной дорожкой змеевикового конвейера к остальной части собранного змеевикового конвейера.
Ваш индивидуальный змеевидный конвейер готов!
