Конвейеры CTE Workcell разработаны для имитации функций и характеристик реальных конвейеров в производственной отрасли. Эти конвейеры могут использоваться для транспортировки дисков в различные секции рабочего модуля VEX CTE.

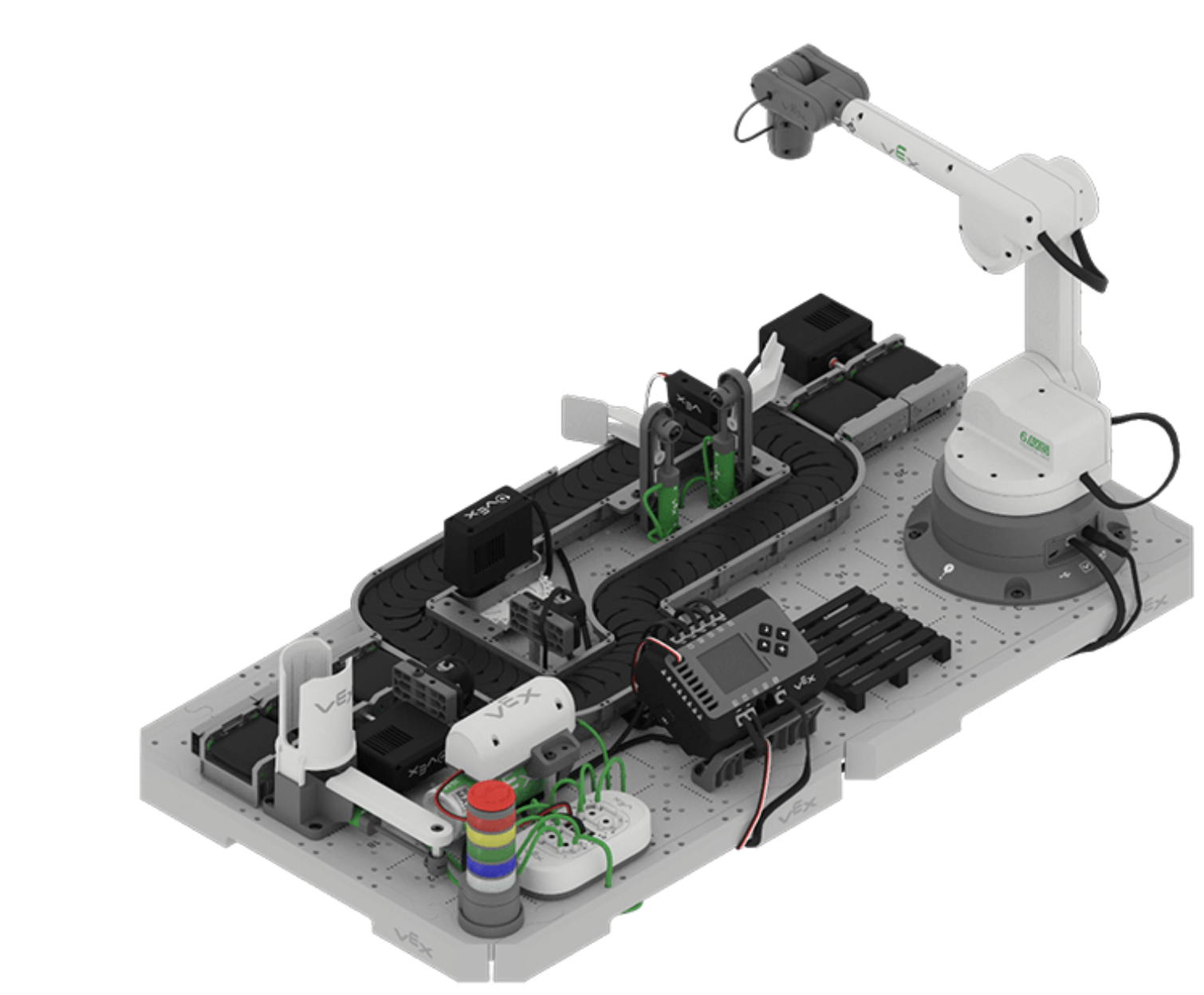

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая основные компоненты и их функции при обработке и транспортировке материалов.

В комплект CTE Workcell входят два типа конвейеров: Линейный конвейер и Змеевиковый конвейер. Более подробную информацию о каждом конвейере и его соответствующих компонентах можно найти ниже.

Инструкции по сборке линейных и змеевидных конвейеров в Инструкциях по сборке CTE.

Линейный конвейер

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая различные компоненты и их функции в составе оборудования.

Линейный конвейер предназначен для транспортировки материалов по прямой или линейно с помощью конвейерной ленты. В производственных процессах линейные конвейеры часто служат промежуточным звеном между более сложными секциями более крупного конвейера.

Схема, иллюстрирующая компоненты и работу конвейерной системы, подчеркивающая ее роль в профессиональном и техническом образовании, особенно в контексте промышленного применения.

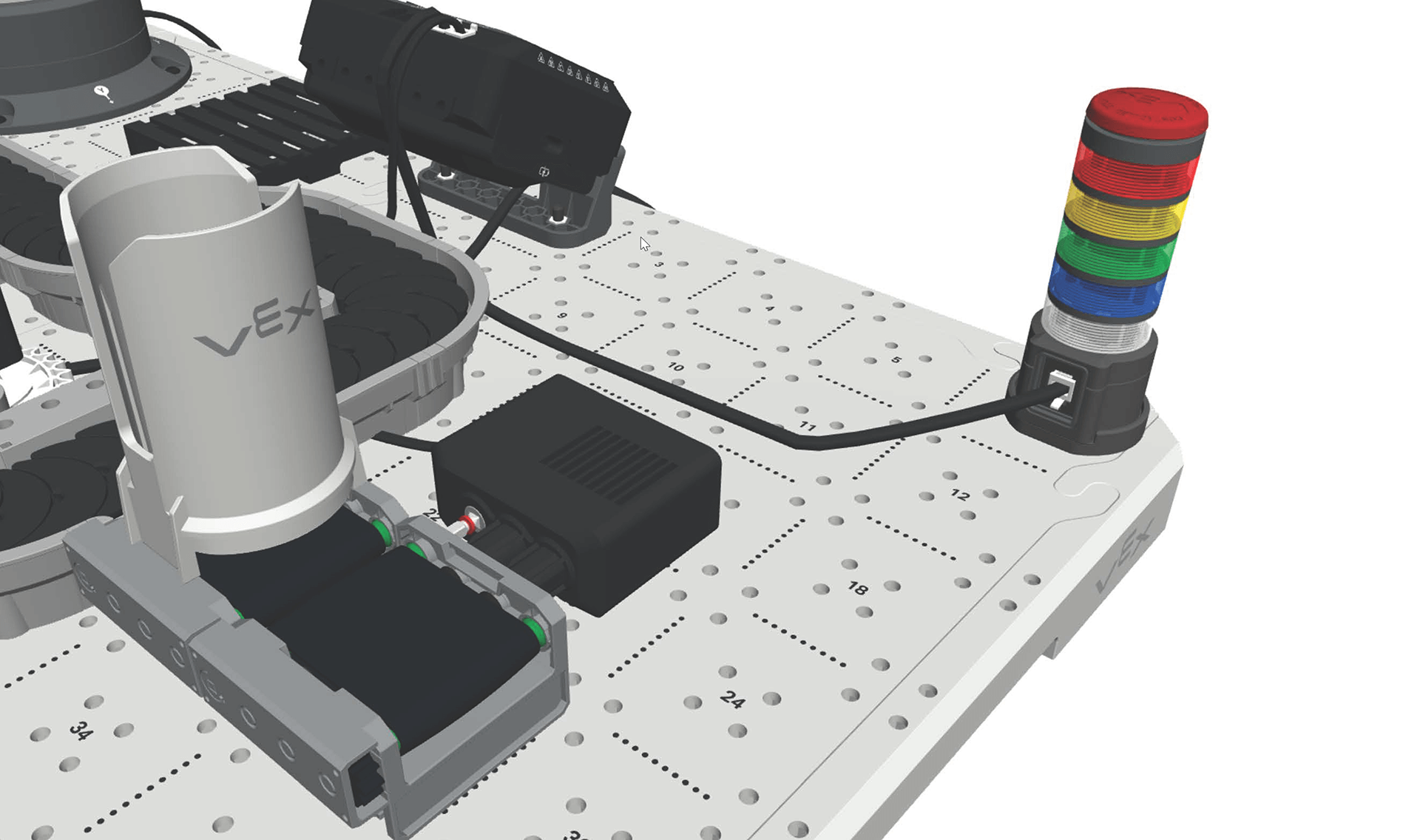

В рабочем модуле VEX CTE линейный конвейер служит точкой входа и выхода для дисков, перемещая их на более крупный змеевидный конвейер и с него. Загрузчик дисков может быть прикреплен к линейному конвейеру для загрузки дисков на рабочую ячейку.

Компоненты линейного конвейера

Линейный конвейер содержит следующие компоненты:

Диаграмма, иллюстрирующая различные типы конвейеров, используемых в профессионально-техническом образовании, с указанием их компонентов и функций в промышленных применениях.

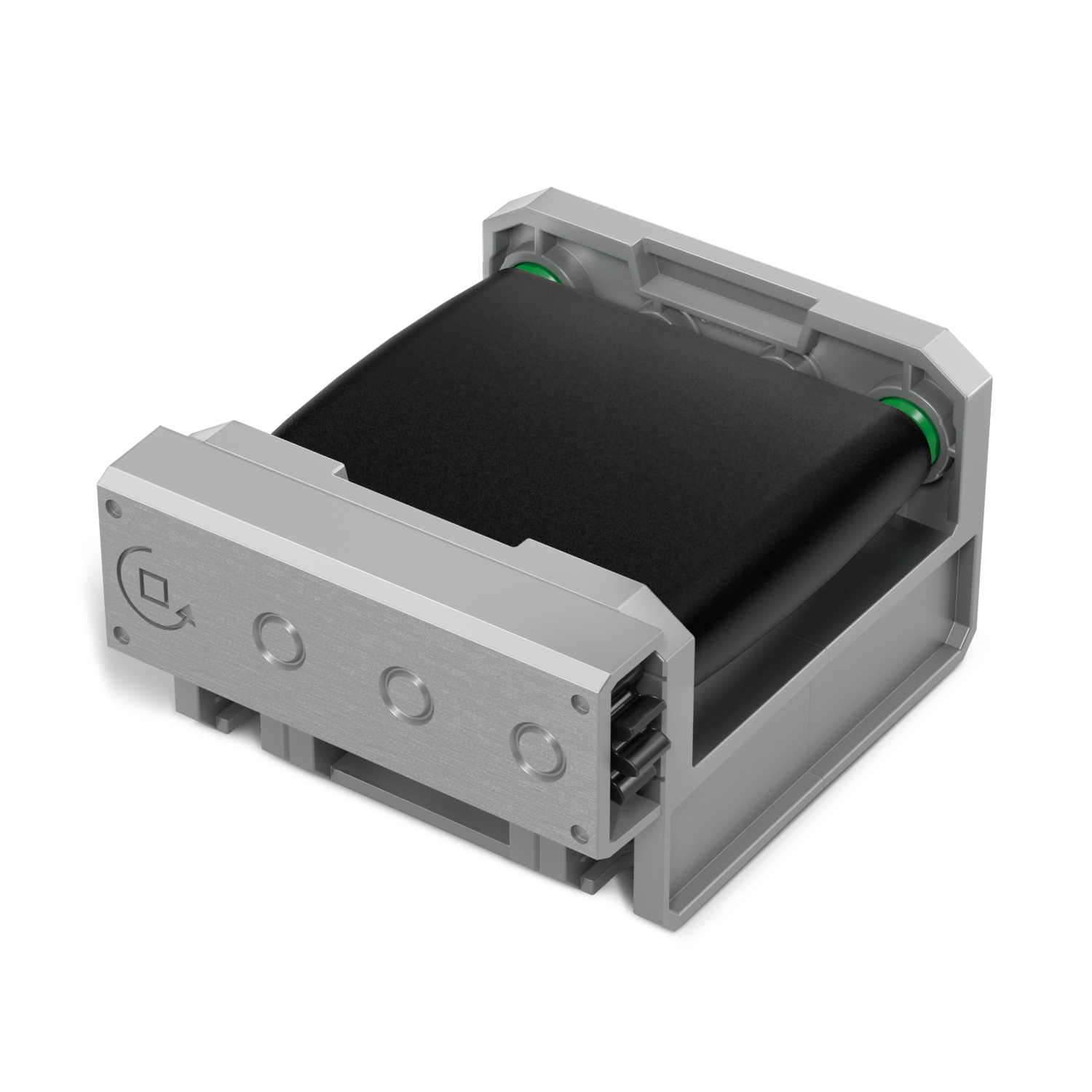

Линейный конвейер

Линейный конвейер состоит из конвейерной ленты, расположенной внутри опорной конструкции конвейера. Шестерни расположены внутри опорной конструкции. При подключении к двигателю эти шестерни вращаются, приводя в движение конвейерную ленту.

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая компоненты и компоновку конвейера для образовательных целей.

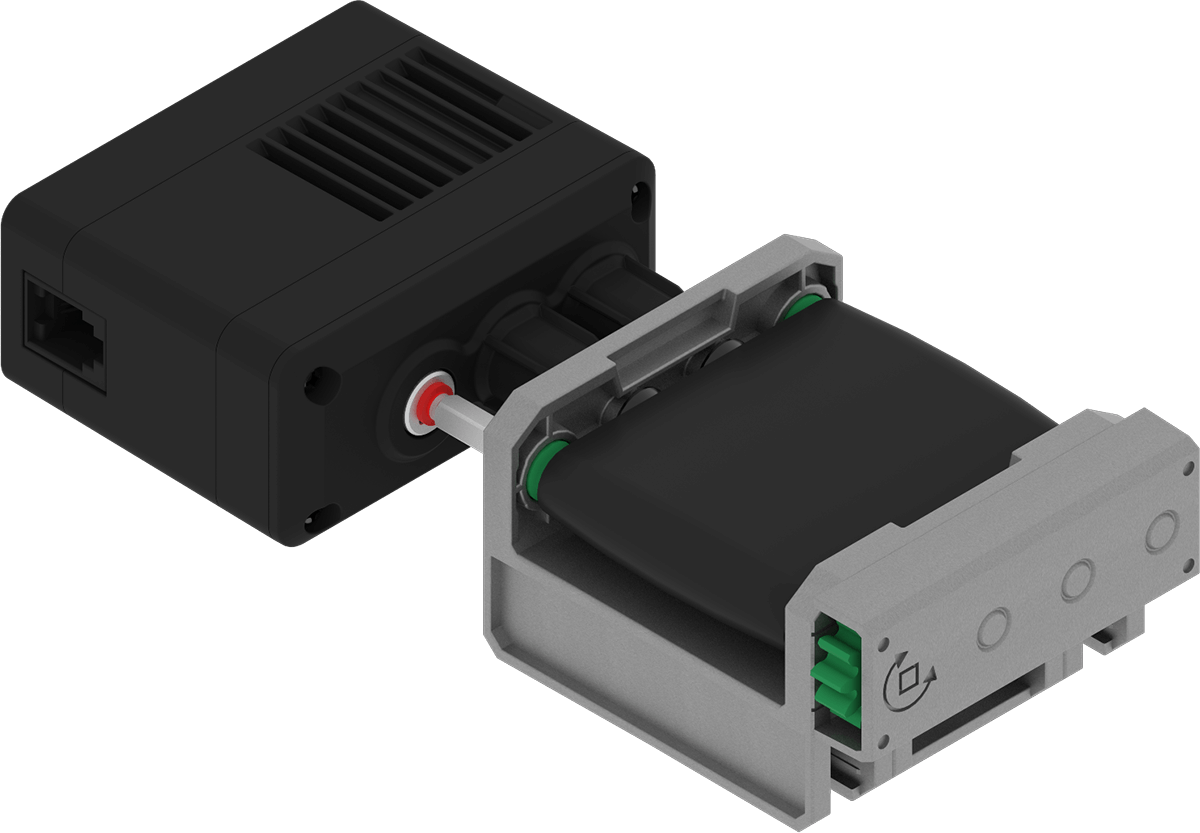

Для каждой системы линейного конвейера требуется подключить один линейный конвейер к двигателю мощностью 5,5 Вт. Двигатель вращает шестерни конвейера, заставляя ленту двигаться.

Схема, иллюстрирующая компоненты и работу конвейерной системы, имеющая отношение к профессиональному и техническому образованию, в частности, в контексте конвейерных технологий.

Загрузчик дисков

Загрузчик дисков удерживает диски в ожидании их выгрузки на конвейер. Дисковый загрузчик может использоваться либо с линейными конвейерами, либо с основанием питателя и дисковым питателем для подачи дисков с помощью пневматического управления.

Чтобы узнать больше о том, как пневматика может использоваться для автоматизации транспортировки и сортировки дисков, ознакомьтесь со статьей «Понимание пневматики CTE Workcell»

Змеевидный конвейер

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая основные компоненты и их функции, включая ремни, ролики и опорные конструкции.

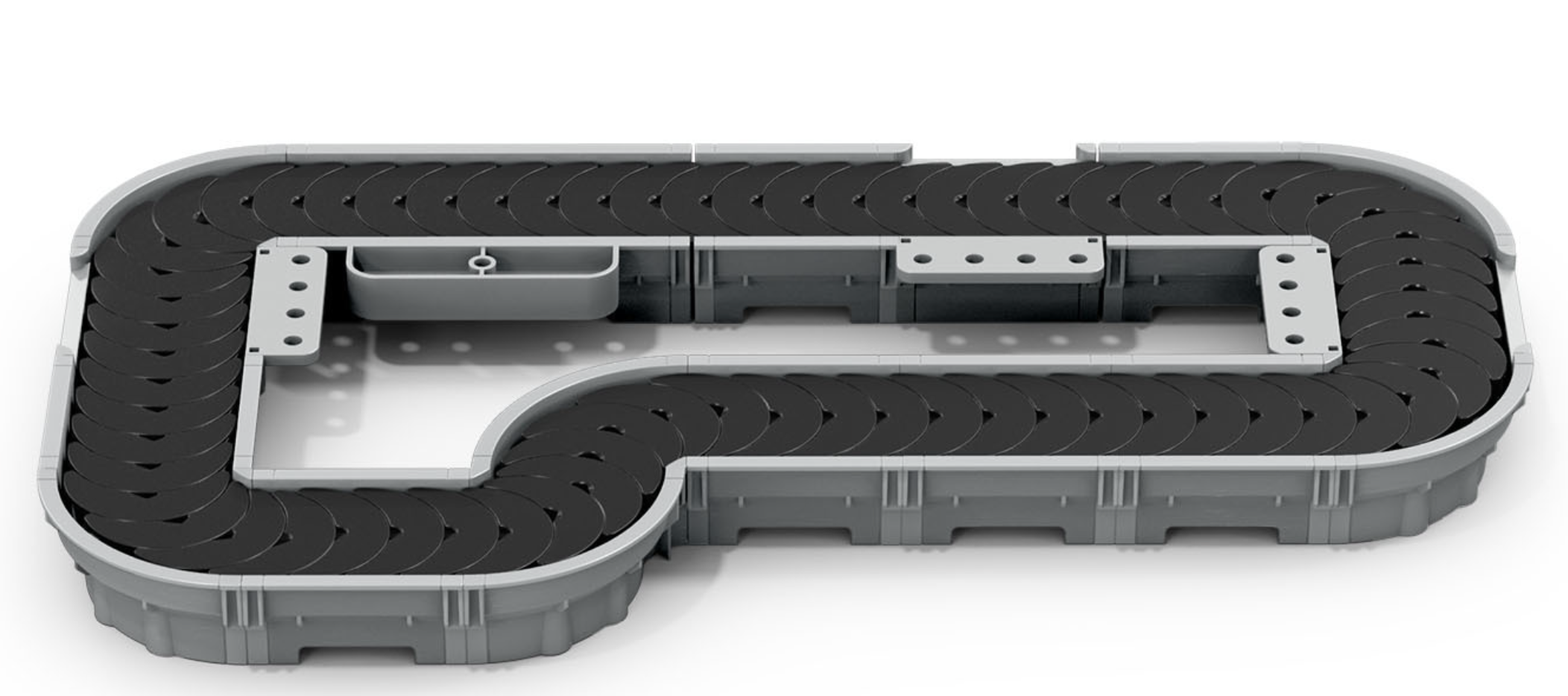

Змеевидный конвейер , также называемый змеевидным или спиральным конвейером, состоит из соединенных между собой лент и платформрасположенных в виде ряда изгибов и поворотов, напоминающих по форме змею. Эти конвейеры спроектированы таким образом, чтобы максимально эффективно использовать имеющееся пространство.

Компоненты змеевикового конвейера

Змеевиковый конвейер состоит из следующих компонентов:

Цепь и платформы

Цепь и платформы являются движущимися компонентами змеевидного конвейера.

Диаграмма, иллюстрирующая различные типы конвейеров, используемых в профессионально-техническом образовании, демонстрирующая их компоненты и функциональность в промышленных применениях.

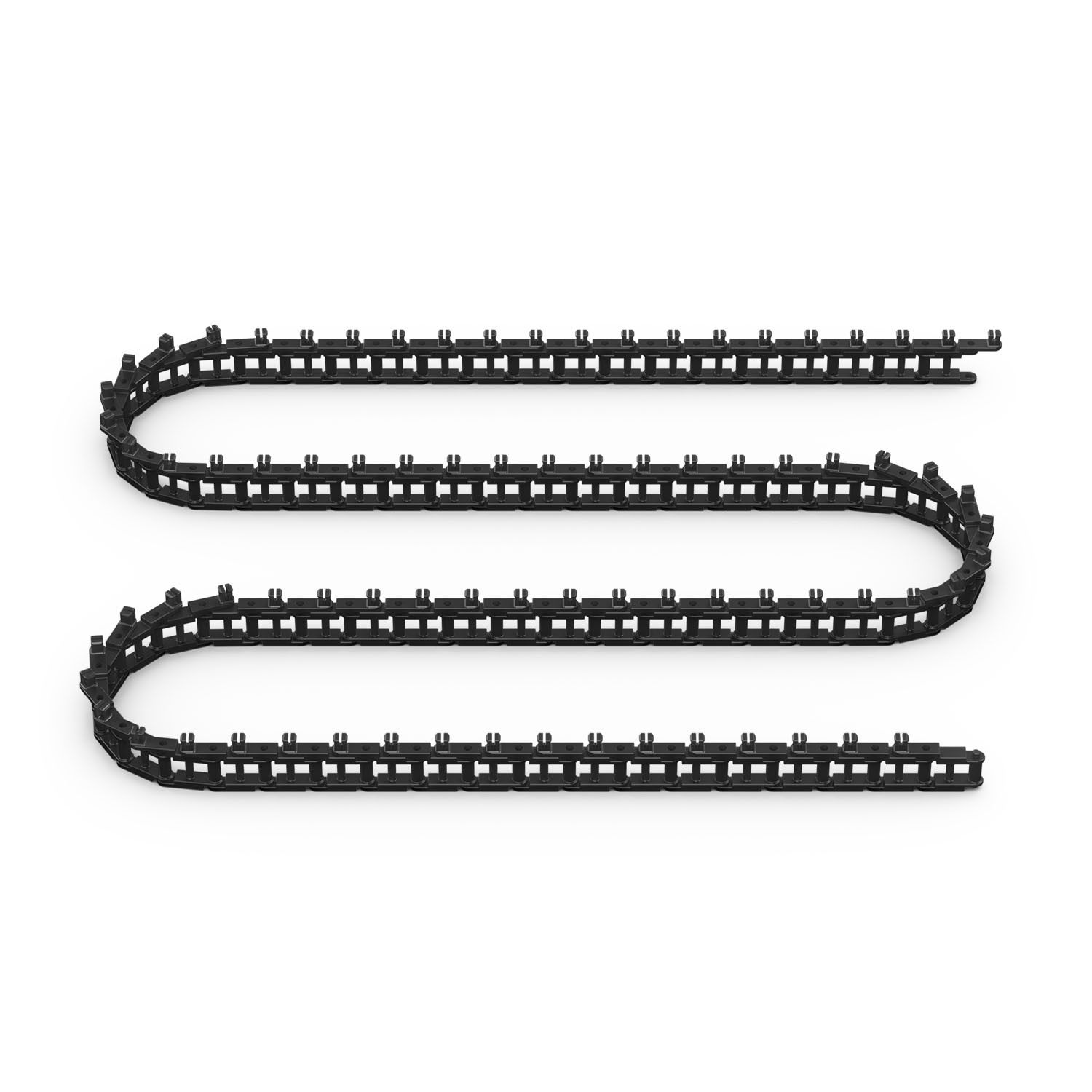

Конвейер цепной змеевиковый

Цепь состоит из соединенных между собой звеньев. Цепь в комплекте CTE Workcell изначально содержит 80 звеньев. Длину цепи можно изменять в соответствии с потребностями вашей сборки. Информацию об изготовлении собственного змеевидного конвейера см. в этой статье.

Цепь соединяет поверхность конвейера (платформы) с рельсами, включая звездочку, для управления движением конвейера.

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая основные компоненты и их функции при обработке материалов.

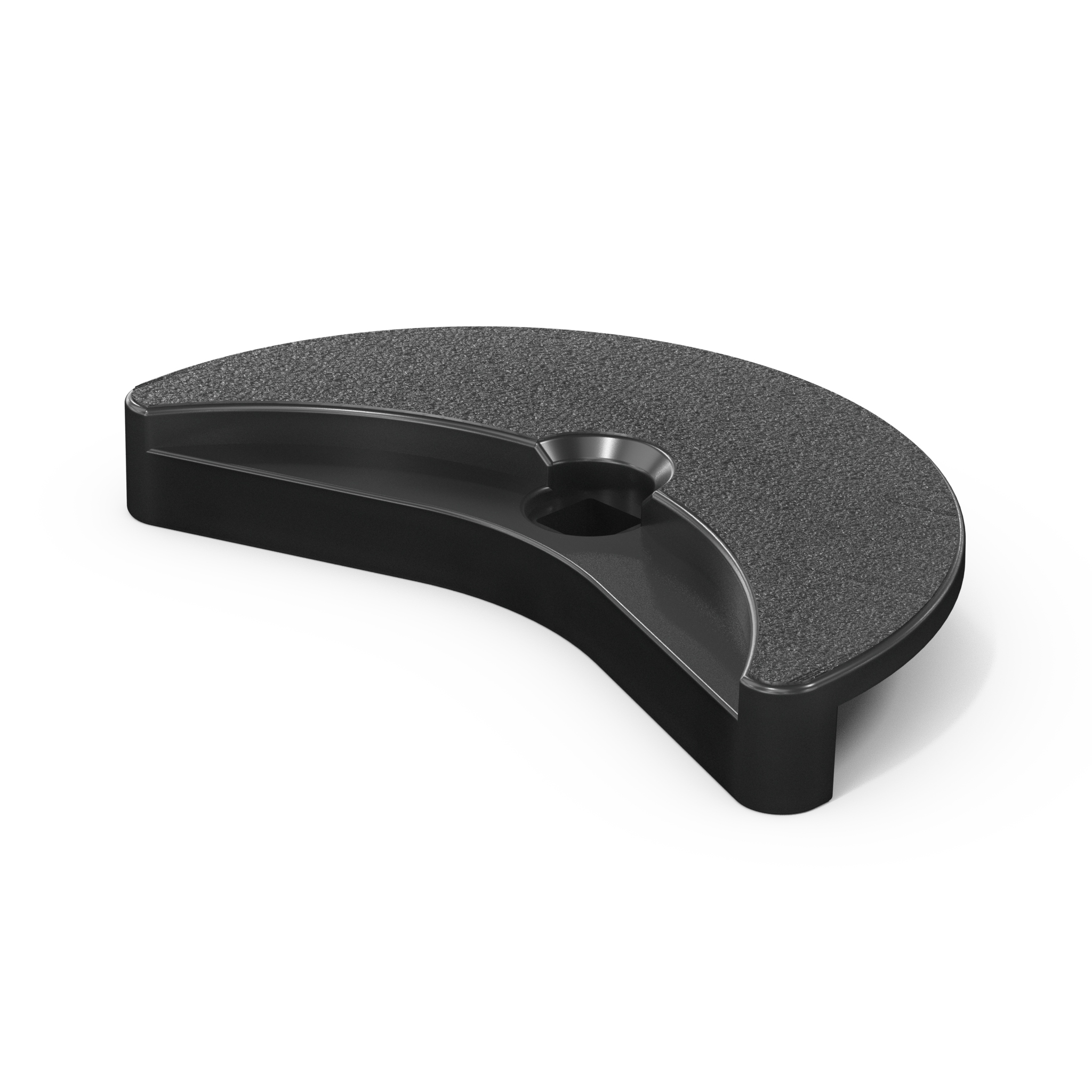

Змеевиковый конвейер - платформа

Змеевидный конвейер - Платформа - это поверхность конвейера, взаимодействующая с объектами. Эти детали защелкиваются на поверхности цепи.

Части трека

Детали пути представляют собой секции основания змеевидного конвейера, используемые для соединения устройств с конвейером, а конвейера с плитками CTE.

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая компоненты и работу конвейеров, включая ремни, ролики и опоры.

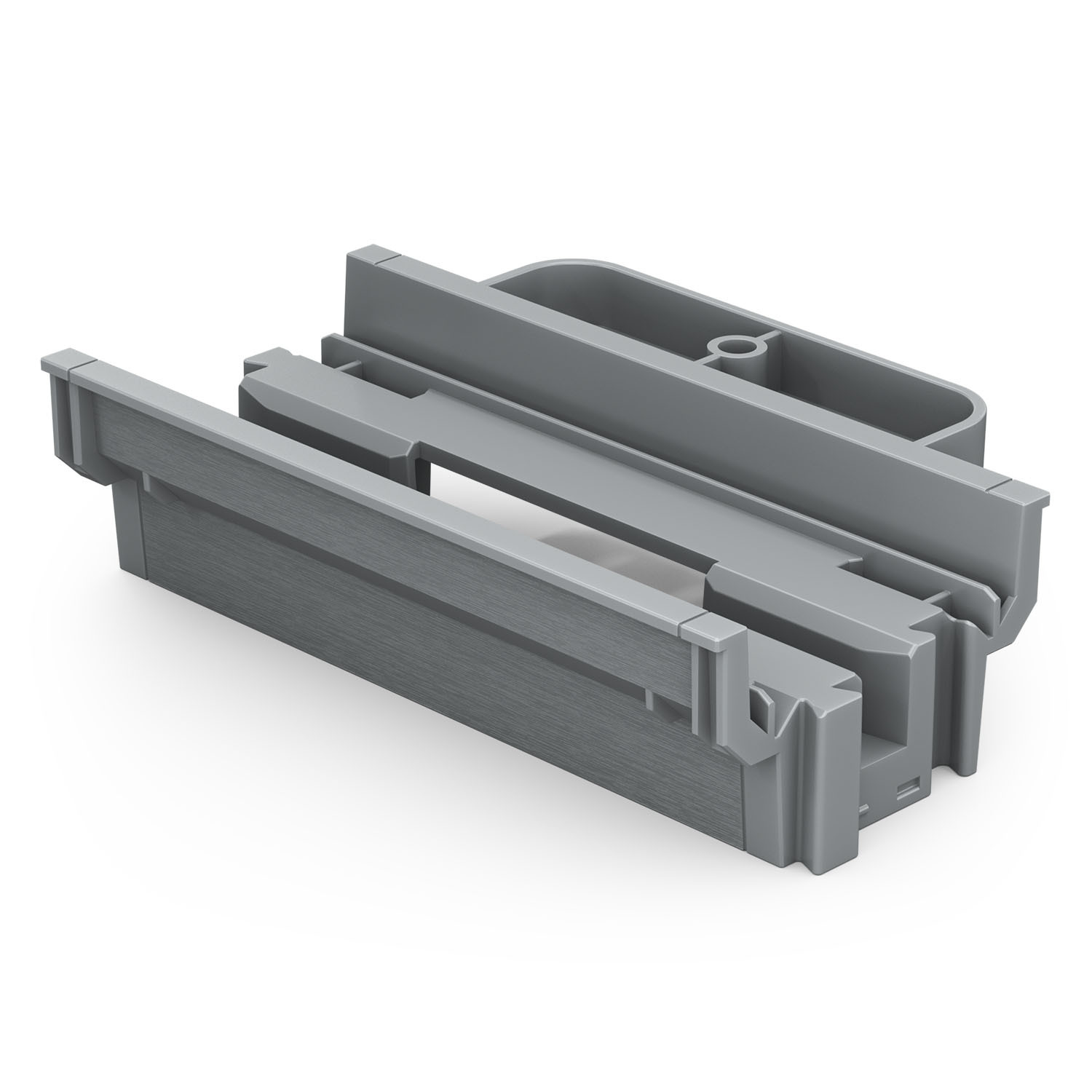

Серпантинный конвейер - Прямой путь

Прямолинейный конвейер — это часть конвейера, поддерживающая прямой путь.

Схема, иллюстрирующая компоненты и работу конвейерной системы, используемой в профессионально-техническом образовании, с указанием ключевых частей и их функций.

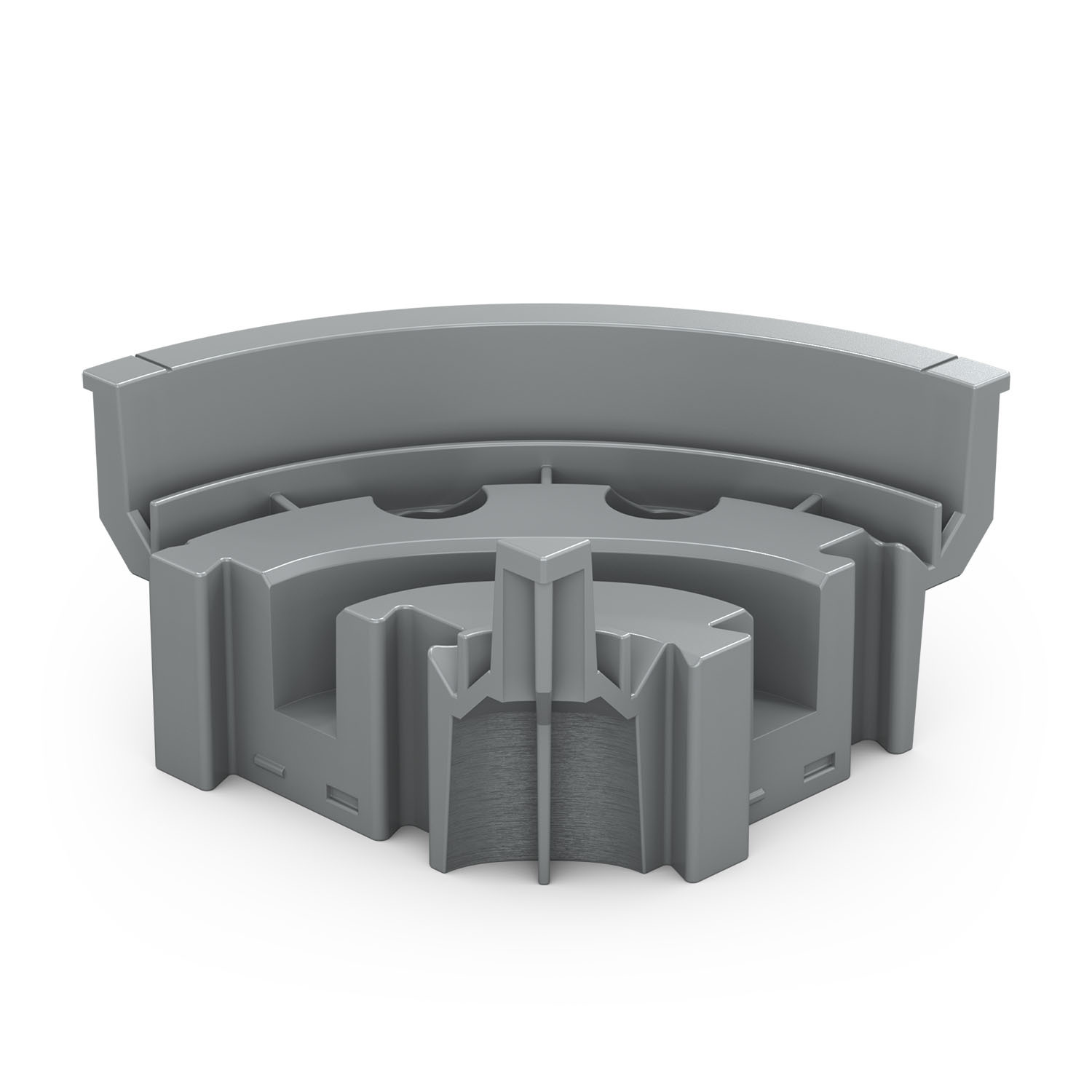

Змеевиковый конвейер - поворотный путь

Поворотный конвейер типа «змеевик» обеспечивает поворот конвейера на 90 градусов.

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая основные компоненты и их функции, включая ремни, шкивы и опорные конструкции.

Змеевиковый конвейер - приводной конвейер

Серпантинный конвейер с приводной дорожкой представляет собой деталь с местами крепления двигателя мощностью 5,5 Вт и звездочки. Они соединены с Цепью и приводят ее во вращение, что, в свою очередь, перемещает Платформы.

Схема конвейерной системы, используемой в профессионально-техническом образовании, иллюстрирующая различные компоненты и их функции, подчеркивающая важность конвейеров в промышленных применениях.

Змеевиковый конвейер - отводной путь

В конструкции змеевидного конвейера с отклоняющим устройством предусмотрено место для установки пневматической отклоняющей башни, позволяющей перенаправлять или сортировать предметы по разным маршрутам или направлениям в пределах большего конвейера. Другая сторона этого пути имеет отверстие для перемещения дисков с конвейера на другую систему.
