Обзор комплекта CTE Workcell

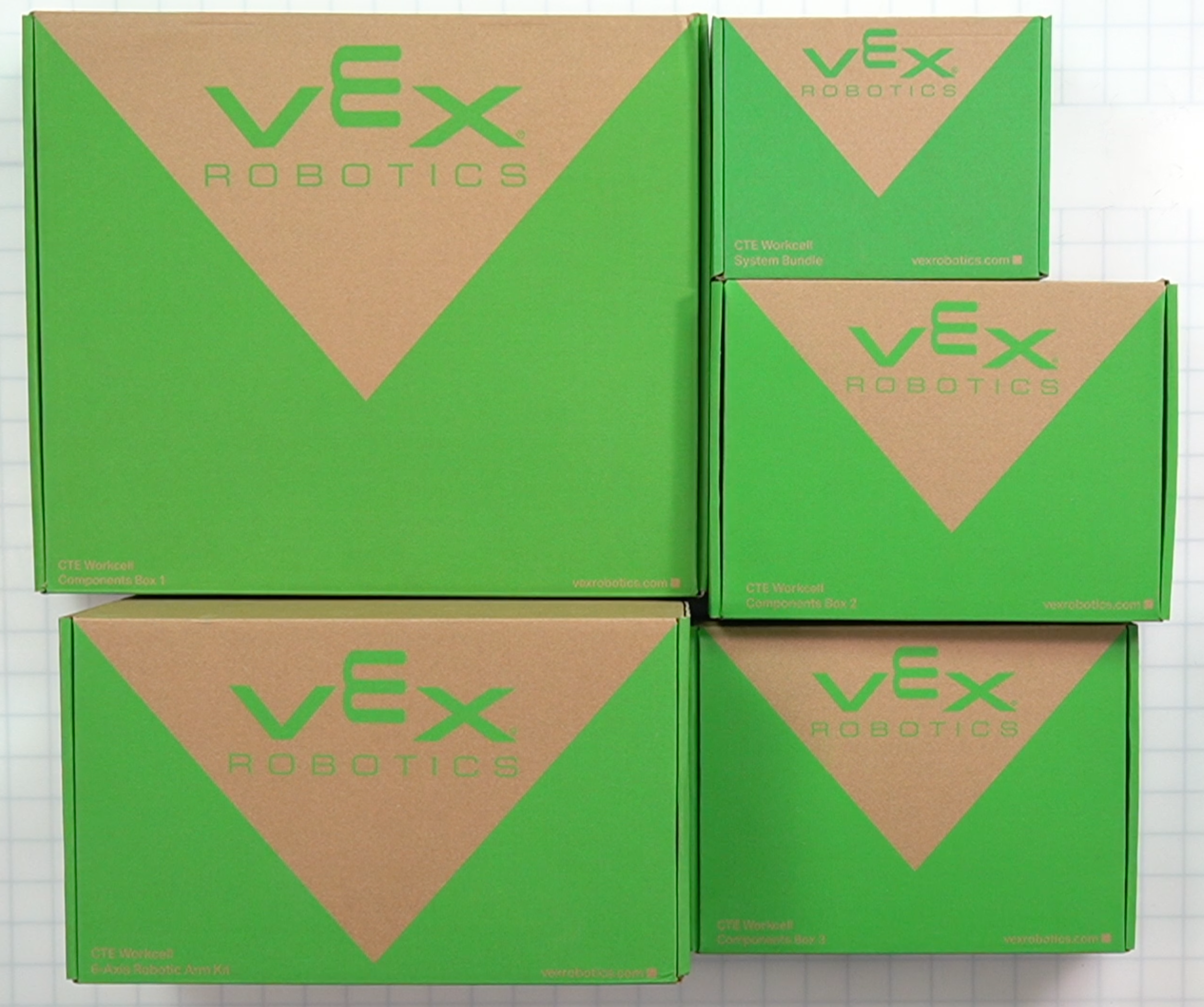

В комплект CTE Workcell входит множество деталей, упакованных в различные коробки и пластиковые пакеты. Понимание компонентов каждой коробки помогает быстро и эффективно находить детали. В следующей статье будет представлен обзор содержимого каждой коробки, к которой можно обращаться и использовать в классе.

Скриншот 07.06.2024 в 16.25.32.png

В этой статье описаны все элементы комплекта CTE Workcell Kit, упорядоченные по блокам, и представлена ​​следующая информация в виде таблицы слева направо:

  • Часть: Это название части. Используйте это для справки, следуя инструкциям по сборке CTE Workcell.
  • Фото: Это изображение детали. Используйте это в качестве справки при распаковке комплекта и сборке CTE Workcell.
  • Количество: Это количество каждой предоставленной детали. Используйте это, чтобы убедиться, что у вас есть правильное количество деталей в каждом месте в корзине или лотке при распаковке.
  • Назначение: В этом столбце представлена ​​информация о том, как деталь или детали в этом наборе, сумке или коробке будут использоваться в сборках CTE и/или лабораторных модулях CTE STEM.
  • Местоположение: Это изображение коробки с указанием места, где можно найти деталь. Эта информация также может быть полезна при создании рабочей ячейки CTE, если необходимо напоминание о том, где находится деталь.

Комплект 6-осевого роботизированного манипулятора

Скриншот 07.06.2024 в 16.26.06.png

Часть Фото Количество Цель Расположение

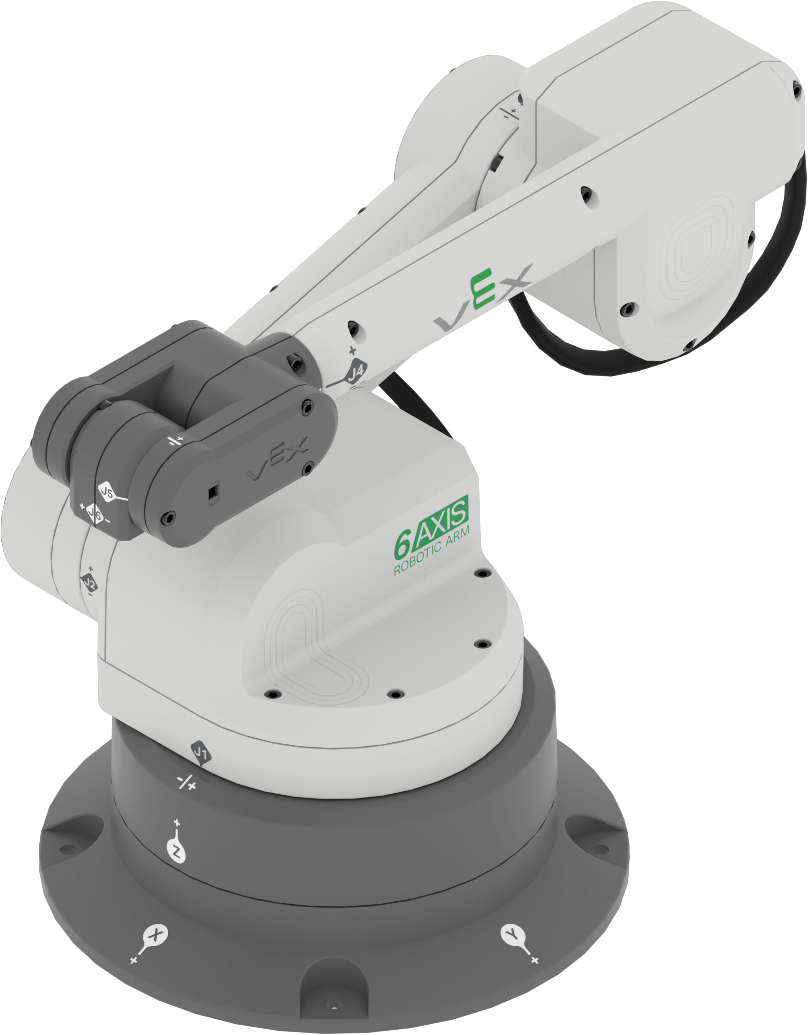

6-осевой роботизированный манипулятор изображение 1 Используется для моделирования реальных концепций промышленной робототехники.

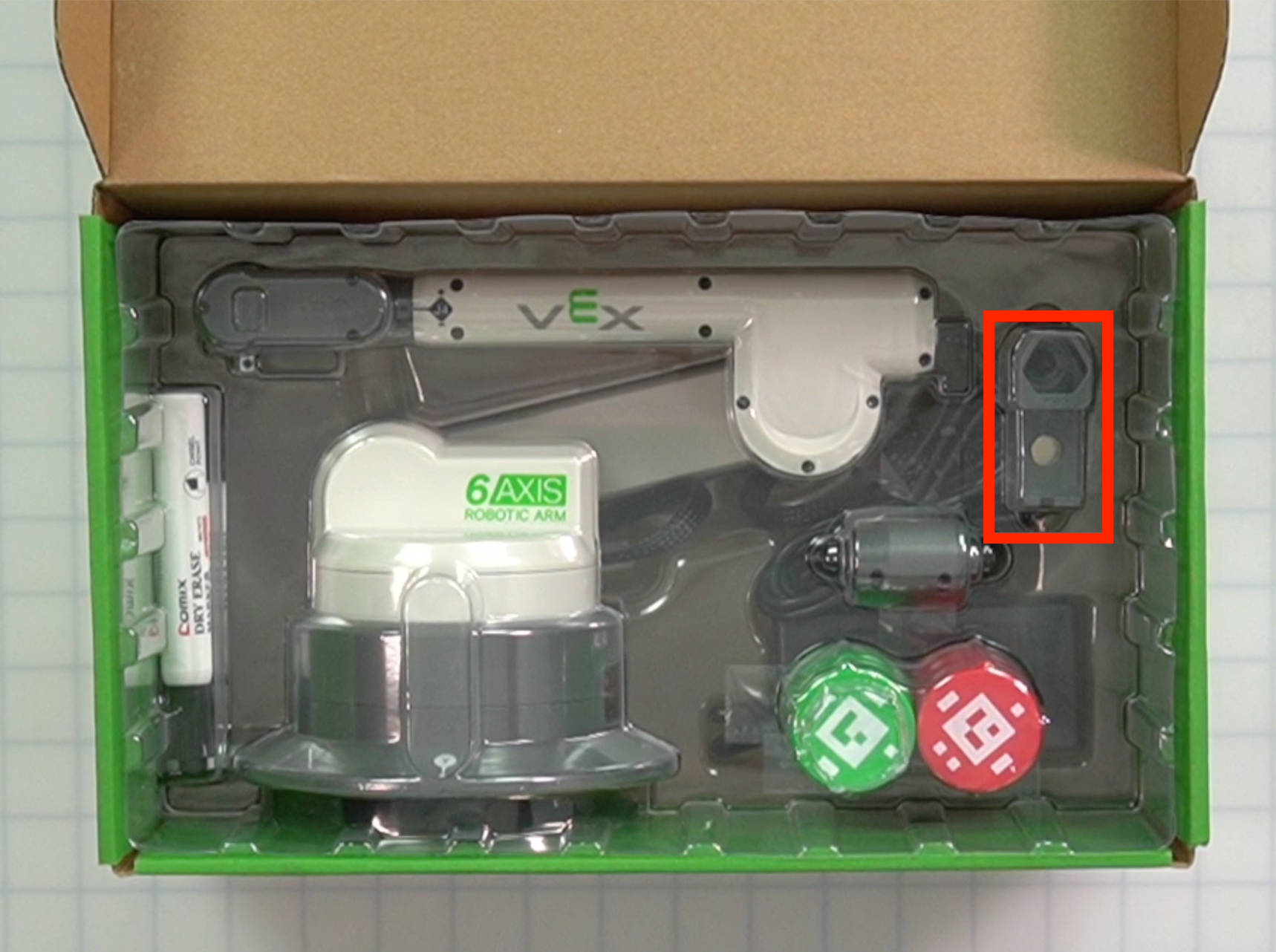

изображение местоположения

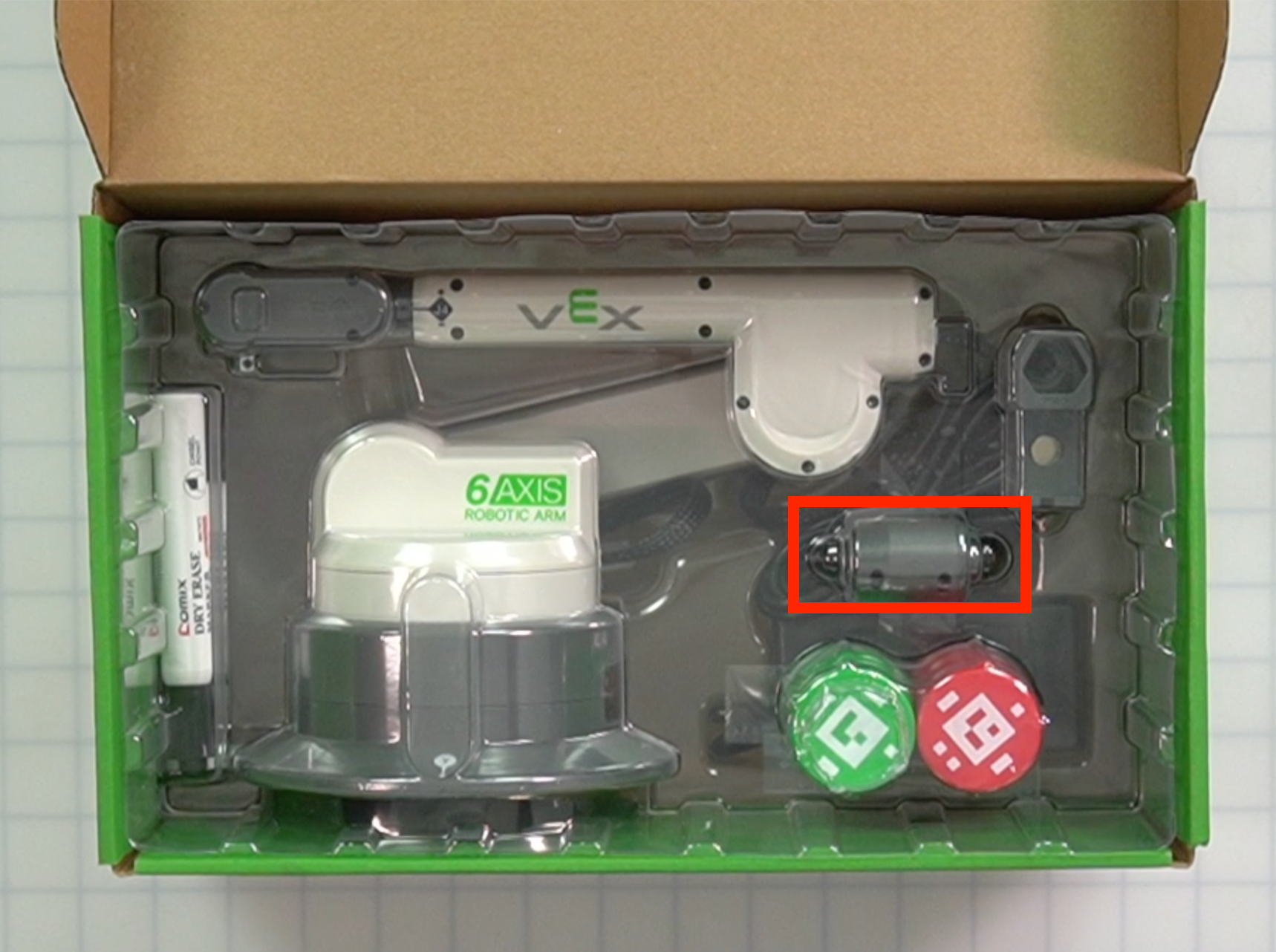

Инструмент для захвата магнита изображение 1 Один из концевых эффекторов, используемый с 6-осевым рычагом для захвата дисков и кубов.

изображение местоположения

Инструмент для держателя ручки изображение 1 Один из концевых эффекторов, используемый с 6-осевым рычагом для удержания маркера на доске.

изображение местоположения

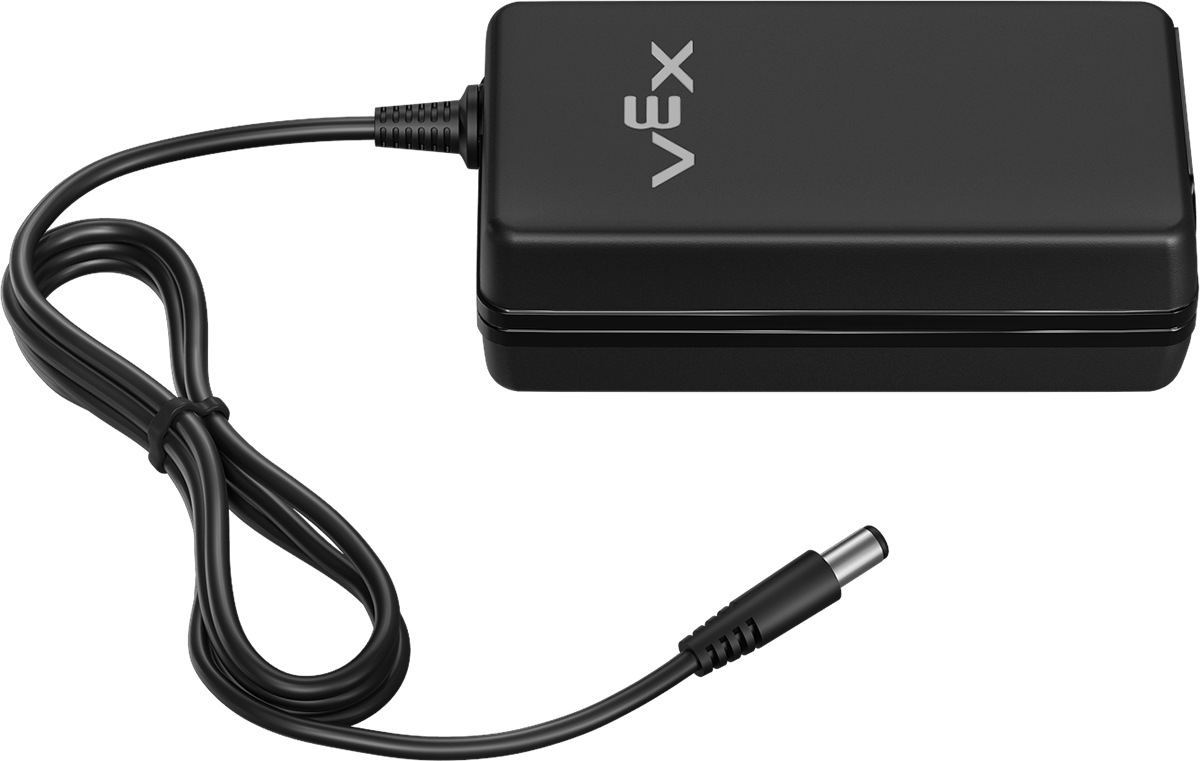

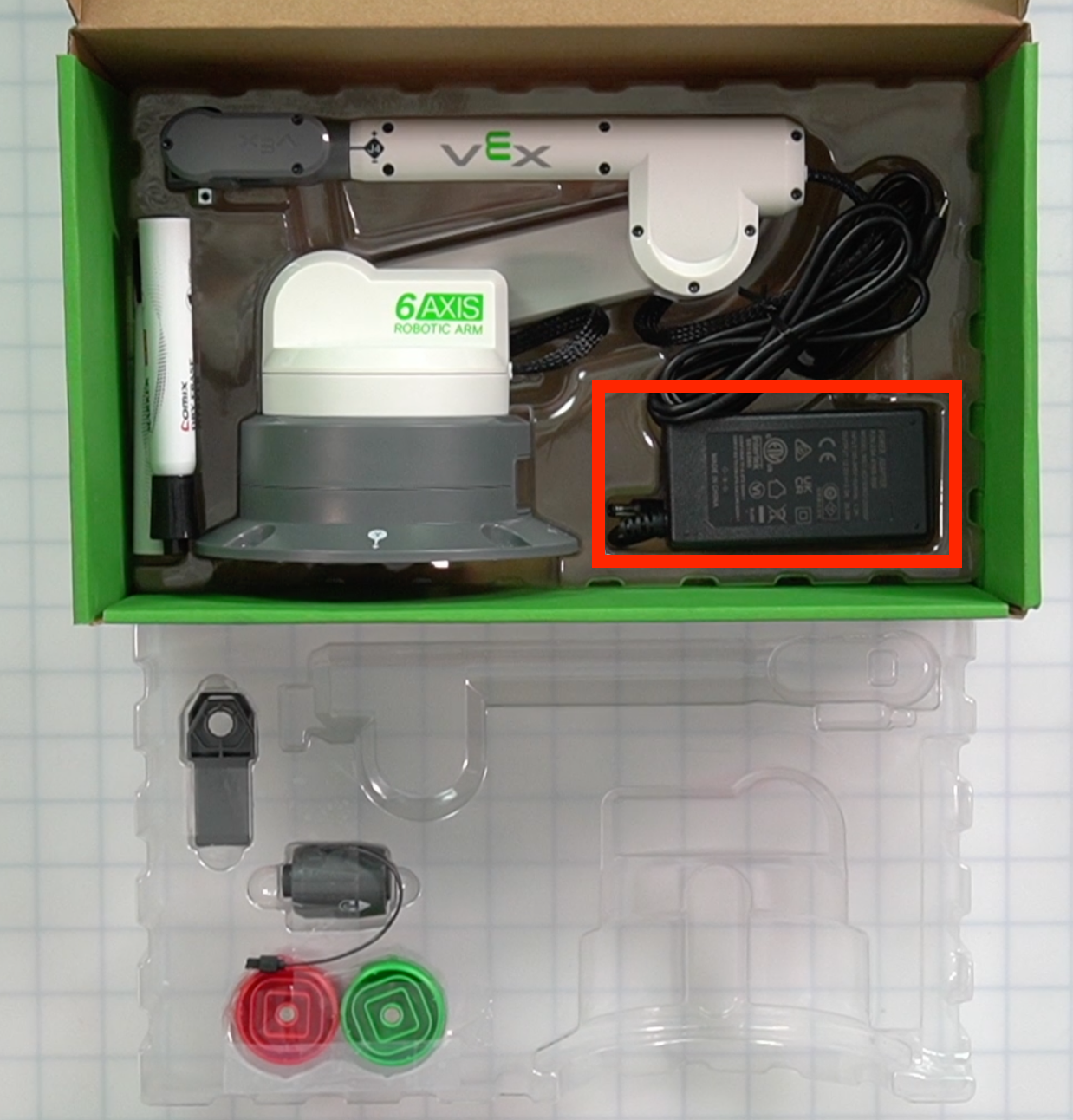

Блок питания изображение 1 Используется с кабелем питания для питания 6-осевого рычага.

изображение местоположения

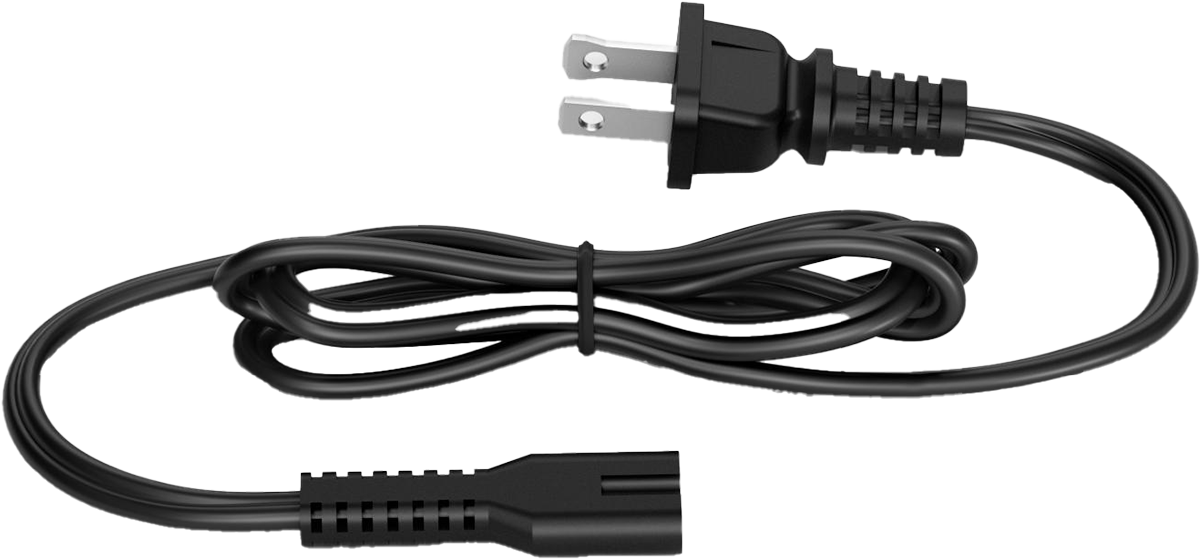

Кабель питания изображение 1 Используется с адаптером питания для питания 6-осевого рычага.

изображение местоположения

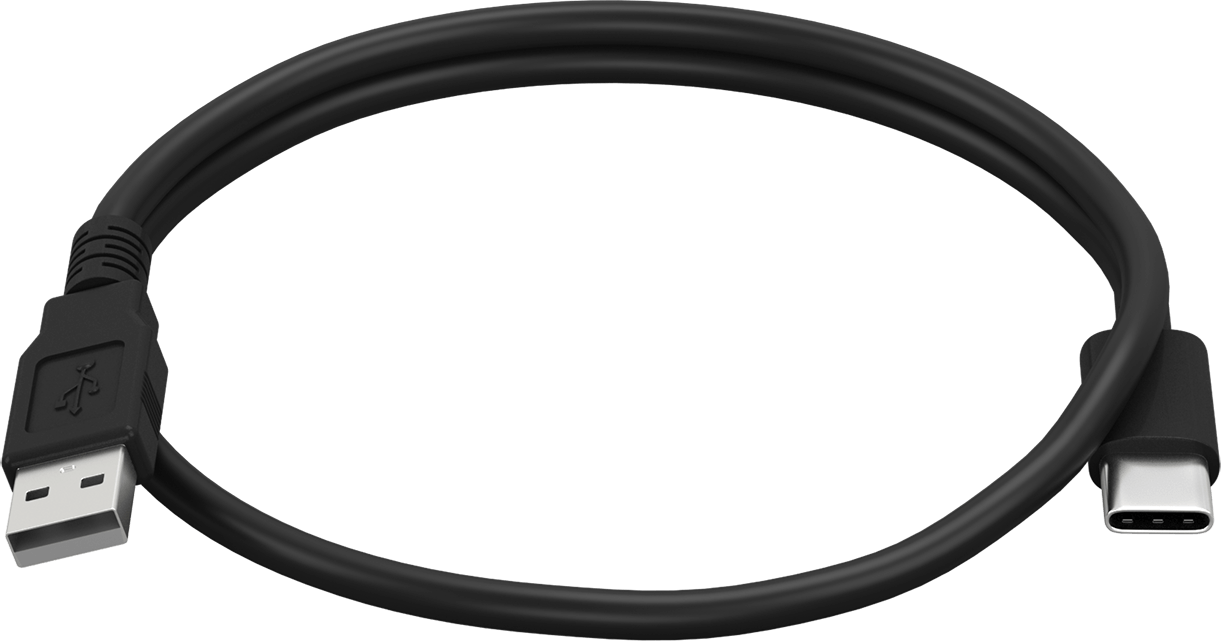

USB-кабель (переменный ток) изображение 1 Для подключения 6-осевого манипулятора или EXP Brain к компьютеру. Также используется для зарядки аккумулятора.

изображение местоположения

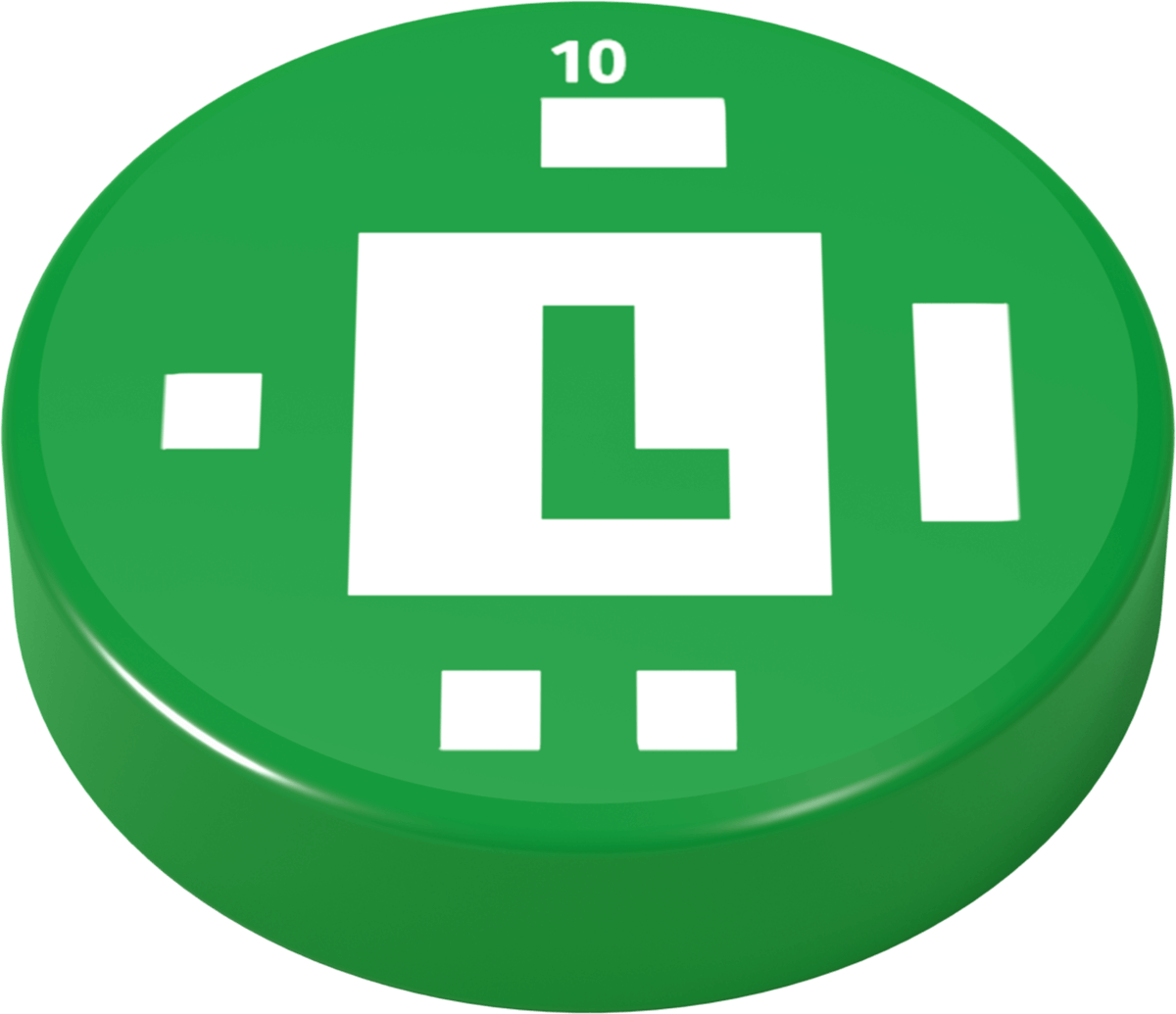

Зеленый диск изображение 5

Используется в деятельности по моделированию объектов в условиях промышленной робототехники.

Примечание: На каждом диске отображается свой AprilTag. Эта функциональность будет объяснена в будущем обновлении.

изображение местоположения

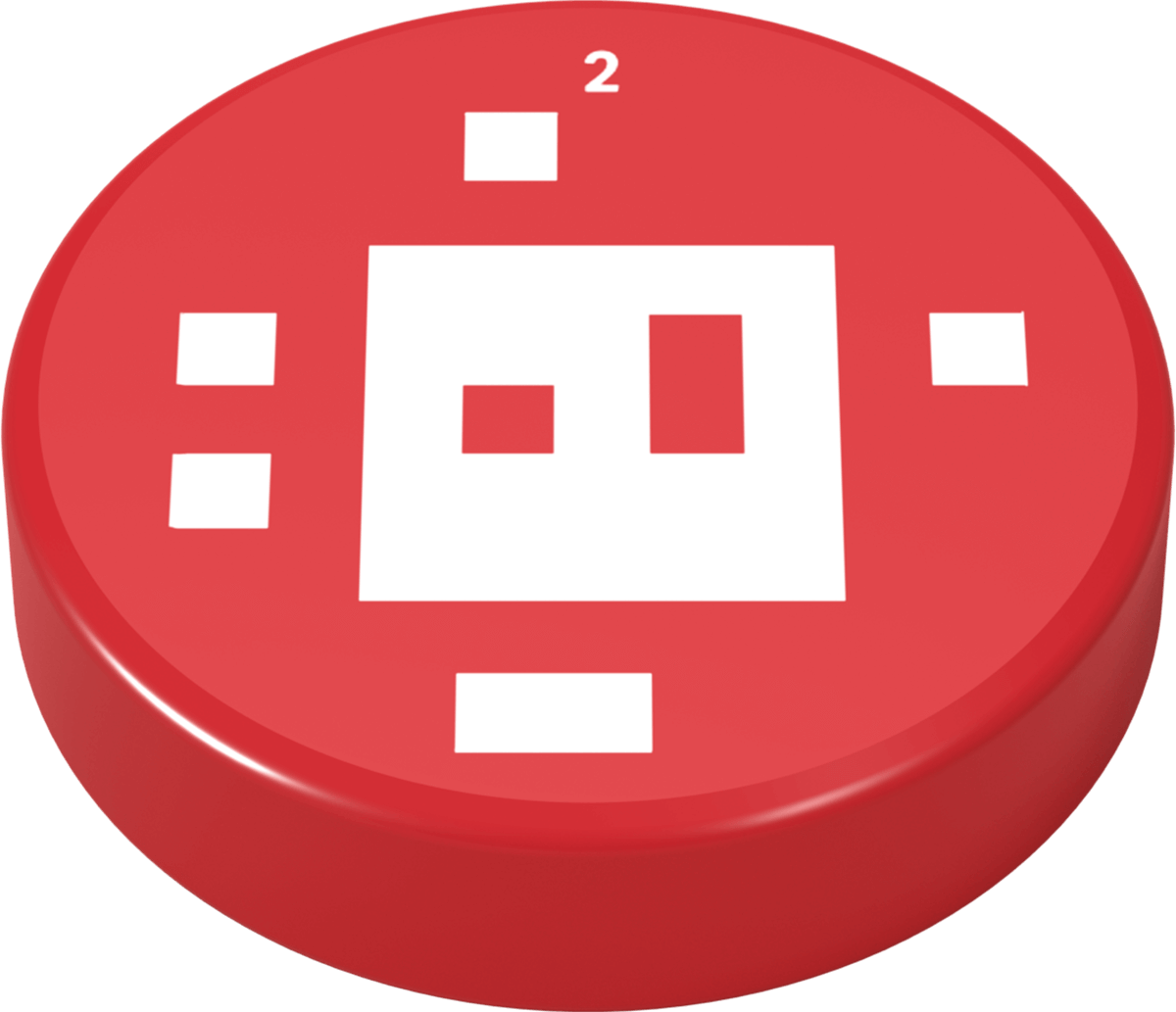

Красный Диск изображение 5

Используется в деятельности по моделированию объектов в условиях промышленной робототехники.

Примечание: На каждом диске отображается свой AprilTag. Эта функциональность будет объяснена в будущем обновлении.

изображение местоположения

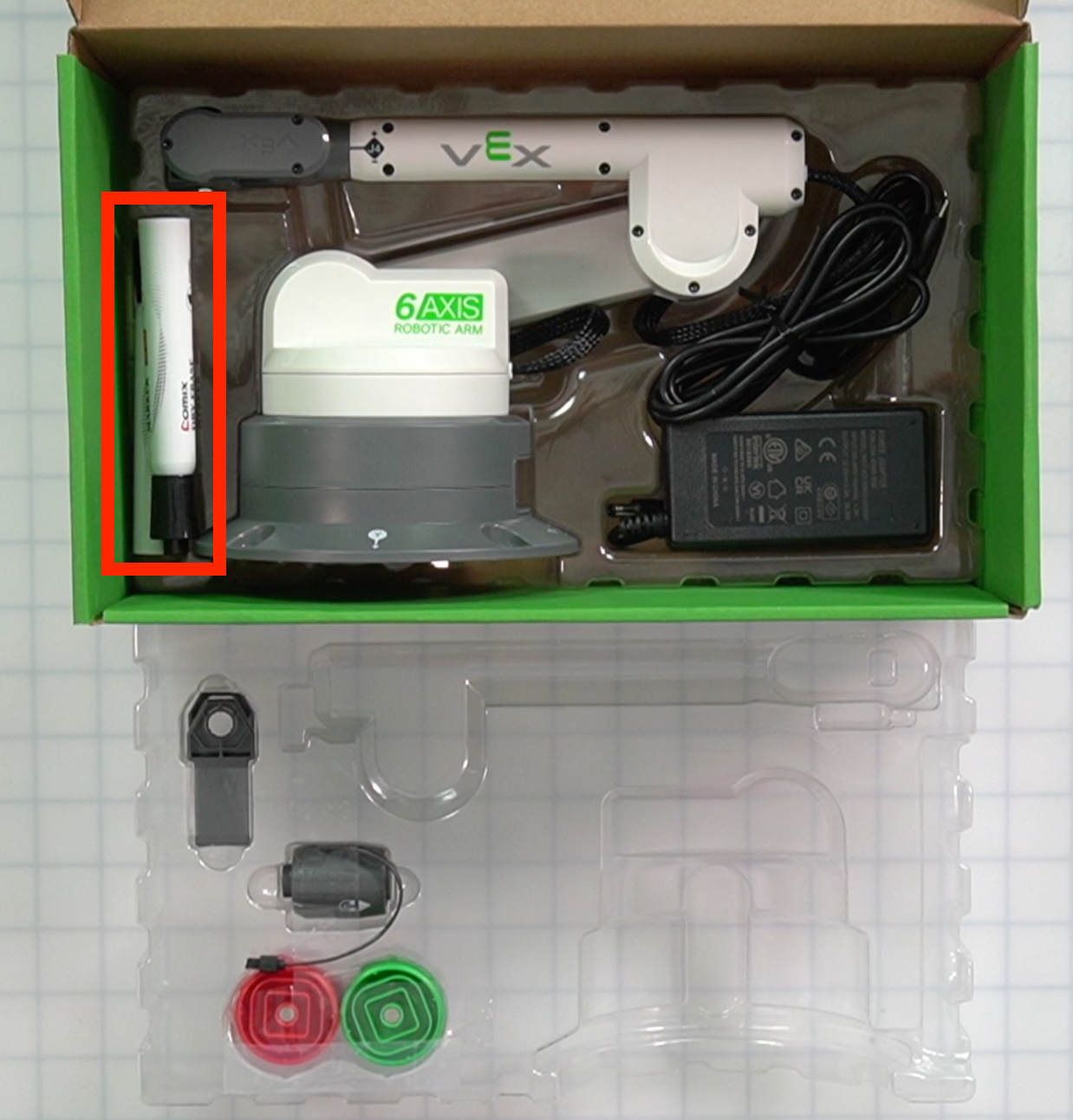

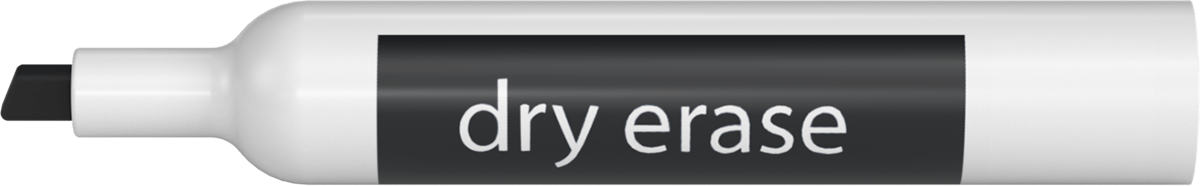

Маркер для сухого стирания - черный изображение 2 Поместите инструмент «Держатель пера» и нарисуйте на доске.

изображение местоположения

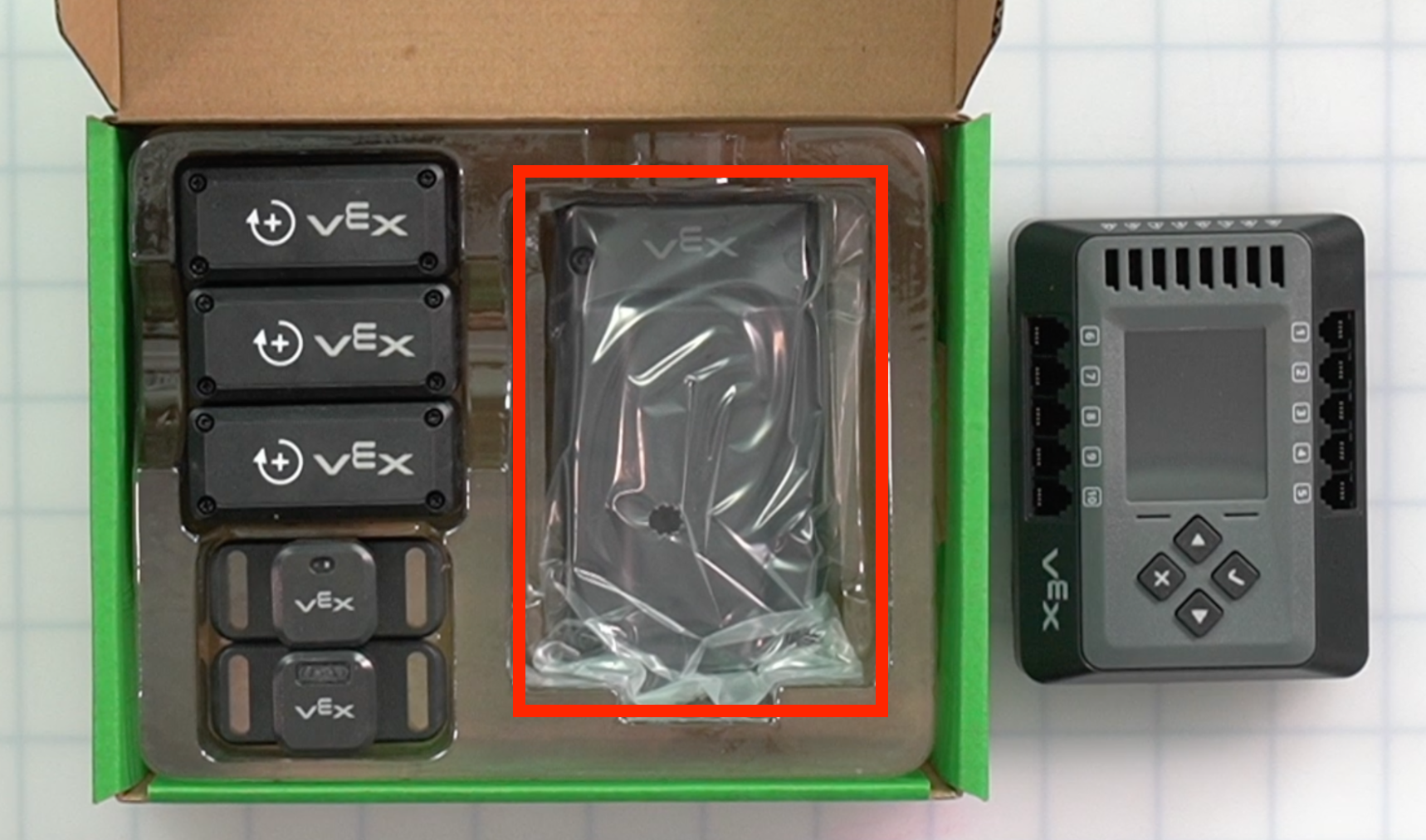

Системный пакет

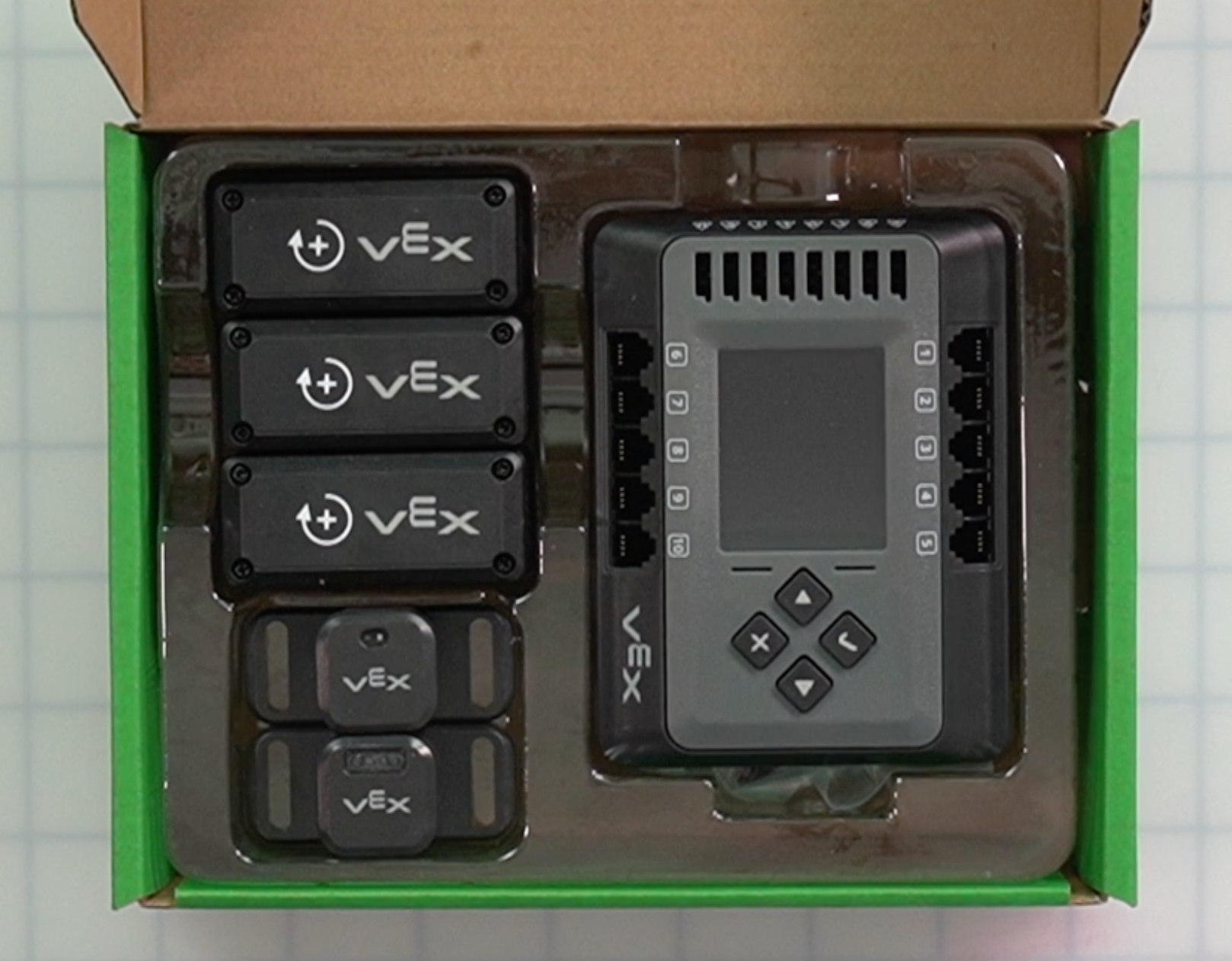

Скриншот 07.06.2024 в 16.26.45.png

Часть Фото Количество Цель Расположение

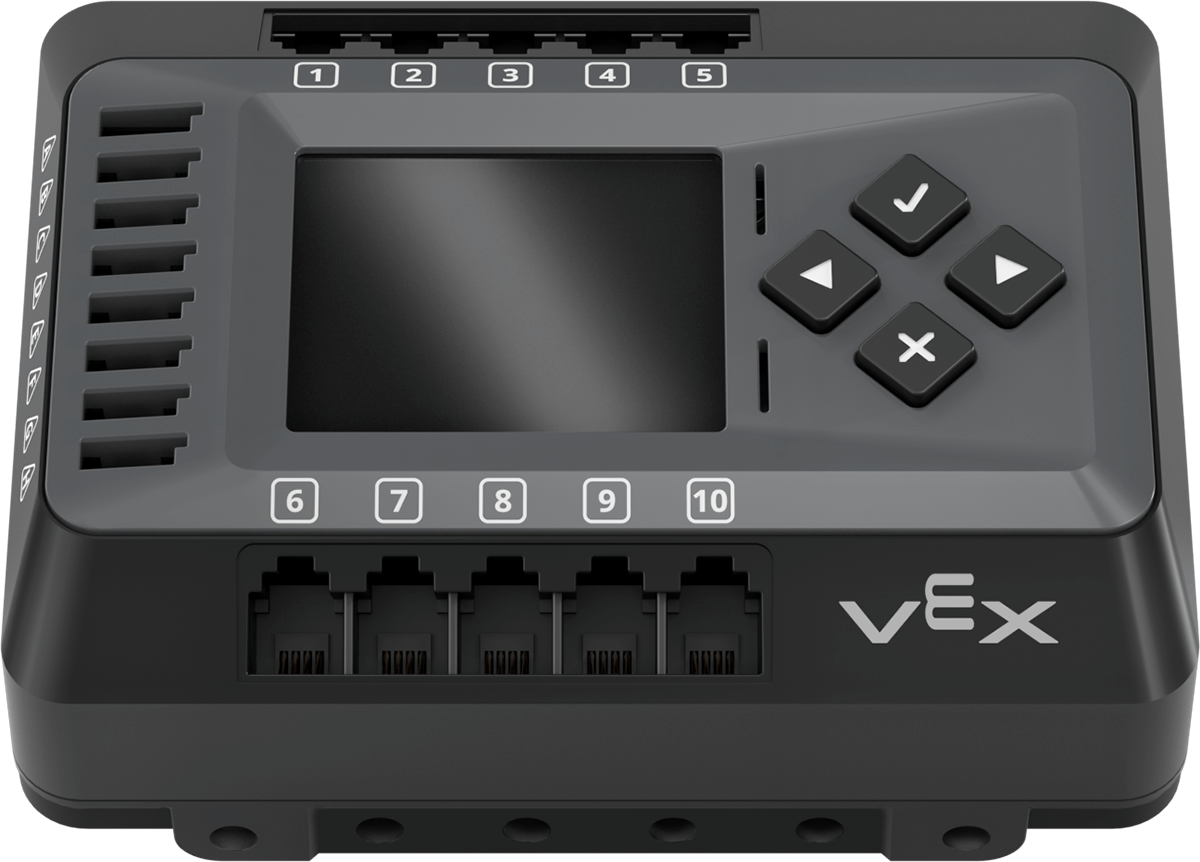

Опыт мозга изображение 1 Действует как центральный центр управления, управляя 6-осевым рычагом и дополнительными устройствами, такими как конвейеры, датчики и пневматика.

изображение местоположения

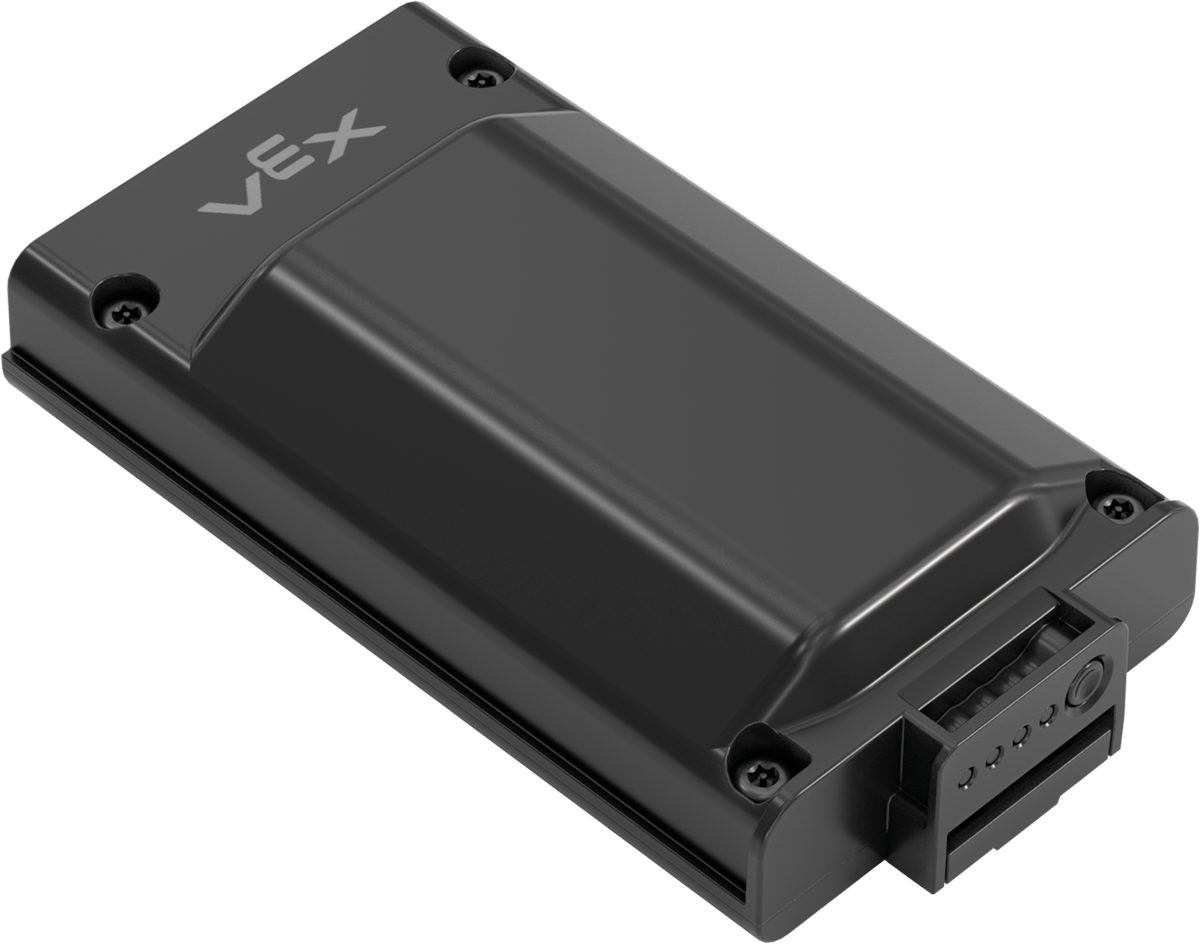

Опыт батареи изображение 1 Используется для питания EXP Brain и всех подключенных устройств.

изображение местоположения

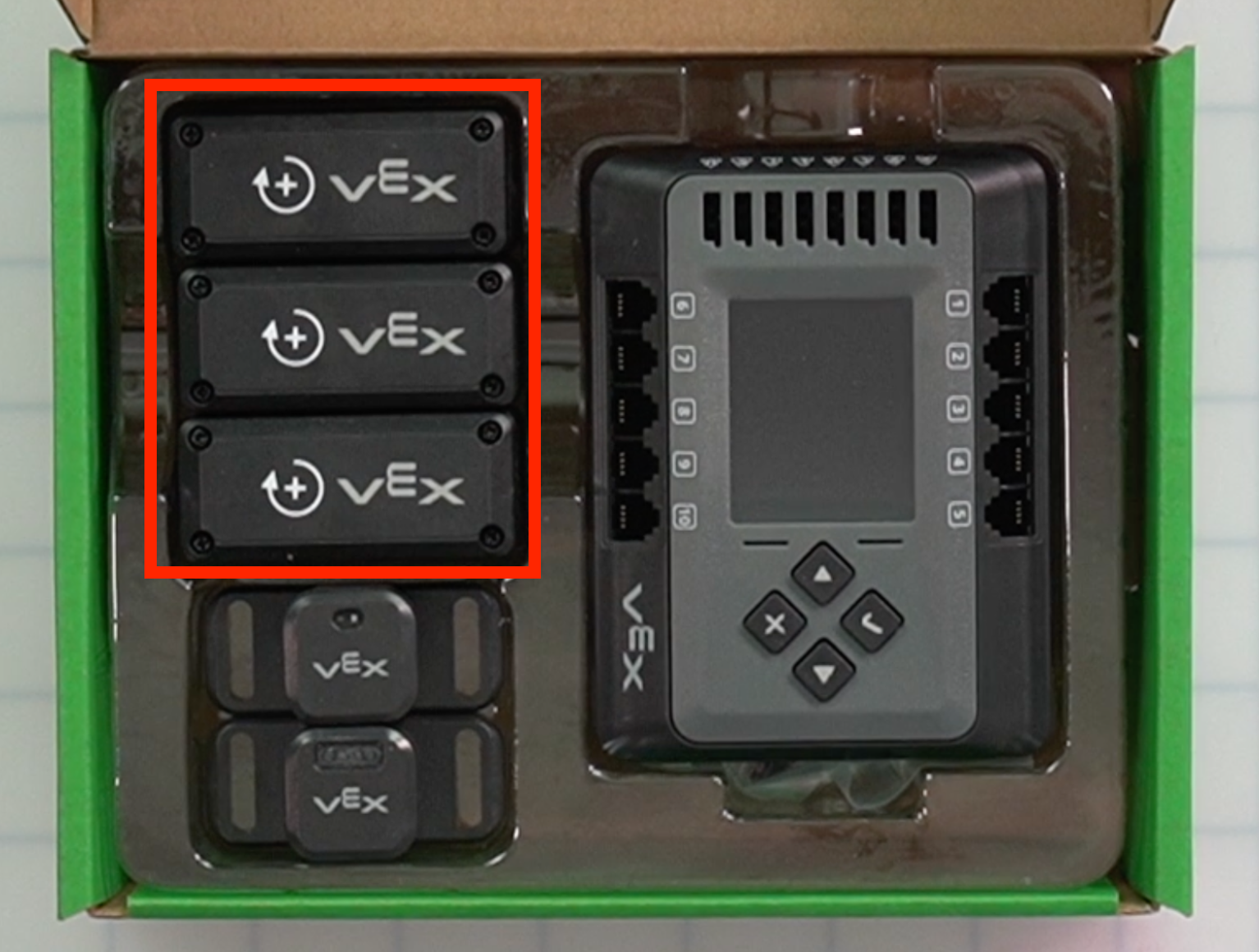

Мотор 5,5 Вт изображение 3 Используется для вращения и перемещения линейных и змеевидных конвейеров.

изображение местоположения

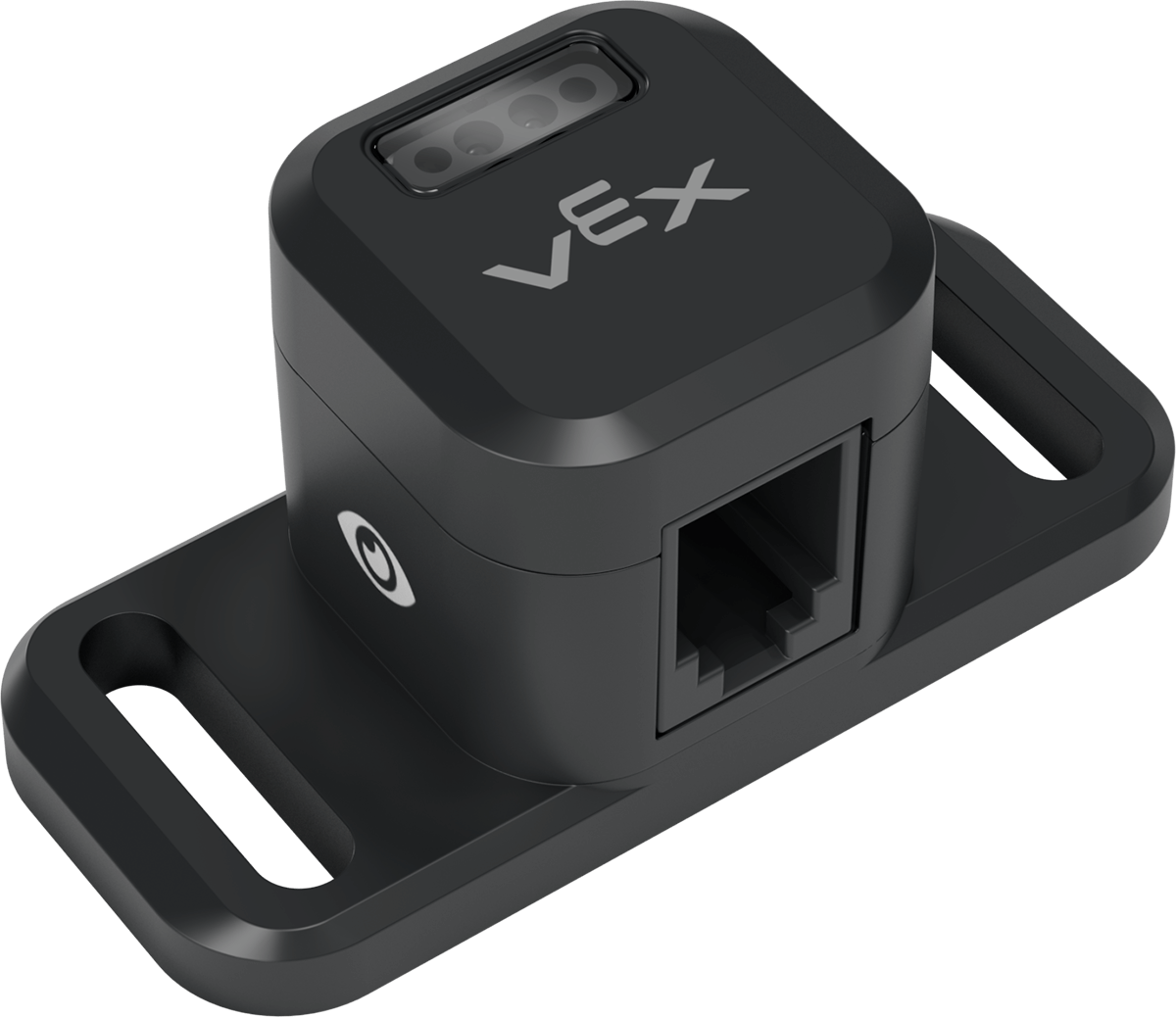

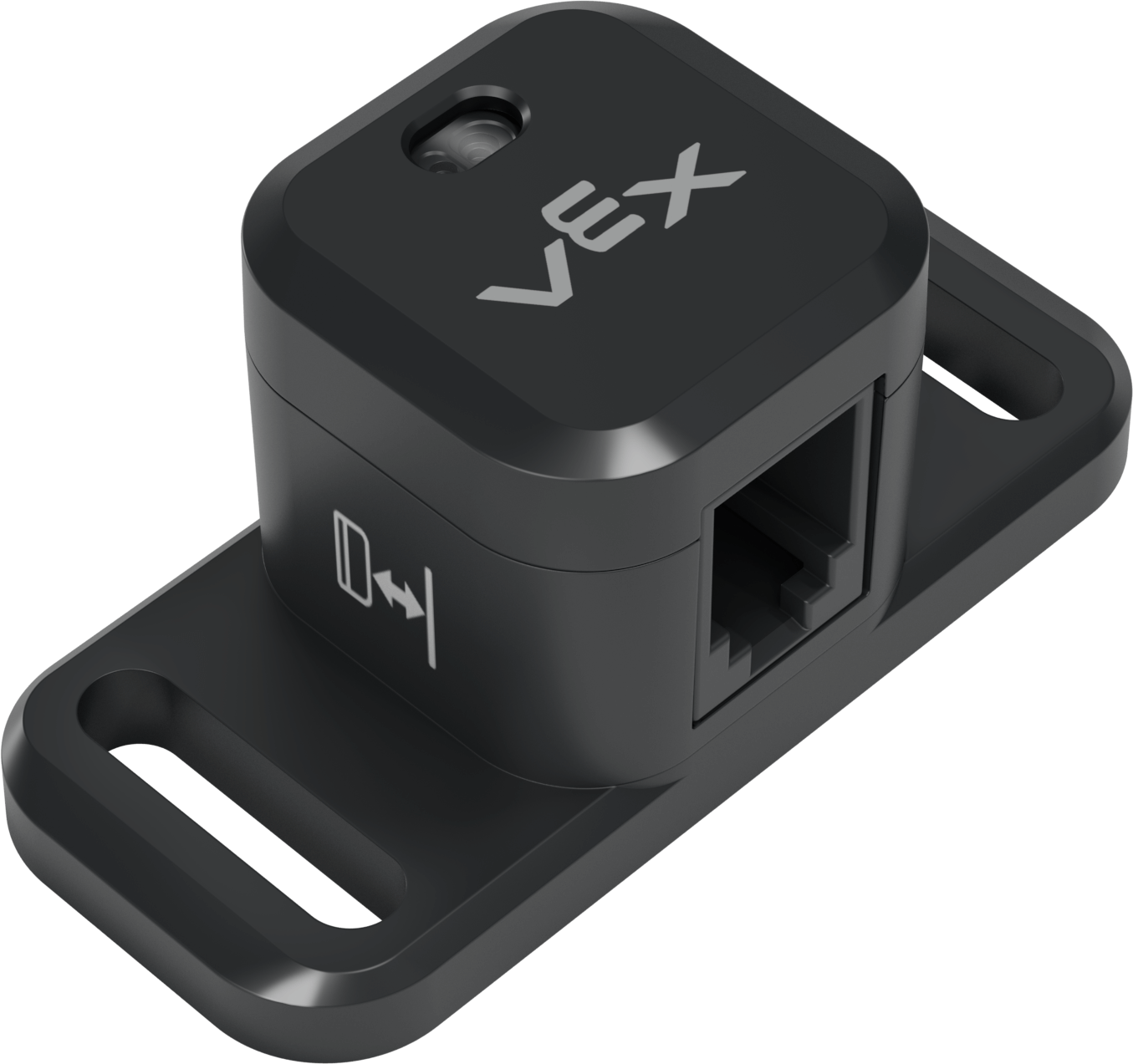

Датчик расстояния изображение 1 Используется для обнаружения наличия и расположения объектов на конвейерах.

изображение местоположения

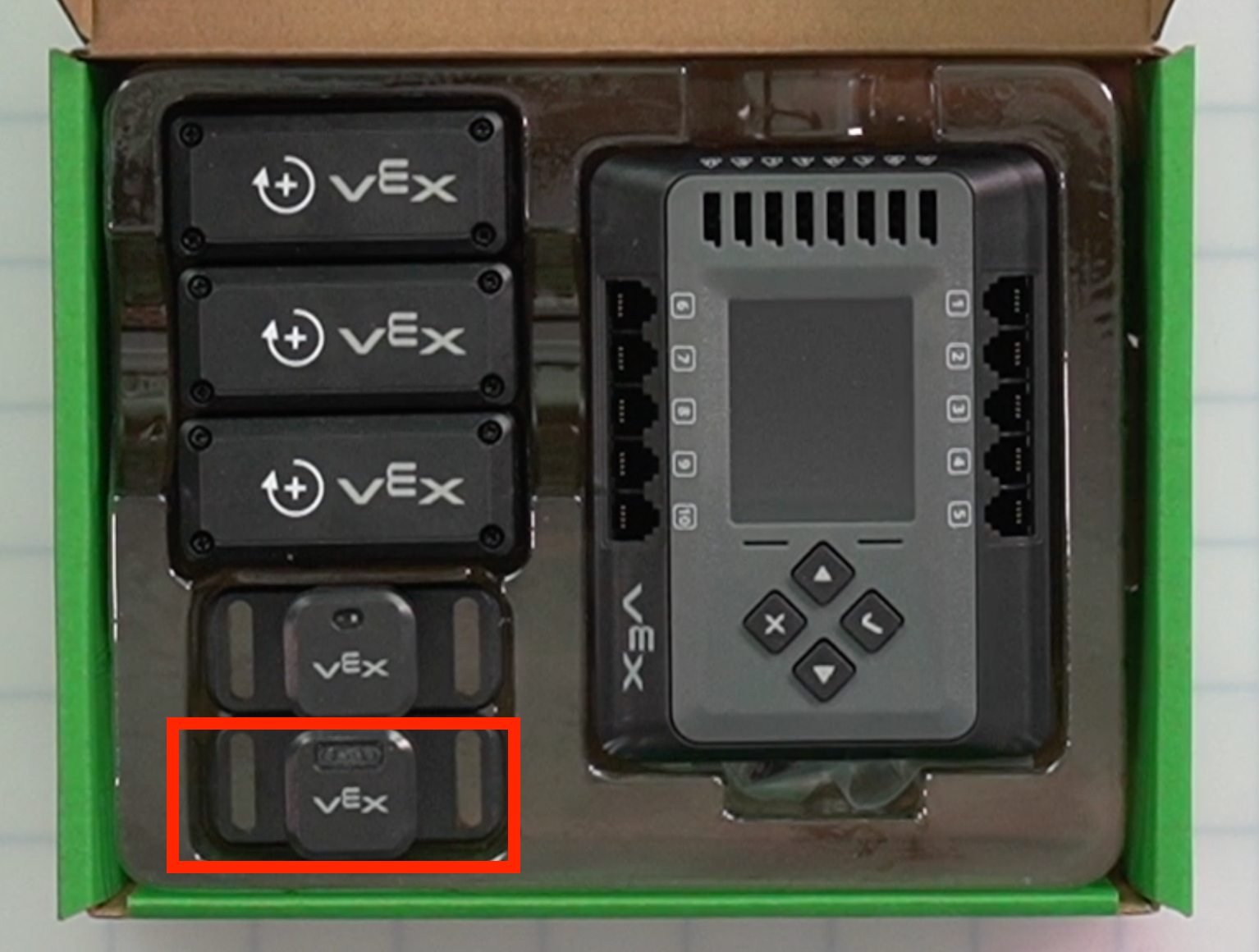

Оптический датчик изображение 1 Используется для определения цвета объектов.

изображение местоположения

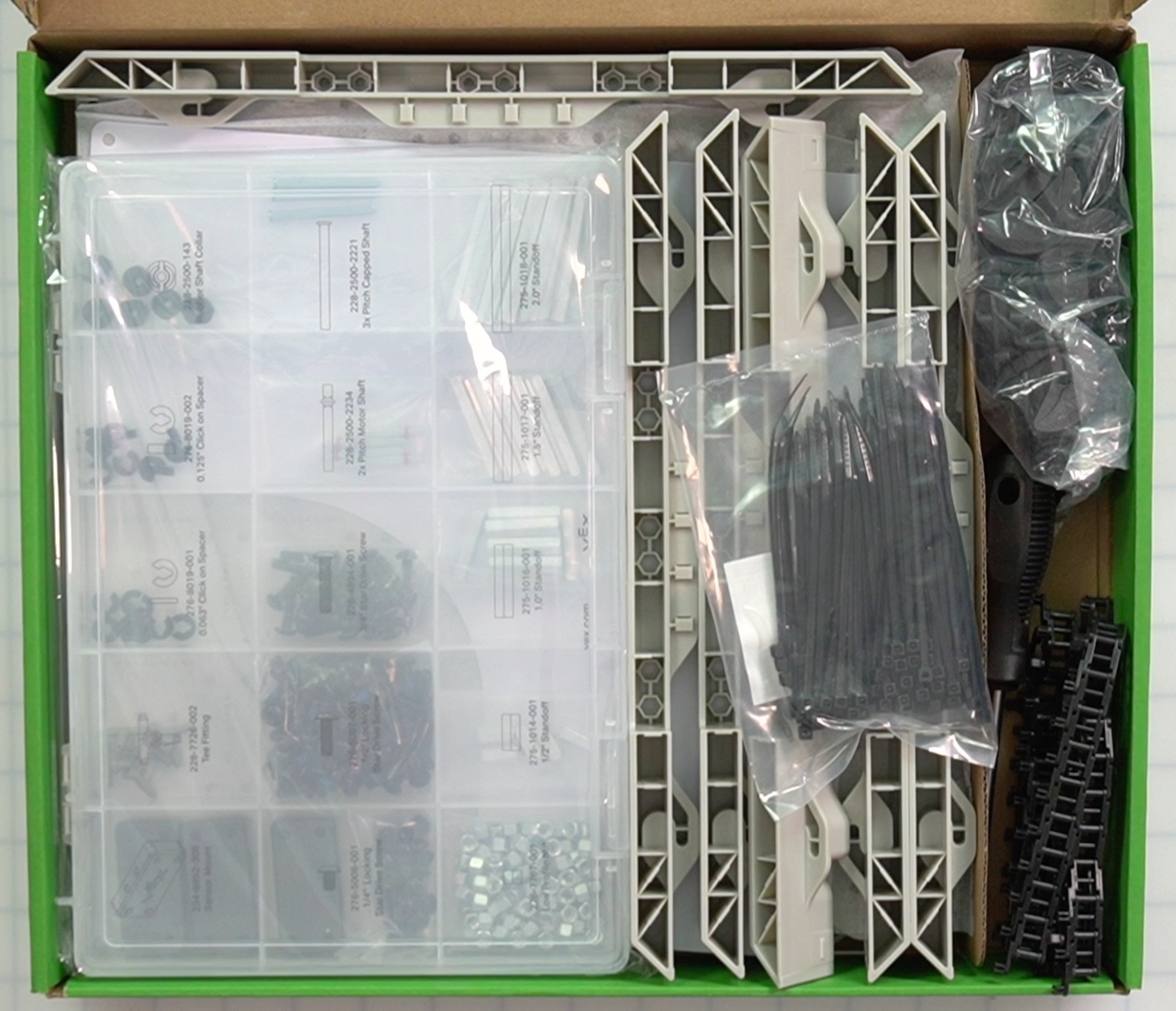

Компоненты Коробка 1

Скриншот 07.06.2024 в 16.27.38.png

Часть Фото Количество Цель Расположение

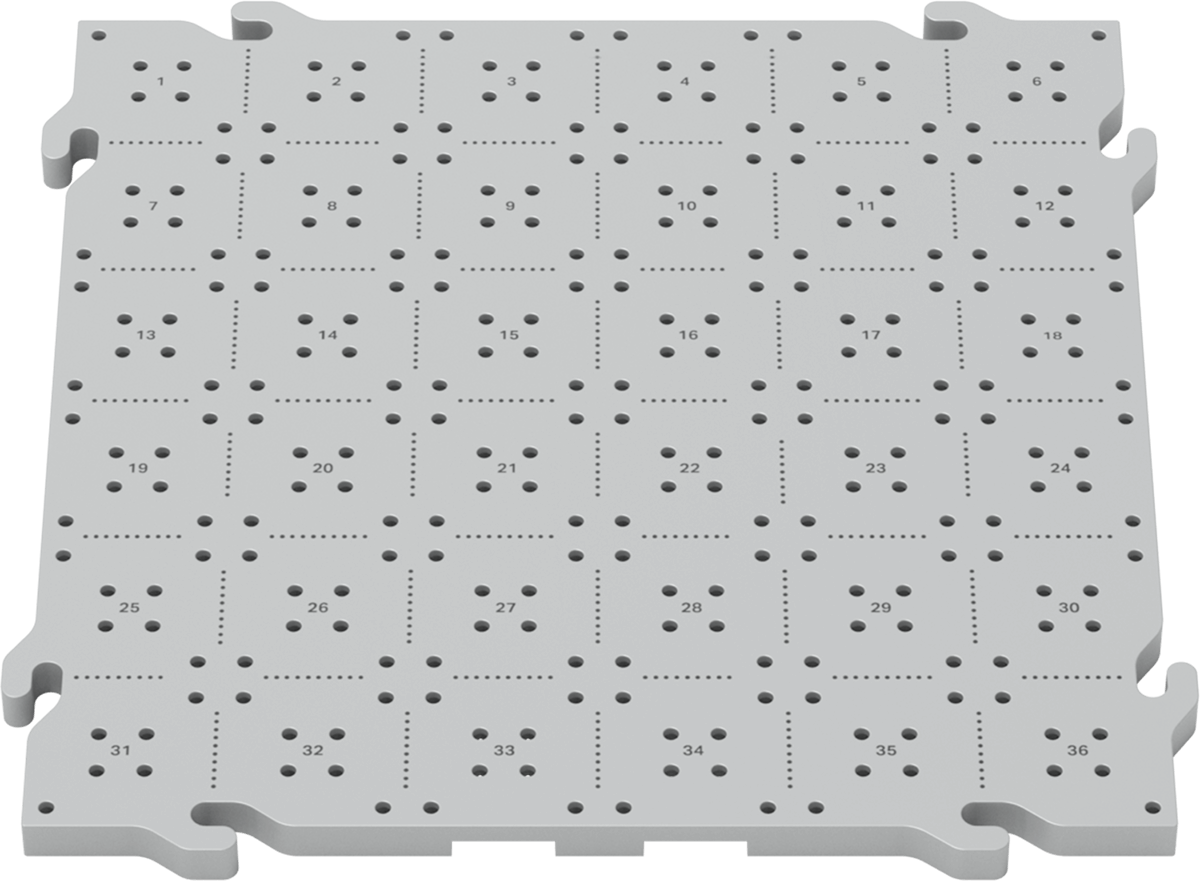

Плитка КТР изображение 2 Используется в качестве основы для всех сборок с комплектом CTE Workcell Kit.

изображение местоположения

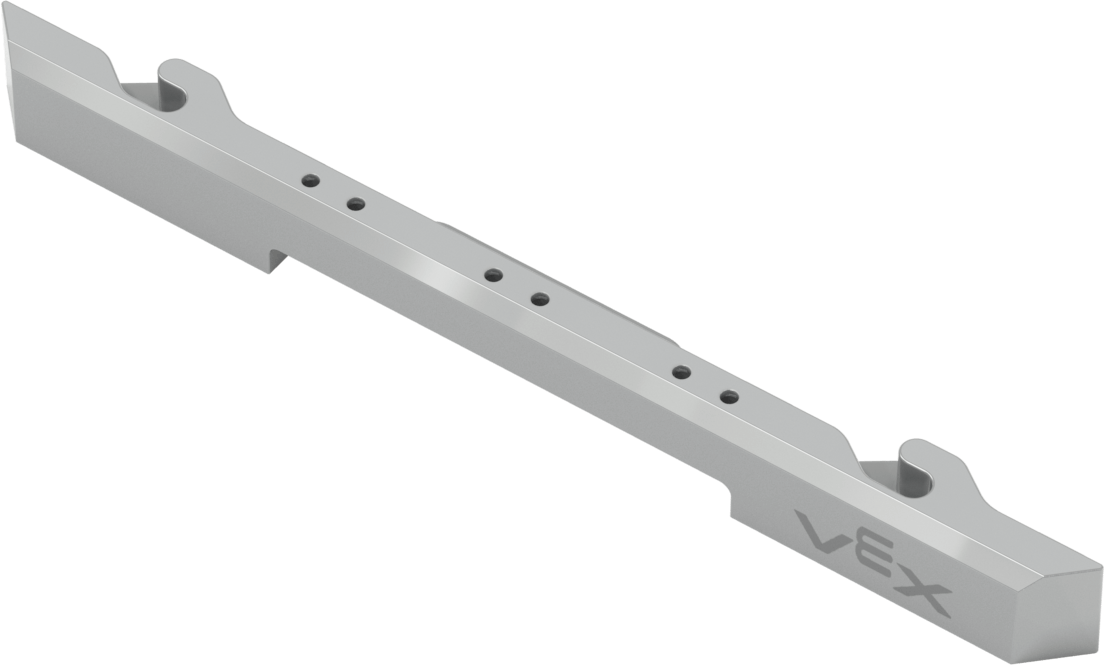

Рамка плитки CTE изображение 6 Используется по периметру плитки CTE.

изображение местоположения

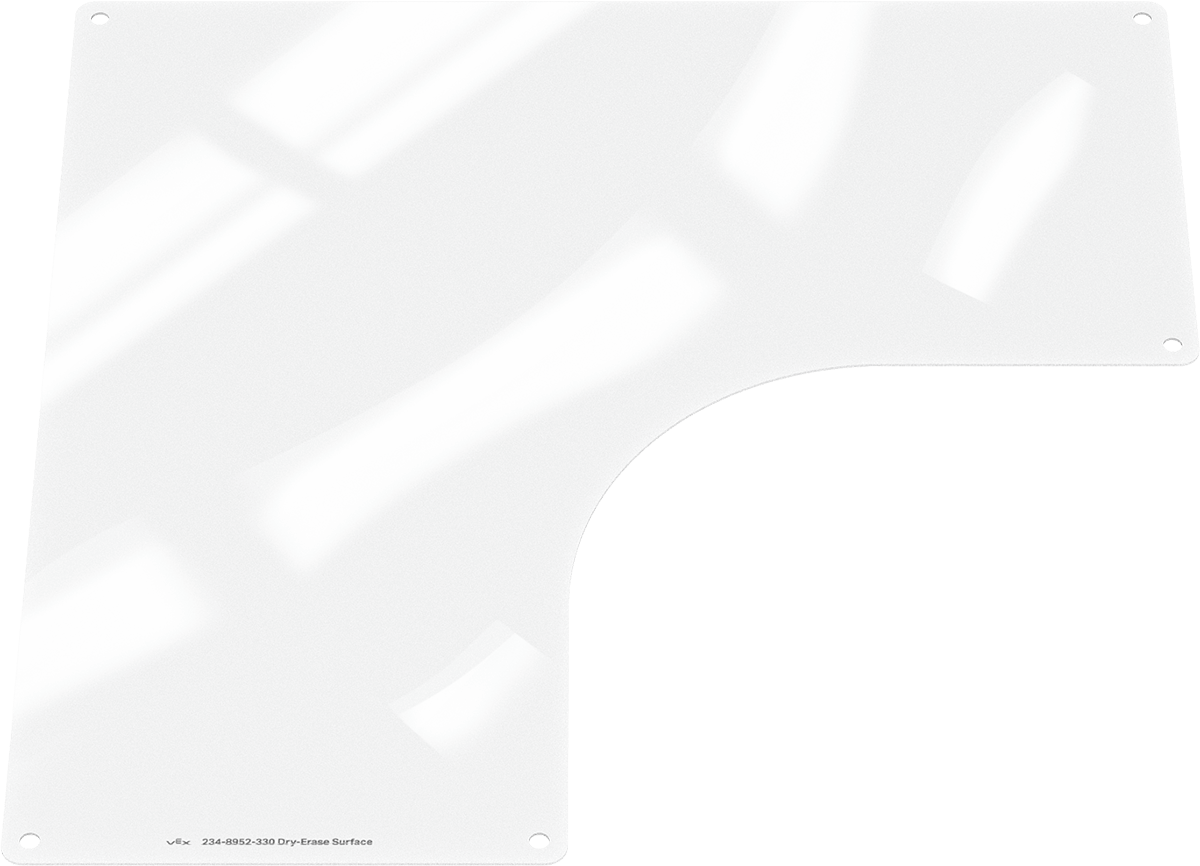

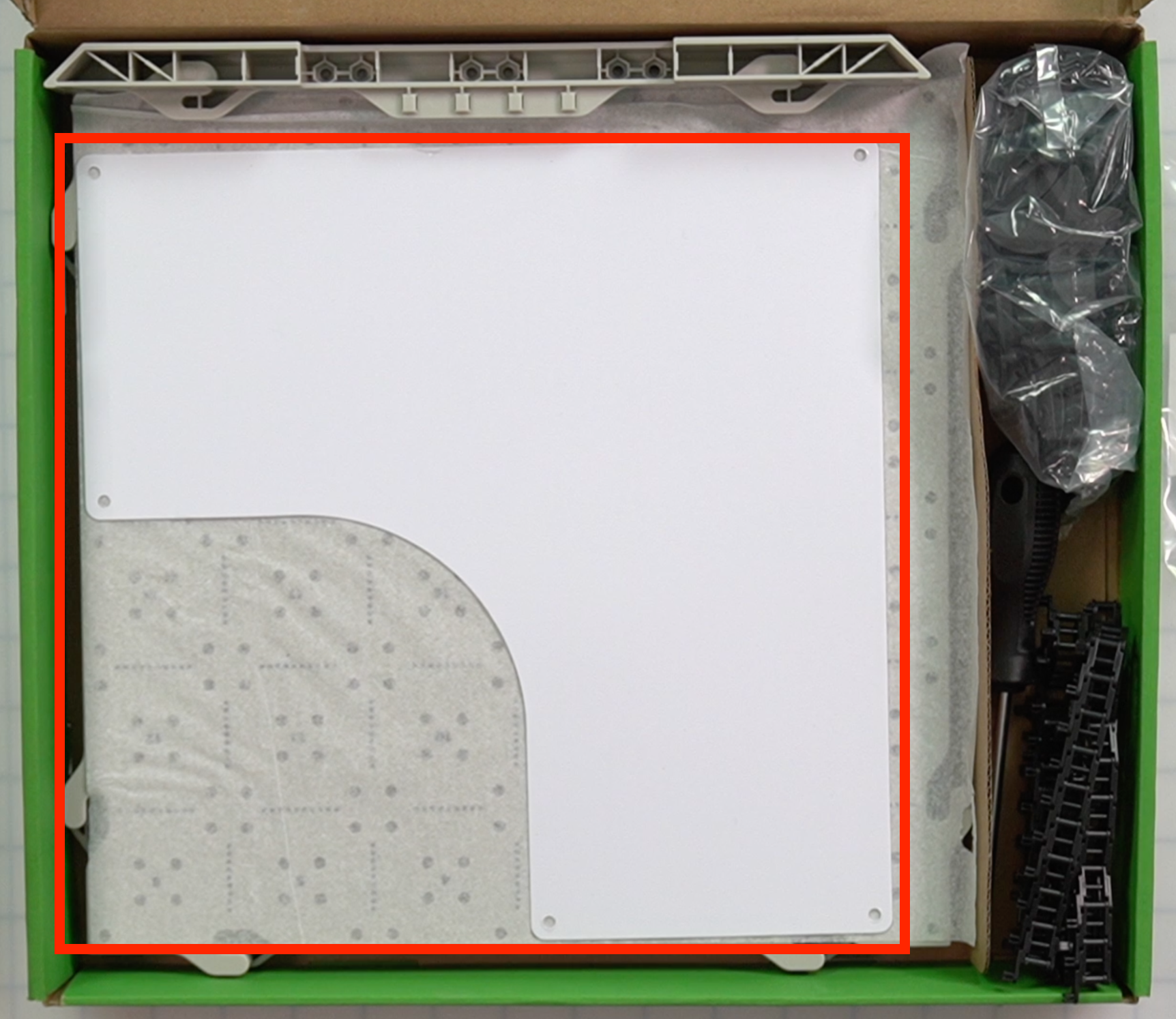

Поверхность доски изображение 3 Прикрепляется к плитке CTE в качестве поверхности для рисования маркером сухого стирания.

изображение местоположения

Змеевидный конвейер – Платформа изображение 80 Используется в качестве верхней части змеевидного конвейера. Части платформы конвейера опираются на 80-звенную секцию.

изображение местоположения

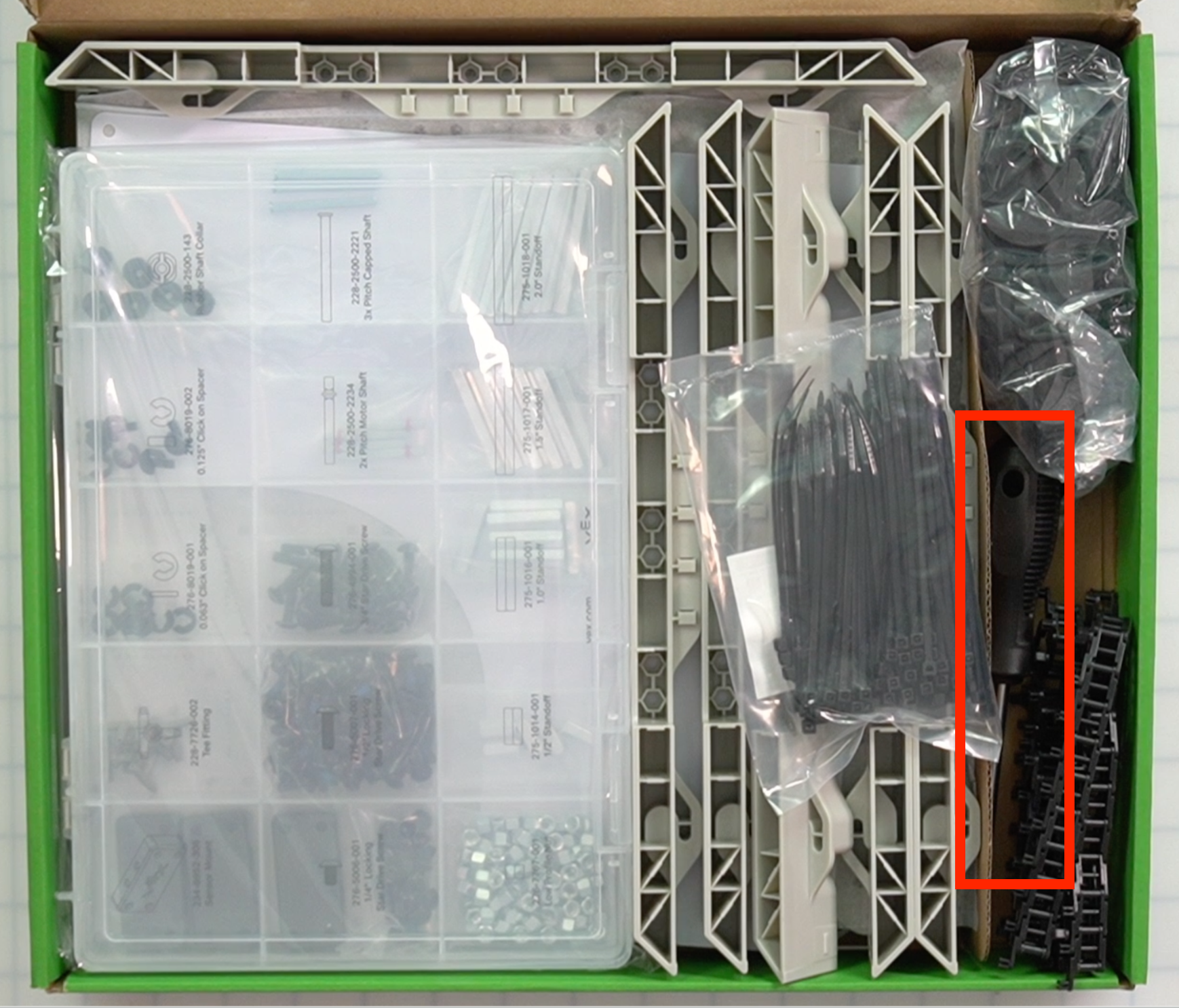

Змеевидный конвейер – 80-звенная секция изображение 1 сборка из 80 звеньев  Используется в качестве основы змеевикового конвейера. Части платформы конвейера опираются на звенья.

изображение местоположения

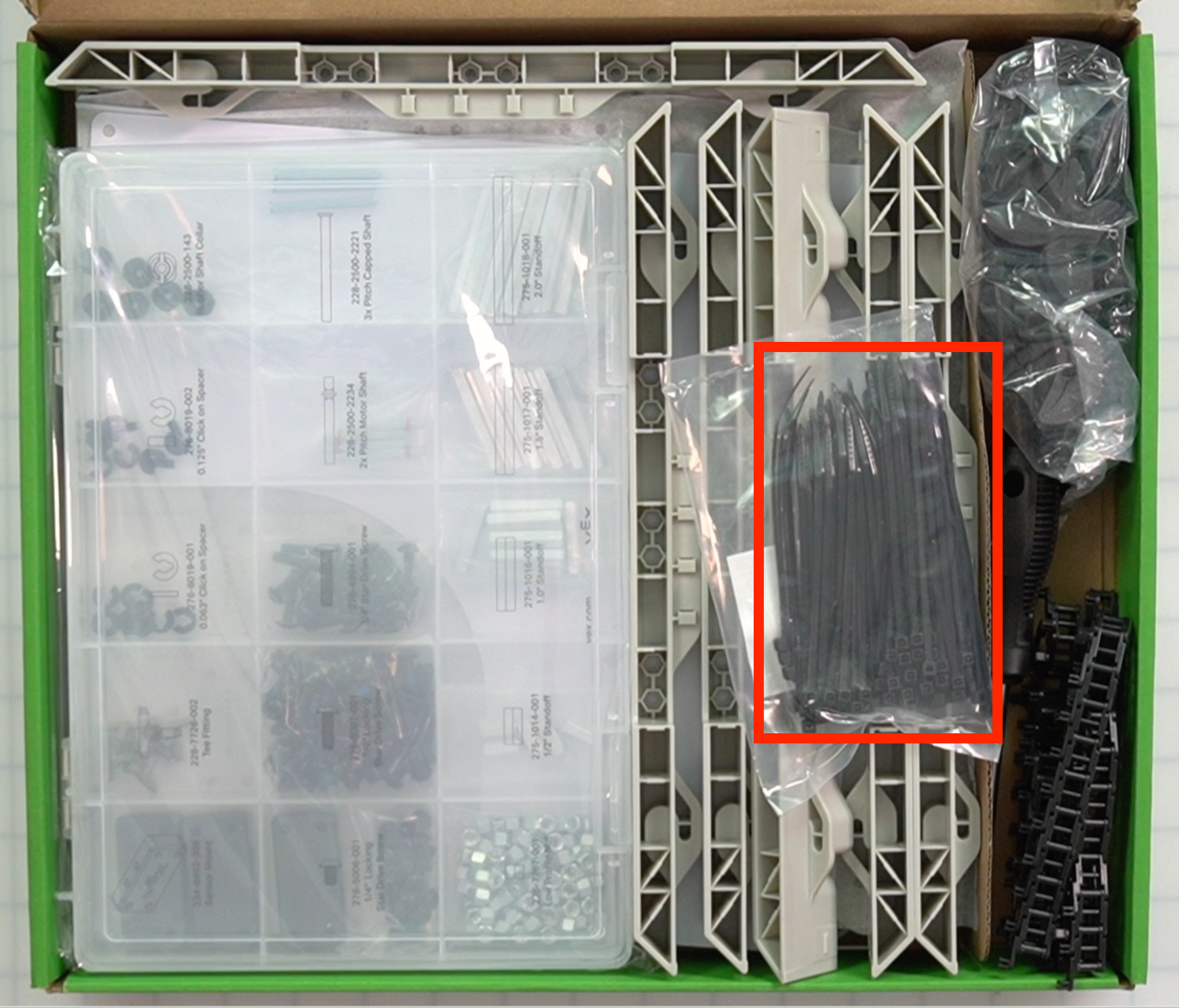

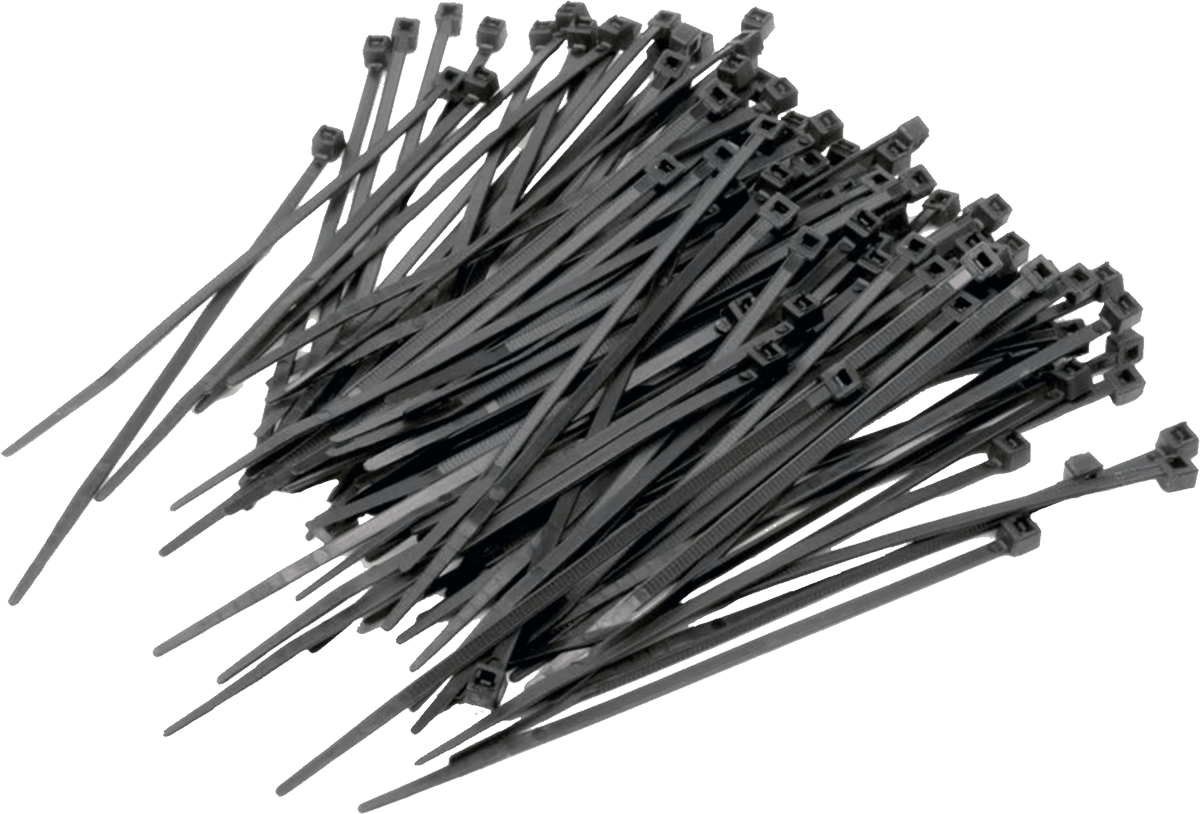

Застежки-молнии - 4 дюйма изображение 100 Используется для прокладки кабелей.

изображение местоположения

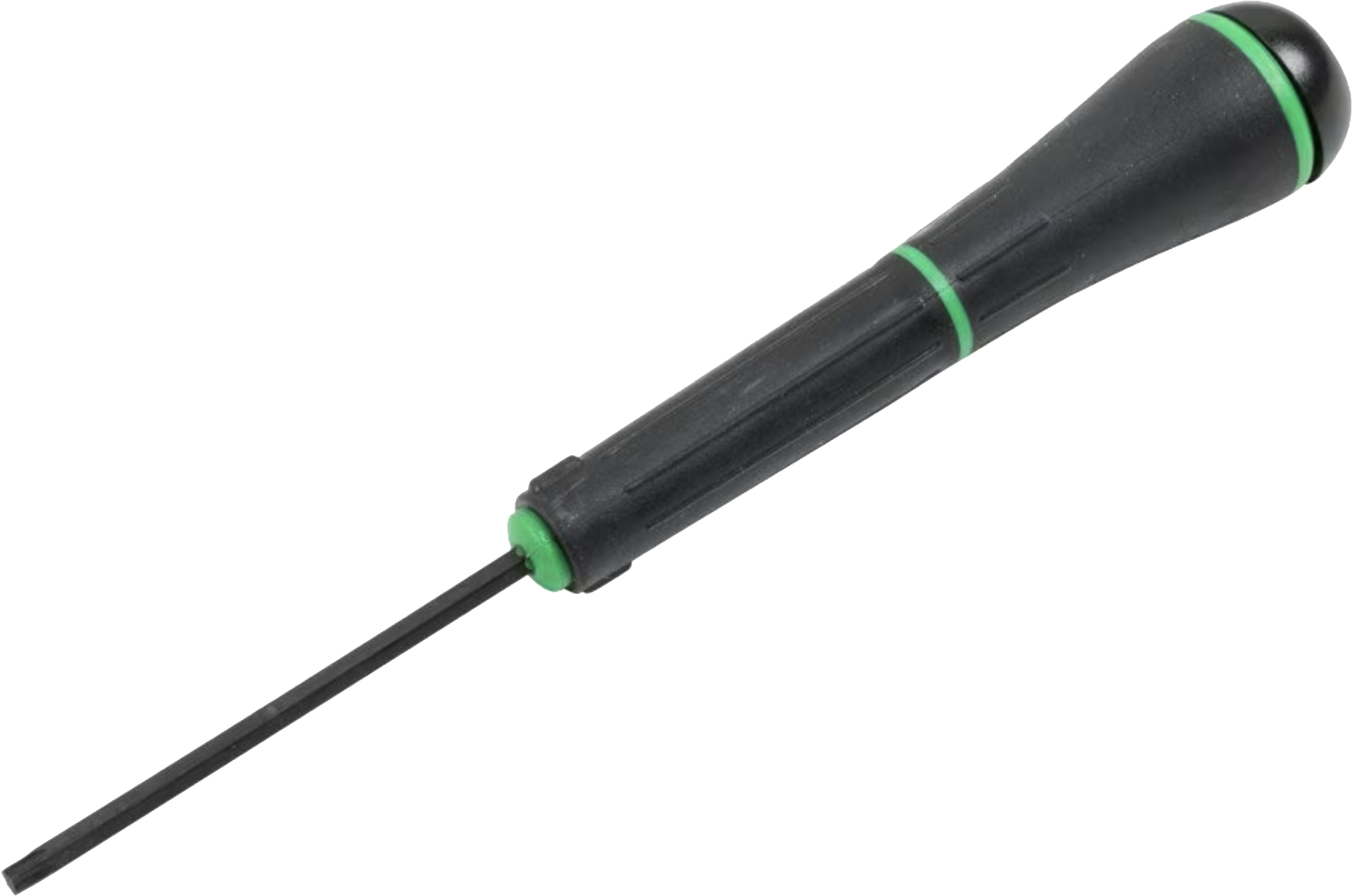

Отвертка Т-15 изображение 1 Инструмент для использования с винтами со звездочкой в ​​футляре для оборудования.

изображение местоположения

Аппаратный кейс изображение 1 Используется для крепления деталей оборудования, указанных ниже.

изображение местоположения

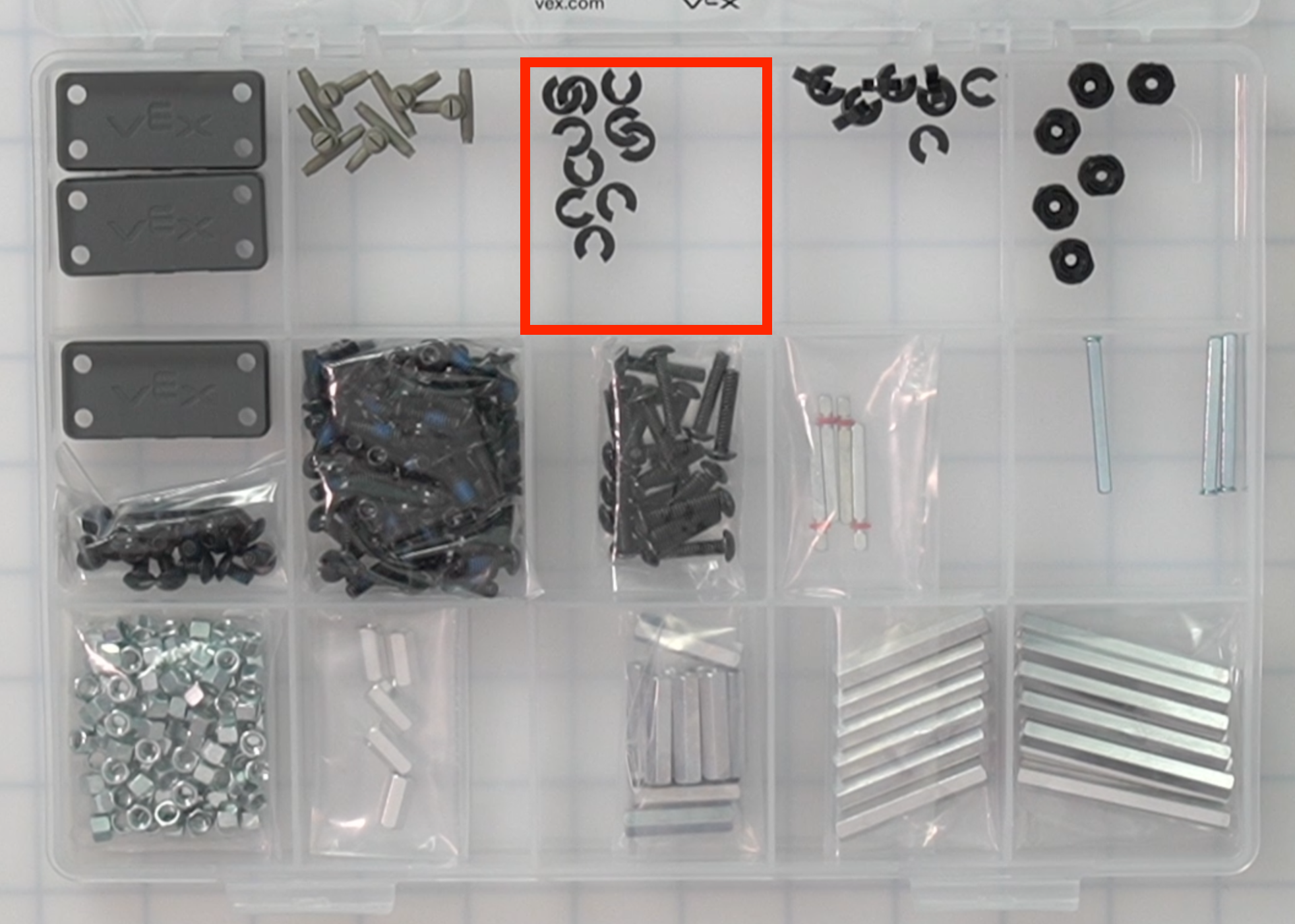

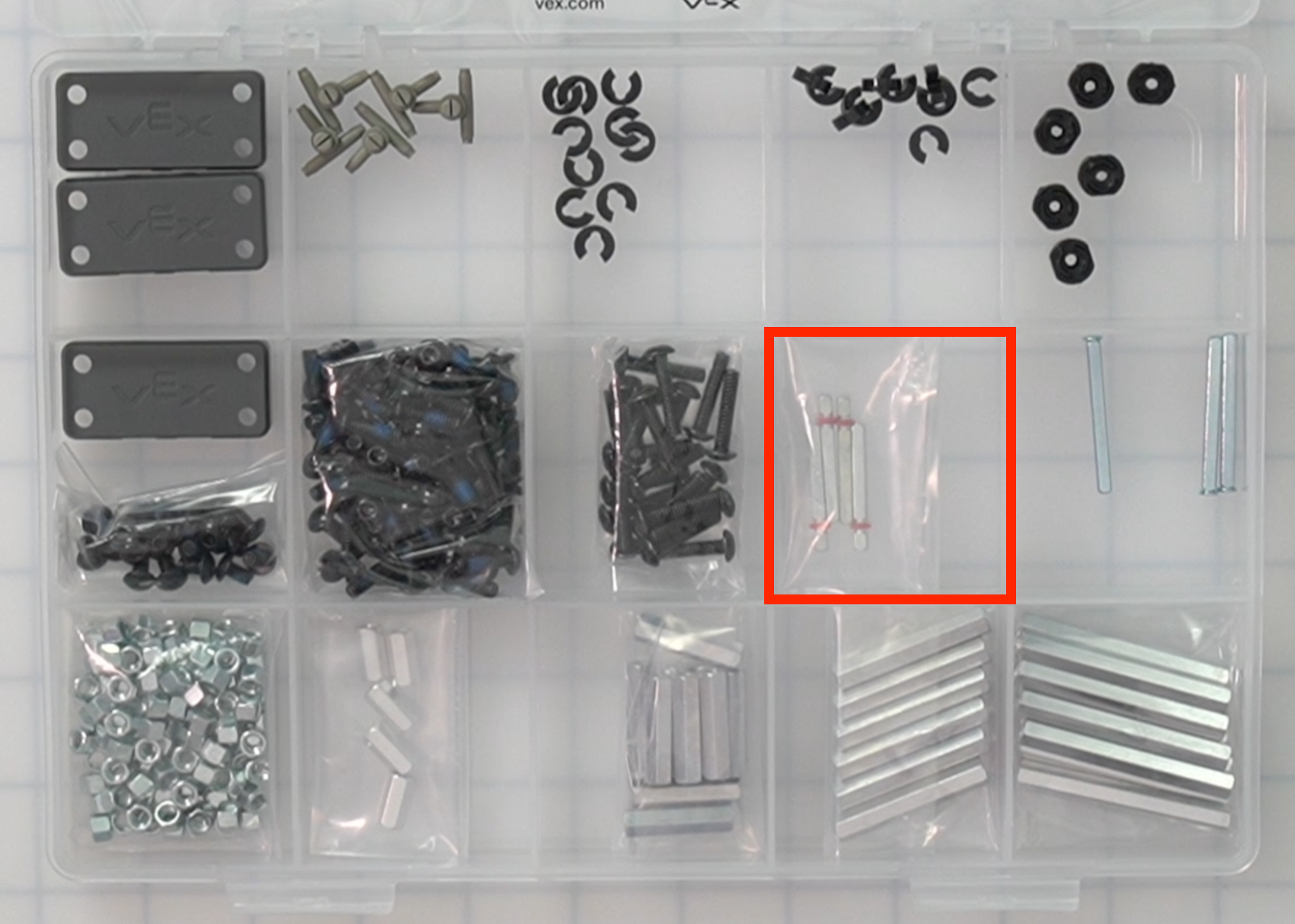

Аппаратный кейс

Скриншот 07.06.2024 в 16.28.40.png

Часть Фото Количество Цель Расположение в аппаратном корпусе

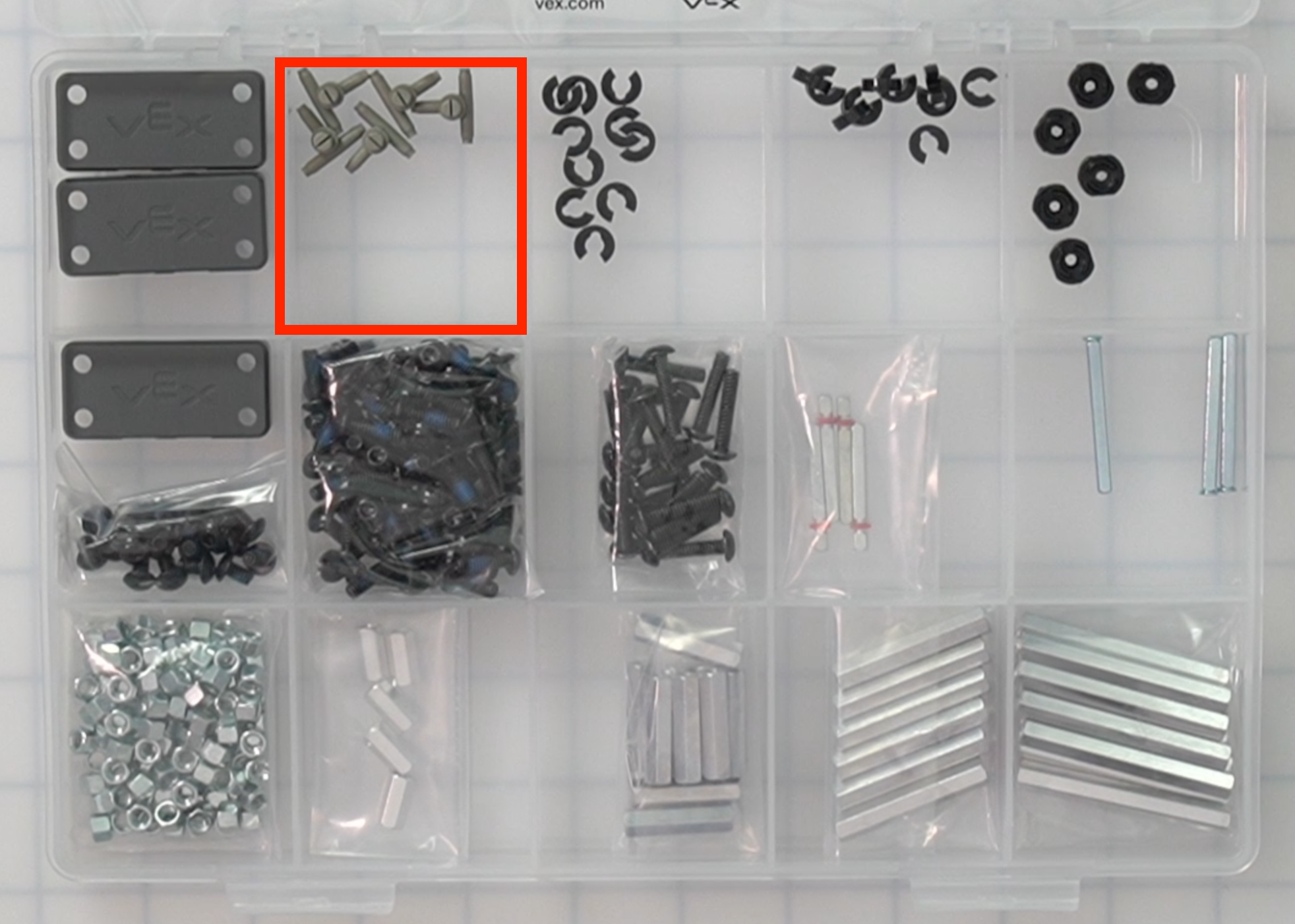

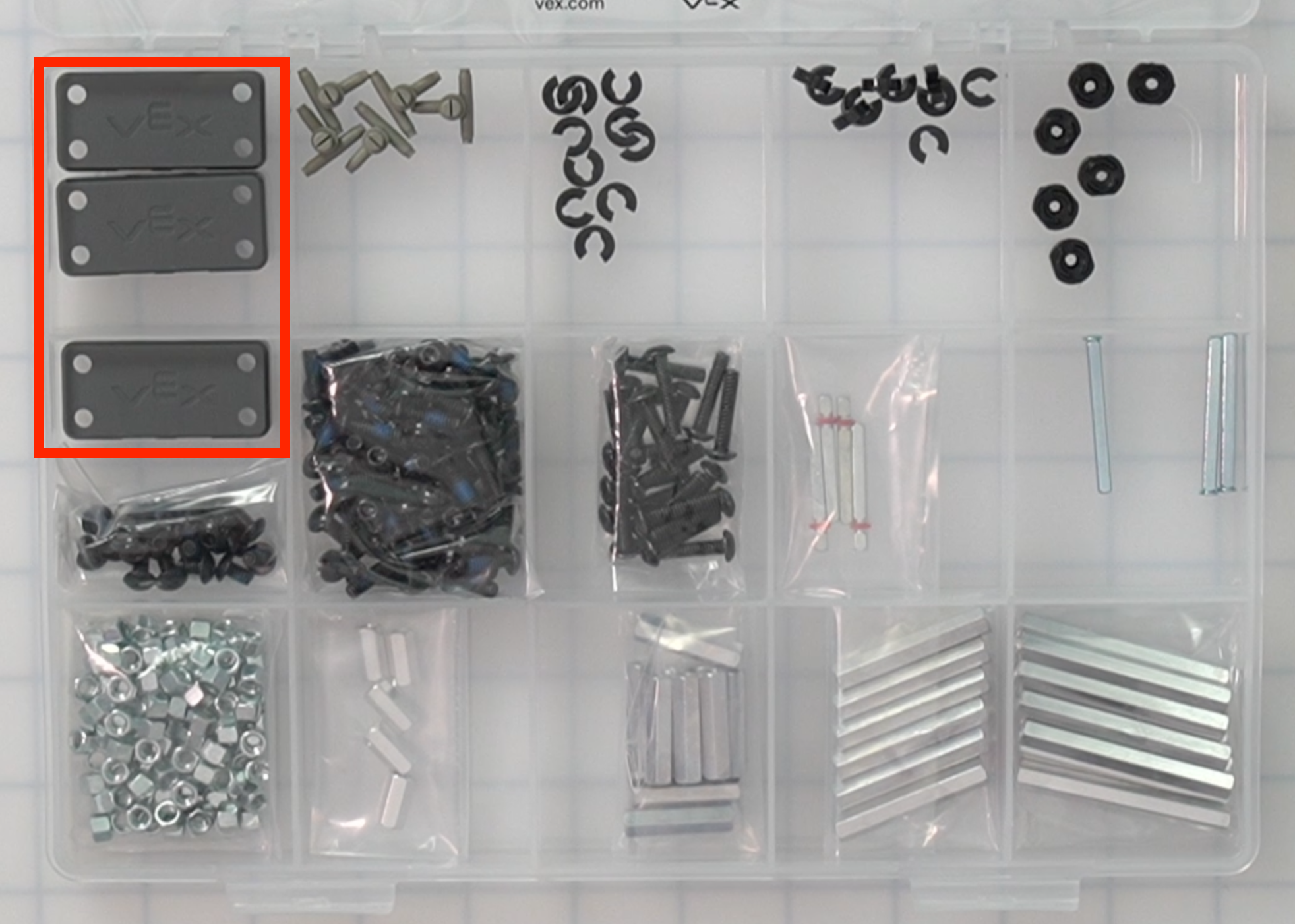

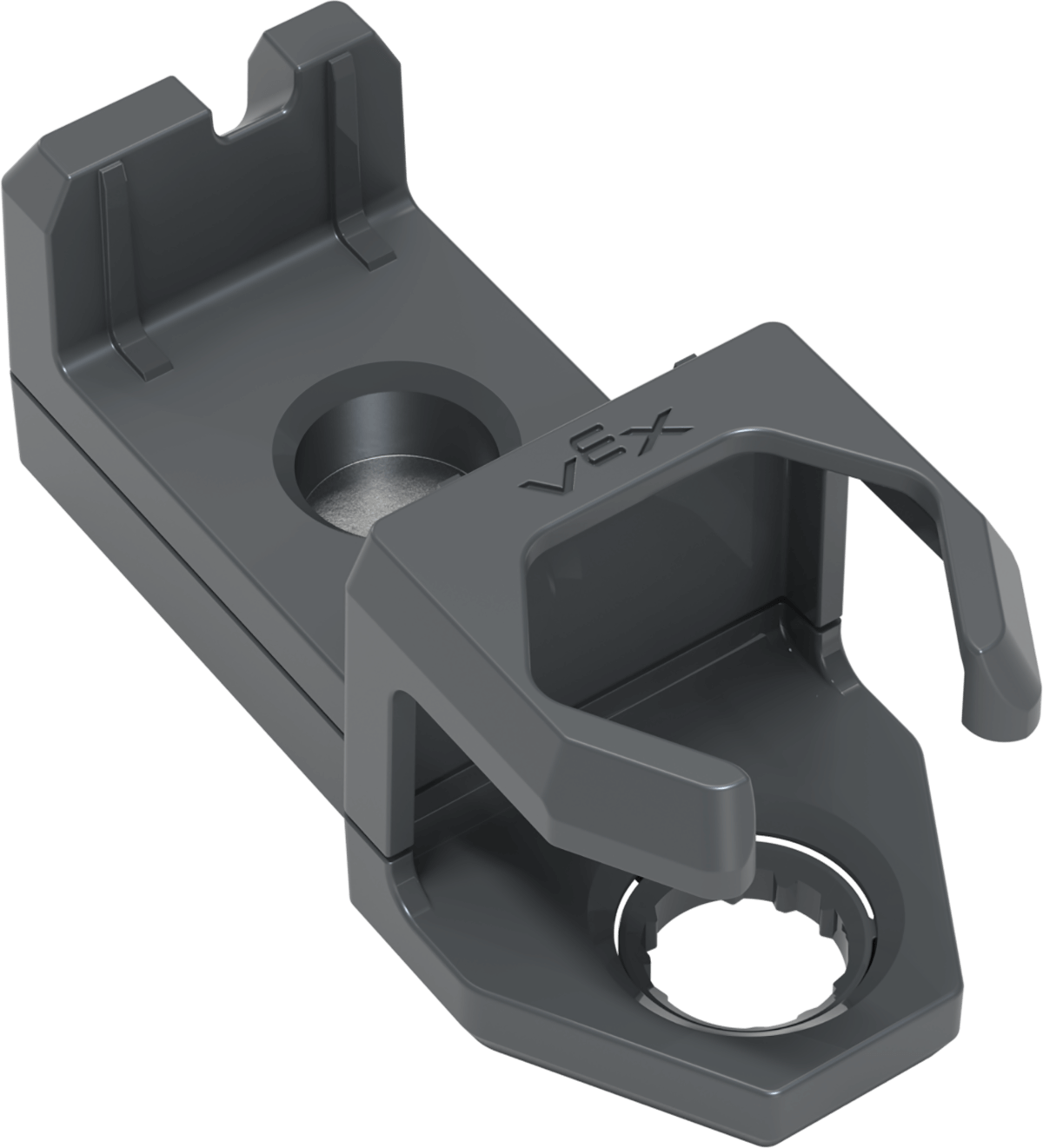

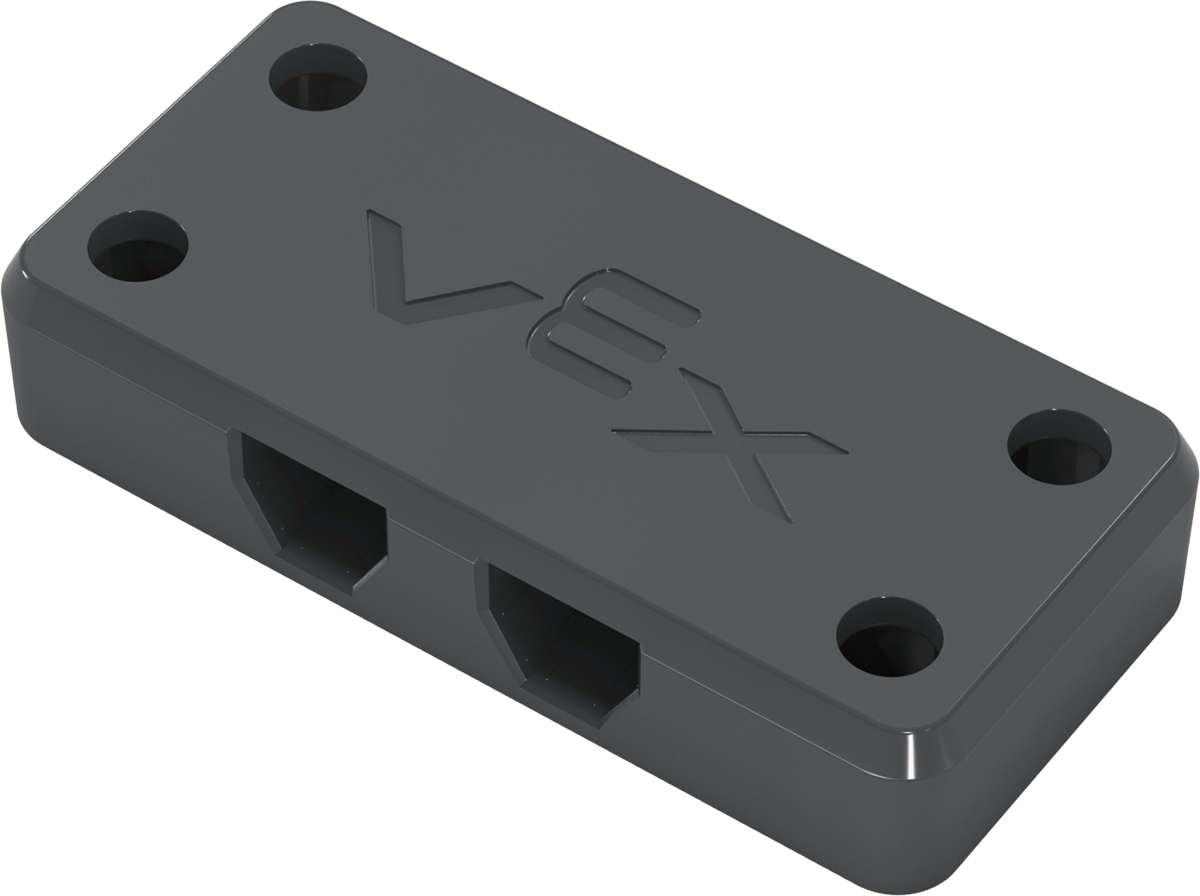

Крепление датчика изображение 3 Для установки датчиков на сборках CTE Workcell.

изображение местоположения

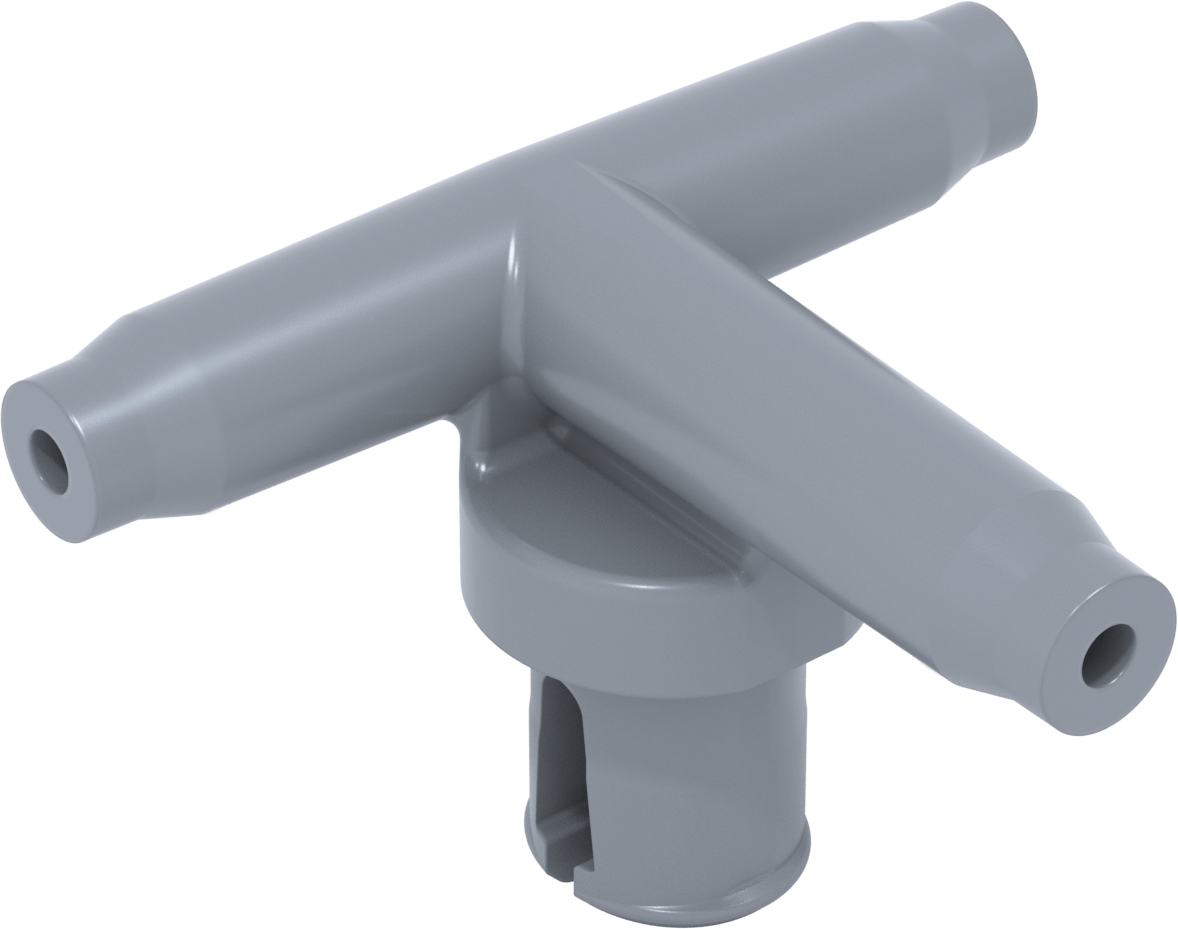

Тройник изображение 5 Используется для создания стыков с пневматикой.

изображение местоположения

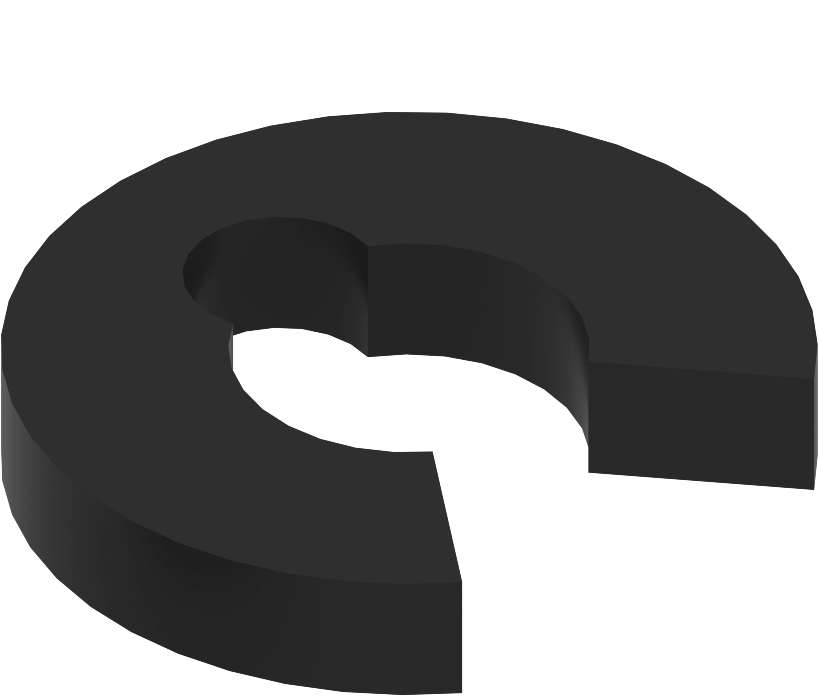

Защелкивающаяся проставка 1/16 дюйма (0,063 дюйма) изображение 10 Используется между неподвижным и вращающимся компонентом для уменьшения трения.

изображение местоположения

Защелкивающаяся проставка 1/8 дюйма (0,125 дюйма) изображение 10 Используется между неподвижным и вращающимся компонентом для уменьшения трения.

изображение местоположения

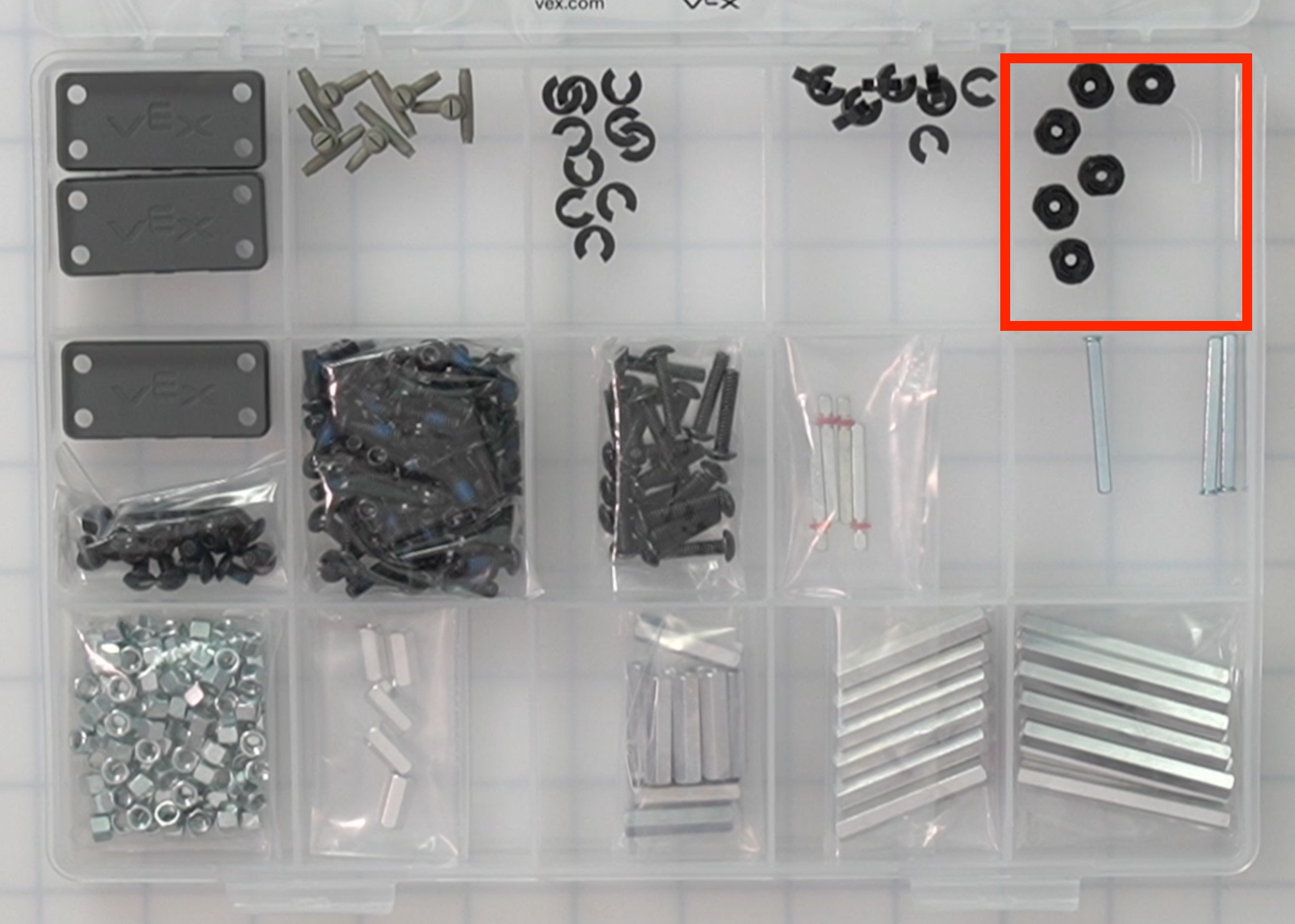

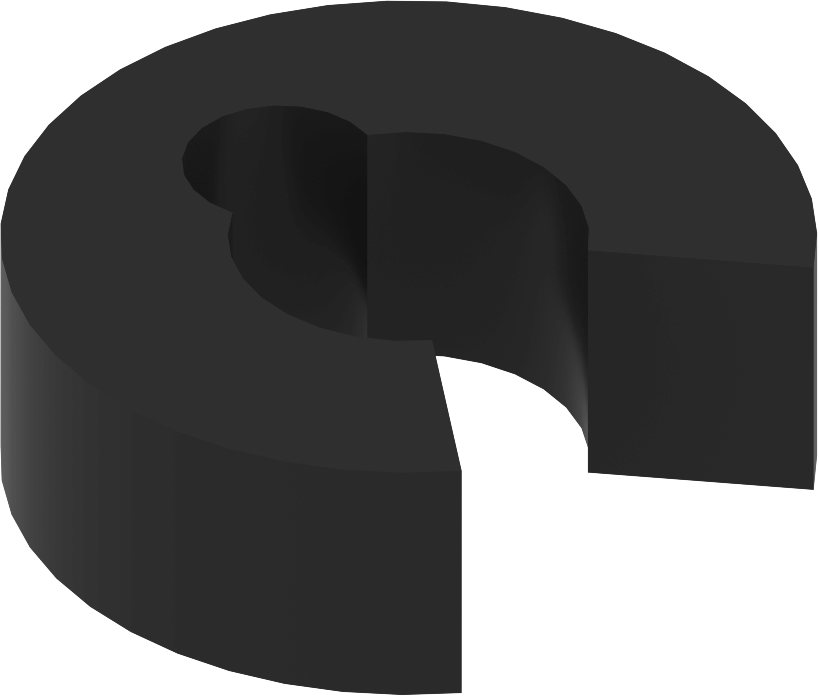

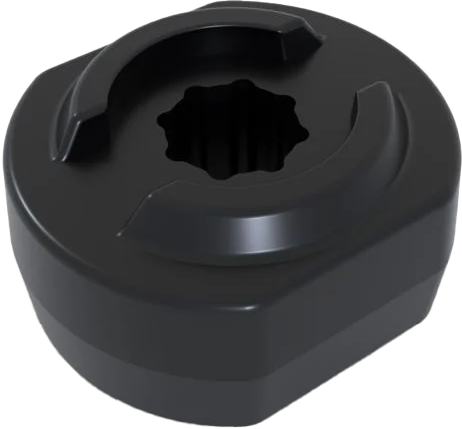

Резиновая манжета вала изображение 6 Удерживает вал на месте внутри конструкции, сохраняя при этом возможность свободного вращения вала.

изображение местоположения

1/4 дюйма (0,25 дюйма) Винт со стопорной звездочкой изображение 20 Используется с низкопрофильной гайкой или стойкой для крепления деталей из комплекта CTE Workcell Kit.

изображение местоположения

1/2 дюйма (0,5 дюйма) Винт со стопорной звездочкой изображение 80 Используется с низкопрофильной гайкой или стойкой для крепления деталей из комплекта CTE Workcell Kit.

изображение местоположения

Звездчатый приводной винт 3/4 дюйма (0,75 дюйма) изображение 20 Используется с низкопрофильной гайкой или стойкой для крепления деталей из комплекта CTE Workcell Kit.

изображение местоположения

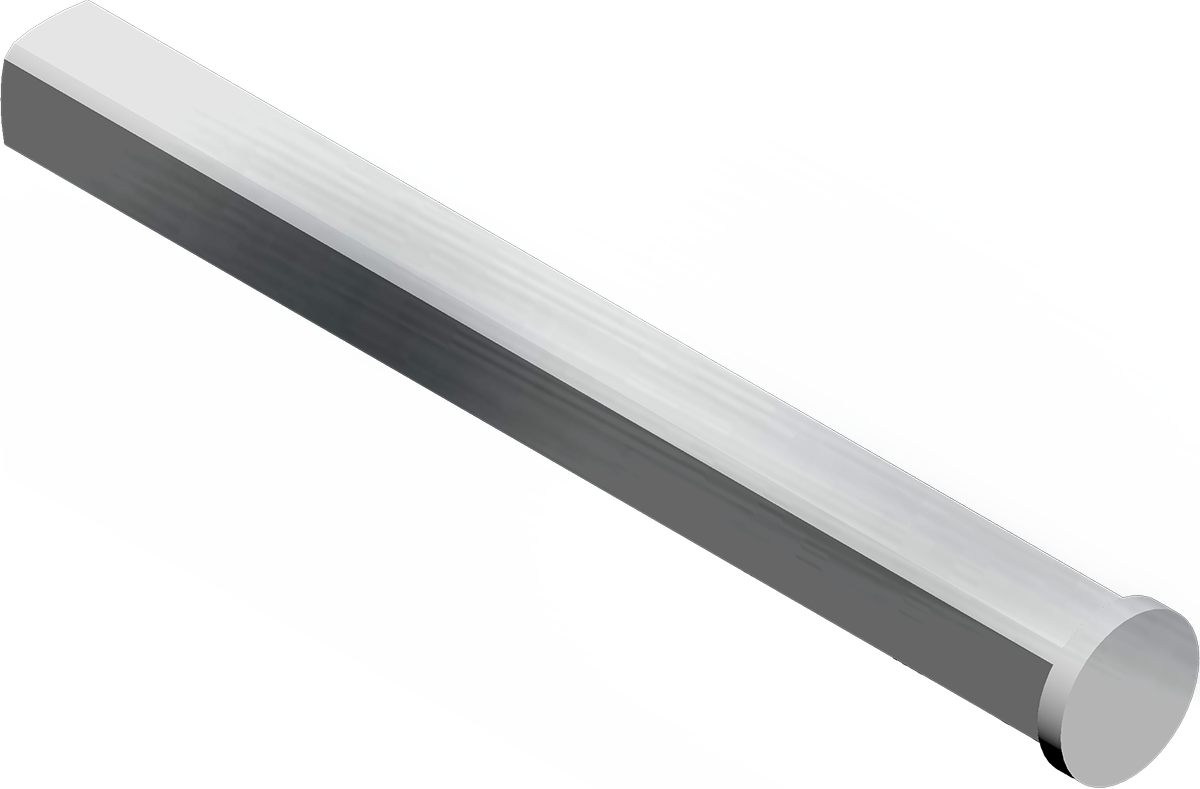

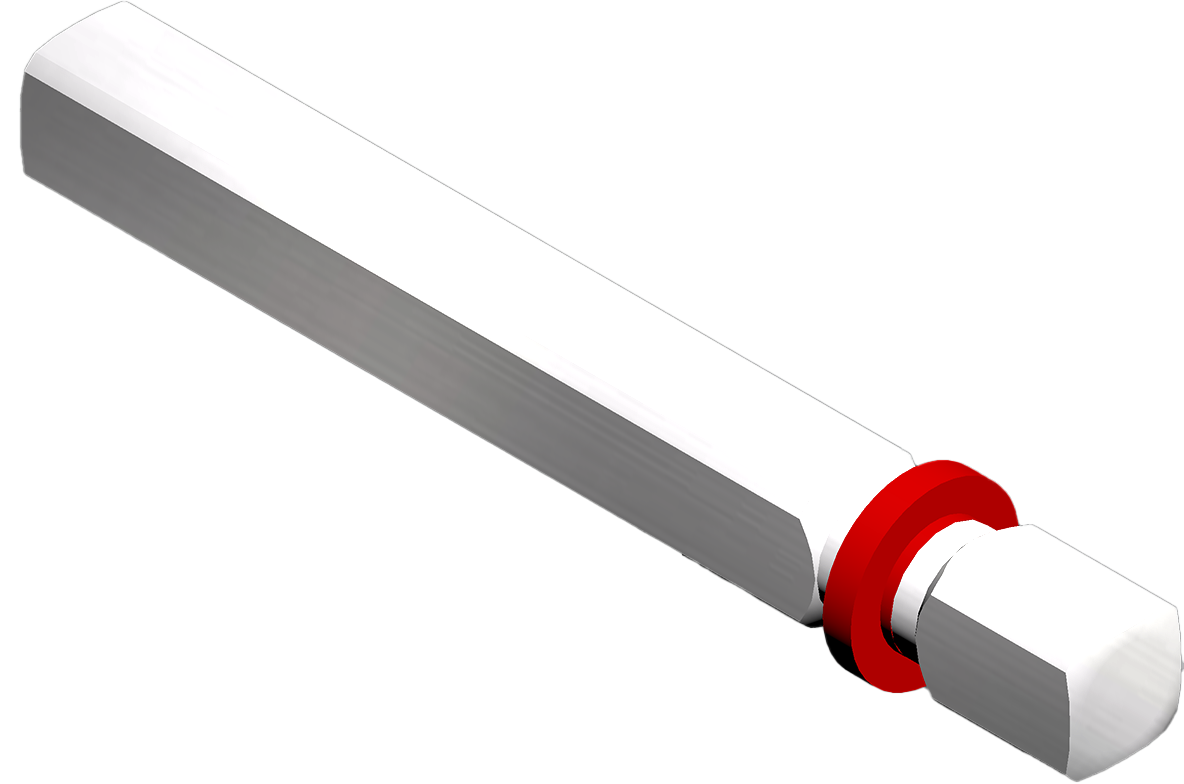

2x вал двигателя шага

изображение 4 Подключается к двигателю и позволяет элементам конструкции вращаться или вращаться.

изображение местоположения

3x вал с шаговой крышкой изображение 3 Подключается к двигателю и позволяет элементам конструкции вращаться или вращаться.

изображение местоположения

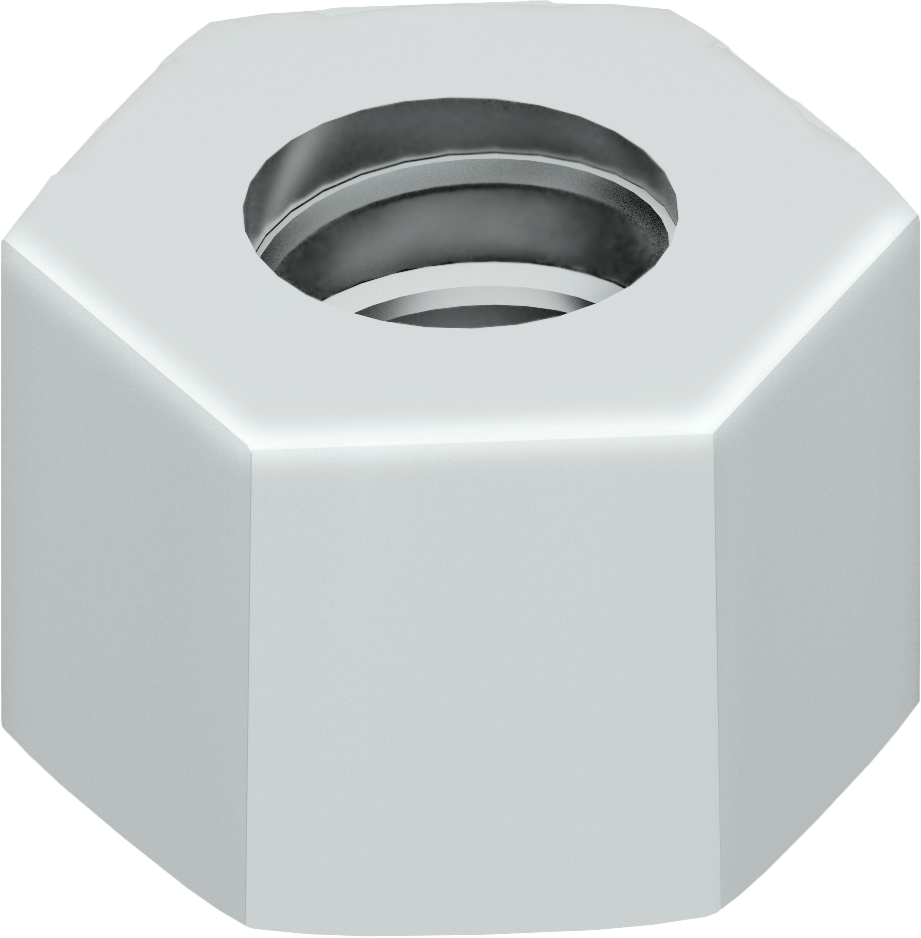

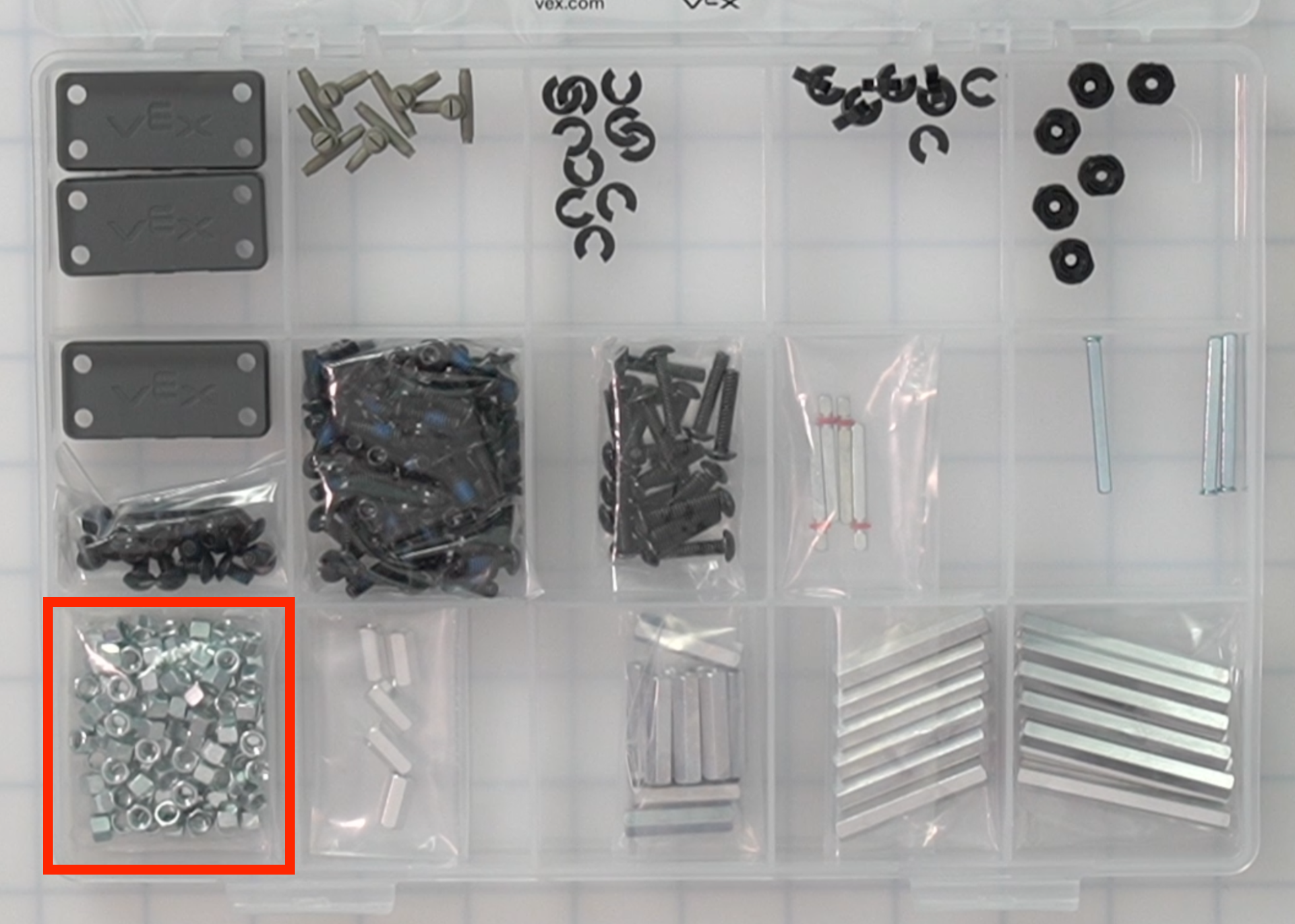

Низкопрофильная гайка изображение 100 Используется с винтом для крепления деталей из комплекта CTE Workcell Kit.

изображение местоположения

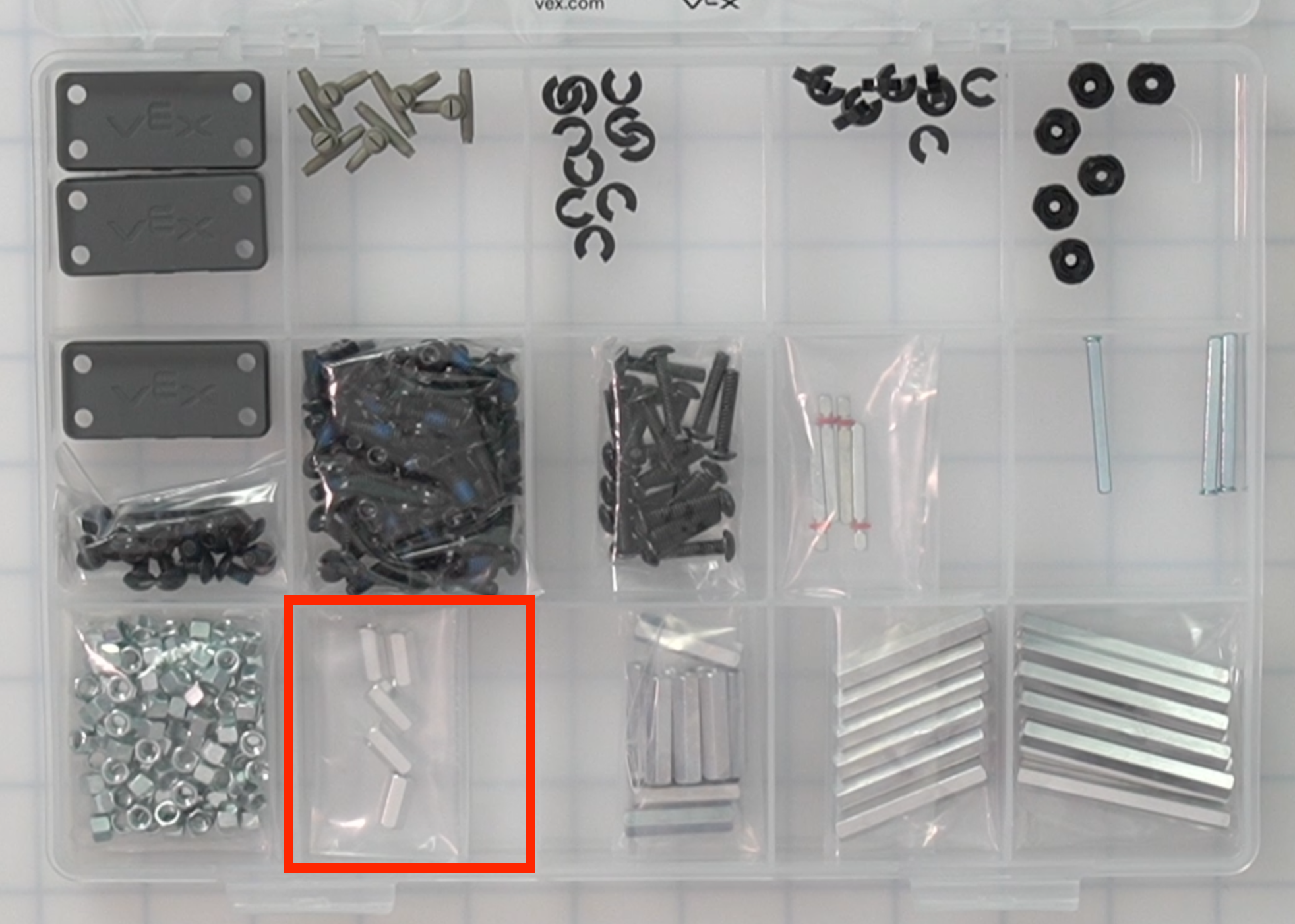

Расстояние 1/2 дюйма (0,5 дюйма) изображение 5 Используется для разделения двух деталей в сборке при создании жесткого соединения.

изображение местоположения

Расстояние 1 дюйм (1,0 дюйма) изображение 10 Используется для разделения двух деталей в сборке при создании жесткого соединения.

изображение местоположения

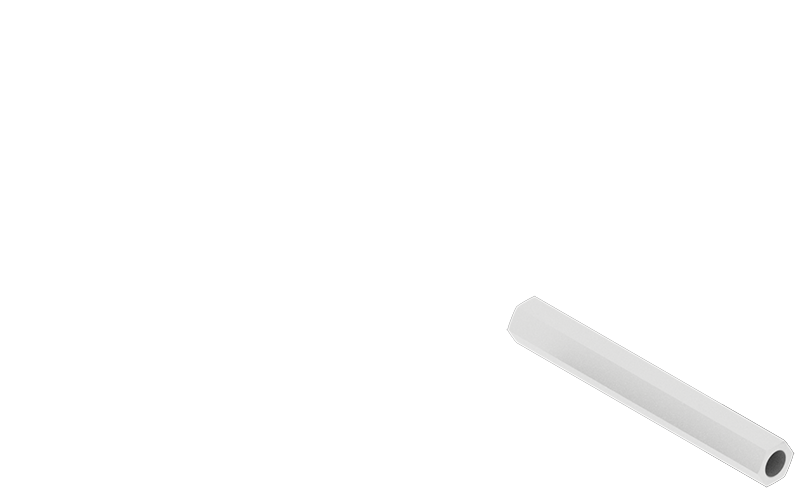

Стойка 1 1/2 дюйма (1,5 дюйма) изображение 6 Используется для разделения двух деталей в сборке при создании жесткого соединения.

изображение местоположения

2-дюймовая (2,0-дюймовая) стойка изображение 10 Используется для разделения двух деталей в сборке при создании жесткого соединения.

изображение местоположения

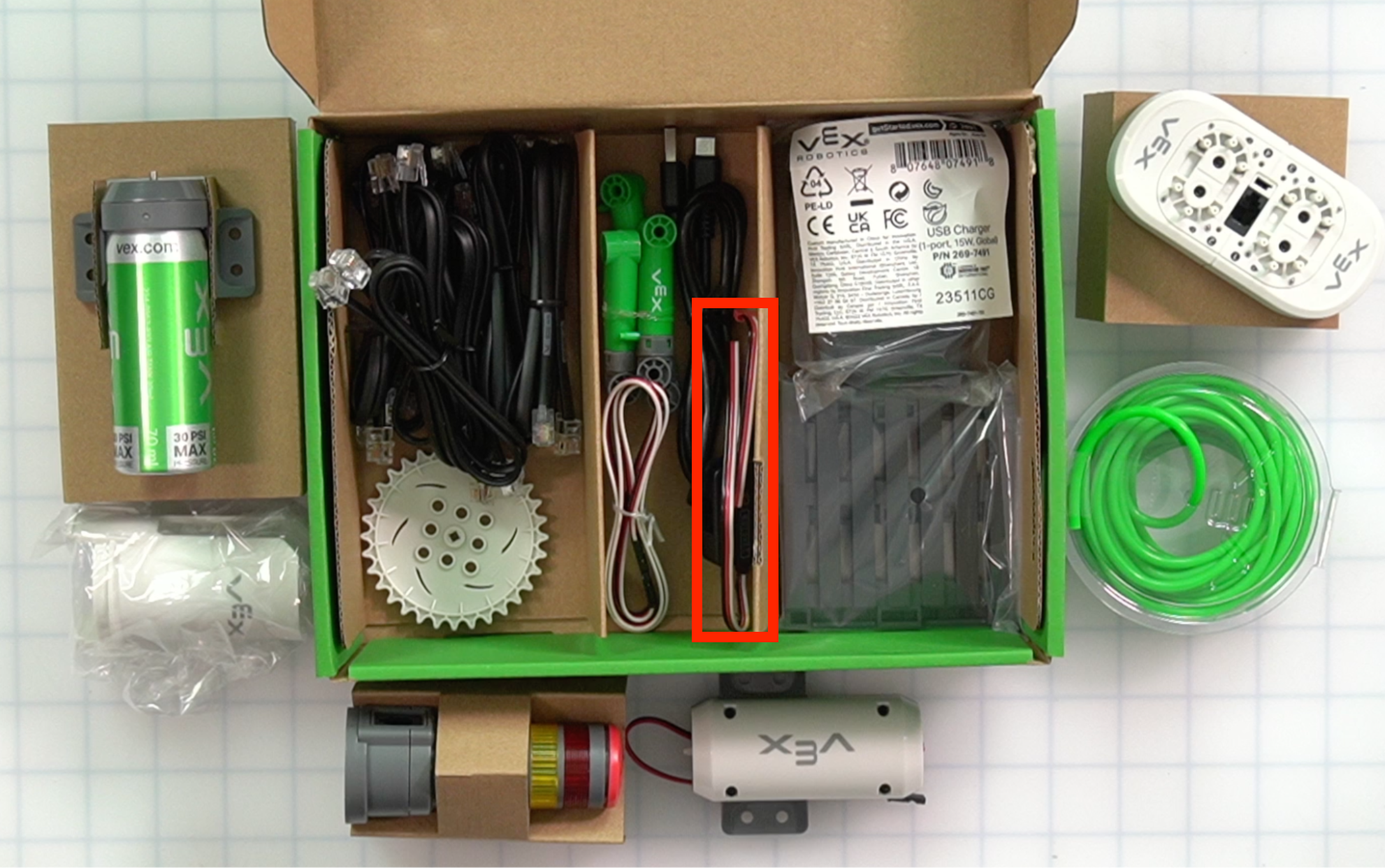

Компоненты Блок 2

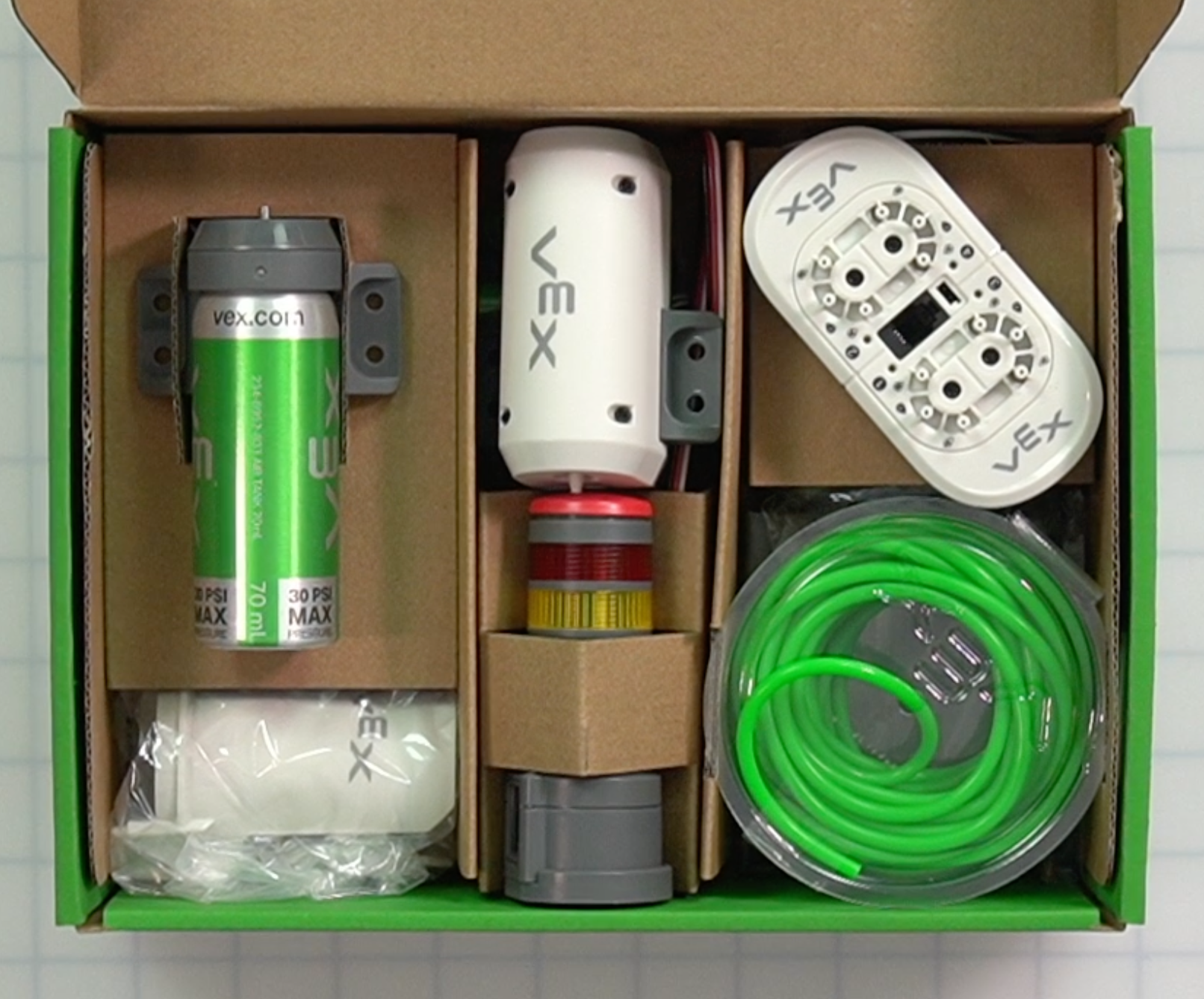

Скриншот 07.06.2024 в 16.29.28.png

Часть Фото Количество Цель Расположение

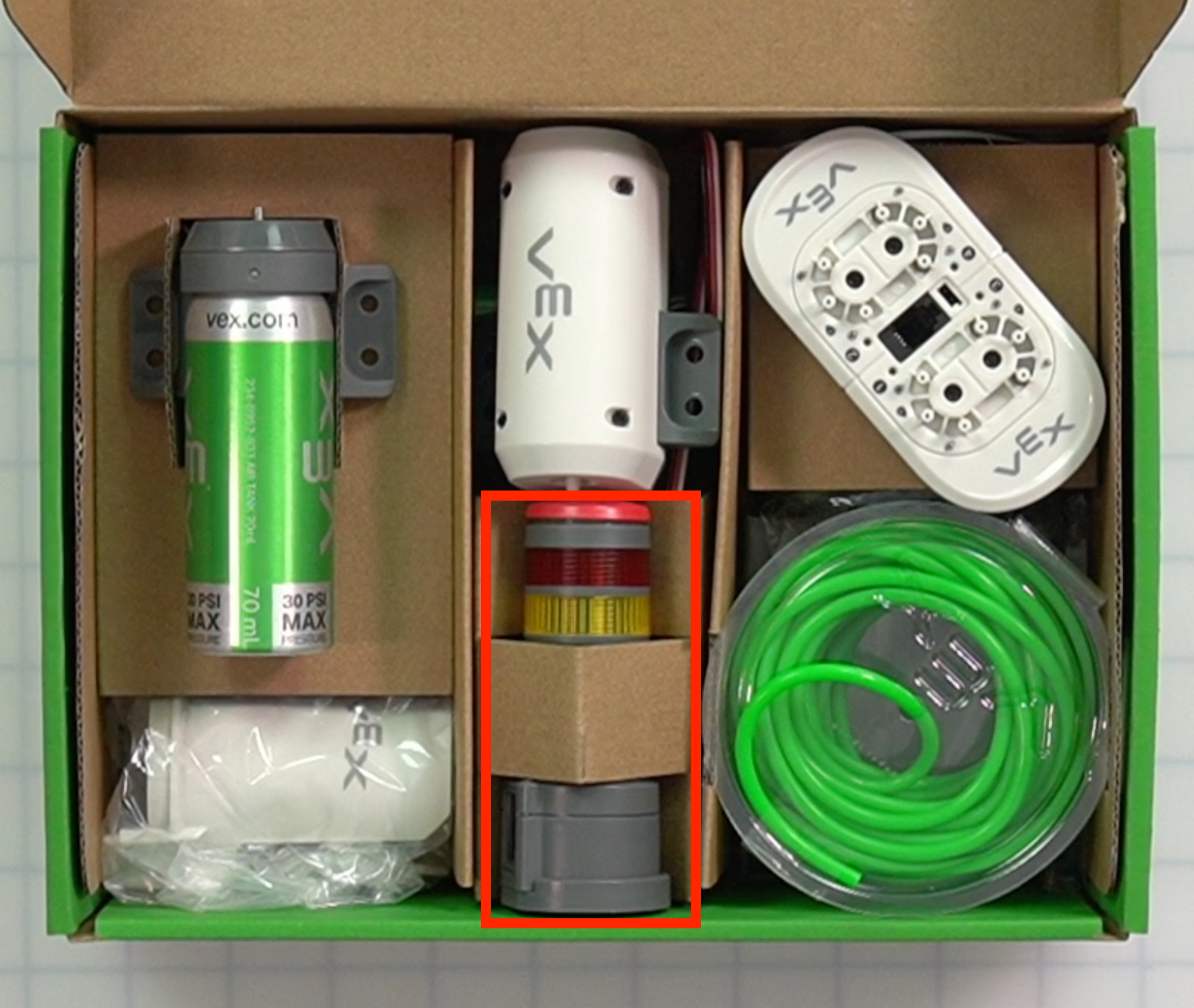

Сигнальная башня изображение 1 описание

изображение местоположения

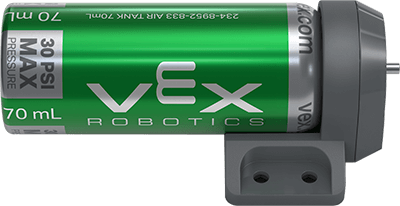

Воздушный резервуар – 70 мл изображение 1 Используется для хранения сжатого воздуха.

изображение местоположения

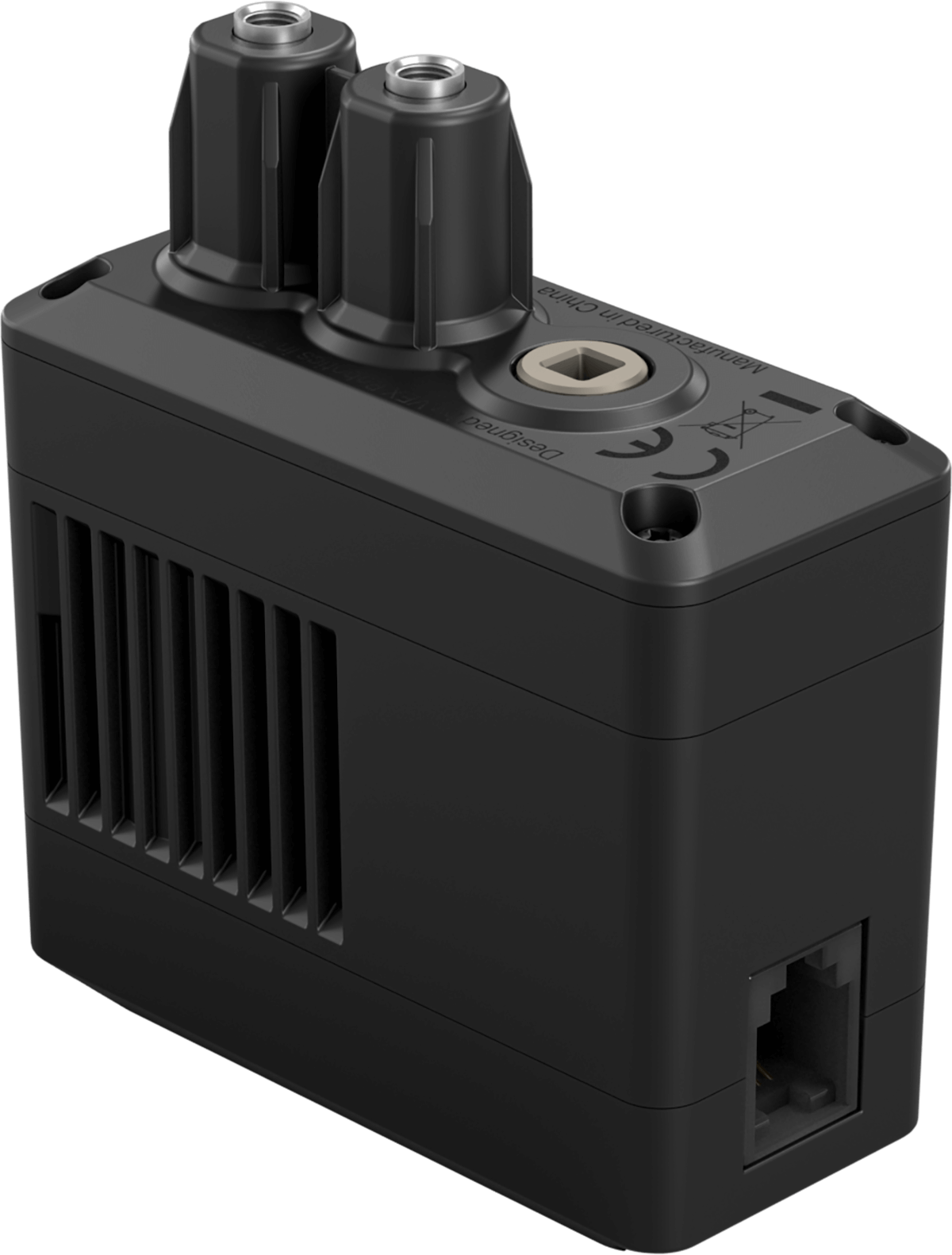

Воздушный насос изображение 1 Используется для сжатия воздуха в пневматической системе.

изображение местоположения

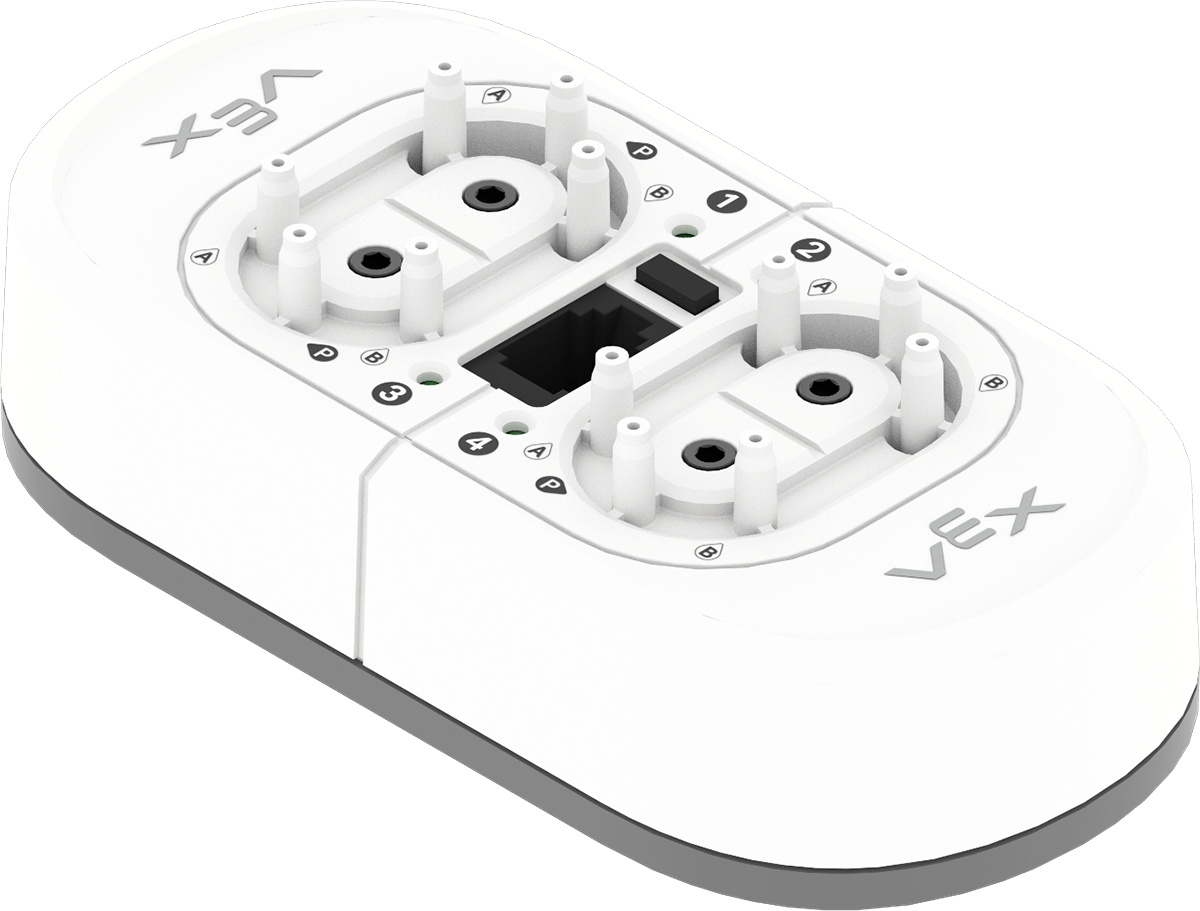

Пневматический соленоид изображение 1 Используется для электронного управления потоком воздуха вокруг пневматической системы.

изображение местоположения

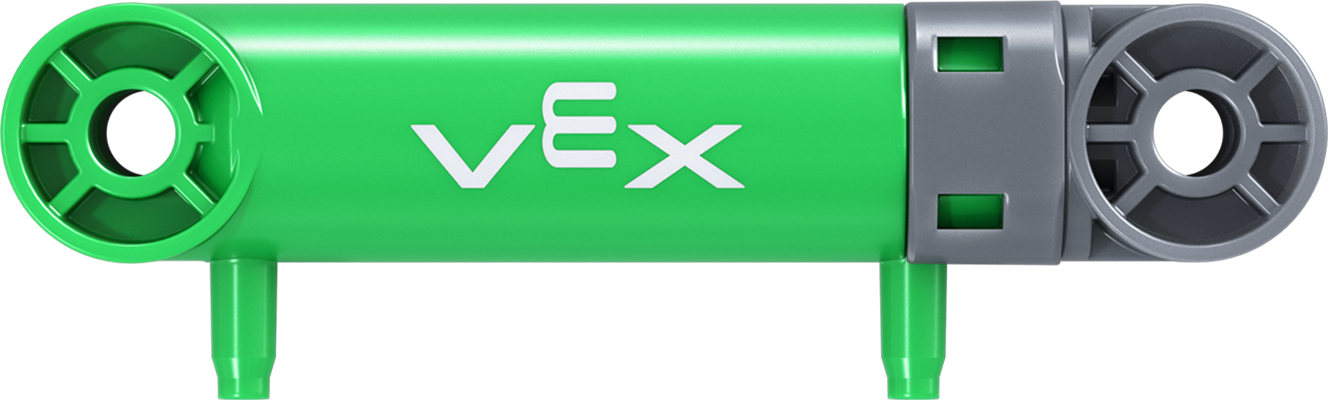

2-шаговый пневматический цилиндр изображение 2 Превращает сжатый воздух в возвратно-поступательное движение и может выдвигаться (толкать) и втягиваться (тянуть).

изображение местоположения

4-шаговый пневматический цилиндр изображение 1 Превращает сжатый воздух в возвратно-поступательное движение и может выдвигаться (толкать) и втягиваться (тянуть).

изображение местоположения

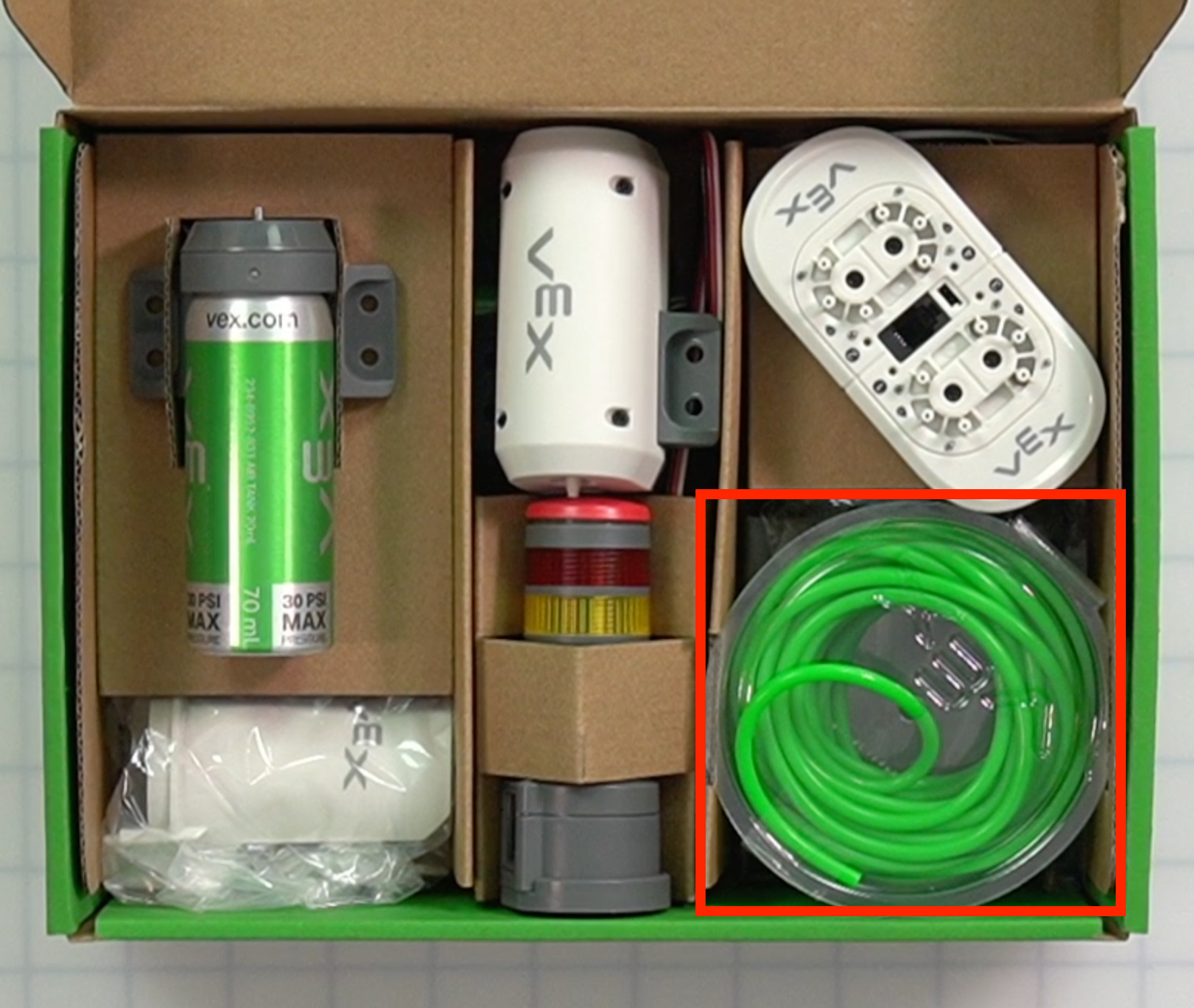

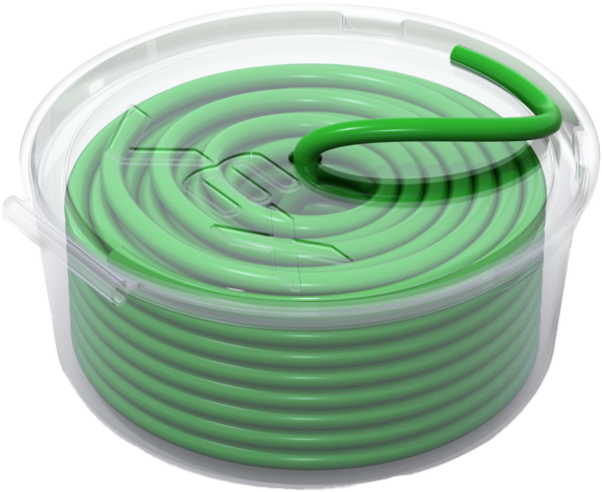

Трубка 4 мм изображение 6,5 метров Используется для перемещения сжатого воздуха от пневматического соленоида к остальной части системы.

изображение местоположения

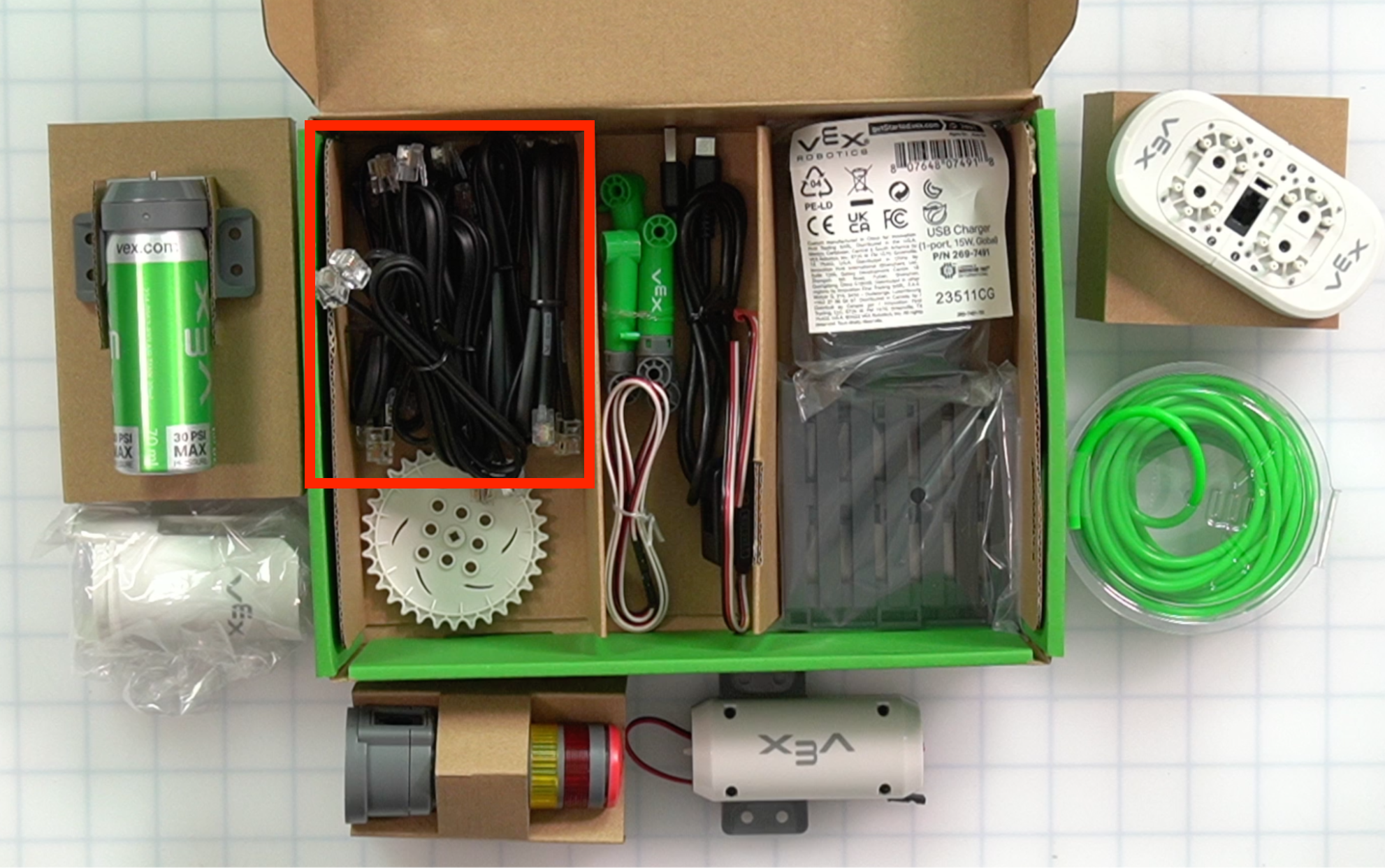

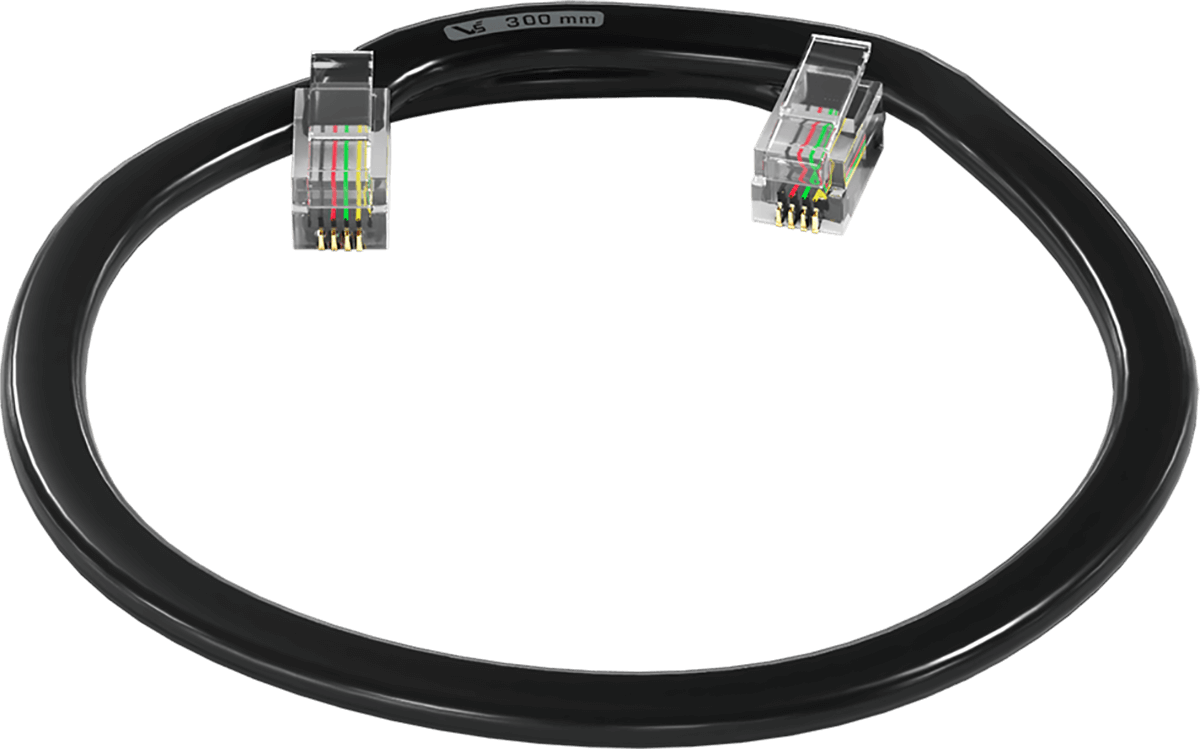

Смарт-кабель V5 – 300 мм изображение 6 Используется для подключения устройств к EXP Brain.

изображение местоположения

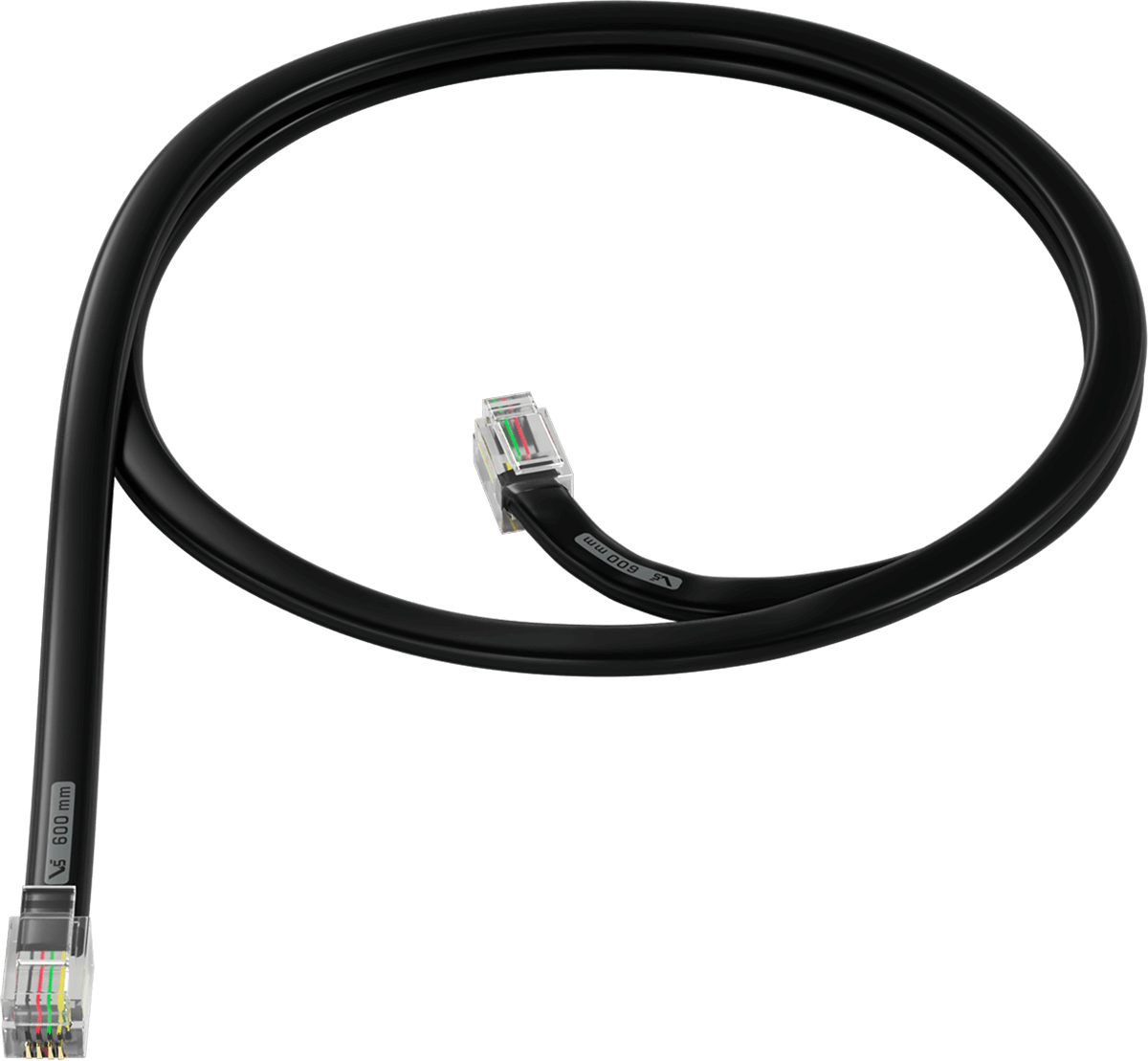

Смарт-кабель V5 – 600 мм изображение 3 Используется для подключения устройств к EXP Brain.

изображение местоположения

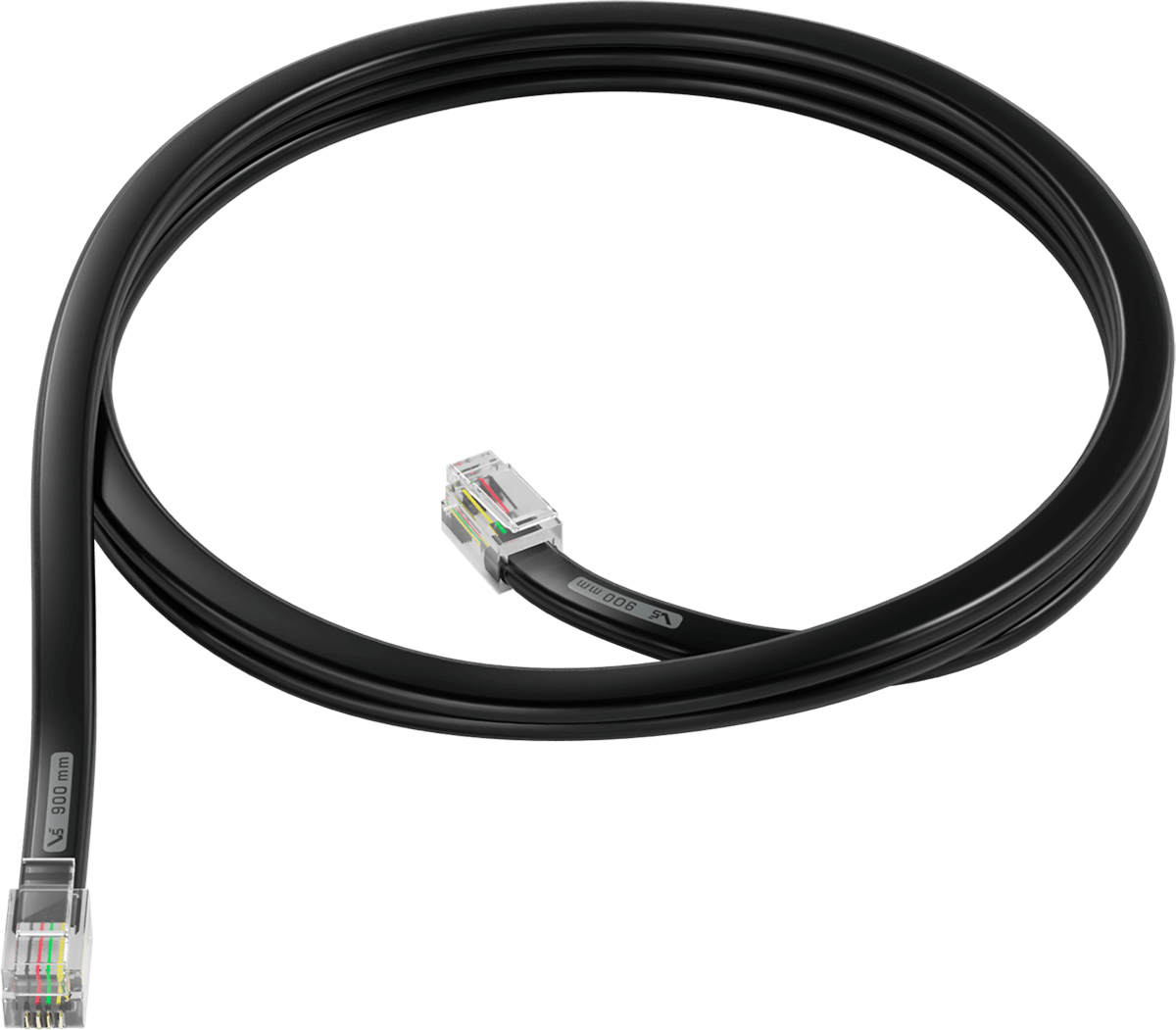

Смарт-кабель V5 – 600 мм изображение 3 Используется для подключения устройств к EXP Brain.

изображение местоположения

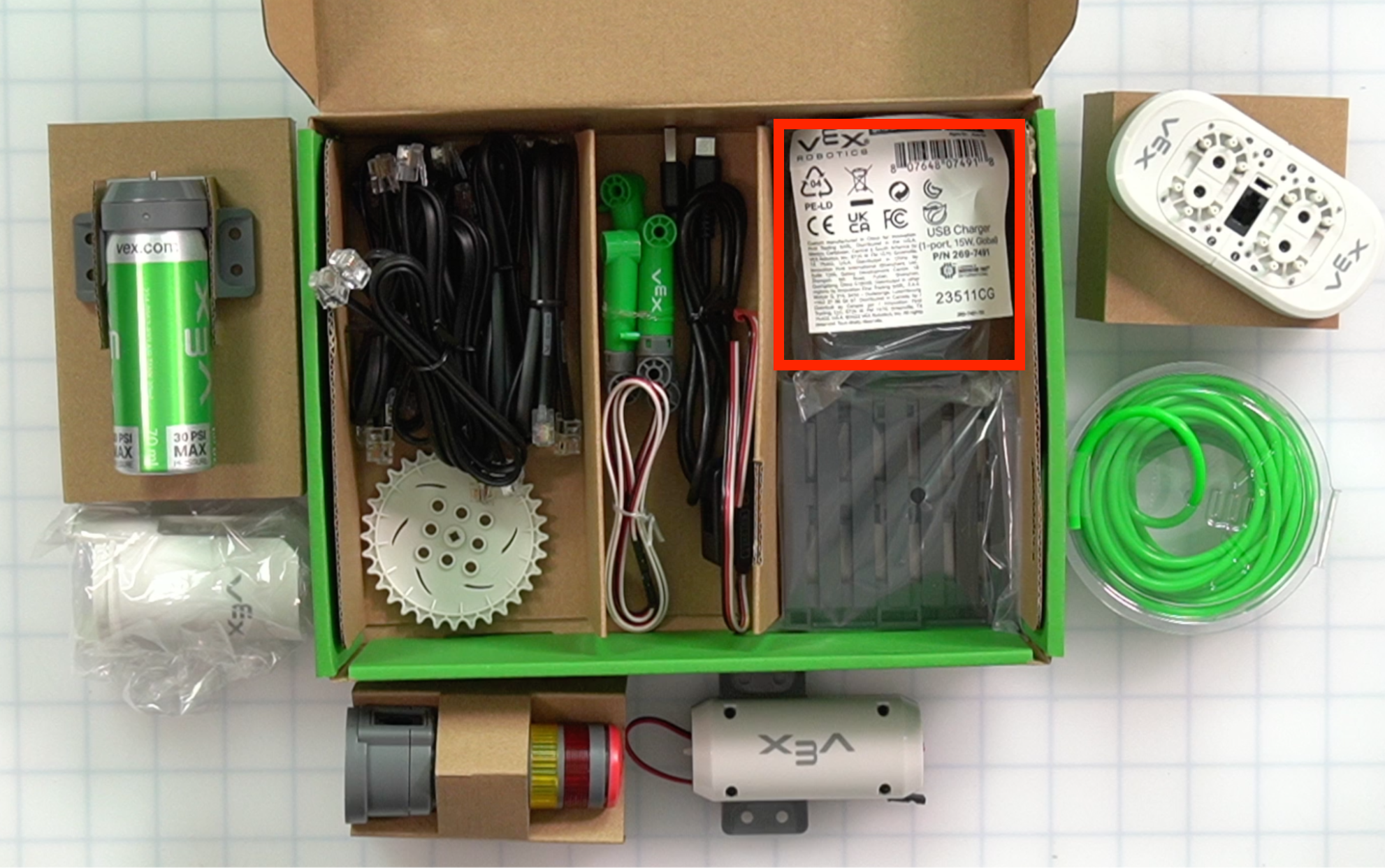

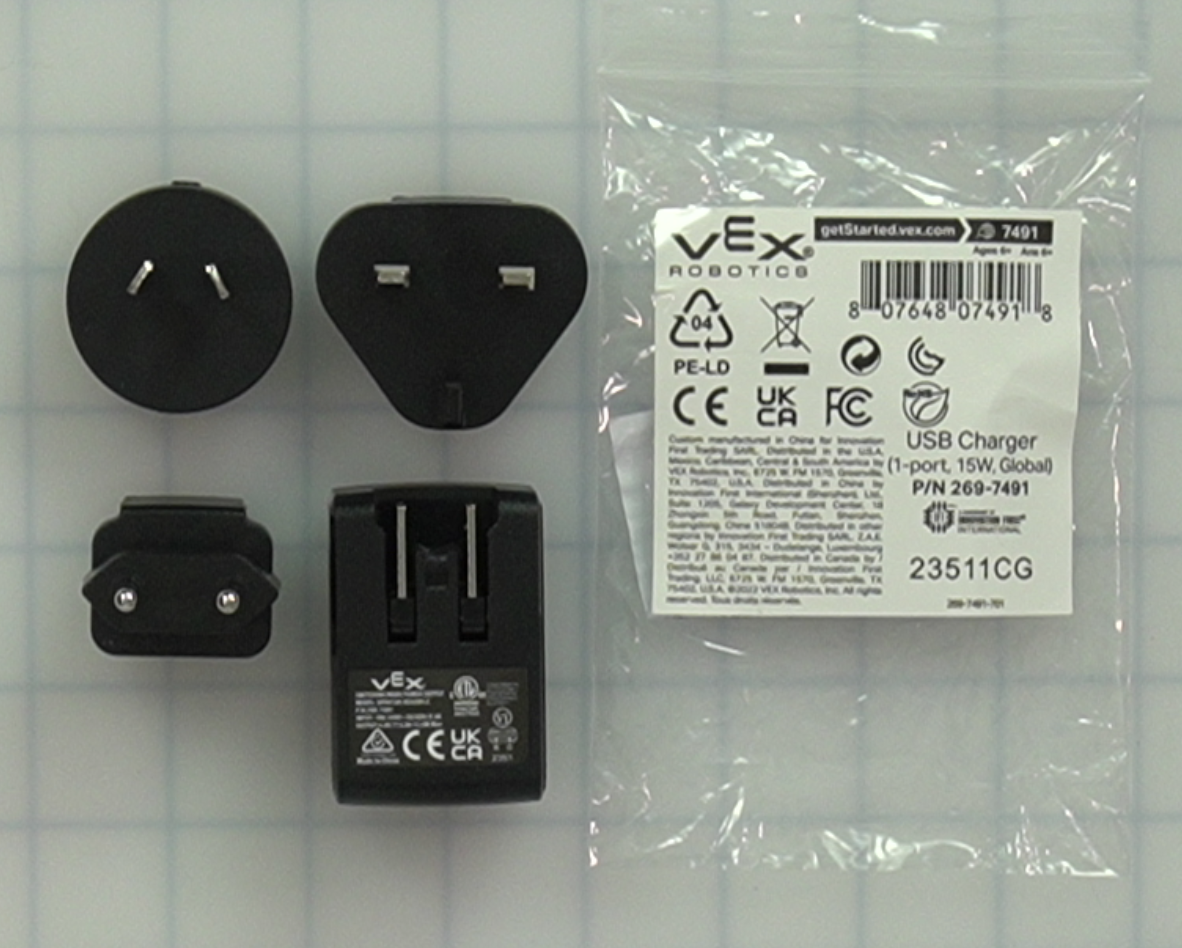

USB-зарядное устройство изображение 1 Для подключения USB-кабеля для зарядки аккумулятора.

изображение местоположения

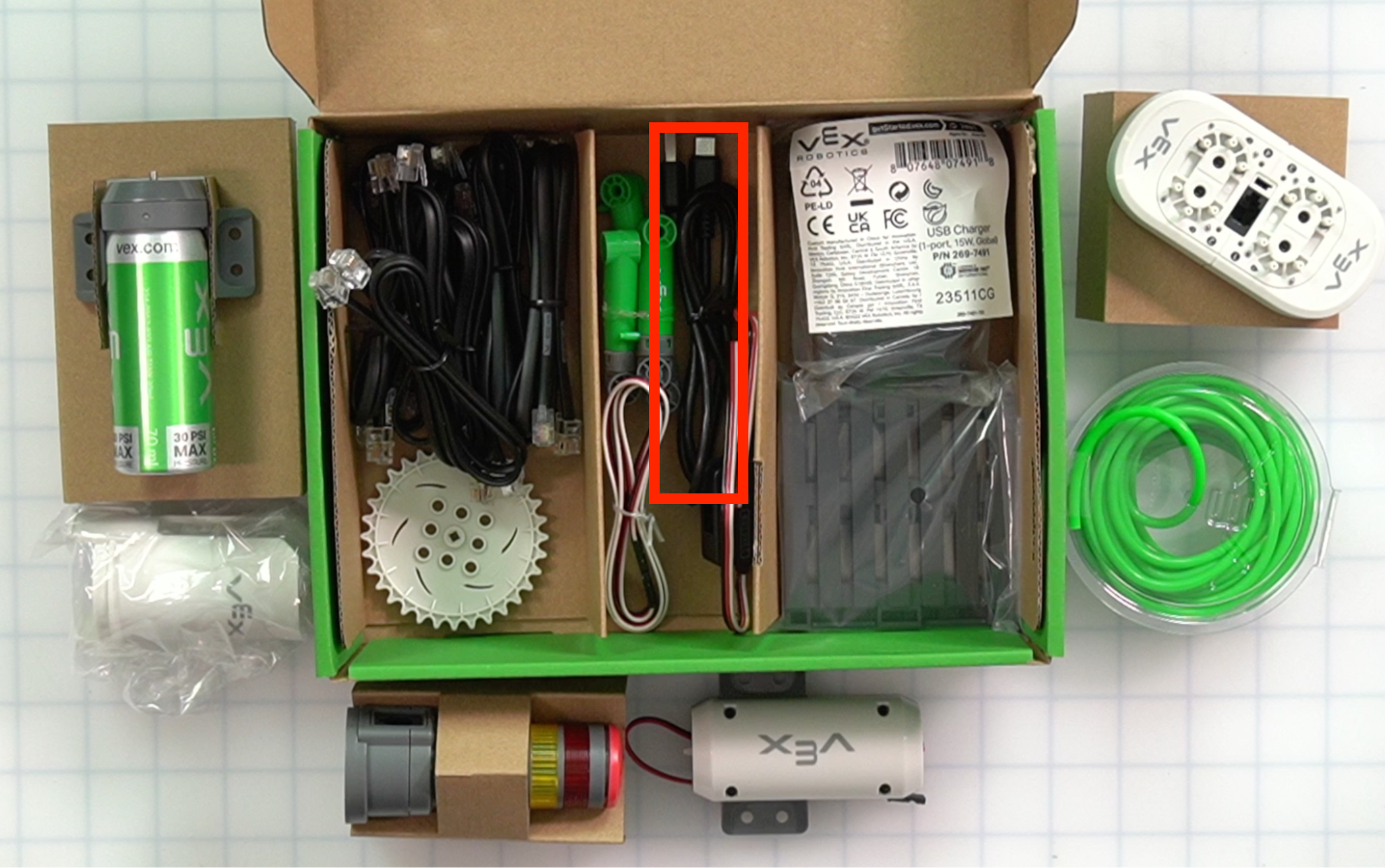

USB-кабель (переменный ток) изображение 1 Для подключения 6-осевого манипулятора или EXP Brain к компьютеру. Также используется для зарядки аккумулятора.

изображение местоположения

3-проводной удлинитель – 24 дюйма изображение 1 Используется с датчиком объекта для доступа от мозга к креплению датчика.

изображение местоположения

Дисковый загрузчик изображение 1 Используется с пневматикой для подачи дисков на входной конвейер.

изображение местоположения

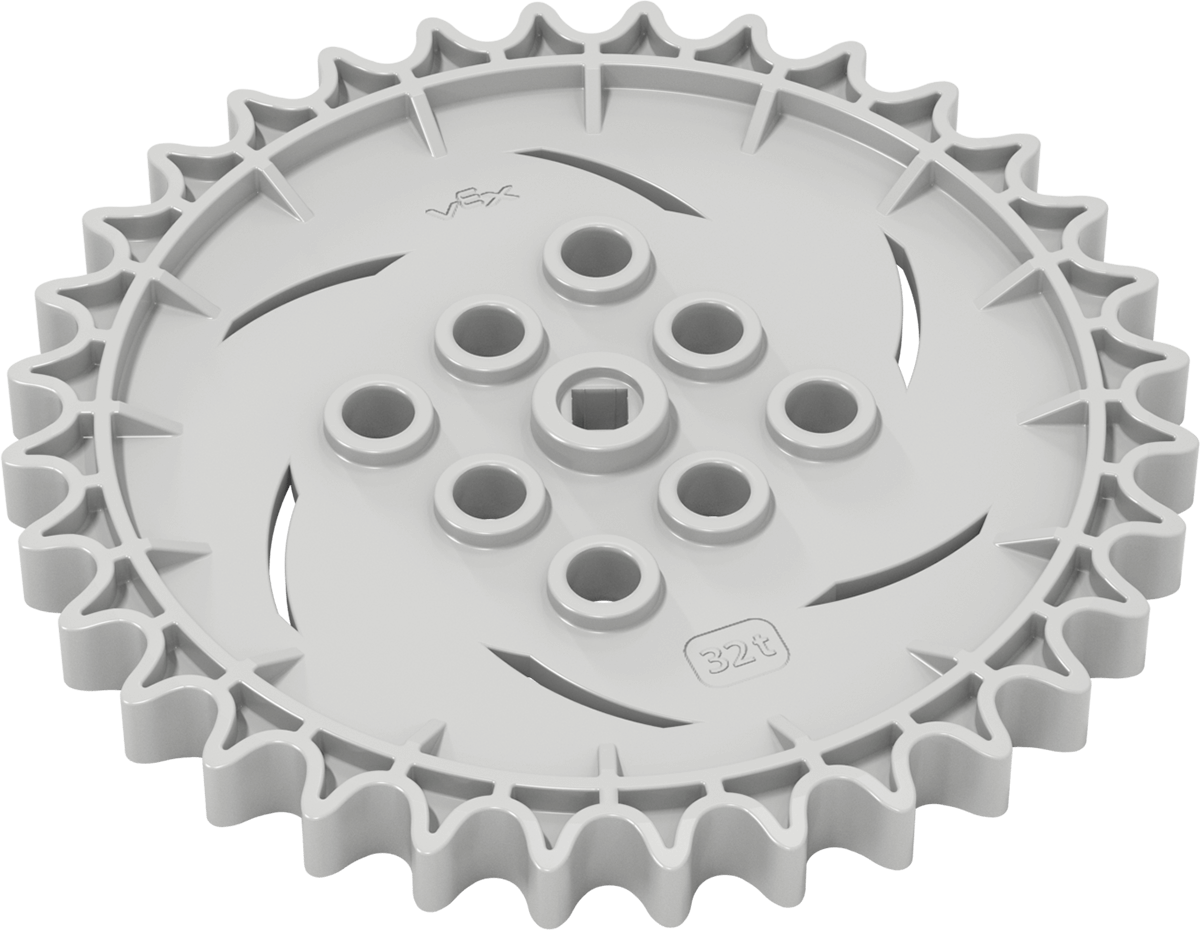

Звездочка – Т32 изображение 1 Используется с приводной гусеницей и двигателем для перемещения змеевидного конвейера.

изображение местоположения

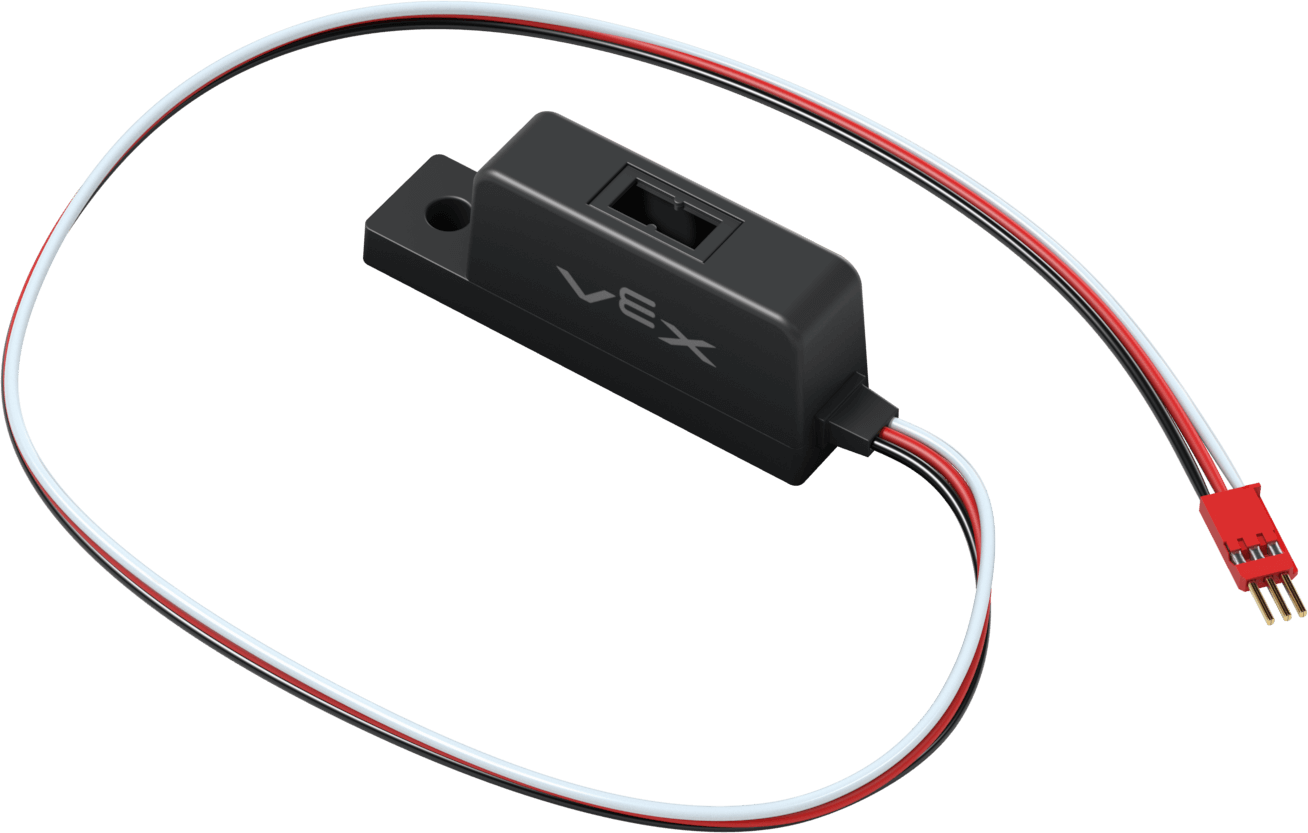

Датчик объекта изображение 1 описание

изображение местоположения

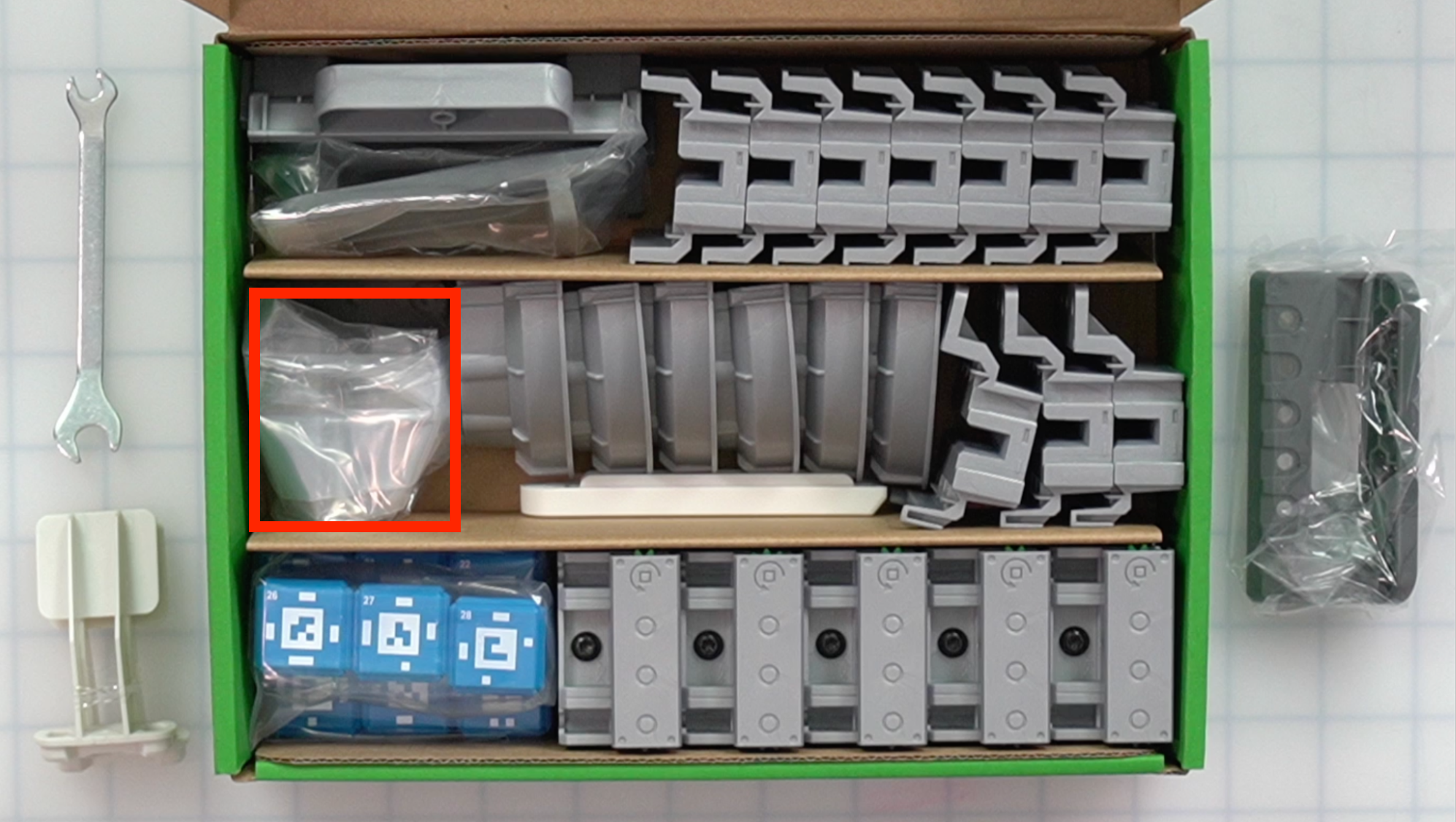

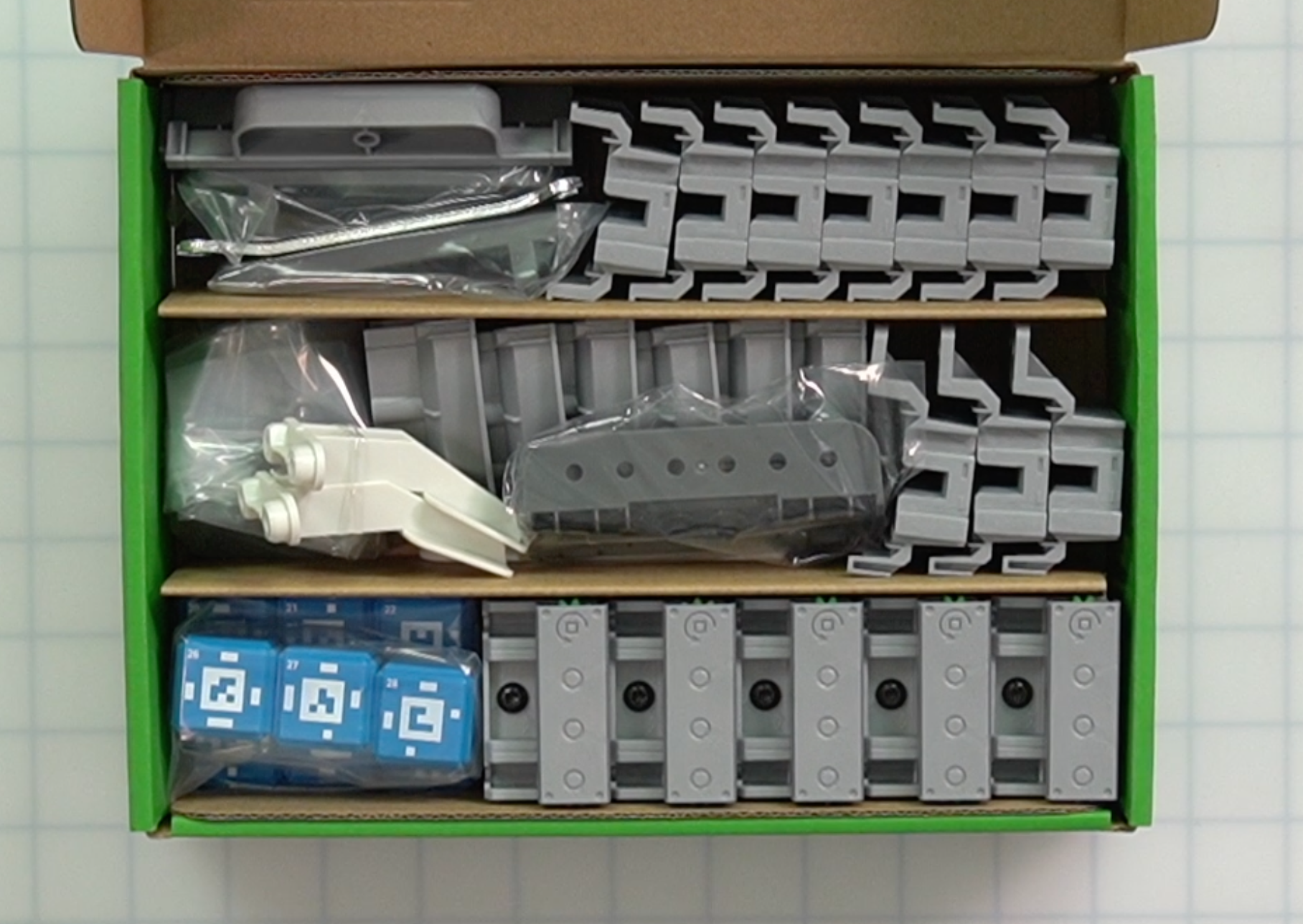

Компоненты Блок 3

Скриншот 07.06.2024 в 16.30.06.png

Часть Фото Количество Цель Расположение в аппаратном корпусе

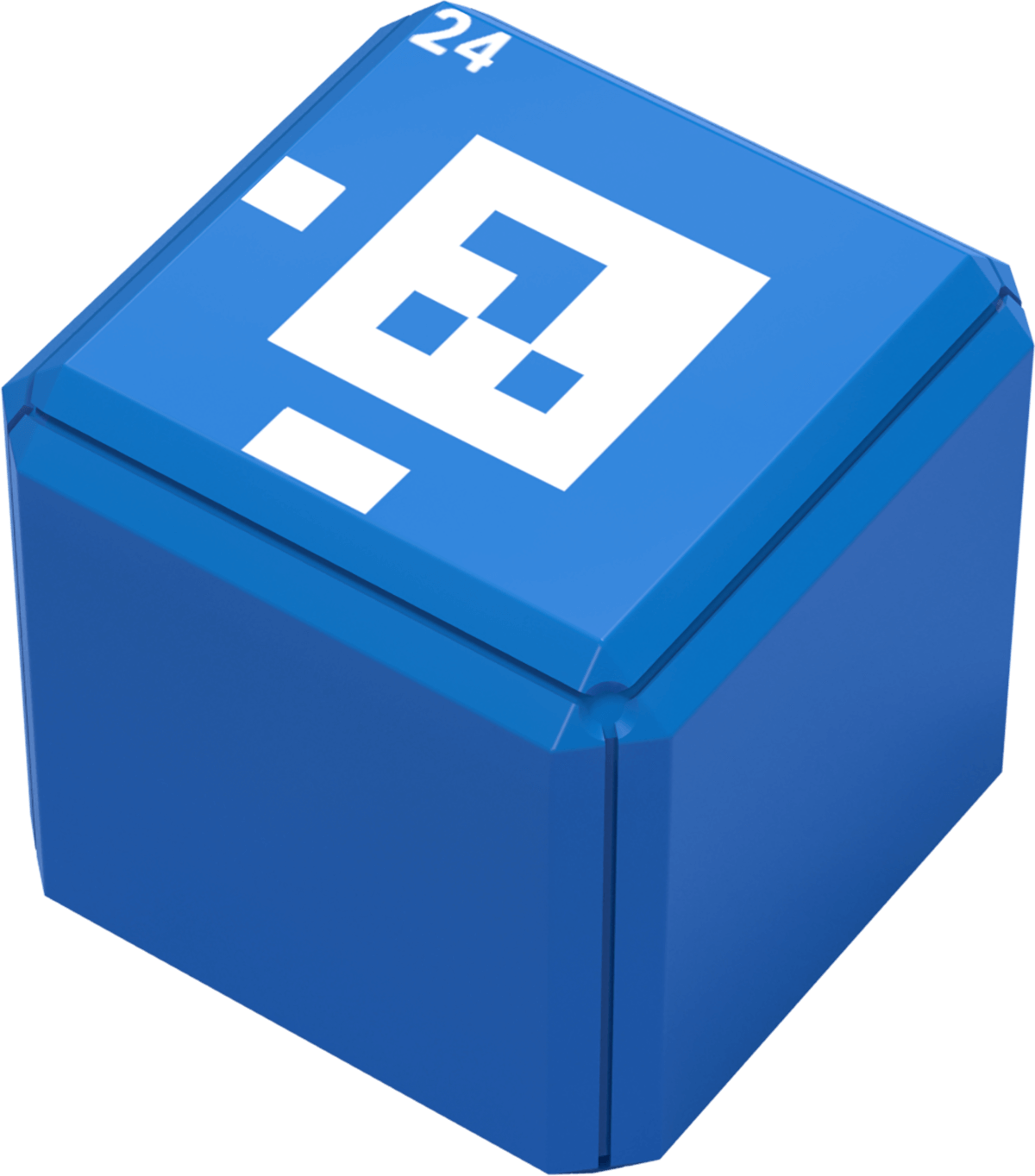

Синий куб изображение 9

Используется в деятельности по моделированию объектов в условиях промышленной робототехники.

ПримечаниеКаждый куб показывает свой AprilTag. Эта функциональность будет объяснена в будущем обновлении.

изображение местоположения

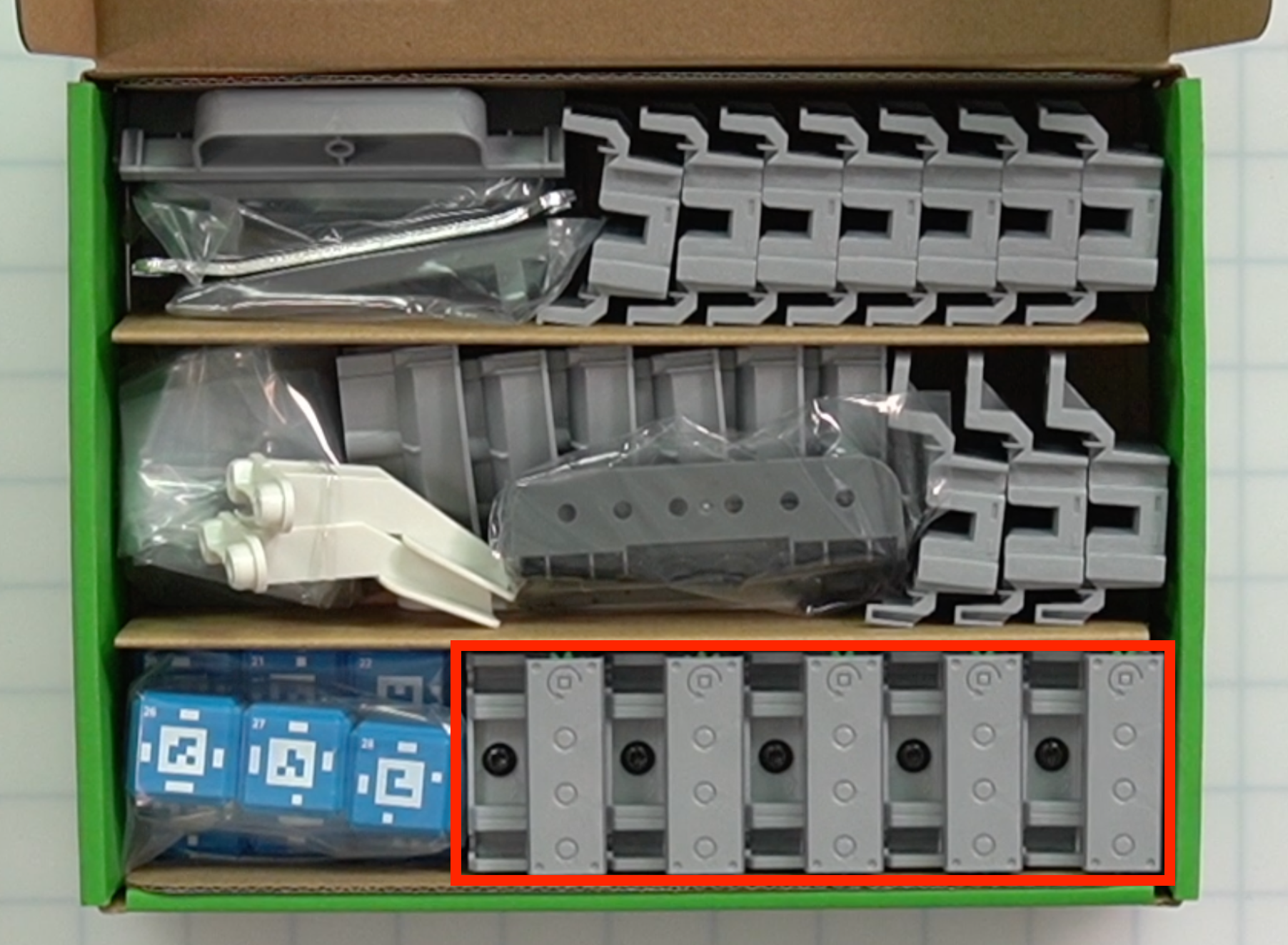

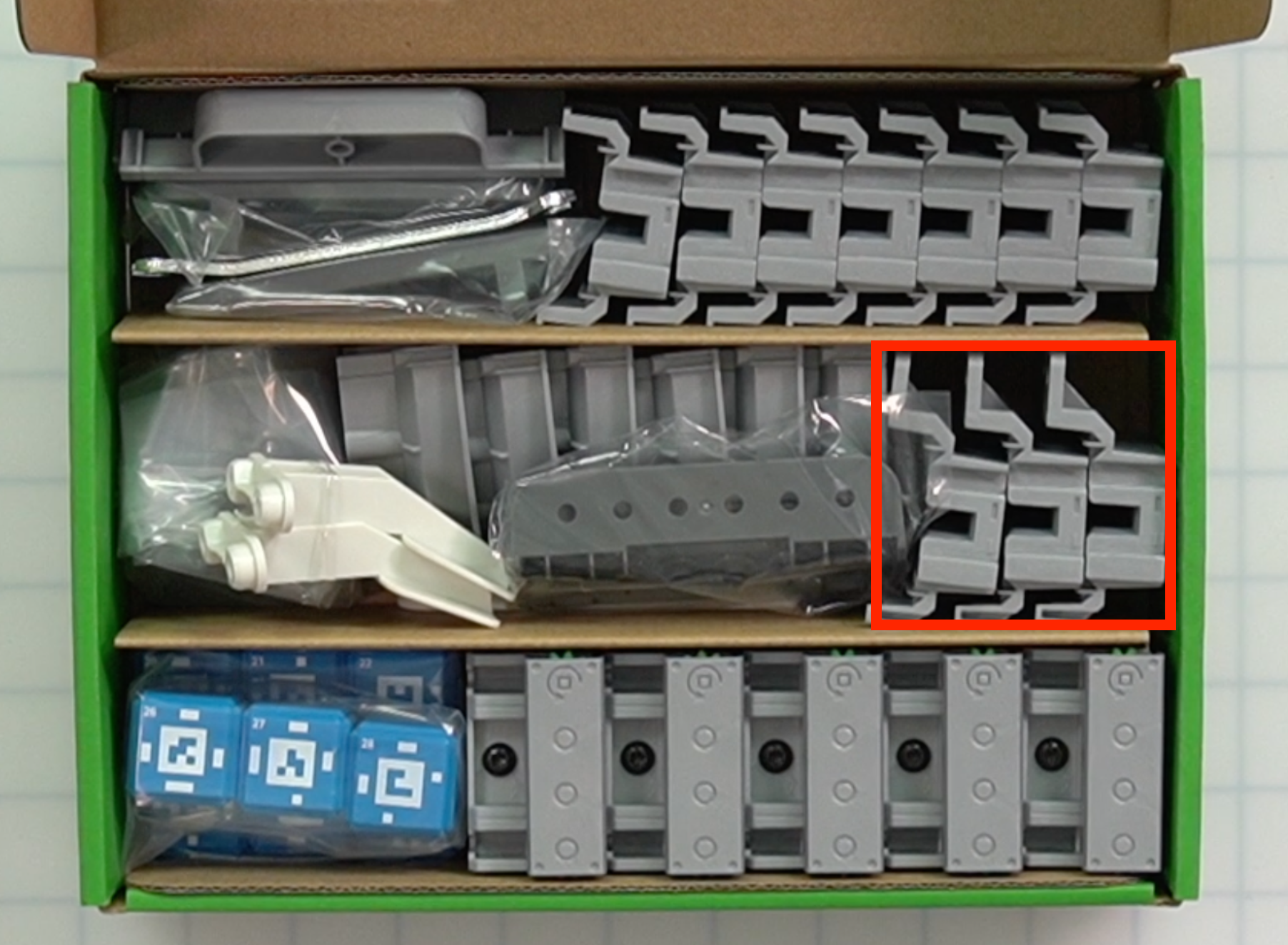

Линейный конвейер изображение 5 Используется для перемещения дисков и кубов на змеевиковый конвейер и обратно.

изображение местоположения

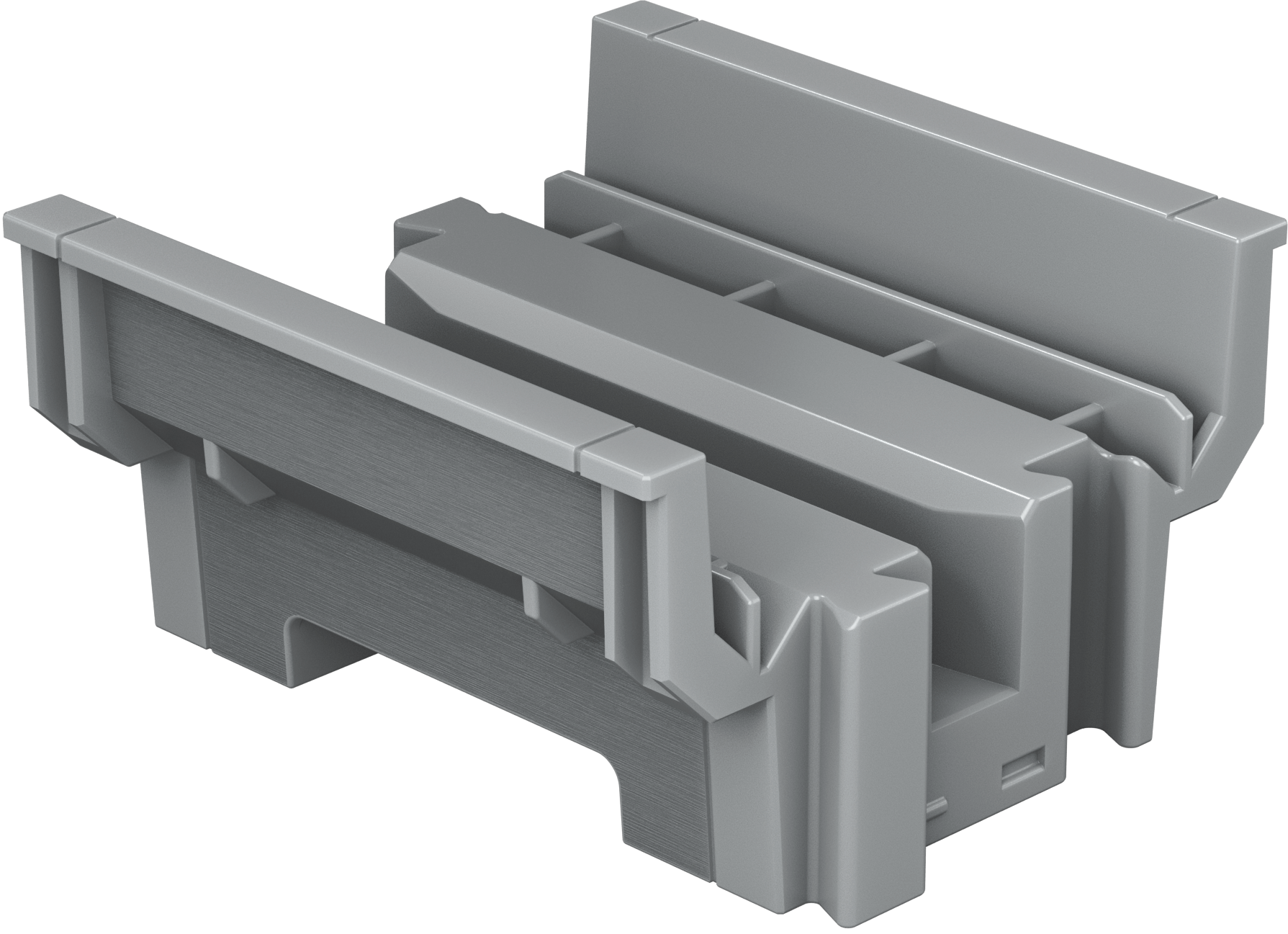

Прямая дорожка изображение 7 Часть основания змеевидного конвейера, используемая для соединения конвейера с плиткой CTE.

изображение местоположения

Деталь приводной гусеницы изображение 1 Часть основания змеевидного конвейера, используемая для соединения конвейера с плиткой CTE. Эта деталь используется для соединения двигателя и звездочки с конвейером.

изображение местоположения

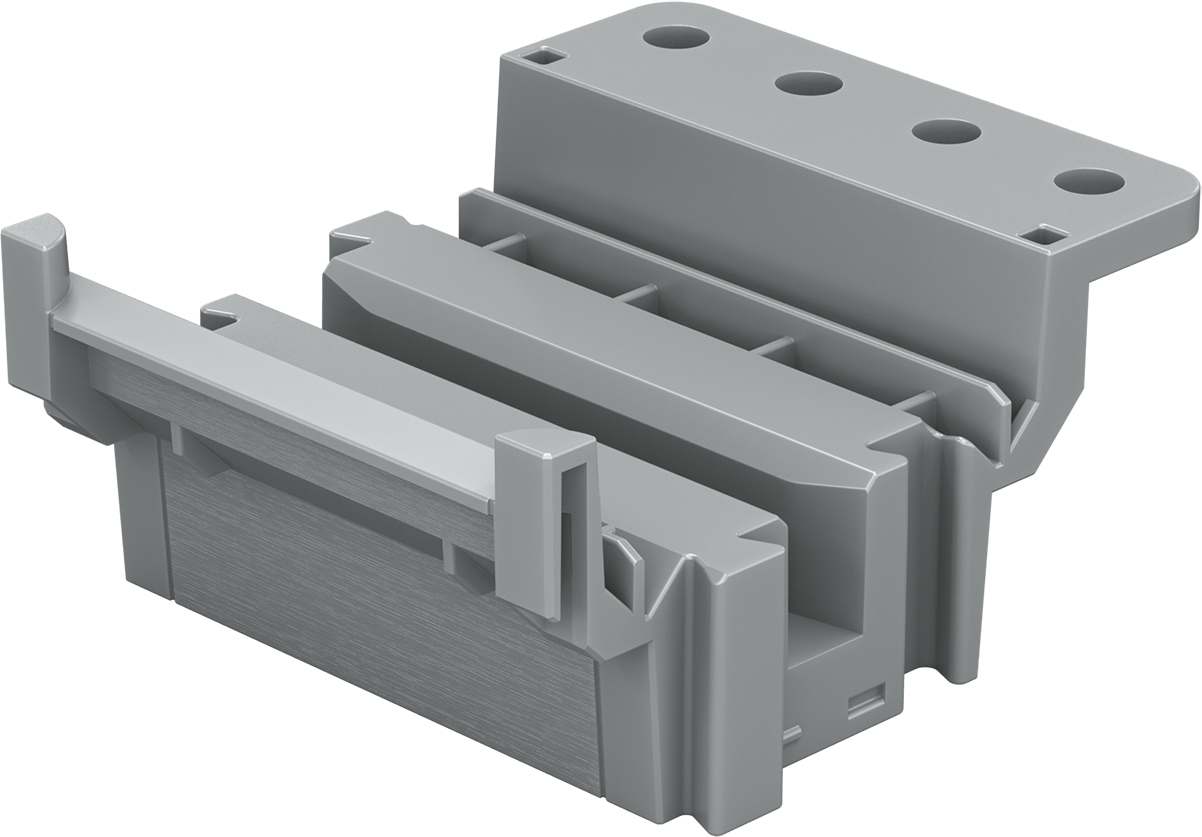

Отводящая направляющая изображение 3 Часть основания змеевидного конвейера, используемая для соединения конвейера с плиткой CTE. Эта деталь используется для подключения дивертора к конвейеру.

изображение местоположения

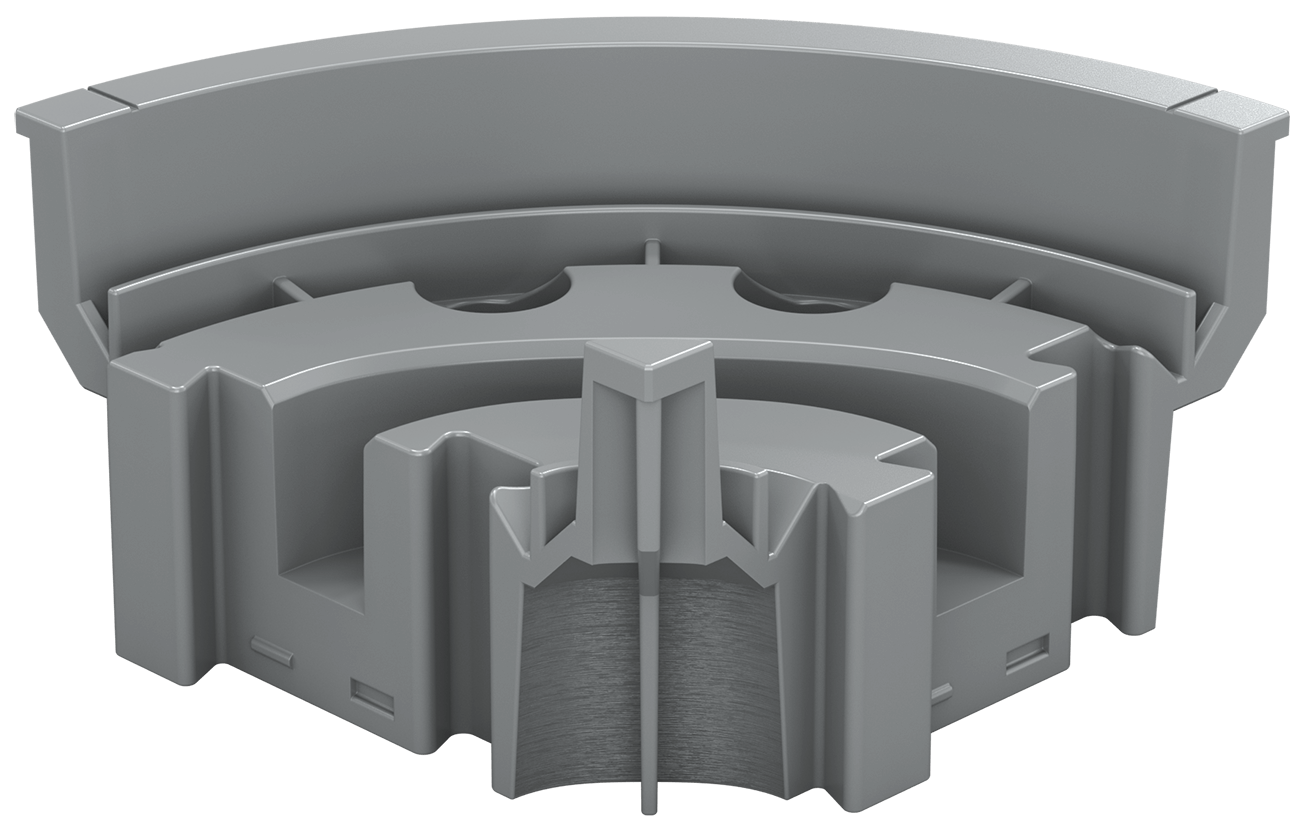

Повернуть деталь гусеницы изображение 6 Часть основания змеевидного конвейера, используемая для соединения конвейера с плиткой CTE.

изображение местоположения

Диверторная башня изображение 2 Вертикальная составляющая дивертора.

изображение местоположения

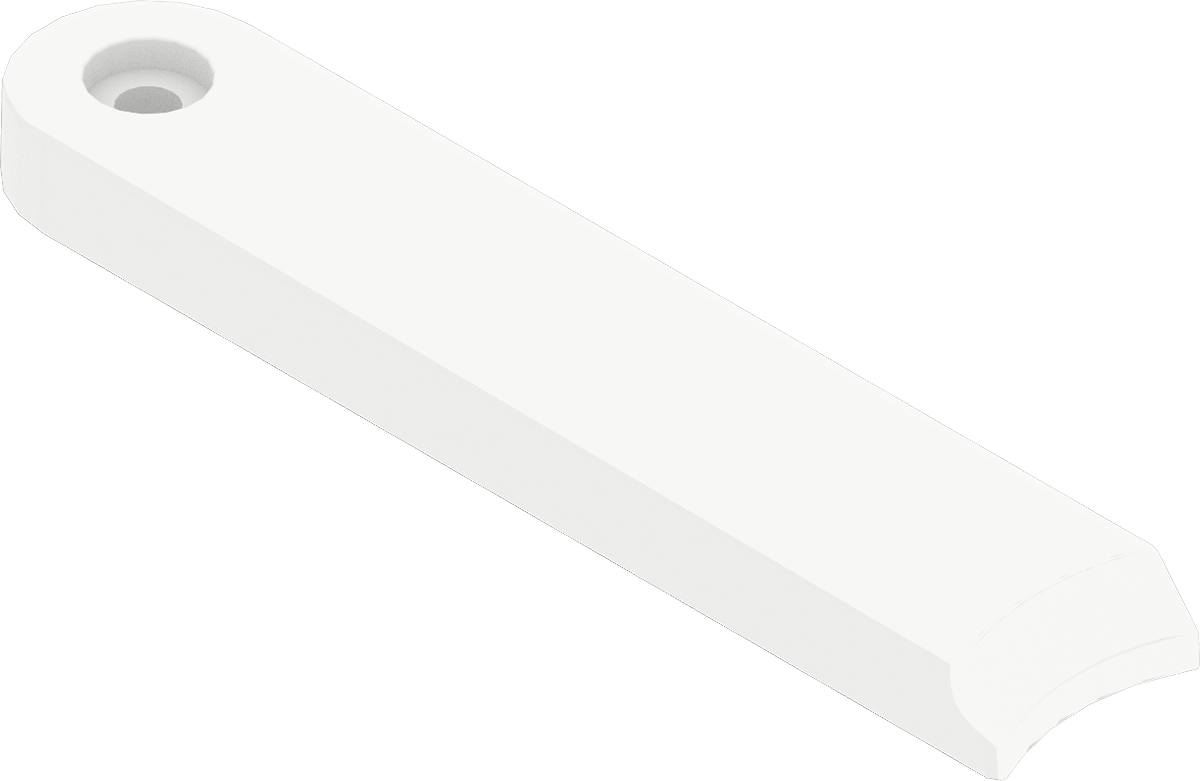

Рукоятка переключателя изображение 2 Горизонтальная составляющая дивертора. Эта деталь движется по диверторной башне, основанной на пневматическом цилиндре.

изображение местоположения

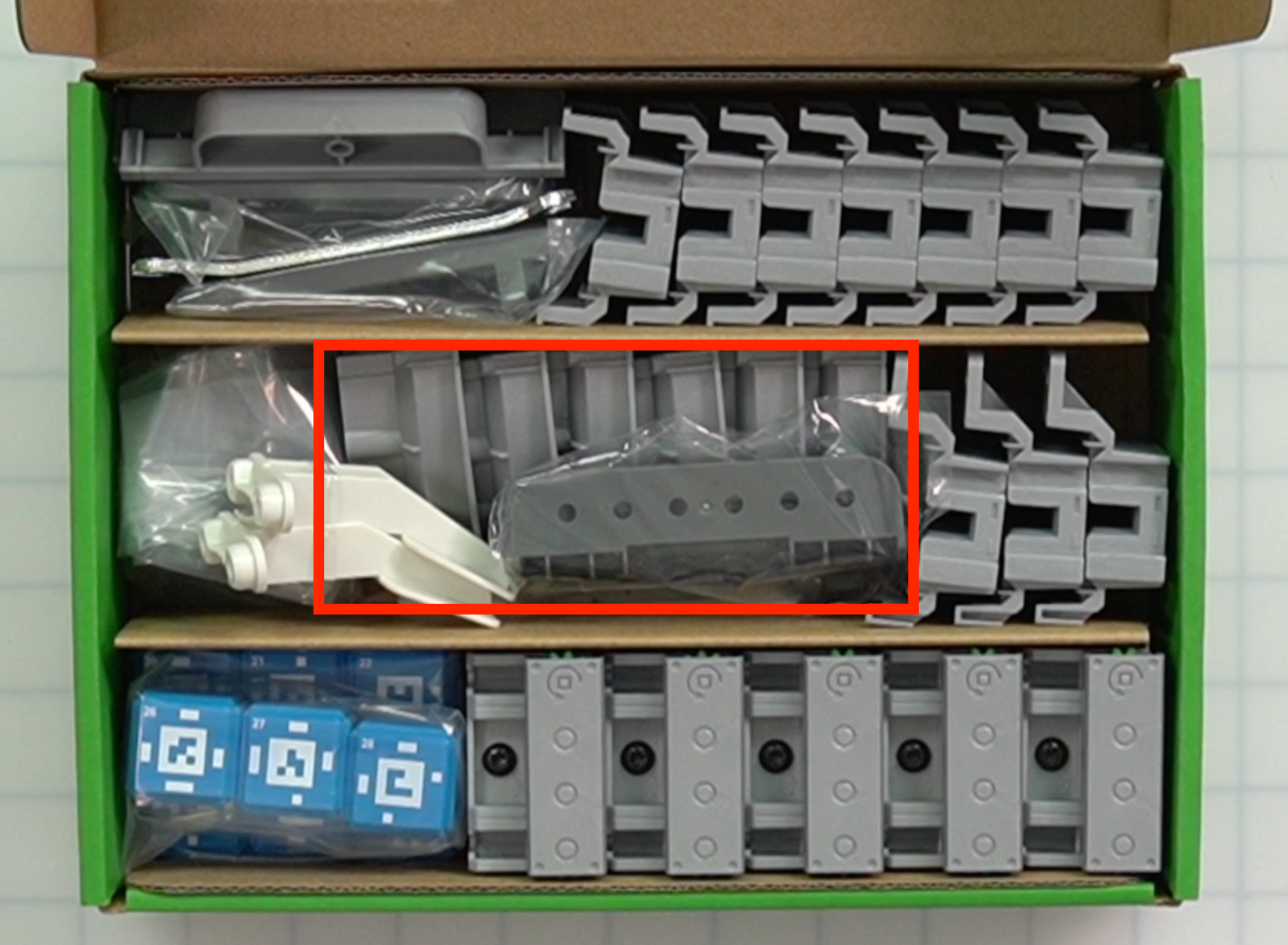

Дисковая подающая база изображение 1 Нижний компонент дискового питателя. Используется для подключения устройства подачи диска к плитке CTE.

изображение местоположения

Дисковый питатель  изображение 1 Подает диски из дискового загрузчика на входной конвейер с помощью пневматики.

изображение местоположения

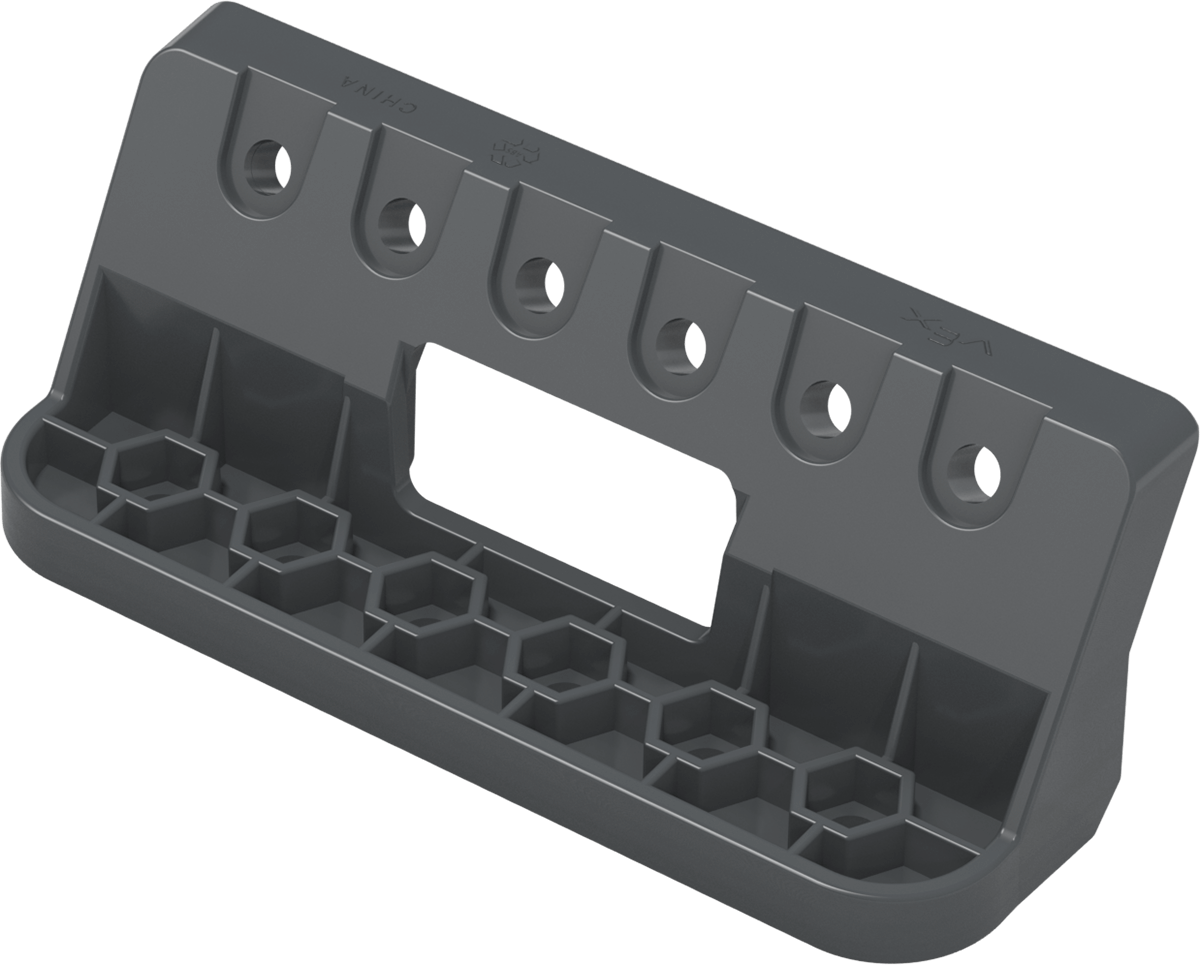

Крепление для мозга робота изображение 1 Используется для установки EXP Brain на плитку CTE.

изображение местоположения

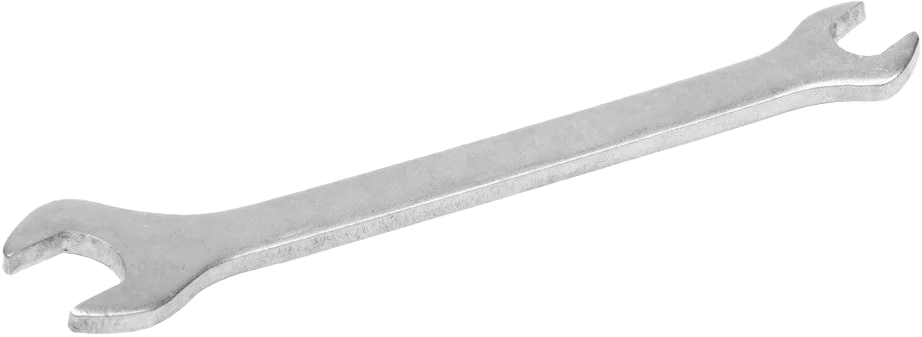

Открытый ключ изображение 1 Используется для удержания гайки или стойки на месте, пока к ней крепится винт.

изображение местоположения
