Чтобы подключить VEX IQ Brain к приложению VEXcode IQ на Chromebook, потребуется всего несколько шагов. Шаги одинаковы для IQ Brains 1-го и 2-го поколения для подключения к VEXcode IQ на основе приложения на Chromebook.

Подключить мозг VEX IQ

На схеме показано подключение батареи к IQ Brain. Стрелка указывает на то, что аккумулятор необходимо вставить в порт зарядки в нижней части Brain. Аккумулятор ориентирован защелкой в сторону от мозга.

Вставьте батарею в IQ Brain.

На схеме изображен палец, удерживающий кнопку проверки мозга для ее включения.

Включите IQ Brain, нажав кнопку с галочкой.

Запустите приложение VEXcode IQ.

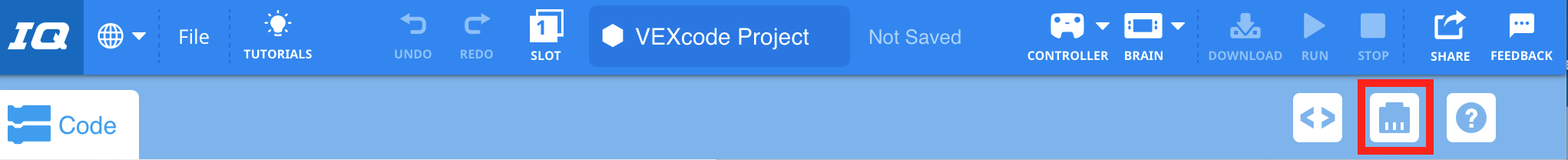

Панель инструментов VEXcode IQ с выделенным значком «Устройства» между значками «Просмотр кода» и «Справка».

Выберите значок окна «Устройство», чтобы открыть окно «Устройства».

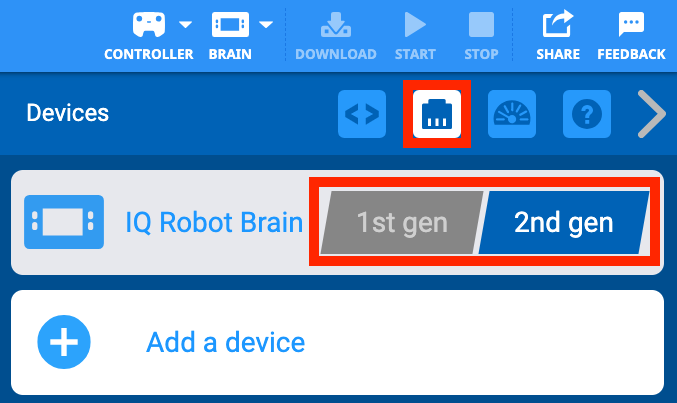

Меню VEXcode IQ Devices с настройкой генерации мозга робота IQ. Этот параметр установлен на опцию 2-го поколения, но обе опции выделены.

Убедитесь, что выбранное поколение соответствует поколению вашего VEX IQ Brain. Если это не так, выберите правильное поколение.

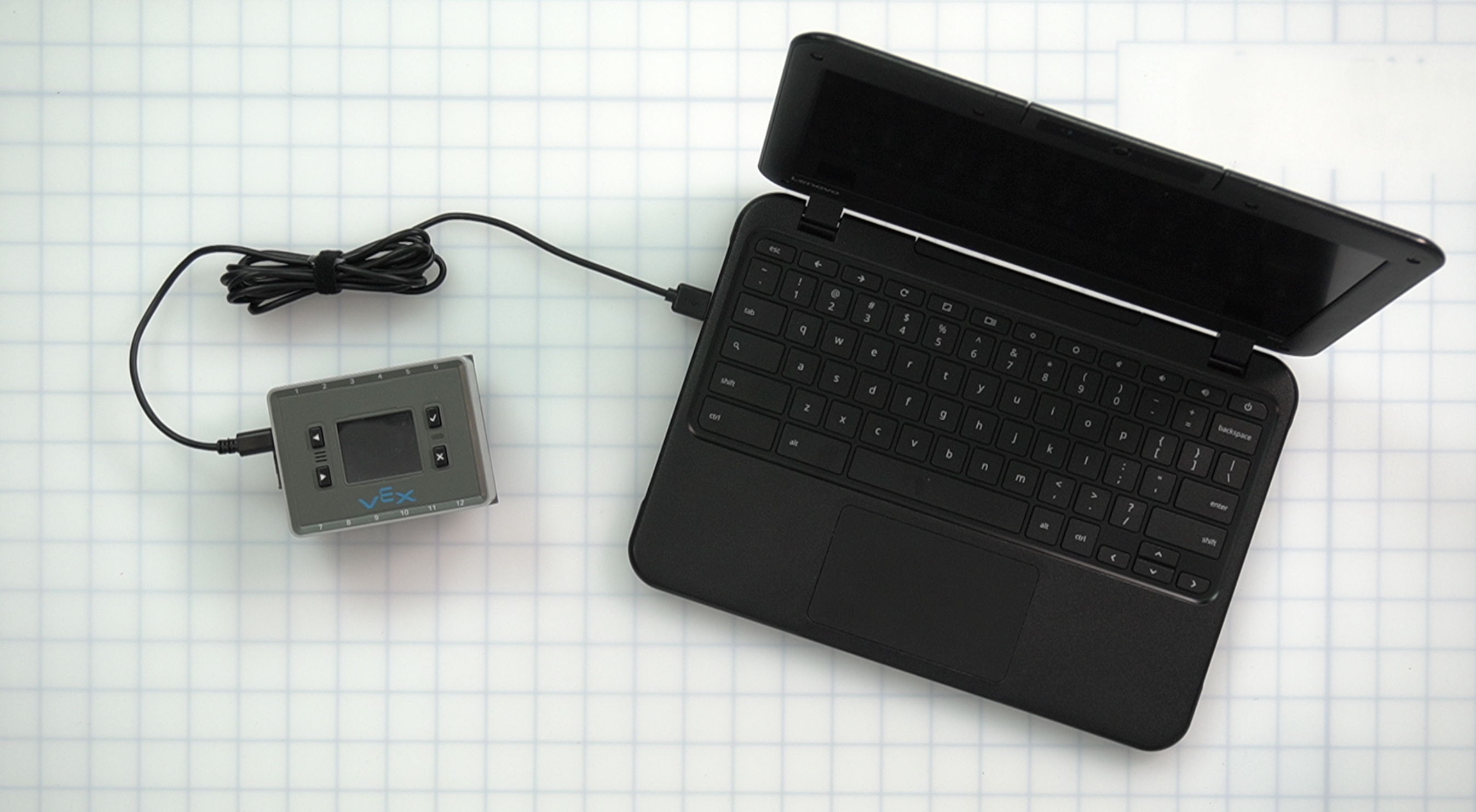

Мозг подключен к ноутбуку с помощью USB-кабеля.

Используйте USB-кабель для подключения Brain к вашему устройству.

(Для Brains 1-го поколения используйте кабель micro-USB, для Brains 2-го поколения используйте кабель USB-C.)

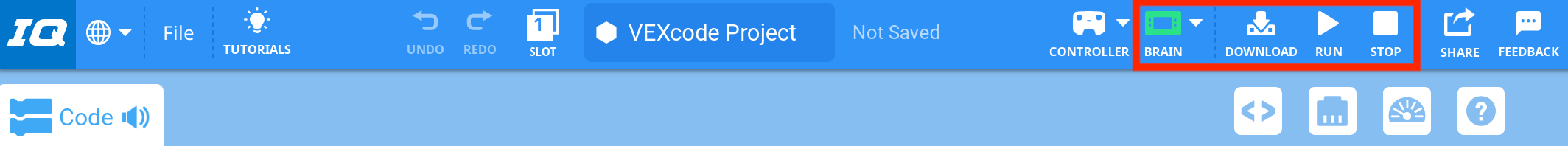

Панель инструментов VEXcode IQ с зеленым значком «Мозг», выделенным красным цветом, и расположенными рядом значками «Загрузить», «Выполнить» и «Остановить».

Затем ваш IQ Brain подключится к VEXcode IQ на базе приложения. Значок Brain на панели инструментов станет зеленым, указывая на то, что Brain подключен, и станут доступны кнопки «Загрузить», «Выполнить» и «Стоп».

Вы должны держать Brain подключенным к своему устройству, чтобы поддерживать соединение, например, загружать проект в Brain.

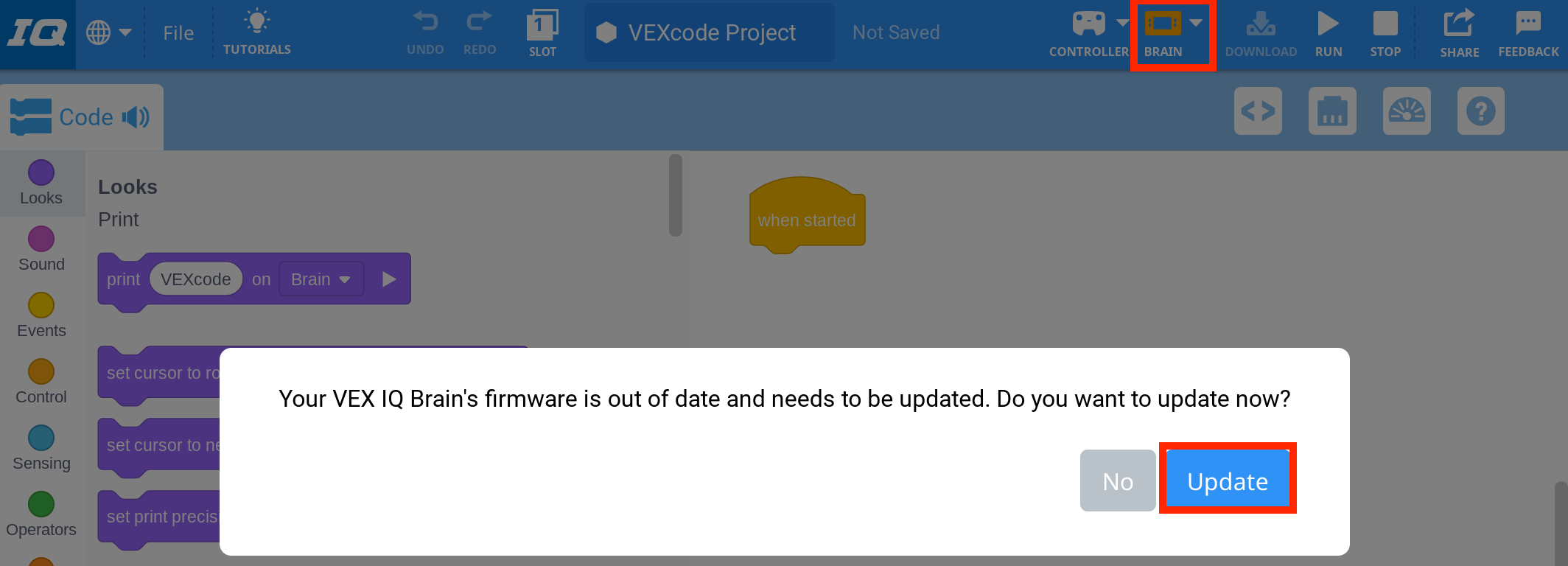

Сообщение об устарелой прошивке VEXcode IQ с текстом «Прошивка вашего контроллера VEX IQ устарела и ее необходимо обновить». Хотите обновить сейчас? Ниже находятся две кнопки: одна с надписью «Нет», другая с надписью «Обновить». Кнопка «Обновить» выделена.

Примечание: Если прошивка вашего Brain устарела, значок Brain на панели инструментов станет оранжевым, и вам будет предложено обновить прошивку, чтобы подключить Brain к вашему устройству.

Выберите «Обновить», чтобы обновить прошивку, и оставьте Brain подключенным к устройству до завершения обновления.

Отключение мозга VEX IQ

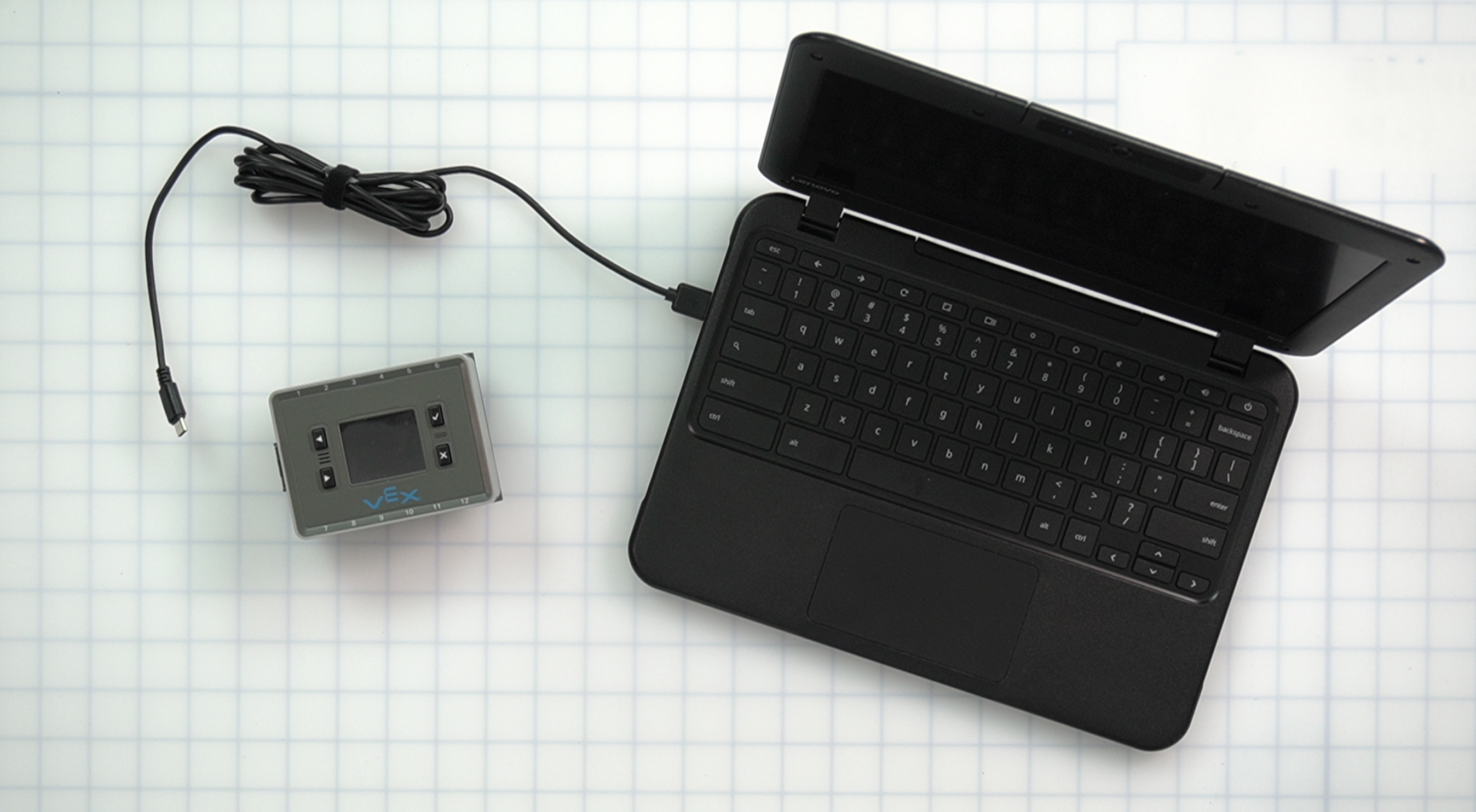

Мозг, который был подключен к ноутбуку с помощью USB-кабеля, но теперь кабель отсоединен от Мозга.

Чтобы отключить устройство от IQ Brain, отсоедините USB-кабель от Chromebook или IQ Brain.

Включил Brain, нажав кнопку X.

Вы также можете отключить IQ Brain от приложения VEXcode IQ, выключив Brain.

Выключите Brain, удерживая кнопку X, пока экран Brain не станет черным.

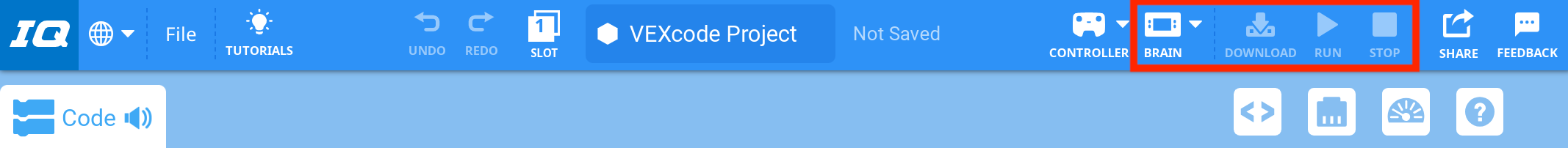

Панель инструментов VEXcode IQ со значком «Мозг», выделенным красным цветом, и расположенными рядом значками «Загрузить», «Выполнить» и «Остановить». Значок мозга белый, а остальные три значка — серые.

После отключения значок «Мозг» на панели инструментов станет белым, а кнопки «Загрузить», «Выполнить» и «Стоп» станут недоступными.
