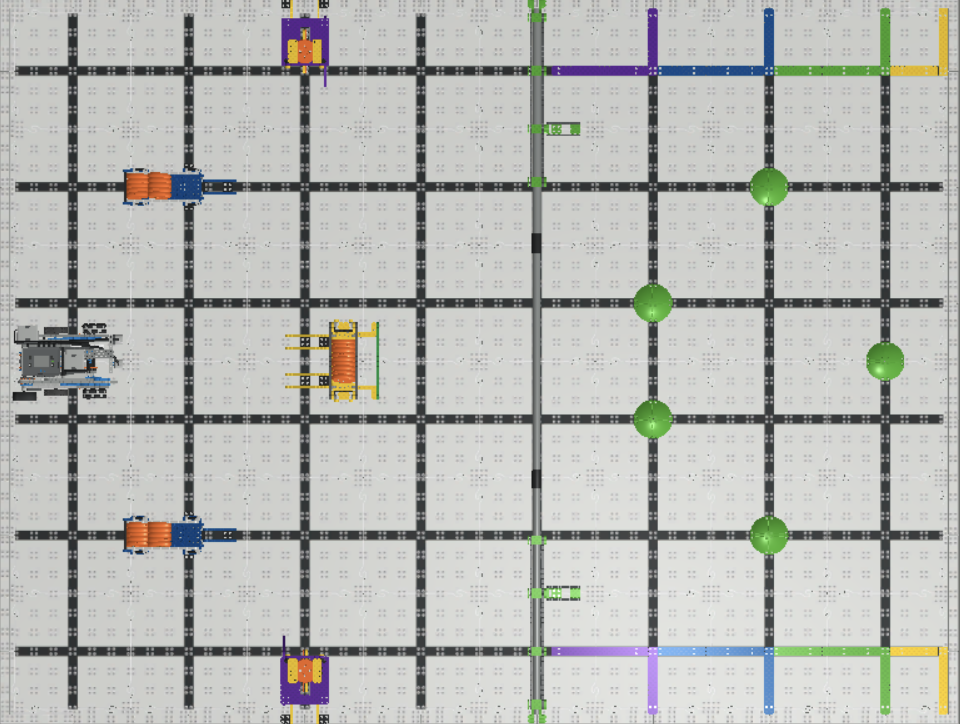

Поле на игровой площадке VIQC Slapshot в VEXcode VR имеет те же размеры и конфигурацию, что и поле для личного матча навыков в игре VIQC Slapshot Competition 2022–2023 гг. Эта информация может быть полезна при создании проектов в VIQC Slapshot для VEXcode VR.

Скриншот интерфейса VEXcode VR, демонстрирующий среду программирования VIQC Slapshot (2022-2023), в которой реализованы возможности блочного кодирования, позволяющие пользователям создавать и тестировать код для виртуального робота, поддерживающего STEM-образование и вычислительное мышление.

Размеры поля

Скриншот интерфейса VEXcode VR, демонстрирующий среду программирования VIQC Slapshot (2022-2023), включающую блочную структуру кодирования, предназначенную для обучения концепциям кодирования с помощью виртуальной робототехники.

Каждый полный черный квадрат на поле имеет размеры 300 на 300 мм (~ 12 на 12 дюймов).

Скриншот интерфейса VEXcode VR, демонстрирующий среду программирования VIQC Slapshot (2022-2023), включающую элементы блочного кодирования и виртуального робота для образовательных целей в области STEM-обучения.

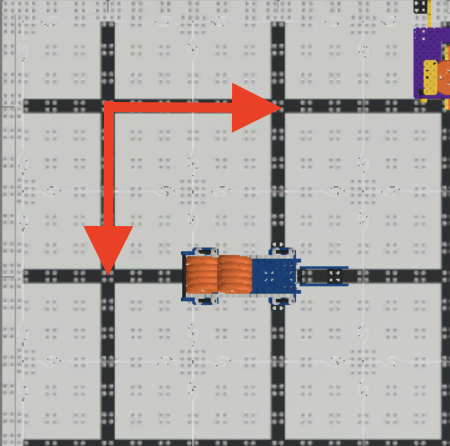

Размер каждой половины черного квадрата на Поле составляет 150 на 300 мм (~ 6 на 12 дюймов).

Скриншот интерфейса VEXcode VR, демонстрирующий среду программирования VIQC Slapshot (2022-2023), включающую инструменты блочного кодирования для программирования и отладки виртуальных роботов в контексте образования STEM.

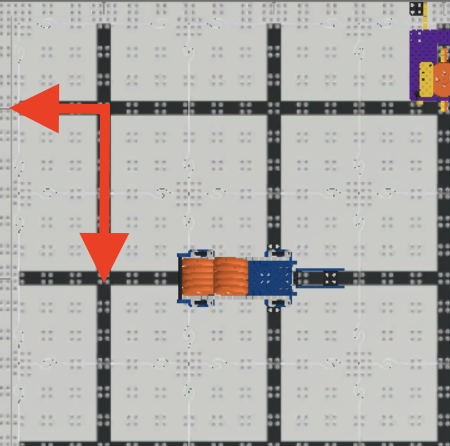

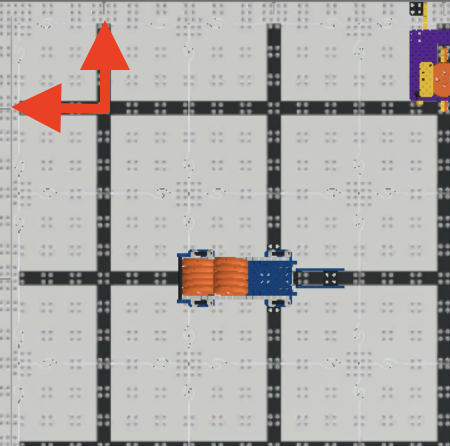

Каждый угол поля имеет размеры 150 на 150 мм (~ 6 на 6 дюймов).

Скриншот интерфейса VEXcode VR, демонстрирующий среду программирования VIQC Slapshot (2022-2023), включающую элементы блочного кодирования и виртуального робота для образовательного кодирования и обучения робототехнике.

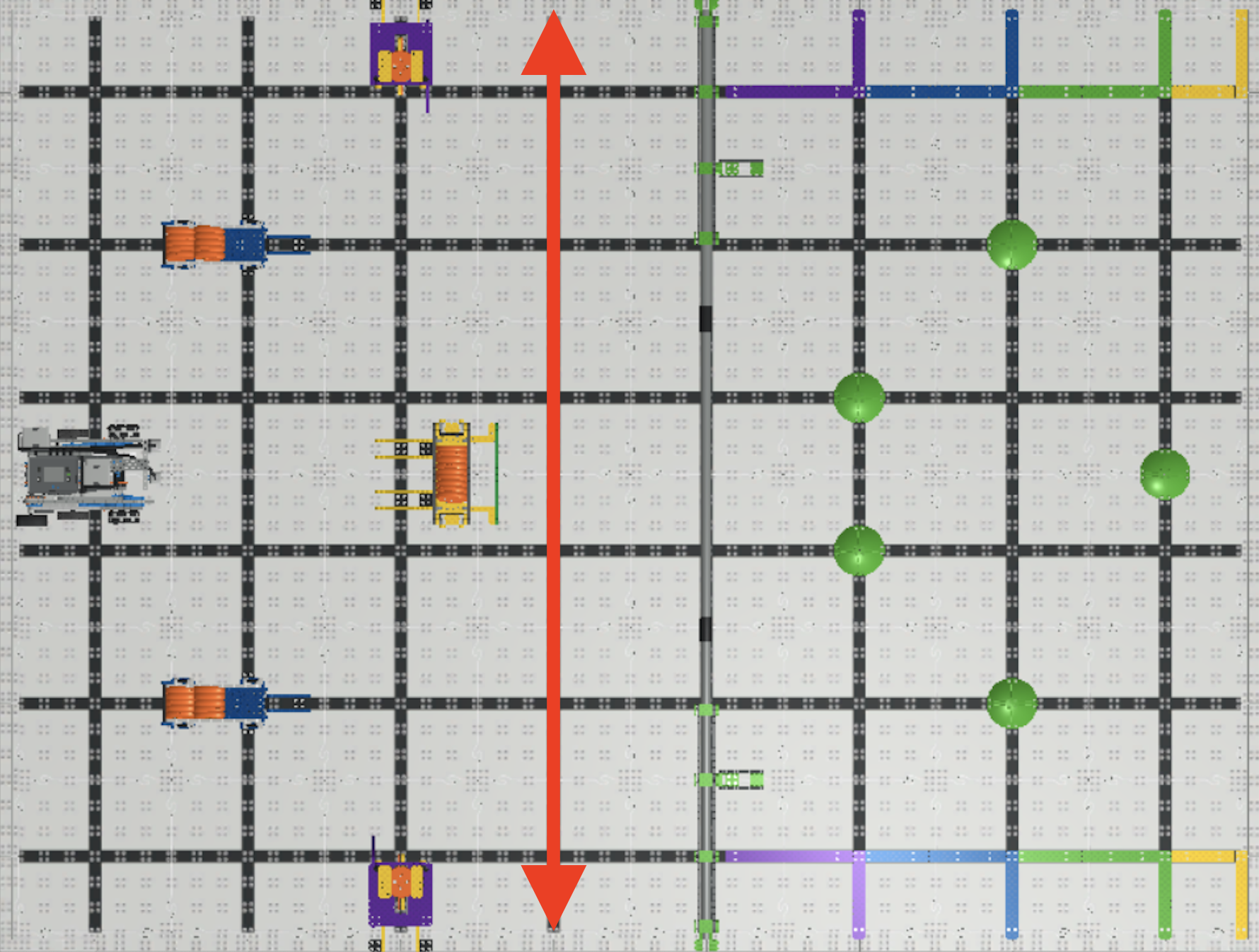

Поле состоит из пяти полных черных квадратов и двух полуквадратов в длину.

Общая длина поля составляет 1,8 м (~ 6 футов).

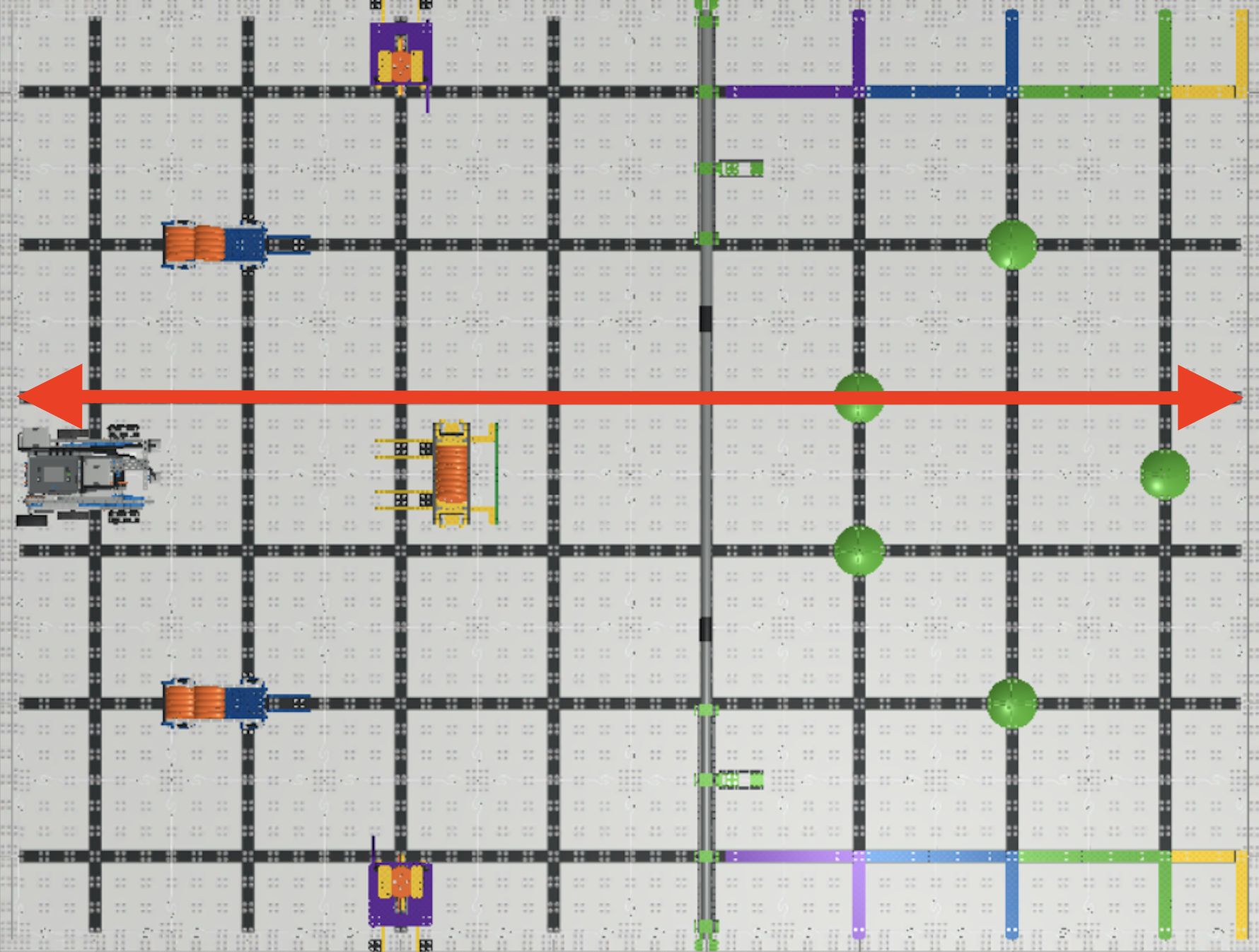

Поле состоит из семи полных черных квадратов и двух полуквадратов шириной.

Общая ширина поля составляет 2,4 метра (~ 8 футов).

Примечания к измерениям

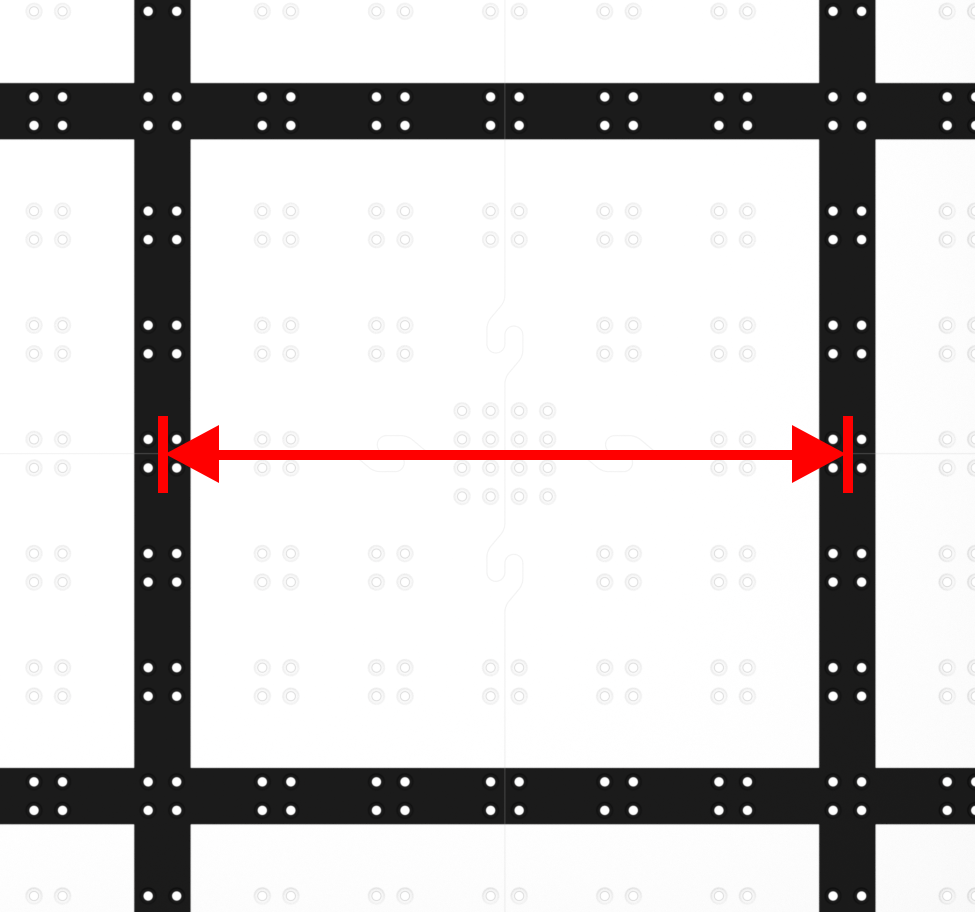

Каждое полное квадратное измерение начинается и заканчивается в центре черной линии на плитке.

Скриншот интерфейса VEXcode VR, демонстрирующий среду программирования VIQC Slapshot (2022-2023), включающую возможности блочного кодирования и виртуального робота для использования в образовательных целях в области STEM.

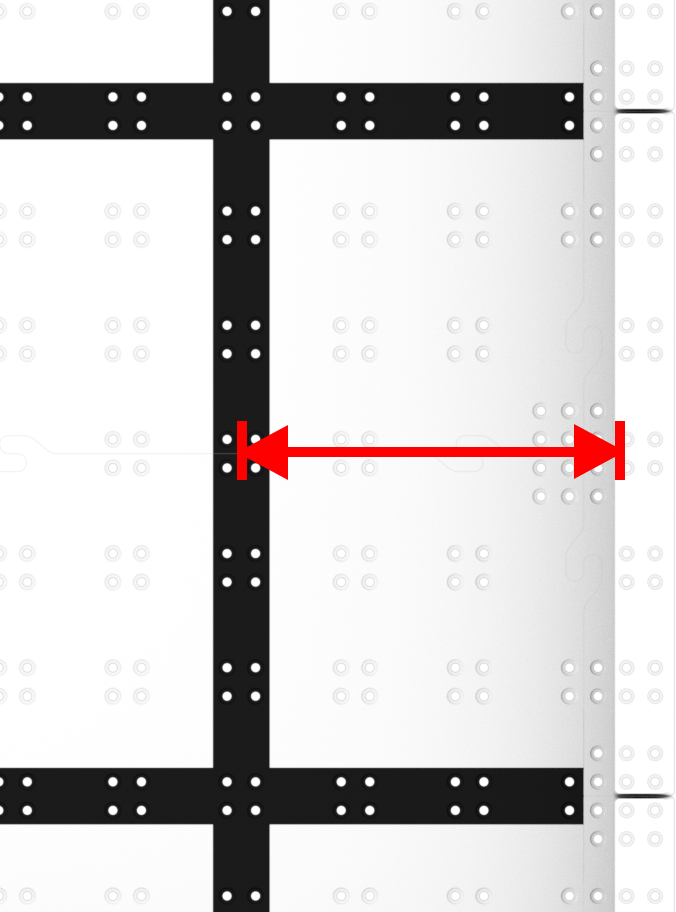

Каждый частичный квадратный размер начинается в центре черной линии и заканчивается у внутреннего края стены.

Схема, иллюстрирующая интерфейс VEXcode VR для VIQC Slapshot (2022–2023 гг.), демонстрирующая элементы блочного кодирования и виртуального робота, предназначенные для совершенствования навыков кодирования и принципов робототехники для студентов и преподавателей в области STEM-образования.

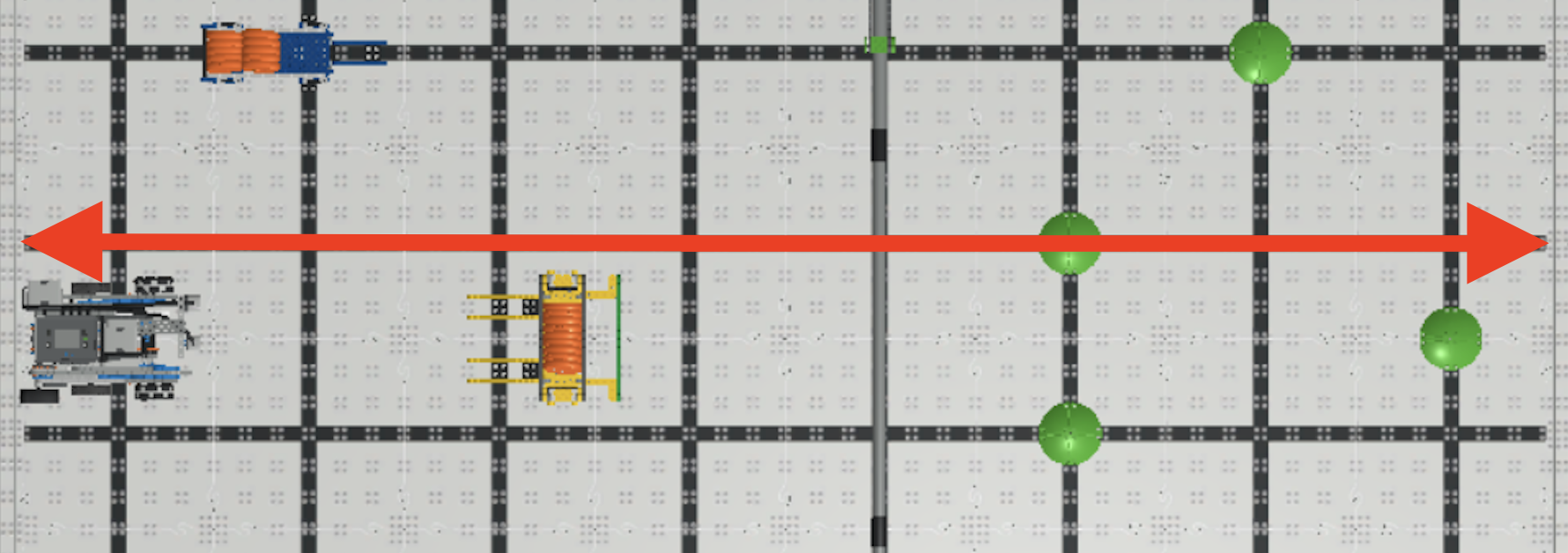

Измерения общего поля начинаются и заканчиваются на внутреннем крае стен.
