Понимание и использование инструментов V5 Workcell

Введение

Эта статья предназначена для тех, кто только начинает работать с VEX V5 Workcell и может быть новичком в строительстве, в частности, в строительстве из металла. Цель этой статьи — познакомить вас с инструментами, входящими в состав Workcell Kit, чтобы начать сборку. Workcell использует два основных инструмента; рожковый ключ и звездчатый ключ T15/T8 или звездчатую отвертку T15/T8. Посмотрите видео ниже, а также информацию, включенную в остальную часть этой статьи, чтобы узнать больше об этих инструментах и ​​их использовании.

Использование инструмента V5 Workcell

Открытый ключ

Схема, иллюстрирующая установку рабочей ячейки V5 для профессионального и технического образования, показывающая компоненты и их расположение для оптимальной функциональности.

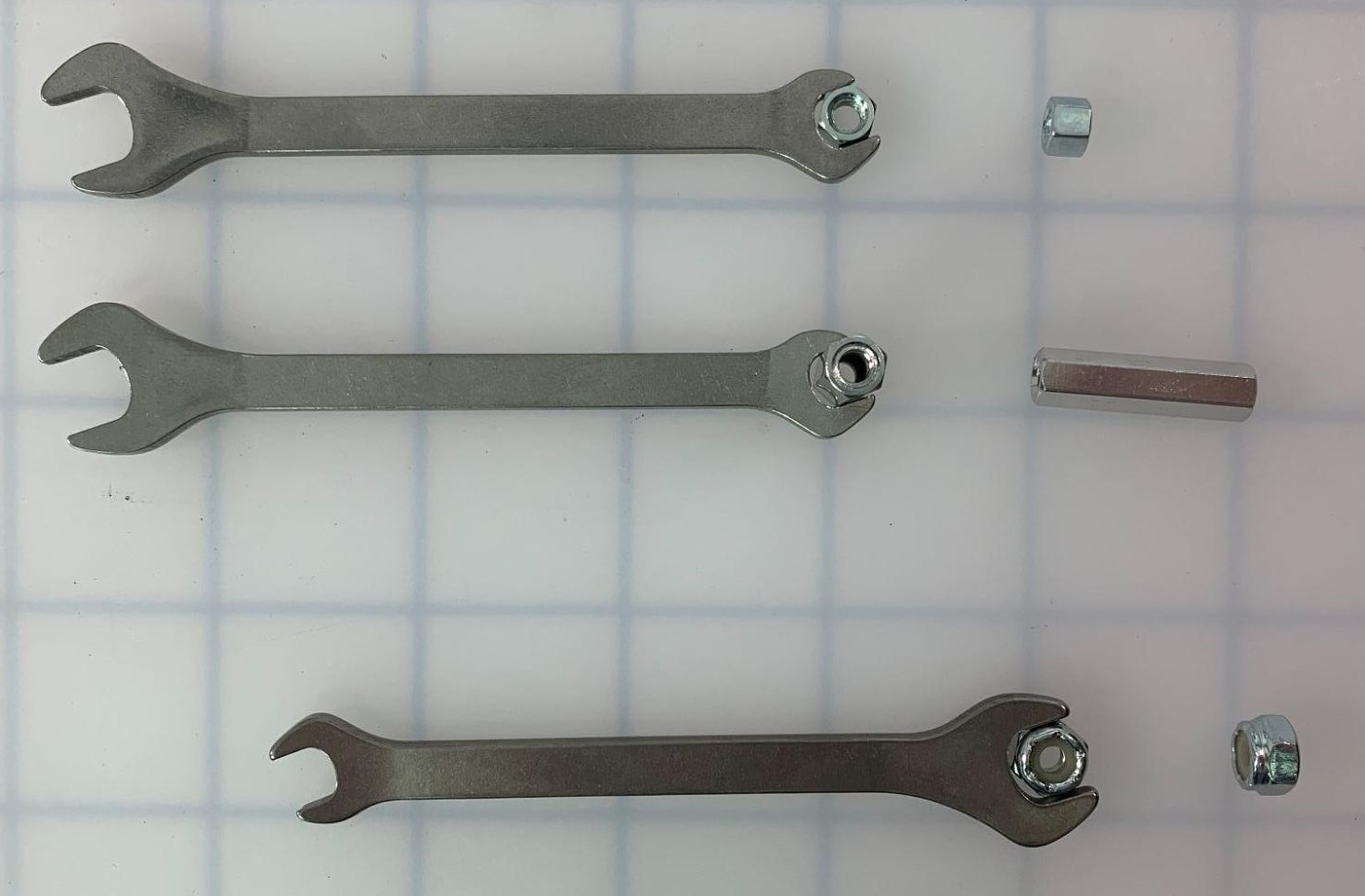

Назначение рожкового ключа — удерживать гайку или стойку на месте, пока к ней крепится винт. Удерживая гайку или стойку гаечным ключом, вы сможете надежно закрепить винт к вашей конструкции.

Схема, иллюстрирующая настройку V5 Workcell для профессионально-технического образования (CTE), показывающая расположение компонентов и соединения для оптимальной функциональности.

В V5 Workcell меньший конец ключа используется для удержания:

  • #8-32 Противостояние
    • Продолжительность противостояния не имеет значения.

Больший конец ключа используется для удержания:

  • #8-32 Нейлоковые гайки

Звездчатый ключ T15 / Звездчатая отвертка T15

Схема, иллюстрирующая установку рабочего модуля V5 для профессионального и технического образования, показывающая расположение компонентов и соединений, необходимых для работы.

Схема, иллюстрирующая настройку рабочей ячейки V5 для профессионально-технического образования (CTE), показывающая расположение компонентов и соединений, необходимых для оптимальной функциональности.

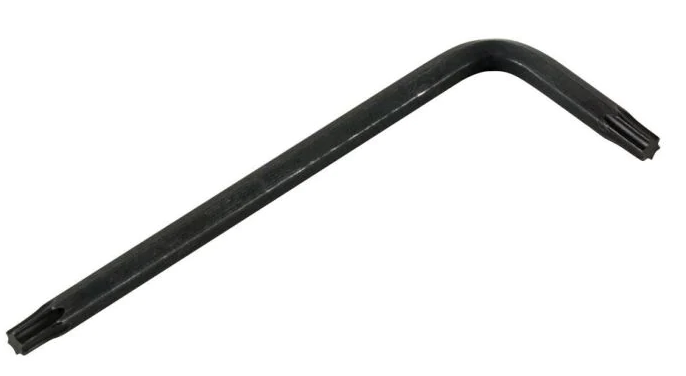

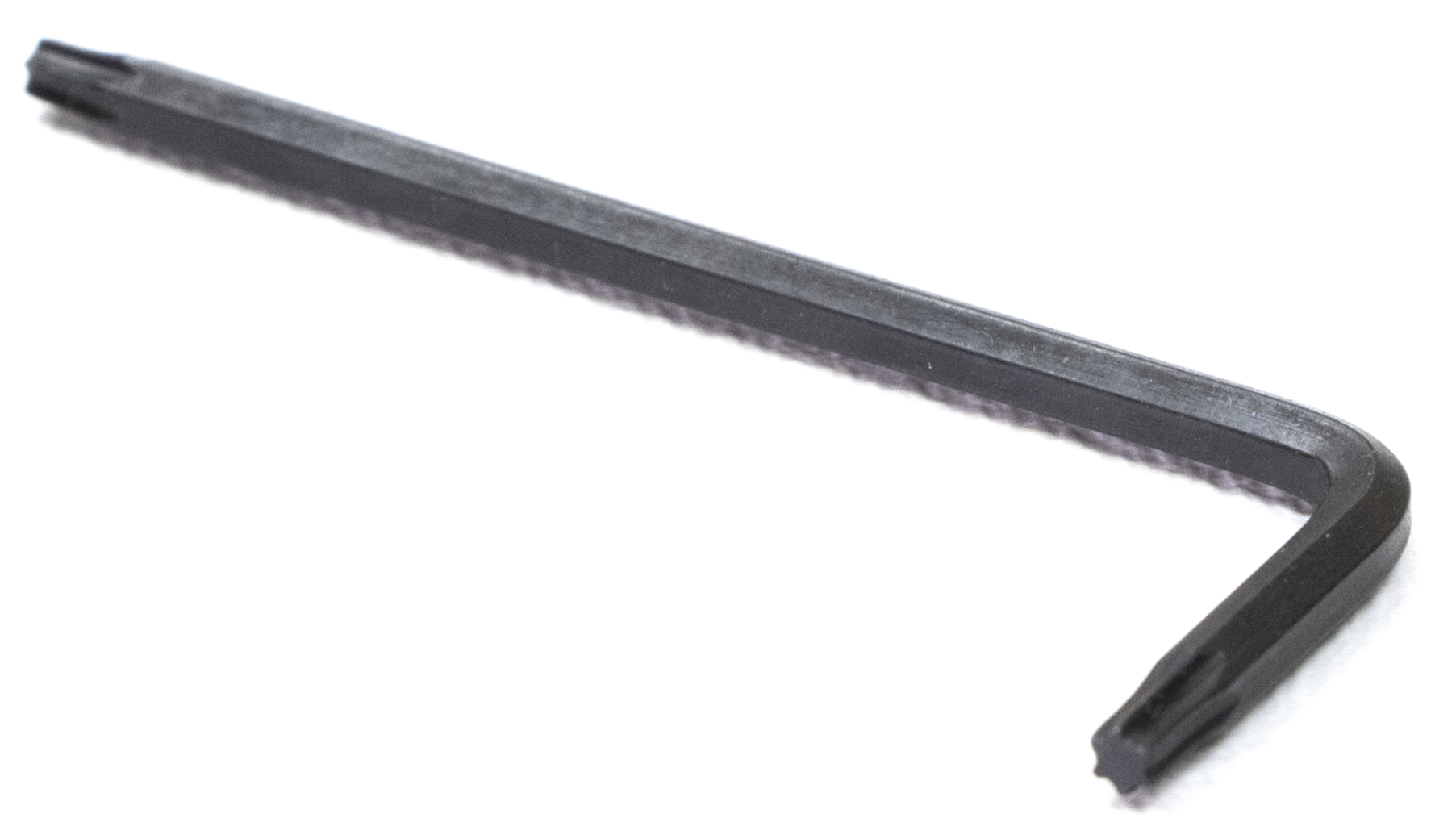

Целью звездообразного ключа T15 (на первом изображении), а также звездообразной отвертки T15 (на втором изображении) является заворачивание всех звездчатых винтов № 8-32. Это достигается за счет использования ключа уникальной звездообразной формы, приводящего в движение отпечатанный звездчатый приводной винт № 8-32.

Для получения дополнительной информации и демонстрации крепления винтов к гайкам просмотрите эту статью из библиотеки VEX.

Звездчатый ключ T8 / Звездчатая отвертка T8

Схема, иллюстрирующая настройку V5 Workcell для CTE, показывающая расположение компонентов и соединения для оптимальной функциональности.

Схема, иллюстрирующая настройку рабочей ячейки V5 для профессионально-технического образования (CTE), показывающая расположение компонентов и соединений, необходимых для оптимальной функциональности.

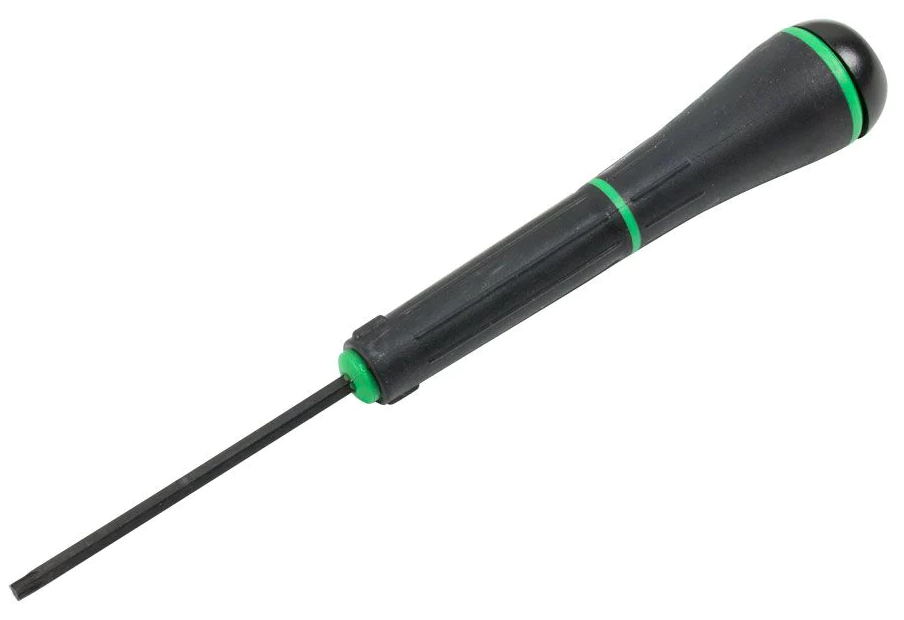

Целью звездообразного ключа Т8 (на первом изображении), а также звездообразной отвертки Т8 (на втором фото) является заворачивание всех установочных винтов звездообразного привода № 8-32. Эти установочные винты звездообразной передачи представляют собой меньшие винты, расположенные в втулках вала звездообразной передачи.

Для получения дополнительной информации и демонстрации крепления винтов к гайкам просмотрите эту статью из библиотеки VEX.
