Введение

Эта статья предназначена для тех, кто только начинает работать с VEX V5 и может быть новичком в строительстве, в частности, в строительстве из металла. Цель этой статьи — познакомить вас с инструментами, входящими в комплект V5, чтобы начать сборку. Наборы V5 содержат два основных инструмента; рожковый ключ и звездчатый ключ T15/T8 или звездчатую отвертку T15/T8. Посмотрите видео ниже, а также информацию, включенную в остальную часть этой статьи, чтобы узнать больше об этих инструментах и их использовании.

Использование инструмента V5

Открытый ключ

Диаграмма, иллюстрирующая структуру категории V5, демонстрирующая ключевые компоненты и их взаимосвязи в четкой и организованной форме.

Назначение рожкового ключа — удерживать гайку или стойку на месте, пока к ней крепится винт. Удерживая гайку или стойку гаечным ключом, вы сможете надежно закрепить винт к вашей конструкции.

Диаграмма, иллюстрирующая структуру категории V5, демонстрирующая ключевые компоненты и их взаимосвязи в системе.

В V5 меньший конец ключа используется для удержания:

#8-32 Низкопрофильные гайки
#8-32 Противостояние
- Продолжительность противостояния не имеет значения.

Больший конец ключа используется для удержания:

#8-32 Нейлоковые гайки
#8-32 Шестигранные гайки
#8-32 Орехи для хранения

Звездчатый ключ T15 / Звездчатая отвертка T15

Диаграмма, иллюстрирующая структуру категории V5, показывающая ключевые компоненты и их взаимосвязи в системе, призванная улучшить понимание фреймворка V5.

Диаграмма, иллюстрирующая структуру категории V5, демонстрирующая ключевые компоненты и их взаимосвязи, имеющие отношение к разделу «Описание категории V5».

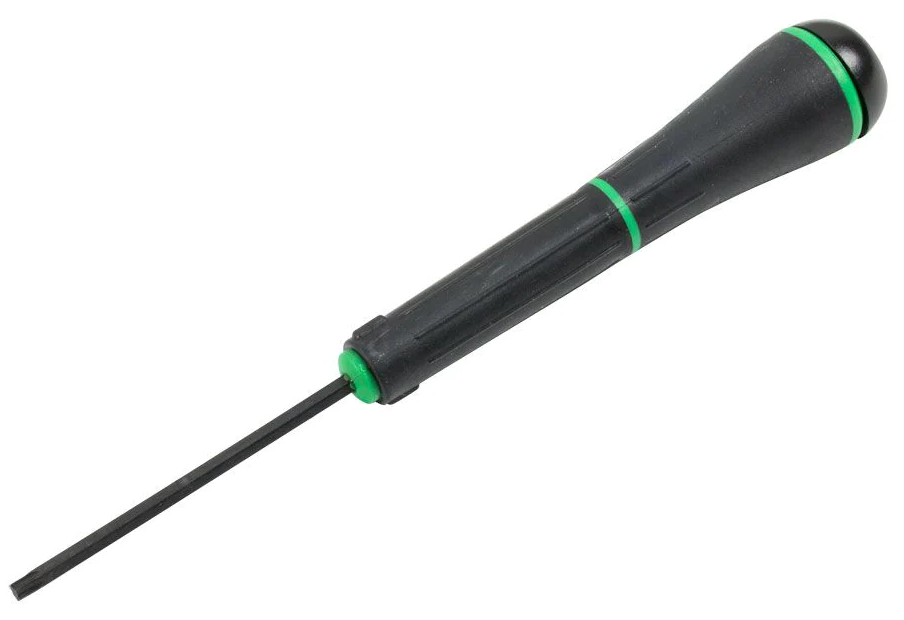

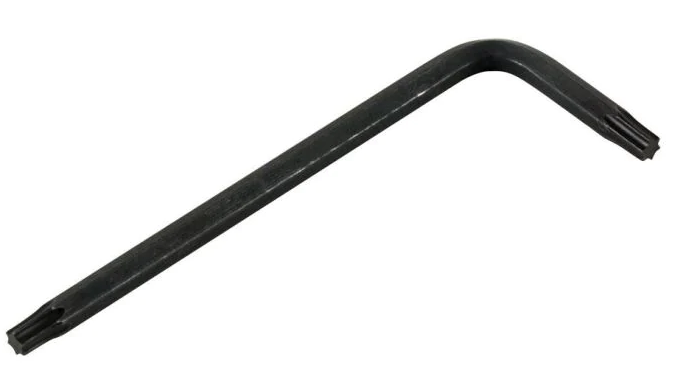

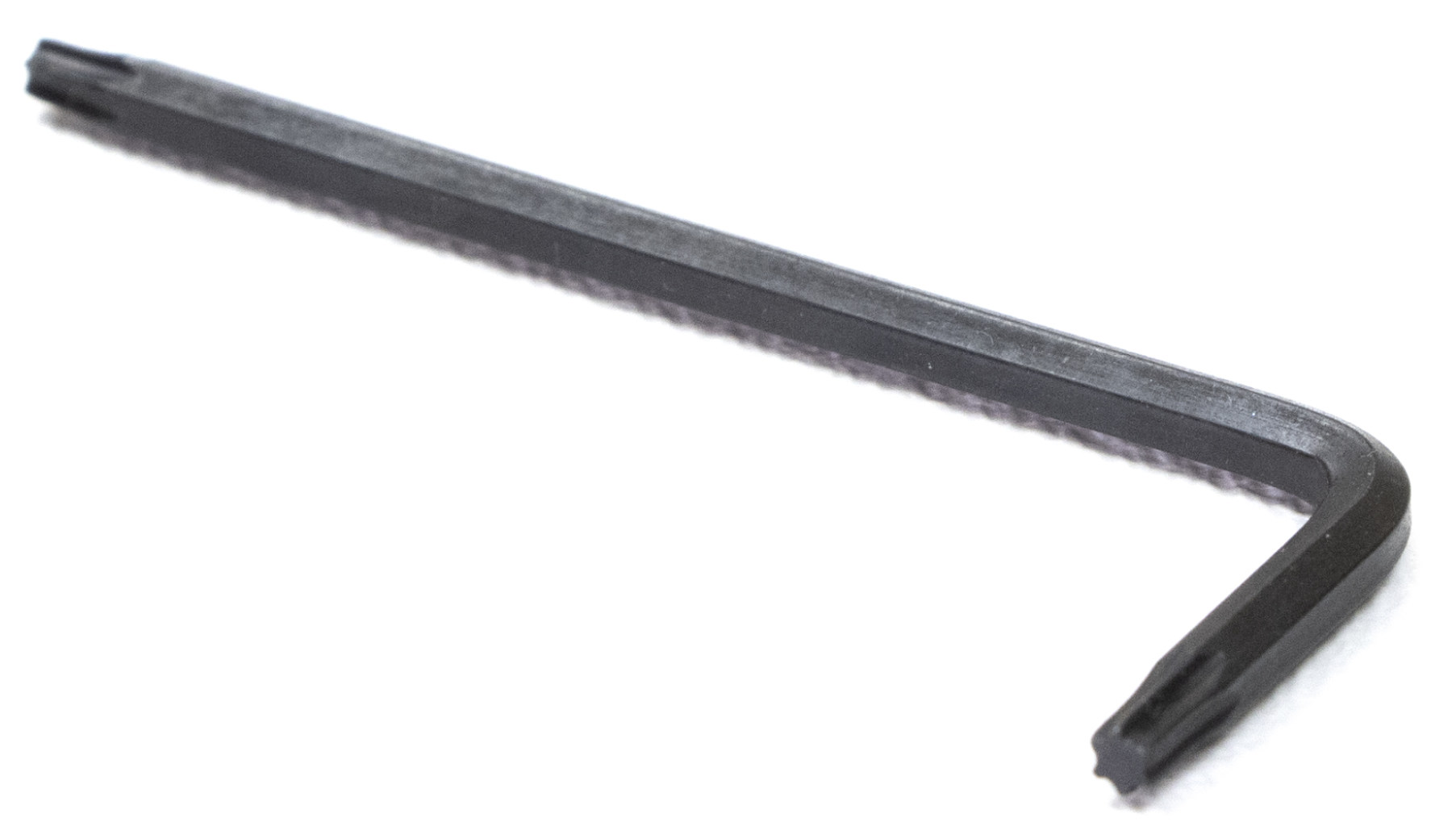

Целью звездообразного ключа T15 (на первом изображении), а также звездообразной отвертки T15 (на втором фото) является заворачивание всех звездчатых винтов № 8-32. Это достигается за счет использования ключа уникальной звездообразной формы, приводящего в движение отпечатанный звездчатый приводной винт № 8-32.

Для получения дополнительной информации и демонстрации крепления винтов к гайкам, просмотрите эту статью из библиотеки VEX.

Звездчатый ключ T8 / Звездчатая отвертка T8

Диаграмма, иллюстрирующая структуру категории V5, показывающая ключевые компоненты и их взаимосвязи внутри системы.

Целью звездообразного ключа T8 (на первом изображении), а также звездообразной отвертки T8 (на втором фото) является завинчивание всех установочных винтов звездообразного привода № 8-32. Эти установочные винты со звездочкой представляют собой винты меньшего размера, расположенные в универсальных шарнирах и втулках вала звездочки.
