Este artigo irá orientá-lo sobre como montar o suporte do monitor de campo no campo de competição portátil V5.
1. Reúna as ferragens para montar o suporte.
É necessária a montagem do suporte do monitor de campo em hardware de campo portátil:
- Parafuso de acionamento em estrela 8-32 x 2,25” - Qtde 2
- Nozes Nylock - Quantidade 2
- Chave de fenda T15
2. Reúna o hardware para montar um monitor.

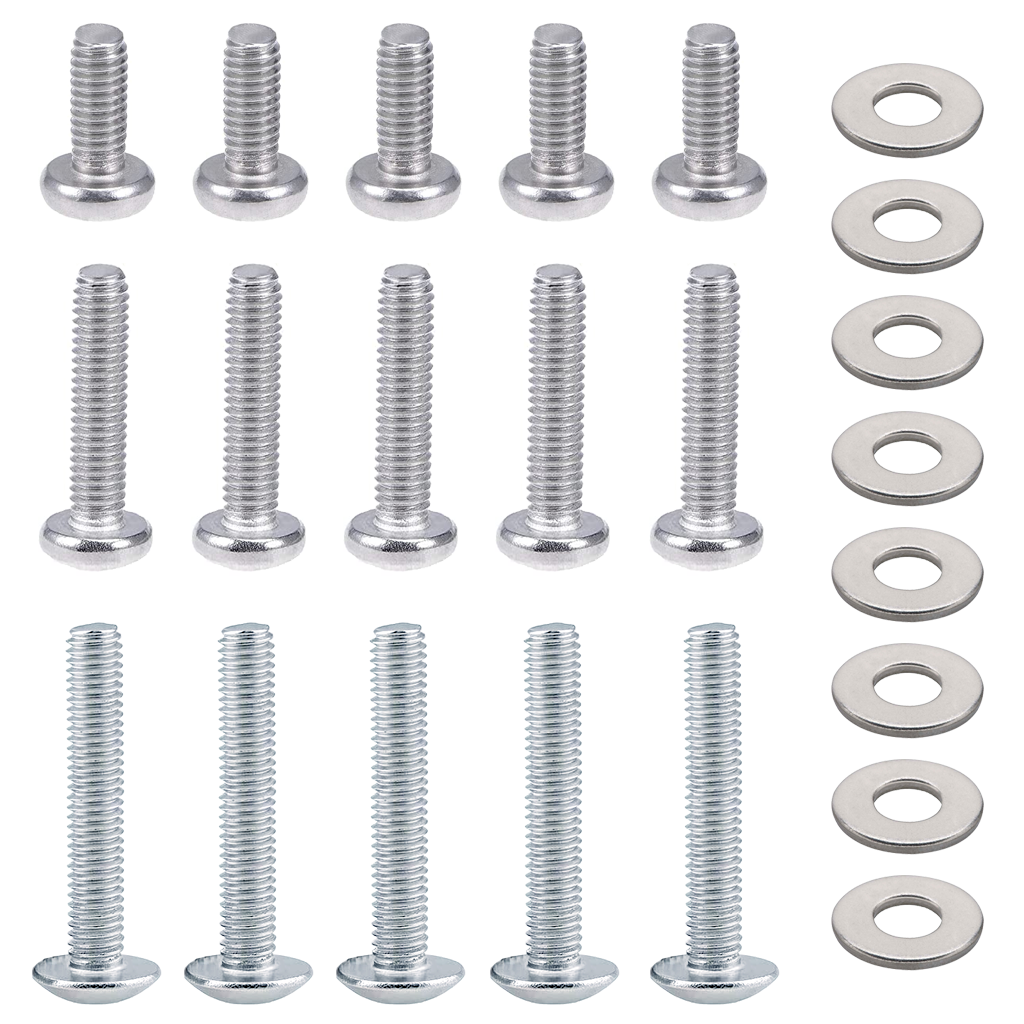

É necessário montar o monitor no suporte do monitor de campo:
- Hardware de montagem de monitor VESA padronizado
- Parafuso, M4 x 0,7 x 10mm - Quantidade 5
- Parafuso, M4 x 0,7 x 18 mm - Quantidade 5
- Parafuso, M4 x 0,7 x 25 mm - Quantidade 5
- Espaçador - Quantidade 8
- Chave de fenda Phillips
3. Determine um local para fixar o suporte do monitor de campo

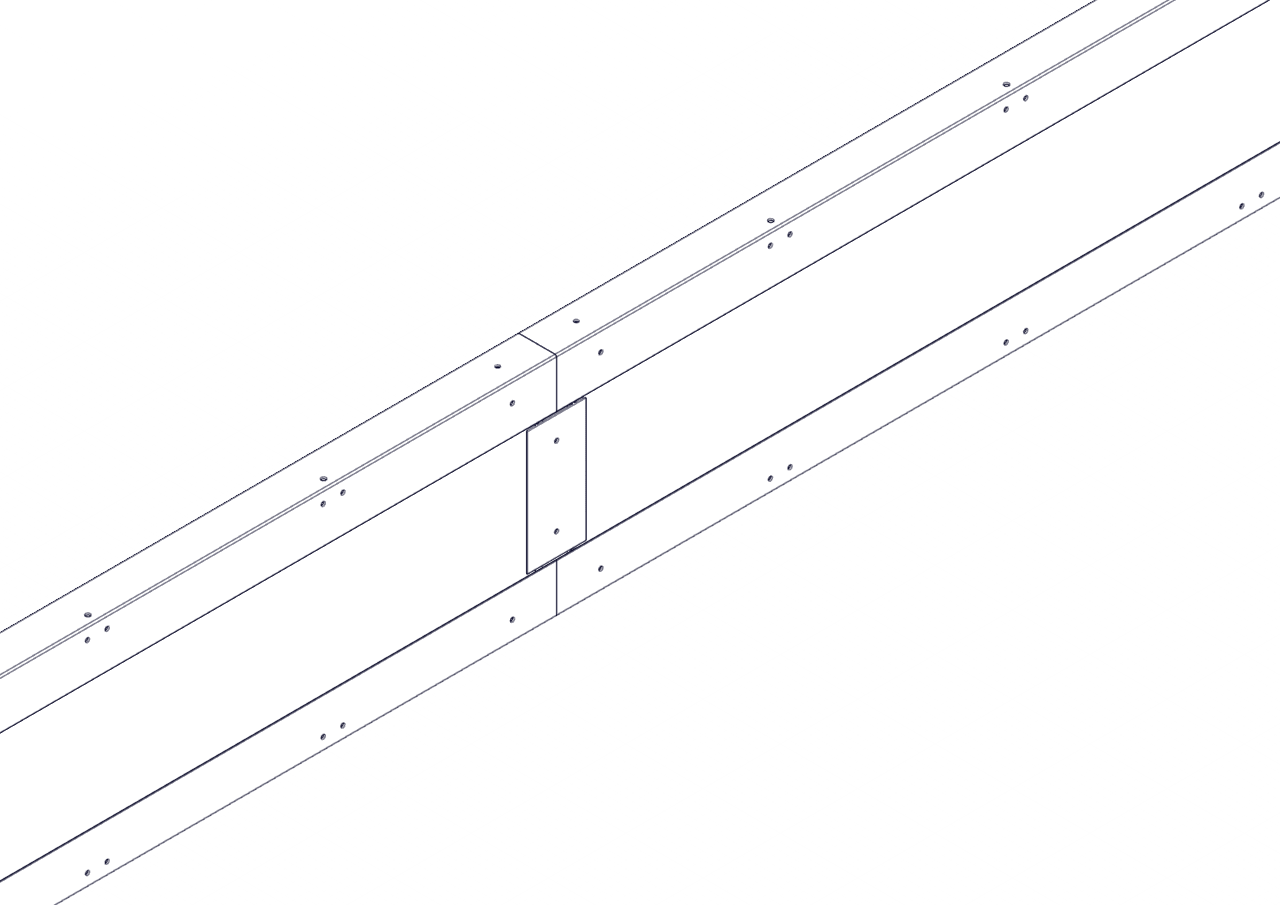

- O suporte do monitor de campo pode ser fixado em qualquer canto ou borda com um conector em T.

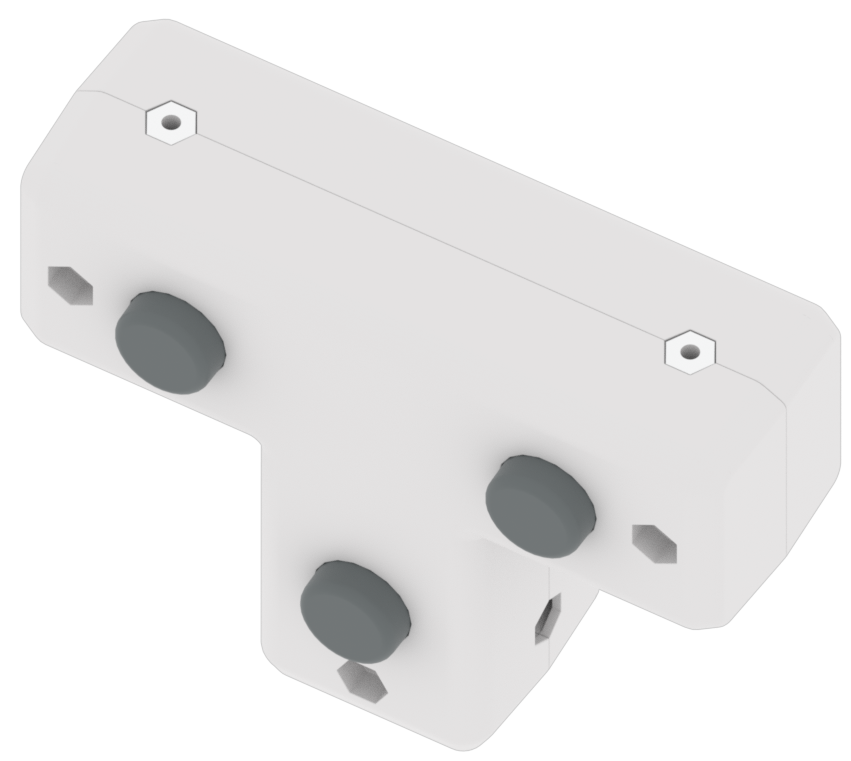

4. Depois que o local for decidido, coloque as porcas nylock nos bolsos das porcas no conector de canto ou nos conectores em T.
- Para fazer isso, retire as extrusões dos conectores para expor os bolsos das porcas.
Nota: certifique-se de que as porcas nylock sejam inseridas na orientação correta.
5. Conecte as extrusões de volta ao conector.
- Certifique-se de que as porcas fiquem dentro dos bolsos das porcas.

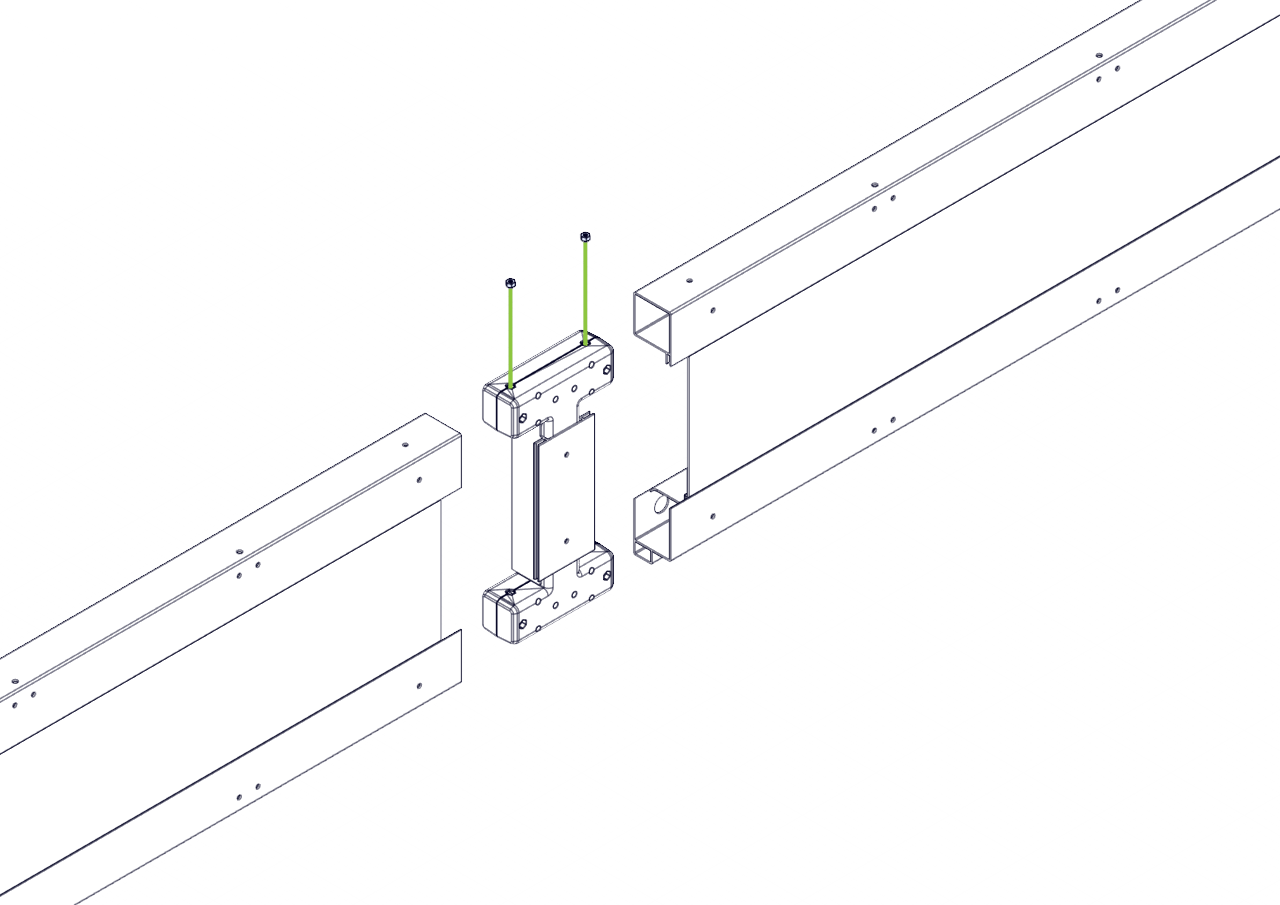

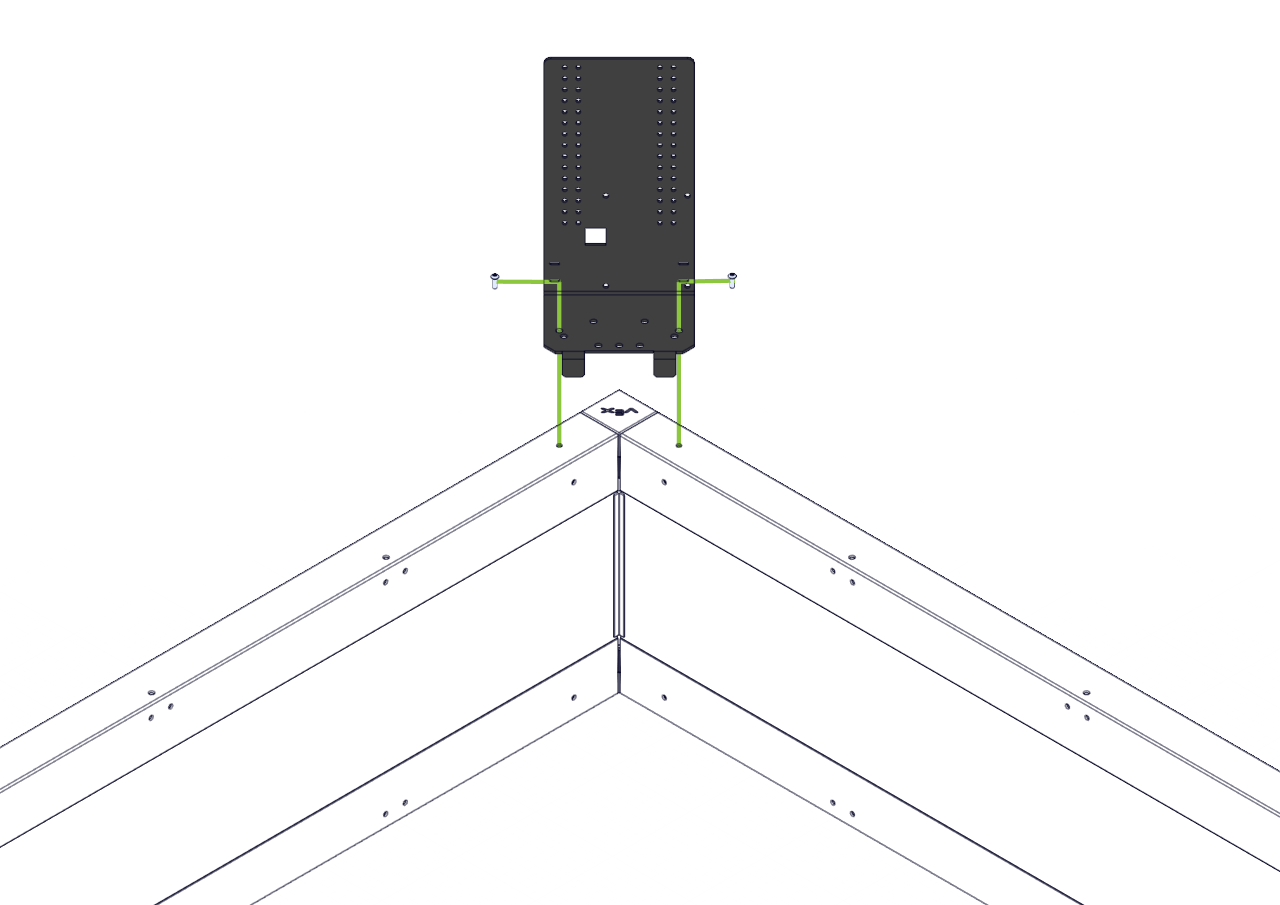

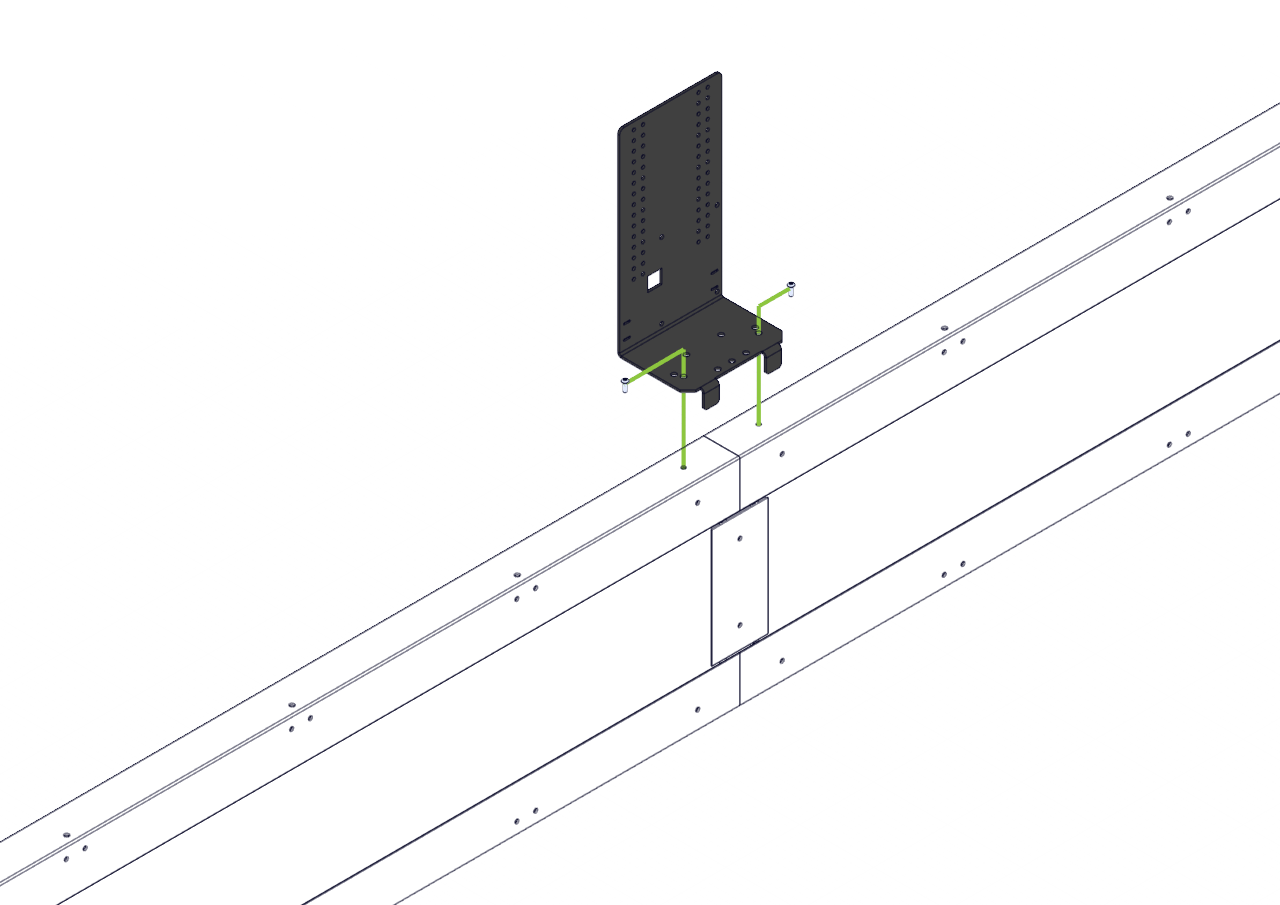

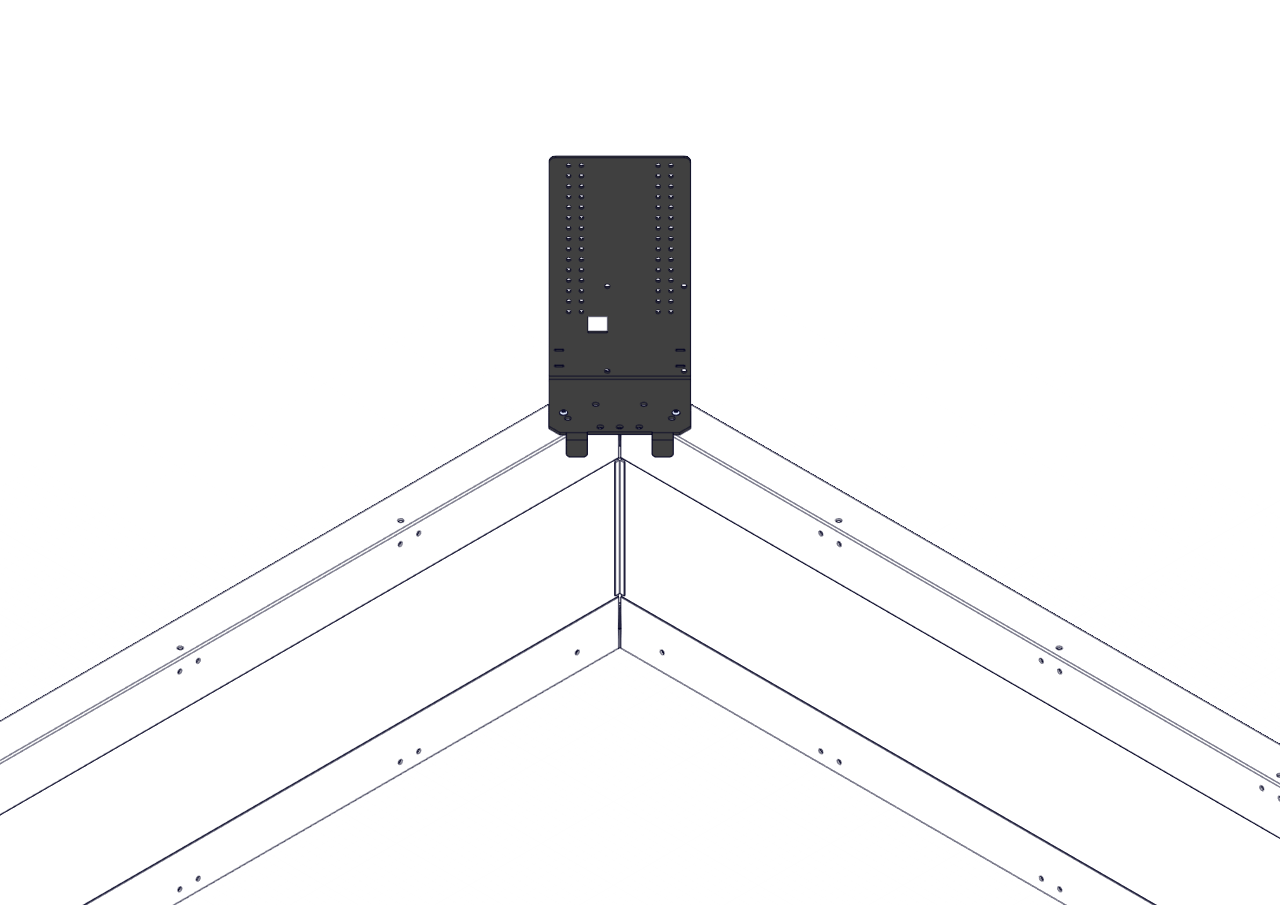

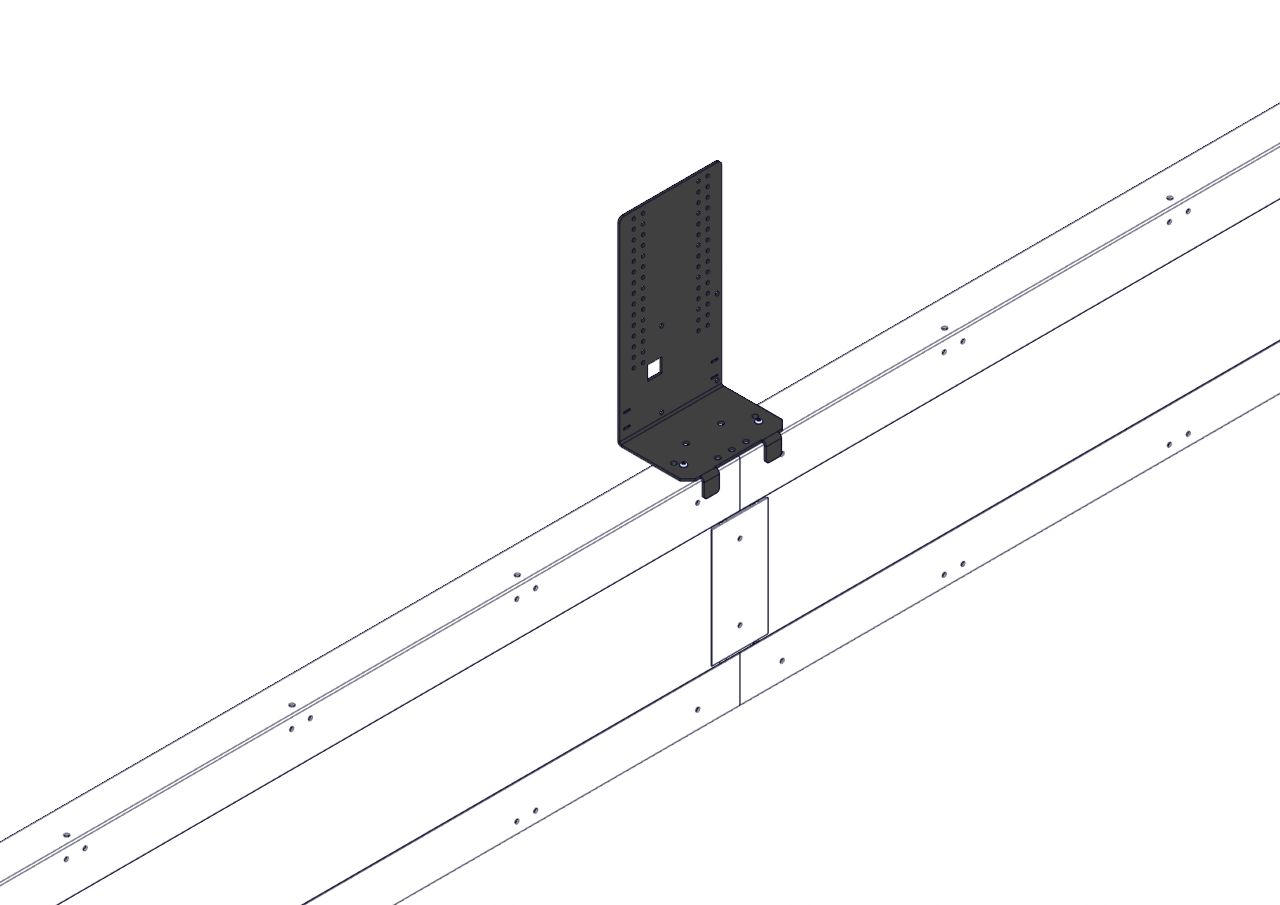

6. Coloque o suporte do monitor de campo nas extrusões.

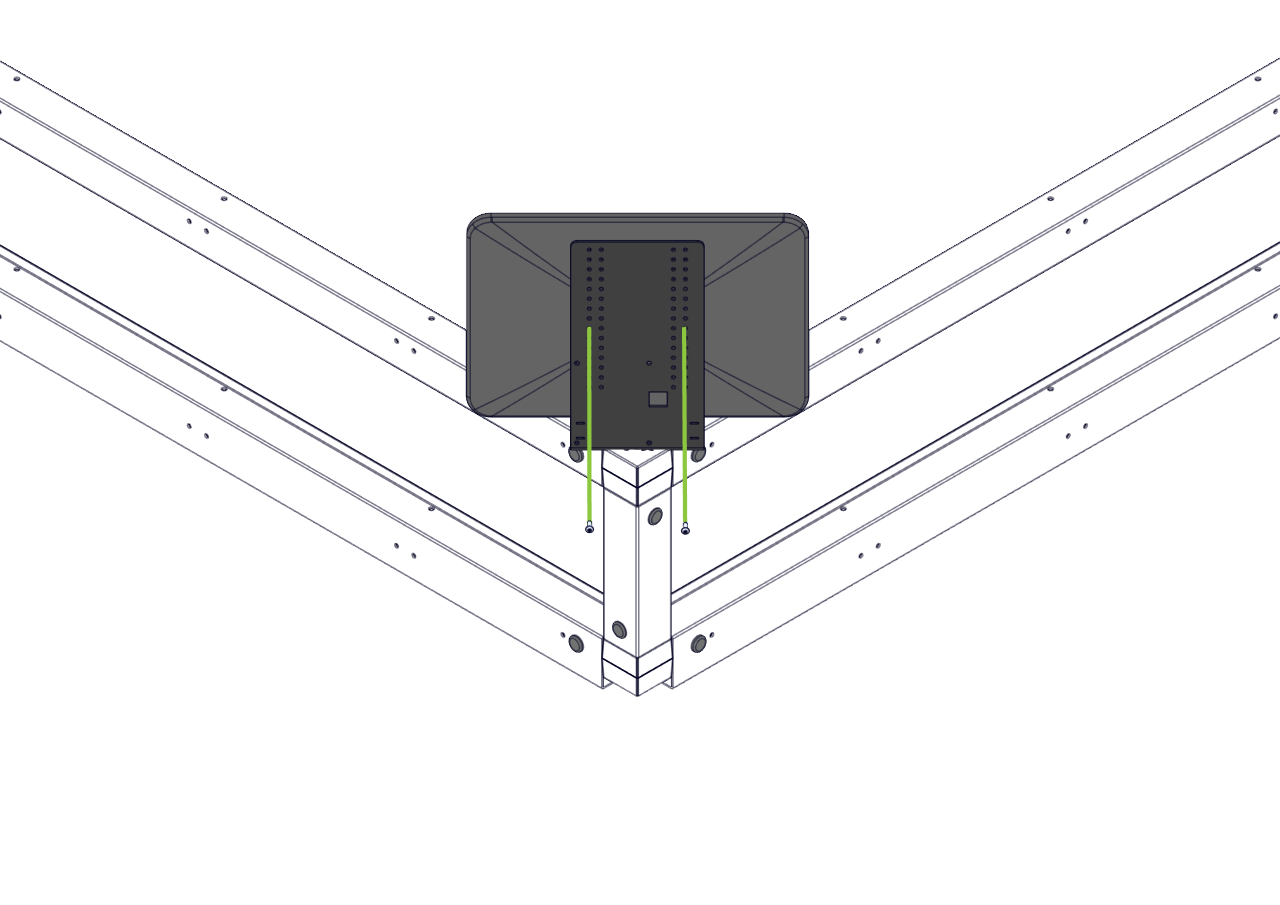

- Fixe o suporte com dois parafusos estrela.
- Certifique-se de que os parafusos estejam totalmente apertados e que o suporte do monitor de campo esteja seguro.
7. Usando o hardware de montagem de monitor VESA padronizado, conecte o monitor ao suporte do monitor de campo.
- O monitor deve estar voltado para o campo.

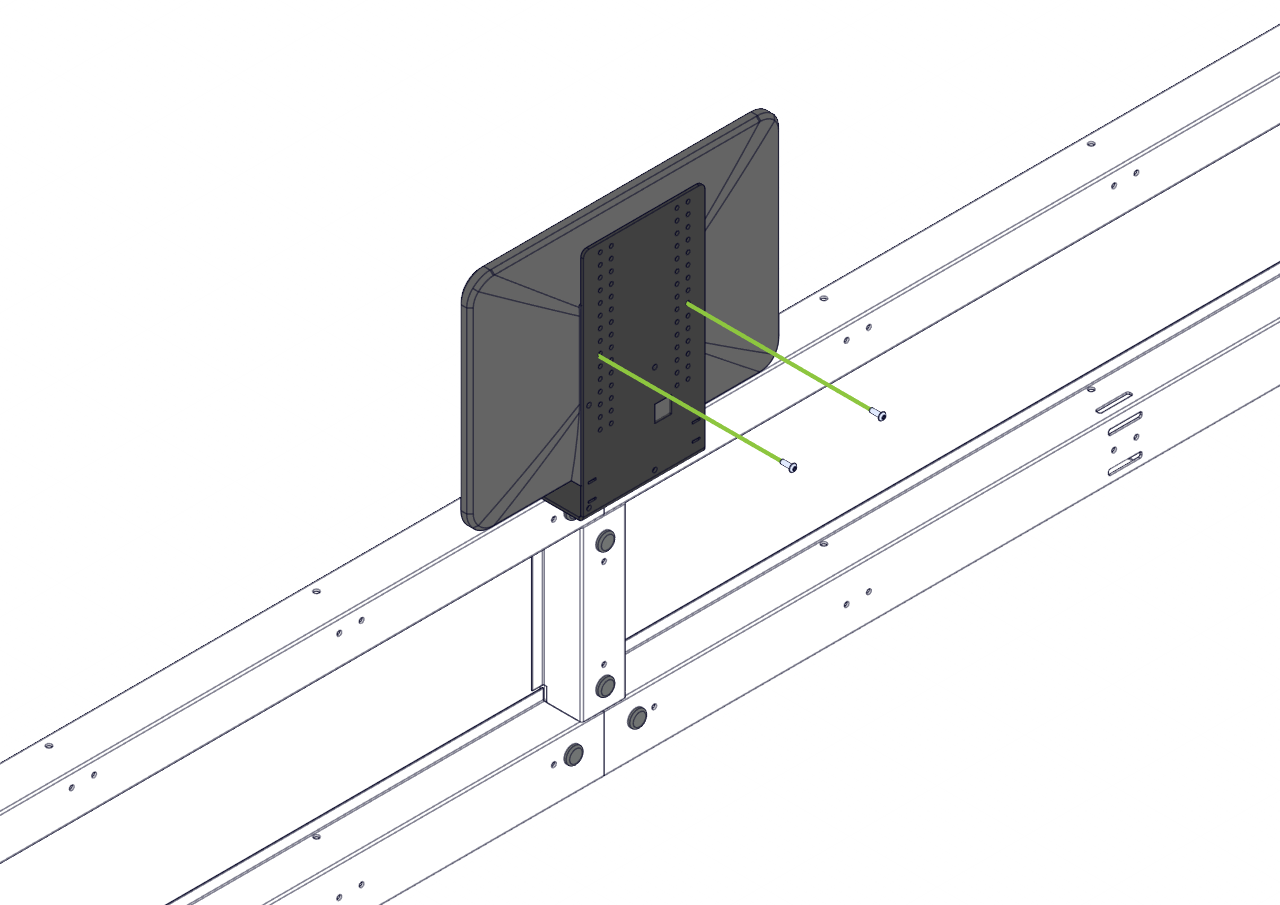

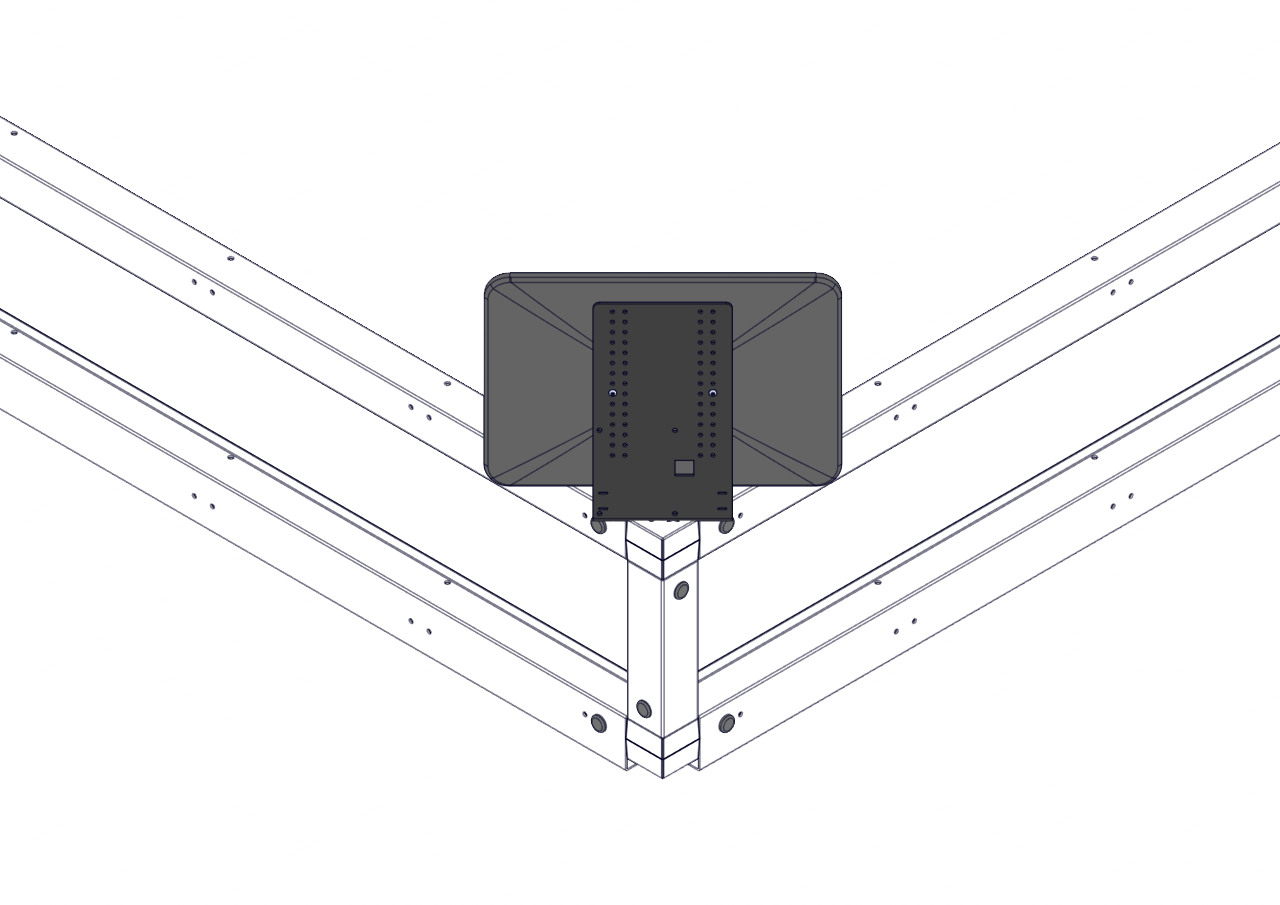

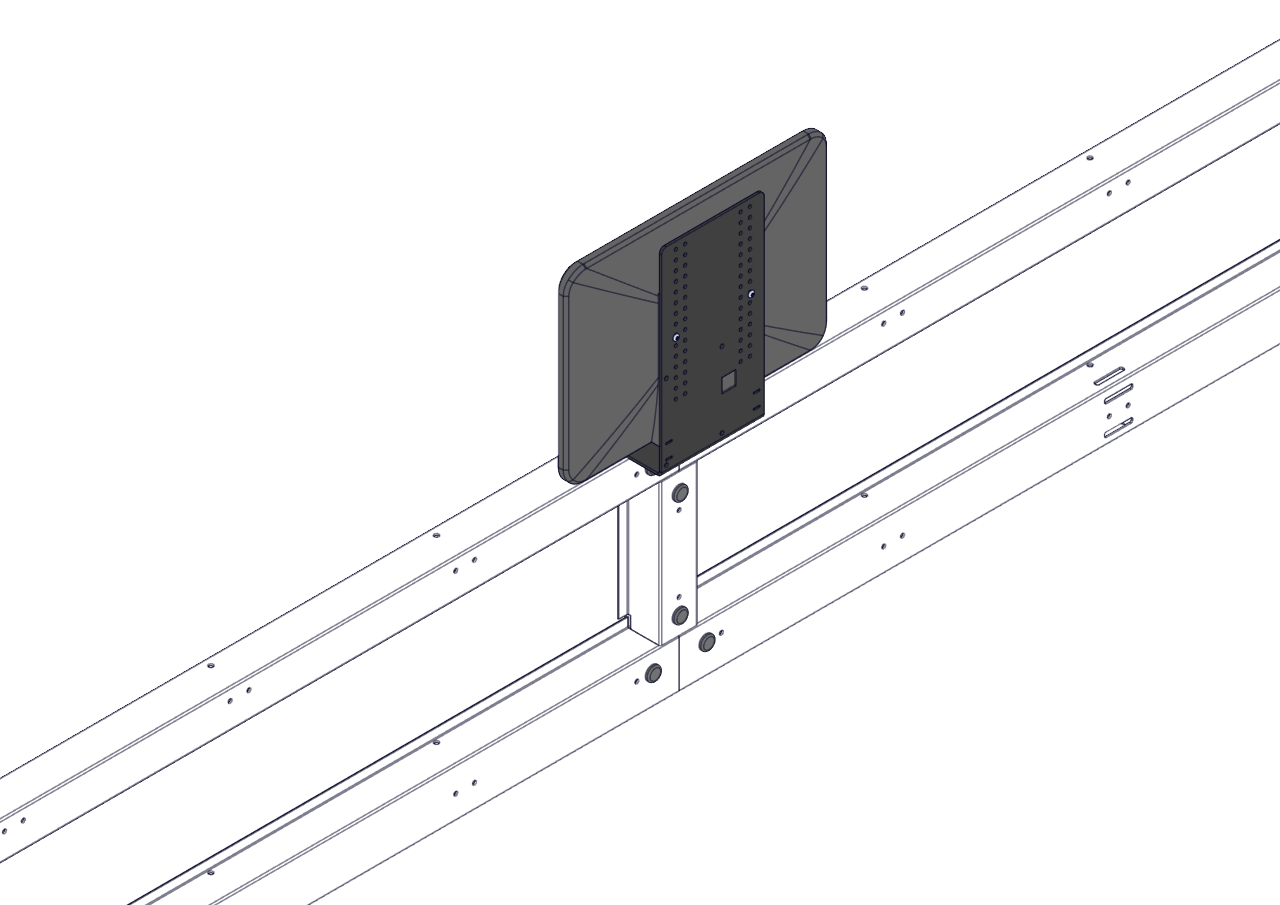

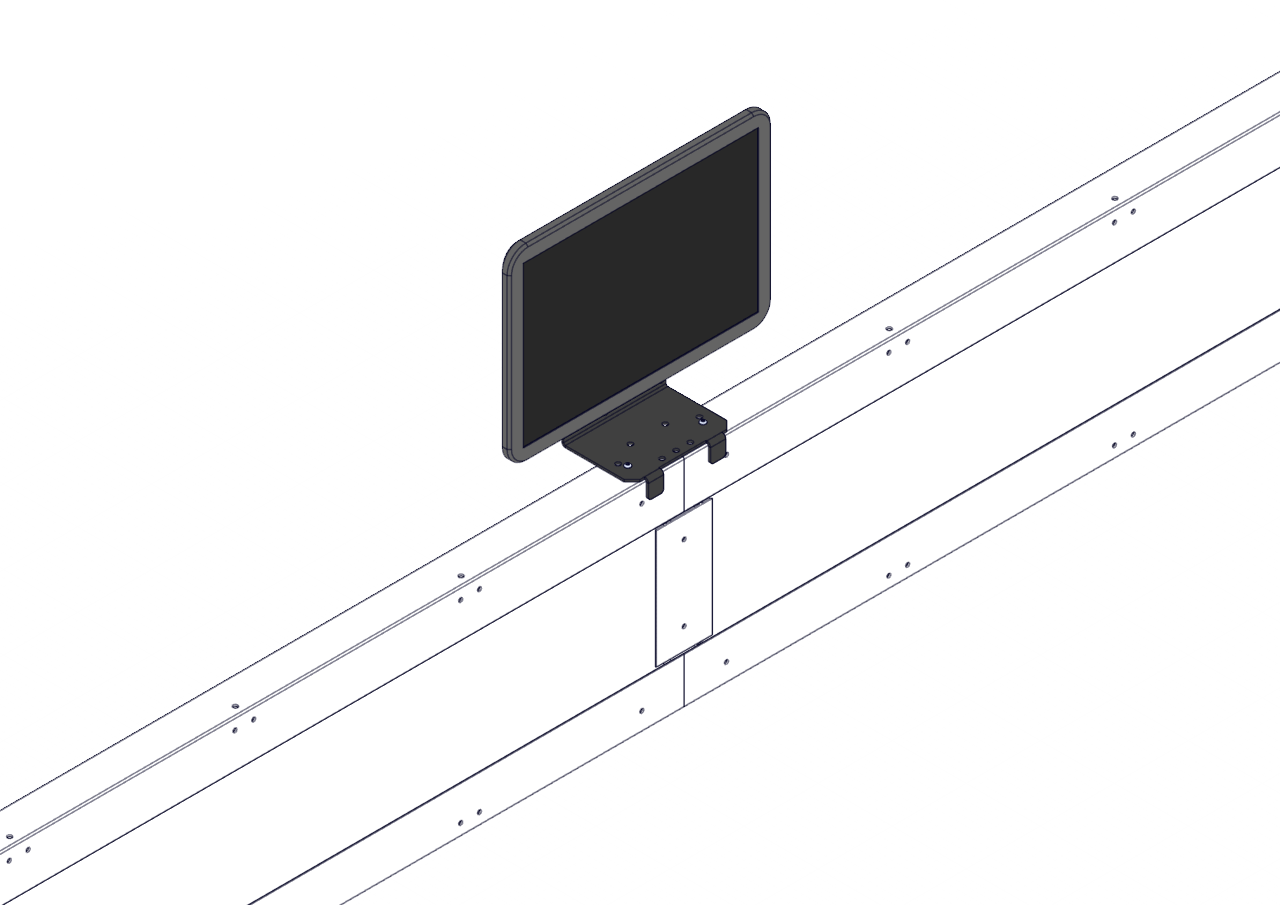

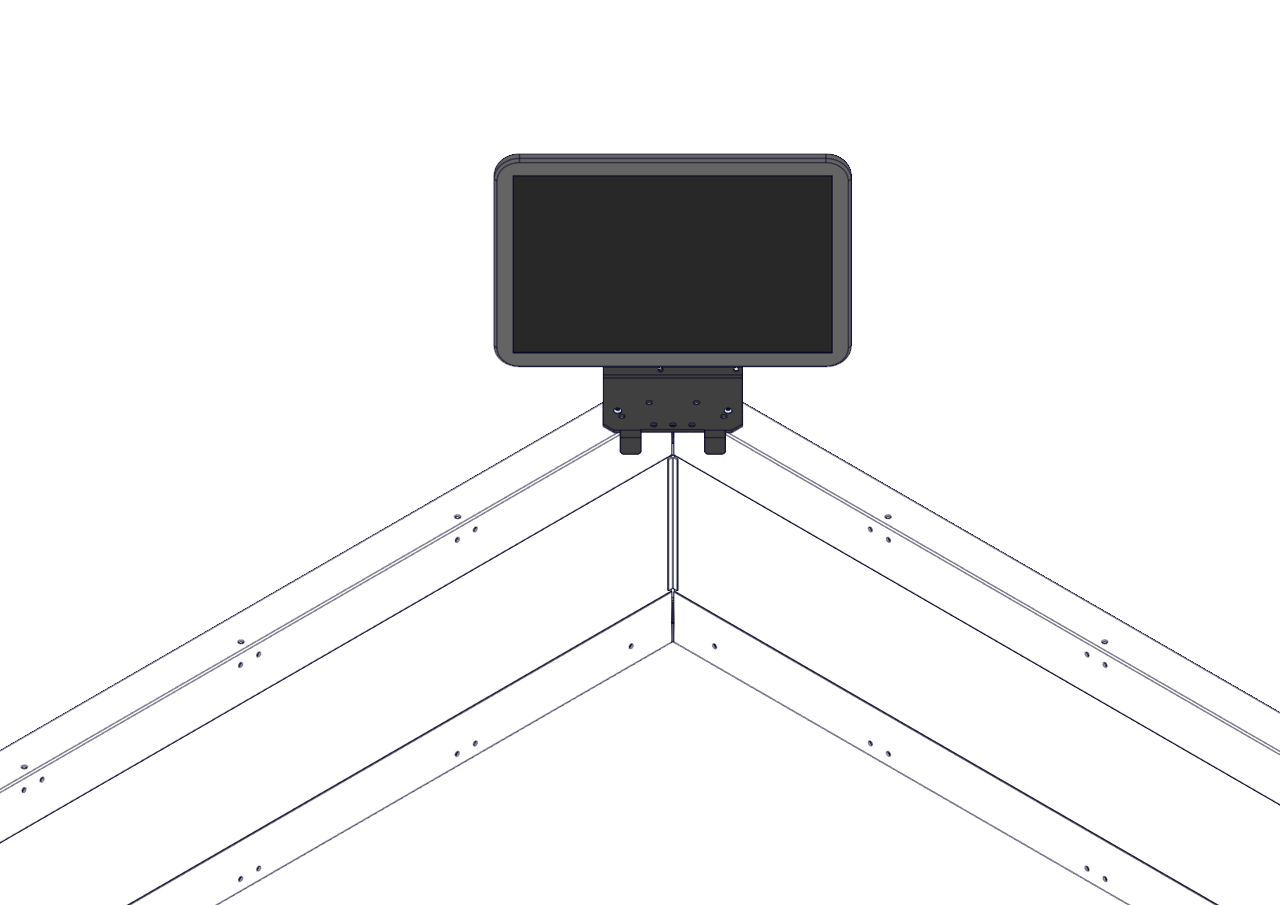

- Você pode fixar o monitor nas laterais do campo ou nos cantos, conforme mostrado nestas imagens.
