Ao iniciar a programação com VEXcode EXP, os blocos de grupos de motores não aparecerão na Toolbox até que um grupo de motores tenha sido configurado. Um grupo de motores permitirá conectar dois motores em um projeto VEXcode EXP.

Existem várias razões para criar um grupo de motores. Para mais informações sobre como construir grupos de motores VEX EXP, este artigo na Base de Conhecimentos.

Adicionando um grupo de motores

Barra de ferramentas VEXcode EXP com o ícone Dispositivos destacado entre os ícones Visualizador de Código e Consola de Impressão.

Para configurar um grupo de motores, selecione o botão Dispositivos para abrir a janela Dispositivos.

Menu de dispositivos VEXcode EXP com o botão Adicionar um dispositivo destacado.

Selecione “Adicionar um dispositivo”.

Menu de dispositivos VEXcode EXP após selecionar o botão Adicionar um dispositivo. A opção Grupo Motor está realçada.

Selecione “Grupo de motores”.

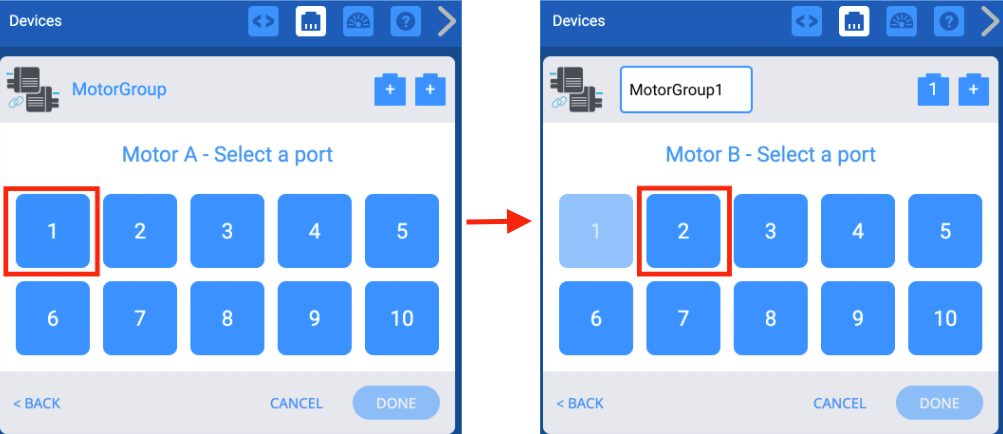

Duas capturas de ecrã lado a lado que mostram o processo de seleção de portas para o Motor A e o Motor B.

Selecione em quais portas os motores do grupo de motores estão conectados no EXP Brain. As portas que já estão configuradas para outros dispositivos não estarão disponíveis.

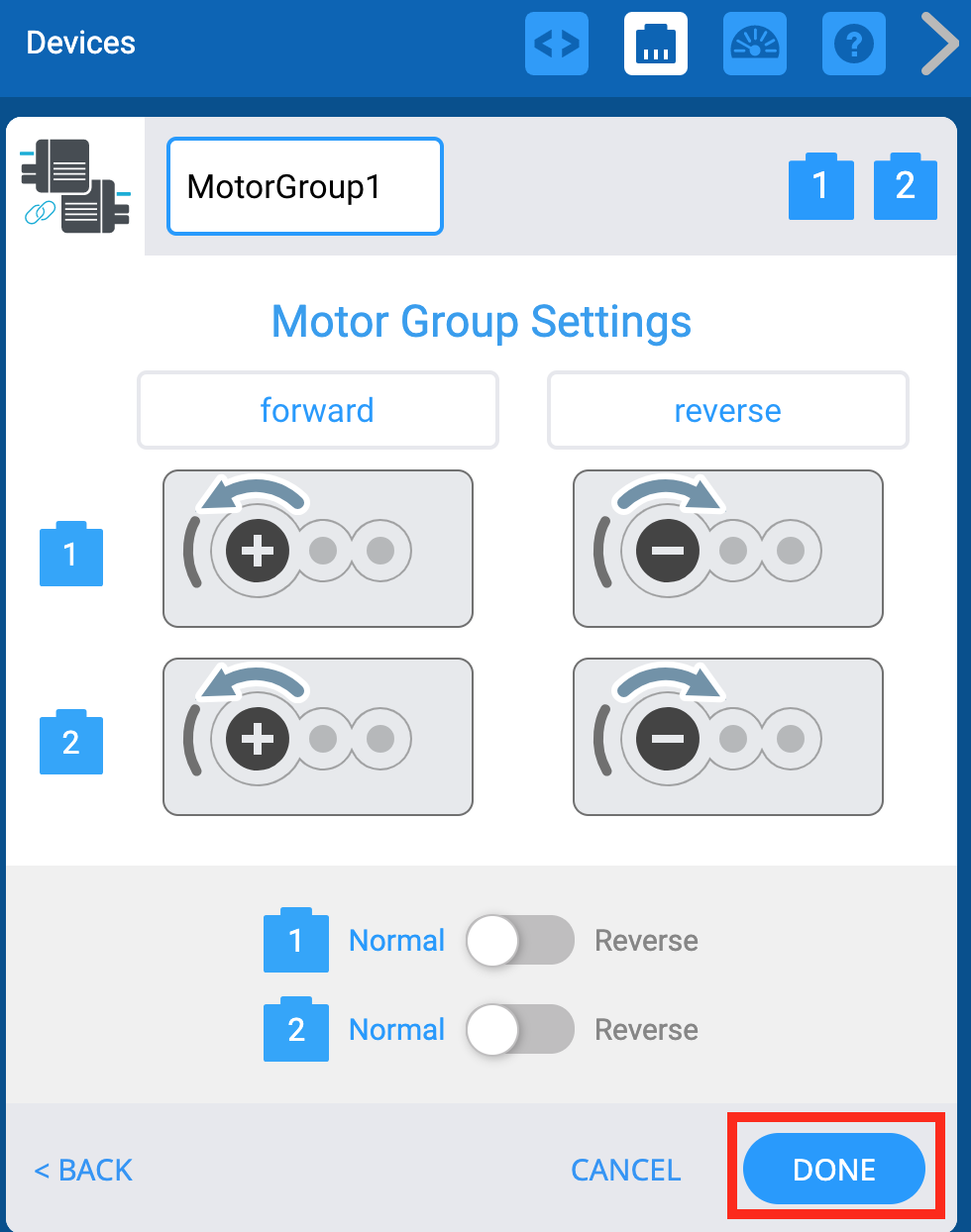

Menu de dispositivos VEXcode EXP após selecionar as portas do grupo de motores e com o ecrã de definições do grupo de motores apresentado. Abaixo, o botão Concluído está destacado.

Uma vez configurado o grupo de motores, selecione “Concluído” para submeter o dispositivo à configuração.

Nota: Selecionar “Cancelar” desfará quaisquer alterações feitas no dispositivo e não fará parte da configuração.

Para configurar ainda mais o grupo de motores, consulte as opções adicionais abaixo.

Alterando o(s) número(s) de porta de um grupo de motores

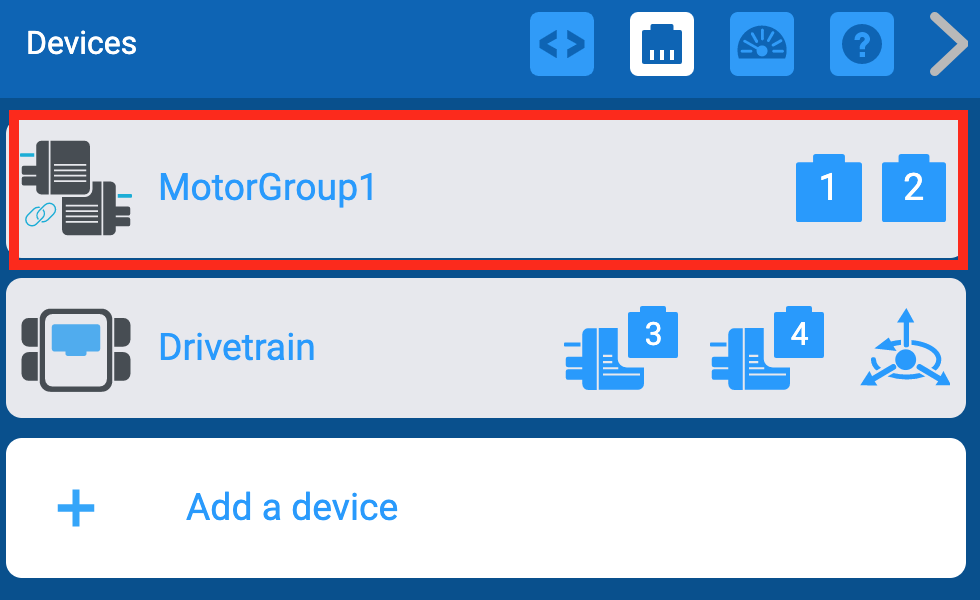

Menu de dispositivos VEXcode EXP com o grupo de motores adicionado anteriormente destacado.

Você pode alterar o número da porta de um motor selecionando primeiro o grupo do motor na janela Dispositivos.

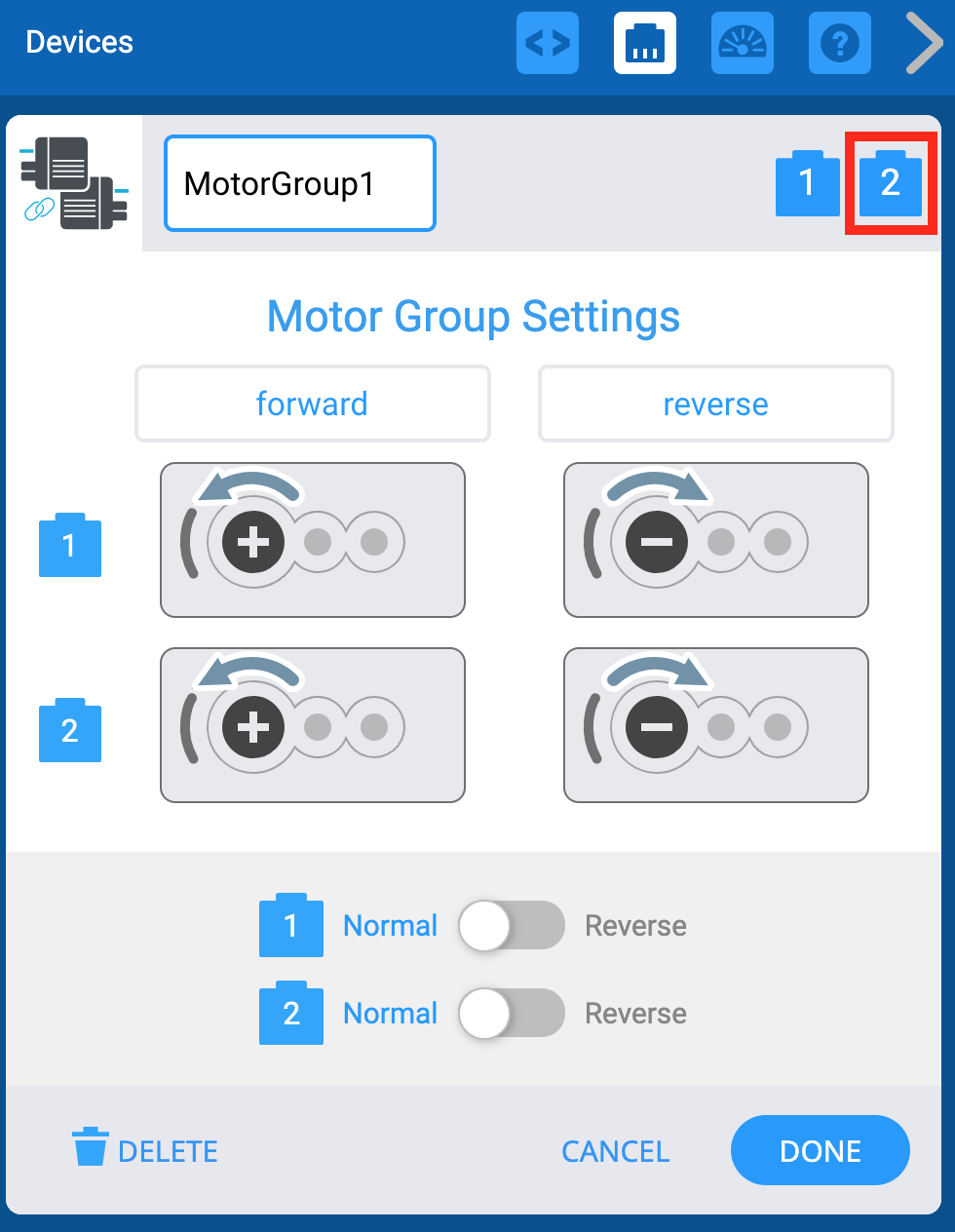

Janela de dispositivos VEXcode EXP com o menu de definições do grupo de motores apresentado. Acima, estão destacados os ícones dos Portos Motorizados.

Em seguida, selecione o ícone do plug da porta que deseja alterar no canto superior direito da tela Opções.

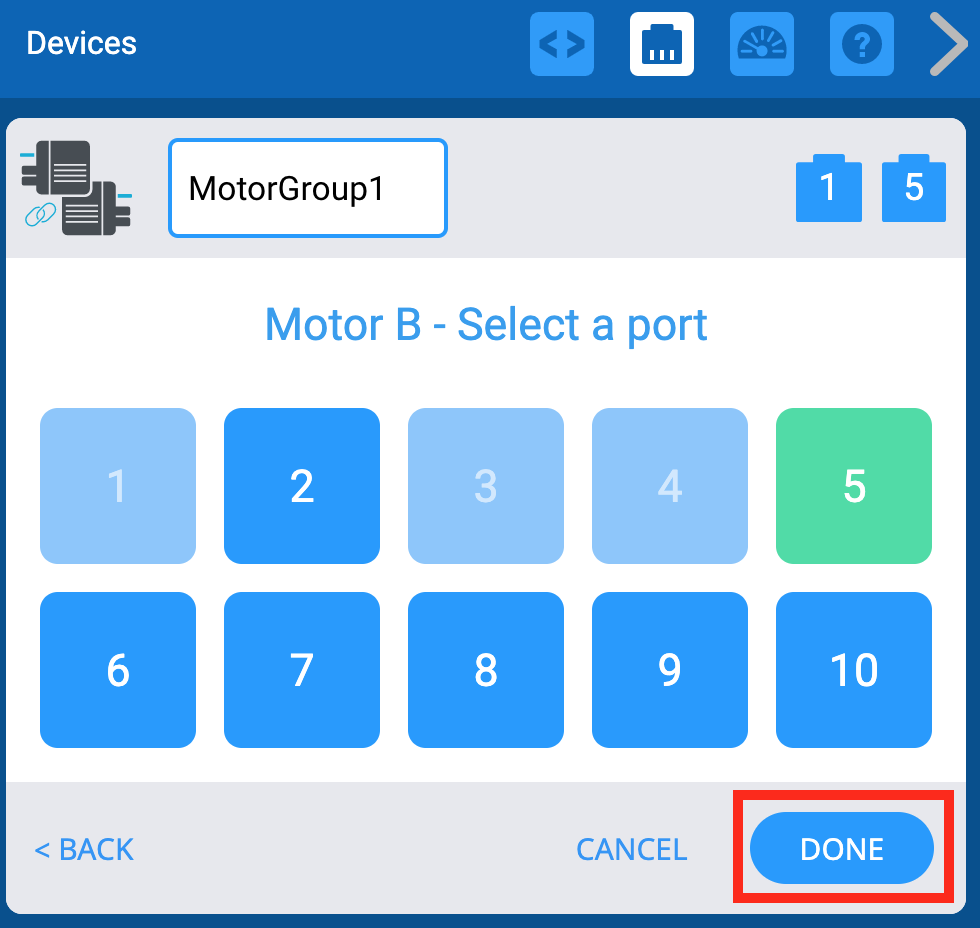

O menu de seleção de portas do dispositivo VEXcode EXP está a ser utilizado para alterar os números de porta já definidos. As portas previamente selecionadas aparecerão a verde e, após selecionar as novas, o utilizador poderá clicar em Concluído para guardar as alterações.

Selecione sua porta na tela Seleção de Porta e o número da porta ficará verde. Em seguida, selecione “Concluído” para enviar a alteração.

Nomeando direções de grupos de motores

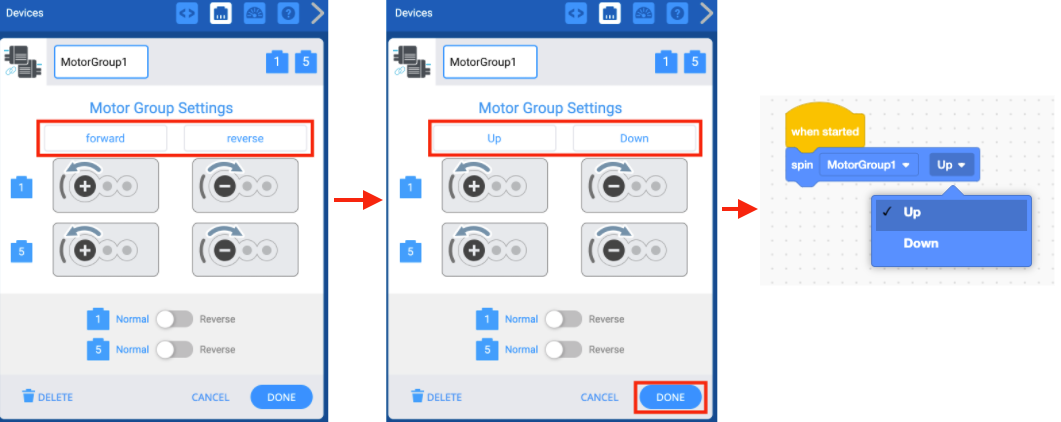

As capturas de ecrã mostram as Definições do Grupo de Motores a serem utilizadas para renomear as direções do Grupo de Motores. Em seguida, é apresentado o menu suspenso de direção do bloco Spin e os novos nomes de direção do Grupo de Motores ficam disponíveis no menu.

A tela de opções do grupo de motores permite renomear as direções em que o motor gira a partir do padrão “para frente” e “reverso”. Por exemplo, se estiver configurando um grupo motor de braço, você pode renomear as direções para “Para cima” e “Para baixo”. Em seguida, selecione “Concluído” para enviar as alterações do dispositivo para a configuração.

Renomeando um grupo de motores

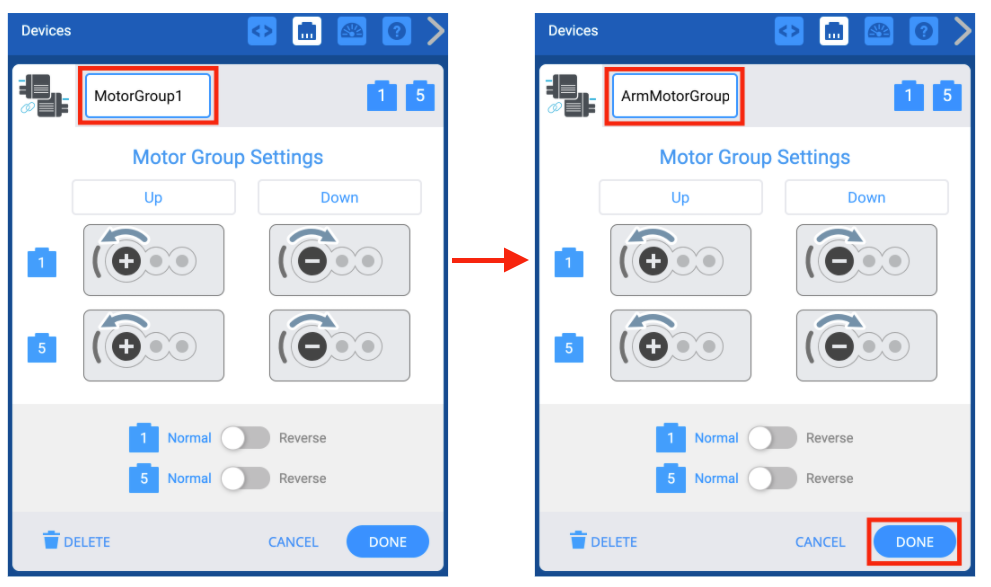

Janela de dispositivos VEXcode EXP com o menu de definições do grupo de motores apresentado. Acima, o nome do Grupo Motor está destacado para indicar que pode ser renomeado. Neste exemplo, foi renomeado para ArmMotorGroup.

Você também pode renomear o grupo de motores alterando o nome na caixa de texto na parte superior da tela Opções. Se você selecionar um nome inválido, a caixa de texto ficará destacada em vermelho para indicar. Em seguida, selecione “Concluído” para enviar as alterações do dispositivo para a configuração.

Nota: para obter mais informações sobre as regras de nomenclatura para variáveis e dispositivos, consulte este artigo na Base de Conhecimentos.

O bloco VEXcode EXP Spin é mostrado com o menu suspenso Grupo de Motores aberto. O novo nome do Grupo Motor é apresentado no menu. Neste exemplo, é apresentado o nome ArmMotorGroup.

Se você alterar o nome de um motor que já está sendo usado em seu projeto, será necessário atualizar o nome do motor no bloco para o novo nome usando o menu suspenso.

Invertendo um(s) Motor(es) em um Grupo de Motores

Janela de dispositivos VEXcode EXP com o menu de definições do grupo de motores apresentado. Abaixo, a opção Motor Reverso está selecionada e realçada. Estes botões podem ser utilizados para inverter um dos motores do grupo de motores, ou ambos.

A tela Opções também permite inverter a direção dos motores.

Janela de dispositivos VEXcode EXP com o menu de definições do grupo de motores apresentado. Abaixo, o botão Concluído está destacado.

Depois que um motor for revertido, selecione “Concluído” para enviar as alterações à configuração.

Nota: se dois motores em um grupo de motores estiverem frente a frente, como quando dois motores compartilham um único eixo, um dos motores precisará ser invertido ou os dois motores estarão lutando um contra o outro. Para mais informações sobre como construir grupos de motores VEX EXP, este artigo na Base de Conhecimentos.

Excluindo um grupo de motores

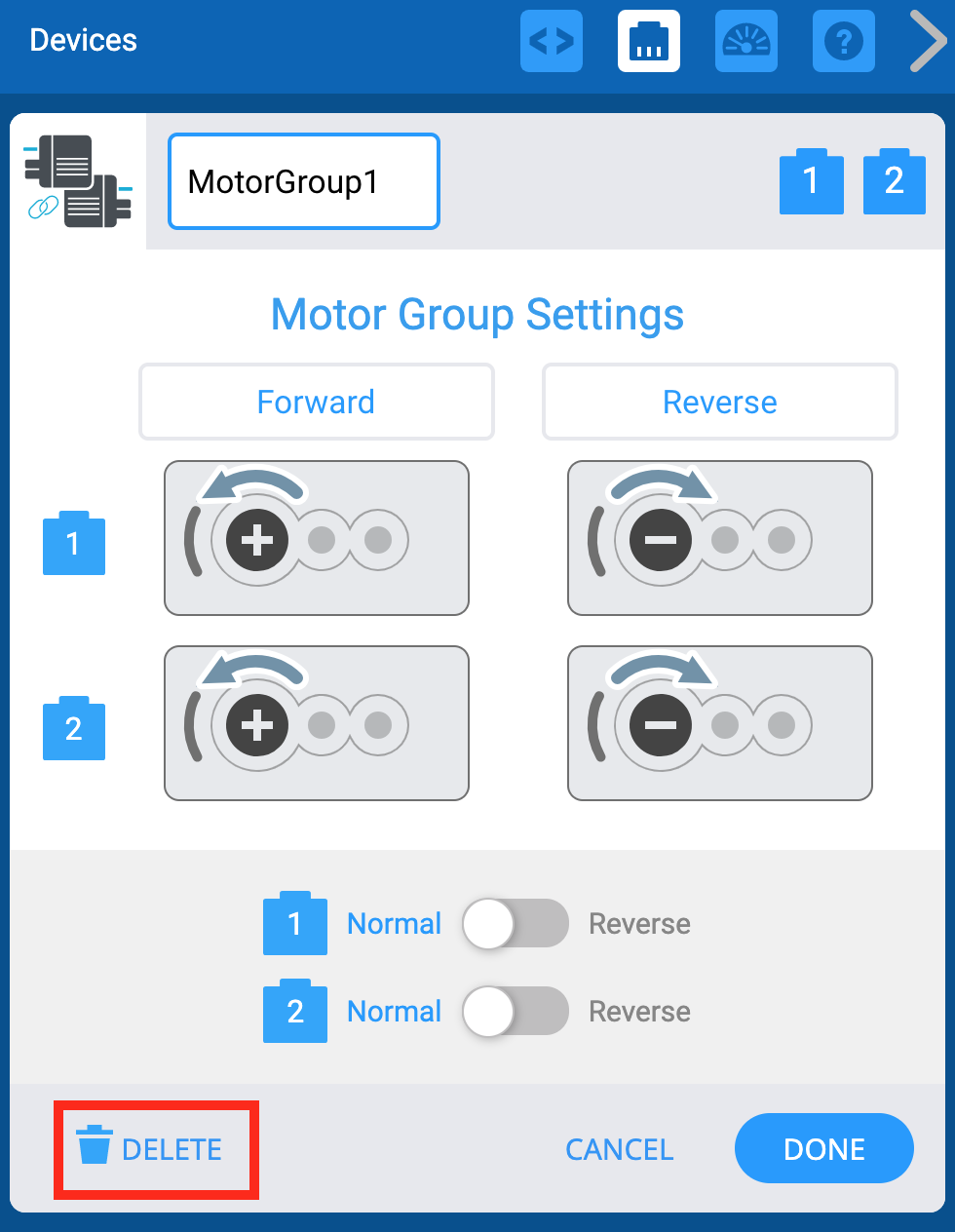

Janela de dispositivos VEXcode EXP com o menu de definições do grupo de motores apresentado. Abaixo, o botão Apagar está destacado.

Um grupo de motores também pode ser excluído selecionando a opção “Excluir” na parte inferior da tela.

Nota: se você excluir um grupo de motores que já está sendo utilizado em seu projeto, o projeto não funcionará até que os blocos que utilizam esse grupo de motores também tenham sido excluídos.

Usando um grupo de motores com um controlador

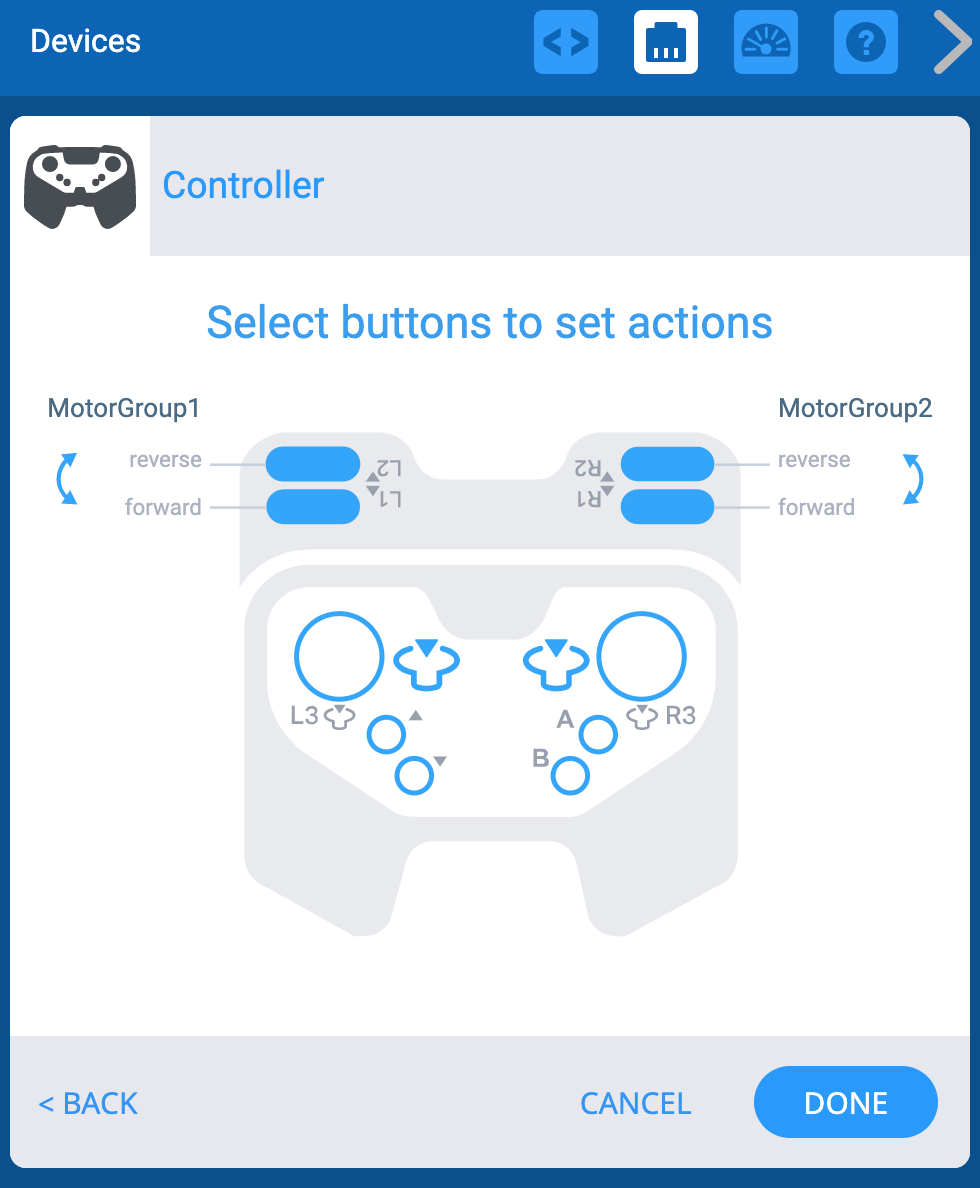

Menu de dispositivos VEXcode EXP com as opções do controlador apresentadas. Existe um diagrama com todos os botões do controlador, e cada botão pode ser ligado a Grupos de Motores ou Sistemas de Transmissão, seleccionando-os no diagrama. Os botões dos eixos L e R no controlador estão ligados a dois grupos de motores diferentes.

Se você tiver um controlador e um grupo de motores configurados, poderá configurar os botões no controlador para controlar todo o grupo de motores, em vez de um único motor.
