Usando a tela de dispositivos no EXP Brain – Biblioteca VEX

Você pode usar a tela de dispositivos no VEX EXP Brain para visualizar os dados do sensor conectado.

O ecrã do cérebro é apresentado no menu Início quando a opção Dispositivos está selecionada. Dispositivos é a terceira opção no menu Início.

Use os botões esquerdo e direito para destacar a opção de menu Dispositivos e pressione o botão Verificar para selecionar Dispositivos.

O ecrã do cérebro é apresentado no menu Dispositivos, onde as informações dos dispositivos ligados são apresentadas em tempo real. Três capturas de ecrã mostram o botão Direito a ser utilizado para navegar até ao sensor ótico e selecioná-lo. Neste exemplo, o sensor ótico é a sétima opção no menu Dispositivos.

No menu Dispositivos, você verá os dispositivos conectados ao seu robô.

Use os botões esquerdo e direito para destacar o sensor desejado e pressione o botão Verificar para selecioná-lo.

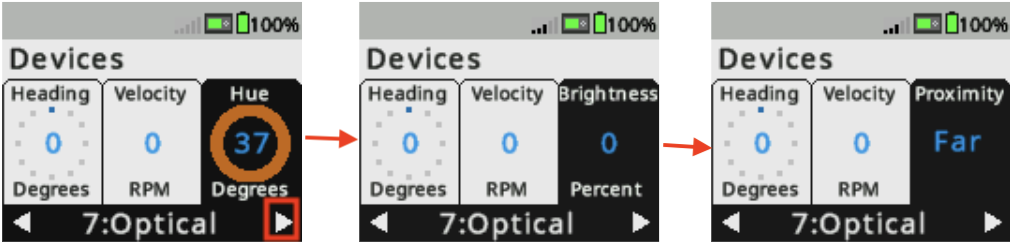

O ecrã do cérebro é apresentado no menu Dispositivos com o sensor ótico selecionado. Três capturas de ecrã mostram o botão Verificar a ser utilizado para percorrer as opções de dados do sensor ótico. Primeiro, o sensor reporta o valor de Matiz, depois o Brilho e, por fim, a Proximidade.

Se houver mais de um tipo de dados relatado pelo sensor, você poderá usar o botão Verificar para percorrer as opções de dados do sensor.

Nesta imagem de exemplo, o sensor óptico pode mostrar valor de matiz, brilho ou proximidade.

O ecrã do cérebro é apresentado com o Painel de Controlo do Sensor Óptico aberto no menu Dispositivos. São apresentadas informações sobre o sensor, como a tonalidade, o LED, o brilho, a proximidade e a porta inteligente do sensor.

Continue pressionando o botão Verificar até ver a visualização da tela de dispositivos desejada para o sensor selecionado.

Esta imagem de exemplo mostra a tela de dispositivos do sensor óptico. A tela de dispositivos mostra a porta à qual o sensor óptico está conectado, bem como o valor de matiz, cor, LED, brilho e dados de proximidade.
