Usando VEX IQ (1ª geração)? Veja este artigo.
Observe que há duas luzes indicadoras diferentes no controlador VEX IQ (2ª geração).

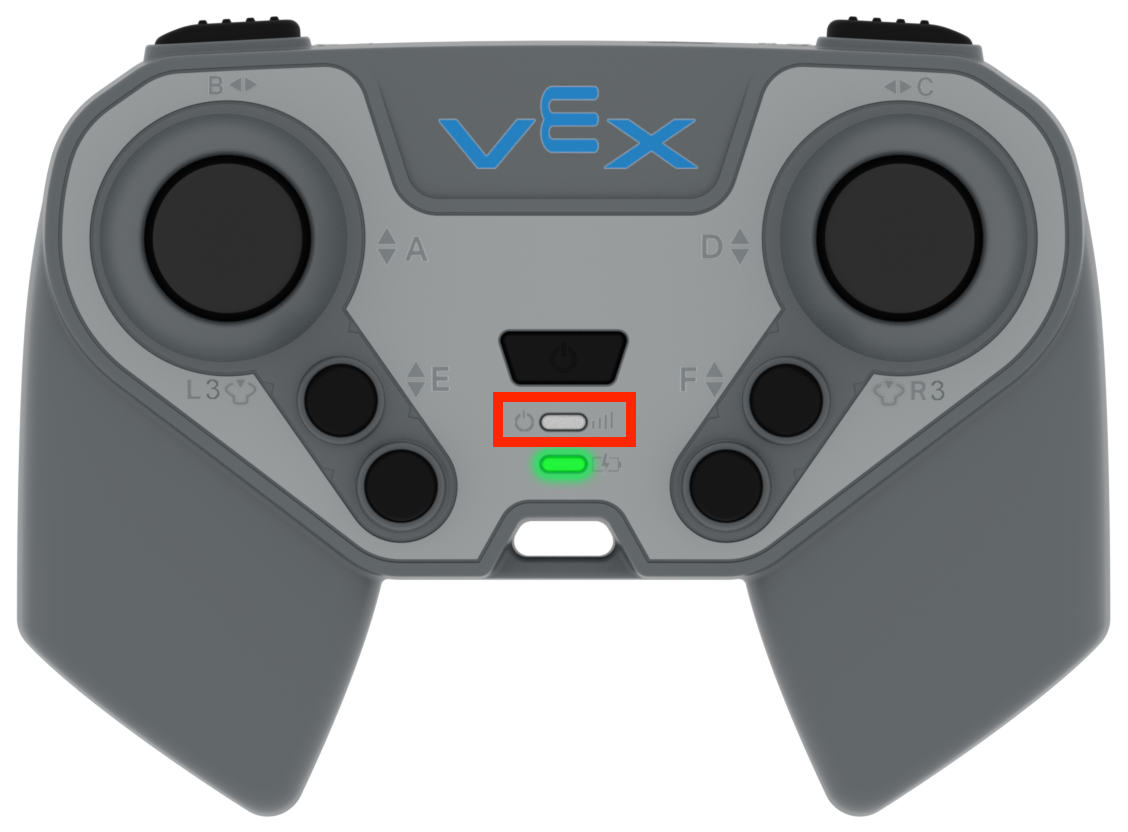

LED de energia
A primeira luz indicadora é chamada de LED de energia.
Existem três cores possíveis do LED de energia para indicar o status da bateria do controlador VEX IQ e do link de rádio VEX IQ:
| Cor do LED de energia | Status do controlador | Status da bateria do controlador | |
|---|---|---|---|
|
|
Verde sólido | Controlador LIGADO - NÃO emparelhado com um cérebro | Nível de bateria do controlador suficiente |
|
|
Verde piscando | Controlador LIGADO - Emparelhado com um Cérebro | Nível de bateria do controlador suficiente |
|
|
Amarelo Sólido | Emparelhamento ativo | |
|
|
Vermelho Sólido | Controlador LIGADO | Nível da bateria do controlador baixo |
|
|
Piscando em vermelho | Controlador LIGADO - Emparelhado com um Cérebro | Nível da bateria do controlador baixo |
|
|
Piscando rapidamente em vermelho | O firmware do seu controlador não está carregando. Ver este artigo. | N / D |
Se o controlador não estiver ligado sem fios a um VEX IQ Brain, este artigo para obter mais informações sobre o emparelhamento sem fios de um controlador VEX IQ (2ª geração) e de um cérebro.

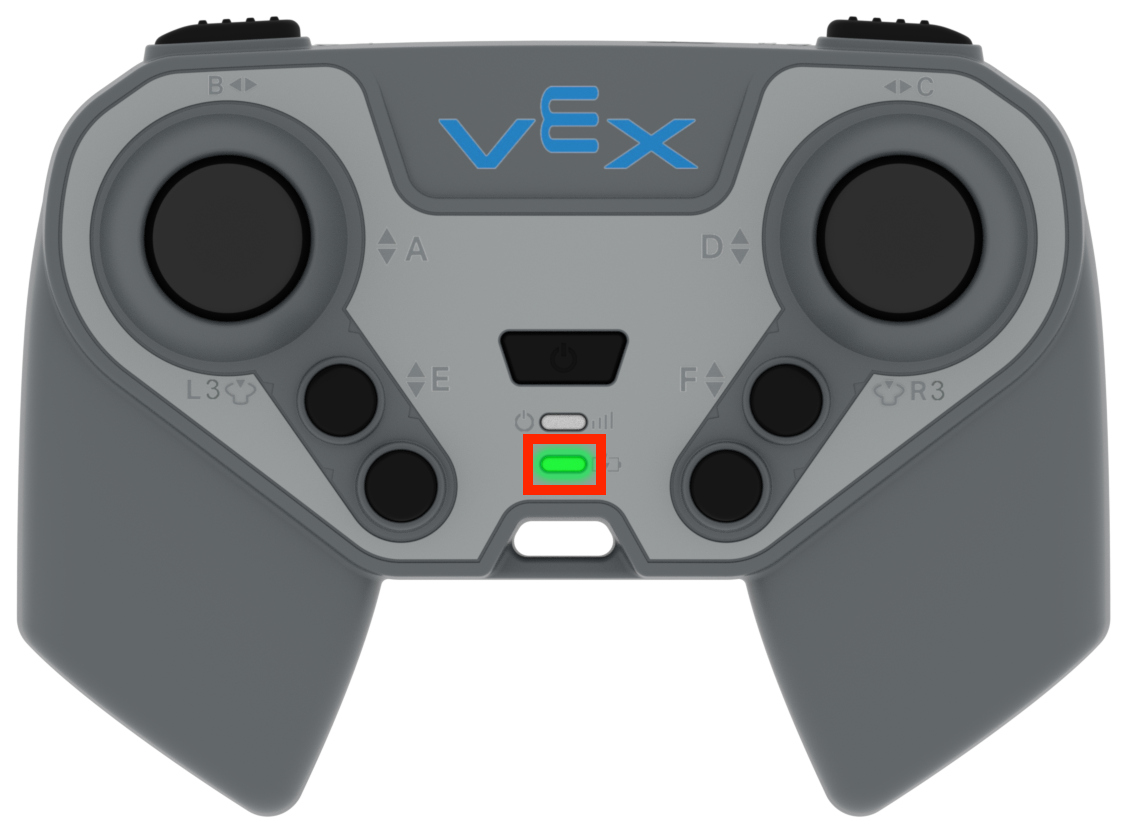

LED de carga
O segundo é chamado de LED de carga. Este LED só acenderá quando o controlador estiver conectado a um carregador.
Existem três cores possíveis para o LED de carga: verde, vermelho e cinza.
| Cor do LED de carga | Status | |
|---|---|---|
|
|
Verde sólido | A bateria do controlador está completamente carregada |
|
|
Vermelho Sólido | Carga da bateria do controlador em andamento |
|
|
Piscando em vermelho | Falha na bateria do controlador |
|
|
Desligado | Não está carregando |
Consulte este artigo para obter informações sobre como carregar um controlador VEX IQ (2. ª geração).
