Você pode usar o Sensor Dashboard no VEX IQ (2ª geração) Brain para visualizar dados de um motor ou sensor conectado.

O ecrã do cérebro é apresentado no menu inicial com a opção Dispositivos selecionada. Dispositivos é a terceira opção no menu Início.

Use os botões esquerdo e direito para destacar a opção de menu Dispositivos e pressione o botão Verificar para selecionar Dispositivos.

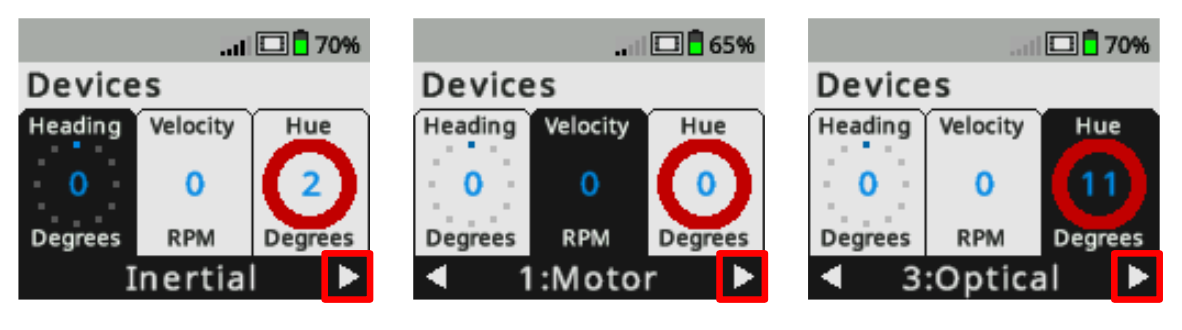

O ecrã do cérebro é apresentado no menu Dispositivos, onde são reportadas informações dos dispositivos ligados em tempo real. Três capturas de ecrã mostram o botão direito a ser utilizado para navegar e selecionar o sensor ótico. O sensor ótico é a terceira opção no menu Dispositivos.

No menu Dispositivos, você verá os dispositivos conectados ao seu robô.

Use os botões esquerdo e direito para destacar o sensor desejado e pressione o botão Verificar para selecioná-lo.

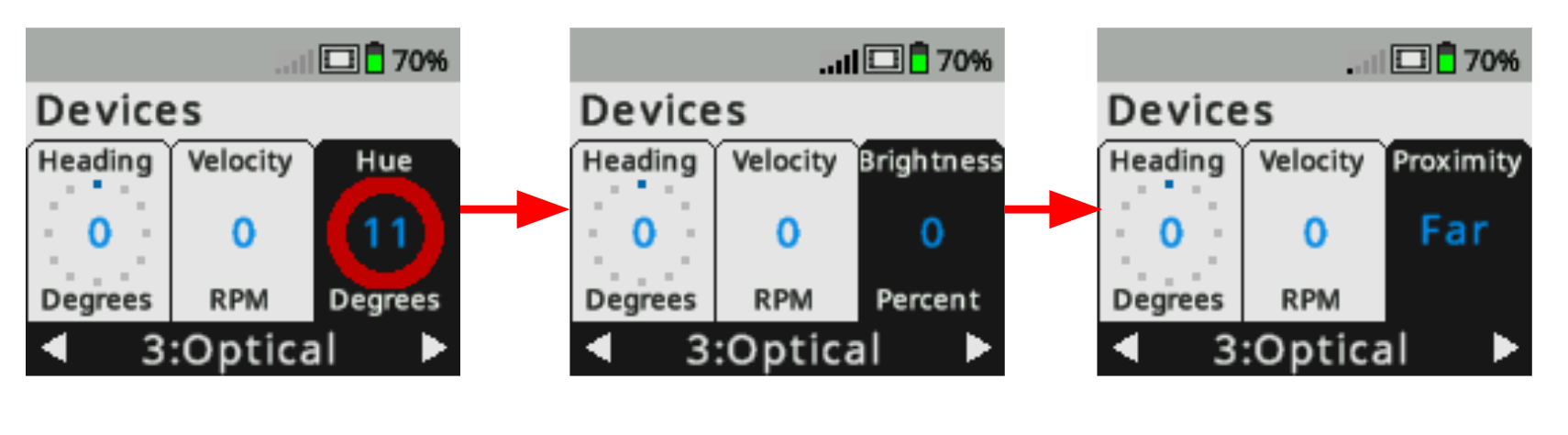

O ecrã do cérebro é apresentado no menu Dispositivos com o sensor ótico selecionado. Três capturas de ecrã mostram o botão Verificar a ser utilizado para percorrer as opções de dados do sensor ótico. Primeiro, o sensor informa o valor de Matiz, depois Brilho e depois Proximidade.

Se houver mais de um tipo de dados relatado pelo sensor, você poderá usar o botão Verificar para percorrer as opções de dados do sensor.

Nesta imagem de exemplo, o sensor óptico pode mostrar valor de matiz, brilho ou proximidade.

O ecrã do cérebro é apresentado com o Painel do sensor ótico aberto no menu Dispositivos. São mostradas informações sobre o sensor, como a tonalidade, o LED, o brilho, a proximidade e a porta inteligente do sensor.

Continue pressionando o botão Verificar até ver a visualização desejada do painel para o sensor selecionado.

Esta imagem de exemplo mostra o Painel do Sensor para o Sensor Óptico. O painel mostra a porta à qual o sensor óptico está conectado, bem como o valor de matiz, cor, LED, brilho e dados de proximidade.
