Conectando-se com VEXcode IQ baseado em aplicativo a um IQ (2ª geração) Brain- iPad – Biblioteca VEX

São necessárias apenas algumas etapas para conectar um cérebro VEX IQ (2ª geração) ao VEXcode IQ baseado em aplicativo no seu iPad. Antes de começar, certifique-se de saber o nome do seu cérebro. Para obter ajuda na escolha dodo seu cérebroeste

Para ligar um cérebro VEX IQ

O diagrama mostra uma bateria ligada a um cérebro de QI. Uma seta indica que a bateria deve ser inserida na porta de carregamento na parte inferior do módulo principal. A bateria está orientada com o fecho virado para o lado oposto ao do cérebro.

Insira a bateria no IQ Brain.

O diagrama mostra um dedo a pressionar o botão de verificação cerebral para o ligar.

Ligue o IQ Brain pressionando o botão da marca de seleção.

Inicie o VEXcode IQ baseado em aplicativo.

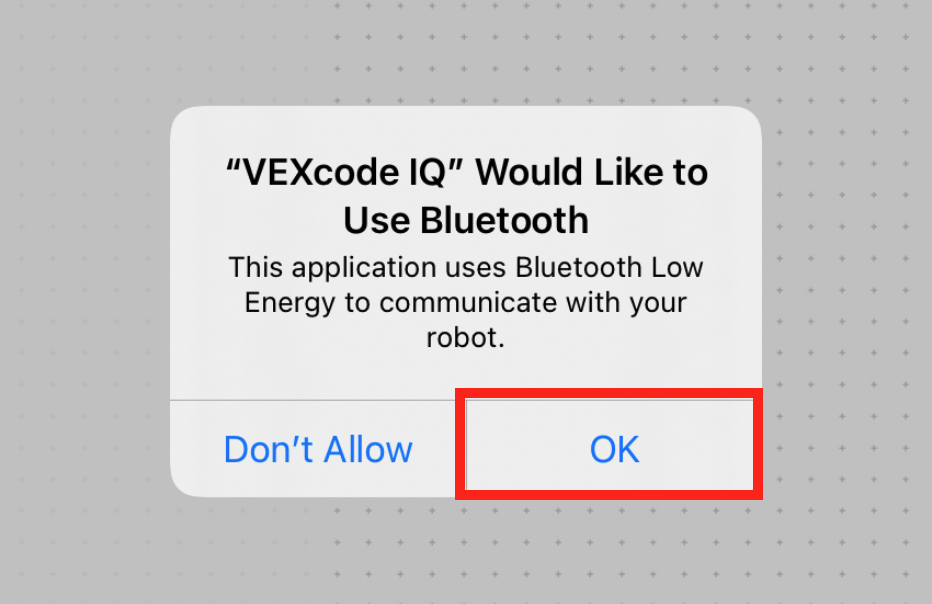

A mensagem "Bluetooth" no iPad apresenta "VEXcode IQ Gostaria de utilizar o Bluetooth". Esta aplicação utiliza Bluetooth Low Energy para comunicar com o seu robô. Abaixo, existem dois botões: um com a inscrição "Não permitir" e o outro com a inscrição "OK". O botão OK está destacado.

Ao iniciar o VEXcode IQ, você poderá receber uma solicitação para verificar o uso do Bluetooth. Selecione 'OK'.

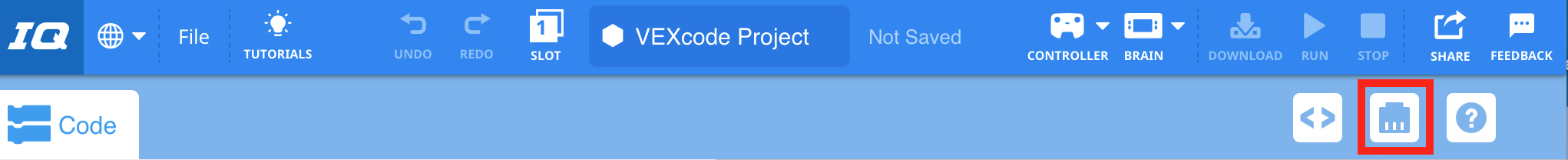

Barra de ferramentas VEXcode IQ com o ícone Dispositivos destacado entre os ícones Visualizador de Código e Ajuda.

Selecione o ícone da janela Dispositivo para abrir a janela Dispositivos.

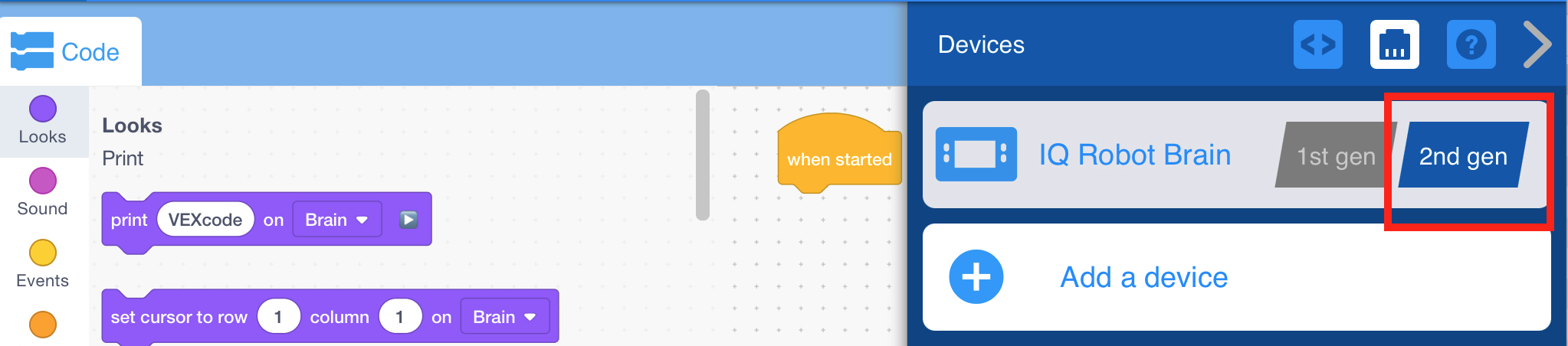

Menu VEXcode IQ Devices com a configuração de geração do cérebro do robô IQ apresentada. Esta definição está definida para a opção de 2ª geração e está destacada.

Selecione o botão '2ª geração' para indicar que você está se conectando a um Brain (2ª geração) e feche a janela Dispositivos.

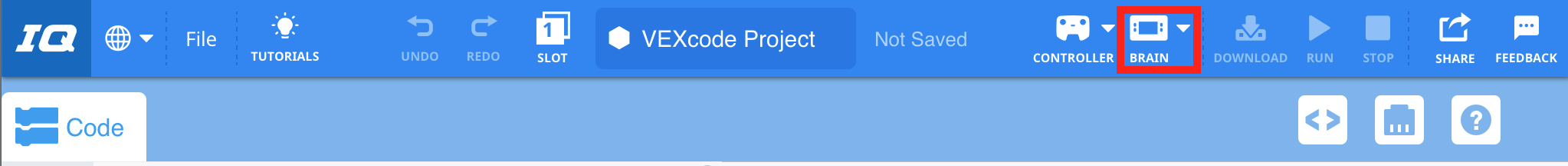

VEXcode IQ com o ícone do cérebro destacado na barra de ferramentas, entre os ícones do controlador e de download.

Selecione o botão Cérebro.

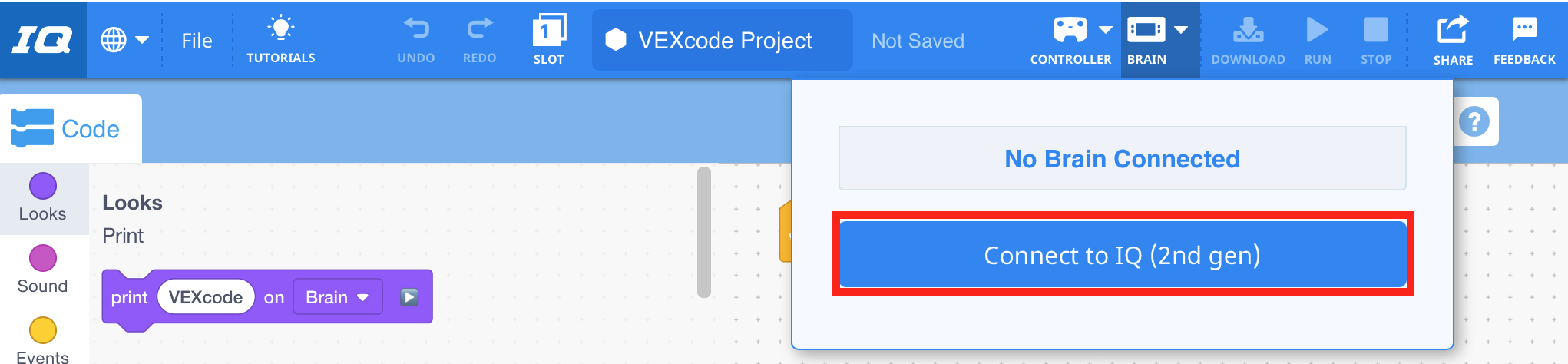

VEXcode IQ com o menu suspenso Brain aberto e o botão Connect to IQ (2nd gen) selecionado.

Selecione 'Conectar ao IQ (2ª geração).'

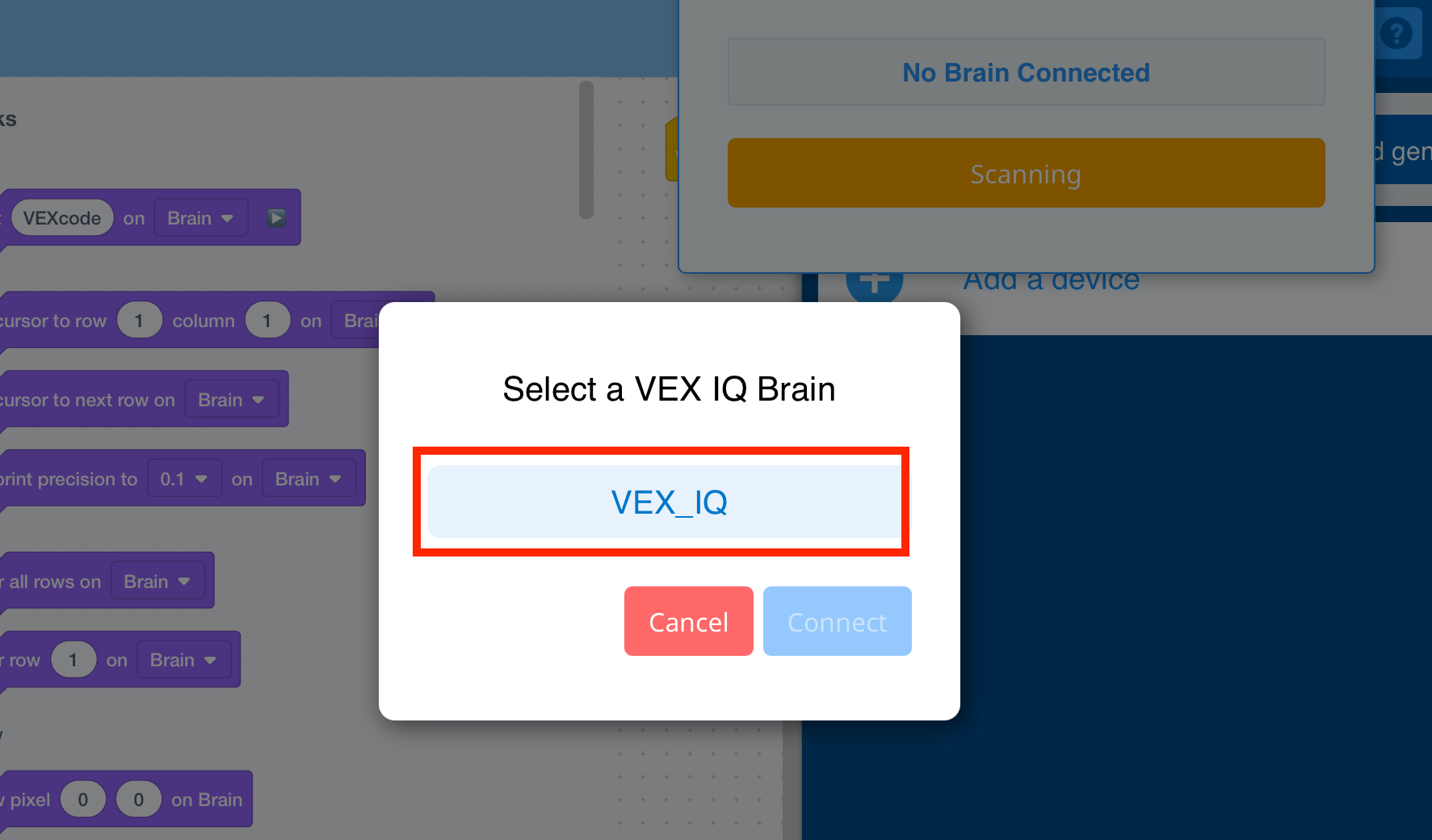

VEXcode IQ: Selecione um aviso VEX IQ Brain que contenha uma lista de IQ Brains aos quais se deve ligar. Neste exemplo, apenas um cérebro é listado e está destacado.

Uma lista de IQ Brains disponíveis aparecerá. Selecione o nome do Cérebro ao qual você deseja se conectar.

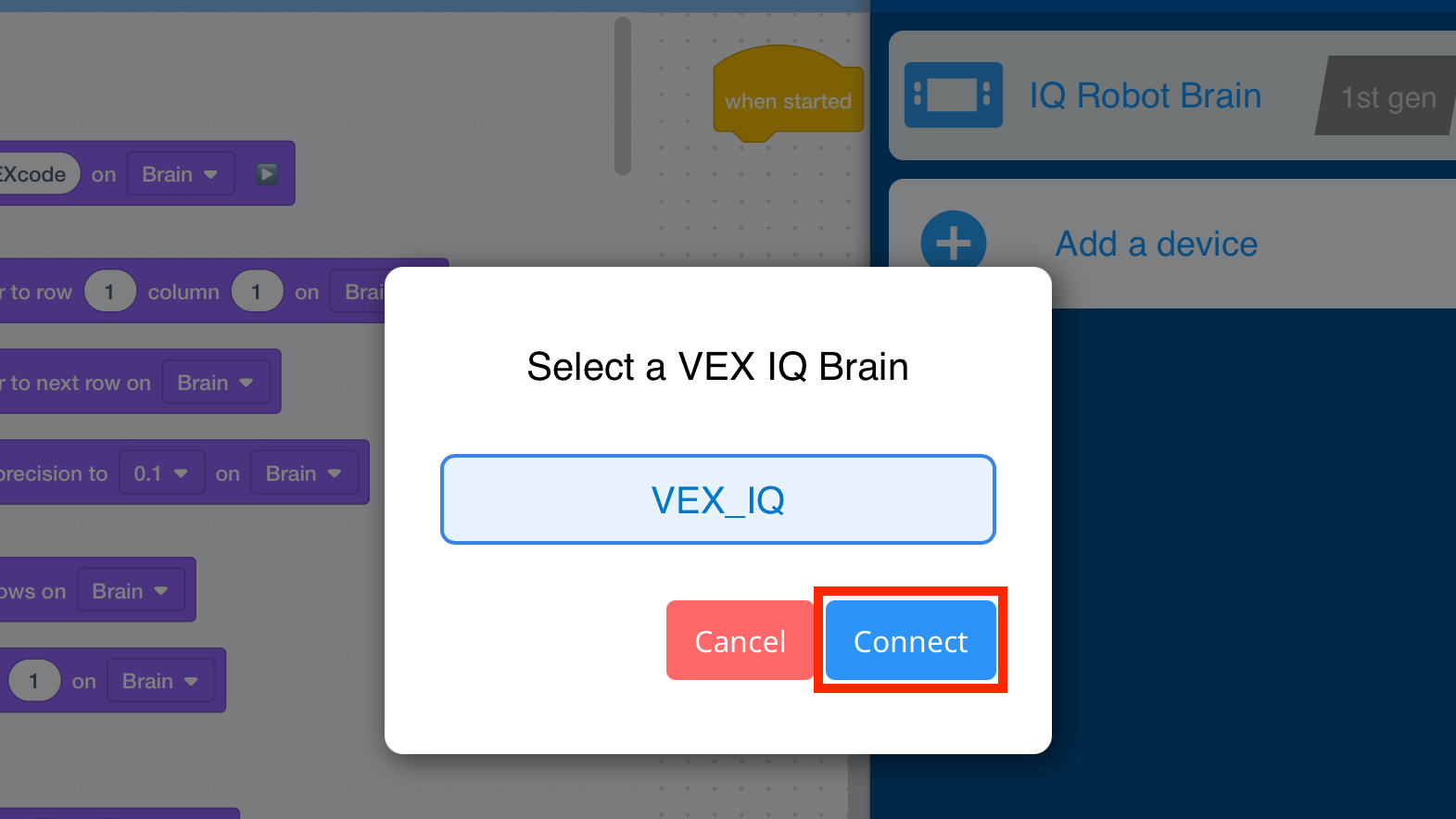

VEXcode IQ: Selecione um aviso VEX IQ Brain que contenha uma lista de IQ Brains aos quais se deve ligar. O cérebro foi selecionado e o botão Ligar abaixo está destacado.

Assim que um Cérebro for escolhido, selecione o botão 'Conectar'.'

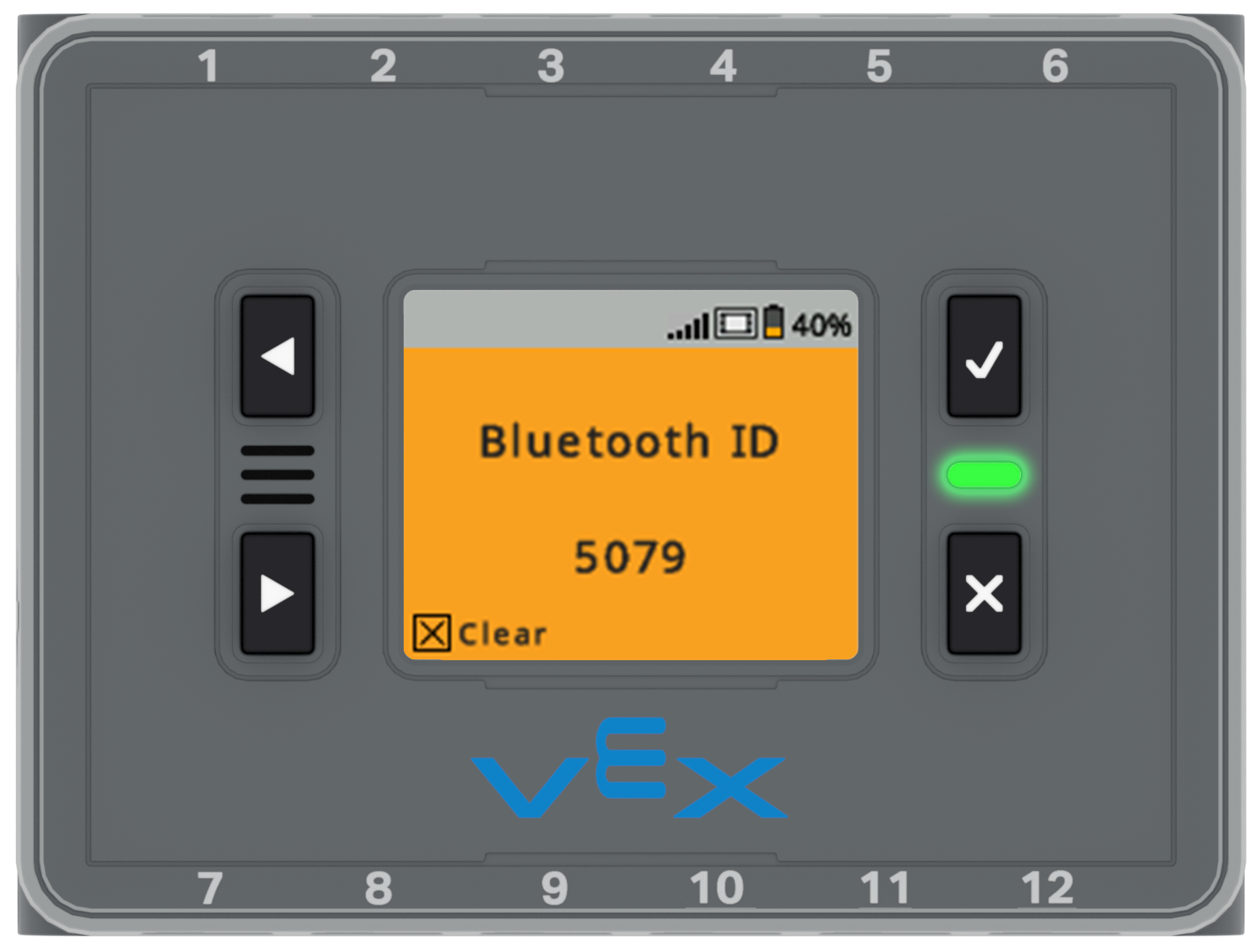

O ecrã do dispositivo é apresentado com um fundo laranja e o texto "Bluetooth ID 5079". Abaixo, um ícone indica que o botão X pode ser premido para limpar esta mensagem.

Um código de conexão de rádio de 4 dígitos aparecerá na tela do cérebro

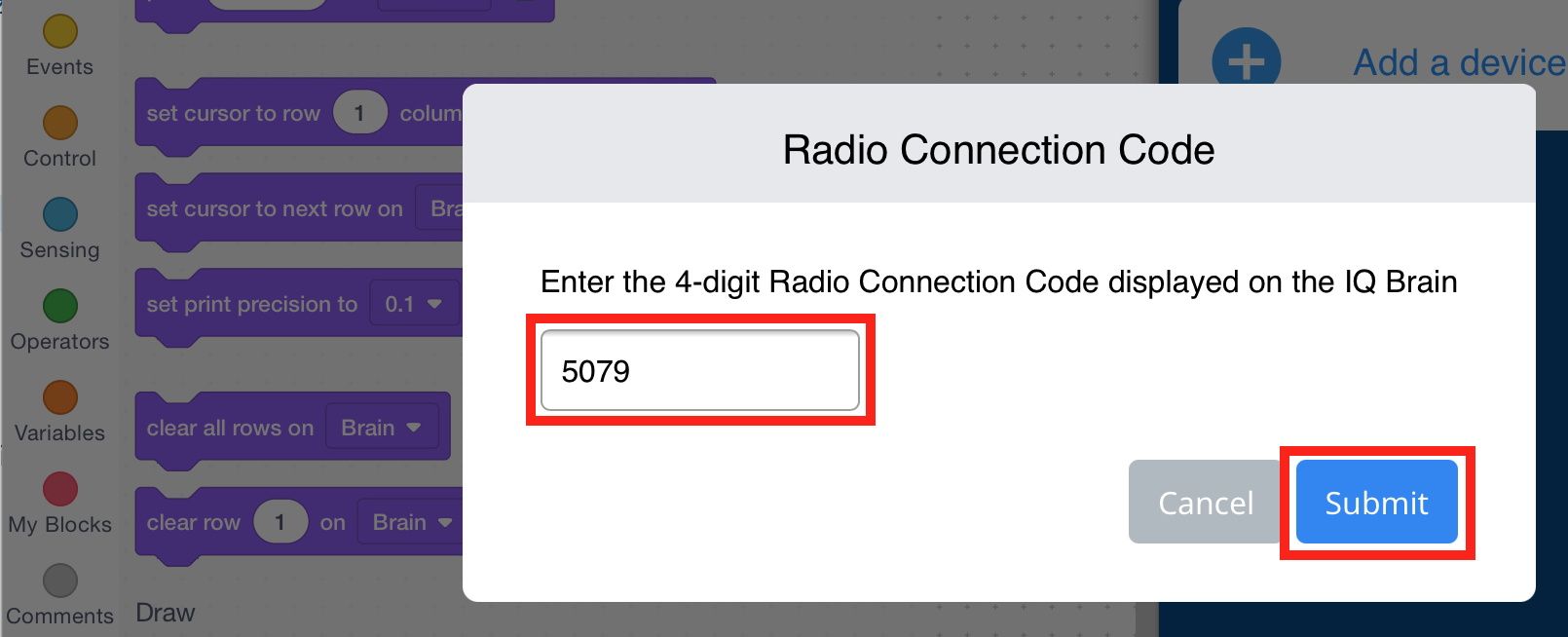

A mensagem "Código de ligação rádio VEXcode IQ" apresenta a seguinte mensagem: "Introduza o código de ligação rádio de 4 dígitos apresentado no IQ Brain". Abaixo, existe um campo para introduzir o código e dois botões com os dizeres Cancelar e Enviar. O código 5079 foi introduzido no campo e o botão Enviar está destacado.

Digite o código no prompt do aplicativo e selecione ‘enviar’.

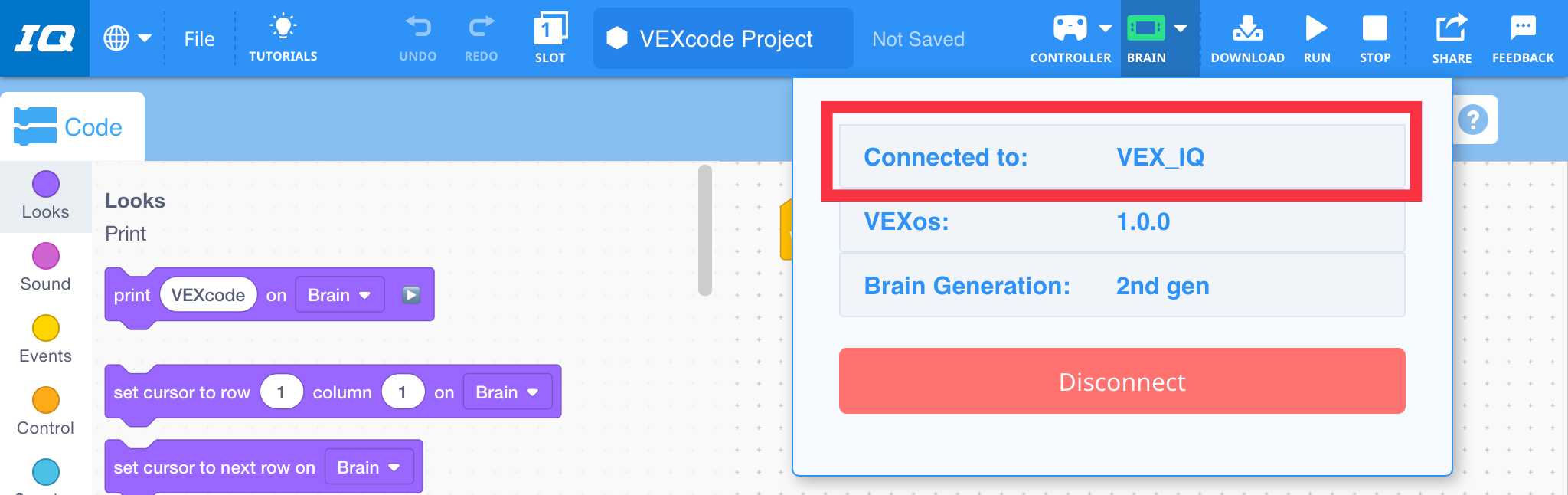

VEXcode IQ com o menu suspenso Brain aberto após a ligação de um Brain. O nome do cérebro está destacado e a sua geração é indicada como 2ª geração.

O ícone do Cérebro ficará verde para indicar que está conectado. Se você selecionar o ícone Cérebro, ele indicará o nome do Cérebro ao qual ele está conectado.

Para desconectar um cérebro VEX IQ

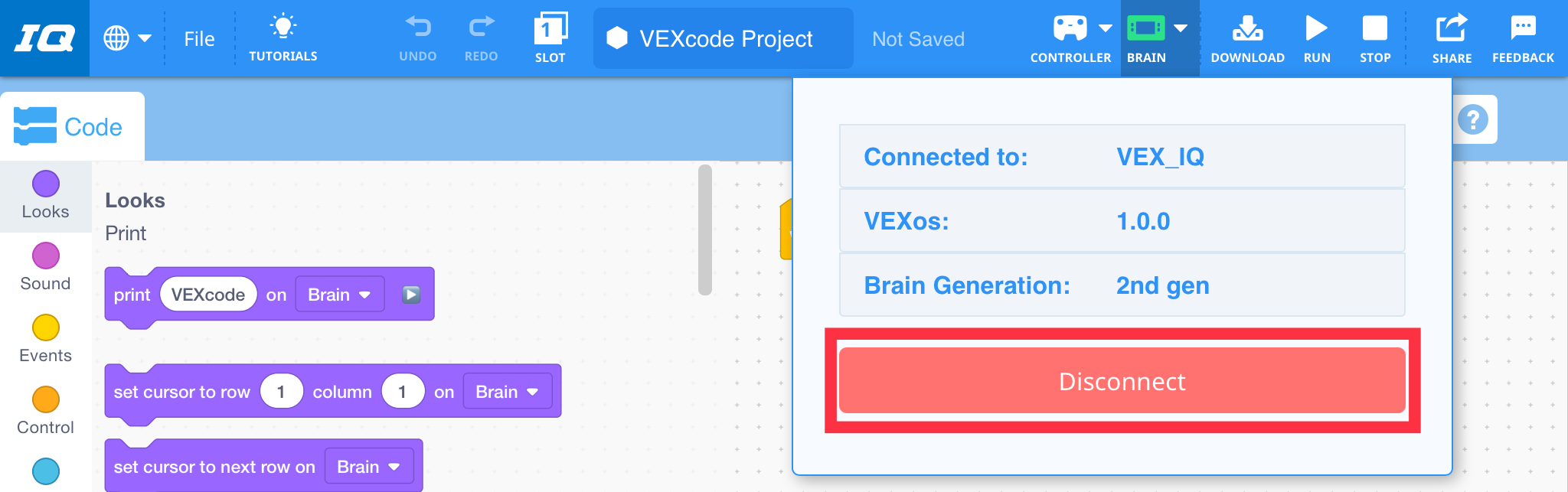

VEXcode IQ com o menu suspenso "Cérebro" aberto. Um dispositivo Brain ligado é apresentado no menu, e o botão Desligar está destacado.

Selecione 'Desconectar' para desconectar seu IQ Brain do VEXcode IQ.

Problemas de conexão

Se ainda estiver a ter problemas para ligar o seu VEX IQ Brain ao VEXcode IQ, este artigo da Base de Conhecimentos para solucionar problemas da sua ligação Bluetooth no iOS.
Se não conseguir resolver o seu problema contacte o suporte da VEX.
