O artigo seguinte irá abordar como preparar o campo VRC para ligar as tiras de código de campo do Sistema de Posicionamento de Jogo™ ( ) para utilizar o sensor GPS no seu robô.

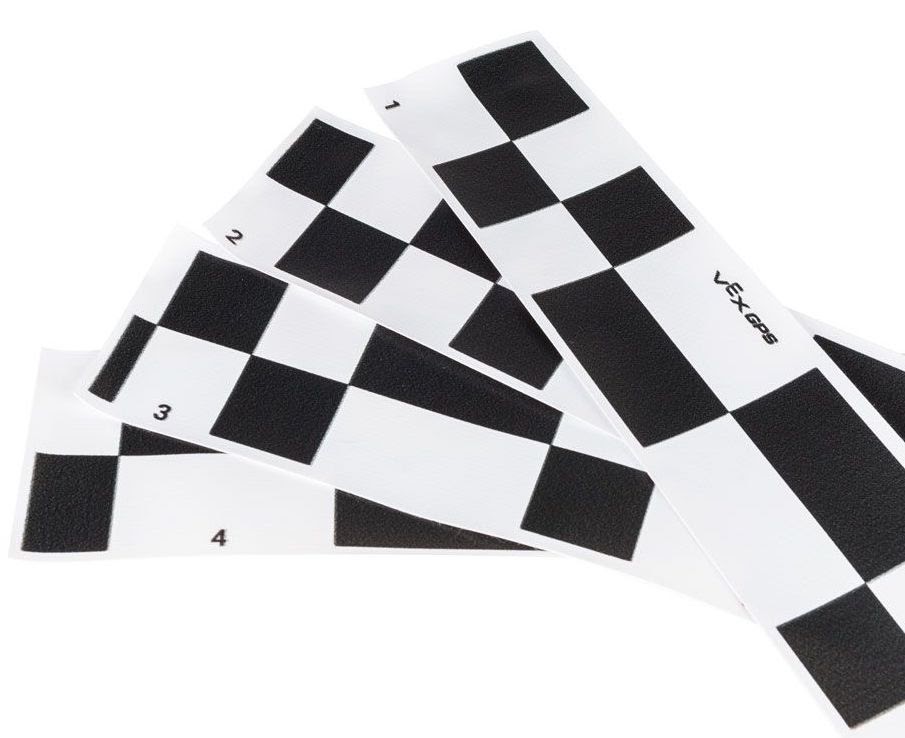

Tiras com código de campo GPS.

Vista em ângulo de um campo de jogo V5 vazio com painéis de policarbonato inseridos em cada parede do campo, virados para o interior.

Insira seus painéis de policarbonato em cada parede do campo de competição com o papel/filme voltado para os elementos do jogo.

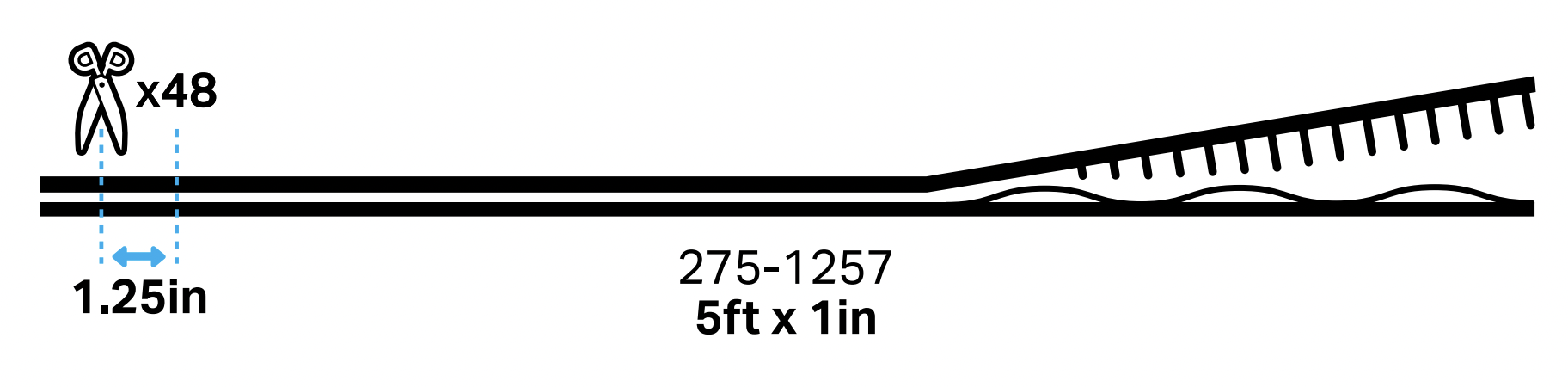

Diagrama de uma peça adesiva de velcro que começa com 1,5 m de comprimento e 2,5 cm de largura. O ícone de tesoura indica que a peça adesiva deve ser cortada em pedaços de 1,25 polegadas de comprimento.

Pegue o adesivo Hook & Loop e corte-o em 48 pedaços de 1,25” x 1,00” (3,18cm x 2,54cm).

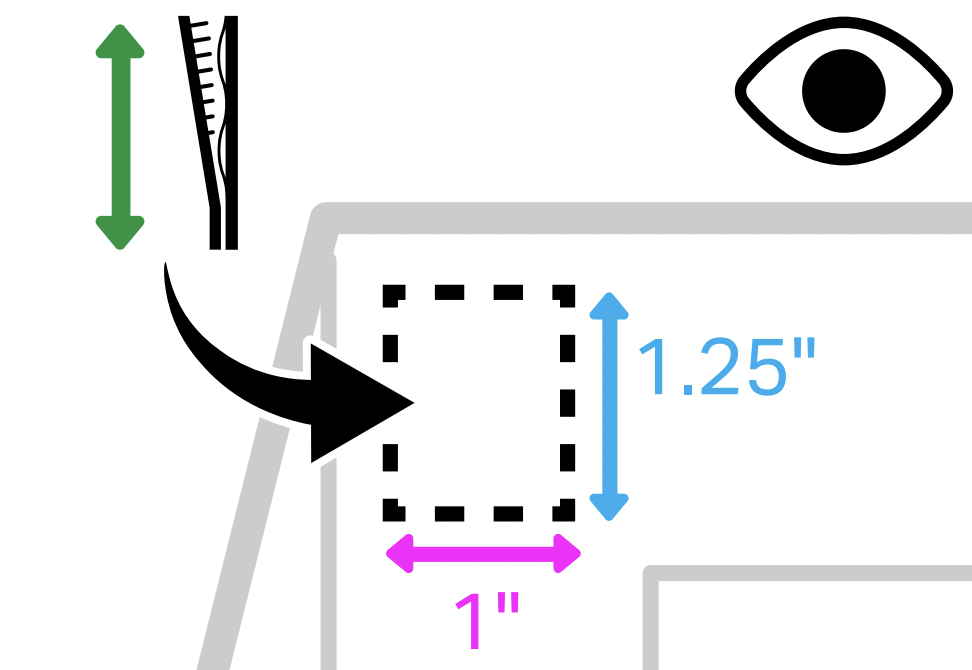

Esquema indicando que o pedaço de adesivo de velcro cortado deve ser colado à parede, começando pelo canto.

Cole o adesivo do laço do gancho & verticalmente, fixando o lado do laço da peça do adesivo do laço do gancho & à parede do campo.

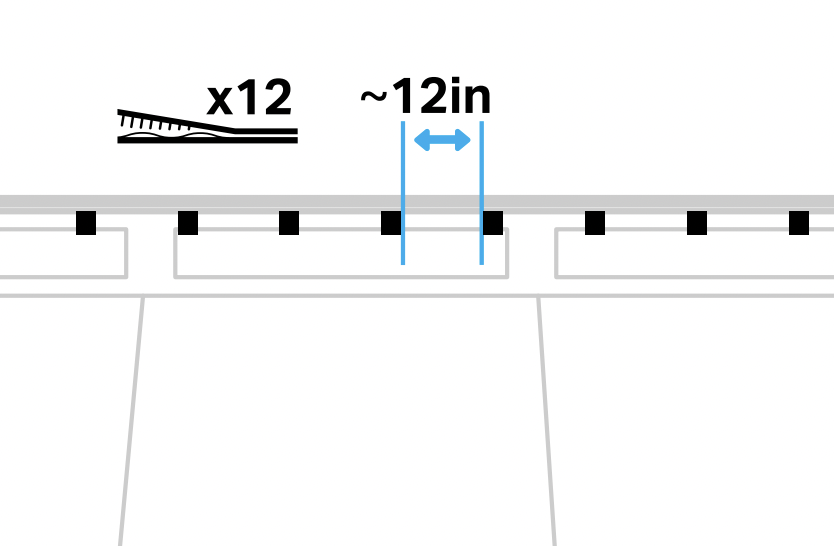

Diagrama indicando que os pedaços de adesivo de velcro cortados devem ser colados à parede do campo a cada 30 centímetros (12 polegadas).

Exemplo de imagem de pedaços de adesivo de velcro cortados e colados na parede do campo a cada 30 centímetros (12 polegadas), conforme destacado.

Serão utilizadas doze peças de 1,25” x 1,00” (3,18cm x 2,54cm) para cada uma das 4 Paredes de Campo. Coloque cada peça adesiva do Gancho & Loop com 12 ”(30,48 cm) de distância.

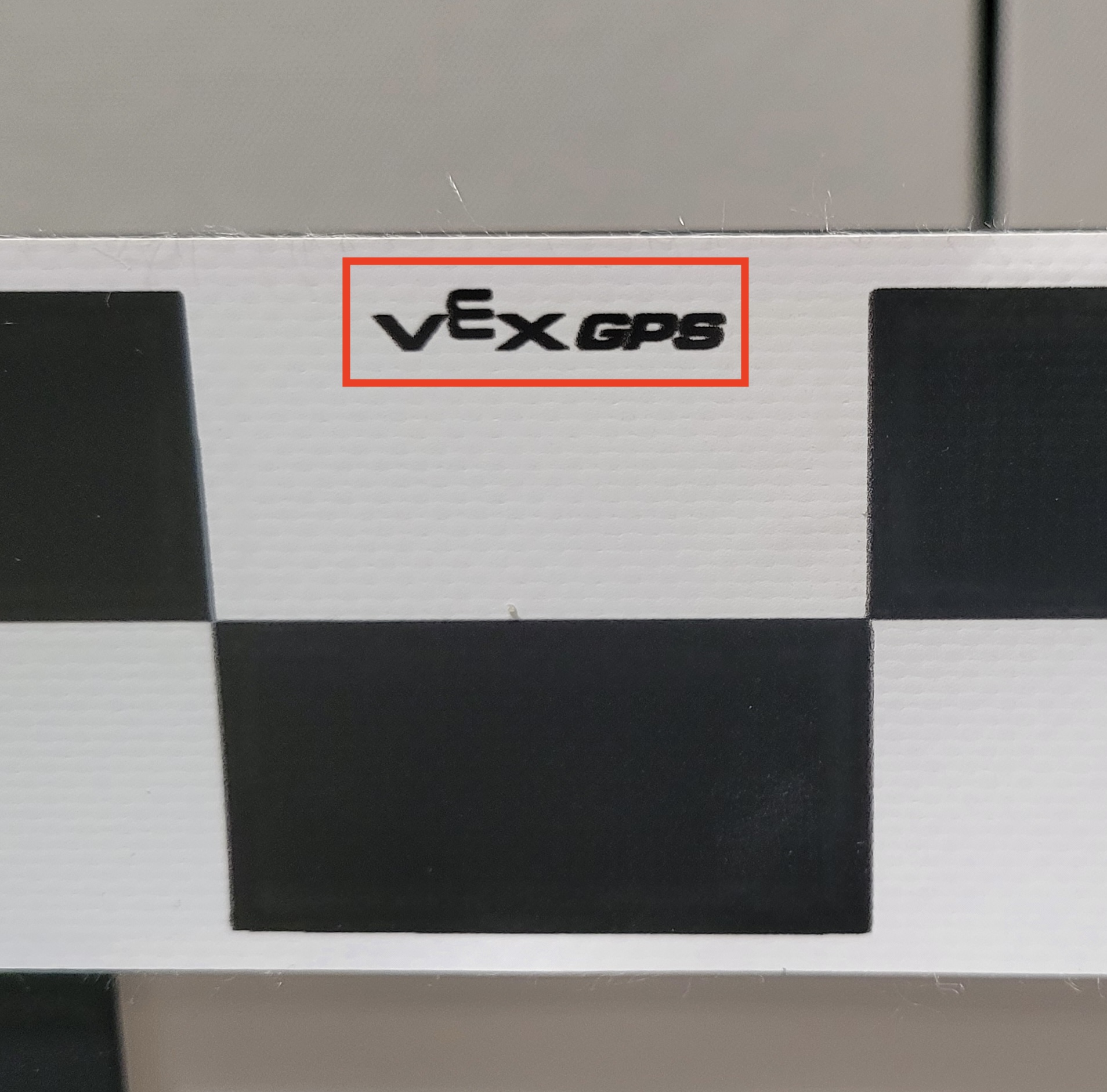

Pormenor da etiqueta de código de campo de um GPS, mostrando o logótipo VEX GPS que indica a sua orientação.

Para identificar a parte superior das faixas de código de campo GPS, o logotipo “VEX GPS” deve estar com o lado direito para cima.

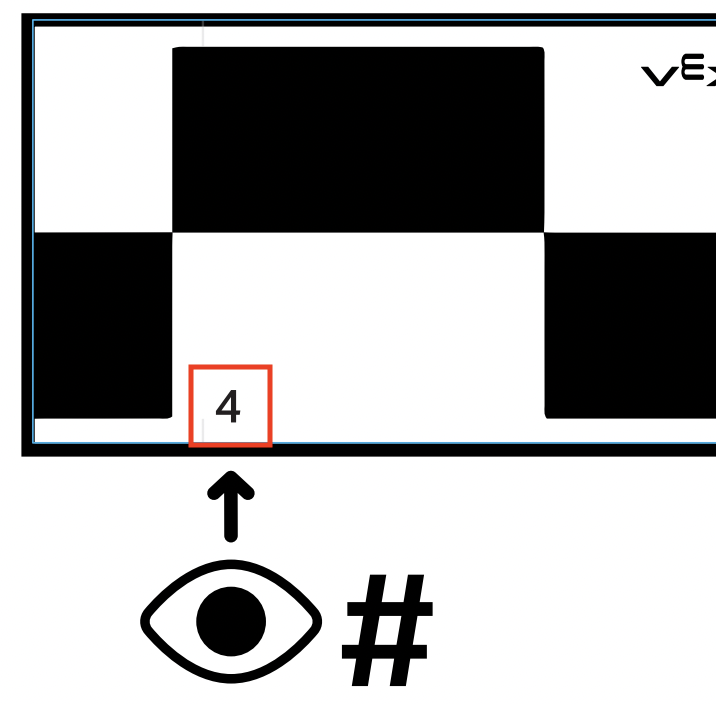

O canto inferior esquerdo de um exemplo de uma etiqueta de código de campo GPS é apresentado com a etiqueta número 4 destacada.

No canto inferior esquerdo de cada Faixa de Código de Campo GPS, haverá uma etiqueta numérica #1-4.

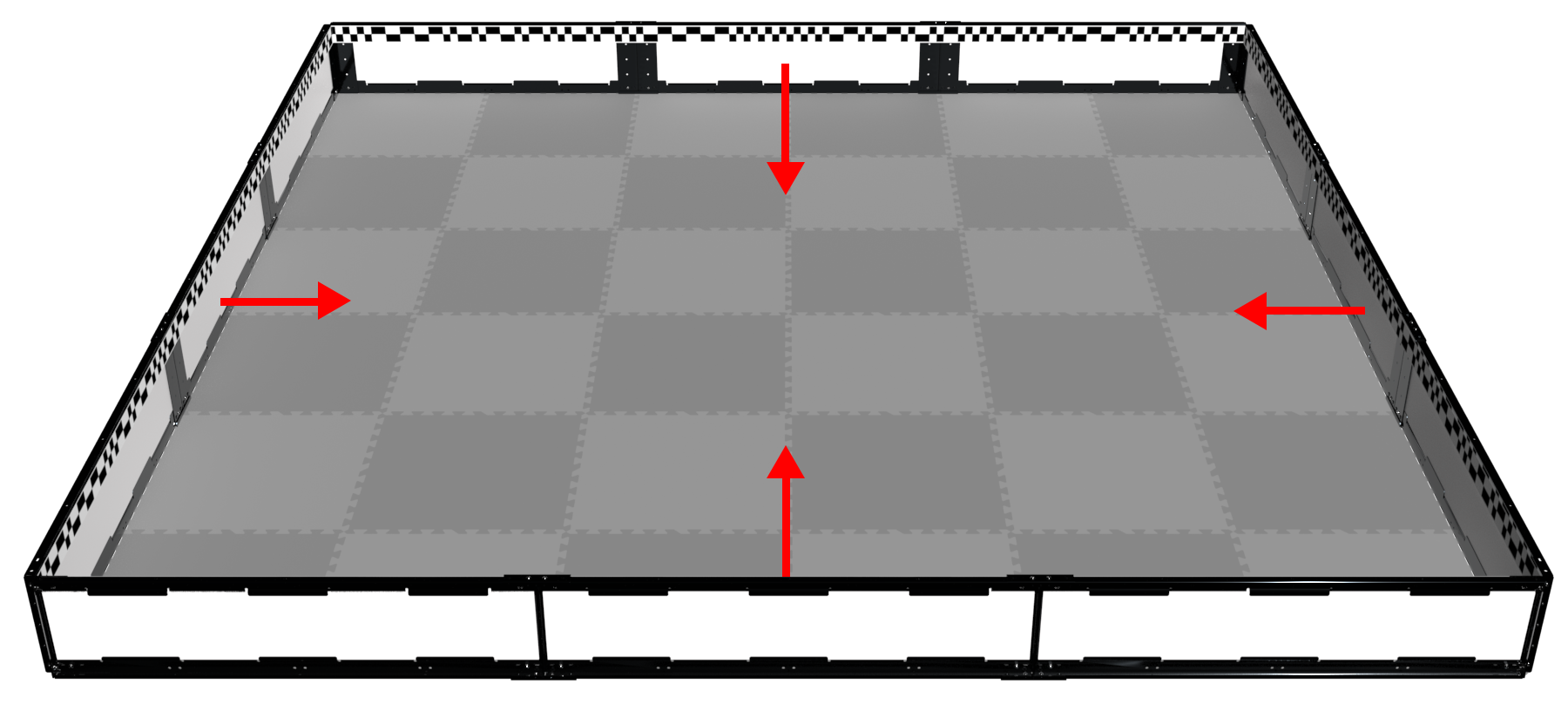

Diagrama de um campo de jogo V5 vazio com etiquetas indicando que os números da faixa de GPS correspondem a um lado específico das paredes do campo.

Fixe as faixas de código de campo GPS de acordo com a etiqueta numérica na parede correspondente.

A faixa de código de campo GPS nº 1 será colocada na parede de 90°.
A faixa de código de campo GPS nº 2 será colocada na parede de 180°.
A faixa de código de campo GPS nº 3 será colocada na parede de 270°.
A faixa de código de campo GPS nº 4 será colocada na parede 0°.

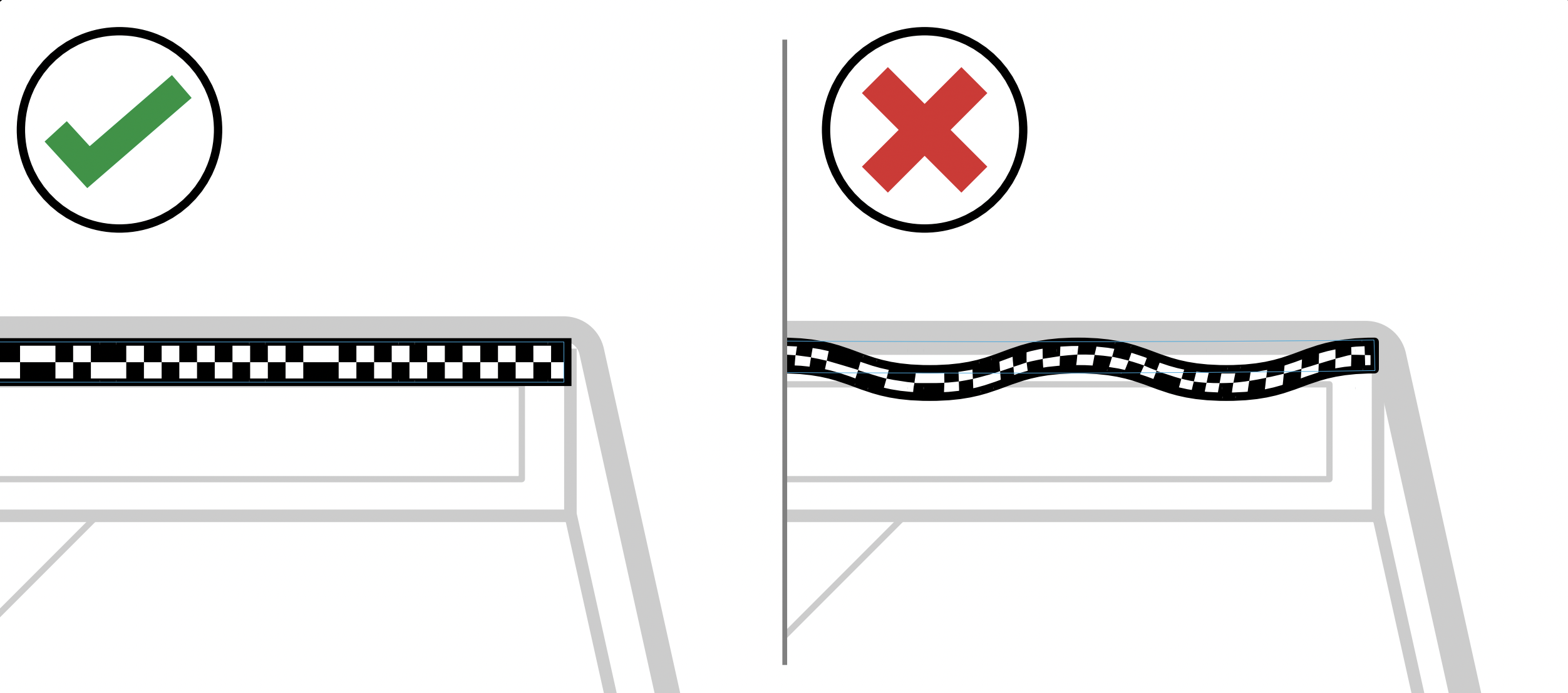

Diagrama que mostra que as faixas de código de campo GPS devem ser fixadas rente às paredes do campo, sem qualquer dobra ou folga extra.

Ao fixar as faixas de código de campo GPS, certifique-se de que elas estejam planas contra as paredes do campo. Não deve haver grandes espaços entre a Faixa de Código de Campo GPS e a Parede de Campo.
